Petunjuk Pemasangan 本製品のご利用にあたって

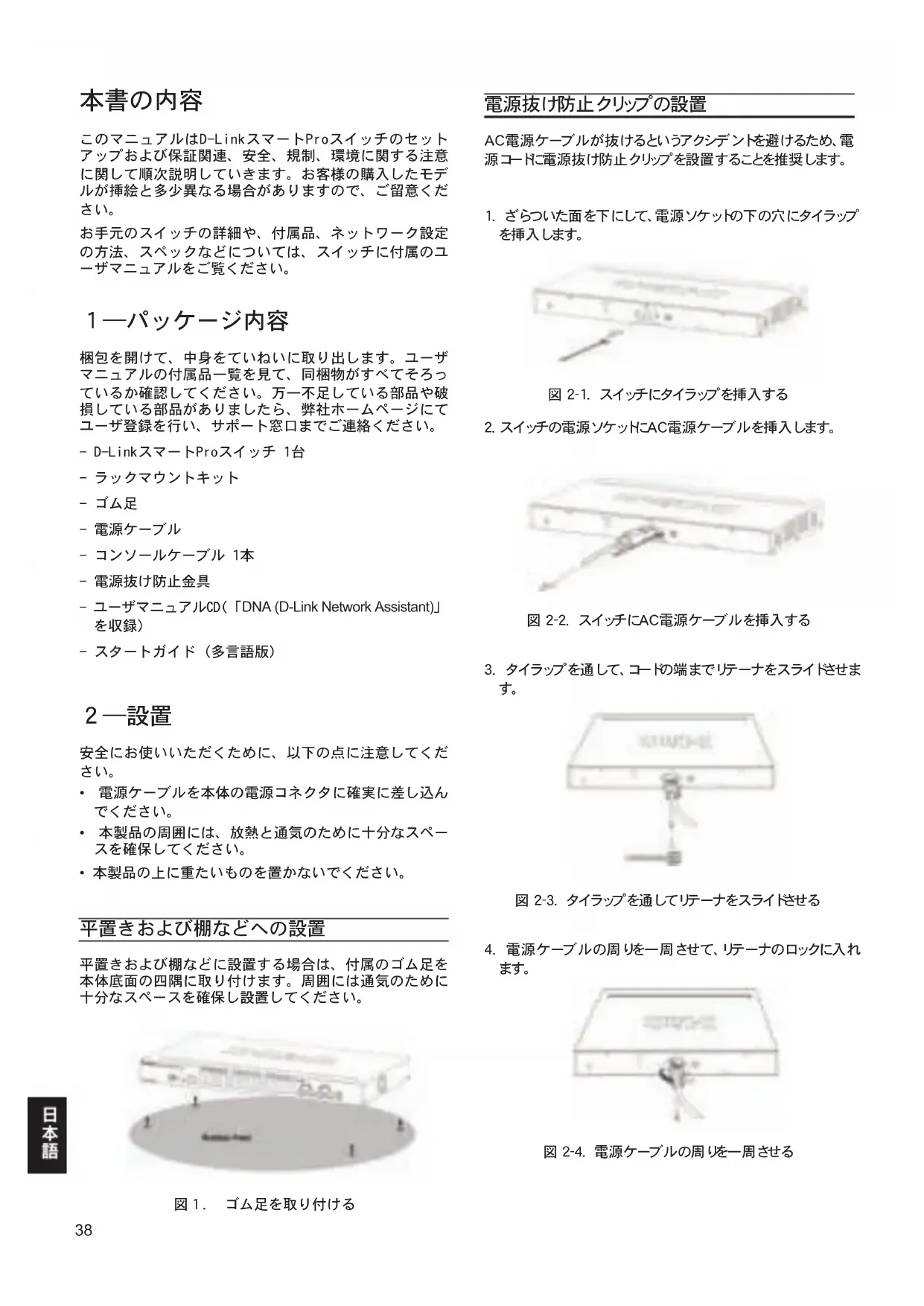

このマニュアルはD-LinkスマートProスイッチのセットアップおよび保証関連、安全、規制、環境に関する注意に関して順次説明していきます。お客様の購入したモデルが挿絵と多少異なる場合がありますので、ご留意くだ お手元のスイッチの詳細や、付属品、ネットワーク設定の方法、スペックなどについては、スイッチに付属のユーザマニュアルをご覧ください。 梱包を開けて、中身をていねいに取り出します。ユーザマニュアルの付属品一覧を見て、同梱物がすべてそろっているか確認してください。万一不足している部品や破損している部品がありましたら、弊社ホームページにてユーザ登録を行い、サポート窓口までご連絡ください。- D-LinkスマートProスイッチ 1台- ラックマウントキット- ゴム足- 電源ケーブル- コンソールケーブル 1本- 電源抜け防止金具- ユーザマニュアルCD(「DNA (D-Link Network Assistant)」 - スタートガイド（多言語版） 安全にお使いいただくために、以下の点に注意してくだ

• 電源ケーブルを本体の電源コネクタに確実に差し込んでください。• 本製品の周囲には、放熱と通気のために十分なスペースを確保してください。• 本製品の上に重たいものを置かないでください。 平置きおよび棚などへの設置 平置きおよび棚などに設置する場合は、付属のゴム足を本体底面の四隅に取り付けます。周囲には通気のために十分なスペースを確保し設置してください。図１.　ゴム足を取り付ける 電源抜け防止クリップの設置 AC電源ケーブルが抜けるというアクシデントを避けるため、電源コードに電源抜け防止クリップを設置することを推奨します。1. ざらついた面を下にして、電源ソケットの下の穴にタイラップを挿入します。図 2-1. スイッチにタイラップを挿入する2. スイッチの電源ソケットにAC電源ケーブルを挿入します。図 2-2. スイッチにAC電源ケーブルを挿入する3. タイラップを通して、コードの端までリテーナをスライドさせま 図 2-3. タイラップを通してリテーナをスライドさせる4. 電源ケーブルの周りを一周させて、リテーナのロックに入れ 図 2-4. 電源ケーブルの周りを一周させる39

本製品はEIA規格の19インチラックに取り付けることが でき、サーバルームなどに設置する場合に便利です。は じめに、ラックマウントキットを付属のネジで本製品の 両側面に取り付けます。 図 3.　ラックマウントキットを取り付ける 次に、付属のネジを使用して、スイッチをラックに固

図 4.　スイッチをラックに取り付ける ３―電源ケーブルの接続 電源ケーブルを本体背面の電源コネクタに接続し、もう 一方をコンセントに差し込みます。（コンセントはア ース付きでサージ対策のあるものをおすすめします。） 図 5.　電源ケーブルの接続

5. 電源コードが固定されるまでリテーナを締めます

停電の際には念のためコンセントを抜きます。電力が復 旧してから、再度コンセントをつないでください。

このスイッチは、フロント/バックパネルのコンソール ポートを介して管理するもしくはTelnetを使って管理す ることができます。また、お客様はWebブラウザを介し てアクセスするWebベース管理を選択することもあるか もしれません。それぞれのスイッチは自身のIPアドレス をアサインされている必要があり、IPアドレスは、SNMP ネットワーク管理もしくは他のTCP/IPアプリケーション （例：BOOTP、TFTP）での通信にも使われます。スイッ チのデフォルトIPアドレスは10.90.90.90です。お客様 はデフォルトIPアドレスをお使いのネットワークアドレ ススキームに合うように変更することができます。 Webベース管理インターフェイス Webブラウザを使って、スイッチの設定、ステータスLED のモニタリング、統計情報のグラフ表示などができま す。使用可能なブラウザは、Netscape Navigator（バー ジョン6.2以降）やMicrosoft

Internet Explorer（バー ジョン5.0以降）などです。 ウェブブラウザを使ったスイッチの設定には、以下のも

• イーサネットポート（RJ-45）を持つコンピュータ

イーサネットケーブルを使って、スイッチ前面のいずれ かのポートとコンピュータのイーサネットポートを接続

図 6.　イーサネットケーブルの接続40

イーサネット接続経由でスイッチへのログインや設定を 行なうには、PCはスイッチと同じ範囲内のIPアドレスを 所有している必要があります。スイッチが10.90.90.90 のIPアドレスを所有している場合、PCは10.x.y.z（x及 びyは0～254、zは1～254の値）でサブネットマスクは

255.0.0.0である必要があります。

Webブラウザを起動し、アドレス欄に http://10.90.90.90 (初期設定のIPアドレス)と入力し、Enterキーを押しま

図 7.　Webブラウザ上でIPアドレス「10.90.90.90」

Web設定はDNAを介してもアクセスすることができます。 デバイスのWebGUIを開くにはDNA内のデバイスリストの 中からIPハイパーリンクをクリックしてください。 初期設定値は以下の通りです。 IPアドレス：10.90.90.90 サブネットマスク：255.0.0.0 ゲートウェイ：0.0.0.0

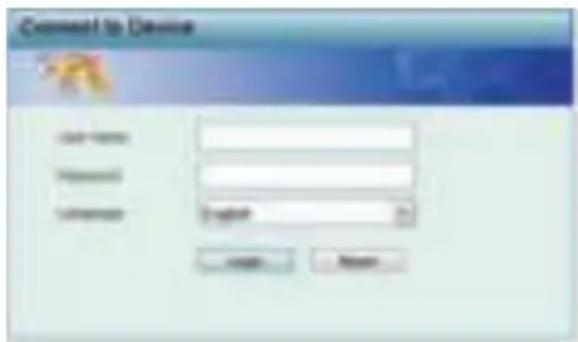

以下のログオンダイアログボックスが表示された際、 ユーザ名とパスワードを空欄にして、Webベース管理イ ンタフェースの言語を選択してから、ログインをクリ

Webベース管理に入る前に、スマートウィザードがIP情 報やSNMP設定のようないくつかの機能を簡単に設定する 案内をします。何も変更する予定がない場合は、ウィザ ードを終了するためにExitをクリックし、Webベース管 理に移ります。スマートウィザード機能の詳細を見るに は、ユーザマニュアルのスマートウィザードに関する情 報を参照してください。。 DNA (D-Link Network Assistant) インストールCDに含まれているDNA（D-Link Network Assistant）はPCに接続している同じL2ネットワ ークセグメント内のSmartスイッチを検出するた めのプログラムです。このツールはWindows2000 、XP、Vista、Windows7をサポートしています。DNA（D- Link Network Assistant）のインストールには2つの方 法があります。１つはインストールCDの自動実行プログ ラムに従う方法、もう１つは手動でインストールする方

オプション1：インストールCDの自動実行ブログラ ムを介してDNA（D-Link Network Assistant）をイ ンストールする方法を順次示します。 1．CD-ROMドライブにCDを挿入します。 2．自動実行プログラムが自動的にポップアップされ

3．”Install DNS（D-Link Network Assistant）” ボ タンをクリックするとインストールウィザードが段階

4．DNAのインストールに成功した後、Start > Programs > D-Link > DNAにDNAを見つけることができます。 5．お客様のPCと同じL2ネットワークセグメントにスマ ートProスイッチを接続して、スマートスイッチを検 出するためにDNA(D-Link Network Assistant)を使う

オプション2：DNA（D-Link Network Assistant） を手動でインストールする方法を順次示します。 1．CD-ROMドライブにユーティリティCDを挿入します。 2．Windowsデスクトップ上のスタートメニューからコン ピュータを選択します。 3．CD-ROM/DVD-ROMドライブをダブルクリックし、自動 実行メニューを開始します。もしくは、ドライブを右ク リックしてフォルダを開きます。DNA（D-Link Network Assistant）を選択し、setup.exeファイルをダブルクリ

4．ユーティリティをインストールするため、スクリー ン上の指示に従います。 5．完了後、Start > Programs > D-Link > DNAに移動 し、DNA（D-Link Network Assistant）を開きます。 6．お客様のPCと同じL2ネットワークセグメントにスマ ートProスイッチを接続して、スマートスイッチを検出 するためにDNA（D-Link Network Assistant）を使うだ

DNAの詳細情報に関しては、ユーザマニュアルを参照し

コンソールポートに接続 シリアルポートに接続するには、指定のコンソールケー ブルを使う必要があります。このケーブルは、製品に同

ケーブルは、正しいピン設定でスイッチのシリアルポー トに接続するための特殊なピンを持ったRS-232 - RJ-45 コネクタケーブルです。 スイッチのコンソールポートに接続するには、以下のス テップに従ってください：

1. 管理PCのシリアルポートにコンソールケーブルのRS-

2. スイッチのコンソールポートにコンソールケーブルの

3. 管理PC上でハイパーターミナルアプリケーション（も

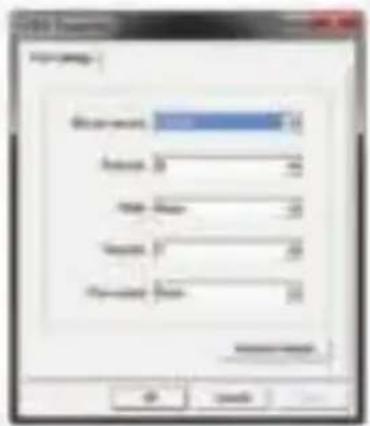

しくは、VT-100ターミナル接続をエミュレート可能な 他のターミナルエミュレーションプログラム）を開 き、この接続のプロパティの設定を行います。 　a. ボーレートに115200を設定します。 　b. データビットに8を設定します。 　c. パリティをNoneに設定します。 　d. ストップビットを1に設定します。 　e. フローコントロールをNoneに設定します。 図9. ハイパーターミナル接続プロパティ

4. 現在スイッチは電源が起動し、スイッチのCLIが利用

Telnet管理 お客様のPCのコマンドプロンプトを利用してTelnetを介 してスイッチにアクセスすることもできます。お客様の コンピュータからアクセスするには、まずスイッチのイ ーサネットポートとお客様のPCが正しく接続されている ことを確認する必要があります。その後、お客様のコン ピュータ上で、スタート> プログラム> アクセサリ> コ マンドプロンプトをクリックします。コンソールウィン ドウを開いた後、telnet 10.90.90.90（設定しているIP アドレスによります）とコマンドを入力し、キーボード 上でEnterを押下してください。スイッチのコマンドラ インインタフェースを開くコンソール画面に接続されま すので、デフォルトのスイッチのユーザ名とパスワード の場合は、“空欄”のままEnterキーを押下します。 SNMP管理 D-Link D-ViewもしくはSNMP互換コンソールプログラ ムでスイッチを管理することができます。SNMP機能は D-Linkマネージドスイッチではデフォルトで無効になっ ています。D-View SNMPネットワーク管理システムはク リティカルネットワークの集中管理のためにデザインさ れた統合的な標準ベース管理ツールです。D-Viewはネッ トワーク管理者が、デバイス設定、フォルトトレラン ス、パフォーマンス、セキュリティを効果的に管理する ために役立つツールです。D-Linkはダウンロードして30 日間製品を評価することができる、D-Viewトライアルバ ージョンを提供しています。http://dview.dlink.com. tw/support_Download_Trial_Version.asp からトライア ルバージョンをダウンロードすることができます。

ネットワーク設定で問題が生じた場合は、スイッチに同梱され ているユーザガイドを参照してください。ユーザガイドは、多くの ルール、図、説明、例を含んでおり、ネットワークを構築・運用す

ユーザガイドの最後もしくは、オンラインで記載されている D-Linkの各オフィスを通して更なるサポートを受けることができ ます。D-Link製品やマーケティング情報についてより詳しく知り たい場合は、下記のWebサイトをご確認ください。 http://www.dlink.com

D-Linkリミテッドライフタイム保証情報については、下
