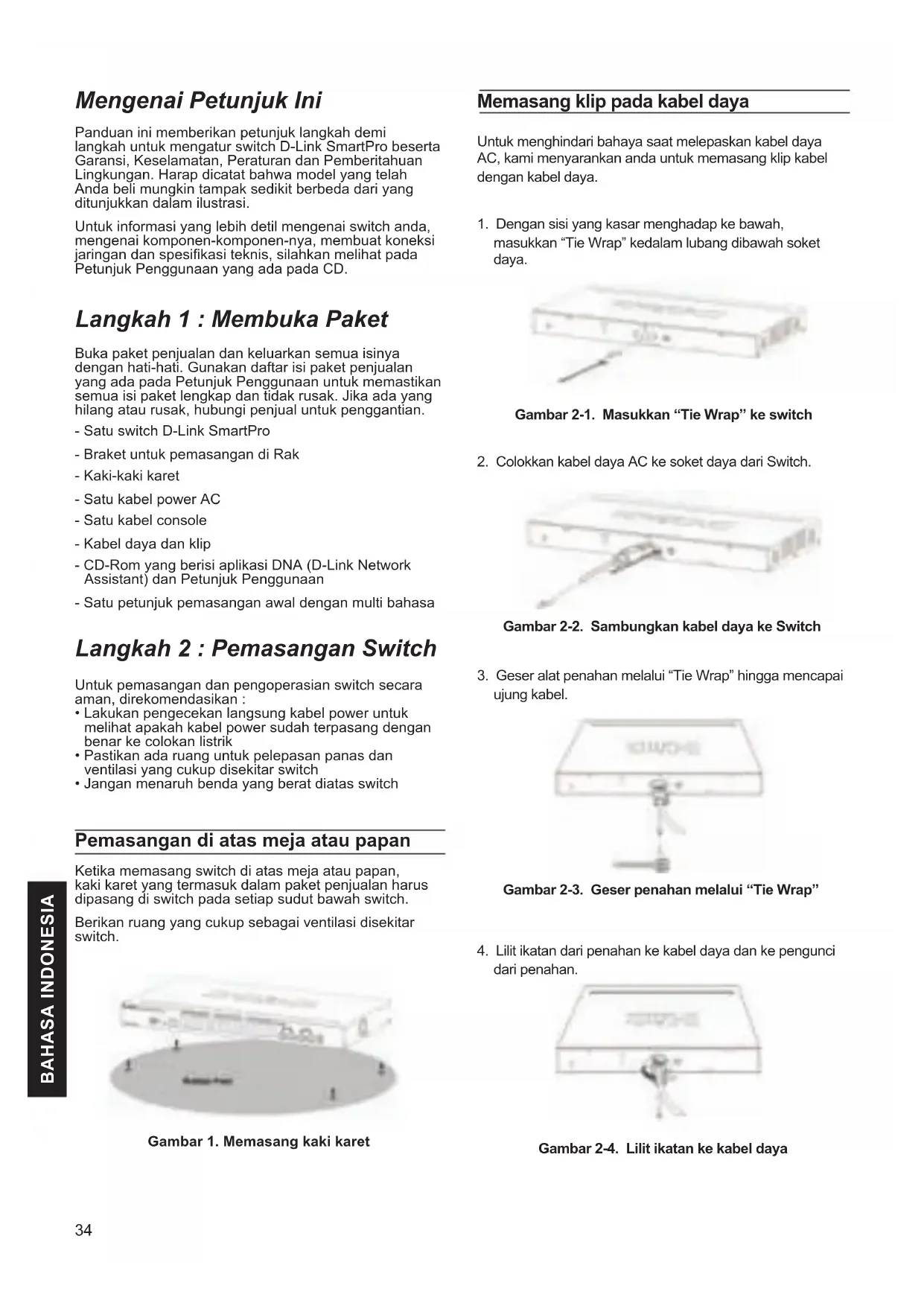

D-Link的有限終身保修資訊在: http://warranty.dlink.com/34 BAHASA INDONESIA Mengenai Petunjuk Ini Panduan ini memberikan petunjuk langkah demi langkah untuk mengatur switch D-Link SmartPro beserta Garansi, Keselamatan, Peraturan dan Pemberitahuan Lingkungan. Harap dicatat bahwa model yang telah Anda beli mungkin tampak sedikit berbeda dari yang ditunjukkan dalam ilustrasi.Untuk informasi yang lebih detil mengenai switch anda, mengenai komponen-komponen-nya, membuat koneksi jaringan dan spesikasi teknis, silahkan melihat pada Petunjuk Penggunaan yang ada pada CD. Langkah 1 : Membuka Paket Buka paket penjualan dan keluarkan semua isinya dengan hati-hati. Gunakan daftar isi paket penjualan yang ada pada Petunjuk Penggunaan untuk memastikan semua isi paket lengkap dan tidak rusak. Jika ada yang hilang atau rusak, hubungi penjual untuk penggantian.- Satu switch D-Link SmartPro - Braket untuk pemasangan di Rak- Kaki-kaki karet- Satu kabel power AC- Satu kabel console - Kabel daya dan klip- CD-Rom yang berisi aplikasi DNA (D-Link Network Assistant) dan Petunjuk Penggunaan- Satu petunjuk pemasangan awal dengan multi bahasa Langkah 2 : Pemasangan Switch Untuk pemasangan dan pengoperasian switch secara aman, direkomendasikan :• Lakukan pengecekan langsung kabel power untuk melihat apakah kabel power sudah terpasang dengan benar ke colokan listrik• Pastikan ada ruang untuk pelepasan panas dan ventilasi yang cukup disekitar switch• Jangan menaruh benda yang berat diatas switch Pemasangan di atas meja atau papan Ketika memasang switch di atas meja atau papan, kaki karet yang termasuk dalam paket penjualan harus dipasang di switch pada setiap sudut bawah switch.Berikan ruang yang cukup sebagai ventilasi disekitar switch.Gambar 1. Memasang kaki karet Memasang klip pada kabel daya Untuk menghindari bahaya saat melepaskan kabel daya AC, kami menyarankan anda untuk memasang klip kabel dengan kabel daya.1. Dengan sisi yang kasar menghadap ke bawah, masukkan “Tie Wrap” kedalam lubang dibawah soket daya.Gambar 2-1. Masukkan “Tie Wrap” ke switch2. Colokkan kabel daya AC ke soket daya dari Switch.Gambar 2-2. Sambungkan kabel daya ke Switch3. Geser alat penahan melalui “Tie Wrap” hingga mencapai ujung kabel.Gambar 2-3. Geser penahan melalui “Tie Wrap”4. Lilit ikatan dari penahan ke kabel daya dan ke pengunci dari penahan.Gambar 2-4. Lilit ikatan ke kabel daya35 BAHASA INDONESIA Pemasangan pada Rak Switch dapat dipasang pada rak dengan ukuran standar EIA 19 inci, dimana dapat ditempatkan pada ruang komunikasi/server dengan perangkat lainnya. Untuk memasang pada rack, pasang braket pada bagian samping switch (satu braket di setiap sisi) dan kencangkan dengan sekrup yang tersedia dalam paket penjualan. Gambar 3. Memasang Braket Kemudian, gunakan sekrup yang terdapat dalam penjualan rak untuk memasang switch ke rak. Gambar 4. Memasang switch ke rak dengan ukuran standar Langkah 3: Colokkan kabel power AC Sekarang anda dapat menghubungkan kabel power AC ke port power dibelakang switch ke colokan listrik. (Direkomendasikan peralatan sudah di grounded dan dilengkapi dengan pelindung terhadap lonjakan listrik).

5. Kencangkan ikatan penahan hingga kabel daya

terpasang dengan baik. Gambar 2-5. Kencangkan ikatan kabel daya Gambar 5. Mencolokkan switch ke colokan listrik Pemadaman Listrik Sebagai tindakan pencegahan, kabel power harus dicabut jika terjadi pemadaman listrik. Ketika listrik kembali menyala, anda dapat kembali menghubungkan switch ke listrik. Pilihan manajemen Sistem ini dapat dikelola melalui port konsol di bagian panel depan/belakang atau dengan menggunakan Telnet. Pengguna juga dapat memilih manajemen berbasis web, yang dapat diakses melalui web browser. Setiap Switch harus diberikan Alamat IP, yang digunakan untuk komunikasi dengan SNMP Network Manager atau aplikasi TCP/IP lain (seperti BOOTP, TFTP). Alamat IP default Switch adalah 10.90.90.90. Pengguna dapat mengubah alamat IP switch untuk memenuhi spesikasi skema alamat jaringan Anda. Antar Muka Pengaturan Berbasiskan Web Setelah pemasangan secara sik selesai dilakukan, anda dapat mengatur switch, me-monitor lampu LED dan menampilkan gambar statistik menggunakan web browser seperti Netscape Navigator (versi 6.2 atau lebih tinggi) atau Microsoft

Internet Explorer (versi 5.0 atau lebih tinggi) Anda membutuhkan perangkat berikut untuk memulai mengatur perangkat anda melalui web :

• Sebuah PC dengan koneksi ethernet RJ-45

10.x.y.z (dimana x/y adalah sebuah angka antara 0 ~ 254 dan z adalah sebuah angka antara 1 ~ 254), dan sebuah subnet mask 255.0.0.0 Buka web browser anda dan ketik http://10.90.90.90 (Alamat IP default) pada kotak alamat, lalu tekan <Enter>. Gambar 7. Memasukkan alamat IP 10.90.90.90 pada Web browser Kongurasi web juga dapat diakses melalui DNA. Anda dapat meng-klik IP hyperlink di daftar perangkat dalam DNA untuk membuka web GUI perangkat. Catatan : Alamat IP default switch adalah 10.90.90.90 dengan subnet mask 255.0.0.0 dan default gateway

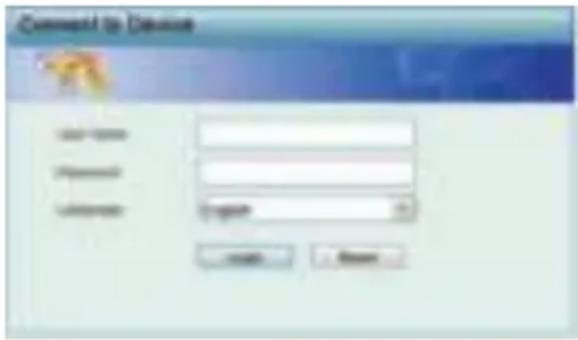

Langkah 3 : Ketika kotak dialog login muncul, biarkan User Name dan Password kosong dan pilih bahasa manajemen antarmuka berbasis Web, lalu klik Login. Gambar 8. Jendela autentikasi user Langkah 4 : Sebelum memasuki Manajemen berbasis Web, Smart Wizard akan memandu Anda dengan cepat mengkongurasi beberapa fungsi, seperti Informasi IP dan Pengaturan SNMP. Jika Anda tidak berencana untuk mengubah apa pun, klik Exit untuk keluar Wizard dan masuk ke Manajemen berbasis Web. Untuk melihat detil fungsi Smart Wizard, lihat pengenalan Smart Wizard di manual user. DNA (D-Link Network Assistant) DNA (D-Link Network Assistant) disertakan dalam CD instalasi adalah suatu program yang digunakan untuk mencari Smart Switch yang terhubung pada jaringan L2 yang sama dengan PC anda. Program ini mendukung Windows 2000, XP, Vista, dan Windows 7. Terdapat dua cara untuk menginstal DNA (D-Link Network Assistant), salah satunya adalah melalui program autorun pada CD instalasi dan cara lainnya adalah secara manual. Opsi 1: Ikuti langkah-langkah berikut untuk memasang DNA (D-Link Network Assistant) melalui program autorun pada CD instalasi.

Assistant)” dan wizard pemasangan akan membantu anda melalui proses tersebut.

4. Setelah selesai menginstal DNA, anda dapat

2. Dari menu Start Windows pada desktop, pilih

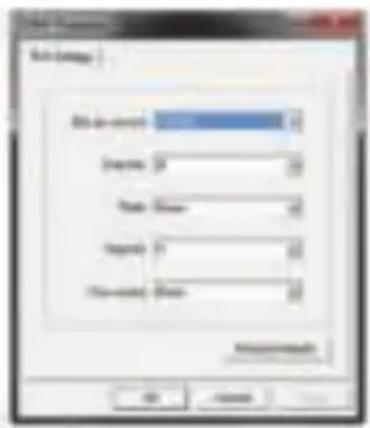

yang sama dengan segmen jaringan PC Anda dan gunakan DNA (D-Link Jaringan Assistant) untuk menemukan Smart Switch yang ada. Untuk informasi detil mengenai DNA, silahkan lihat pada manual pengunaan. Menghubungkan Port Konsol Untuk terhubung ke port serial, sebuah kabel Konsol khusus harus digunakan. Kabel ini disertakan dalam kemasan produk. Kabel ini disebut dengan nama kabel konektor RS-232 ke RJ-45 khusus disematkan untuk terhubung ke port serial switch ini dengan menggunakan kongurasi pin yang benar. Untuk terhubung ke port konsol Switch, gunakan langkah-langkah berikut:

1. Sambungkan ujung RS-232 dari kabel konsol ke Port

4. Sekarang Switch dapat dihidupkan dan akses ke

Switch melalui CLI akan tersedia. Pengaturan Telnet Pengguna juga dapat mengakses switch melalui Telnet menggunakan Command Prompt PC Anda. Untuk mengaksesnya dari komputer Anda, pengguna harus terlebih dahulu memastikan bahwa koneksi melalui port Ethernet Switch dan PC Anda sudah benar dan kemudian klik Start> Programs> Accessories> Command Prompt pada komputer Anda. Setelah jendela konsol terbuka, masukkan perintah telnet 10.90.90.90 (tergantung pada alamat IP yang dikongurasi) dan tekan Enter pada keyboard Anda. Anda akan diarahkan ke layar konsol pembuka untuk Command Line Interface switch, biarkan “black” untuk nama pengguna dan password default dari Switch dan tekan tombol Enter. Pengaturan Berbasiskan SNMP Anda dapat mengelola Switch dengan D-Link D-View atau program konsol SNMP yang kompatibel. Fungsi SNMP di nonaktifkan secara default untuk D-Link switch. D-View SNMP Network Management System adalah alat manajemen standar yang dirancang untuk mengelola jaringan kritis secara terpusat. D-View menyediakan alat yang berguna untuk memungkinkan administrator jaringan secara efektif mengelola kongurasi perangkat, toleransi kesalahan, kinerja dan keamanan. D-Link menawarkan D-View versi trial download yang memungkinkan Anda untuk mengevaluasi produk selama 30 hari secara gratis. Anda dapat men-download versi percobaan dari http://dview.dlink.com.tw/support_ Download_Trial_Version.asp. Informasi tambahan Jika Anda mengalami masalah dalam mengatur jaringan Anda, silakan lihat Panduan Pengguna yang termasuk dalam kemasan switch. Panduan ini berisi banyak pengaturan, penjelasan grak dan contoh-contoh yang dapat membantu Anda membuat jaringan Anda berjalan dengan baik. Bantuan tambahan tersedia melalui kantor-kantor kami yang tertera di bagian belakang Panduan Pengguna. Untuk mengetahui lebih lanjut mengenai produk D-Link atau mengenai informasi pemasaran, silakan kunjungi situs web http://www.dlink.com Informasi Jaminan Informasi Garansi Lifetime Terbatas D-Link tersedia di http://warranty.dlink.com/38
