MANUAL DE UTILIZADOR SCE4420 PHILIPS

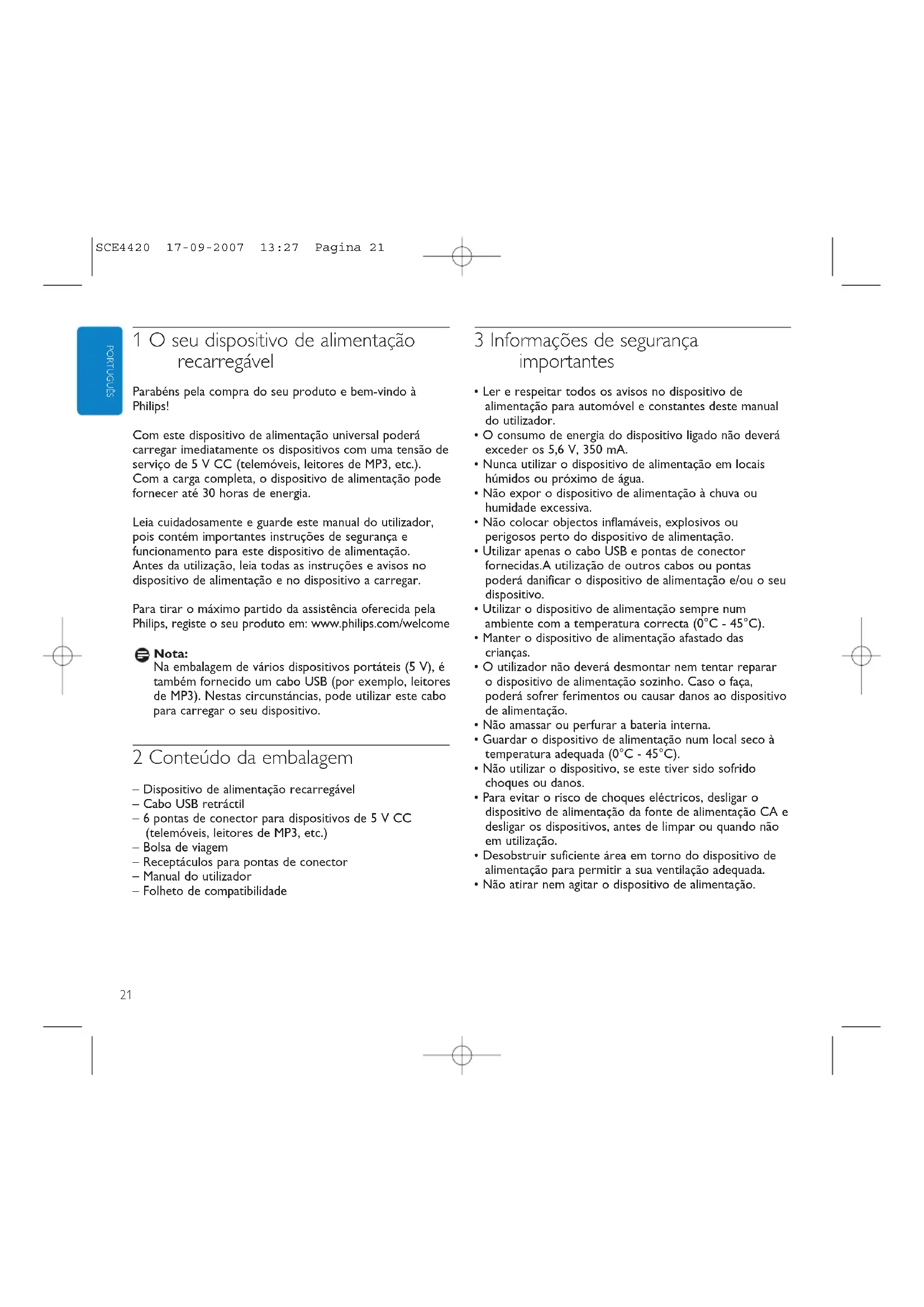

1 O seu dispositivo de alimentacao recarregavel

Parabénspela compradoo seu produits e bem-vindo a Philips!

Com este disposito de alimentacao universal podera
carregar imeditamente os dispositivos com uma tensione
servico de 5 V CC (telemoveis, leitores de MP3, etc.).
Com a carga completa, o disposito de alimentacao pode
fornecer atc 30 horas de energia.

Leia cuidadosamente e guarde este manual do uso, pois contentem importantes instruções de segurar e acontecimiento para este dispositivo de alimentação. Antes dautilização, leias todas as instruções e visos no dispositivo de alimentação e no dispositivo a carregar.

Para tirar o maior parte da assistencia.Oferecida pela Philips, registe o seu produits em: www.philips.com/welcome

Nota:

Na embalagem de various dispositivos portáteis (5 V), é也是非常 fornecido um cabo USB (por exemplo, leitores de MP3). Nestas circunstancias, pode utilizez este cabo para carregar o seu disposicao.

2 Conteudo da embalagem

• Dispositivo de alimentação recarregavel
  Cabo USB retracted
  -6 pontas de conector para dispositivos de 5 V CC (telemóveis, leitores de MP3, etc.)
  Bolsa de viagem
• Receptáculos para这点 de conector
• Manual do'utilizaro
• Folheto de compatibilidade

3 Informações de seguranca importantes

• Ler e respeitar todos os avisos no dispositoivo de alimentacao para automovel e constantes destemanual doutilizador.
• O consumo de energia do dispositivo ligado não devara excesser os 5,6 V, 350 mA.
• Nunca'utilizar o dispositoivo de alimentacao em locais humidos ou proximo de agua.
• Não expor o disposicao de alimentacao à chuva ou humidade excessiva.
• Não colocar objectos inflamáveis, explosivos ou perigosos perto do disposicao de alimentacao.
• Utilizar asenas o cabo USB e pontas de conector fornecidas. Autilização de outros cabos ou pontas poderá danIFICAR o disposítivo de alimentação e/ou o seu disposítivo.
• Utilizar o disposicao de alimentacao sempre num ambiente com a temperatura correcta (0^ - 45^)
• Manter o disposito de alimentacao afastado das crianças.
• Outilizador não deverá desmontar nem tentar reparar o dispositovo de alimentacao sozinho. Casa o faça, podera sofrer ferimentos ou causar danos ao dispositovo de alimentacao.
• Não amassar ou perfurar a bateria interna.
  Guardar o disposicao de alimentacao num local seco a temperatura adequada (0^ - 45^)
• Não utilizes o disposítivo, se este tiver está sofrido choques ou danos.
• Para evaporar o risco de Choques eletricos, desigar o dispositivo de alimentacao da fonte de alimentacao CA e desiglar os dispositivos, antes de limpar ou quando não emutilacao.
• Desobstruir suficiente area em torno do dispositovo de alimentacao para permitir a sua ventilacao adequada.
• Não atirar nem agitar o disposítivo de alimentação.

4 Descrição das funções (fig. A)

① Indicador de alimentacao Indica o estado da bateria.
Botao de verificacao da bateria Activo o indicator de alimentacao.
RESET Repoe as definições de fabrica da bateria de alimentação.
INPUT 5V DC (mini USB) Ligação à rede electrica.
5 Porto USB Ligation a dispositos CC de 5 V (telemóveis, leitores de MP3, etc.).

5 Funcionamento

Carregar o disposicao de alimentacao (fig. B)

1 Prima o botao de verificacao da bateria (2). >Um,does ou tres LEDs iluminam-se no indicator de alimentacion (1),indicando o actual estado da bateria. Se os quatre LEDs se iluminarem, a bateria tem a carga completeness.
2 Ligue a ponta do mini-conector USB ao cabo retractil.
Ligue a ponta do mini-conector USB à bateria recarregável.
Ligue o cabo retracil a porta USB do seu PC/ computador portatil.

Os indicatores LEDs de alimentação (1) ficam intermitentes em sequência, indicando o carregamento da bateria.
Quando todos os LEDs se iluminam continuamente, a bateria tem a energia completa.

5 Desluge o cabo USB da porta USB do seu PC/computador portail e desligue a outra extremidade do cabo USB da bateria.

Nota:

Tambemodecarregarabateriaatravésdeum carregadorUSBuniversal(vendido emseparado; recomendamosocarregadorUSB universal Philips SCM2280).Ligueuma extremidade do cabo USBa bateria (5V DC mini USB) e ligueaoutra extremidade do cabo USBretractalo carregadorUSB universal.

Carregar dispositivos - preparacao

1 Verifique a tensao de entrada maxima (V CC) do dispositivo a ligar.Ver o manual do'utilizar forncido com o dispositivo.
2 Certifique-se de que o consumes de energia do disposativo (mA) não ultrapassa os 350 mA.
3 Verifique a ponta de conector necessaria para o seu disposicao.Ver o folheto de compatibilidade para obter informacao acerca da ponta adequada para o seu disposicao.

Carregar dispositivos de 5 V (fig. C)

1 Introduza a ficha do cabo USB na porta USB (5).
2 Ligue a ponta do conector ao cabo USB.
3 Introduza a ponta do conector na tomada de alimentacao do dispositivo.

O dispositivo passa a obter energia do disposicao de alimentacao.
Se o disposicao integra um indicator de alimentacao, o mesmo assinala o carreamento do disposicao.

Nota:

Se não consuer resolver um problema seguido as sugestões acima indicadas, tente repor a bateria premindo RESET. O botão RESET é profundo para fazer a reposicao accidental da bateria. Utilize um clipe para premir suavamente o botão RESET (consulta a fig. D).

Sugestão:

Na embalagem de various dispositivos portateurs (5 V), é也是非常 fornecido um cabo USB (por exemplo, leitores de MP3). Nestas circunstancias, pode utilizez este cabo pararegarar o seu disposicao.

SNONLROD

6 Especificações tíncicas

• Tipo de bateria: Polímeros de litio
• Tensão de entrada nominal: 5 V CC (max.) 500 mA
  Tensao de saida nominal: 5,6 V CC (max.) 350 mA
• Capacidade da bateria: 2000 mAh
• Tempo de carregamento: 4,5 - 6,5 horas
• Temperatura de funciona: 0^ - 45^
  Tamanho: 60 × 87 × 16 mm (a × l × p)
  Peso: 88 g

7 Resolucao de problemas

Problema

• Causa possivel
• Solução

O disposicao de alimentacao nao carrega o disposicao ligado

-A tensao do dispositoivo nao corresponde a do dispositovo de alimentacao.
- Consulte o manual do'utilizar fornecido com o dispositorio.
Ligacao incorrente entre o dispositivo e o dispositivo de alimentacao.
- Certificque-se de que o cabo de ligação está correctamente introduzido no dispositivo e dispositivo de alimentacao.
Cabo de ligaçao ou ponta do conector danificada.
- Substitua o cabo de ligation ou ponta do conector. -Utilizada ponta do conector incorrecta.
- Verifique a ponte e substitua, se necessario.
- Utilizzato cabo de ligation/ponta do conector não fomecido.
- Substitua por cabo de ligation/ponta de conector fornecido.
Bateria do dispositivo de alimentacao com pouca carga.
- Carregue o disposicao de alimentacao
Problemas com o circuito eletrico do dispositivo de alimentacao.
Leve o dispositivo de alimentacao ao seu distribuidor local.
-Curto-circuito no disposicao de alimentacao o disposicao for desigado pelafuncao de protecao.
- Carregue o disposicao de alimentacao.
- Problemas com o circuito eletrico do disposicao de alimentacao.
Leve o dispositivo de alimentacao ao seu distribuidor local.

O disposicao de alimentacao fica sem cargo rapidamente

• O disposicao de alimentacao nao fai totalmente caregado antes dautilização.
• Carregue o disposicao de alimentacao totalmente antes dautilização.
• O transformador de CA fomecido não foi utilizado para carregar o dispositivo de alimentação.
• Utilize apenas o transformador de CA fornecido para carregar o disposicao de alimentacao.

O disposicao de alimentacao nao pode ser carregado

Ligacao incorcrtao entre o disposito de alimentacao e a tomada de parede.
- Certifique-se de o cabo de alimentacao está correctamente introduzido na tomada de parede e no transformador de CA.
- Certifique-se de a ficha do transformador está introduzida na tomada INPUT 5V DC do disposicao de alimentacao.
- Problemas com o circuito eletrico do disposicao de alimentacao.
Leve o dispositivo de alimentacao ao seu distribuitor local.

Nota:

Se não conseuir resolver um problema seguido as sugestões acima indicadas, tente repor a bateria premindo RESET. O botão RESET é profundo para evitar a reposicao accidental da bateria. Utilize um clipe para premir suavamente o botão RESET (consulta a fig. D).

8 Manutenção

• Recarregue o disposito de alimentacao a cada 3 meSES, quando nao for utilizesdo durante um longo periodo de tempo.
• Utilize um pano limpo e sem fios soltos para limpar o exterior do disposicao de alimentacao. nao utilize produits quimicos asperos, dissolventes de limpeza e detergentes fortes.
• Quando detectar problemas com o disposito do alimentacao ou os acessos, leve o disposito e acessos ao seu distribuir local.

9 Precisa de assistencia?

Para obter ajuda interactiva e aceder a uma secção de perguntas freqentes.

PT Informações ao consumidor

Eliminação do seu antigo produto

O seu produit foi desenhado e fabricado com materiais-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este simbolo, com um latão
tracado, está afxido a um produits
significa que o produits é abrangido pela
Directiva Europeia 1902/96/EC

Informe-se acerca doSYSTEMa de recolha selectiva local para produits electricos e electronicos.

Aja de acordo com os regulamentos locais e não descarte os seu antigos produits com o lixo dométrico comum.

A correcta eliminacao do seu antigo produto ajuda a evacitar potenciais consequencias negativas para o meio ambiente e para a saude Pública.
