INSTRUKCJA OBSŁUGI SCE4420 PHILIPS

• Jos laturi tai lisälaitteet eivät toimi oikein, vie sovitin ja lisälaitteet lähimmälle jälleenmyyjälle. 9 Tarvitsetko apua? Online-ohje: www.philips.com/welcome Interaktiivinen ohje ja usein kysytyt kysymykset. SCE4420 17-09-2007 13:27 Pagina 3839 POLSKI 1 Akumulatorowy zestaw zasilający Gratulujemy zakupu i witamy wśród klientów firmy Philips! Ten akumulatorowy zestaw zasilający zapewnia natychmiastowe zasilanie większości urządzeń prądem stałym 5 V (np. telefonów komórkowych, odtwarzaczy MP3 itp.). W pełni naładowany zestaw zasilający zapewnia do 30 godzin zasilania awaryjnego. Zalecamy dokładne zapoznanie się z instrukcją obsługi, ponieważ zawiera ona ważne informacje dotyczące bezpieczeństwa i obsługi tego zestawu zasilającego. Instrukcję należy zachować na przyszłość. Przed rozpoczęciem korzystania z zestawu zasilającego należy zapoznać się ze wszystkimi instrukcjami i oznaczeniami na zestawie zasilającym i ładowanym urządzeniu. Aby w pełni skorzystać z oferowanej przez firmę Philips pomocy, zarejestruj swój produkt na stronie www.philips.com/welcome. Uwaga: Czasami w zestawie z oryginalnym urządzeniem przenośnym (5 V) znajduje się przewód USB (np. w przypadku większości odtwarzaczy MP3). Można skorzystać z tego przewodu w celu ładowania urządzenia. 2 Zawartość opakowania – akumulatorowy zestaw zasilający – zwijany przewód USB – 6 końcówek złącz do urządzeń zasilanych prądem stałym 5 V (telefony komórkowe, odtwarzacze MP3 itp.) – torba podróżna – uchwyty końcówek złączy – instrukcja obsługi – arkusz zgodności 3 Ważne instrukcje dotyczące bezpieczeństwa

• Należy zapoznać się z ostrzeżeniami znajdującymi się na zestawie zasilającymiwinstrukcji obsługi oraz przestrzegać ich.

• Pobór mocy podłączonego urządzenia nie może przekraczać 5,6 V, 350 mA.

• Nie wolno używać zestawu zasilającego w miejscach wilgotnych lub w pobliżu wody.

• Nie należy wystawiać zestawu zasilającego na działanie deszczu lub nadmiernej wilgoci.

• Nie należy umieszczać w pobliżu zestawu zasilającego przedmiotów łatwopalnych, niebezpiecznych lub grożących wybuchem.

• Należy korzystać tylko z dołączonego przewodu USB i końcówek złącz. Korzystanie z innych przewodów i końcówek może doprowadzić do uszkodzenia zestawu zasilającego i/lub ładowanego urządzenia.

• Zestawu zasilającego należy używać tylko w odpowiedniej temperaturze otoczenia (od 0°C do 45°C).

• Zestaw zasilający należy przechowywać w miejscu niedostępnym dla dzieci.

• Nie należy samodzielnie rozmontowywać lub naprawiać zestawu zasilającego. Może to spowodować obrażenia ciała lub uszkodzenie zestawu zasilającego.

• Nie należy miażdżyć lub dziurawić baterii wewnętrznej.

• Zestaw zasilający należy przechowywać w suchym miejscu i w odpowiedniej temperaturze otoczenia (od 0°C do 45°C).

• Nie należy korzystać z zestawu zasilającego, który jest uszkodzony lub został poddany gwałtownym wstrząsom.

• Aby uniknąć ryzyka porażenia prądem, odłącz zestaw zasilający i inne urządzenia od źródła zasilania przed czyszczeniem lub na czas przechowywania.

• Należy pamiętać o zapewnieniu wokół zestawu zasilającego wolnej przestrzeni umożliwiającej odpowiedni obieg powietrza.

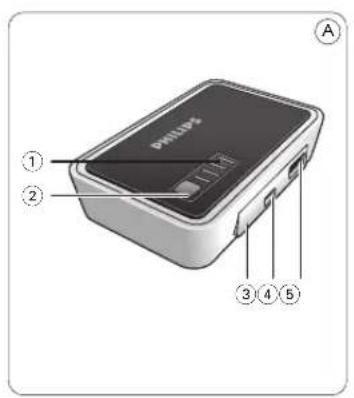

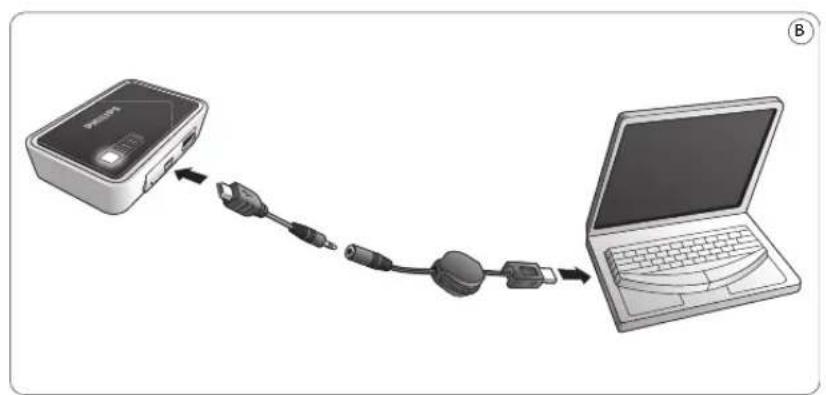

• Nie należy podrzucać lub potrząsać zestawem zasilającym. SCE4420 17-09-2007 13:27 Pagina 3940 POLSKI 4 Opis elementów urządzenia (rys. A) Wskaźnik zasilania Wskazuje stan akumulatora. Przycisk kontroli akumulatora Pozwala uruchomić wskaźnik zasilania. RESET Pozwala przywrócić domyślne ustawienia fabryczne zestawu zasilającego. INPUT 5V DC (mini USB) Umożliwia podłączenie do sieci elektrycznej. Port USB Umożliwia podłączenie urządzeń zasilanych prądem stałym 5 V (telefonów komórkowych, odtwarzaczy MP3 itp.). 5 Obsługa urządzenia Ładowanie zestawu zasilającego (rys. B) Naciśnij przycisk kontroli akumulatora (2). > W obszarze wskaźnika zasilania włączy się jedna, dwie lub trzy kontrolki (1), wskazując aktualny stan akumulatora. Włączenie wszystkich czterech kontrolek oznacza, że akumulator jest w pełni naładowany. Podłącz końcówkę złącza mini USB do rozwijanego przewodu. Podłącz końcówkę złącza mini USB do akumulatorowego zestawu zasilającego. Podłącz rozwijany przewód do portu USB komputera stacjonarnego lub laptopa. > Kontrolki wskaźnika zasilania (1) zaczną po kolei migać, informując o ładowaniu akumulatora. > Ciągłe światło wszystkich kontrolek oznacza, że akumulator został w pełni naładowany. Odłącz przewód USB od komputera stacjonarnego lub laptopa, a następnie odłącz drugi koniec przewodu USB od zestawu zasilającego. Uwaga: Zestaw zasilający można także ładować przy pomocy uniwersalnego zasilacza USB (sprzedawany oddzielnie; zaleca się używanie uniwersalnego zasilacza USB SCM2280 firmy Philips). Podłącz jeden koniec przewodu USB do zestawu zasilającego (5V DC mini USB), a drugi koniec rozwijanego przewodu USB do uniwersalnej ładowarki USB. Ładowanie urządzeń - czynności wstępne Sprawdź maksymalne napięcie wejściowe (V DC) urządzenia, które chcesz podłączyć. Szczegółowe informacje można znaleźć w instrukcji obsługi urządzenia. Upewnij się, że urządzenie nie wymaga większego natężenia prądu niż 350 mA. Sprawdź, jaki rodzaj końcówki złącza jest wymagany do tego urządzenia. Szczegółowe informacje dotyczące odpowiednich końcówek dla poszczególnych urządzeń można znaleźć w arkuszu zgodności. Ładowanie urządzeń 5 V (rys. C) Włóż wtyczkę przewodu USB do portu USB (5). Podłącz końcówkę złącza do przewodu USB. Włóż końcówkę złącza do gniazda zasilania urządzenia. > Urządzenie będzie od tej chwili zasilane za pomocą zestawu zasilającego. > Jeśli urządzenie jest wyposażone we wskaźnik ładowania, to wskaźnik ten zasygnalizuje, że trwa ładowanie urządzenia. Uwaga: Jeśli mimo postępowania zgodnie z powyższymi wskazówkami nie można rozwiązać problemu, należy przywrócić ustawienia domyślne zestawu zasilającego, naciskając przycisk RESET. Przycisk RESET znajduje się we wgłębieniu, aby uniemożliwić przypadkowe naciśnięcie. Delikatnie naciśnij przycisk RESET za pomocą spinacza (Zobacz rys. D). Wskazówka: Czasami w zestawie z oryginalnym urządzeniem przenośnym (5 V) znajduje się przewód USB (np. w przypadku większości odtwarzaczy MP3). Można skorzystać z tego przewodu w celu ładowania urządzenia.

• Rodzaj akumulatora: litowo-polimerowy

• Napięcie wejściowe: maks. prąd stały 5 V 500 mA

• Napięcie wyjściowe: maks. prąd stały 5,6 V 350 mA

• Pojemność akumulatora: 2000 mAh

• Czas ładowania: 4,5 - 6,5 godzin

• Temperatura eksploatacji: od 0°C do 45°C

• Wymiary: 60 x 87 x 16 mm(wxsxg)

• Waga: 88 g 7 Rozwiązywanie problemów Problem – Możliwa przyczyna

• Rozwiązanie Zestaw zasilający nie ładuje podłączonego urządzenia – Napięcie urządzenia nie odpowiada napięciu zestawu zasilającego.

• Więcej informacji można znaleźć w instrukcji obsługi urządzenia. – Nieprawidłowe połączenie urządzenia z zestawem zasilającym.

• Upewnij się, że przewód połączeniowy jest prawidłowo podłączony do urządzenia i do zestawu zasilającego. – Uszkodzony przewód połączeniowy lub końcówka złącza.

• Wymień przewód połączeniowy lub końcówkę złącza. – Zastosowanie nieprawidłowej końcówki złącza.

• Sprawdź końcówkę złącza i wymień ją, jeśli to konieczne. – Nieprawidłowy przewód połączeniowy USB / końcówka złącza.

• Zastąp je przewodem połączeniowym USB / końcówką złącza znajdującą się w zestawie. – Zbyt niski poziom naładowania zestawu zasilającego.

• Naładuj zestaw zasilający. – Problemy z obwodem elektronicznym zestawu zasilającego.

• Zanieś zestaw zasilający do lokalnego dystrybutora. – Nastąpiło zwarcie w zestawie zasilającym i został on wyłączony dzięki systemowi zabezpieczeń.

• Naładuj zestaw zasilający. – Problemy z obwodem elektronicznym zestawu zasilającego.

• Zanieś zestaw zasilający do lokalnego dystrybutora. Zestaw zasilający szybko się rozładowuje. – Zestaw zasilający nie został w pełni naładowany przed użyciem.

• Całkowicie naładuj zestaw zasilający przed użyciem. – Zestaw zasilający nie został naładowany za pomocą dołączonego zasilacza sieciowego.

• W celu ładowania zestawu zasilającego należy korzystać wyłącznie z zasilacza sieciowego dołączonego do zestawu. Nie można ładować zestawu zasilającego. – Nieprawidłowe podłączenie zestawu zasilającego do gniazdka elektrycznego.

• Upewnij się, że przewód zasilający jest prawidłowo podłączony do gniazdka elektrycznego i zasilacza sieciowego.

• Sprawdź, czy wtyczka zasilacza jest prawidłowo włożona do gniazda INPUT 5V DC zestawu zasilającego. – Problemy z obwodem elektronicznym zestawu zasilającego.

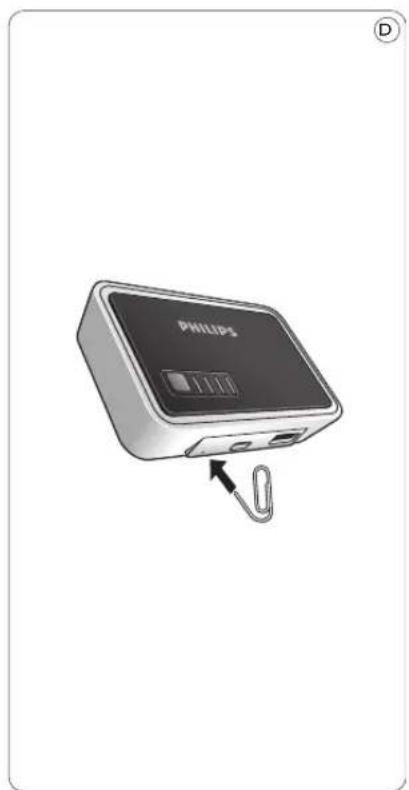

• Zanieś zestaw zasilający do lokalnego dystrybutora. Uwaga: Jeśli mimo postępowania zgodnie z powyższymi wskazówkami nie można rozwiązać problemu, należy przywrócić ustawienia domyślne zestawu zasilającego, naciskając przycisk RESET. Przycisk RESET znajduje się we wgłębieniu, aby uniemożliwić przypadkowe naciśnięcie. Delikatnie naciśnij przycisk RESET za pomocą spinacza (Zobacz rys. D). 8 Konserwacja

• Zestaw zasilający należy ładować co trzy miesiące, jeśli nie jest używany przez długi czas.

• Zestaw zasilający należy czyścić przy użyciu niestrzępiącej się ściereczki. Nie należy używać do tego celu środków chemicznych, rozpuszczalników ani silnych środków czyszczących.
