BEDIENUNGSANLEITUNG SCE4420 PHILIPS

DE wiederaufladbarer Akkupack 12

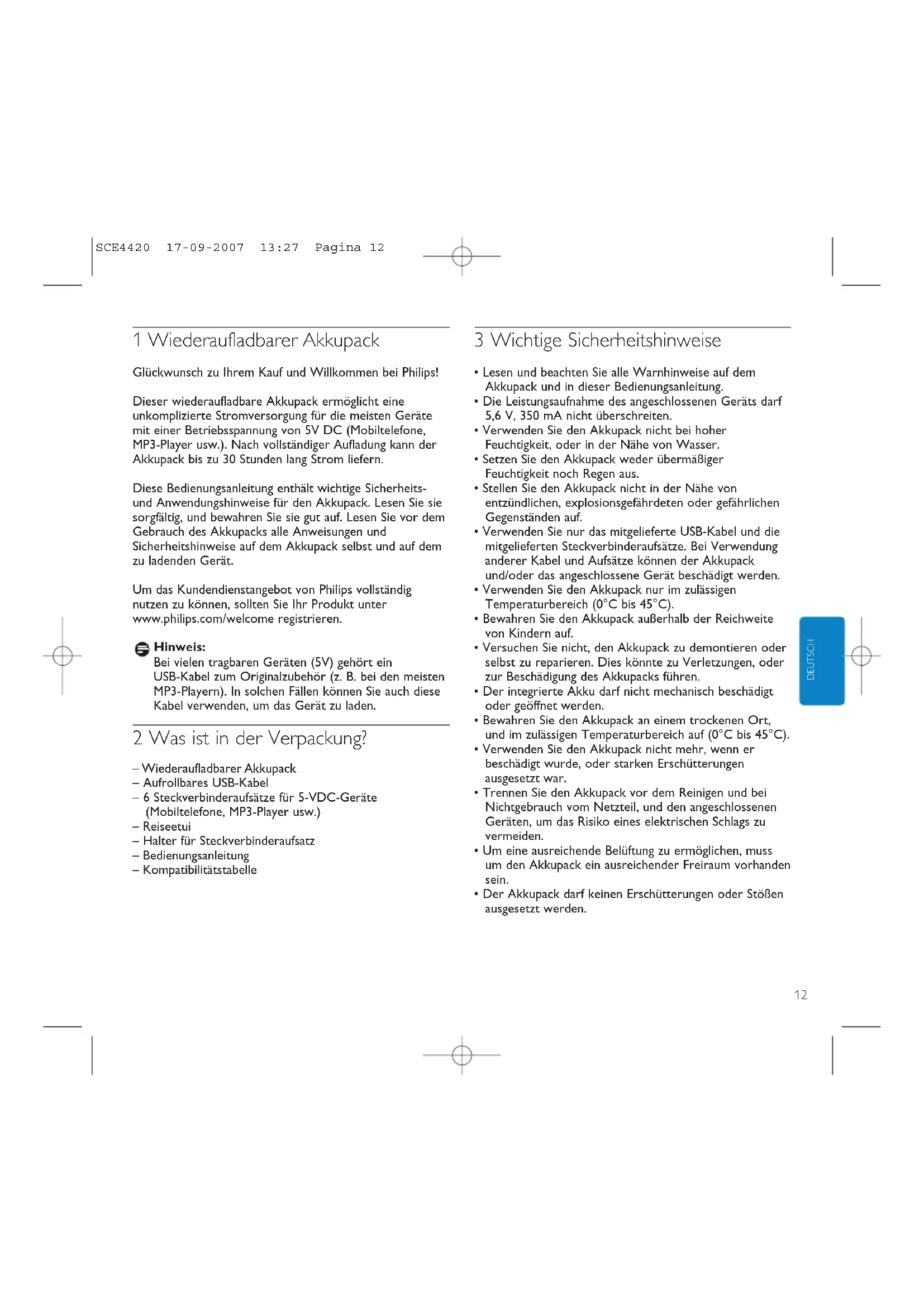

1 Wiederaufladbarer Akkupack

Glickwunsch zu ihrer Kauf und Willkommen bei Philips!

Dieser wiederaufladbare Akkupack ermitteligt eine unkomplizierte Stromversorgung fur die meisten Geräte mit einer Betriebsspannung von 5V DC (Mobiletelephone, MP3-Player usw.). Nach vollständiger Aufladung kann der Akkupack bis zu 30 Stunden lang Strom liefern.

These Bedienungsanleitung enthalt wichtige Sicherheits- und Anwendungshinweise für den Akkupack. Lesen Sie sie sorgfältig, und bewahren Sie sie gut auf. Lesen Sie vor dem Gebrauch des Akkupacks alle Anweisungen und Sicherheitshinweise auf dem Akkupack selbst und auf dem zu ladenden Gerät.

Um das Kundendienstangebot von Philips vollständig nutzen zu konnen, sollen den Sie Ihr Produkt unter www.philips.com/welcome registrierten.

Hinweis:

Bei vielen tragbaren Geräten (5V) gehört ein USB-Kabel zum Originalzubehör (z. B. bei den meisten MP3-Player). In solchen Fälle konnen Sie auch diese Kabel verwenden, um das Gerät zu laden.

2 Was ist in der Verpackung?

-Wiederaufladbarer Akkupack
-Auflrollbares USB-Kabel
-6 Steckverbindereraufsätze fur 5-VDC-Geräte (Mobiltelefon, MP3-Player usw.)
- Reiseetui
- Halter für Steckverbinderaufsatz
Bedienungsanleitung
- Kompatibilitätstabelle

3 Wichtige Sicherheitshinweise

• Lesen und beachten Sie alle Warnhinweise auf dem Akkupack und in dieser Bedienungsanleitung.
  Die Leistungsaufnahme des angeschlossenen Geräts darf 5,6 V, 350mA nicht überschreiben.
• Verwenden Sie den Akkupack nicht bei hoher Feuchtigkeit, oder in der Nähe von Wasser.
• Setzen Sie den Akkupack weder übermäßig Feuchtigkeit noch Regen aus.
• Stellen Sie den Akkupack nicht in der Höhe von entzündlichen, explosionsgeführdeten oder gefährlichen Gegenständen auf.
• Verwenden Sie nur das mitgelieferte USB-Kabel und die mitgelieferten Steckverbinderaufsätze. Bei Verwendung anderer Kabel und Aufsätze konnen der Akkupack und/oder das angeschlossene Gerät beschädigt werden.
• Verwenden Sie den Akkupack nur im zulässigen Temperaturbereich (0^ bis 45^)
• Bewahren Sie den Akkupack außerhalb der Reichweite von Kindern auf.
• Versuchen Sie nicht, den Akkupack zu demontieren oder selbst zu reparieren. Dies konnte zu Verletzungen, oder zur Beschädigung des Akkupacks führen.
• Der integrierte Akku darf nicht mechanisch beschädigt oder geöffnet werden.
• Bewahren Sie den Akkupack an einem trockenen Ort, und im zulässigen Temperaturbereich auf (0^ bis 45^)
• Verwenden Sie den Akkupack nicht mehr, wenn er beschädigt wurde, oder starken Erschüttungen ausgesetzt war.
• Trennen Sie den Akkupack vor dem Reinigen und bei Nichtgebrauch vom Netzteil, und den angeschlossenen Geräten, um das Risiko eines elektrischen Schlags zu vermeiden.
• Um eine ausreichende Belüfung zu erhögenden, muss um den Akkupack ein ausreichender Freiraum vorhanden sein.
• Der Akkupack darf keinen Erschüttungen oder Stößen ausgesetzt werden.

4 Funktionsbersicht (Abb. A)

① Ladekontrollanzeige Zeigt den Akkustatus an.
② Akkutest-Taste Aktiviert die Ladekontrollanzeige.
RESET Setzt den Akkupack auf die Werkseinstellungen zurück.
4 INPUT 5V DC (Mini-USB) Anschluss fur das Netzteil.
USB-Buchse Anschluss fur 5-VDC-Geräte (Mobiltelefon, MP3-Player usw.).

5 Betrieb

Laden des Akkupacks (Abb. B)

Betätigen Sie die Akkutest-Taste (2).

Ein, zwei oder drei LEDs der Ladekontrollanzeige leuchten auf (1), und zeigen damit den aktuellen Akkustatus an. Wenn alle vier LEDs leuchten, ist der Akku vollständig geladen.

2 Verbinden Sie die Mini-USB-Steckverbinder mit dem einziehbaren Kabel.
3 Verbinden Sie den Mini-USB-Steckverbinderaufsatz mit dem wiederaufladbaren Akkupack.
Verbinden Sie das einziehbare Kabel mit dem USB-Ausgang Ihr's PCs/Notebooks.

Die LEDs der Ladekontrollanzeige (1) blinken nacheinander, und zeigen damit an, dass der Akku geladen wird.

Wenn alle LEDs dauernd leuchten,ist der Akku vollständig geladen.

5 Trennen Sie das USB-Kabel vom USB-Ausgang Ihrches PCs/Notebooks, und trennen Sie das andere Ende des USB-Kabels vom Akkupack.

Hinweis:

Sie konnen den Akkupack auch über das universelle USB-Ladegerät laden. (Separat erhältlich. Wir empfehlen das universelle USB-Ladegerät SCM2280 von Philips). SchlieBen Sie ein Ende des USB-Kabels an den Akkupack (5V DC Mini-USB) an, und schlieBend Sie die andere Seite des einziehbaren USB-Kabels an das USB-Ladegerät an.

Laden von Geräten - Vorbereitung

1 Uberprüfen Sie die maximale Eingangsspannung (V DC) des Geräts, das Sie laden möchten. Sehen Sie hierzu in der Bedienungsanleitung des Geräts nach.
2 Vergewissern Sie sich, dass die Stromaufnahme des Geräts nicht mehr als 350 mA beträgt.
3 Überprüfen Sie, welcher Steckverbinderaufsatz für das Gerät besteht wird. Welcher Steckverbinderaufsatz für Ihr Gerät geeignet ist, können Sie der Kompatibilitätstabelle entnehmer.

Laden von 5-V-Geräten (Abb. C)

1 Stecken Sie den Stecker des USB-Kabels in die USB-Buchse (5).
2 Verbinden Sie den Steckverbindereraufsatz mit dem USB-Kabel.
3 Stecken Sie den Steckverbinderaufsatz in die Stromversorgungsbuchse des Geräts.

Das Gerät erhält seine Stromversorgung nun vom Akkupack.
Wenn das Gerät über eine Ladekontrollanzeige verfügbar, zeit diese an, dass das Gerät geladen wird.

Hinweis:

Wenn ein Problem auftritt, das Sie durch Befolgung der oben genannten Hinweise nicht losen konnen, versuchen Sie, den Adapter auf Werkseinstellung zurückzusetzen, indem Sie die RESET-Taste drucken. Diese ist vertieft, um eine versehentliche Zurücksetzung des Adapters zu vermeiden. Drücken Sie die RESET-Taste vorsichtig mithilfe einer Buroklammer (siehe Abb. D).

Tipp:

Bei vielen tragbaren Geräten (5V) gehört ein USB-Anschlusskabel zum Originalzubehör (z. B. bei den meisten MP3-Playern). In solchen Fälle können Sie auch diesen Kabel verwenden, um das Gerät zu laden.

6 Technische Daten

• Akkutyp: Lithium-Polymer
• Nenneingangsspannung: 5 V DC, max. 500 mA
  Nennausgangsspannung: 5,6V DC, max. 350 mA
• Batteriekapazität: 2000 mAh
  Ladezeit: 4,5 - 6,5 Stunden
• Betriebstemperatur: 0^ bis 45^
• Größe: 60 × 87 × 16 mm ( H × B × T )
  Gewicht: 88 g

7 Fehlerbehebung

Problem

-Mogliche Ursache
- Lösung

Das angeschlossene Gerät wird vom Akkupack nicht geladen

Die Spannung des Gerats stimmt mit der des Akkupacks nicht überein.
- Sehen Sie in der Bedienungsanleitung des Geräts nach. - Fehlerhafte Verbindung zwischen Gerät und Akkupack.
- Vergewissern Sie sich, dass das USB-Kabel richtig am Gerät und am Akkupack angeschlossen ist.
-Anschlusskabel oder Steckverbindereraufsatz beschadigt
- Ersetzen Sie das Anschlusskabel und/oder den Steckverbinderaufsatz.
- Falscher Steckverbinderaufsatz verwendet.
- Überprüfen Sie den Steckverbinderaufsatz, und tauchen Sie ihn ggf. aus.
- Nicht mitgelieferte USB-Anschlusskabel/ Steckverbindereraufsätze verwendet.
- Ersetzen Sie diese durch das mitgelieferte USB-Anschlusskabel, und einen der mitgelieferten Steckverbinderaufsätze.
-Akkuspannung des Akkupacks zu niedrig.
Laden Sie den Akkupack.
- Probleme mit der Elektronik des Akkupacks.
- Bringen Sie den Akkupack zu Ihrhem Handler.
Kurzschluss im Akkupack, und Abschaltung des Akkupacks durch Schutzschalter.
- Laden Sie den Akkupack.
- Probleme mit der Elektronik des Akkupacks.
- Bringen Sie den Akkupack zu Ihr hem Handler.

Der Akkupack ist sehr schnell entladen.

• Der Akkupack war vor Verwendung nicht vollständig geladen.
• Laden Sie den Akkupack vor Verwendung vollständig auf.
  Zum Laden des Akkupacks wurde nicht das mitgelieferte Netzeil verwendet.
• Verwenden Sie zum Laden des Akkupacks nur das mitgelieferte Netzteil.

Der Akkupack kann nicht geladen werden.

• Fehlerhafte Verbindung zwischen Akkupack und Netzsteckdose.
• Vergewisern Sie sich, dass das Netzkabel an der Netzsteckdose, und am Netzteil richtig angeschlossen ist.
• Vergewisern Sie sich, dass das Stromversorgungskabel richtig an der Buchse INPUT 5V DC des Akkupacks angeschlossen ist.
• Probleme mit der Elektronik des Akkupacks.
• Bringen Sie den Akkupack zu ihren Handler.

Hinweis:

Wenn ein Problem auftritt, das Sie durch Befolgung der oben genannten Hinweise nicht offen konnen, versuchen Sie, den Adapter auf Werkseinstellung zurückzusetzen, indem Sie die RESET-Taste drucken. Diese ist vertief, um eine versehentliche Zurücksetzung des Adapters zu vermeiden. Drücken Sie die RESET-Taste vorsichtig mithilfe einer Buroklammer (siehe Abb. D).

8Wartung

• Laden Sie den Akkupack alle drei Monate auf, wenn er über einen längeren Zeitraum nicht verwendet wird.
• Verwenden Sie zum Reinigen der Außenseite des Akkupacks ein weiches und fusselfreies Tuch. Verwenden Sie keine aggressiven chemischen Substanzen, Lösungsmittel oder starken Reinigungsmittel.
• Falls mit dem Akkupack oder dem Zubehör Probleme auftreten, bringen Sie Akkupack und Zubehör zu ihrem Handler.

9 Benötigen Sie Hilfe?

Online-Hilfe: www.philips.com/welcome

Für interaktivive Hilfe und*häufig gestellte Fragen (FAQ).

1 Uw oplaadbare energiapakket

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycliert und wieder verwendet werden können.

Befindet sich these Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedetet dies, dass für these Gerät die Europäischen Richtlinie 1902/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.

Richten Sie sichitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgerate nicht uber ihren Haushaltsabfall. Durch die korrekte Entsorgung ihrer Altgerate werden Umwelt und Menschen vor möglichn negativen Folgen geschützt.
