MANUAL DE UTILIZADOR CTM 48 E AC FESTOOL

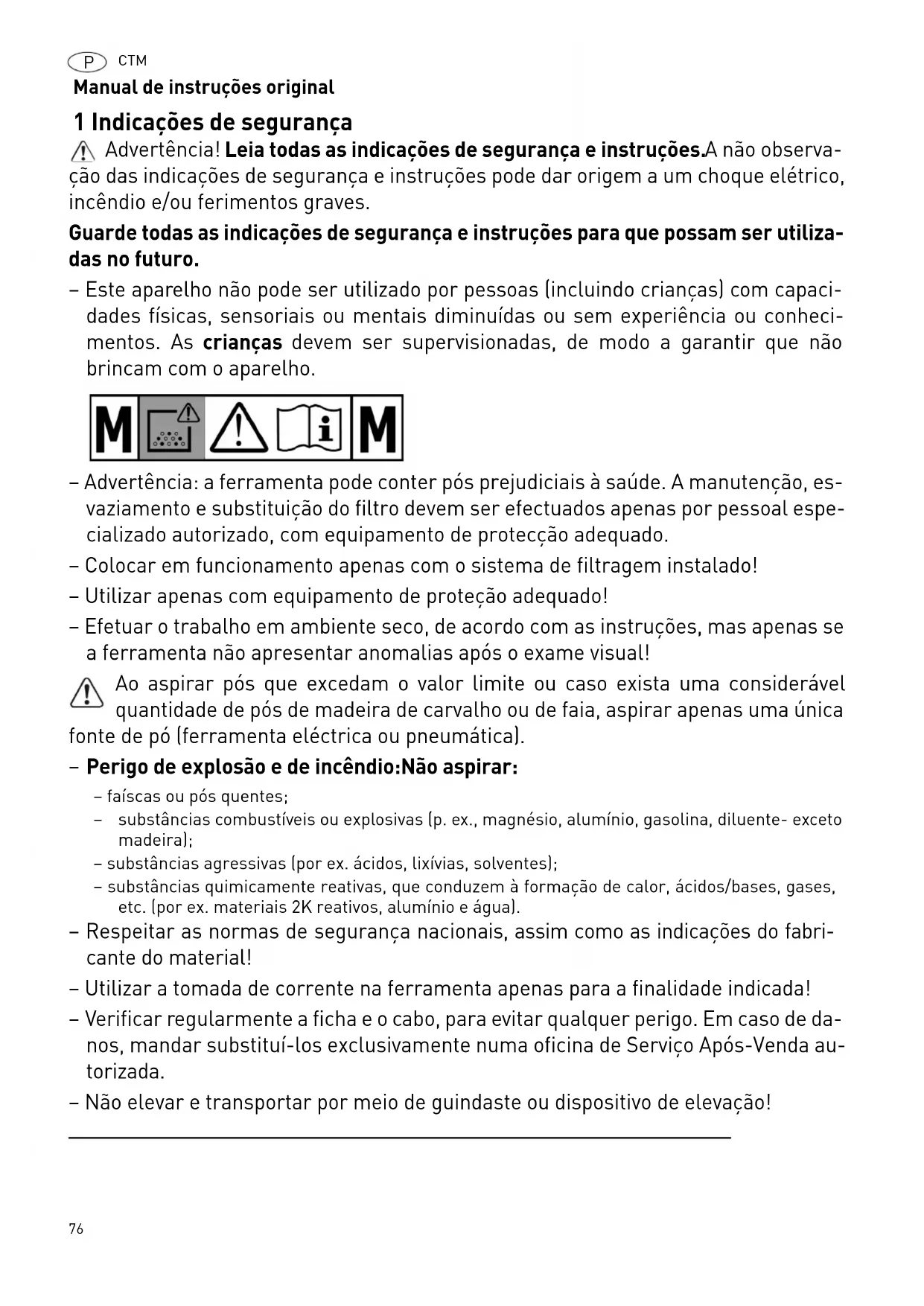

Manual de instruções original 1 Indicações de segurança Advertência! Leia todas as indicações de segurança e instruções. A não observa- ção das indicações de segurança e instruções pode dar origem a um choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para que possam ser utiliza- das no futuro. – Este aparelho não pode ser utilizado por pessoas (incluindo crianças) com capaci- dades físicas, sensoriais ou mentais diminuídas ou sem experiência ou conheci- mentos. As crianças devem ser supervisionadas, de modo a garantir que não brincam com o aparelho. – Advertência: a ferramenta pode conter pós prejudiciais à saúde. A manutenção, es- vaziamento e substituição do filtro devem ser efectuados apenas por pessoal espe- cializado autorizado, com equipamento de protecção adequado. – Colocar em funcionamento apenas com o sistema de filtragem instalado! – Utilizar apenas com equipamento de proteção adequado! – Efetuar o trabalho em ambiente seco, de acordo com as instruções, mas apenas se a ferramenta não apresentar anomalias após o exame visual! Ao aspirar pós que excedam o valor limite ou caso exista uma considerável quantidade de pós de madeira de carvalho ou de faia, aspirar apenas uma única fonte de pó (ferramenta eléctrica ou pneumática).

Perigo de explosão e de incêndio:Não aspirar: – faíscas ou pós quentes; – substâncias combustíveis ou explosivas (p. ex., magnésio, alumínio, gasolina, diluente- exceto madeira); – substâncias agressivas (por ex. ácidos, lixívias, solventes); – substâncias quimicamente reativas, que conduzem à formação de calor, ácidos/bases, gases, etc. (por ex. materiais 2K reativos, alumínio e água). – Respeitar as normas de segurança nacionais, assim como as indicações do fabri- cante do material! – Utilizar a tomada de corrente na ferramenta apenas para a finalidade indicada! – Verificar regularmente a ficha e o cabo, para evitar qualquer perigo. Em caso de da- nos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda au- torizada. – Não elevar e transportar por meio de guindaste ou dispositivo de elevação!CTM

2 Símbolos 3 Componentes da ferramenta As figuras indicadas encontram-se no início do ma- nual de instruções. 4 Dados técnicos Sím- bolo Significado Advertência de perigo geral Advertência de choque eléctrico Ler Manual de instruções, indicações de segurança! Usar máscara de protecção! Conselho, indicação Instruções de manuseamento Advertência! A ferramenta pode conter pó prejudicial à saúde! Não deite no lixo doméstico. [1-1] Tampa de fecho [1-2] Abertura de aspiração [1-3] Ponto de encaixe de módulos (módulo de ar comprimido no CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC) [1-4] Tomada de corrente [1-5] Depósito para tubo flexível [1-6] Punho [1-7] SysDoc [1-8] Limpeza automática (apenas variantes com AutoClean) [1-9] Ajuste do diâmetro do tubo flexível [1-10] Regulação da força de aspiração. [1-11] Interruptor da ferramenta [1-12] Mola de fecho [1-13] Depósito para sujidade [1-15] Travão Aspiradores móveis Consumo 350 - 1200 W Potência máx. instalada na tomada de corrente

CH, DK GB 240 V/ 110 V 2400 W 1100 W 1800 W/ 500 W Fluxo volumétrico (ar) máx., turbina 234 m³/h (3900 l/min) Vácuo máx., turbina 24000 Pa Área do filtro 6318 cm² Tubo flexível de aspiração D 27 mm x 3,5 m-AS Comprimento do cabo de ligação à rede 7,5 m Nível de pressão acústica segundo a norma EN 60704-2-1 / Incerteza K 71 dB(A) / 3 dB Tipo de protecção IP X4 Capacidade do depósito

5 Utilização conforme as disposi- ções Aspirador móvel adequado para – aspirar poeiras até 0,1 mg/m³ correspondentes à classe de poeiras ’M’, entre os quais, também, pós de madeira e de pintura, – aspirar água, – para exigências elevadas em aplicações indus- triais, de acordo com a IEC/EN 60335-2-69. Em caso de utilização incorrecta, a respon- sabilidade é do utilizador. 6 Colocação em funcionamento

6.1 Primeira colocação em funcionamento

Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1]

Retire os acessórios do depósito de sujidade [2-

Coloque um saco de filtragem ou de remoção no depósito para sujidade (consultar o capítulo 7.7 e 7.8).

Coloque a parte superior [2-1] e feche as molas de fecho [2-2]

Monte o enrolamento do cabo na parte traseira do aspirador móvel (consultar a imagem [3]

Ligue o tubo flexível de aspiração à ferramenta.

Ligar a ficha de rede a uma tomada com protec- ção de terra. O interruptor [1-11] serve de interruptor de activa- ção/desactivação. Interruptor na posição ’0’ A tomada [1-4] está sem corrente, o aspirador mó- vel está desligado. Interruptor na posição ’MAN’ A tomada [1-4] é percorrida por corrente; o aspira- dor móvel arranca. Interruptor na posição ’Auto’ A tomada [1-4] é percorrida por corrente; o aspira- dor móvel arranca ao ligar a ferramenta conectada. 7Ajustes

7.1 Ajustar o diâmetro do tubo flexível

Regule o ajuste do diâmetro do tubo flexível [1-

ao diâmetro do tubo flexível conectado.

Isto assegura que a pressão do ar no tubo flexí- vel de aspiração é medida correctamente (con- sultar capítulo 7.9).

Dispositivo automático de activação nas ferra- mentas pneumáticas (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC ou acessórios) com módulo de ar comprimido no local de encaixe do módulo [1-3] Conselho: – Montagem da unidade de alimentação VE (495886): ar comprimido filtrado e lubrificado

CTM 48 E, CTM 48 E LE

18,8 kg CTM 48 E AC, CTM 48 E LE AC 19,6 kg Aspiradores móveis ATENÇÃO Tensão ou frequência inadmissível! Perigo de acidente

Respeitar os dados na placa de características.

Observar as especificações nacionais. ATENÇÃO Perigo de ferimentos devido à entrada das ferra- mentas em funcionamento descontroladamente

Antes de roda o interruptor para a posição "AU- TO" ou "MAN", verificar que a ferramenta conec- tada está desligada. ATENÇÃO Perigo de ferimentos

Observar a potência máxima instalada na toma- da de corrente (consultar o capítulo Dados técni- cos).

Desligar a ferramenta pneumática.CTM

– Utilização do sistema IAS com a peça de ligação IAS (454757) para ferramentas pneumáticas da Festool Requisito: pressão de serviço da ferramenta 6 bar!

7.4 Regular a força de aspiração

no botão giratório [1-10]

Virando a alavanca do travão preta [1-15] impede- se que o aspirador móvel se desloque. Para o efei- to, levantar ligeiramente o aspirador móvel na par- te dianteira e pressionar a alavanca do travão preta para baixo, até engatar. Para soltar, pressione a alavanca verde [1-14]

7.6 Protecção térmica

Como protecção contra o sobreaquecimento, a pro- tecção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica.

Desligar o aspirador móvel, deixar arrefecer durante aprox. 5 minutos, ligar.

Não é possível ligar: contactar a oficina de Ser- viço Após-venda Festool.

7.7 Substituir o saco de filtragem

Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1]

Retire o saco de filtragem.

Remova o saco de filtragem usado de acordo com as regulamentações legais.

Limpe o depósito para sujidade [2-3]

Aplicar o saco de filtragem [5]

Insira um novo saco para aspirador (SC FIS-CT 26/36/48) (imagem [4]

Importante: pressionar a manga do saco para aspirador com força na união de entrada.

Coloque a parte superior [2-1] e feche as molas de fecho [2-2]

Tenha atenção para que o saco para aspirador não fique entalado entre a parte superior e a parte inferior.

7.8 Substituir o saco de remoção

Retirar o saco de remoção [6]

Feche a abertura de aspiração [1-2] com a tam- pa de fecho [1-1]

Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1]

Feche o saco de remoção.

Retire o saco de remoção.

Remova o saco de remoção usado de acordo com as regulamentações legais.

Limpe o depósito para sujidade [2-3]

Aplicar o saco de remoção [7]

Coloque um novo saco de remoção (ENS-CT26/ 36/48) no bocal de admissão do depósito e blo- queie-o. Importante: as aberturas laterais do saco de remoção têm de ficar dentro do depósito para sujidade. Tenha atenção para que o trinco enga- te.

Coloque o saco de remoção sobre o bordo do de- pósito. Tenha atenção para que os contactos [10-2] fiquem livres.

Coloque a parte superior [2-1] e feche as molas de fecho [2-2]

Se a pressão do ar no tubo flexível de aspiração descer abaixo dos 20 m/s, soa, por razões de segurança, um sinal de aviso acústico. Causas possíveis Resolução Regulação da força de aspiração [1-10] ajustada para um valor demasiado baixo. Ajustar a regulação da força de aspiração para um valor mais alto (consultar o capítulo 7.4). Botão giratório [1-9] não regulado para o diâme- tro do tubo flexível conectado. Regular o diâmetro correcto do tubo flexível (consul- tar o capítulo 7.1). Tubo flexível de aspiração obstruído ou vincado. Eliminar a obstrução ou vinco. Saco de filtragem cheio. Aplicar um saco de filtragem novo (consultar o capí- tulo 7.7).80 CTM

Depósito para tubo flexível: após o trabalho, pode conduzir o tubo flexível de aspiração através da abertura [8-3] e guardá-lo no depósito para o tubo flexível. Através da abertura [8-2] , pode conduzir o cabo de rede e guardá-lo também no depósito para o tubo flexível. Alojamento para Systainer SysDoc: na superfície de alojamento, é possível fixar um Systainer com as duas corrediças [8-1]

Clean - limpar o filtro principal (apenas variantes com AutoClean) Apenas em conjunto com o saco de remoção (cumprimento da classe de poeiras ’M’). Não utilizar ao aspirar em húmido! Limpeza automática Ajustar a frequência no botão giratório [1-8]

Ligar apenasCTM 36 E AC- LHS: no botão giratório [1-8]

Com a palma da mão ou a corrediça de fecho CT-VS (497926), tapar a abertura do bocal e do tubo flexível de aspiração durante 2 segundos.

Rodar o interruptor da ferramenta [1-11] para o símbolo

Para utilizar o aspirador móvel em conjunto com a PLANEX

Utilizar um tubo flexível de aspiração resistente aos vincos D 36 mm x 3,5 m-AS.

Utilizar uma luva de aspiração especial para a conexão do PLANEX

Aplicar a corrediça de fecho CT-VS entre a aber- tura de aspiração [1-2] e o tubo flexível de aspi- ração.

Montar o porta-ferramenta.

Utilizar apenas com o saco de remoção!

8.4 Aspirar materiais secos

Observe ao aspirar os pós acumulados de ferra- mentas eléctricas em funcionamento: Quando a evacuação de ar é reconduzida para o re- cinto, deve existir uma suficiente taxa de ventila- ção L no recinto. Para manter os valores limite exi- gidos, o fluxo volumétrico reconduzido tem de ser, no máximo, de 50% do fluxo volumétrico de ar fres- co (volume V

x taxa de ventilação L

). Além disso, respeite as regulamentações regionais. Atenção: um filtro principal húmido fica obstruído mais rapidamente quando são aspirados materiais secos. Por este motivo, o filtro principal deve ser seco antes da aspiração de pós ou substituído por um filtro seco.

8.5 Aspirar materiais húmidos/líquidos

Retirar o saco de filtragem ou de remoção! Conselho: utilizar filtros para líquidos espe- ciais (NF-CT). Se a altura máxima do nível de enchimento for atin- gida, a aspiração é automaticamente interrompida. Após a aspiração em húmido, deixar secar o filtro principal! Filtro principal sujo. Mudar o filtro principal (consultar o capítulo 9.1). APENAS AUTO Clean

limpar o filtro principal (consul- tar o capítulo 8.2). Falha de funcionamento do sistema electrónico de monitorização. Mandar eliminar por uma oficina de Serviço Pós- venda Festool. Aspiração em húmido. Segurança de funcionamento não afectada, não é necessária nenhuma medida. Causas possíveis Resolução CUIDADO Pós prejudiciais à saúde Lesão das vias respiratórias

Ao aspirar materiais prejudiciais à saúde, utilize um saco de filtragem ou um saco de remoção!

Desligar o aspirador móvel e retirar a ficha da tomada.

Enrolar o cabo de ligação à rede.

Esvaziar o depósito para sujidade.

Feche a abertura de aspiração [1-2] com a tam- pa de fecho [1-1]

Guardar esta ferramenta apenas em espaços interiores.

Guardar o aspirador móvel num local seco, pro- tegido contra uma utilização não autorizada. 9 Manutenção e conservação Serviço Após-venda e Reparação ape- nas através do fabricante ou das ofici- nas de serviço: endereço mais próximo em: www.festool.com/service Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/service Dispositivos de protecção e peças que estejam da- nificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções. Observe as seguintes indicações: – Mandar efectuar, no mínimo, uma vez por ano, uma verificação em termos de tecnologia de se- paração de poeiras (p. ex., em relação a danifica- ção do filtro, estanqueidade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada. – O que não é possível limpar deve ser removido. Para o efeito, utilizar sacos impermeáveis. Ob- servar as condições de remoção em vigor! – Para uma manutenção pelo utilizador, a ferra- menta tem de ser desmontada, limpa e a sua manutenção efectuada, desde que realizável, sem que daí resulte perigo para o pessoal da ma- nutenção ou outras pessoas. As medidas de pre- caução adequadas incluem a descontaminação antes da desmontagem, a tomada de medidas para uma ventilação forçada com filtragem no lo- cal onde a ferramenta é desmontada, a limpeza da área de manutenção e o equipamento de pro- tecção pessoal adequado.

Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1]

Rode a parte superior da ferramenta de forma a que o filtro principal fique orientado para cima (imagem [9]

Retire o filtro principal usado [9-1] e substitua- o por um novo.

Remova o filtro principal usado de acordo com as regulamentações legais.

Aplique o suporte [9-2] e rode a alavanca [9-3] até engatar.

Coloque a parte superior [2-1] e feche as molas de fecho [2-2]

9.2 Esvaziar o depósito para sujidade

Depois de retirar a parte superior, é possível esva- ziar o depósito para sujidade [2-3]

ATENÇÃO Pós prejudiciais à saúde Lesão das vias respiratórias

Limpe o aspirador móvel e todos os acessórios, aspirando-os e limpando-os por completo (inte- rior e exterior), antes de o retirar da zona suja.

As peças que não podem ser limpas integral- mente devem ser fechadas hermeticamente num saco de plástico para o respectivo trans- porte.

Use uma máscara de protecção! ATENÇÃO Perigo de ferimentos, choque eléctrico

Antes de efectuar quaisquer trabalhos de manu- tenção e conservação, extraia sempre a ficha da tomada de corrente!

Todos os trabalhos de manutenção e reparação que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficina autorizada de serviço após venda. EKAT

NOTA Danificação do motor

Nunca aspire sem o filtro principal montado, pois isso poderá danificar o motor.82 CTM

Após a aspiração de líquidos, limpe regular- mente os sensores do nível de enchimento [10-

com um pano macio e verifique se estão da- nificados. 10 Acessórios Consulte os números de encomenda dos acessó- rios e filtros no seu catálogo Festool ou na Internet, em "www.festool.com".

Para ampliar o aspirador móvel, estão disponíveis, no programa de acessórios, os seguintes módulos, que podem ser montados no ponto de encaixe de módulos [1-3] por uma oficina de Serviço Pós-ven- da autorizada: – módulo de ar comprimido, – módulo de tomada com alimentação eléctrica permanente, – módulo de tomada com dispositivo automático de ligar (excepto para a variante GB 110 V), – módulo para satélite de alimentação (EAA), para utilização do dispositivo automático de ligar na EAA. Poderá consultar mais informações sobre os mó- dulos na Internet, em "www.festool.com". 11 Meio ambiente Não deite a ferramenta no lixo do- méstico! Encaminhe as ferramentas, acessórios e embalagens para reapro- veitamento ecológico. Respeitar as normas nacionais em vigor. Apenas países da UE: De acordo com a Directiva Europeia sobre resíduos de equipamentos eléctri- cos e electrónicos e a sua transposição para a le- gislação nacional, as ferramentas electrónicas usadas devem ser recolhidas separadamente e su- jeitas a uma reciclagem que proteja o meio am- biente. Informações sobre REACh: www.festool.com/reach 12 Declaração de conformidade CE Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exi- gências relevantes das seguintes directivas, nor- mas ou documentos normativos: 2006/42/CE, 2004/108/CE (até 19.04.2016), 2014/ 30/CE (até 20.04.2016), 2011/65/CE, EN 60335- 1:2012, EN 60335-2-69:2012, EN 55014- 1:2006+A1:2009+A2:2011, EN 55014-2:1997+Retifi- cação 1997+A1:2001+A2:2008, EN 61000-3- 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013. Festool GmbH Wertstr. 20, D-73240 Wendlingen, Alemanha Wolfgang Zondler Diretor de pesquisa, desenvolvimento, documenta- ção técnica 2015-07-20 Aspirador móvel N.º de série CTM 26 E 495865, 495866, 495870
