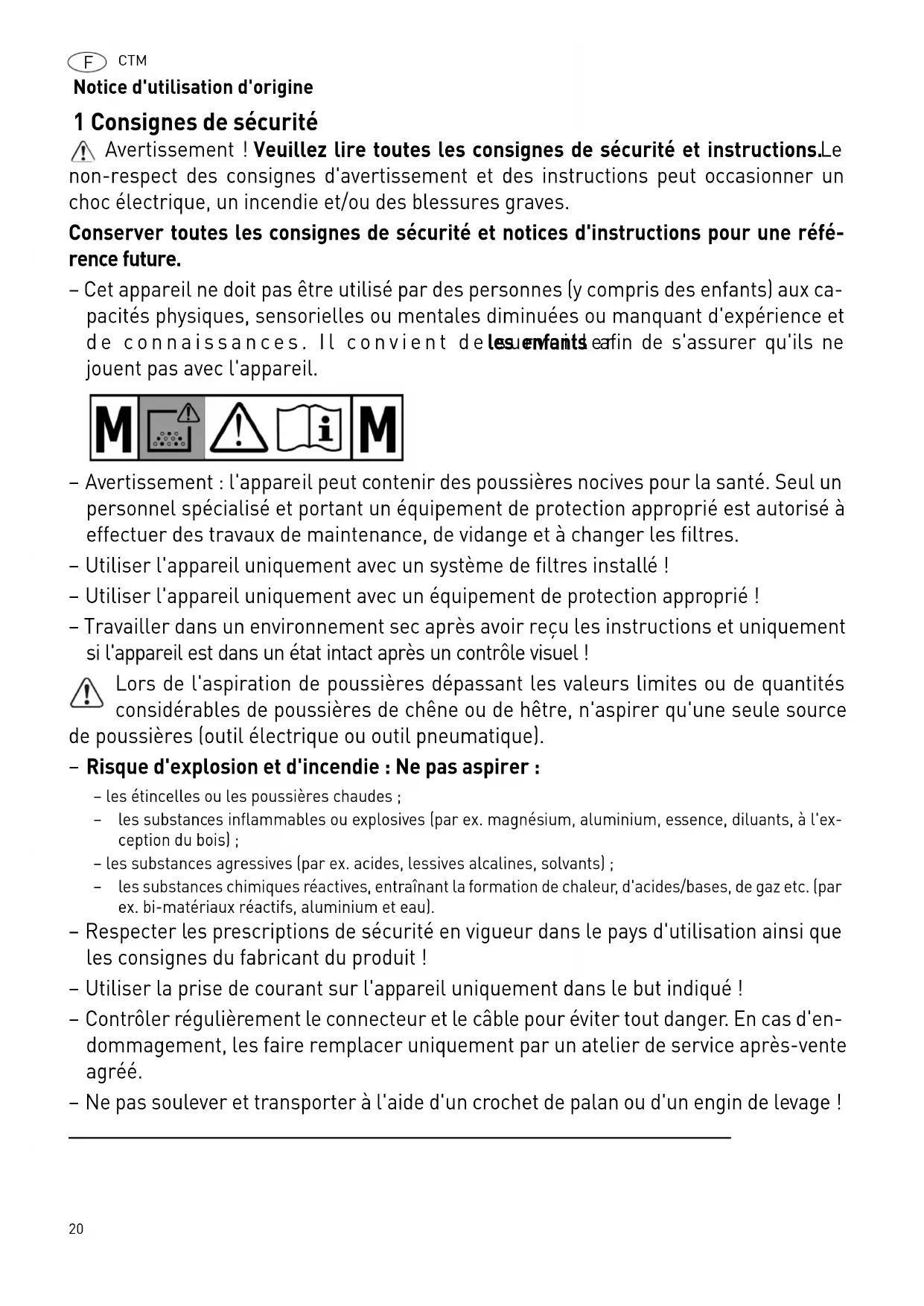

Notice d'utilisation d'origine 1 Consignes de sécurité Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions.

non-respect des consignes d'avertissement et des instructions peut occasionner un choc électrique, un incendie et/ou des blessures graves. Conserver toutes les consignes de sécurité et notices d'instructions pour une réfé- rence future. – Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux ca- pacités physiques, sensorielles ou mentales diminuées ou manquant d'expérience et de connaissances. Il convient de surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil. – Avertissement : l'appareil peut contenir des poussières nocives pour la santé. Seul un personnel spécialisé et portant un équipement de protection approprié est autorisé à effectuer des travaux de maintenance, de vidange et à changer les filtres. – Utiliser l'appareil uniquement avec un système de filtres installé ! – Utiliser l'appareil uniquement avec un équipement de protection approprié ! – Travailler dans un environnement sec après avoir reçu les instructions et uniquement si l'appareil est dans un état intact après un contrôle visuel ! Lors de l'aspiration de poussières dépassant les valeurs limites ou de quantités considérables de poussières de chêne ou de hêtre, n'aspirer qu'une seule source de poussières (outil électrique ou outil pneumatique).

Risque d'explosion et d'incendie : Ne pas aspirer : – les étincelles ou les poussières chaudes ; – les substances inflammables ou explosives (par ex. magnésium, aluminium, essence, diluants, à l'ex- ception du bois) ; – les substances agressives (par ex. acides, lessives alcalines, solvants) ; – les substances chimiques réactives, entraînant la formation de chaleur, d'acides/bases, de gaz etc. (par ex. bi-matériaux réactifs, aluminium et eau). – Respecter les prescriptions de sécurité en vigueur dans le pays d'utilisation ainsi que les consignes du fabricant du produit ! – Utiliser la prise de courant sur l'appareil uniquement dans le but indiqué ! – Contrôler régulièrement le connecteur et le câble pour éviter tout danger. En cas d'en- dommagement, les faire remplacer uniquement par un atelier de service après-vente agréé. – Ne pas soulever et transporter à l'aide d'un crochet de palan ou d'un engin de levage !CTM

2Symboles 3 Composants de l’appareil Les illustrations indiquées se trouvent en début de notice d'utilisation. 4 Caractéristiques techniques Sym- bole Signification Avertissement de danger Avertissement contre le risque d'électro- cution Notice d'utilisation, lire les consignes de sécurité ! Porter une protection respiratoire ! Astuce, information Consignes opératoires Avertissement ! L'appareil peut contenir des poussières nocives pour la santé ! Ne pas jeter l'appareil avec les ordures ménagères. [1-1] Bouchon [1-2] Orifice d'aspiration [1-3] Fiche modulaire (module pneumatique pour CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC) [1-4] Prise de l'appareil [1-5] Compartiment de rangement du tuyau [1-6] Poignée [1-7] SysDoc [1-8] Nettoyage automatique (uniquement modèles avec AutoClean) [1-9] Réglage du diamètre de tuyau [1-10] Dispositif de régulation de la puissance d’aspiration [1-11] Interrupteur de l'appareil [1-12] Agrafe de fermeture [1-13] Cuve de collecte [1-15] Frein Aspirateurs Puissance absorbée 350 - 1200 W Valeur de raccordement max. à la prise de l'appareil

CH, DK GB 240 V / 110 V 2400 W 1100 W 1800 W / 500 W Débit volumique (air) max., centrale d'aspiration 234 m³/h (3900 l/min) Dépression max., centrale d'aspiration 24000 Pa Surface filtrante 6318 cm² Tuyau d’aspiration D 27 mm x 3,5 m-AS Longueur du câble de raccordement secteur 7,5 m Niveau de pression acoustique selon EN 60704-2-1 / Incertitude K 71 dB(A) / 3 dB Degré de protection IP X4 Volume de la cuve

5 Utilisation en conformité avec les instructions Cet aspirateur mobile – convient à l'aspiration de poussières jusqu'à 0,1 mg/m³ selon la catégorie de poussières ’M’ dont poussières de bois et peinture, – convient à l'aspiration d'eau, – est conçu pour résister à des sollicitations élevées en utilisation industrielle, conformément à la norme CEI/NE 60335-2-69. L'utilisateur est responsable des dommages provoqués par une utilisation non conforme. 6 Mise en service

6.1 Première mise en service

Ouvrir les clapets de fermeture [2-2] et retirer la partie supérieure de l'appareil [2-1]

Retirez les accessoires de la cuve de collecte [2-

Placez un sac filtre ou un sac d'élimination des déchets dans la cuve de collecte (voir chapitres

Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]

Montez l'enrouleur de câble sur la face arrière de l'aspirateur mobile (voir figure [3]

Raccordez le tuyau d’aspiration à l'appareil.

Brancher la fiche secteur dans une prise de cou- rant dotée d'une terre. L'interrupteur [1-11] sert à allumer et éteindre l'ap- pareil. Position d'interrupteur "0" La prise de l'appareil [1-4] est hors tension ; l'aspi- rateur mobile est désactivé. Position d'interrupteur "MAN" La prise de l'appareil [1-4] est sous tension ; l'aspi- rateur mobile démarre. Position d'interrupteur "AUTO" La prise de l'appareil [1-4] est sous tension ; l'aspi- rateur mobile démarre lors de la mise en marche de l'outil raccordé. 7 Réglages

7.1 Réglage du diamètre du tuyau

Placez le réglage du diamètre du tuyau sur [1-9] le diamètre du tuyau raccordé.

Ceci permet de garantir une mesure correcte du débit d'air dans le tuyau d’aspiration (voir cha- pitre 7.9).

7.2 Raccordement d'un outil électrique

Raccordement de l'outil électrique à la prise de l'appareil [1-4]

18,8 kg CTM 48 E AC, CTM 48 E LE AC 19,6 kg Aspirateurs AVERTISSEMENT Tension ou fréquence non admissible ! Risque d'accident

Respecter les consignes indiquées sur la plaque signalétique.

Respecter les particularités propres au pays. AVERTISSEMENT Risques de blessures dus à un démarrage incon- trôlé des outils

Avant de commuter l'interrupteur en position "AUTO" ou "MAN", s'assurer que l'outil raccordé soit arrêté. AVERTISSEMENT Risques de blessures

Respecter la valeur de raccordement max. à la prise de l'appareil (voir chapitre Caractéris- tiques techniques).

Mettre l'outil électrique hors tension.CTM

7.3 Raccordement d'un outil pneumatique

Dispositif de mise en route automatique d'outils pneumatiques (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC ou accessoires) avec module pneumatique sur fiche modulaire [1-3] Recommandation : – Montage de l'unité d'alimentation VE (495886) : air comprimé filtré et huilé – Utilisation d'un système IAS avec pièce de raccor- dement IAS (454757) pour outillage pneumatique Festool Condition préalable : tension de service de l'outil 6bars!

7.4 Régulation de la force d'aspiration

sur le bouton tournant [1-10]

7.5 Serrage du frein

Le déplacement involontaire de l'aspirateur mobile est empêché en rabattant le levier de frein [1-15]

bile à l'avant et presser le levier de frein vers le bas, jusqu'à ce qu'il s'enclenche. Pour desserrer le frein, pressez le levier [1-14]

Afin de protéger l'appareil de toute surchauffe, la sé- curité thermique désactive l'aspirateur mobile avant d'atteindre la température critique.

Mettre l'aspirateur mobile hors tension, le laisser refroidir pendant env. 5 minutes, le mettre sous tension.

Échec de la mise sous tension : contacter l'atelier du service après-vente Festool.

7.7 Remplacement du sac filtre

(SC FIS-CT 26/36/48) Retrait du sac filtre [4]

Ouvrir les clapets de fermeture [2-2] et retirer la partie supérieure de l'appareil [2-1]

Éliminez le sac filtre usagé conformément aux prescriptions légales.

Nettoyez la cuve de collecte [2-3]

Insérez un nouveau sac filtre (SC FIS-CT 26/36/

Important : Veillez à ce que le ver- rou s'enclenche.

Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]

Assurez-vous de ne pas coincer le sac filtre entre la partie supérieure et la partie inférieure.

7.8 Remplacement du sac d'élimination des

déchets Retrait du sac d'élimination des déchets [6]

Obturez l'orifice d'aspiration [1-2] à l'aide du bouchon [1-1]

Ouvrir les clapets de fermeture [2-2] et retirer la partie supérieure de l'appareil [2-1]

Fermez le sac d'élimination des déchets.

Retirez le sac d'élimination des déchets.

Éliminez le sac d'élimination des déchets usagé conformément aux prescriptions légales.

Nettoyez la cuve de collecte [2-3]

Insertion du sac d'élimination des déchets [7]

Placez un nouveau sac d'élimination des déchets (ENS-CT26/36/48) dans les orifices du réservoir et verrouillez ce dernier. Important : les ouvertures latérales du sac d'éli- mination des déchets doivent être à l'intérieur de la cuve de collecte. Veillez à ce que le verrou s'en- clenche.

Placez le sac d'élimination des déchets sur les rebords du réservoir. Veillez à ce que les contacts [10-2] ne soient pas couverts.

Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]

7.9 Surveillance du débit volumétrique

Si le débit d'air dans le tuyau d’aspiration chute sous 20 m/s, un signal d'avertissement acoustique retentit pour des raisons de sécurité. AVERTISSEMENT Risques de blessures

Mettre l'outil pneumatique hors tension. Causes possibles Élimination Dispositif de régulation de la puissance d’aspira- tion [1-10] réglé sur une valeur trop faible. Régler le dispositif de régulation de la puissance d’aspiration sur une valeur plus grande (voir chapitre 7.4).24 CTM

Rangement du tuyau : après le travail, vous pouvez guider le tuyau d’aspiration à travers l'ouverture [8-

et le déposer dans le compartiment de rangement du tuyau. Vous pouvez guider le câble d'alimentation à travers l'ouverture [8-2] et le déposer également dans le compartiment de rangement du tuyau. Insert Systainer SysDoc : un Systainer peut être fixé sur la surface de rangement au moyen des deux ver- rous [8-1]

Clean - Nettoyer le filtre principal (uniquement modèles avec AutoClean) Uniquement en combinaison avec un sac d'élimination des déchets (conformément à la catégorie de poussières ’M’). Ne convient pas à l'aspiration de liquides ! Nettoyage automatique Régler la fréquence sur le bouton tournant [1-8]

Uniquement CTM 36 E AC- LHS : allumer sur mo- lette [1-8]

Nettoyage manuel Tourner l'interrupteur de l'appareil [1-11] sur le symbole

Nettoyage intégral manuel

Du plat de la main ou au moyen de l'obturateur CT-VS (497926), fermer l'ouverture des buses ou du tuyau d'aspiration pendant 2 secondes.

Tourner l'interrupteur de l'appareil [1-11] sur le symbole

Pour utiliser l'aspirateur en combinaison avec le PLANEX

Utiliser un tuyau d’aspiration anti-écrasement D 36 mm x 3,5 m-AS.

Utiliser le manchon d'aspiration spécial pour rac- corder le PLANEX

Placer l'obturateur fourni CT-VS entre l'ouver- ture d'aspiration [1-2] et le tuyau d’aspiration.

Utiliser uniquement avec un sac d'élimination des déchets !

8.4 Aspiration de substances sèches

Respectez le point suivant lors de l'aspiration de poussières générées par des outils électriques en fonctionnement : Si l'air évacué est recyclé dans le local, un taux de renouvellement d'air L suffisant doit être présent dans le local. Afin de respecter les valeurs limites exigées, le débit volumique recyclé doit être au maximum de 50 % du débit volumique d'air frais (volume du local V

x taux de renouvellement de l'air L

). Respectez en outre les prescriptions ré- gionales. Attention : un filtre principal humide se colmate plus rapidement lorsque des matières sèches sont aspirées. C'est pourquoi le filtre principal devrait être séché ou remplacé par un filtre sec avant l'as- piration de poussières. Commutateur [1-9] non réglé sur le diamètre de tuyau raccordé. Régler le diamètre de tuyau correct (voir chapitre 7.1). Tuyau d’aspiration bouché ou plié. Eliminer le colmatage ou le pli. Sac filtre plein. Insérer un nouveau sac filtre (voir chapitre 7.7). Filtre principal encrassé. Remplacer le filtre principal (voir chapitre 9.1). AUTO Clean seulement : nettoyer le filtre principal (voir chapitre 8.2). Dysfonctionnement du système électronique de surveillance. Faire éliminer le défaut par un atelier du service après-vente Festool. Aspiration de liquides. Sécurité de fonctionnement pas entravée, pas de mesure nécessaire. Causes possibles Élimination ATTENTION Poussières nocives pour la santé Lésions des voies respiratoires

Utilisez un sac filtre ou un sac d'élimination des déchets lors de l'aspiration de substances dan- gereuses !

Utilisez l'appareil uniquement avec le système de surveillance du débit volumique activé.CTM

quides Retirer le sac filtre/sac d'élimination des déchets ! Recommandation : utiliser des filtres pour liquides prévus à cet effet (NF-CT). Lorsque la hauteur de remplissage maximale est at- teinte, l'aspiration est interrompue automatique- ment. Après l'aspiration de liquides, laisser sécher le filtre principal !

8.6 Après le travail

Uniquement pour les modèles avec AutoClean : nettoyer le filtre principal automatiquement ou manuellement (voir chapitre 8.2).

Mettre l'aspirateur hors tension et débrancher la fiche secteur.

Enrouler le câble de raccordement secteur.

Obturez l'orifice d'aspiration [1-2] à l'aide du bouchon [1-1]

Ne stocker l'appareil qu'en intérieur.

Déposer l'aspirateur mobile dans un local sec et protégé contre tout utilisation non autorisée. 9 Entretien et maintenance Seuls le fabricant et un atelier homo- logué sont habilités à effectuer toute réparation ou service . Voir conditions : www.festool.fr/services Utilisez uniquement des pièces Festool d'origine. Référence sur : www.fes- tool.fr/services Les dispositifs de protection et les com- posants endommagés doivent être réparés ou rem- placés dans les règles de l'art par un atelier spécia- lisé agréé, dans la mesure où cela n'est pas spécifié différemment dans la notice d'utilisation. Observez les consignes suivantes : – Un contrôle technique doit être effectué au moins une fois par an par le fabricant ou une personne instruite (endommagement du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de contrôle, etc.). – Ce qui ne peut pas être nettoyé, doit être éliminé. À cet effet, utiliser des sacs imperméables. Respecter les consignes relatives à l'élimination en vigueur ! – Pour la maintenance, l'utilisateur doit démonter, nettoyer et effectuer la maintenance de l'appareil dans la mesure où cela est possible sans mettre en danger le personnel de maintenance ou d'autres personnes. L'épuration avant le démontage, l'en- tretien de la ventilation filtrée sur le lieu de démon- tage de l'appareil, le nettoyage de la zone de maintenance et l'équipement de protection adapté sont les mesures de précaution adaptées.

9.1 Remplacement du filtre principal

ATTENTION Émergence de mousse et de liquides

Mettre l'appareil immédiatement hors tension et le vider. AVERTISSEMENT Poussières nocives pour la santé Lésions des voies respiratoires

Nettoyez entièrement l'aspirateur mobile et tous les accessoires par aspiration et en les essuyant (à l'intérieur et à l'extérieur), avant de le retirer de la zone contaminée.

Les composants qui ne peuvent pas être entière- ment nettoyés doivent être enfermés herméti- quement pour le transport dans un sac en plastique.

Portez une protection respiratoire ! AVERTISSEMENT Risques de blessures, choc électrique

Avant tout travail de maintenance ou d'entretien, débranchez toujours la prise de courant !

Toute opération de réparation ou d'entretien né- cessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de réparation Festool agréé. AVIS Endommagement du moteur

N'aspirez jamais alors que le filtre principal n'est pas monté : risque d'endommagement du moteur. EKAT

Ouvrir les clapets de fermeture [2-2] et retirer la partie supérieure de l'appareil [2-1]

Tournez la partie supérieure de l'appareil de ma- nière à ce que le filtre principal soit dirigé vers le haut (figure [9]

Retirez le filtre principal usagé [9-1] et rempla- cez-le par un neuf.

Éliminez le filtre principal usagé conformément aux prescriptions légales.

Placez le support [9-2] et abaissez la poignée [9-

jusqu'à ce qu'elle s'encliquette.

Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]

Après avoir retiré la partie supérieure, la cuve de col- lecte [2-3] peut être vidée.

Après l'aspiration de liquides, nettoyez régulière- ment les capteurs de niveau [10-1] à l'aide d'un chiffon doux et examinez leur état. 10 Accessoires Vous trouverez les références de commande des ac- cessoires et des filtres dans votre catalogue Festool ou sur le site Internet "www.festool.com".

Les modules suivants sont disponibles dans la gamme d'accessoires de l'aspirateur et peuvent être montés [1-3] sur la fiche modulaire par un atelier de service après-vente agréé : – module pneumatique, – module de prise de courant avec alimentation électrique permanente, – module de prise de courant avec dispositif d'en- clenchement automatique (pas pour variante GB 110 V), – module pour satellite d'alimentation (EAA), pour l'utilisation du dispositif d'enclenchement auto- matique sur le satellite EAA. Vous trouverez des informations complémentaires concernant les modules sur le site Internet "www.festool.com". 11 Environnement Ne pas jeter l'appareil avec les ordures ménagères ! Éliminer l'appareil, les ac- cessoires et les emballages de façon com- patible avec l'environnement. Respecter les prescriptions nationales en vigueur. Uniquement UE : d'après la directive européenne re- lative aux appareils électriques et électroniques usa- gés et sa transposition en droit national, les outils électriques usagés doivent être collectés à part et re- cyclés de manière écologique, par les filières de re- cyclage type DEEE. Informations à propos de REACh : www.festool.com/reach 12 Déclaration de conformité CE Nous certifions, sous notre propre responsabilité, que ce produit satisfait aux exigences des directives, normes ou documents correspondants suivants : 2006/42/CE, 2004/108/CE (jusqu'au 19.04.2016), 2014/30/UE (à compter du 20.04.2016), 2011/65/UE, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014- 1:2006+A1:2009+A2:2011, EN 55014-2:1997+Cor- rigendum 1997+A1:2001+A2:2008, EN 61000-3- 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013. Festool GmbH Wertstr. 20, D-73240 Wendlingen, Allemagne Wolfgang Zondler Directeur recherche, développement, documentation technique 2015-07-20 Aspirateur mobile N° de série CTM 26 E 495865, 495866, 495870

Année du marquage CE : CTM 26 E, CTM 36 E,
