MANUALE UTENTE CTM 48 E AC FESTOOL

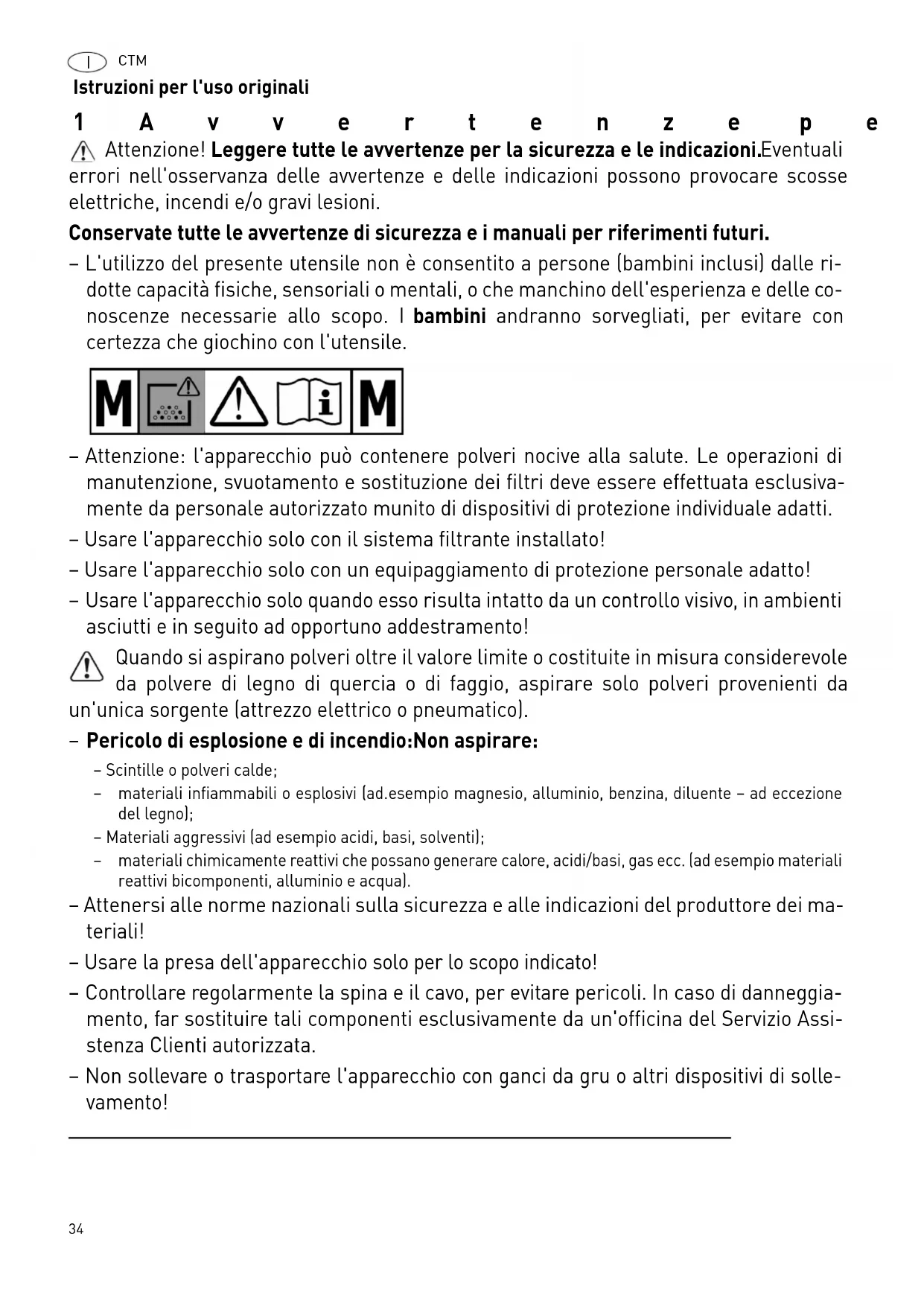

Istruzioni per l'uso originali 1Avvertenze per la sicurezza Attenzione! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Eventuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri. – L'utilizzo del presente utensile non è consentito a persone (bambini inclusi) dalle ri- dotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle co- noscenze necessarie allo scopo. I bambini andranno sorvegliati, per evitare con certezza che giochino con l'utensile. – Attenzione: l'apparecchio può contenere polveri nocive alla salute. Le operazioni di manutenzione, svuotamento e sostituzione dei filtri deve essere effettuata esclusiva- mente da personale autorizzato munito di dispositivi di protezione individuale adatti. – Usare l'apparecchio solo con il sistema filtrante installato! – Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto! – Usare l'apparecchio solo quando esso risulta intatto da un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento! Quando si aspirano polveri oltre il valore limite o costituite in misura considerevole da polvere di legno di quercia o di faggio, aspirare solo polveri provenienti da un'unica sorgente (attrezzo elettrico o pneumatico).

Pericolo di esplosione e di incendio:Non aspirare: – Scintille o polveri calde; – materiali infiammabili o esplosivi (ad.esempio magnesio, alluminio, benzina, diluente – ad eccezione del legno); – Materiali aggressivi (ad esempio acidi, basi, solventi); – materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua). – Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei ma- teriali! – Usare la presa dell'apparecchio solo per lo scopo indicato! – Controllare regolarmente la spina e il cavo, per evitare pericoli. In caso di danneggia- mento, far sostituire tali componenti esclusivamente da un'officina del Servizio Assi- stenza Clienti autorizzata. – Non sollevare o trasportare l'apparecchio con ganci da gru o altri dispositivi di solle- vamento!CTM

2Simboli 3 Elementi dell'utensile Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso. 4 Dati tecnici Sim- bolo Significato Avvertenza di pericolo generico Avvertenza sulle scariche elettriche Leggere le istruzioni d'uso e le avvertenze di sicurezza. Indossare un dispositivo di protezione delle vie respiratorie. Consiglio, avvertenza Indicazione operativa >Attenzione! L'apparecchio può conte- nere polveri nocive alla salute! Non smaltire tra i rifiuti domestici. [1-1] Tappo [1-2] Apertura d'aspirazione [1-3] Slot per modulo (modulo aria compressa in CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC) [1-4] Presa dell'apparecchio [1-5] Alloggiamento per il tubo flessibile [1-6] Impugnatura [1-7] SysDoc [1-8] Pulizia automatica (solo le varianti con AutoClean) [1-9] Regolazione del diametro del tubo flessi- bile [1-10] Regolazione della forza d'aspirazione [1-11] Interruttore dell'apparecchio [1-12] Graffa di chiusura [1-13] Serbatoio di contenimento [1-15] Freno Unità mobili d’aspirazione Assorbimento elettrico 350 - 1200 W Potenza max della presa dell‘appa- recchio.

CH, DK GB 240 V/ 110 V 2400 W 1100 W 1800 W/ 500 W Portata (aria) max., turbina 234 m³/h (3900 l/min) Depressione max., turbina 24000 Pa Superficie filtrante 6318 cm² Tubo d’aspirazione D 27 mm x 3,5 m-AS Lunghezza del cavo di rete 7,5 m Livello di pressione sonora secondo EN 60704-2-1 / Incertezza K 71 dB(A) / 3 dB Tipo di protezione IP X4 Contenuto serbatoio

5 Utilizzo conforme Unità mobile di aspirazione idonea per – aspirazione di polveri fino a 0,1 mg/m³ corrispon- denti al tipo M, tra cui anche polveri di legno e smalti, – aspirazione d'acqua, – usi industriali a sollecitazione elevata, conforme a IEC/EN 60335-2-69. Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo. 6 Messa in funzione

6.1 Prima messa in funzione

[2-2] Aprire le clip e togliere la parte superiore [2-1]

Togliete gli accessori e dall'imballaggio dello sporco [2-3]

Inserite un sacchetto filtro o un sacchetto per lo smaltimento nel serbatoio di contenimento (vedi Cap. 7.7 e 7.8).

Appoggiate sopra la parte superiore [2-1] e chiu- dere le graffe di chiusura [2-2]

Montare il fascio di cavi sul retro dell'unità mobile di aspirazione (vedere figura [3]

Collegate il tubo flessibile d'aspirazione all'appa- recchio.

6.2 Accensione/spegnimento

Innestare la spina di rete in una presa collegata a terra. L'interruttore [1-11] ha la funzione di interruttore ON/OFF. Posizione dell'interruttore ’0’ La presa dell'apparecchio [1-4] è senza corrente, l'unità mobile d'aspirazione è spenta. Posizione dell'interruttore ’MAN’ La presa dell'apparecchio [1-4] è sotto corrente, l'unità mobile d'aspirazione si avvia. Posizione dell'interruttore ’Auto’ La presa dell'apparecchio [1-4] è sotto corrente, l'unità mobile d'aspirazione si avvia all'attivazione dell'attrezzo collegato. 7 Impostazioni

7.1 Regolazione del diametro del tubo flessi-

Impostate la regolazione del diametro del tubo flessibile [1-9] sul diametro del tubo flessibile collegato.

Ciò garantisce che la velocità dell'aria nel tubo flessibile d'aspirazione sia regolata correttamen- te (vedi Cap. 7.9).

7.2 Collegamento dell'utensile elettrico

Allacciare l'attrezzo elettrico alla presa dell'ap- parecchio [1-4]

18,8 kg CTM 48 E AC, CTM 48 E LE AC 19,6 kg Unità mobili d’aspirazione AVVERTENZA Tensione o frequenza non ammesse! Pericolo di incidenti

Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.

Prestare attenzione ad eventuali disposizioni na- zionali speciali. AVVERTENZA Pericolo di ferimento causato da utensili che si avviano in modo incontrollato

Prima di ruotare l'interruttore nella posizione "AUTO" o "MAN" prestare attenzione che l'uten- sile collegato sia spento. AVVERTENZA Pericolo di lesioni

Osservare i valori massimi di potenza allacciata sulla presa dell'apparecchio (vedi il Capitolo Dati tecnici).

Spegnere l'attrezzo elettrico.CTM

7.3 Collegamento dell'utensile pneumatico

Disinserimento automatico con attrezzi pneumatici (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC o accessori) con modulo pneumatico sullo slot per moduli [1-3] Consiglio: – montaggio dell'unità di alimentazione VE (495886): aria compressa filtrata e lubrificata – Uso sistema IAS con raccordo IAS (454757) per at- trezzi pneumatici Festool Presupposto: pressione di esercizio dell'attrezzo 6bar!

7.4 Regolazione dell'intensità d'aspirazione

7.5 Bloccaggio del freno

Azionando la leva nera del freno [1-15] si evitano mo- vimenti dell'unità mobile d'aspirazione. A tale scopo sollevare lievemente l'unità mobile d'aspirazione sul lato anteriore e premere la leva nera del freno verso il basso fino allo scatto. Premere per allentare la leva verde [1-14]

7.6 Protezione da temperatura elevata

Per proteggere l'apparecchio contro il surriscalda- mento, l'interruttore termico disinserisce l'unità mo- bile d'aspirazione prima del raggiungimento della temperatura critica.

Spegnere l'unità mobile d'aspirazione e farla raf- freddare per circa 5 minuti, quindi riaccenderla.

Se non è possibile accendere l'apparecchio con- tattare il servizio assistenza clienti di Festool.

7.7 Sostituzione del sacchetto filtro

(SC FIS- CT 26/36/48) Rimozione del sacchetto filtro [4]

[2-2] Aprire le clip e togliere la parte superiore [2-1]

Togliete il sacchetto filtro.

Smaltite il sacchetto filtro usato secondo le di- sposizioni di legge.

Pulite il serbatoio di contenimento [2-3]

Inserimento del sacchetto filtro [5]

Inserite un nuovo sacchetto filtro (SC FIS-CT 26/ 36/48) (Fig. [4]

Importante: spingere con forza il manicotto del sacchetto filtro sul raccordo di en- trata.

Appoggiate sopra la parte superiore [2-1] e chiu- dere le graffe di chiusura [2-2]

Prestate attenzione che il sacchetto filtro non venga schiacciato fra la parte superiore e quella inferiore.

7.8 Sostituzione del sacchetto per lo smalti-

mento Rimozione del sacchetto per lo smaltimento [6]

Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1]

[2-2] Aprire le clip e togliere la parte superiore [2-1]

Chiudete il sacchetto per lo smaltimento.

Togliete il sacchetto per lo smaltimento.

Smaltite il sacchetto filtro usato secondo le di- sposizioni di legge.

Pulite il serbatoio di contenimento [2-3]

Inserimento del sacchetto per lo smaltimento [7]

Inserite un nuovo sacchetto per lo smaltimento (ENS-CT26/36/48) nel manicotto di aspirazione del serbatoio e bloccatelo. Importante: le aperture laterali del sacchetto per lo smaltimento devono trovarsi all'interno del serbatoio di contenimento. Prestate attenzione che il blocco scatti in posizione.

Inserite il sacchetto per lo smaltimento sul bordo del serbatoio. Prestate attenzione che i contatti [10-2] siano liberi.

Appoggiate sopra la parte superiore [2-1] e chiu- dere le graffe di chiusura [2-2]

7.9 Controllo della portata

Se la velocità dell'aria nel tubo flessibile d'aspirazione scende sotto i 20 m/s, per motivi di sicurezza viene emesso un segnale acustico. AVVERTENZA Pericolo di lesioni

Spegnere l'attrezzo pneumatico. Possibili cause Rimedio Regolazione della forza d'aspirazione [1-10] impostata su un valore troppo basso. Impostare la regolazione della forza d'aspirazione su un valore più alto (vedi Cap. 7.4). La manopola [1-9] non è impostata sul diametro del tubo flessibile collegato. Impostare il diametro corretto del tubo flessibile (vedi Cap. 7.1).38 CTM

Alloggiamento per il tubo flessibile: dopo il lavoro potete inserire il tubo flessibile d'aspirazione nell'apertura [8-3] e riporlo nell'apposito alloggia- mento. Nell'apertura [8-2] potete inserire il cavo di rete e riporre anche questo nell'alloggiamento per il tubo flessibile. Appoggio per Systainer Sys-Doc: sul piano d'appog- gio è possibile fissare con i due scorrevoli [8-1]

Clean - Pulire il filtro principale (so- lo varianti con AutoClean) Solo in combinazione con un sacco di raccolta (idoneo per polveri del tipo M). Non per l'aspi- razione di liquido! Pulizia automatica Regolare la frequenza con la rotella [1-8]

Pulizia manuale Posizionare l'interruttore dell'apparecchio [1-11] sul simbolo

Pulizia completa manuale

Con il palmo della mano o la chiusura a saracine- sca CT-VS (497926), tappare la bocca di aspirazio- ne o l'apertura del tubo di aspirazione per 2 se- condi.

Posizionare l'interruttore dell'apparecchio [1-11] sul simbolo

8.3 Particolarità CTM 36 E AC- LHS

Per utilizzare l'unità mobile d'aspirazione con la PLANEX

Usare il tubo di aspirazione antipiegatura D 36 mm x 3,5 m-AS.

Usare la boccola di aspirazione speciale per il collegamento del PLANEX

Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione [1-2] e il tubo di aspira- zione.

Montare il supporto per attrezzi.

Usare solo con il sacco di raccolta!

8.4 Aspirazione di sostanze secche

Prestate attenzione durante l'aspirazione delle polveri prodotte da utensili elettrici in funziona- mento: Se l'aria di scarico viene ributtata nell'ambiente di lavoro, deve essere presente nell'ambiente un suf- ficiente indice di ricambio dell'aria L . Per osserva- re i valori limite richiesti, la portata deve essere al massimo il 50% della portata di aria fresca (volume dell'ambiente V

x indice di ricambio dell'aria L

Osservare inoltre le disposizioni regionali. Attenzione: Se il filtro principale è umido, si intasa velocemente se si aspirano sostanze secche. Per questo motivo, prima di aspirare polveri l'elemento filtrante dovrebbe essere asciugato oppure sostitu- ito con un filtro asciutto.

8.5 Aspirazione di liquidi e di materiali umidi

Rimuovere il sacco filtrante o il sacco di rac- colta! Consiglio: usare un filtro speciale per liquidi (NF- CT). L'aspirazione si interrompe automaticamente al rag- giungimento del livello massimo di riempimento. Tubo flessibile d'aspirazione intasato o piegato. Eliminare l'intasamento o la piega nel tubo. Sacchetto filtro pieno. Inserire un nuovo sacchetto filtro (vedi Cap. 7.7). Filtro principale sporco. Sostituite il filtro principale (vedi Cap. 9.1). SOLO AUTO Clean

Pulire il filtro principale (vedi Cap. 8.2). Malfunzionamento dell'elettronica di controllo. Far riparare da un'officina autorizzata Festool. Aspirazione di liquidi. La sicurezza di funzionamento non è compromessa, non è necessario alcun intervento. Possibili cause Rimedio ATTENZIONE Polveri nocive per la salute Lesione delle vie respiratorie

Se aspirate sostanze nocive per la salute, utiliz- zate un sacchetto filtro o il sacchetto per lo smaltimento!

Utilizzate l'apparecchio soltanto se funziona il controllo della portata.CTM

Al termine dell'aspirazione di liquidi, lasciare asciu- gare il filtro principale!

Versioni con AutoClean: pulire il filtro principale in modalità automatica o manuale (vedi capitolo 8.2).

Spegnere l'unità mobile di aspirazione e staccare la spina.

Avvolgere il cavo di alimentazione elettrica.

Svuotare il contenitore dello sporco.

Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1]

Conservare questo apparecchio solo in am- bienti interni.

Riporre l'unità mobile d'aspirazione in un locale secco precluso all'acceso di persone non autoriz- zate. 9 Manutenzione e cura Servizio e riparazione solo da parte del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/service Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito: www.festool.com/service Le parti e i dispositivi di sicurezza dan- neggiati devono essere riparati o sosti- tuiti a regola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso. Osservare le seguenti indicazioni: – Almeno una volta l'anno è necessaria un'ispezione tecnica in riferimento alle polveri da parte del co- struttore o di personale qualificato, al fine di ac- certare, ad es., l'eventuale presenza di perdite o di danneggiamenti al filtro e il funzionamento corret- to dei dispositivi di controllo. – Cio che non può essere pulito deve essere smalti- to. Usare a tale scopo un sacco impermeabile. At- tenersi alle disposizioni vigenti in materia di smaltimento! – Per effettuare la manutenzione, l'operatore deve smontare l'apparecchio, pulirlo e procedere alla manutenzione, nella misura in cui ciò è possibile senza provocare pericolo per il personale addetto alla manutenzione o per altre persone. Fra le mi- sure precauzionali da seguire ricordiamo la depu- razione prima dello smontaggio, la realizzazione sul luogo dove viene smontato l'apparecchio di uno sfiato forzato filtrato, la pulizia della zona dove è stata effettuata la manutenzione e la messa a di- sposizione di un equipaggiamento protettivo per- sonale adatto.

9.1 Sostituzione del filtro principale

[2-2] Aprire le clip e togliere la parte superiore [2-1]

Girate la parte superiore dell'apparecchio, in modo che il filtro principale sia rivolto verso l'alto (Fig. [9]

Spostate la leva [9-3] e togliete il supporto [9-2]

Estraete il filtro principale usato [9-1] e sostitui- telo con uno nuovo. ATTENZIONE Fuoriuscita di schiuma e di liquido

Spegnere immediatamente l'apparecchio e svuotarlo. AVVERTENZA Polveri nocive per la salute Lesione delle vie respiratorie

Pulite l'unità mobile d'aspirazione e tutti gli ac- cessori in ogni parte con un aspiratore e un pan- no (internamente ed esternamente), prima di muovervi dall'ambiente sporco.

Le parti che non possono essere pulite comple- tamente, per il trasporto devono essere rinchiu- se in un sacco di plastica a tenuta d'aria.

Indossate una protezione per le vie respiratorie! AVVERTENZA Pericolo di lesioni, scossa elettrica

Prima di eseguire qualsiasi operazione di manu- tenzione o cura sulla macchina, disinserire sem- pre la spina dalla presa!

Tutte le operazioni di manutenzione e riparazio- ne per le quali è necessario aprire l'alloggia- mento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata. AVVERTENZA Danneggiamento del motore

Non aspirate mai senza il filtro principale, altri- menti potete danneggiare il motore. EKAT

Smaltite il filtro principale usato secondo le di- sposizioni di legge.

Montate il supporto [9-2] e spostate la leva [9-3] fino allo scatto in posizione.

Appoggiate sopra la parte superiore [2-1] e chiu- dere le graffe di chiusura [2-2]

9.2 Svuotamento del serbatoio di conteni-

mento Dopo avere tolto la parte superiore, è possibile svuo- tare il serbatoio di contenimento [2-3]

Dopo l'aspirazione di liquidi pulite regolarmente i sensori di livello [10-1] con un panno morbido e controllate che non ci siano danneggiamenti. 10 Accessori I numeri d'ordine per accessori e filtri si trovano nel catalogo Festool o in Internet all'indirizzo "www.fe- stool.com“.

Per ampliare l'unità mobile d'aspirazione sono di- sponibili nel programma di accessori i seguenti mo- duli che possono essere montati nella slot per modu-

[1-3] in un'officina specializzata: – modulo pneumatico, – modulo presa elettrica con alimentazione perma- nente di corrente, – modulo presa elettrica con accensione automatica (non per la variante GB 110 V), – modulo per unità di servizio/aspirazione (EAA) per l'utilizzo dell'accensione automatica sull'EAA. Potete trovare ulteriori informazioni sui moduli in In- ternet all'indirizzo "www.festool.com". 11 Ambiente Non gettare l'apparecchio tra i rifiuti domestici! Smaltire gli apparecchi, gli accessori e gli imballaggi in modo eco- compatibile. Attenersi alle disposizioni di legge nazionali in vigore. Solo UE: secondo la direttiva europea /CE sui vecchi dispositivi elettrici ed elettronici e la sua applicazione in ambito nazionale, gli elettroutensili usati devono essere raccolti separatamente e riciclati in modo eco-compatibile. Informazioni su REACh: www.festool.com/reach 12 Dichiarazione di conformità CE Dichiariamo sotto nostra unica responsabilità che il presente prodotto è conforme a tutti i requisiti di rile- vanza definiti dalle seguenti direttive, norme o docu- menti normativi: 2006/42/CE, 2004/108/CE (fino al 19/04/2016), 2014/ 30/UE (dal 20/04/2016), 2011/65/UE, EN 60335- 1:2012, EN 60335-2-69:2012, EN 55014- 1:2006+A1:2009+A2:2011, EN 55014-2:1997+corre- zione 1997+A1:2001+A2:2008, EN 61000-3- 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013. Festool GmbH Wertstr. 20, D-73240 Wendlingen, Germania Wolfgang Zondler Responsabile Ricerca, Sviluppo e Documentazione tecnica 2015-07-20 Unità mobile d’aspira- zione N° di serie CTM 26 E 495865, 495866, 495870

Anno del contrassegno CE: CTM 26 E, CTM 36 E,
