BRUGSANVISNING CTM 48 E AC FESTOOL

Original brugsanvisning 1 Sikkerhedsanvisninger Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstel- ser. Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug. – Denne maskine må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. – Advarsel: Maskinen kan indeholde sundhedsskadeligt støv. Vedligeholdelse, tøm- ning, filterskift må kun udføres af en autoriseret fagmand med egnet beskyttelses- udstyr. – Må kun anvendes med installeret filtersystem! – Må kun anvendes med egnet sikkerhedsudstyr! – Må kun anvendes i intakt stand konstateret ved visuel kontrol, i tørre omgivelser og efter oplæring! Ved opsugning af støv, som overskrider grænseværdien eller ved en stor mæng- de af egetræ- eller bøgetræstøv må der kun opsuges støv fra én enkelt støvkilde (el- eller trykluftværktøj).

Eksplosions- og brandfare:Opsug ikke: – gnister eller varmt støv; – brændbare eller eksplosive stoffer (f.eks. magnesium, aluminium, benzin, fortynder) – med undtagelse af træ); – aggressive stoffer (f.eks. syre, lud, opløsningsmidler); – kemisk reaktive stoffer, som medfører dannelse af varme, syrer/baser, gasser osv. (f.eks. reak- tive tokomponent-materialer, aluminium og vand). – Nationale sikkerhedsforskrifter og oplysninger fra materialeproducenten skal overholdes! – Anvend kun stikdåsen på maskinen til det angivne formål! – Kontroller regelmæssigt stik og kabel for at undgå risici. I tilfælde af beskadigelse skal de udskiftes på et autoriseret kundeværksted. – Må ikke løftes og transporteres med krankrog eller løfteudstyr! 2Symboler Symbol Betydning Advarsel om generel fare Advarsel om elektrisk stød Brugsanvisning, læs sikkerhedsanvisnin- gerne! Symbol BetydningCTM

3 Maskinelementer De angivne illustrationer findes i tillægget til brugsanvisningen. 4Tekniske data Brug åndedrætsværn! Tip, Bemærk Handlingsanvisning Advarsel! Maskinen kan indeholde sund- hedsskadeligt støv! Må ikke bortskaffes sammen med almin- deligt husholdningsaffald. [1-1] Lukkeprop [1-2] Sugeåbning [1-3] Modulslot (trykluftmodul ved CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC) Symbol Betydning [1-4] Stikdåse [1-5] Slangeopbevaring [1-6] Håndgreb [1-7] SysDoc [1-8] Automatisk rengøring (kun varianter med AutoClean) [1-9] Indstilling af slangediameter [1-10] Sugekraftregulering [1-11] Kontakt [1-12] Lukkeklemme [1-13] Støvbeholder [1-15] Bremse Støvsugere Optagen effekt 350 - 1200 W Tilslutningsværdi til maskinens stikdåse maks.

CH, DK GB 240 V/110 V 2400 W 1100 W 1800 W/500 W Maks. luftmængde, turbine 234 m³/h (3900 l/min) Undertryk maks., turbine 24000 Pa Filteroverflade 6318 cm² Støvsugerslange D 27 mm x 3,5 m-AS Netledningens længde 7,5 m Lydtryksniveau iht. EN 60704-2-1 / Usikkerhed K 71 dB(A) / 3 dB Kapslingsklasse IP X4 Beholderstørrelse

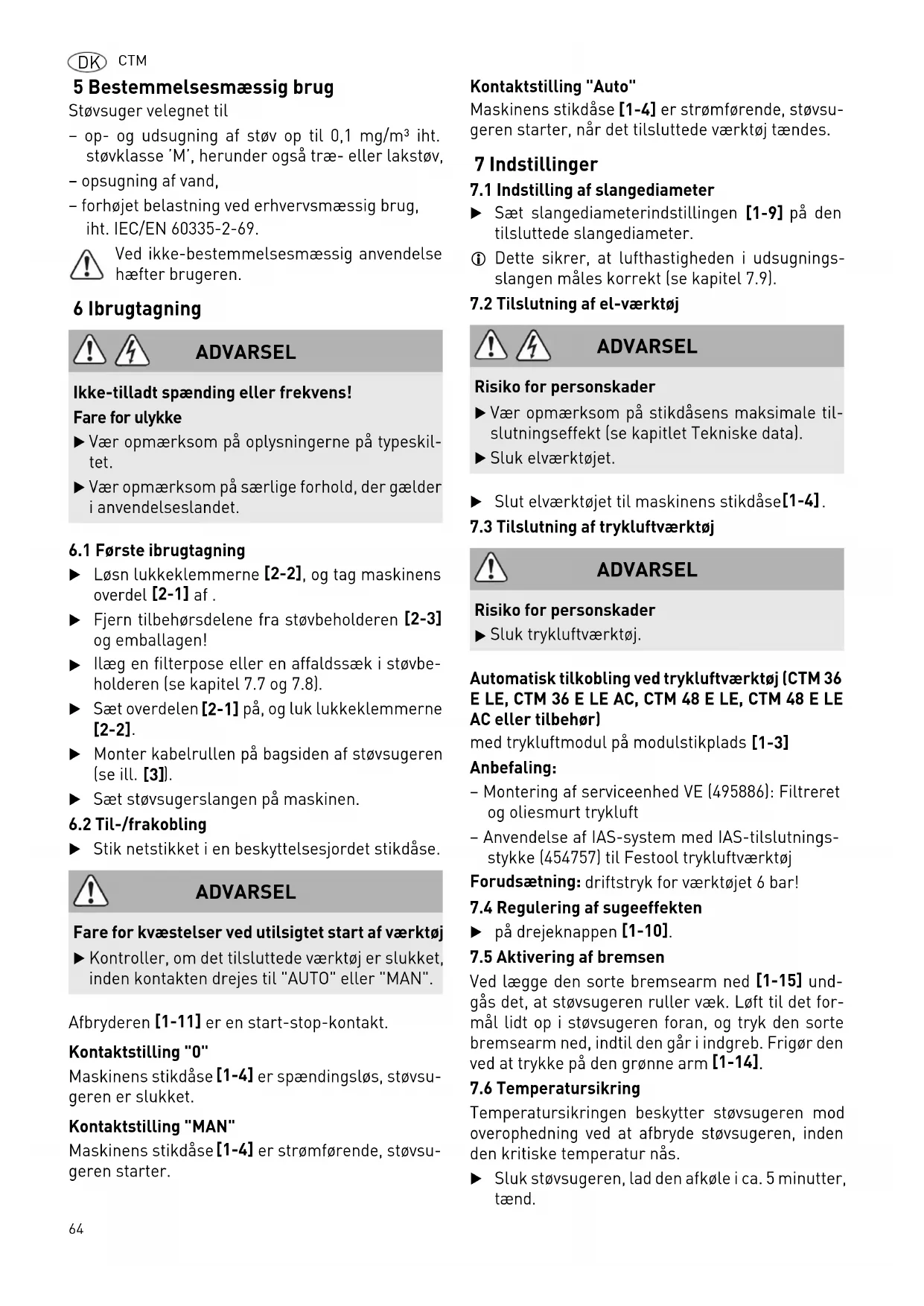

5 Bestemmelsesmæssig brug Støvsuger velegnet til – op- og udsugning af støv op til 0,1 mg/m³ iht. støvklasse ’M’, herunder også træ- eller lakstøv, – opsugning af vand, – forhøjet belastning ved erhvervsmæssig brug, iht. IEC/EN 60335-2-69. Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren. 6 Ibrugtagning

Ilæg en filterpose eller en affaldssæk i støvbe- holderen (se kapitel 7.7 og 7.8).

Stik netstikket i en beskyttelsesjordet stikdåse. Afbryderen [1-11] er en start-stop-kontakt. Kontaktstilling "0" Maskinens stikdåse [1-4] er spændingsløs, støvsu- geren er slukket. Kontaktstilling "MAN" Maskinens stikdåse [1-4] er strømførende, støvsu- geren starter. Kontaktstilling "Auto" Maskinens stikdåse [1-4] er strømførende, støvsu- geren starter, når det tilsluttede værktøj tændes. 7 Indstillinger

7.2 Tilslutning af el-værktøj

Slut elværktøjet til maskinens stikdåse [1-4]

7.3 Tilslutning af trykluftværktøj

Automatisk tilkobling ved trykluftværktøj (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tilbehør) med trykluftmodul på modulstikplads [1-3] Anbefaling: – Montering af serviceenhed VE (495886): Filtreret og oliesmurt trykluft – Anvendelse af IAS-system med IAS-tilslutnings- stykke (454757) til Festool trykluftværktøj Forudsætning: driftstryk for værktøjet 6 bar!

7.5 Aktivering af bremsen

Ved lægge den sorte bremsearm ned [1-15] und- gås det, at støvsugeren ruller væk. Løft til det for- mål lidt op i støvsugeren foran, og tryk den sorte bremsearm ned, indtil den går i indgreb. Frigør den ved at trykke på den grønne arm [1-14]

Sluk støvsugeren, lad den afkøle i ca. 5 minutter, tænd. ADVARSEL Ikke-tilladt spænding eller frekvens! Fare for ulykke

Vær opmærksom på oplysningerne på typeskil- tet.

Vær opmærksom på særlige forhold, der gælder i anvendelseslandet. ADVARSEL Fare for kvæstelser ved utilsigtet start af værktøj

Kontroller, om det tilsluttede værktøj er slukket, inden kontakten drejes til "AUTO" eller "MAN". ADVARSEL Risiko for personskader

Vær opmærksom på stikdåsens maksimale til- slutningseffekt (se kapitlet Tekniske data).

Sluk elværktøjet. ADVARSEL Risiko for personskader

Sluk trykluftværktøj.CTM

Tænding ikke muligt: Kontakt Festool kunde- serviceværksted.

7.7 Udskiftning af filterpose

Bortskaf den brugte filterpose i overensstem- melse med gældende lovbestemmelser.

Isætning af filterpose [5]

Vigtigt: Tryk filterposens muffe kraftigt på indsugningsstykket.

7.8 Udskiftning af affaldssæk

Fjernelse af affaldssæk [6]

Luk udsugningsåbningen [1-2] med lukkeprop- pen [1-1]

Fjern affaldssækken.

Bortskaf den brugte affaldssæk i overensstem- melse med gældende lovbestemmelser.

Isætning af affaldssæk [7]

Læg en ny affaldssæk (ENS-CT26/36/48) i be- holderens indsugningsstuds, og fastgør den. Vigtigt: Åbningerne i siden af affaldssækken skal ligge inden for støvbeholderen. Sørg for, at låseriglen går i indgreb.

Læg affaldssækken over kanten af beholderen. Sørg for, at kontakterne [10-2] er blotlagte.

Hvis lufthastigheden i støvsugerslangen falder til under 20 m/s, lyder der af sikkerhedsmæssige årsager et akustisk advarselssignal. 8Arbejde

Slangeopbevaring: Efter arbejdet kan støvsuger- slangen føres gennem åbningen [8-3] , og lægges på opbevaringspladsen. Netledningen kan ligele- des føres gennem åbningen [8-2] og lægges på op- bevaringspladsen. Fastgørelse af Systainer "SysDoc": Ved hjælp af de to skydere [8-1] kan der fastgøres en Systainer på topdækslet.

Clean - Rens fladfiltret (kun vari- anter med AutoClean) Kun sammen med affaldssæk (opfylder støvklasse ’M’). Ikke ved brug som vådstøv- suger! Automatisk rengøring Indstil frekvensen på drejeknappen [1-8]

Kun CTM 36 E AC- LHS: Tænd på drejeknappen [1-

Mulige årsager Afhjælpning Sugekraftregulering [1-10] indstillet til for lav værdi. Indstil sugekraftreguleringen til en højere værdi (se kapitel 7.4). Drejeknap [1-9] ikke indstillet på den tilsluttede slangediameter. Indstil den korrekte slangediameter (se kapitel 7.1). Støvsugerslange tilstoppet eller knækket. Fjern tilstopningen eller knækket. Filterpose fuld. Isæt en ny filterpose (se kapitel 7.7). Fladfilter tilsmudset. Udskift fladfiltret (se kapitel 9.1). KUN AUTO Clean

Rens fladfiltret (se kapitel 8.2). Fejl i overvågningselektronikken. Få fejlen afhjulpet af et Festool serviceværksted. Vådsugning. Funktionssikkerheden er intakt, ingen handling kræ- vet.66 CTM

Luk dyse- eller støvsugerslangeåbning i 2 se- kunder med håndfladen eller lukkespjældet CT-VS (497926).

Anvend en speciel sugemuffe til tilslutning af PLANEX

Anvend lukkespjæld CT-VS mellem sugeåbning [1-2] og støvsugerslange.

Monter værktøjsholder.

Må kun anvendes med affaldssæt!

8.4 Udsugning af tørre stoffer

Vær opmærksom på følgende ved udsugning af støv fra el-værktøj: Hvis afgangsluften føres tilbage til rummet, skal der være en tilstrækkelig luftudskiftningsrate L

rummet. For at overholde de krævede grænsevær- dier må den tilbageførte luftmængde maksimalt udgøre 50% af friskluftmængden (rumvolumen V

). Overhold også de regio- nale bestemmelser. Bemærk: Et fugtigt fladfilter tilstoppes hurtigere, hvis der udsuges tørre stoffer. Af denne grund bør fladfiltret tørres før opsugning af støv eller udskif- tes med et tørt.

8.5 Opsugning af våde materialer/væsker

Fjern filterposen eller affaldssækken! Anbefaling: Anvend specielt vådfilter (NF-CT). Ved opnåelse af det maksimale væskeniveau afbry- des udsugningen automatisk. Lad fladfiltret tørre efter brug som vådsuger!

Sluk støvsugeren, og træk stikket ud.

Luk udsugningsåbningen [1-2] med lukkeprop- pen [1-1]

Stil støvsugeren i et tørt rum, beskyttet mod uautoriseret brug. 9 Vedligeholdelse og pleje Kundeservice og reparationer må kun udføres af producenten eller service- værksteder: Nærmeste adresse finder De på: www.festool.dk/service Brug kun originale Festool-reservede- le! Best.-nr. finder De på: www.festool.dk/service FORSIGTIG Sundhedsskadeligt støv Beskadigelse af luftvejene

Anvend ved udsugning af sundhedsskadelige stoffer en filterpose eller en affaldssæk!

Brug kun maskinen, hvis volumenstrømover- vågningen fungerer. FORSIGTIG Udstrømmende skum og væske

Sluk omgående maskinen, og tøm den. ADVARSEL Sundhedsskadeligt støv Beskadigelse af luftvejene

Støvsug og aftør støvsugeren sammen med alt tilbehør (indvendig og udvendig), inden den fjer- nes fra det tilsmudsede område.

Dele, som ikke kan rengøres fuldstændigt, skal transporteres i en lufttæt plastiksæk.

Brug åndedrætsværn! ADVARSEL Risiko for kvæstelser, elektrisk stød

Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!

Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted. EKAT

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et auto- riseret specialværksted, medmindre andet er angi- vet i brugsanvisningen. Overhold følgende anvisninger: – Mindst en gang om året skal producenten eller en instrueret person gennemføre en støvteknisk kontrol, f.eks. med hensyn til beskadigelse af fil- teret, maskinens tæthed og kontrolanordninger- nes funktion. – Hvis noget ikke kan rengøres, skal det bortskaf- fes. Anvend til det formål en uigennemtrængelig pose. Overhold gældende bortskaffelsesbetin- gelser! – I forbindelse med vedligeholdelse udført af bru- geren skal maskinen skilles ad, rengøres og ved- ligeholdes, for så vidt dette er muligt, uden at dette medfører fare for vedligeholdelsesperso- nalet eller andre personer. Egnede forholdsreg- ler omfatter desinficering før adskillelse, sikring af lokalt filtreret tvangsudluftning, hvor maski- nen skal adskilles, rengøring af vedligeholdel- sesområdet og egnede personlige værnemidler.

9.1 Udskiftning af fladfilter

Fjern det brugte fladfilter [9-1] , og erstat det med et nyt.

Bortskaf det brugte fladfilter i overensstem- melse med gældende lovbestemmelser.

Indsæt holderen [9-2] , og omstil armen [9-3]

indtil den går i indgreb.

9.2 Tømning af støvbeholder

Rengør jævnligt niveausensorerne [10-1] med en blød klud efter opsugning af væske, og un- dersøg dem for beskadigelser. 10 Tilbehør Bestillingsnumrene for tilbehør og filter kan du fin- de i dit Festool-katalog eller på internettet under "www.festool.com".

Til udvidelse af støvsugeren findes der i tilbe- hørsprogrammet følgende moduler, som kan mon- teres i modulslotten [1-3] af et autoriseret kunde- serviceværksted: – Trykluftmodul – Stikdåsemodul med permanent strømtilførsel – Stikdåsemodul med startautomatik (ikke til GB 110 V-varianten) – Modul til energi-/udsugningssignal (EAA) til brug af startautomatikken på EAA. Yderligere informationer om modulerne fås på in- ternettet under "www.festool.com". 11 Miljø Apparatet må ikke bortskaffes med almindeligt husholdningsaffald! Ap- parater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gæl- dende nationale forskrifter skal overholdes. Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding. Informationer om REACh: www.festool.com/reach 12 EU-overensstemmelseserklæring Bemærk Beskadigelse af motoren

År for CE-mærkning: CTM 26 E, CTM 36 E,

diameteren til den tilkoblede slangen.

Tøm smussbeholderen.
