GEBRUIKSAANWIJZING CTM 48 E AC FESTOOL

Originele gebruiksaanwijzing

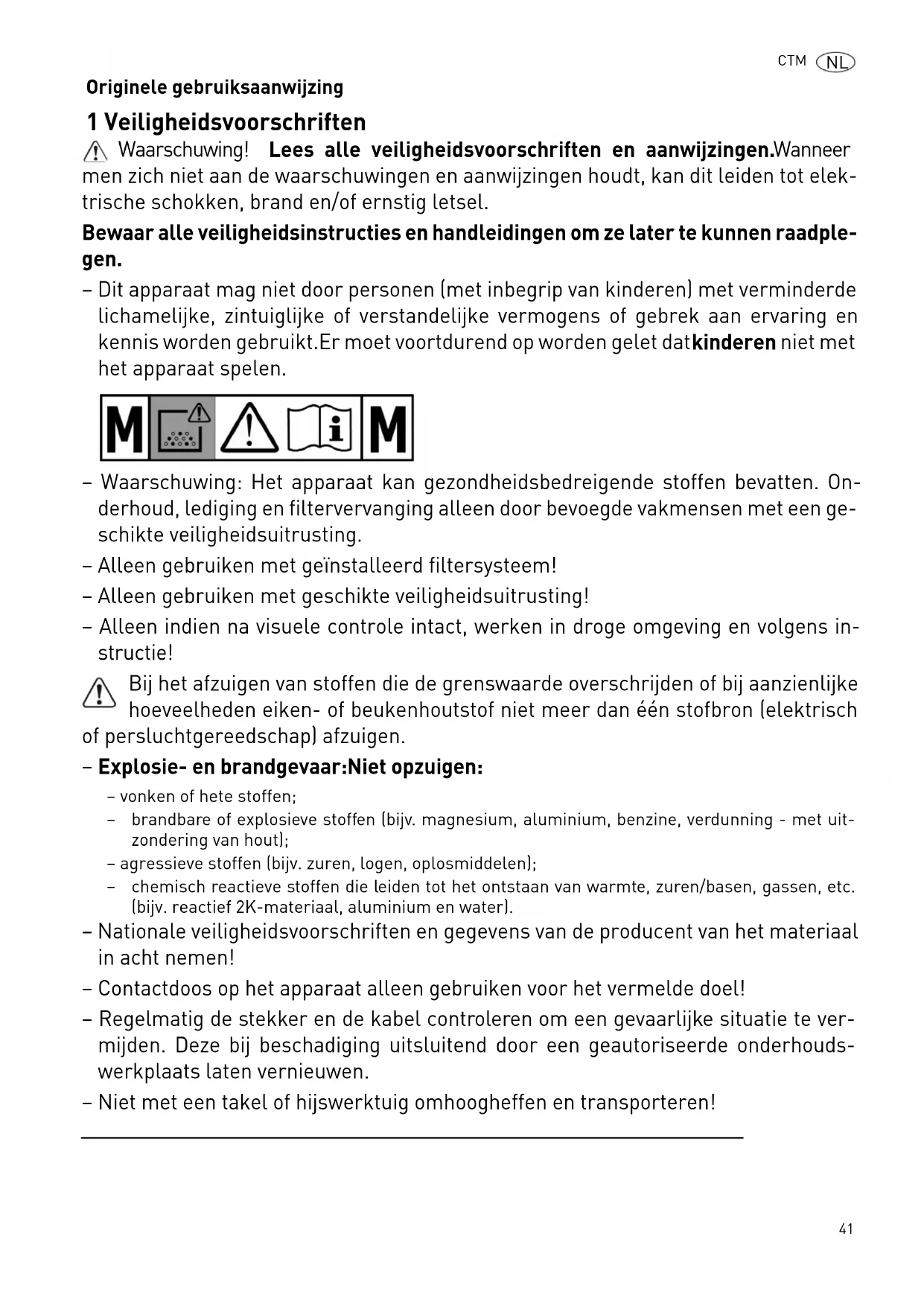

1 Veiligheidsvoorschriften

Waarschuwing! Lees alle verilgheidsvoorschriften en aanwijzingen. Wanner men zich nicht aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te können raadplegen.

• Dit apparaat mag Niet door personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis worden gebruikt. Er要去 voortdurend op worden gelet datkinderen nicht met het apparaat spelen.

• Waarschuwing: Het apparaat kan gezondheidsbedreigende stoffen bevatten. Onderhoud, lediging en filtervaming alleen door bevoegde vakmensen met een geschikte veiligheidsuitrusting.
• Alleen gebruiken met geinstalleerd filtersystem!
• Alleen gebruiken met geschikte veiligheidsuitrusting!
• Alleen indien na visuele controle intact, werken in droge omgeving en volgens instructie!

Bij het afzuigen van stoffen die de grenswaarde overschrijden of bij aanzienlijke hoeveelheden eiken- of beukenhoutstof nicht meer dan een stofbron (elektrisch of persluchtgereedschap) afzuigen.

-Explosie-en brandgevaar:Niet opzuigen:

-vonkenofhete stoffen;
- brandbare of explosieve stoffen (bijv. magnesium, aluminium, benzine, verdunning - met uitzondering van hout);
- agressieve stoffen (bijv. zuren, logen, oplosmiddelen);
- chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc. (bijv. reactief 2K-materialaal, aluminium en water).

• Nationale verilgheidsvoorschriften en gegevens van de producent van het materiaal inucht nemen!
• Contactdoos op het apparaat alleen gebruiken voor het vermelde doel!
• Regelmatig de stekker en de kabel controleren om een gevaarlijke situatie te vermijden. Deze bij beschadiging uitsluitend door een geauthoriseerde onderhoudswerkplaats lately vernieuwen.
• Niet met een takel of hijswerktuig omhoogheffen en Transporteren!

2 Symbolen 3 Toestelelementen

Sym- bool	Betekenis
!	Waarschuwing voor algemeen gevaar
	Waarschuwing voor elektrische schok
	Lees de gezbruiksaanwijzing en veilig- heidsvoorschriften!
	Draag een zuurstofmasker!
i	Tip, aanwijzing
	Handelingsinstructie
	Waarschuwing! Het apparaat kan gezondheidsbedreigende stoffen bevatten!
	Niet met het huisvuil meegeven.

[1-1] Sluitstop

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Mobiele afzuigapparaten

CTM 48 E, CTM 48 E LE

18.8 kg

CTM 48 E AC, CTM 48 E LE AC

19,6 kg

5 Gebruik volgens de voorschriften

Mobiele stofafzuiger geschikt voor

• het op- en afzuigen van stoffen tot 0,1mg / m^3 conform stofklasse 'M', waaronder ook hout- en lakstoffen,
• het opzuigen van water,
• een hogere belasting bij industrieel gebruik, conform IEC/EN 60335-2-69.

De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaatsvindt.

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequenie!

Risico van ongevallen

Gegevens op het typeplaatje in acht nemen.
Landspecifieke bijzonderheden in acht nemen.

6.1 Eerste inbedrijfstelling

Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
Haal de accessoiresuit de vuilcontainer[2-3] en de verpakking!
- Plaats een filter- of wegwerpstofzak in de vuil-container (zie hoofdstuk 7.7 en 7.8).
- Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.
- Monteer de kabelopwikkeling aan dechterzijde van de mobiele stofzuiger (zie Afbeelding [3]).
Sluit de zuigslang aan op het apparatus.

6.2 In-/Uitschakelen

Netstekker in een geaard stopcontact steken.

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startend gereedschap

Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait.

De schakelaar [1-11] dient als in-/uit-schakelaar.

Schakelaarstand '0'

Toestelcontactdoos [1-4] is stroomloos, mobiele stofzuiger is uitgeschakeld.

Schakelaarstand 'MAN'

Toestelcontactdoos [1-4] is stroomvoerend, mobiele stofafzuiger start.

Schakelaarstand 'Auto'

Toestelcontactdoos [1-4] is stroomvoerend, de mobiele stofzuiger start wanner het aangesloten gereedschap wordeningschakeld.

7 Installingen

7.1 Slangdiameter instellen

Stem de instelling van de slangdiameter [1-9] af op de aangesloten slangdiameter.
① Dit garandeert dat de luchtsnelheid in de af-zuigslang correct gemeten worden (zie hoofdstuk 7.9).

7.2 Elektrisch gereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

De maximale aansluitwaarde van de toestelcontactdoos in acht nemen (zie hoofdstuk Technische gegevens).
Elektrisch gereedschap uitschakelen.

Elektrisch gereedschap aansluiten op contactdoos [1-4].

7.3 Persluchtgereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

Persluchtgereedschap uitschakelen.

Inschakelautomaat bij persluchtgereedschap (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC of accessoires)

met persluchtmodule aan moduleslot[1-3]

Aanbeveling:

• Aanbouw van de toevoereenheid VE [495886]: perslucht gefilterd en geolied
• Gebruik IAS-systemet met IAS-aansluitstuk (454757) voor Festool persluchtgereedschap

Voorwaarde: bedrijfsdruk van het gereedschap 6 bar!

7.4 Zuigkracht afstellen

aan de draaiknop [1-10].

7.5 Rem vastzetten

Door de zwarte remhendel [1-15] over te halen wordt voorkomen dat de mobiele stofafzuiiger wegrolt. Hiervoor de mobiele stofzuiiger aan de voorkant enigszins optillen en de zwarte remhendel omlaag drukken tot deze inklikt. Voor vrijgave drukt u op de groene hendel [1-14].

7.6 Temperatuurbveiliging

Ter bescherming gegen oververhitting schakelt de temperatuurbveeligigde mobiele stofzuiger uit voordat de kritische temperatuur worden bereikt.

• Mobiele stofzuiger uitschakelen, ca. 5 minutes, laten afkoelen, inschakelen.
  1 Inschakelen nicht möglich: Contact opnemen met Festool onderhoudswerkplaats.

Filterzak uitenemen [4]

Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
Verwijlder de filterzak.
Voer de gelebruekte filterzak af in overeenstemming met de wettelijke bepalingen.
Maak de vuilcontainer [2-3]leeg.

Filterzakplaatsen [5]

Breng een neue filterzak (SC FIS-CT 26/36/48) in [Afbeelding [4]). Belangrijk: De filterzak-kraag krachtig op de inlaatfitting drukken.

• Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.
  Let erop dat de filterzak Niet tussen het bovenen ondergedeelte ingeklemd raakt.

7.8 Wegwerpstofzak verrangen

Wegwerpstofzak uitenemen [6]

Sluit de afzuiigopening [1-2]met de sluitstop [1-1].
- Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
Sluit de wegwerpstofzak.
Verwijder de wegwerpstofzak.
Voer de gezebruekte wegwerpstofzak af in overeenstemming met de wettelijke bepalingen.
Maak de vuilcontainer [2-3]leeg.

Wegwerpstofzakplaatsen [7]

Breng een neue wegwerpstofzak (ENS-CT26/36/48) in de inlaatsteun van de container en vergrendel.Deze.

Belangrijk: De openings aan de zijkant van de wegwerpstofzak dienen binnen de vuilcontainer te liggen. Let erop dat de grendel inklikt.

Leg de wegwerpstofzak over de rand van de container.

Let erop dat de contacten [10-2] vrij liggen.

• Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.

7.9 Volumestroombewaking

Bedraagt de luchtsnelheid in de afzuigslang minder dan 20~m / s , dan klinkt er om veiligheidsredenen een waarschuwingssignaal.

Mogelijk oorzaken Oplossing
Zuigkrachtregeling [1-10] op een te lage waarde ingesteld.	Zuigkrachtregeling op een hogere waarde instellen (zie hoofdstuk 7.4).
Draaiknop [1-9] Niet ingesteld op de aangesloten slangdiameter.	Juiste slangdiameter instellen (zie hoofdstuk 7.1).
Afzuigslang verstopt of geknikt. Verstopping of knik verwijdenen.
Filterzak vol. Nieuwe filterzakplaatsen (zie hoofdstuk 7.7).
Standaard filter verontreinigd. Standaard filter verlangen (zie hoofdstuk 9.1).
ALLEEN AUTOClean: standard filter reinigen (zie hoofdstuk 8.2).
Storing van de bewakingselektronika. Door Festooll klantendienstwerkplaats lately herstell-len.
Mogelijkke oorzaken Oplossing
Natzuigen. Rendementszekerheid nicht geschaad,	geen ingreep vereist.

8 V e i L i

8.1 Bediening

Slangdepot: Na beeindiging van het werk(Int. u de afzuigslang door de opening [8-3] leiden en in het opbergvak leggen. Door de opening [8-2] kunt u het netsnoer inbrengen en ook in het opbergvak leggen.

Systaineropbergruimte SysDoc: Aan het steunvlak kan m.b.v. de beiden schuiven [8-1] een Systainer worden bevestigd.

8.2 AUTO Clean - standard filter reinigen

[alleen varianten met AutoClean]

Alleen in combinatie met wegwerpstofzak (conform stofklasse M^ ).Niet bij het natzui-gen!

Alleen CTM 36 E AC-LHS: met de draaiknop [1-8] inschakelen.

Reiniginghandmatig

Apparaatschakelaar[1-11] op symbol AC draaien.

Volledige reiniging handmatig

Met de handpalm of afsluitschuif CT-VS [497926] de opening van het mondstuk of de slang 2 seconden afsluiten.
Apparaatschakelaar [1-11] op symbol AC draaien.

8.3 Bijzonderheden CTM 36 EAC-LHS

Om de mobiele stofafzuiger in combinatie met de PLANEX te gebruiken:

Knikvaste zuigslang D 36 mm x 3,5 m-AS gebruiken.
- Speciale afzuigmof voor het aansluiten van de PLANEX gebruiken.
Afsluitschuif CT-VS tussen aanzuigopening [1-2] en afzuigslang plaatsen.
Gereedschaphouder monteren.
Alleen met wegwerpstofzak gebruiken!

g 8.4 Droge stoffenopzuiigem

k e

VOORZICHTIG

Gezondheidsbedreigende stoffen Letsel aan de luchtwegen

Gebruik bij het afzuiigen van gezondheidsbedreigende stoffen een filter- of wegwerpstofzac!
- Gebruik het apparaat alleen met een functionerende volumestroombewaking.

Belangrijk bij het afzuiigen van stof van lopend elektrisch gereedschap:

Wanner de afzuiglucht in de ruimte worden teruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te zich. Om aan de vereiste grenswaarden te voldoen, mag de teruggevoerde volumestroom maximaal 50% van de verseluchtstroom (ruimtevolume V x ventilatiesnelheid LW ) bedragen. Neem bovendien de regionale voorschriften in acht.

Let op: Een vochtig standard filter loopt sneller dicht wanneer droge stof worden opzogen. Om deze reden dient het standard filter voor het opzuigen van stof gedroogd of door een droog exemplaar verrangen te worden.

8.5 Natte stoffen/vloeistoffen opzuigen

Filter- of wegwerpstofzak verwijden!

Aanbeveling: Gebruik het speciale natfilter [NF-CT].

Bij het bereiken van het maximale niveau worden het afzuiigen automatisch onderbroken.

Na het natzuigen het standard filter laten drogen!

VOORZICHTIG

Uittredend schuim en vloeistoffen

Apparaat direct uitschakelen en ledigen.

8.6 Na afloop van het werk

Alleen varianten met AutoClean: Standaard filter automatisch of met de hand reinigen (zie hoofdstuk 8.2).
- Mobiele stofafzüiger uitschakelen en stekker uit stopcontact halen.
Aansluitkabel opwikkelen.

Vuilcontainer ledigen.
Sluit de afzuiigopening [1-2]met de sluitstop [1-1].

WAARSCHUWING

Gezondheidsbedreigende stoffen

Letsel aan de luchtwegen

Reinig de mobiele stofafzuiger en alle accessoires volledig, zowel van binnen als van buiten, voordat u ze uit het verontreinigde gebied verwijdert.
Onderdelen die nicht volledig gereinigd können worden要去en voor het transport in een afgesloten, luchtdichte kunststof zak worden gedaan.
▶ Draag een zuurstofmasker!

Dit apparaat nooit buiten opslaan.

De mobiele stofafzuiger opbergen in een droge ruimte, beschermd gegen onbevoegd gebruik.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal voor alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact!
Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuzing te openen, mogen alleen door een geautorisere onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleendoor producent of serviceworkplaatsen:Dichtstbijzijnde adressen op:www.festool.com/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.com/service Beschadigde beveiligingsinrichtingen en onderdelen要去en op deskundige

wijze in een erkende en gespecialiseerde werkplaats gerepareerd en verrangen worden, voor zo-ver niets anders in de gebruiksaanwijzing aangegeven is.

Neem de volgende aanwijzingen in ache:

• Tenminste eenmaal perJAar een stoftechnische
  controle (bijv. op beschadiging van het filter, de

dichtheid van het apparaat en de werkking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is, lately uitvoeren.

-Wat Niet kan worden gereinigd, moet worden verwijderd. Hiervoor Niet-doorlatende zakken gebruiken.Toepasselijke afvoerregelingen in ache nemen!
- Voor het onderhoud door de gebruiker要去 het apparaat gedemonteerd, schoongemaakt en onderhonden worden,+zonder dat dit gevaar oplevert voor onderhoudspersoneel of andere personen. Tot de vereiste voorzorgsmaatregelen behoort ook het ontgiften voor demontage, het treffen van maatregelen voor lokaal gefilterde gecontroleerde ventilatie, op deplaats waar het apparaat wordt gedemonteerd, de reiniging van het onderhoudsgebied en een passendesoonlijke veiligheidsuitrusting.

9.1 Standaard filter verrangen

AANWIJZING

Beschadiging van de motor

Zuig nooit zonder standard filter, odomat de motor hierdoor beschadigd kan raken.

Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
Draai het bovendeel van het apparaat zo, dat het standard filter maar boven gericht is (Afbeelding[9]).
Haal de hendel [9-3] over en neem de opberghouser [9-2] Weg.
- Verwijder het gebruekte standard filter [9-1] en verzang het door een新产品 exemplaar.
Voer het gebruikte standard filter af in overeenstemming met de wettelijke bepalingen.
Breng de opberghouder [9-2] in en haal de hendel [9-3] over totdat deutsche inklikt.
- Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.

9.2 Vuilcontainer leegmaken

Na het wegemen van het bovendeel kan de vuil-. container [2-3] leeggemaaakt worden.

Reinig na het opzuigen van vloeistoffen regelmatig de niveausensoren [10-1] met een zachte doek en controllerer ze op beschadiging.

10 Accessoires

De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op het internet op www.festool.com.

10.1 Modules

Ter uitbreiding van de mobiele stofzuiger staan in het accessoireprogramma de volgende modules ter beschikking, die in een geauthoriseerde onderhoudswerkplaats in het moduleslot [1-3] können worden ingebouwd:

• persluchtmodule,
• contactdoosmodule met permanente stroomtoe-voer,
• contactdoosmodule met inschakelautomaat (niet voor de GB 110 V variant),
• module voor energieafzuigarm (EAA) voor gebruik van de inschakelautomaat aan de EAA.

Meer informatatie over de modules vindt u op het internet onder "www.festool.com".

11 Speciale gevaaromschrijving voor het milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze afl! Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese rechtlijk inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving die-nen oude elektrapparaten geschienen te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH:

www.festool.com/reach

12 EG-conformiteitsverklaring

Mobiele stofafzuiger Serienr.

CTM 26 E 495865, 495866, 495870

CTM 26 E AC 498732, 498734, 200443

CTM 36 E 495867, 495868, 495871

CTM 36 E AC 498735, 498736, 498740

CTM 36 E AC-LHS 500862, 500861, 500863, 500865

Mobiele stofafzuiger Serienr.
CTM 36 E LE 495869, 496947
CTM 36 E LE AC 498738
CTM 48 E	498006, 498007
CTM 48 E LE	498008
CTM 48 E AC	498763, 498764
CTM 48 E LE AC 498023
Jaar van de CE-markering:
CTM 26 E, CTM 36 E,	2009
CTM 36 E LE
CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC,	2010
CTM 36 E AC-LHS
CTM 48 E, CTM 48 E LE,	2011
CTM 48 E AC, CTM 48 E LE AC
Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:
2006/42/EG, 2004/108/EG (tot 19-04-2016), 2014/30/EU [vanaf 20-04-2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+ccrectie 1997+A1:2001+A2:2008, EN2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Wolfgang Zondler

Hoofd onderzoek, ontwikkeling en technische documentationatie

2015-07-20

Originalbruksanvisning
