Technische Daten	FESTOOL CTM 48 E AC Industriesauger, Saugleistung 1.200 W, Behältervolumen 48 Liter, Gewicht 14,5 kg.
Anwendung	Entwickelt für die Baustellenreinigung, Absaugung von Feinstaub, kompatibel mit FESTOOL Elektrowerkzeugen.
Wartung und Reparatur	Waschbarer HEPA-Filter, austauschbarer Staubbeutel, regelmäßige Wartung empfohlen zur Leistungs­erhaltung.
Sicherheit	Füllstandserkennungssystem, Überlastschutz, entspricht den geltenden Sicherheitsnormen.
Allgemeine Informationen	3 Jahre Garantie, Kundendienst verfügbar, Zubehör inklusive: Saugschlauch, verschiedene Aufsätze.

Häufig gestellte Fragen - CTM 48 E AC FESTOOL

Wie reinige ich den Filter des FESTOOL CTM 48 E AC Staubsaugers?

Um den Filter zu reinigen, nehmen Sie ihn aus dem Staubsauger, klopfen Sie ihn vorsichtig ab, um Staub zu entfernen, und spülen Sie ihn dann mit lauwarmem Wasser. Stellen Sie sicher, dass er vollständig trocken ist, bevor Sie ihn wieder einsetzen.

Warum funktioniert mein Staubsauger nicht?

Überprüfen Sie zuerst, ob das Gerät richtig angeschlossen ist und die Steckdose funktioniert. Wenn der Staubsauger immer noch nicht startet, kontrollieren Sie das Netzkabel und die Sicherung.

Welche Staubbeutel soll ich mit dem FESTOOL CTM 48 E AC verwenden?

Verwenden Sie nur FESTOOL Staubbeutel des Typs CT, um einen optimalen Betrieb zu gewährleisten und Verstopfungen zu vermeiden.

Wie wechsle ich den Staubbeutel?

Öffnen Sie das Beutelabteil, ziehen Sie den gebrauchten Beutel an der Lasche heraus, setzen Sie einen neuen Beutel ein und schließen Sie das Abteil wieder.

Mein Staubsauger macht seltsame Geräusche, was soll ich tun?

Ein ungewöhnliches Geräusch kann auf einen blockierten Gegenstand oder ein Motorproblem hinweisen. Überprüfen Sie Schläuche und Bürsten auf Verstopfungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie groß ist das Fassungsvermögen des Staubbehälters?

Der FESTOOL CTM 48 E AC hat ein Behältervolumen von 48 Litern.

Der Staubsauger riecht unangenehm, was soll ich tun?

Dies kann an einem vollen Staubbeutel oder einem verschmutzten Filter liegen. Ersetzen Sie den Beutel und reinigen oder wechseln Sie den Filter bei Bedarf.

Wie lagere ich meinen Staubsauger richtig?

Lagern Sie den Staubsauger an einem trockenen und kühlen Ort, fern von Wärmequellen. Wickeln Sie das Netzkabel auf, um Schäden zu vermeiden.

Kann der Staubsauger Flüssigkeiten aufsaugen?

Ja, der FESTOOL CTM 48 E AC ist zum Aufsaugen von Flüssigkeiten geeignet, aber beachten Sie die Anweisungen im Handbuch, um Schäden zu vermeiden.

Wie erkenne ich, wann der Filter ausgetauscht werden muss?

Wechseln Sie den Filter, wenn Sie eine Abnahme der Saugleistung bemerken oder wenn der Filter sichtbar verschmutzt oder beschädigt ist.

BEDIENUNGSANLEITUNG CTM 48 E AC FESTOOL

Tel.: +49 [0]7024/804-0

Telefax: +49 (0)7024/804-20608

www.festool.com

D	Originalbetriebsanleitung - Absaugmobil 6
GB	Original operating manual - Mobile dust extractors 13
F	Notice d'utilisation d'origine - Aspirateurs mobile 20
E	Manual de instrucciones original - Sistemas moviles de aspiracion 27
I	Instruzioni per l'uso originali - Unità mobili d'aspirazione 34
NL	Originele gebruiksaanwijzing - Mobiele afzuigapparaten 41
S	Originalbruksanvisning - Dammsugare 48
FIN	Alkuperäiset käytöohjeet - Siirrettävät imurit 55
DK	Original brugsanvisning - Støvsugere 62
N	Originalbruksanvisning - Mobil støv-/våtsuger 69
P	Manual de instruções original - Aspiradores moveis 76
RUS	Оригинал Ружовсква по заимлуатamen - Пыльдалиюшке appарATE 83
CZ	Original námodu k obsslze - Mobilní vysavače 91
PL	Oryginalna instrukcja eksploatacji - Odkurzacze mobilne 98

CTM 26 E, CTM 26 E AC,

CTM 36 E, CTM 36 E AC,

CTM 36 E LE, CTM 36 E LE AC,

CTM 36 E AC-LHS,

CTM 48 E, CTM 48 E AC,

CTM 48 E LE, CTM 48 E LE AC

Originalbetriebsanleitung

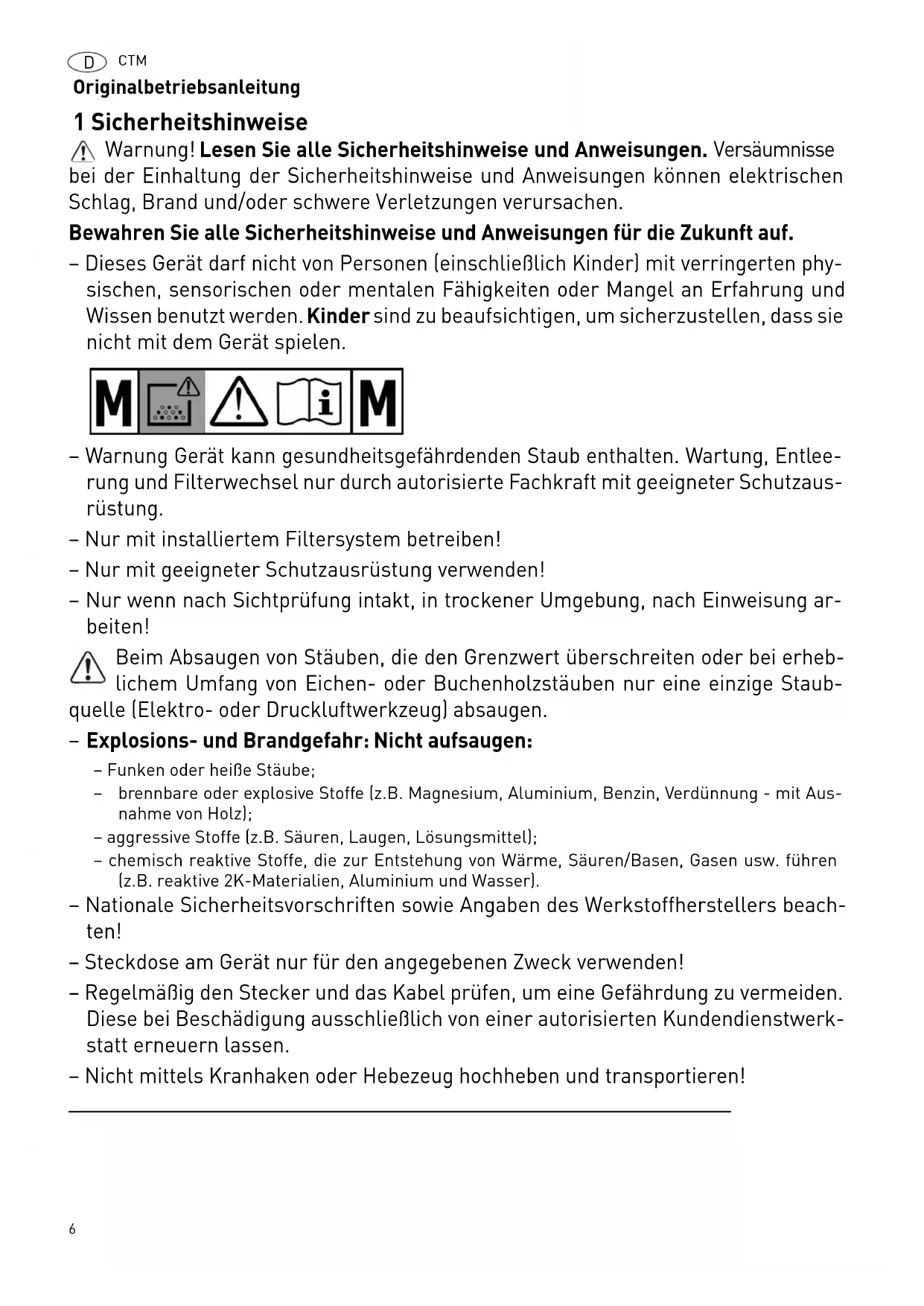

1 Sicherheitshinweise

Warning! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerätarf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

• Warning Gerät kann gesundheitsgeführenden Staub enthalten. Wartung, Entleerung und Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzausrüstung.
• Nur mit installiertem Filtersystem betreiben!
• Nur mit geeigneter Schutzausrüstung verwenden!
• Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung arbeiten!

Beim Absaugen von Stäuben, die den Grenzwert überschreiben oder bei erheblichem Umfang von Eichen- oder Buchenholzstäuben nur eine einzige Stauble (Elektro- oder Druckluftwerkzeug) absaugen.

- Explosions- und Brandgefahr: Nicht aufsaugen:

-Funken oder heiße Stäube;
- brennbare oder explosive Stoffe (z.B. Magnesium, Aluminium, Benzin, Verdünning - mit Ausnahme von Holz);
- aggressive Stoffe (z.B. Säuren, Laugen, Lösungsmittel);
- chemisch rektive Stoffe, die zur Entstehung von Wärme, Säuren/Basen, Gasen usw. führen (z.B. rektive 2K-Materialien, Aluminium und Wasser).

• Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beachten!
• Steckdose am Gerät nur für den angegebenen Zweck verwenden!
• Regelmäßig den Stecker und das Kabel prüfen, um eine Gefährdung zu vermeiden. These bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern halten.
• Nicht mittels Kranhaken oder Hebezeug hochheiten und transportieren!

2 S y m b 0

Symbol Bedeutung

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen!

Atemschutz tragen!

Tipp, Hinweis

Handlungsanweisung

Warning! Das Gerät kann gesundheitsgeführenden Staub enthalten!

Nicht in den Hausmull情况进行.

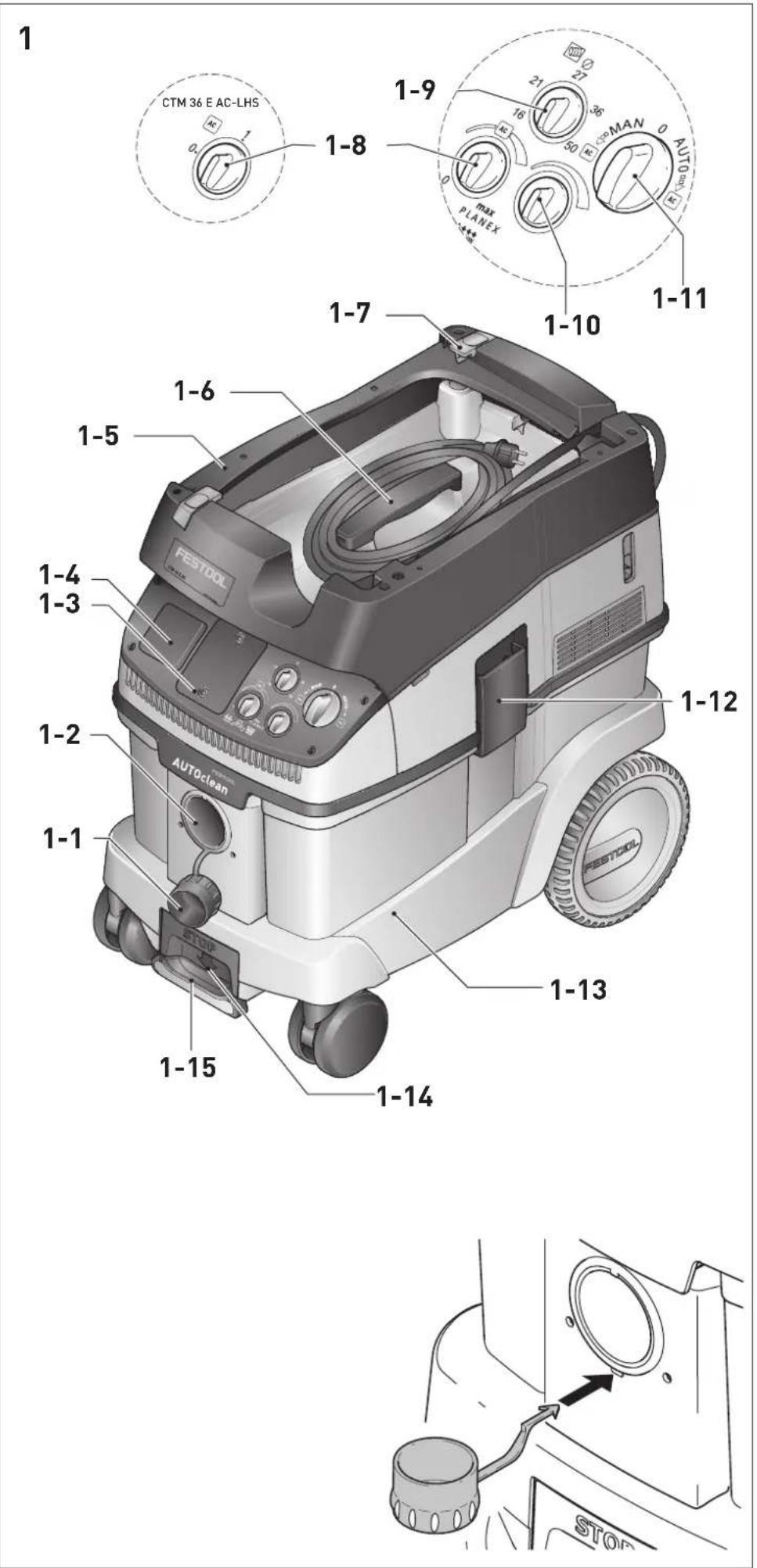

3 G e r a t

[1-2] Ansaugolfnung

[1-3] Modulsteckplatz (Druckluftmodul bei CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Gerätesteckdose

[1-5] Schlauchdepot

[1-6] Handgriff

[1-7] SysDoc

[1-8] Automatische Abreinigung (nur Varianten mit AutoClean)

[1-9] Schlauchdurchmesser-Einstellung

[1-10] Saugkraftregulierung

[1-11] Geräteschalter

[1-12] Verschlussklammer

[1-13] Schmutzbehälter

[1-15]Bremse

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

e e e m en

[1-1] Verschlussstopfen

4 Technische Daten

Absaugmobile
Leistungsaufnahme 350 - 1200 W
Anschlusswert an Gerätesteckdose max.	EU CH, DK GB 240 V/ 110 V	2400 W 1100 W 1800 W/ 500 W
Volumenstrom (Luft) max., Turbine 234 m³/h (3900 l/min)
Unterdruck max., Turbine 24000 Pa
Filteroberfläche 6318 cm²
Saugschlauch D 27 mm x 3,5 m-AS
Länge der Netzanschlussleitung 7,5 m
Schalldruckpegel nach EN 60704-2-1/ Unsicherheit K Schutzart IP X4		71 dB(A)/ 3 dB
Behälterinhalt	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	48 L
Abmessung L x B x H	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	740 x 406 x 1005 mm
Gewicht	CTM 26 E	13,9 kg
	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg

Absaugmobile

5 Bestimmungsgemeße Verwendung

Absaugmobil geeignet zum

• Auf- und Absaugen von Stäuben bis 0,1 mg/m³ entsprechend der Staubklasse 'M' darunter auch Holz- und Lackstäube,
  -Aufsaugen von Wasser,
• für erhöhte Beanspruchung bei gewerblicher Nutzung, gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

6 Inbetriebnahme

WARNING

Unzulässige Spannung oder Frequenz!

Unfallgefahr

Angaben auf Typenschild beachten.
Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

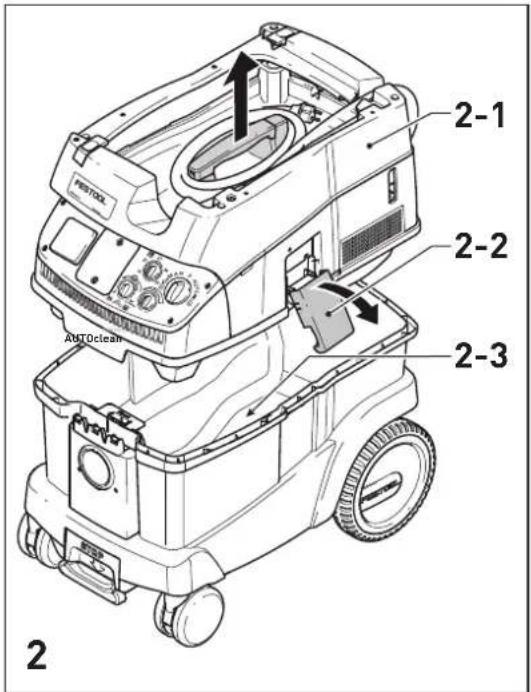

Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
Entnehmen Sie die Zubehörteile aus dem Schmutzbehälter [2-3] und der Verpackung!
Legen Sie einen Filter- oder Entsorgungssack in den Schmutzbehälter ein (siehe Kapitel 7.7 und 7.8).
- Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].

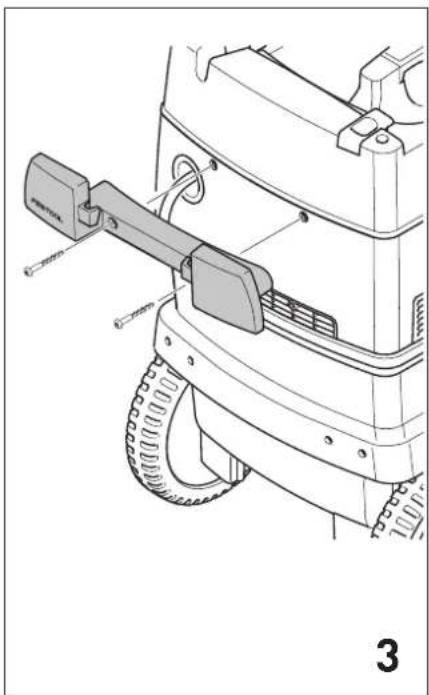

- Montieren Sie die Kabelaufwicklung an der Rückseite des Absaugmobils (siehe Bild [3]).
Schlieben Sie den Saugschlauch an das Gerät an.

6.2 Ein-/Ausschalten

Netzstecker in eine schutzgeerdete Steckdose stecken.

WARNING

Verletzungsgefahr durch unkontrolliert anlaufende Werkzeuge

Vor dem Drehen des Schalters auf die Schalterstellung "AUTO" oder "MAN" darauf achten, dass das angeschlossene Werkzeug ausgeschaltet ist.

Der Schalter [1-11] dient als Ein-/Ausschalter.

Schalterstellung '0'

Gerätesteckdose [1-4] ist stromlos, Absaugmobil ist ausgeschaltet.

Schalterstellung 'MAN'

Gerätesteckdose [1-4] ist stromführung, Absaug-mobil lauft an.

Schalterstellung 'Auto'

Gerätesteckdose [1-4] ist stromführung, Absaug-mobil startet beim Einsatz des angeschlossten Werkzeuges.

7 Einstellungen

7.1 Schlauchdurchmesser einstellen

Stellen Sie die Schlauchdurchmesser-Einstellung [1-9] auf den angeschlossenen Schlauchdurchmesser ein.
① Dies stellt sicher, dass die Luftgeschwindigkeit im Absaugschlauch korrekt gemessen wird (siehe Kapitel 7.9).

7.2 Elektrowerkzeug anschließen

WARNING

Verletzungsgefahr

Maximalen Anschlusswert an der Gerätesteck-dose beachten (siehe Kapitel Technische Daten).
Elektrowerkzeug ausschalten.

Elektrowerkzeug an Gerätesteckdose [1-4] anschließen.

7.3 Druckluftwerkzeug anschließen

WARNING

Verletzungsgefahr

Druckluftwerkzeug ausschalten.

Einschaltautomatik bei Druckluftwerkzeugen (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC oder Zubehr)

mit Druckluftmodul an Modulsteckplatz [1-3]

Empfehlung:

• Anbau der Versorgungseinheit VE [495886]: Druckluft gefiltert und geött
• Verwendung IAS-System mit IAS-Anschussstück (454757) für Festool Druckluftwerkzeuge

Voraussetzung: Betriebdruck des Werkzeuges 6 bar!

7.4 Saugkraft regulieren

am Drehknopf [1-10].

7.5 Bremse feststellen

Durch Umlegen des schwarzen Bremshebels [1-15] wird ein Wegrollen des Absaugmobils verhindert. Dazu das Absaugmobil an der Vorderseite leicht anheiten und den schwarzen Bremshebel bis zum Einrasten nach unter drücken. Drucken Sie zum Lösen den grünen Hebel [1-14].

7.6 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Temperatursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab.

Absaugmobil abschalten, ca. 5 Minuten abkühlen halten, anschalten.
Einschalten nicht möglich: Festool Kundendienstwerkstände kontaktieren.

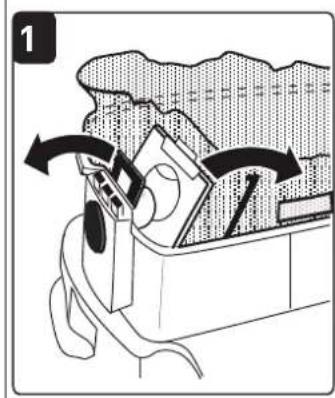

7.7 Filtersack (SC FIS-CT 26/36/48) wechseln

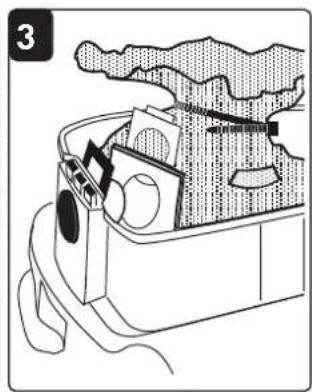

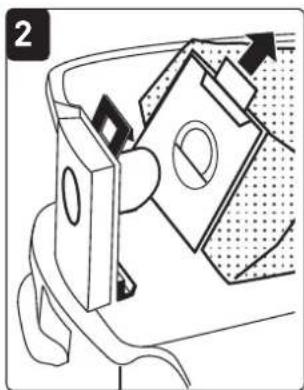

Filtersack entnehmen [4]

Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.

Entnehmen Sie den Filtersack.
Entsorgen Sie den gebrauchten Filtersack gemäß den gesetzlichen Bestimmungen.
Säubern Sie den Schmutzbehälter [2-3].

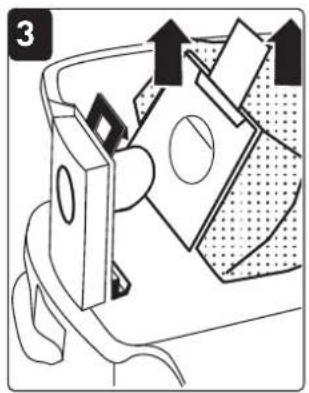

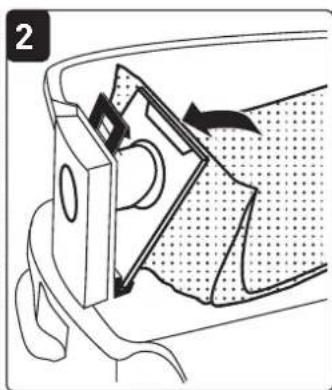

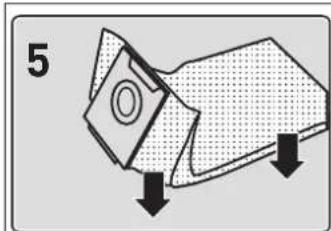

Filtersack einsetzen [5]

• Legen Sie einen neuen Filtersack (SC FIS-CT 26/36/48) in den Einlassstutzen des Behalters ein und verriegeln Sie diesen. Wichtig: Achten Sie darauf, dass der Riegel einrastet.
• Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].
  ① Achten Sie darauf, dass der Filtersack nicht zwischen Ober- und Unterverteil eingeklemmt wird.

7.8 Entsorgungssack wechseln

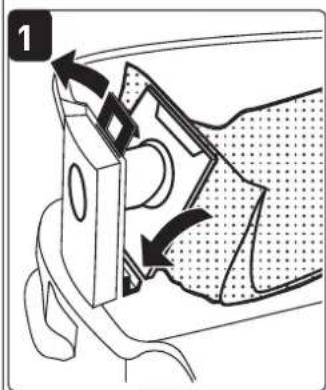

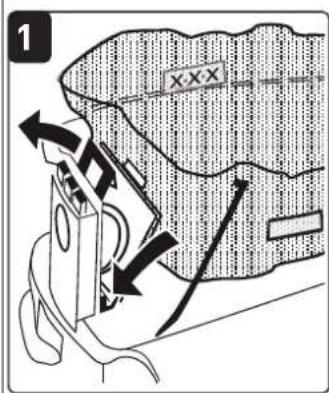

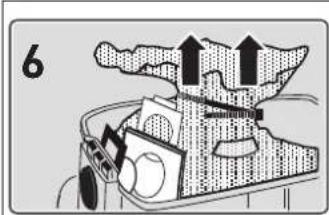

Entsorgungssack entnahmen [6]

Schlieben Sie die Absaungsfnung [1-2] mit dem Verschlussstopfen [1-1].
Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
Verschlieben Sie den Entsorgungssack.
Entnehmen Sie den Entsorgungssack.
Entsorgen Sie den gebrauchten Entsorgungs-sack gemäß den gesetzlichen Bestimmungen.
Säubern Sie den Schmutzbehälter [2-3].

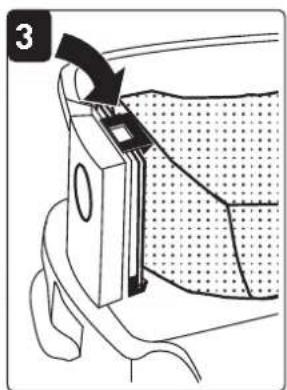

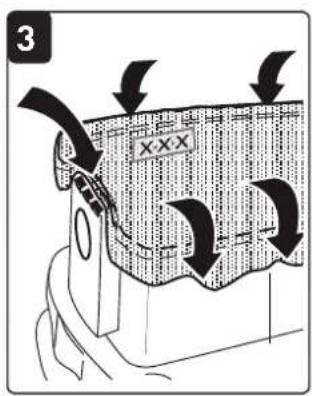

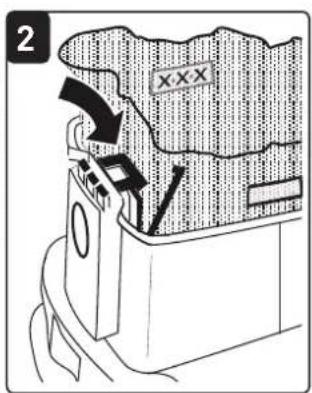

Entsorgungssack *\*

• Legen Sie einen neuen Entsorgungssack (ENS-CT26/36/48) in den Einlassstutzen des Behalters ein und verriegeln Sie diesen.
  Wichtig: Die seitlichen Öffnungen des Entsorgungssackes müssen innerhalb des Schmutzbehalters liegen. Achten Sie darauf, dass der Riegel einrastet.
  Legen Sie den Entsorgungssack über den Behälterrand.

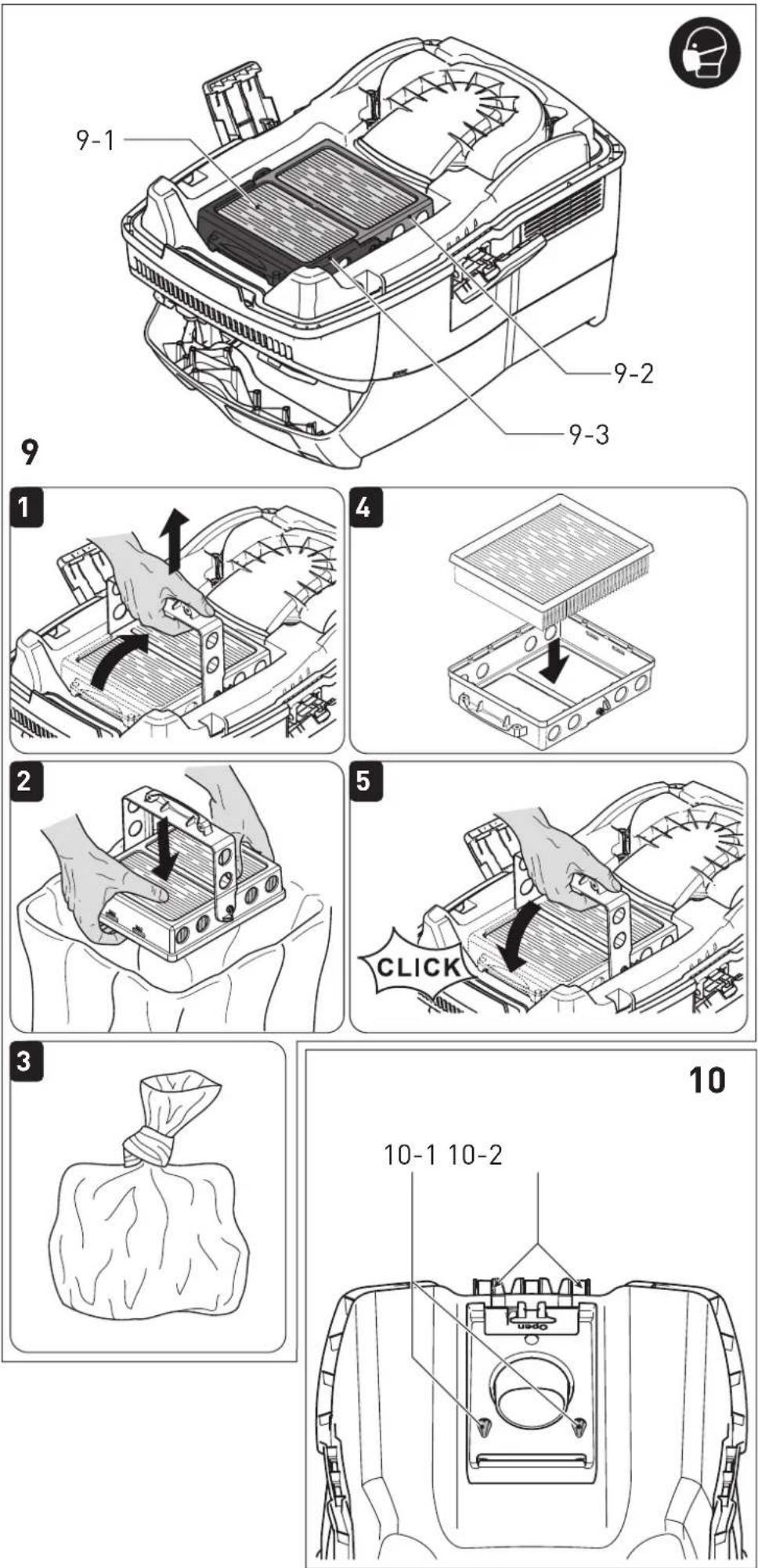

Achten Sie darauf, dass die Kontakte [10-2] frei liegen.

• Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].

7.9 Volumenstromüberwachung

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20~m / s , ertont aus Sicherheitsgründen ein akustisches Warnsignal.

Mögliche Ursachen Behebung
Saugkraftregulierung [1-10] auf zu geringen Wert gestellt.	Saugkraftregulierung auf höheren Wert stellen (siehe Kapitel 7.4).
Drehknopf [1-9] nicht auf den angeschlossenen Schlauchdurchmesser eingestellt.	Richtigen Schlauchdurchmesser einstellen (siehe Kapitel 7.1).
Saugschlauch verstopft oder abgeknett. Verstopfung oder Abknickung beseitigen.
Filtersack voll. Neuen Filtersack einsetzen (siehe	Kapitel 7.7).
Hauptfilter verschmutzt. Hauptfilter wechseln (siehe	he Kapitel 9.1).NUR AUTOClean: Hauptfilter abreinigen (siehe Kapitel 8.2).
Fehlfunktion der Überwachungselektronik. Durch	Festool Kundendienstwerkstätte beheben las- sen.
Nasssaugen. Funktionssicherheit nicht beeinträcht	tigt, keine Maß-nahmen erforderlich.

8 A r b e i

8.1 Handhabung

Schlauchdepot: Nach der Arbeit konnen Saugschlauch durch die Öffnung [8-3] führen und im Schlauchdepot ablegen. Durch die Öffnung [8-2] konnen Sie das Netzkabel führen und ebenfalls im Schlauchdepot ablegen.

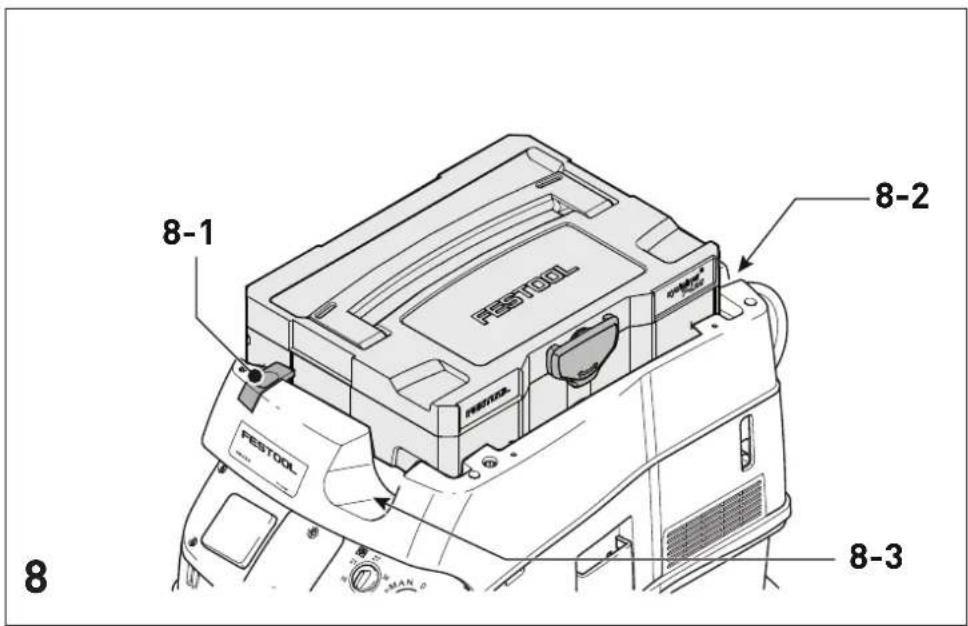

Systainerablage SysDoc: Auf der Ablagefläche{lssst sich mit den beiden Schiebern [8-1] ein Systainer befestigen.

8.2 AUTO Clean - Hauptfilter abreinigen (nur Varianten mit AutoClean)

Nur in Verbindung mit Entsorgungssack

(Erfüllung Staubklasse 'M'). Nicht beim Nasssaugen!

Automatische Abreinigung

Am Drehknopf [1-8] Frequenz einstellen.

Nur CTM 36 E AC-LHS: am Drehknopf [1-8] einschalten.

Manuelle Abreinigung

Geräteschalter [1-11] auf Symbol AC drehen.

Manuelle Vollabreinigung

Mit der Handfläche oder Verschlusssschieber CT-VS (497926) Düsen- oder Saugschlauchöffnung 2 Sekunden verschreiben.
Geräterschalter [1-11] auf Symbol AC drehen.

8.3 Besonderheiten CTM 36 E AC-LHS

Um das Absaugmobil in Kombination mit dem PLANEX zu verwenden:

Knickfesten Saugschlauch D 36 mm x 3,5 m-AS verwenden.
Spezial-Saugmuffe zum Anschlieben des PLANEX verwenden.
Verschlusssschieber CT-VS zwischen Ansaugoffnung [1-2] und Saugschlauch einsetzen.
Werkzeughalter montieren.

Nur mit Entsorgungssack verwenden!

8.4 Trockene Stoffe saugen

VORSICHT

Gesundheitsgehrdende Stäube Verletzung der Atemwege

Verwenden Sie beim Absaugen gesundheitsgefahrder Stoffe einen Filter- oder Entsorgungssack!
Benutzen Sie das Gerät nur mit Funktionierender Volumenstromüberwachung.

Beachten Sie beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen:

Wenn die Abluft in den Raum zurückgeführrt wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, davon der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstros (Raumvolumen V x Luftwechselrate LW ) betragen. Beachten Sie außer dem die regionalen Bestimmungen.

Beachten Sie: Ein feuchter Hauptfilter setzt sich Schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus thisem Grund sollte der Hauptfilter vor dem Aufsagen von Stäuben getrocknet oder durch einen Trockenen ersetzt werden.

8.5 Nasse Stoffe/Flüssigkeiten saugen

Filter- oder Entsorgungssack entfern!

Empfehlung: Speziellen Nassfilter (NF-CT) verwenden.

Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen.

Nach dem Nasssaugen, Hauptfilter trocknen las-
sen!

VORSICHT

Austretender Schaum und Flüssigkeiten

Gerat sofort abschalten und leeren.

8.6 Nach der Arbeit

Nur Varianten mit AutoClean: Hauptfilter automatisch oder manuell abreinigen [siehe Kapitel 8.2].
Absaugmobil abschalten und Netzsteckerziehen.
Netzanschlussleitung aufwickeln.
Schmutzbehälter entleeren.
Schlieben Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1].

WARNING

Gesundheitsgefrhrdende Stäube Verletzung der Atemwege

Reinigen Sie das Absaugmobil und samentliches Zubehor durch Absaugen und Abwischen vollständig (innen und außen), bevor Sie es aus dem verunreinigten Bereich entfernen.
Teile, die nicht vollständig gereinigt werden konnen, müssen für den Transport luftdicht in einem Kunststoffsack verschlossen werden.
▶Tragen Sie einen Atemschutz!

Dieses Gerät nur in Innenräumen aufbewahren.

Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen.

9 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdoseziehen!
Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorhäusers erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten: Nachstgelegene Adresse unter: www.festool.com/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Beschädigte Schutzeinrichtungen und Teile müssen sich gemäß durch eine

anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

Folgende Hinweise beachten:

• Mindestens einmal jährlich staubtechnische Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Person.
• Was sich nicht reinigen{lasset, muss entsorgt werden. Dazu undurchlüssige Beutel verwenden. Gültige Entsorgungsbedingungen beachten!
  Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne eine Gefahr für Wartungspersonal oder andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Entgiftung vor dem Auseinandernehmen, Vorsorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät auseinander genommen wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

9.1 Hauptfilter wechseln

HINWEIS

Schädigung des Motors

Saugen Sie nie ohne eingebautem Hauptfilter, da dies den Motor schädigen kann.

Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
Drehen Sie das Geräteoberteil, so dass den Hauptfilter nach oben gerichtet ist [Bild [9]].
Legen Sie den Hebel [9-3] um undnehmen Sie die Halterung [9-2] ab.
Entnehmen Sie den gebrauchten Hauptfilter[9-1] und ersetzen Sie diesen durch einen neuen.
Entsorgen Sie den gebrauchten Hauptfilter gemäß den gesetzlichen Bestimmungen.
- Setzen Sie die Halterung [9-2] ein und legen Sieden Hebel [9-3] bis zum Einrasten um.
- Setzen Sie das Oberteil [2-1] auf und schlieben Sie die Verschlussklammern [2-2].

9.2 Schmutzbehälter leeren

Nach Abnehmer des Oberteils kann der Schmutzbehälter [2-3] entleert werden.

• Reinigen Sie nach dem Saugen von Flüssigkeiten regelmäß die Füllstandssensoren [10-1] mit einem weichen Tuch und entsprechenden Sie diese auf Beschädigungen.

10 Zubehör

Die Bestellnummern für Zubehör und Filter finden Sie in Ihr Frem Feststool Katalog oder im Internet unter "www.festool.com".

10.1 Module

Zur Erweiterung des Absaugmobils stehen im Zubehörprogramm folgende Module zur Verfügung, die am Modulsteckplatz [1-3] durch eine autorisierte Kundendienstwerkstatt eingebaut werden können:

• Druckluftmodul,
• Steckdosenmodul mit permanenter Stromzufuhr,
• Steckdosenmodul mit Einschaltautomatik (nicht für GB 110 V Variante),
  Modul für Energieabsaugampel (EAA) zur Nutzung der Einschaltautomatik an der EAA.

Weiter Informationen zu den Modulen erhalten Sie im Internet unter "www.festool.com".

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehor und Verpackungen einer umweltgerechten Wiederverwertung zuführn. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elek- tro- und Elektronik-Altgerate und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zur REACH: www.festool.com/reach

12 EG-Konformitätserklarung

Absaugmobil Serien-Nr

CTM 26 E 495865, 495866, 495870

CTM 26 E AC 498732, 498734, 200443

Absaugmobil Serien-Nr

CTM 36 E 495867, 495868, 495871

CTM 36 E AC 498735, 498736, 498740

CTM 36 E AC-LHS 500862, 500861, 500863, 500865

CTM 36 E LE 495869, 496947

CTM 36 E LE AC 498738

CTM 48 E 498006, 498007

CTM 48 E LE 498008

CTM 48 E AC 498763, 498764

CTM 48 E LE AC 498023

Jahr der CE-Kennzeichnung:

CTM 26 E, CTM 36 E, 2009

CTM 36 E LE

CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, 2011

CTM 48 E AC, CTM 48 E LE AC

Wir erklären in alleiniger Verantwortung, dass die-ses Produkt mit allen relevanten Anforderungenfolgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG [bis 19.04.2016], 2014/30/EU (ab 20.04.2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+Corri-gendum 1997+A1:2001+A2:2008, EN 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Wolfgang Zondler

Leiter Forschung, Entwicklung, technische Dokumentation

2015-07-20

4 Technische gegevens

Mobiele afzuigapparaten
Opgenomen vermogen 350 - 1200 W
Aansluitwaarde van toestelcontact-doos max.	EU CH, DK GB 240 V/ 110 V	2400 W 1100 W 1800 W/ 500 W
Volumestroom (lucht) max., turbine 234 m³/h (3900 l/min)
Onderdruk max., turbine 24000 Pa
Filteroppervlak 6318 cm²
Afzuigslang D 27 mm x 3,5 m-AS
Lente van het netsnoer 7,5 M
Geluidsdrukniveau volgens EN 60704-2-1 / Onzekerheid K 71 dB(A) / 3 dB
Beveiligingsklasse IP X4
Containerinhoud	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		48 L
Afmetingen L x B x H	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		740 x 406 x 1005 mm
Gewicht	CTM 26 E	13,9 kg
	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg
CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		15,2 kg

Automatische Reinigung

Met de draaiknop [1-8] de frequently instellen.

Automatisch rengöring
