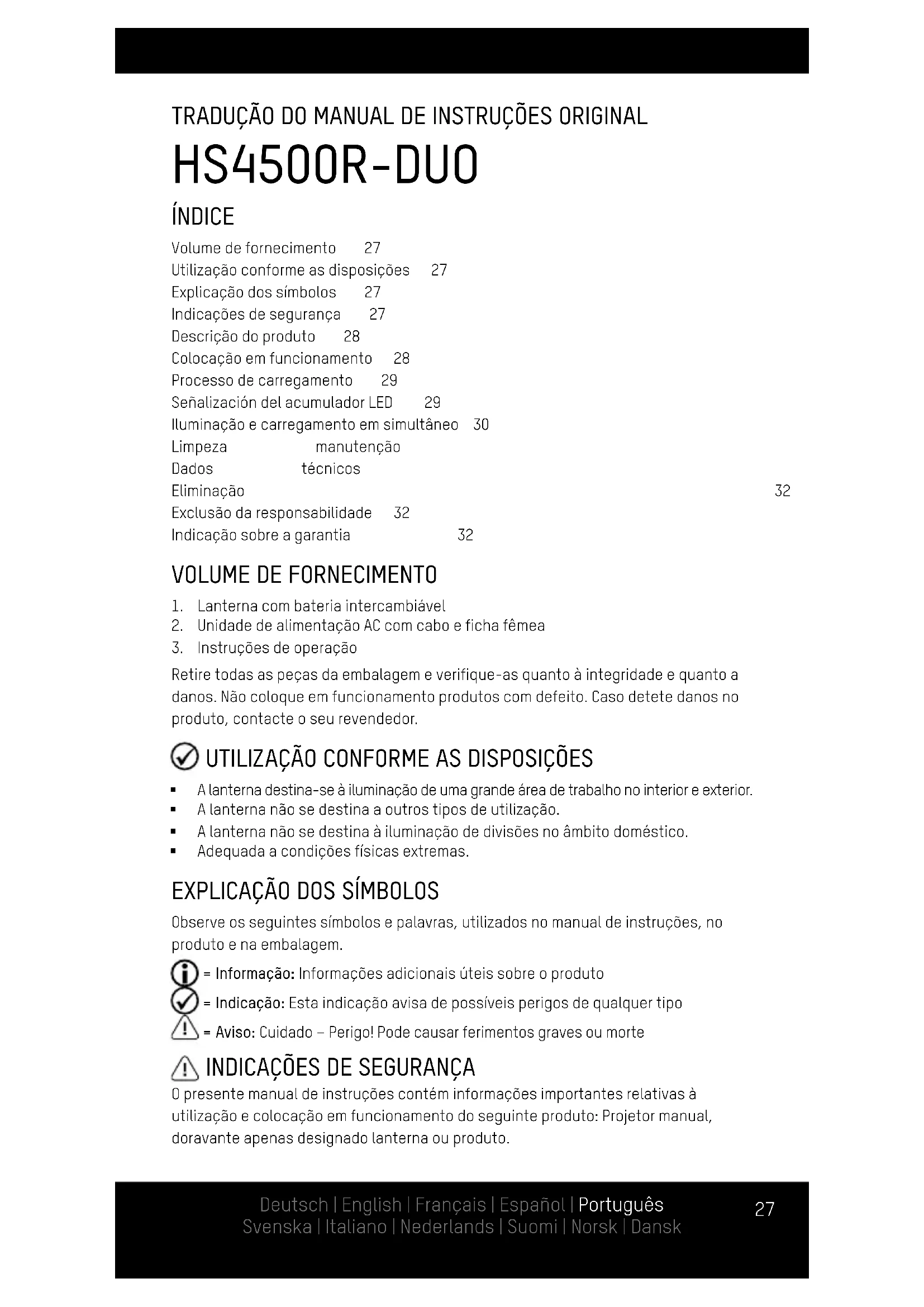

MANUAL DE UTILIZADOR HS4500RDUO ANSMANN
Utilização conforme as disposições 27
Explicação dos símbolos 27
Indicações de segurança 27
Descrição do produto 28
Colocação em funcionamento 28
Processo de carregamento 29
Iluminação e carregamento em simultâneo 30
Limpeza manutenção
Dados técnicos
Eliminação
Exclusão da responsabilidade 32
Indicação sobre a garantia 32
32
VOLUME DE FORNECIMENTO
- Lanterna com bateria intercambiável
- Unidade de alimentação AC com cabo e ficha fêmea
- Instruções de operação
Retire todas as peças da embalagem e verifique-as quanto à integridade e quanto a danos. Não coloque em funcionamento produtos com defeito. Caso detete danos no produto, contacte o seu revendedor.
UTILIZAÇÃO CONFORME AS DISPOSIÇÕES
- A lanterna destina-se à iluminação de uma grande área de trabalho no interior e exterior.
A lanterna não se destina a outros tipos de utilização.
A lanterna não se destina à iluminação de divisões no âmbito doméstico.
■ Adequada a condições físicas extremas.
EXPLICAÇÃO DOS SÍMBOLOS
Observe os seguintes símbolos e palavras, utilizados no manual de instruções, no produto e na embalagem.
= Informação: Informações adicionais úteis sobre o produto
= Indicação: Esta indicação avisa de possíveis perigos de qualquer tipo
= Aviso: Cuidado – Perigo! Pode causar ferimentos graves ou morte
INDICAÇÕES DE SEGURANÇA
O presente manual de instruções contém informações importantes relativas à utilização e colocação em funcionamento do seguinte produto: Projetor manual, doravante apenas designado lanterna ou produto.
Antes de utilizar a sua lanterna pela primeira vez, leia atentamente este manual de instruções e proceda em conformidade. Guarde este manual de instruções para utilização posterior ou para o proprietário subsequente. Em caso de inobservância deste manual de instruções e das indicações de segurança, podem ocorrer danos no produto e riscos (ferimentos) para o utilizador e outras pessoas.
O manual de instruções refere-se às normas e regras válidas da União Europeia. Para o efeito, respeitar também a legislação e diretrizes específicas de cada país.
em atenção as indicações de segurança!
Evitar lesões oculares - Nunca olhe diretamente para o feixe de luz nem direcione a luz para o rosto de outras pessoas. Se tal ocorrer durante muito tempo, a percentagem de luz azul pode causar perigo para a retina. Caso um feixe de luz incida nos olhos, estes devem ser fechados e a cabeça afastada do feixe de luz.
Esta lanterna excede as condições de utilização sem risco. O risco na utilização depende do modo como o utilizador lida com a lanterna.
- Indicações relativas à lanterna, fonte de alimentação, assim como tensão de rede na tomada devem coincidir com a placa de características.
- Em caso de danos na caixa, fichas, cabos ou fonte de alimentação não colocar o produto em funcionamento.
- Dirija-se ao comerciante autorizado ou ao fabricante através do endereço de assistência técnica.
- Não abrir nem modificar o produto! Os trabalhos de reparação podem apenas ser realizados pelo fabricante ou por um técnico de serviços encarregue por ele ou por uma pessoa igualmente qualificada.
- Mantenha as crianças afastadas do produto e da embalagem. O produto não é um brinquedo. As crianças devem ser supervisionadas para garantir que não brincam com o produto.
Este produto não se destina à utilização por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais diminuídas ou não possuam experiência e conhecimento relativamente ao manuseamento deste produto. Tais pessoas devem ser, em primeiro lugar, instruídas por um supervisor responsável pela sua segurança ou supervisionadas durante a operação do produto!
- A fonte de luz LED não é substituível. Quando terminar a sua vida útil, é necessário substituir toda a lanterna.
- Todos os objetos iluminados devem estar afastados pelo menos 10 cm da lanterna!
- A lanterna apenas pode ser utilizada em condições de utilização adequadas.
- A lanterna não pode ser colocada no lado da fonte de iluminação ou cair nesse lado. Aqui existe perigo de incêndio. Para evitar uma queda, a lanterna apenas pode ser utilizada em condições de utilização adequadas.
- Não cobrir o produto.
■ O produto não é um brinquedo.
■ Manter o produto fora do alcance das crianças!
- A inobservância das indicações de segurança pode causar danos no aparelho ou conduzir a ferimentos graves em pessoas!
■ Leia também os manuais de instruções dos aparelhos a ligar à entrada USB
■ Mantenha o produto sempre seco
- O produto contem uma bateria de iões de lítio substituível. Não atire o produto para o fogo!
- O produto pode apenas ser carregado apenas em espaços fechados, secos e amplos, afastado de materiais e líquidos combustíveis. A inobservância pode causar queimaduras e incêndio.
- Nunca abrir, esmagar, aquecer ou incendiar uma bateria.
- Não utilizar o produto em ambiente potencialmente explosivo e à chuva e não expor a calor excessivo.
- Não utilizar o produto caso este aparente estar danificado
- Nunca inergir o produto em água ou outros líquidos. Nunca tocar num aparelho ligado à corrente elétrica, caso este tenha caído na água. Nesse caso desligar de imediato a ficha de rede.
A inobservância das indicações de segurança pode causar danos no aparelho ou conduzir a ferimentos graves em pessoas!
DESCRIÇÃO DO PRODUTO
1 Pega
2 Botão de ligar/desligar
3 Indicador de capacidade da bateria
4 Lâmpadas LED rebatíveis
5 Pé de apoio rotativo
6 Bateria
7 Botão de desbloqueio
8 Botão para indicador da capacidade da bateria
9 Indicador de capacidade da bateria
10 Porta USB
11 Tomada de carga
COLOCAÇÃO EM FUNCIONAMENTO
O interruptor encontra-se no lado superior da caixa.
Premir 1x: 25%
Premir 2x: 50%
Premir 3x: 75%
Premir 4x: 100%
Premir 5x: Desl.
PROCESSO DE CARREGAMENTO
Carregar completamente a bateria antes da primeira utilização. Em caso de armazenamento durante um período mais longos, carregar no mínimo 2x por ano para evitar a descarga total da bateria.
O carregamento ocorre através da fonte de alimentação fornecida. Para o efeito, retirar a bateria da lanterna. Para o efeito, premir o botão de desbloqueio e puxar a bateria para fora da lanterna. Em seguida, inserir o cabo de carregamento na tomada de carregamento e a fonte de alimentação na tomada.
O estado da carga ou a capacidade restante é indicada através de LEDs de estado no lado superior da lanterna ou na bateria substituível.
Indicação do estado de carga e capacidade durante o processo de carregamento:
1 LED | 1 LED pisca: 0 - 20%
2 LED | 1 LED acende + 1 LED pisca: 21 - 40%
3 LED | 2 LEDs acendem + 1 LED pisca: 41–60%
4 LED | 3 LEDs acendem + 1 LED pisca: 61–80%
5 LED | 4 LEDs acendem + 1 LED pisca: 81-99%
5 LED | 5 LEDs acendem 100% (completamente carregada)
Indicação da capacidade restante durante a iluminação:
5 LEDs acendem: 81–100%
4 LEDs acendem: 61 - 80 %
3 LEDs acendem: 41 - 60 %
2 LEDs acendem: 21 - 40 %
1 LED acende: 10 - 20 %
1 LED pisca: <10 %
Aviso de capacidade da bateria reduzida:
O aviso inicia aprox. 10 minutos antes da desconexão automática. O aviso é indicado pela tripla desativação das luzes em sequência rápida. Esta função repete-se a cada 15 s. Neste estado, carregar imediatamente a bateria.
i ILUMINAÇÃO E CARREGAMENTO EM SIMULTÂNEO
A lanterna não pode ser operada durante o carregamento, dado que é necessário retirar a bateria da lanterna para o carregamento.
MECANISMO DE SUPORTE (TRIPÉ, ÍMAN, ETC.)
Caso a lanterna seja fixa com um mecanismo de suporte deve ser assegurado um suporte firme / bom apoio do mesmo para evitar possíveis danos devido a queda da lanterna.
FICHA DE CARREGAMENTO USB (FUNÇÃO POWERBANK) NA BATERIA
Com a porta de carregamento USB na bateria, podem ser carregadas aplicações com uma corrente de carga máx. de 2100mA. Para isso, ligar o aparelho a carregar a um cabo USB e, de seguida, inserir na tomada de carregamento. Em caso de não utilização, voltar a desligar.
A função Powerbank pode apenas ser utilizada com a bateria retirada da lanterna.
LIMPEZA/MANUTENÇÃO
Trabalhos de limpeza apenas com a ficha de alimentação desligada!
- Efetuar trabalhos de limpeza apenas com um pano ligeiramente húmido. Em seguida, secar bem com um pano seco.
- Nunca inergir o produto em água ou outros líquidos.
- Garantir que não entra qualquer líquido na caixa.
- Não utilizar escovas duras ou objetos afiados para a limpeza.
Se a lanterna for utilizada incorretamente, tal pode causar danos:
- Não atirar ou deixar cair
- Utilizar apenas no estado original
- Não utilizar dentro da embalagem
■ Desligar após a utilização
DADOS TÉCNICOS DA LANTERNA
| Número de artigo 1600-0358 | |
| Tensão de entrada 20V CC | |
| Corrente de entrada 1.1A | |
| Bateria Bateria de iões de lítio 14.8V | 5200mAh | 76.96Wh | |
| Fluxo luminoso 100%: 4500lm | 75%: 3000lm | 50%: 1500lm | 25% 750lm | |
| Duração de iluminação 100%: 2h | 75%: 3.5h | 50%: 6.0h | 25%: 12.0h | |
| Tempo de carga 4.5h | |
| Índice de reprodução de cor CRI Ra > 80 | |
| Classe de proteção do refletor de construção | IP54 (apenas com a caixa fechada) |
| Resistência ao impacto IK07 | |
| Classe de proteção III | |
| Temperatura de armazenamento | -20°C... 60°C |
| Temperatura de funcionamento | -10°C... 40°C |
| Temperatura de carregamento | 0°C... 40°C |
| Peso da lanterna incl. bateria | 2 140g |
| Dimensões da lanterna 288 x 176 x 131mm | |
| Faixa da altura de montagem | 0m - máx. 2,99m |
DADOS TÉCNICOS DA FONTE DE ALIMENTAÇÃO
| Tensão de entrada 100 - 240V AC | |
| Frequência da alimentação de CA 50/60 Hz | |
| Corrente de entrada 0,6A | |
| Tensão de saída | 20,0V DC |
| Corrente de saída | 1,1A |
| Puissance de sortie | 22,0W |
| Eficiência média no modo ativo | 85,9% |
| Eficiência a carga baixa (10%) | 76,4% |
| Consumo energético em vazio 0,10W | |
| Classe de proteção | II |
Temperatura de armazenamento -20°C ... 60°C
Temperatura de funcionamento 0°C ... 40°C
LEGENDA
Classe de proteção II
Classe de proteção III
Utilização apenas em espaços interiores
Conformidade com as diretivas UE
Não olhar diretamente para a fonte de luz
Resíduos eletrónicos (diretiva REEE)
Respeitar o manual de instruções!
Distância mínima em relação a objetos iluminados
Classe de eficiência energética 6
i INDICAÇÕES RELATIVAS AO MEIO AMBIENTE | ELIMINAÇÃO
Nunca elimine o produto junto com o lixo doméstico. Elimine o produto através de uma empresa de eliminação de resíduos autorizada ou de sistemas públicos de eliminação. Observe as normas em vigor. Em caso de dúvida, contacte a empresa responsável pela eliminação de resíduos. Encaminhe todos os materiais da embalagem para eliminação ambientalmente correta. Pilhas e baterias usadas são lixo especial e devem ser eliminadas de acordo com a legislação nacional, não podem ser eliminadas junto com o lixo doméstico.
i EXCLUSÃO DA RESPONSABILIDADE
As informações das presentes instruções de operação podem ser alteradas sem aviso prévio. Não assumimos qualquer responsabilidade por danos diretos, indiretos, acidentais ou outros ou por danos subsequentes decorrentes do manuseamento incorreto ou da inobservância das informações contidas no presente manual de instruções. Em caso de utilização errada da lanterna, não assumimos qualquer responsabilidade e não garantimos qualquer prestação de garantia.
i Indicações relativas à garantia
O produto tem uma garantia de 3 anos. A garantia exclui danos no aparelho decorrentes da inobservância das instruções de operação. Os nossos regulamentos da garantia podem ser consultados em www.ansmann.de
Sujeito a alterações técnicas. Não nos responsabilizamos por erros de impressão.
