Marke	Ansmann
Modell	HS4500RDUO
Produkttyp	Wiederaufladbarer LED-Strahler mit Powerbank-Funktion
Abmessungen (L x B x H)	288 x 176 x 131 mm
Gewicht (mit Akku)	2140 g
Netzteil	100-240 V AC, 50/60 Hz, Ausgang 20 V DC / 1,1 A
Akkutyp	Li-Ion 14,8 V / 5200 mAh / 76,96 Wh, herausnehmbar
Max. Lichtstrom	4500 Lumen
Helligkeitsstufen	4 Stufen: 25 %, 50 %, 75 %, 100 %
Maximale Leuchtdauer	Bis zu 12 h (bei 25 % Leistung)
Ladezeit	ca. 4,5 h
Farbtemperatur	5700 K
Farbwiedergabeindex (CRI)	Ra > 80
Schutzart	IP54 (Gehäuse geschlossen)
Stoßfestigkeit	IK07
Schutzklasse	III (SELV)
Hauptfunktionen	Klappbare LED-Lampen, drehbarer Fuß, Tragegriff, herausnehmbarer Akkublock, USB-Anschluss für externes Laden (5 V / 2,1 A max.)
Pflege und Reinigung	Mit leicht feuchtem Tuch abwischen, nicht eintauchen, keine Scheuermittel verwenden
Sicherheit	Nicht direkt in die LED blicken, Mindestabstand von 10 cm zu beleuchteten Objekten, nicht abdecken, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Austauschbarer Akku; LED-Lichtquelle nicht austauschbar, Austausch der gesamten Leuchte am Ende der Lebensdauer
Garantie	3 Jahre (außer bei Schäden durch unsachgemäße Verwendung)

Häufig gestellte Fragen - HS4500RDUO ANSMANN

Wie lade ich den Akku der Leuchte auf?

Nehmen Sie den Akkublock aus der Leuchte, indem Sie die Entriegelungstaste drücken. Schließen Sie das mitgelieferte Ladekabel an die Ladebuchse des Akkublocks an und verbinden Sie das Netzteil mit der Steckdose. Die Ladezeit beträgt ca. 4,5 Stunden.

Kann ich die Leuchte während des Ladevorgangs verwenden?

Nein, der Akkublock muss zum Laden aus der Leuchte entfernt werden. Die Leuchte kann daher während des Ladevorgangs nicht verwendet werden.

Wie sind die Status-LEDs an der Leuchte zu interpretieren?

Die 5 LEDs zeigen die Restkapazität oder den Ladezustand an. Zum Beispiel: 1 blinkende LED = 0-20 %, 5 leuchtende LEDs = 100 %. Während des Betriebs blinken die LEDs, um die verbleibende Kapazität anzuzeigen (5 Blinkzeichen = 81-100 %, 1 Blinkzeichen = weniger als 10 %).

Wie verwende ich die Powerbank-Funktion?

Entnehmen Sie den Akkublock aus der Leuchte. Schließen Sie Ihr Gerät (Smartphone usw.) mit einem handelsüblichen USB-Kabel an den USB-Anschluss des Akkublocks an. Der maximale Ausgangsstrom beträgt 2,1 A. Nach Gebrauch trennen.

Was bedeutet die Warnung bei niedriger Akkukapazität?

Wenn der Akku fast entladen ist, schaltet sich die Leuchte alle 15 Sekunden dreimal schnell aus, um den Benutzer zu warnen. Der Akkublock muss dann sofort aufgeladen werden.

Wie reinige ich die Leuchte?

Trennen Sie vor der Reinigung immer das Netzteil. Verwenden Sie ein leicht feuchtes Tuch und wischen Sie anschließend mit einem trockenen Tuch nach. Tauchen Sie die Leuchte niemals ins Wasser und vermeiden Sie, dass Flüssigkeit in das Gehäuse eindringt.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals direkt in den Lichtstrahl. Halten Sie einen Mindestabstand von 10 cm zwischen der Leuchte und beleuchteten Objekten ein. Decken Sie die Leuchte nicht ab und verwenden Sie sie nicht in feuchter oder explosionsgefährdeter Umgebung. Außerhalb der Reichweite von Kindern aufbewahren.

Ist der Akku austauschbar?

Ja, der Li-Ion-Akkublock ist herausnehmbar und austauschbar. Drücken Sie die Entriegelungstaste, um ihn zu entnehmen. Die LED-Lichtquelle ist jedoch nicht austauschbar; am Ende der Lebensdauer muss die gesamte Leuchte ausgetauscht werden.

Was ist die Leuchtdauer der Leuchte?

Die Leuchtdauer hängt von der gewählten Helligkeitsstufe ab: 2 h bei 100 % (4500 lm), 3,5 h bei 75 %, 6 h bei 50 %, 12 h bei 25 % (750 lm).

Was bedeutet die Schutzart IP54?

IP54 bedeutet, dass die Leuchte gegen Staub (5) und Spritzwasser (4) aus allen Richtungen geschützt ist, sofern das Gehäuse geschlossen ist. Sie eignet sich daher für den Einsatz im Freien bei leichtem Regen.

BEDIENUNGSANLEITUNG HS4500RDUO ANSMANN

BEDIENUNGSANLEITUNG MANUAL

Deutsch | English | Français | Español | Português Svenska | Italiano | Nederlands | Suomi | Norsk | Dansk

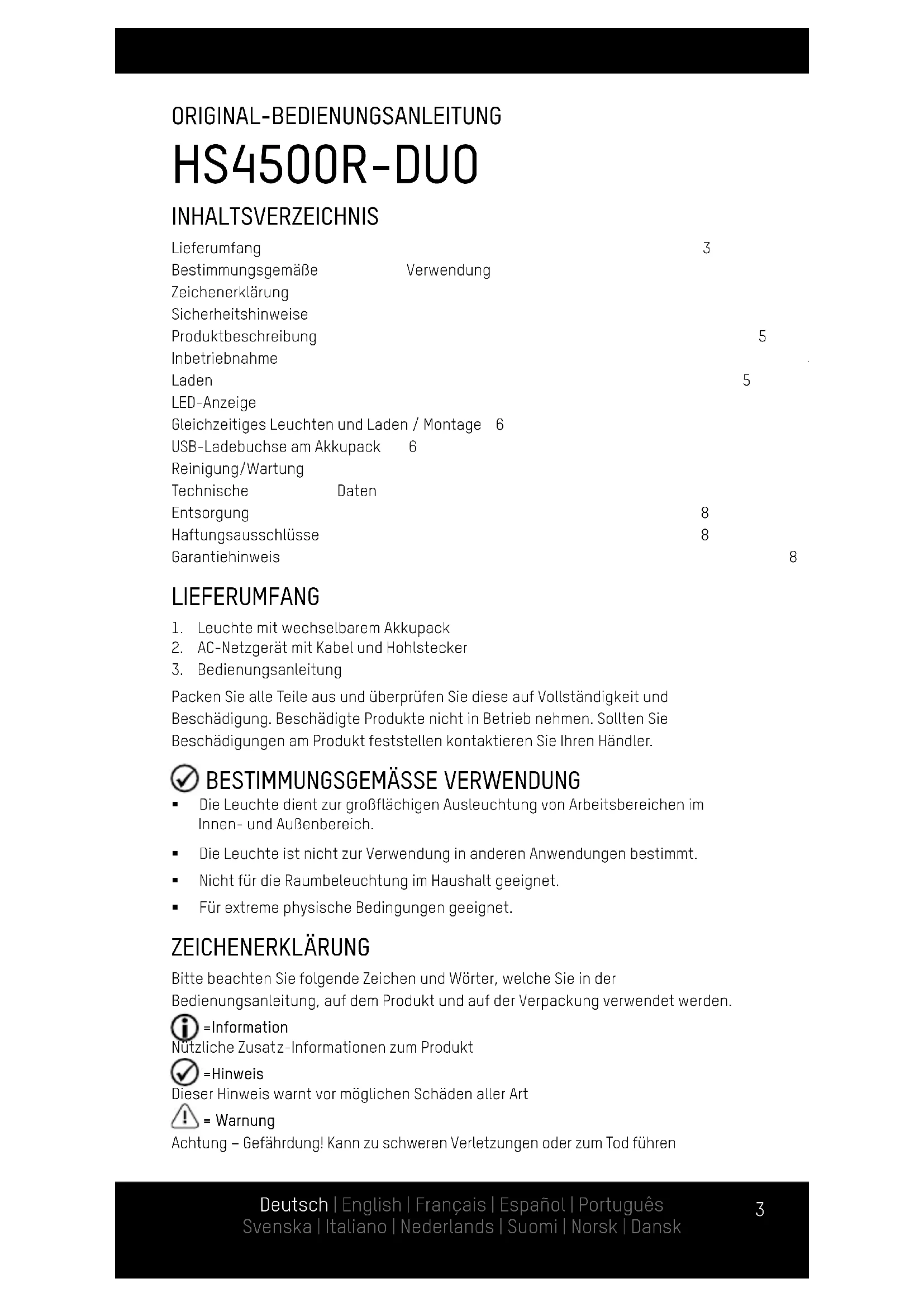

ORIGINAL-BEDIENUNGSANLEITUNG

HS4500R-DUO

INHALTSVERZEICHNIS

Lieferumfang	3
Bestimmungsgemäße Verwendung
Zeichenerklärung
Sicherheitshinweise
Produktbeschreibung	5
Inbetriebnahme
Laden	5
LED-Anzeige
Gleichzeitiges Leuchten und Laden / Montage 6
USB-Ladebuchse am Akkupack 6
Reinigung/Wartung
Technische Daten
Entsorgung	8
Haftungsausschlüsse	8
Garantiehinweis	8

LIEFERUMFANG

1. Leuchte mit wechselbarem Akkupack
2. AC-Netzgerät mit Kabel und Hohlstecker
3. Bedienungsanleitung
   Packen Sie alle Teile aus und überprüfen Sie diese auf Vollständigkeit und Beschädigung. Beschädigte Produkte nicht in Betrieb nehmen. Sollten Sie Beschädigungen am Produkt feststellen kontaktieren Sie Ihren Händler.

BESTIMMUNGSGEMÄSSE VERWENDUNG

■ Die Leuchte dient zur großflächigen Ausleuchtung von Arbeitsbereichen im Innen- und Außenbereich.
■ Die Leuchte ist nicht zur Verwendung in anderen Anwendungen bestimmt.
- Nicht für die Raumbeleuchtung im Haushalt geeignet.
■ Für extreme physische Bedingungen geeignet.

ZEICHENERKLÄRUNG

Bitte beachten Sie folgende Zeichen und Wörter, welche Sie in der Bedienungsanleitung, auf dem Produkt und auf der Verpackung verwendet werden.

i = Information

Nützliche Zusatz-Informationen zum Produkt

√ = Hinweis

Dieser Hinweis warnt vor möglichen Schäden aller Art

⚠ = Warnung

Achtung – Gefährdung! Kann zu schweren Verletzungen oder zum Tod führen

⚠ SICHERHEITSHINWEISE

Diese Bedienungsanleitung enthält wichtige Informationen zur Benutzung und Inbetriebnahme für folgendes Produkt: Handstrahler, in weiterem Text nur Leuchte bzw. Produkt genannt.

Lesen Sie vor der ersten Benutzung Ihrer Leuchte sorgfältig diese Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf. Bei Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise können Schäden am Produkt und Gefahren (Verletzungen) für den Bediener und andere Personen entstehen.

Die Bedienungsanleitung bezieht sich auf gültige Normen und Regeln der Europäischen Union. Hierzu bitte auch die im Ausland landesspezifischen Gesetze und Richtlinien beachten.

Sicherheitshinweise beachten!

Augenverletzungen vermeiden - Nie direkt in den Lichtstrahl schauen oder anderen Personen ins Gesicht leuchten. Geschieht dies zu lange, kann durch Blaulichtanteile eine Netzhautgefährdung auftreten. Falls ein Lichtstrahl in die Augen trifft, sind die Augen zu schließen und der Kopf sollte von dem Lichtstrahl abgewendet werden. Diese Lampe überschreitet die Bedingungen der risikofreien Nutzung. Das Risiko bei der Verwendung hängt davon ab, wie der Nutzer mit der Lampe umgeht.

- Angaben für Leuchte und Netzteil sowie Netzspannung an der Steckdose müssen mit dem Typenschild übereinstimmen.

- Bei Beschädigungen am Gehäuse, Stecker, Kabel oder Netzteil das Produkt nicht in Betrieb nehmen. Wenden Sie sich an den autorisierten Fachhandel oder an die Serviceadresse des Herstellers.

- Produkt nicht öffnen oder modifizieren! Instandsetzungsarbeiten dürfen nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person durchgeführt werden.

- Halten Sie Kinder vom Produkt und der Verpackung fern. Das Produkt ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

- Dieses Produkt ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Produkt haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Produktbedienung beaufsichtigt werden!

- Die LED Lichtquelle ist nicht austauschbar, wenn die Lebensdauer der LED endet muss die komplette Leuchte ersetzt werden.

Alle angeleuchteten Gegenstände müssen mindestens 10cm von der Lampe entfernt sein!

Das Leuchte nur nach bestimmungsgemäßer Verwendung benutzt werden.

- Die Leuchte darf nicht auf die Seite der Lichtquelle gelegt werden oder auf diese Seite umfallen. Hierbei besteht Brandgefahr. Um ein Umkippen zu verhindern, darf die Lampe nur nach bestimmungsgemäßer Verwendung benutzt werden.

■ Das Produkt nicht abdecken.

■ Produkt ist nicht zum Spielen geeignet.

- Produkt außer Reichweite von Kindern aufbewahren!

• Nichtbeachtung der Sicherheitshinweise kann zu Schäden am Gerät oder zu gefährlichen Verletzungen von Personen führen!
• Lesen Sie auch die Bedienungsanleitungen der Geräte, die an den USB-Anschluss angeschlossen werden
  ■ Halten Sie das Produkt stets trocken

AUNTUNG

Das Produkt enthält einen austauschbaren Li-Ionen-Akkupack. Werfen Sie das Produkt nichts ins Feuer!

Das Produkt darf nur in geschlossenen, trockenen und weiträumigen Räumen geladen werden, entfernt von brennbaren Materialen und Flüssigkeiten. Nichtbefolgung kann zu Verbrennungen und Bränden führen.

- Niemals einen Akku öffnen, quetschen, erhitzen oder in Brand setzen.

- Produkt nicht in explosionsgefährdeter Umgebung und im Regen verwenden sowie nicht übermäßiger Wärme aussetzen.

- Produkt nicht verwenden, wenn das Produkt beschädigt zu sein scheint

- Produkt niemals in Wasser oder andere Flüssigkeiten tauchen. Niemals an ein Stromnetz angeschlossenes Gerät fassen, wenn dieses ins Wasser gefallen ist. In diesem Fall sofort den Netzstecker ziehen.

Nichtbeachtung der Sicherheitshinweise kann zu Schäden am Gerät oder zu gefährlichen Verletzungen von Personen führen!

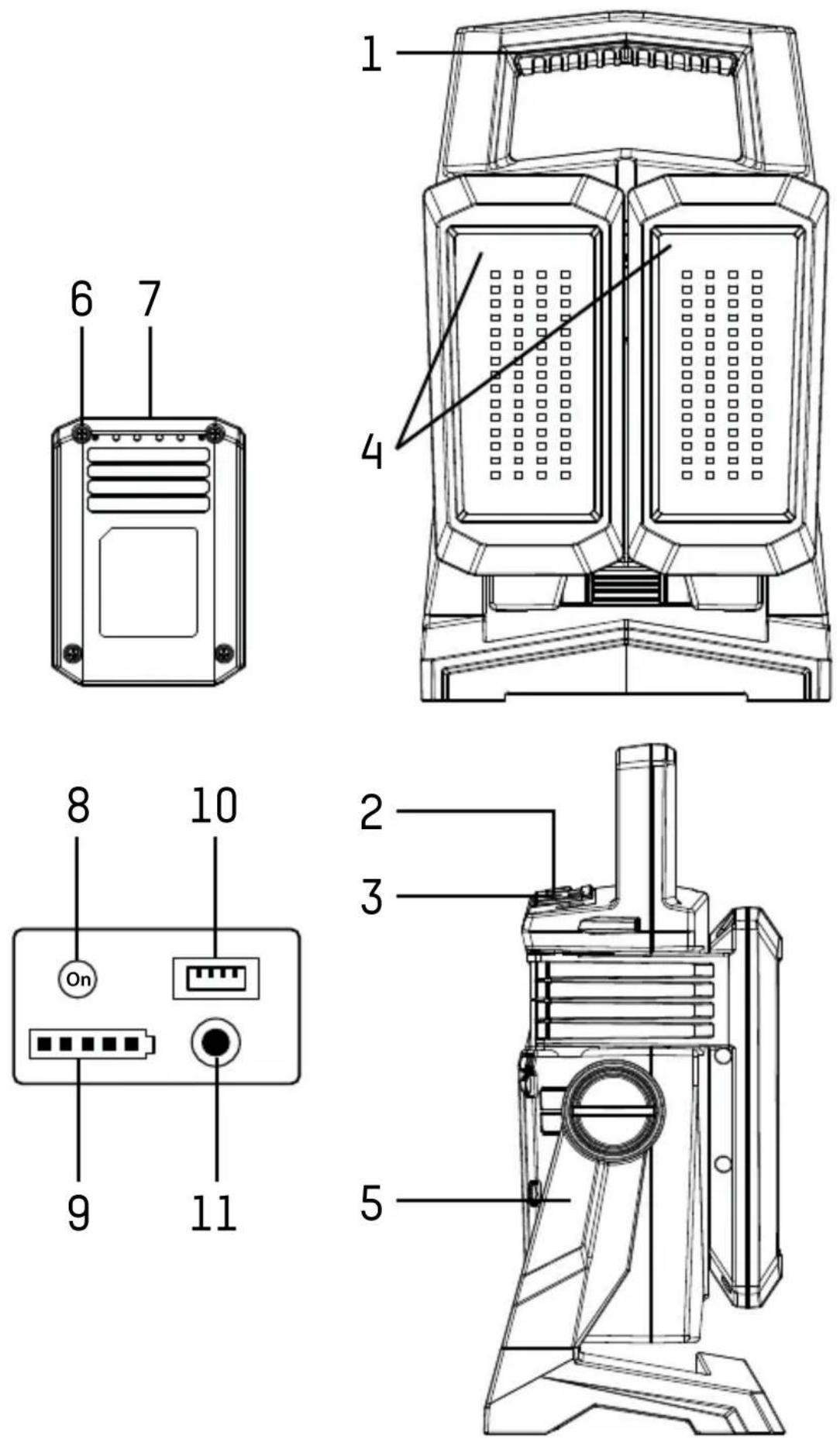

PRODUKTBESCHREIBUNG

1 Tragegriff 7 Entriegelungstaste
2 Ein/Aus-Taster 8 Taster für Akkukapazitätsanzeige
3 Akku-Kapazitätsanzeige 9 Akku-Kapazitätsanzeige
4 Ausklappbare LED-Leuchten 10 USB-Port
5 Drehbarer Standfuß 11 Ladebuchse
6 Akkupack

INBETRIEBNAHME

Der Schalter befindet sich auf der Gehäuse-Oberseite.

1x drücken: 25%

2x drücken: 50%

3x drücken: 75%

4x drücken: 100%

5x drücken: Aus

LADEVORGANG

Vor Erstbenutzung den Akkupack vollständig aufladen. Bei Lagerung über einen längeren Zeitraum mindestens 2x im Jahr aufladen, um Tiefentladung des Akkupacks zu verhindern.

Die Ladung erfolgt über das mitgelieferte Netzteil. Hierzu den Akkupack aus der Leuchte entnehmen. Hierzu die Entriegelungstaste drücken und den Akkupack aus der Leuchte herausziehen. Anschließend das Ladekabel mit in die Ladebuchse stecken und das Netzteil in die Steckdose stecken.

LED-AKKU-ANZEIGE

Ladezustand bzw. Restkapazität wird durch Status-LEDs auf der Leuchten-Oberseite bzw. auf dem wechselbaren Akkupack angezeigt.

Ladezustand und Kapazitätsanzeige während des Ladevorganges:

1 LED | 1 LED blinkt: 0 - 20%
2 LED | 1 LED leuchtet + 1 LED blinkt: 21 - 40%
3 LED | 2 LEDs leuchten + 1 LED blinkt: 41–60%
4 LED | 3 LEDs leuchten + 1 LED blinkt: 61–80%
5 LED | 4 LEDs leuchten + 1 LED blinkt: 81-99%
5 LED | 5 LEDs leuchten 100% (vollgeladen)

Restkapazitätsanzeige während dem Leuchten:

5 LEDs leuchten: 81–100 %

4 LEDs leuchten: 61 - 80 %

3 LEDs leuchten: 41 - 60 %

2 LEDs leuchten: 21 - 40 %

1 LED leuchtet: 10 - 20 %

1 LED blinkt: <10 %

Warnung vor niedriger Akkukapazität:

Die Warnung beginnt ca. 10 Minuten vor dem automatischen Ausschalten. Die Warnung wird durch dreimaliges Ausschalten der Leuchte in schneller Folge angezeigt. Diese Funktion wird alle 15s wiederholt. In diesem Zustand den Akkupack sofort aufladen.

i GLEICHZEITIGES LEUCHTEN UND LADEN

Die Leuchte kann während dem Ladevorgang nicht betrieben werden, da der Akkupack zum Aufladen aus der Leuchte entnommen werden muss.

HALTEVORRICHTUNG (STATIV, MAGNET, ETC.)

Sollte die Leuchte mit einer Haltevorrichtung befestigt werden ist auf einen festen Halt/guten Stand der Haltevorrichtung zu achten, um mögliche Beschädigungen durch die herabfallende Leuchte vermeiden.

USB-LADEBUCHSE (POWERBANK-FUNKTION) AM AKKUPACK

Mit dem USB-Ladeport am Akkupack können Anwendungen mit einem max. Ladestrom von 2100mA aufgeladen werden.

Hierzu das zu ladende Gerät mit einem USB-Kabel verbinden und anschließend in die Ladebuchse stecken. Bei Nichtverwendung die Verbindung wieder trennen.

Die Powerbank-Funktion kann nur verwendet werden, wenn der Akkupack aus der Leuchte entnommen wurde.

REINIGUNG/WARTUNG

Reinigungsarbeiten nur bei gezogenem Netzstecker!

• Reinigungsarbeiten nur mit einem leicht feuchten Tuch durchführen, anschließend gut trocken reiben.
• Produkt niemals in Wasser oder andere Flüssigkeiten tauchen.
  ■ Darauf achten, das keine Flüssigkeiten in das Gehäuse eindringen.
  ■ Keine harten Bürsten oder scharfe Gegenstände zur Reinigung verwenden.

Sollten Sie die Leuchte unsachgemäß benutzen, kann dies zu Beschädigungen führen:

■ Nicht werfen oder fallen lassen
■ Nur im Original-Zustand verwenden
■ Nicht in der Verpackung benutzen
■ Nach der Verwendung ausschalten

TECHNISCHE DATEN LEUCHTE

Artikel-Nr. 1600-0358
Eingangsspannung 20V DC
Eingangsstrom 1,1A
Akku Li-Ion Akkupack 14,8V | 5200mAh | 76,96Wh
Lichtstrom 100%: 4500lm | 75%: 3000lm | 50%: 1500lm | 25% 750lm
Leuchtdauer 100%: 2h | 75%: 3,5h | 50%: 6,0h | 25%: 12,0h
Ladezeit 4,5h
Farbtemperatur LED 5700k
Farbwiedergabeindex CRI Ra > 80
Schutzart Baustrahler IP54 (nur bei geschlossenem Gehäuse)
Stoßfestigkeit IK07
Schutzklasse III
Lagertemperatur -20C°... 60°C
Betriebstemperatur	-10C°... 40°C
Ladetemperatur	0°C ... 40°C
Gewicht Leuchte inkl. Akku 2.140g
Abmessungen Leuchte	288 x 176 x 131mm
Bereich Montagehöhe 0m - max. 2,99m

TECHNISCHE DATEN NETZTEIL

Eingangsspannung	100 - 240V AC
Eingangswechselstromfrequenz	50/60 Hz
Eingangsstrom	0,6A
Ausgangsspannung	20,0V DC
Ausgangsstrom	1,1A
Ausgangsleistung	22,0W
Durchschnittliche Effizienz im Betrieb	85,9%
Effizienz bei geringer Last (10 %)	76,4%
Leistungsaufnahme bei Nulllast	0,10 W
Schutzklasse	II
Lagertemperatur	-20°C... 60°C
Betriebstemperatur	0°C... 40°C

LEGENDE

Schutzklasse II

Schutzklasse III

Verwendung nur in Innenräumen

Übereinstimmung mit den EU-Richtlinien

Nicht in die Lichtquelle blicken

Elektroschrott (WEEE-Richtlinie)

Bedienungsanleitung beachten!

Mindestabstand zu angestrahlten Objekten

Energieeffizienzklasse 6

UMWELTHINWEISE | ENTSORGUNG

Werfen Sie das Produkt keinesfalls in den normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu. Verbrauchte Batterien und Akkus sind Sondermüll und müssen gemäß der nationalen Gesetzgebung entsorgt werden, diese dürfen nicht in den Hausmüll.

HAFTUNGSAUSSCHLÜSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. Wir übernehmen keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäße Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. Bei falscher Verwendung der Leuchte übernehmen wir keine Haftung und gewähren keine Gewährleistungs- oder Garantieansprüche.

Garantiehinweise

Auf das Produkt bieten wir eine 3-jährige Garantie. Bei Schäden am Gerät, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden. Unsere Garantiebestimmungen finden Sie online unter www.ansmann.de. Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
