| Tipo de produto | Caixa acústica satélite 2 vias com alto-falante Dolby Atmos integrado |
| Marca | Focal |
| Modelo | Sib Evo Dolby Atmos |
| Configuração | Bass-reflex 2 vias + alto-falante de banda larga voltado para cima (Atmos) |
| Alto-falantes | Grave Polyflex 13 cm, tweeter de cúpula de tecido 19 mm, banda larga 10 cm |
| Resposta em frequência (+/- 3 dB) | 90 Hz a 20 kHz |
| Corte a -6 dB | 75 Hz |
| Sensibilidade (2,83 V/1 m) | 90 dB |
| Impedância nominal | 6 Ohms |
| Frequência de corte | 3,5 kHz |
| Amplificador recomendado | 25 - 200 W |
| Dimensões (A x L x P) | 295 x 195 x 190 mm |
| Peso unitário | 3,25 kg |
| Alimentação | Passiva, necessita de um amplificador externo |
| Funções principais | Tecnologia Dolby Atmos, inclinação ajustável, montagem na parede possível, uso como caixa central horizontal |
| Conteúdo do pacote (5.1.2) | 3 satélites Sib Evo + 2 satélites Sib Evo Dolby Atmos + subwoofer Cub Evo + acessórios de fixação |
| Manutenção e limpeza | Remoção de poeira com pano de microfibra seco, manchas com pano úmido apenas |
| Segurança | Não usar solventes, detergentes, álcoois ou produtos corrosivos |
| Peças de reposição e reparabilidade | Acessórios opcionais: suporte Hip Evo. Garantia via registro online |
| Informações gerais | Período de amaciamento recomendado (20 horas em nível médio) |
Perguntas frequentes - Sib Evo Dolby Atmos FOCAL
Perguntas dos utilizadores sobre Sib Evo Dolby Atmos FOCAL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Alto-falante em formato PDF gratuitamente! Encontre o seu manual Sib Evo Dolby Atmos - FOCAL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Sib Evo Dolby Atmos da marca FOCAL.

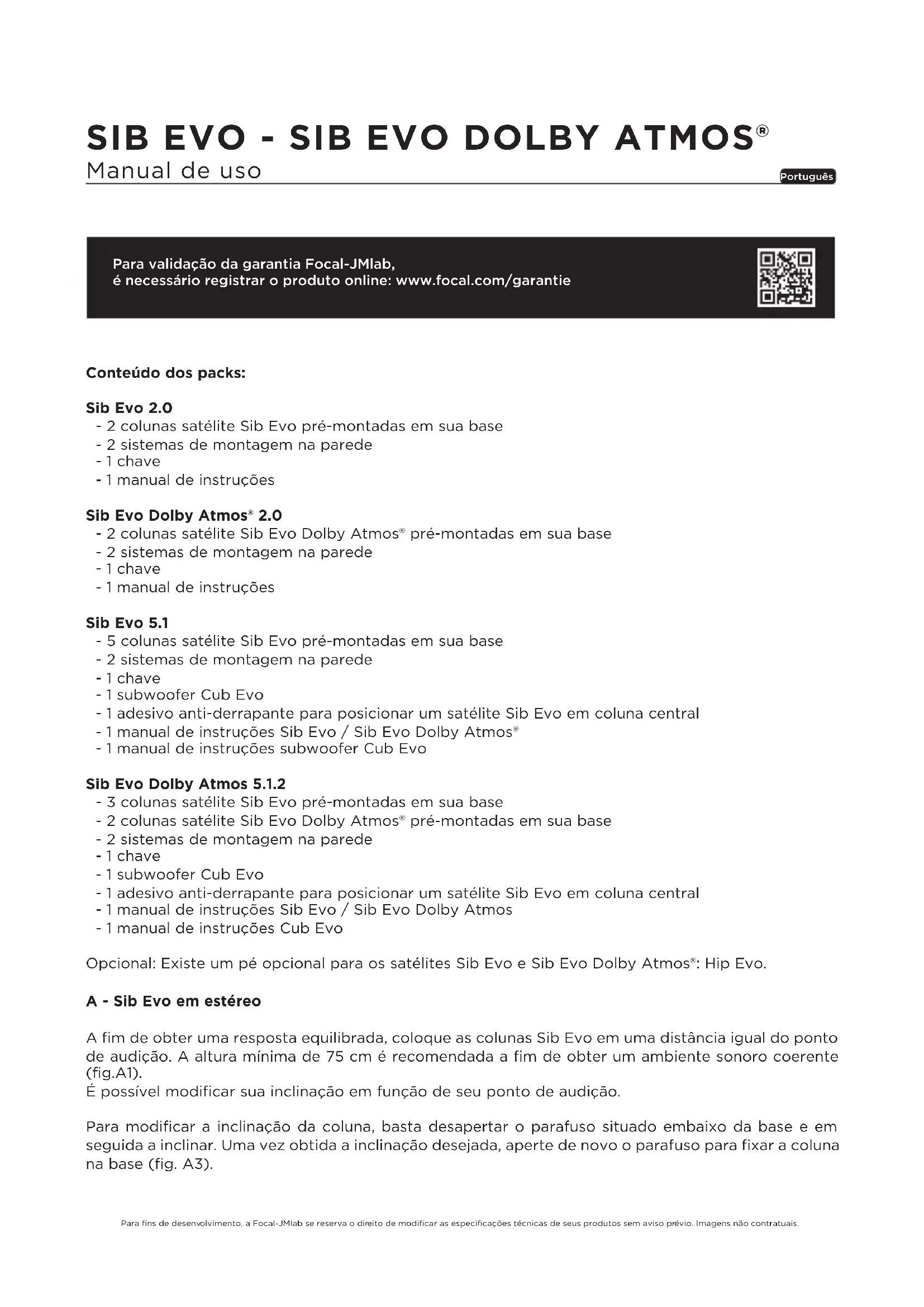

MANUAL DE UTILIZADOR Sib Evo Dolby Atmos FOCAL
Para validação da garantia Focal-JMlab, é necessário registrar o produto online: www.focal.com/garantie
Conteudo dos packs:
Sib Evo 2.0
- 2 colunas satélite Sib Evo pré-montadas em sua base
- 2 sistemas de montagem na parede
-1 chave
-1 manual de instruções
Sib Evo Dolby Atmos* 2.0
- 2 colunas satélite Sib Evo Dolby Atmos pré-montadas em sua base
- 2 sistemas de montagem na parede
-1 chave - 1 manual de instruções
Sib Evo 5.1
- 5 colunas satélite Sib Evo pré-montadas em sua base
- 2 sistemas de montagem na parede
-1 chave - 1 subwoofer Cub Evo
- 1 adesivo anti-derrapante para posicionar um satélite Sib Evo em coluna central
- 1 manual de instruções Sib Evo / Sib Evo Dolby Atmos®
- 1 manual de instruções subwoofer Cub Evo
Sib Evo Dolby Atmos 5.1.2
- 3 colunas satélite Sib Evo pré-montadas em sua base
- 2 colunas satélite Sib Evo Dolby Atmos® pré-montadas em sua base
- 2 sistemas de montagem na parede
-1chave - 1 subwoofer Cub Evo
- 1 adesivo anti-derrapante para posicionar um satélite Sib Evo em coluna central
- 1 manual de instruções Sib Evo / Sib Evo Dolby Atmos
- 1 manual de instruções Cub Evo
Opcional: Existe um pé optional para os satelites Sib Evo e Sib Evo Dolby Atmos: Hip Evo.
A - Sib Evo em estéreo
A fim de obter uma resposta equilibrada, colque as colunas Sib Evo em uma distança igual do punto de audicao. A alta minima de 75 cm é recomendada a fim de obter um ambiente sonoro coerente (fig.A1).
É possével modifier sua inclinação em funcção de seu punto de audixa.
Para modifier a inclinação da coluna, basta desapertar o parafuso situado embaixo da base e em seguida a inclinar. Uma vez obtida a inclinação desejada, aperte de novo o parafuso para fixar a coluna na base (fig. A3).
SIB EVO - SIB EVO DOLBY ATMOS®
Manual de uso
29
B - Sib Evo em Home theater 5.1
1- Coluna central:
Para um uso do satélite Sib Evo em coluna central, desaperte a base em borracha da coluna, cole o adesivo anti-derrapante como muito na (fig. B1) e em seguida posicao a coluna horizontalmente, a centrando sobre sua base (fig. B2). A coluna central deve ser posicionada a uma distancia igual das colunas darente esquerda e direita. Oriente o logotipo verticalmente, girando-o no sentido dos ponteiros do relógio (fig. B2 e B3).
2- Regular a inclinação:
O Sib Evo é@emailque com uma base pré-fixada.
Contudo, é possivel modifier sua inclinação em função de seu punto de audizione.
Para modifier a inclinação da coluna, basta desapertar o parafuso situado em boa da base e em seguida a inclinar, como indicaço abaixo. Uma vez obtida a inclinação desejada, aperte de novo o parafuso para fixar a coluna na base (fig. A3).
C - Sib Evo em Home theater 5.1.2 Dolby Atmos*
O pack 5.1.2 integra 2 satelites Sib Evo Dolby Atmos® certificados por Dolby. Estes satelites possuem 2 alto-falantes, sentido um dirigido para cima a fim de usar as reflexoes para obter os efeitos de som Dolby Atmos®. A Tecnologia Dolby Atmos® oferece um som em 3 dimensoes (3D), integrando a dimenso horizontal, ou seja, a propaganda do som a partir de uma nova fonte de emissao sonora: o teo.Esta nova dimenso traz precisao e realismo para uma experiencia sonora multi-canal digna das salas de cinema (fig. C1 e C2).
1- Coluna central:
Para um uso do satélite Sib Evo em coluna central, desaperte a base em borracha da coluna, cole o adesivo anti-derrapante como muito na (fig. B1) e em seguida posicao a coluna horizontalmente, a centrando sobre sua base (fig. B2). A coluna central deve ser posicionada a uma distancia igual das colunas darente esquerda e direita. Oriente o logotipo verticalmente, girando-o no sentido dos ponteiros do relógio (fig. B2 e B3).
2- Regular a inclinação:
Todas as colunas do pack Sib Evo sao entrega com uma base pre-fixa.
A coluna Sib Evo Dolby Atmos ésta pré-regulada sobre sua base seguido a recomendação de Dolby Atmos.
Contudo, é possível modifier sua inclinação em funcão de seu punto de audizione.
-
Posicao de escuta inferior a 2 metros: incline a coluna paraTRS.
-
Posicao de escuta superior a 2,5 metros: incline a coluna para arente.
Para modifier a inclinação da coluna, basta desapertar o parafuso situado em baixo da base e em seguida a inclinar, como indicaço abaixo. Uma vez obtida a inclinação desejada, aperte de novo o parafuso para fixar a coluna na base (fig. A3).
ATENÇA: No caso de uma instalação Dolby Atmos®, é recomendado não instalar qualquer obstáculo (prateleira, candeeiro, etc.) a menos de no minimo um metro acima da coluna Sib Evo Dolby Atmos®, a fim de não perturbar a reflexão do som Dolby Atmos® no teto.
SIB EVO - SIB EVO DOLBY ATMOS®
Manual de uso
30
D - Montagem na parede
1- Retire a base da coluna desapertando o parafuso situado em baixo da base.
Atença: o parafuso irá servir na etapa 3, o guarde (fig D1).
2- Passe o cabo atraves da passagem prevista para montagem na parede e fixe o suporte de parede com os 3 parafusos fornecidos (fig. D2).
3- Posizione a coluna no suporte de parede e em seguida a aparafuse com o aparfuso colocado delgado durante a etapa 1. (fig. D2, D3).
4- Conecte os cabos (ver E - Fiação).
5- Oriente a coluna em funcao de sua instalacao e em seguida a bloqueie apertando o parafuso situado em baixo da rotila com a chave fornecida (fig. D5).
E-Fiação
Conecte sus colunas Sib ao amplificar com um cabo de qualidade hi-fi, entre 0,75 e 2mm^2 em que um dos condutores é indicado por uma marca visual.
Respeite bem a colocação em fase ligando os terminais marcados com "+" quando o amplificador até o terminal "+" de coluna correspondente.
Proceda em seguida da mesma forma para os terminais marcados com " -" (fig. E1).
Por o satélite Sib Evo Dolby Atmos, deverá respeitar os connectores indicados na traseira do satélite, o alto-falante frontal correspondente ao conector de baixo e o alto-falante de teto Dolby Atmos correspondente ao conector de cima (fig. E2, E3)
SIB EVO - SIB EVO DOLBY ATMOS®
Manual de uso
31
F - Regulações do amplificador de audio/vídeo:
Recomendamos a você configurar sua coluna Sib em modo "SMALL" no menu de seu amplificador de audio/video.
Recomendação:
- No caso de seu amplificador possuir uma funcao de calibraao automatica, verifie bem se seu amplificador possui o firmware mais recente disponivel.
- No caso de você precisar fazer as regulações manualmente, recomendamos:
- regular a frequência de corte para 80 Hz.
- duplicar da distança dos alto-falantes Atmos com relaço aos alto-falantes frontais.
- augmentar o;nivel sonoro até obter umresulto satisfatório.
G - Subwoofer
Para a reprodução de baixas freqüências, aconselhamos o subwoofer Cub Evo.
H - Periode de rodagem
Os alto-falantes usados em Sib Evo usam elementos mecânicos complexos que exigem um periodo de rodagem para functionar no melhor de suas possibilidades e se adaptar às condições de temperatura e umidade de seu ambiente. Este período varia consoante as condições encontraras e pode se prolongar por variedas semanas.
Para acelerar esta operacao, aconsehamos você a fazer functional a coluna acustica circa de vinte horas em nvel medio, com programas musicais ricos em graves. Depois que as caractertisticas da coluna fiquem totalmente estabilizadas, você pode appreciar integralmente o desempinho de sua'scunas.
I - Manutenção
A manutenção das colunas Sib Evo se limita somente a limpar a poeira com um pano de microfibras seco. Se a coluna ficar manchada, recomendamos que você use somente um pano de microfibras úmido.
Nunca use solventes, detergentes, alcool ou produits corrosivos, raspadores ou utensilios abrasivos, para limpar a superficie da coluna. Aconsehamos você a limpar suavamente e não a apoiar fortemente.
