기술 사양	FOCAL Sib Evo Dolby Atmos 스피커, Dolby Atmos 기술, 정격 출력 100W, 임피던스 8옴, 주파수 응답 55Hz~28kHz.
사용법	홈 시어터용으로 설계되었으며, 서라운드 오디오 시스템과 호환되며, 영화 및 음악에 이상적입니다.
유지보수 및 수리	부드러운 천으로 정기적으로 청소하고, 습기에 노출되지 않도록 하며, 기술적인 수리는 전문가에게 문의하십시오.
안전	극한 온도에 노출하지 말고, 물리적 충격을 피하며, 전기 연결 지침을 준수하십시오.
일반 정보	컴팩트한 크기, 현대적인 디자인, 다양한 마감재 제공, 제조사 2년 보증.

자주 묻는 질문 - Sib Evo Dolby Atmos FOCAL

FOCAL Sib Evo 스피커를 Dolby Atmos 시스템에 어떻게 연결하나요?

FOCAL Sib Evo 스피커를 Dolby Atmos 시스템에 연결하려면 적합한 오디오 케이블을 사용하여 스피커를 AV 리시버의 출력에 연결하세요. 리시버가 Dolby Atmos 형식으로 설정되어 있는지 확인하세요.

내 FOCAL Sib Evo 스피커에서 소리가 나지 않는 이유는 무엇인가요?

먼저 스피커가 올바르게 연결되어 있고 리시버가 켜져 있으며 올바르게 설정되어 있는지 확인하세요. 또한 볼륨이 들을 수 있는 수준으로 설정되어 있고 케이블이 손상되지 않았는지도 확인하세요.

FOCAL Sib Evo 스피커를 Dolby Atmos가 아닌 시스템에서도 사용할 수 있나요?

예, FOCAL Sib Evo 스피커는 모든 오디오 시스템과 함께 사용할 수 있습니다. 전통적인 스테레오 사운드와 다채널 구성 모두에서 작동합니다.

FOCAL Sib Evo 스피커의 크기는 어떻게 되나요?

FOCAL Sib Evo 스피커의 크기는 높이 210mm, 너비 160mm, 깊이 260mm입니다.

더 나은 Dolby Atmos 경험을 위해 스피커 위치를 어떻게 조정해야 하나요?

더 나은 Dolby Atmos 경험을 위해 Sib Evo 스피커를 2~3미터 높이에, 이상적으로는 청취 라인 위에 배치하고, 원치 않는 반사를 피하기 위해 벽에서 최소 30cm 떨어뜨리세요.

FOCAL Sib Evo 스피커는 야외 사용이 가능한가요?

아니요, FOCAL Sib Evo 스피커는 야외 사용을 위해 설계되지 않았습니다. 습기나 기상 조건으로 인한 손상을 방지하기 위해 실내 환경에서 사용해야 합니다.

내 FOCAL Sib Evo 스피커를 어떻게 청소하나요?

부드럽고 마른 천을 사용하여 스피커 표면을 닦으세요. 마감재를 손상시킬 수 있는 화학 제품이나 연마제를 사용하지 마세요.

내 FOCAL Sib Evo 스피커의 교체 부품은 어디에서 구할 수 있나요?

FOCAL Sib Evo 스피커의 교체 부품은 FOCAL 공인 대리점이나 FOCAL 공식 웹사이트에서 구할 수 있습니다.

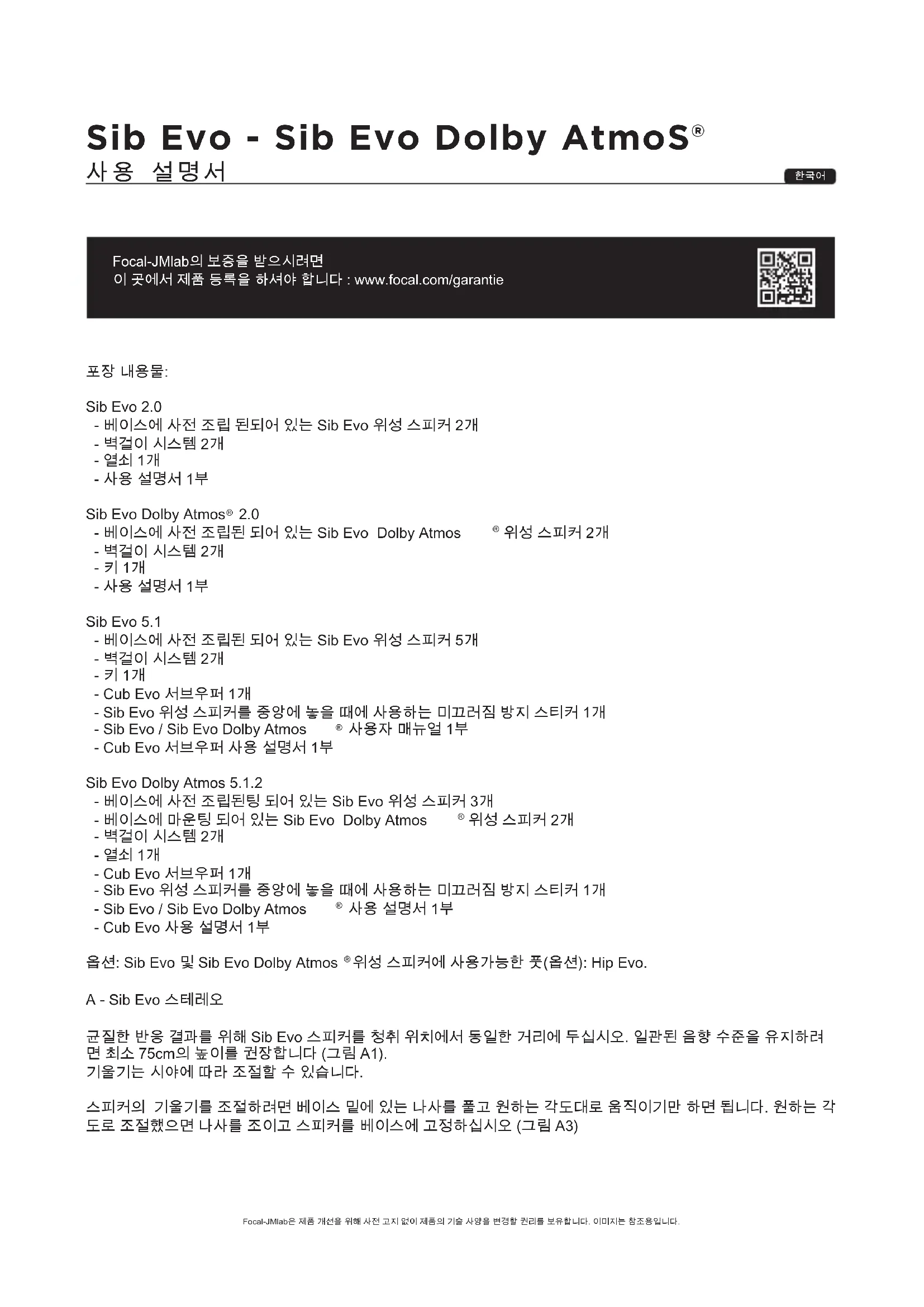

사용 설명서 Sib Evo Dolby Atmos FOCAL

Focal-JMlab의 보증을 받으시려면 이 곳에서 제품 등록을 하셔야 합니다 : www.focal.com/garantie

Sib Evo 2.0 - 베이스에 사전 조립 된되어 있는 Sib Evo 위성 스피커 2개 - 벽걸이 시스템 2개 - 열쇠 1개 - 사용 설명서 1부 Sib Evo Dolby Atmos

- 베이스에 사전 조립된 되어 있는 Sib Evo Dolby Atmos

위성 스피커 2개 - 벽걸이 시스템 2개 - 키 1개 - 사용 설명서 1부 Sib Evo 5.1 - 베이스에 사전 조립된 되어 있는 Sib Evo 위성 스피커 5개 - 벽걸이 시스템 2개 - 키 1개 - Cub Evo 서브우퍼 1개 - Sib Evo 위성 스피커를 중앙에 놓을 때에 사용하는 미끄러짐 방지 스티커 1개 - Sib Evo / Sib Evo Dolby Atmos

사용자 매뉴얼 1부 - Cub Evo 서브우퍼 사용 설명서 1부 Sib Evo Dolby Atmos 5.1.2 - 베이스에 사전 조립된팅 되어 있는 Sib Evo 위성 스피커 3개 - 베이스에 마운팅 되어 있는 Sib Evo Dolby Atmos

위성 스피커 2개 - 벽걸이 시스템 2개 - 열쇠 1개 - Cub Evo 서브우퍼 1개 - Sib Evo 위성 스피커를 중앙에 놓을 때에 사용하는 미끄러짐 방지 스티커 1개 - Sib Evo / Sib Evo Dolby Atmos

사용 설명서 1부 - Cub Evo 사용 설명서 1부 옵션: Sib Evo 및 Sib Evo Dolby Atmos

위성 스피커에 사용가능한 풋(옵션): Hip Evo. A - Sib Evo 스테레오 균질한 반응 결과를 위해 Sib Evo 스피커를 청취 위치에서 동일한 거리에 두십시오. 일관된 음향 수준을 유지하려 면 최소 75cm의 높이를 권장합니다 (그림 A1). 기울기는 시야에 따라 조절할 수 있습니다. 스피커의 기울기를 조절하려면 베이스 밑에 있는 나사를 풀고 원하는 각도대로 움직이기만 하면 됩니다. 원하는 각 도로 조절했으면 나사를 조이고 스피커를 베이스에 고정하십시오 (그림 A3) Focal-JMlab은 제품 개선을 위해 사전 고지 없이 제품의 기술 사양을 변경할 권리를 보유합니다. 이미지는 참조용입니다. Notice_SibEvo_SibEvo DolbyAtmos.indd 44 21/02/17 12:0645 Sib Evo - Sib Evo Dolby AtmoS®

Sib Evo 위성을 중앙 스피커로 사용하려면 스피커의 고무 베이스의 나사를 풀고 그림 1에 나와 있는 것처럼 미끄 럼 방지 접착제를 바른 후 베이스의 중심을 맞추어 스피커를 가로로 놓으십시오 (그림 B2). 중앙 스피커는 전면 왼 쪽에서 오른쪽 스피커로 동일한 간격으로 놓습니다. 로고를 시계방향으로 돌려 세로로 두십시오 (그림 B2 및 B3)

Sib Evo에는 베이스가 미리 장착되어 있지만, 사용자의 시야에 따라 기울기를 조절할 수 있습니다.기울기는 시야에 따라 조절할 수 있습니다. 스피커의 기울기를 조절하려면 위에 나와 있는대로 베이스 밑에 있는 나사를 풀고 원하는 각도대로 움직이기만 하 면 됩니다. 원하는 각도로 조절했으면 나사를 조이고 스피커를 베이스에 고정하십시오 (그림 A3) C - Sib Evo 홈시네마 5.1.2 Dolby Atmos

5.1.2 팩에는 Dolby의 인증을 받은 Sib Evo Dolby Atmos

위성이 포함되어 있습니다. 이 위성에는 2개의 라우드스 피커가 있고 이들 중 한 개는 DolbyAtmos

효과의 반향을 최대한 활용하기 위해 위쪽을 향하여 놓습니다. Dolby Atmos

기술은 상하좌우 뿐 아니라 천장에도 독립된 스피커 채널을 추가할 수 있어 진정한 3차원 (3D) 사운드를 구 현합니다. 이때 따라 정확하고 생생한 영화관급 멀티채널 사운드를 경험할 수 있습니다 (그림 C1 및 C2).

Sib Evo 위성을 중앙 스피커로 사용하려면 스피커의 고무 베이스의 나사를 풀고 그림 1에 나와 있는 것처럼 미끄 럼 방지 접착제를 바른 후 베이스의 중심을 맞추어 스피커를 가로로 놓으십시오 (그림 B2). 중앙 스피커는 전면 왼 쪽에서 오른쪽 스피커로 동일한 간격으로 놓습니다. 로고를 시계방향으로 돌려 세로로 두십시오 (그림 B2 및 B3)

Sib Evo의 모든 스피커에는 베이스가 고정되어 있습니다. Dolby Atmos

권고에 따라 Sib Evo Dolby Atmos

라우드스피커는 베이스에 배치되어 있습니다. 기울기는 시야에 따라 조절할 수 있습니다. - 청취 장소와 스피커 사이의 거리가 2m 미만인 경우: 스피커를 뒤쪽으로 기울이십시오 - 청취 장소와 스피커 사이의 거리가 2.5m 이상인 경우: 스피커르를 앞쪽으로 기울이십시오. 스피커의 기울기를 조절하려면 위에 나와 있는대로 베이스 밑에 있는 나사를 풀고 원하는 각도대로 움직이기만 하 면 됩니다. 원하는 각도로 조절했으면 나사를 조이고 스피커를 베이스에 고정하십시오 (그림 A3) 주의 : 설치 시 Dolby Atmos

사운드가 천장으로 퍼져나가는 것을 방해하지 않도록 Sib Evo Dolby Atmos

위 적어도 1미터 위에는 아무런 장애물(선반, 조명 등)이 없도록 하십시오. Notice_SibEvo_SibEvo DolbyAtmos.indd 45 21/02/17 12:0646 Sib Evo - Sib Evo Dolby AtmoS®

1- 베이스 아래의 나사를 풀어 스피커 베이스를 분리하십시오.주의 : 나사는 3단계에서 다시 사용해야 하니 잘 보

2- 벽걸이용 구멍으로 케이블을 빼고 제품과 함께 제공된 3개의 나사를 사용하여 벽걸이 장치를 고정하십시오 (그

3- 스피커를 벽 브래킷에 잘 맞춰 끼운 후 1단계에서 빼 두었던 나사를 다시 끼워 조이십시오. (그림 D2, D3).

4- 케이블을 연결하십시오 (E – 전선연결 참조).

5- 사용 환경에 따라 스피커를 배치한 후 볼 조인트 아래에 있는 나사를, 제공된 렌치를 사용하여 단단히 조이십시

오 (그림 D5). E – 전선연결 0.75에서 2 mm²의 하이파이 품질의 케이블을 사용하여 Sib 스피커를 앰프에 연결하십시오. 극을 맞추어 앰프의 "+" 단자를 스피커의 "+" 단자에 연결하십시오. "-" (단자도 동일한 방법으로 연결하십시오 (그림 1). Sib Evo Dolby Atmos

위성의 경우 위성의 뒷면에 표시된 커넥터와 전면 스키퍼는 하단 커넥터에, Dolby Atmos

장 스피커는 상단 커넥터에 맞추어 연결하십시오 (그림 E2, E3) Notice_SibEvo_SibEvo DolbyAtmos.indd 46 21/02/17 12:0647 Sib Evo - Sib Evo Dolby AtmoS®

F - 오디오 / 비디오 앰프 조절 : Sib 스피커를 오디오 / 비디오 앰프 메뉴의 "SMALL" 모드로 설정할 것을 권장합니다.

● 앰프에 자가 보정 기능이 있는 경우 앰프를 최신 펌웨어로 업데이트 하십시오.● 수동으로 조절해야 할 경우 다음 사항을 권장합니다: - 컷오프 주파수를 80Hz로 설정하십시오. - Atmos 라우드스피커와 전면 라우드스피커와의 거리를 두 배로 늘리십시오. - 만족스러운 결과를 얻을 때까지 볼륨을 높이십시오. G - 서브우퍼 생생한 저음 구현을 위해 Cub Evo 서브우퍼를 권장합니다. H - 에이징 기간 Sib Evo에 사용된 스피커는 복잡한 기계적 요소들을 포함하고 있어 사용자 환경의 온도와 습도에 적응하고 최적 화된 작동이 이루어지기 위해서는 에이징(길들이기) 기간이 필요합니다. 이 기간은 사용 환경에 따라 다르며 몇 주 가 걸릴 수도 있습니다. 에이징 기간을 앞당기려면 저음이 풍부한 음악을 중간 볼륨으로 하여 20시간 정도 틀어놓으십시오. 스피커 특성이 완전히 안정화되고 나면 액티브한 스피커의 성능을 생생하게 즐기실 수 있습니다. I – 청소 Sib Evo 스피커의 청소는 물기가 없는 극세사천을 사용하여 먼지를 털어내는 것만 가능합니다. 스피커에 오염이 있 을 시 극세사천만을 사용하여 적셔서 닦아내시길 권장합니다. 인클로저 표면 청소시 용매제, 세제, 알코올 또는 부식성 제품, 수세미, 마모성 도구 등을 절대 사용하지 마십시오. 부드럽게 닦아내고 세게 눌러 닦지 마십시오. Notice_SibEvo_SibEvo DolbyAtmos.indd 47 21/02/17 12:06Sib Evo - Sib Evo Dolby AtmoS®
