Sib Evo Dolby Atmos - Altoparlante FOCAL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa satellite a 2 vie con altoparlante Dolby Atmos integrato
Marca	Focal
Modello	Sib Evo Dolby Atmos
Configurazione	Bass-reflex a 2 vie + altoparlante a larga banda orientato verso l'alto (Atmos)
Altoparlanti	Woofer Polyflex 13 cm, tweeter a cupola in tessuto 19 mm, larga banda 10 cm
Risposta in frequenza (+/- 3 dB)	90 Hz a 20 kHz
Taglio a -6 dB	75 Hz
Sensibilità (2,83 V/1 m)	90 dB
Impedenza nominale	6 Ohm
Frequenza di taglio	3,5 kHz
Amplificatore consigliato	25 - 200 W
Dimensioni (A x L x P)	295 x 195 x 190 mm
Peso unitario	3,25 kg
Alimentazione	Passiva, richiede un amplificatore esterno
Funzioni principali	Tecnologia Dolby Atmos, inclinazione regolabile, montaggio a parete possibile, utilizzo come cassa centrale orizzontale
Contenuto del pacchetto (5.1.2)	3 satelliti Sib Evo + 2 satelliti Sib Evo Dolby Atmos + subwoofer Cub Evo + accessori di fissaggio
Manutenzione e pulizia	Spolveratura con panno in microfibra asciutto, macchie con panno umido solo
Sicurezza	Non utilizzare solventi, detergenti, alcol o prodotti corrosivi
Ricambi e riparabilità	Accessori opzionali: piede Hip Evo. Garanzia tramite registrazione online
Informazioni generali	Periodo di rodaggio consigliato (20 ore a livello medio)

Domande frequenti - Sib Evo Dolby Atmos FOCAL

Come installare il Sib Evo Dolby Atmos in configurazione 5.1.2?

Il pacchetto 5.1.2 comprende 3 satelliti Sib Evo (anteriore, centrale) e 2 satelliti Sib Evo Dolby Atmos (posteriore o anteriore Atmos). Posizionare i satelliti Dolby Atmos anteriormente o lateralmente, con l'altoparlante rivolto verso il soffitto. Seguire lo schema del manuale (fig. C1, C2).

Come regolare l'inclinazione della cassa Dolby Atmos?

L'inclinazione è regolabile tramite la vite sotto la base. Per un ascolto a meno di 2 m, inclinare all'indietro; oltre 2,5 m, inclinare in avanti. Utilizzare la chiave fornita per bloccare la posizione dopo la regolazione.

Posso utilizzare il Sib Evo Dolby Atmos come cassa centrale?

Sì, i satelliti Sib Evo (standard) possono essere utilizzati orizzontalmente come cassa centrale. Rimuovere la base in gomma, incollare l'adesivo antiscivolo fornito e posizionare la cassa orizzontalmente. Orientare il logo verticalmente per una presentazione corretta.

Come montare la cassa a parete?

Rimuovere la base, far passare il cavo nel supporto a parete, fissarlo al muro con le viti fornite, quindi avvitare la cassa sul supporto con la vite precedentemente rimossa. Stringere il giunto sferico con la chiave fornita per orientare la cassa.

Quale cavo utilizzare e come collegare la cassa Dolby Atmos?

Utilizzare un cavo hi-fi da 0,75 a 2 mm². Rispettare la polarità (+/-). Per il satellite Dolby Atmos, il connettore inferiore corrisponde all'altoparlante frontale, quello superiore all'altoparlante del soffitto.

Quali impostazioni sull'amplificatore sono consigliate?

Configurare le casse in modalità 'SMALL', impostare la frequenza di taglio a 80 Hz. Se regolazione manuale, raddoppiare la distanza degli altoparlanti Atmos rispetto a quelli anteriori e regolare il livello sonoro.

Come mantenere le casse Sib Evo?

Utilizzare un panno in microfibra asciutto per spolverare. Per le macchie, inumidire leggermente il panno. Non utilizzare mai solventi, alcol o prodotti abrasivi.

Cos'è il periodo di rodaggio e come eseguirlo?

Gli altoparlanti meccanici necessitano di un periodo di rodaggio per raggiungere le prestazioni ottimali (circa 20 ore). Far funzionare le casse a livello medio con musica ricca di bassi.

Quali accessori opzionali sono disponibili?

Un piede opzionale chiamato Hip Evo è disponibile per i satelliti Sib Evo e Sib Evo Dolby Atmos. Permette l'installazione a pavimento.

Dove registrare la mia garanzia?

La garanzia Focal-JMlab deve essere convalidata online sul sito www.focal.com/garantie. Conservare la prova d'acquisto.

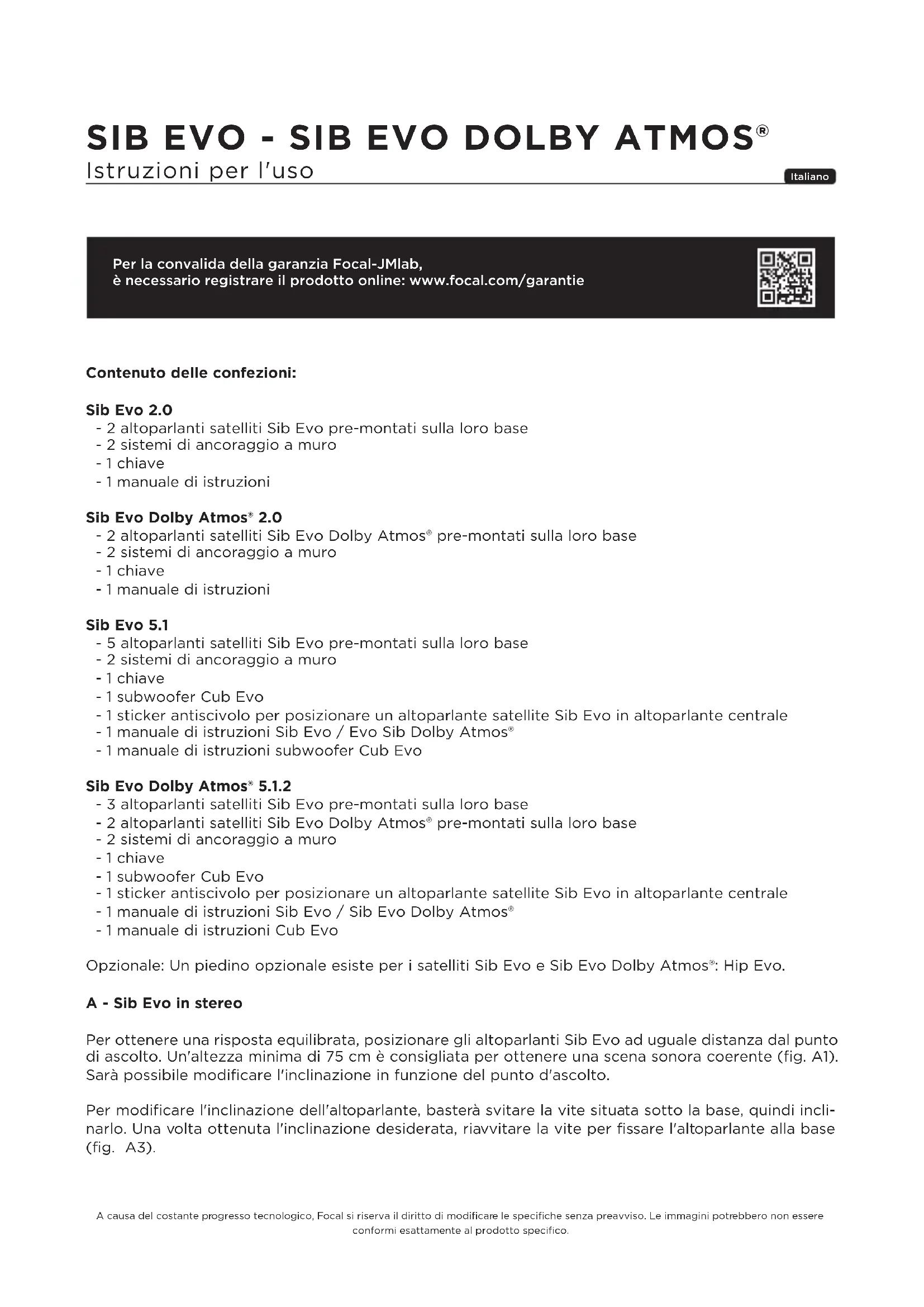

MANUALE UTENTE Sib Evo Dolby Atmos FOCAL

Istruzioni per l'uso

Italiano

Per la convalida della garanzia Focal-JMlab, è necessario registrar il prodotto online: www.focal.com/garantie

Contenuto delle confezioni:

Sib Evo 2.0

• 2 altoparlanti satelliti Sib Evo pre-montati sulla loro base
• 2 sistemi di anticoraggio a muro
  -1chiave
  -1 manuale di istruzioni

Sib Evo Dolby Atmos* 2.0

• 2 altoparlanti satelliti Sib Evo Dolby Atmos pre-montati sulla loro base
• 2 sistemi di anticoraggio a muro
  -1chiave
  -1 manuale di istruzioni

Sib Evo 5.1

• 5 altoparlanti satelliti Sib Evo pre-montati sulla loro base
• 2 sistemi di anticoraggio a muro
  -1chiave
• 1 subwoofer Cub Evo
• 1 sticker antiscivolo per posizionare un altoparlante satellite Sib Evo in altoparlante centrale
• 1 manuale di istruzioni Sib Evo / Evo Sib Dolby Atmos
• 1 manuale di istruzioni subwoofer Cub Evo

Sib Evo Dolby Atmos 5.1.2

• 3 altoparlanti satelliti Sib Evo pre-montati sulla loro base
• 2 altoparlanti satelliti Sib Evo Dolby Atmos pre-montati sulla loro base
• 2 sistemi di anticoraggio a muro
  -1chiave
• 1 subwoofer Cub Evo
• 1 sticker anticrivolo per posizionare un altoparlante satellite Sib Evo in altoparlante centrale
• 1 manuale di istruzioni Sib Evo / Sib Evo Dolby Atmos
• 1 manuale di istruzioni Cub Evo

Opzionale: Un piedino opzionale esiste per i satelliti Sib Evo e Sib Evo Dolby Atmos®: Hip Evo.

Per ottener una risposta equilibrata, posizionare gli altoparanti Sib Evo ad uguale distanza dal punto di ascolto. Un'altezza minima di 75 cm è consigliata per ottener una scena sonora coerente (fig. A1). Sarà possibile modificare l'inclinazione in funzione del punto d'ascolto.

Per modificare l'inclinazione dell'altoparlante, bastera svitare la vite situata sotto la base, quando inclinarlo. Una volta ottenuta l'inclinazione desiderata, riavvitare la vite per fissare l'altoparlante alla base (fig. A3).

SIB EVO - SIB EVO DOLBY ATMOS®

Istruzioni per l'uso

21

1- Altoparlante centrale:

Per un utilizzo del altoparlante satellite Sib Evo come altoparlante centrale, svitare la base in gomma dell'amplificatore dell'altoparlante, incollare l'adesivo antiscivolo come indicato su (fig. B1) quindi posizionare l'altoparlante orizzontalmente centrandolo sulla base (fig. B2). L'altoparlante centrale deve essere posizionato ad uguale distanza dagli altoparlanti di destra e sinistra. Orientate il logo verticalmente facendolo ruotare nel senso delle lancette dell'orologio (fig. B2 e B3).

2- Regolazione dell'inclinazione:

Sib Evo viene consecnato con una base prefissata.

Tuttavia, è possibileambiare la sua inclinazione a seconda del vostro punto di ascolto.

Per modificare l'inclinazione dell'altoparlante, bastera svitare la vite situata sotto la base quando inclinarlo come indicato di seguito. Una volta ottenuata l'inclinazione desiderata, riavvitare la vite per fissare l'altoparlante alla base (fig. A3).

C - Sib Evo in Home Cinema 5.1.2 Dolby Atmos*

Il pack 5.1.2 integra 2 satelliti Sib Evo Dolby Atmos® certificati da Dolby. Questi satelliti sono 2 alto-parlanti diretti l'uno verso l'alto al fine di utilizzato i riflessi per ottenere gli effetti Dolby Atmos® La technologia Dolby Atmos® offre un suono in 3 dimensioni (3D), integrando la dimensione verticale,cioè la propaganda del suono da una nuova fonte di emissione sonora: il soffitto. Questa nuova dimensione apporta precisione e realismo per un'esperienza audio multicanale degna dei cinema (fig. C1 e C2).

1- Altoparlante centrale:

Per un utilizzo del altoparlante satellite Sib Evo come altoparlante centrale, svitare la base in gomma dell'amplificatore dell'altoparlante, incollare l'adesivo antiscivolo come indicato su (fig. B1) quando posizionare l'altoparlante orizzontalmente centrandolo sulla base (fig. B2). L'altoparlante centrale delve essere posizionato ad uguale distance dagli altoparlanti di destra e sinistra. Orientate il logo verticalmente facendolo ruotare nel senso delle lancette dell'orologio (fig. B2 e B3).

2- Regolazione dell'inclinazione:

Tutti gli altoparlanti del pack Sib Evo sono consegnati con una base prefissata.

L'altoparlante Sib Evo Dolby Atmos® è preregolato sulla sua base seguendo le raccomandazioni Dolby Atmos®.

Tuttavia, è possibile cambiare la sua inclinazione a seconda del vostro punto di ascolto.

• Posizione d'ascolto inferiore a 2 metri: inclinate l'altoparlante verso il retro.

• Posizione d'ascolto superiore a 2,5 metri: inclinate l'altoparlante verso l'avanti.

Per modificare l'inclinazione dell'altoparlante, bastera svitare la vite situata sotto la base quando inclinarlo come indicato di seguito. Una volta ottenuta l'inclinazione desiderata, riavvitare la vite per fissare l'altoparlante alla base (fig. A3).

ATTENZIONE: Nel caso di un impianto Dolby Atmos^®, si consiglia di non installare nessun ostacolo (mensole, lampade, ecc...) a meno di un metro almeno al di sopra dell'altoparlante Sib Evo Dolby Atmos^®, per non perturbare il riflesso del suono Dolby Atmos^® nel soffitto.

SIB EVO - SIB EVO DOLBY ATMOS®

Istruzioni per l'uso

22

D - Attacco a muro

1- Ritirare la base dell'amplificatore svitando la vite situata sotto la base.
Attenzione: la vite servirà nel passaggio 3, conservarla (fig. D1).
2- Far passare il cavoattraverso I'apposto passaggio previsto per il fissaggio a parete tramite le 3 viti in dotazione (fig. D2).
3- Posizione l'altoparlante sul supporto a parete e avvitarlo con le viti messe da parte nel passaggio 1. (fig. D2, D3).
4- Collegare i cavi (Vedi E - Cablaggio).
5- Orientate l'altoparlante in funzione dell'impiano quindi bloccarlo stringendo la vite situata,.
totto la rotula con la chiave fornita (fig. D5).

E-Cablaggio

Collegare gli altoparanti Sib all'amplificatore con un cavo di alta qualità Hi-Fi, tra 0,75 e 2mm^2 di cui uno dei conduttori è contraddistinto da segno visivo.

Rispettare la messa in fase collegando i terminali indicati "+" dell'amplificatore al terminale "+" dell'altoparlante corrispondente.

Procedure quindi allo stesso modo per i terminali indicati "--" (fig. E1).

Per il satellite Sib Evo Dolby Atmos, assicurarsi di rispetto i connettori indicati sul retro del satellite, l'altoparlante frontale corrispondente al connettore sul fondo e l'altoparlante del soffitto Dolby Atmos correspondente al connettore superiore (fig. E2, E3).

SIB EVO - SIB EVO DOLBY ATMOS®

Istruzioni per l'uso

23

F - Impostazioni audio/video dell'amplificatore:

Si consiglia di impostare i vostri altoparlanti Sib in modalità "SMALL" nel menu del vosto amplificatore audio/video.

Raccomandazione:

• Nel caso in cui l'amplificatore abbia una funzione di calibrazione automatica, assicurarsi che il vostro amplificatore abbia l'ultimo firmware disponibile.

• Nel caso in cui abbiate bisogno di effettuare delle impostazioni manualmente, è consigliabile:

• impostare la frequenza di taglio a 80Hz
• raddoppiare la distanza degli altoparlanti Atmos rispettoagli altoparlanti frontali.
• augmentare il livello sonoro fino a ottenere un risultato soddisfacente.

G - Subwoofer

Per la riproduzione delleasse frequenze, si consiglia il subwoofer Cub Evo.

H - Periodo di rodaggio

Gli altoparanti utilizzati in Sib Evo utilizzato componenti meccanici complessi che richiedono un periodo di rodaggio per funzionare al meglio delle loro possibilità e per adattarsi a condizioni di temperatura e umidità dell'ambiente. Questo periodo varia a seconda delle condizioni incontrate e si potra prolungare per quale settimana.

Per abbreviare questo periodo, si raccomanda di far funzionare l'impianto acustico venti ore circa a livello medio, riproducendo programmi musicali ricchi di bassi. Una volta che le caratteristiche dell'altoparlante saranno completamente stabilizzate, potrete godere appieno delle prestazioni dei vostrini altoparlanti.

I - Manutenzione

La manutenzione degli altoparanti Sib Evo si limita all'utilizzo di un tessuto in microfibras per lo spolvero. Se nell'altoparlante c'è una macchia, vi consigliamo di utilizzare unicamente un panno in microfibrà umido.

Non utilisezare mai solventi, detergenti, alcool o prodotti corrosivi, raschietti e utensili abrasivi per pulire la superficie dell'amplificatore. Si consiglia di pulirle delicatamente e di non premere fortemente.
