MANUAL DE UTILIZADOR Bandmaster Deluxe VM Head FENDER

INSTRUCCIONES DE FUNCIONAMIENTO

MODE D'EMPLOI

ISTRUZIONI OPERATIVE

BEDIENUNGSANLEITUNG

O relâmpago com símbolo de cabeça de flecha dentro de um triângulo equilátero destina-se a alertar o utilizador para a presença de "tensão perigosa" dentro da estrutura do produto que pode ter magnitude suficiente para representar um risco de choque eléctrico para as pessoas.

O ponto de exclamação dentro do triângulo equilátero destina-se a alertar o utilizador para a presença de instruções de funcionamento e manutenção (assistência técnica) na documentação que acompanha o produto.

1) Leia estas instruções.
2) Guarde estas instruções.
3) Cumpra todas as advertências.
4) Siga todas as instruções.
5) Não utilize este aparelho próximo de água.
6) Limpe apenas com um pano seco.
7) Não bloqueie quaisquer orifícios de ventilação. Instale de acordo com as instruções do fabricante.
8) Não instale próximo de fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9) Não anule a finalidade de segurança da ficha polarizada ou de ligação à terra. Uma ficha polarizada possui duas lâminas, sendo uma delas mais larga do que a outra. Uma ficha de ligação à terra possui duas lâminas e um terceira ponta de ligação à terra. A lâmina larga ou a terceira ponta são fornecidas para sua segurança. Se a ficha fornecida não couber na sua tomada, consulte um electricista para substituir a tomada obsoleta.
10) Proteja o cabo de alimentação eléctrica do aparelho para que não seja pisado ou dobrado especialmente nas fichas, nos receptáculos ou no ponto onde o cabo sai do aparelho.

11) Utilize apenas acessórios/peças especificados pelo fabricante.

12) Utilize o aparelho apenas com o carrinho, suporte, tripé ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando utilizar um carrinho, tenha cuidado ao deslocar a combinação carrinho/aparelho para evitar ferimentos provocados por uma possível queda.

13) Desligue este aparelho durante trovoadas ou quando não for utilizá-lo por um longo período de tempo.

14) Solicite todas as reparações a pessoal de assistência qualificado. É necessária assistência técnica quando o aparelhos se tiver danificado de alguma forma como, por exemplo, o cabo de alimentação ou a ficha estão danificados, foram derramados líquidos ou caíram objectos para dentro do aparelho, o aparelho esteve exposto a chuva ou humidade, o aparelho não funciona normalmente ou sofreu uma queda.

15) Para desligar por completo este aparelho da corrente eléctrica de CA, desligue a ficha do cabo de alimentação do receptáculo de CA.

17) ADVERTÊNCIA — Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho a chuva ou humidade.

18) Não exponha este equipamento a gotejamento ou salpicos e certifique-se de que não são colocados objectos com líquidos, tais como jarras, sobre o equipamento.

19) Mantenha desobstruído pelo menos 15,25 cm de espaço por trás da unidade para que a unidade disponha de ventilação e arrefecimento adequados.

20) CUIDADO - Para amplificadores montados numa estante, mantenha todas as ligações eléctricas e materiais afastados das partes laterais da unidade e deixe a unidade arrefecer durante 2 minutos antes de retirar de uma estante.

21) Os amplificadores e sistemas de colunas são capazes de produzir níveis de pressão sonora muito elevados que podem provocar danos auditivos temporários ou permanentes. Tenha cuidado ao definir e ajustar os níveis de volume durante a utilização.

22) ADVERTÊNCIA – Para manter a segurança do produto, no caso de produtos com pilhas (conjunto de pilhas) internas ou externas: • As pilhas e/ou o produto no qual estão instaladas, não devem ser expostos a temperaturas excessivas, tal como a luz solar directa, fogo, ou temperaturas semelhantes. • Pode existir um risco de explosão se a pilha estiver ligada/colocada de forma incorrecta. Substitua apenas por pilhas de tipo equivalente ou idêntico ao especificado nas instruções ou no produto.

安全にご使用いただくために

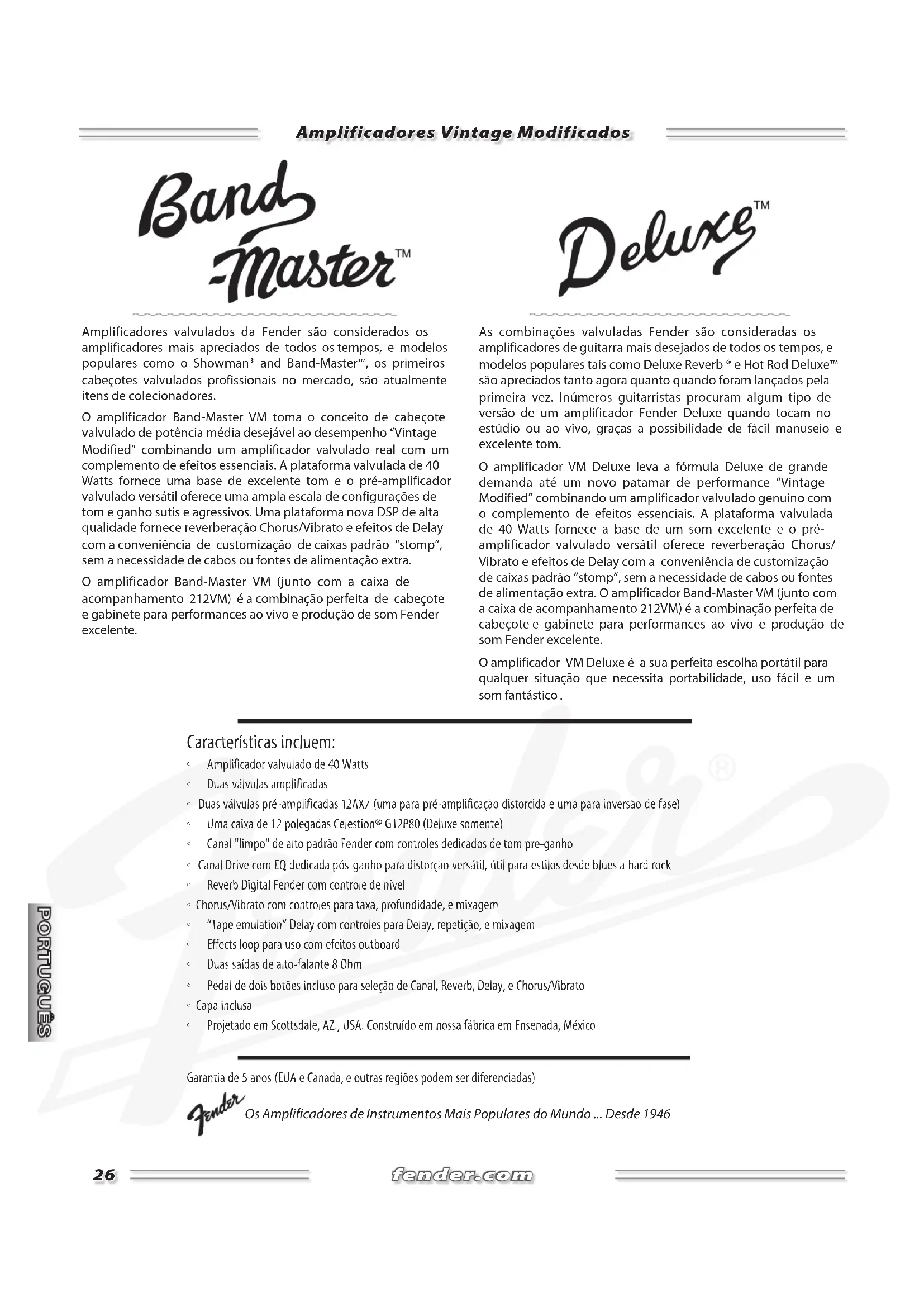

Amplificadores valvulados da Fender são considerados os amplificadores mais apreciados de todos os tempos, e modelos populares como o Showman® and Band-Master™, os primeiros cabeçotes valvulados profissionais no mercado, são atualmente itens de coleccionadores.

O amplificador Band-Master VM toma o conceito de cabeçote valvulado de potência média desejável ao desempenho "Vintage Modified" combinando um amplificador valvulado real com um complemento de efeitos essenciais. A plataforma valvulada de 40 Watts fornece uma base de excelente tom e o pré-amplificador valvulado versátil oferece uma ampla escala de configurações de tom e ganho sutis e agressivos. Uma plataforma nova DSP de alta qualidade fornece reverberação Chorus/Vibrato e efeitos de Delay com a conveniência de customização de caixas padrão "stomp", sem a necessidade de cabos ou fontes de alimentação extra.

O amplificador Band-Master VM (junto com a caixa de acompanhamento 212VM) é a combinação perfeita de cabeçote e gabinete para performances ao vivo e produção de som Fender excelente.

Deluxe™

As combinações valvuladas Fender são consideradas os amplificadores de guitarra mais desejados de todos os tempos, e modelos populares tais como Deluxe Reverb ^® e Hot Rod Deluxe ^™ são apreciados tanto agora quanto quando foram lançados pela primeira vez. Inúmeros guitarristas procuram algum tipo de versão de um amplificador Fender Deluxe quando tocam no estúdio ou ao vivo, graças a possibilidade de fácil manuseio e excelente tom.

O amplificador VM Deluxe leva a fórmula Deluxe de grande demanda até um novo patamar de performance "Vintage Modified" combinando um amplificador valvulado genuíno com o complemento de efeitos essenciais. A plataforma valvulada de 40 Watts fornece a base de um som excelente e o préamplificador valvulado versátil oferece reverberação Chorus/Vibrato e efeitos de Delay com a conveniência de customização de caixas padrão "stomp", sem a necessidade de cabos ou fontes de alimentação extra. O amplificador Band-Master VM (junto com a caixa de acompanhamento 212VM) é a combinação perfeita de cabeçote e gabinete para performances ao vivo e produção de som Fender excelente.

O amplificador VM Deluxe é a sua perfeita escolha portátil para qualquer situação que necessita portabilidade, uso fácil e um som fantástico.

Características incluem:

Amplificador valvulado de 40 Watts
- Duas válvulas amplificadas
- Duas válvulas pré-amplificadas 12AX7 (uma para pré-amplificação distorcida e uma para inversão de fase)
Uma caixa de 12 polegadas Celestion® G12P80 (Deluxe somente)
Canal "limpo" de alto padrão Fender com controles dedicados de tom pre-ganho
- Canal Drive com EQ dedicada pós-ganho para distorção versátil, útil para estilos desde blues a hard rock
Reverb Digital Fender com controle de nível
- Chorus/Vibrato com controles para taxa, profundidade, e mixagem
"Tape emulation" Delay com controles para Delay, repetição, e mixagem
Effects loop para uso com efeitos outboard
- Duas saídas de alto-falante 8 Ohm
Pedal de dois botões incluso para seleção de Canal, Reverb, Delay, e Chorus/Vibrato
- Capa inclusa
Projetado em Scottsdale, AZ., USA. Construído em nossa fábrica em Ensenada, México

Garantia de 5 anos (EUA e Canada, e outras regiões podem ser diferenciadas)

Os Amplificadores de Instrumentos Mais Populares do Mundo ... Desde 1946

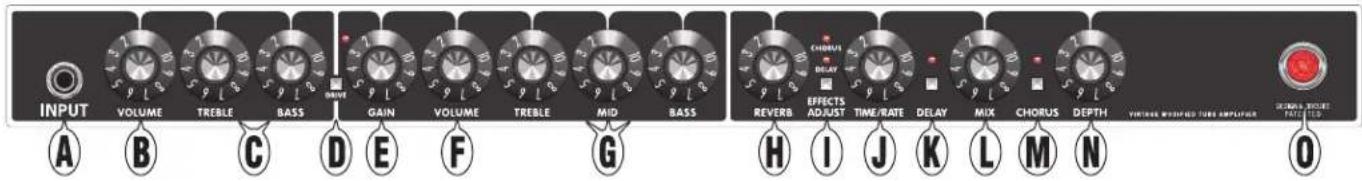

Painel Frontal

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS CHORUS DELAY REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VIRTURES/WASHED TUBE AMPLIFIER DECIMAL SWITCH FAT/THICK A B C D E F G H I J K L M N O

A. INPUT — Plugue a guitarra aqui.

B. VOLUME — Ajusta o nível do canal limpo.

C. AGUDO / GRAVE — Ajusta a característica tonal do canal limpo.

D. DRIVE * — Seleciona o canal Drive como indicado pelo LED.

E. GAIN — Ajusta o nível de distorção do canal grave.

F. VOLUME — Use junto ao botão GAIN (E) para controlar o nível do canal Drive.

G. AGUDO / MÉDIO / GRAVE — Ajusta a característica tonal do canal Drive.

H. REVERBERAÇÃO * — Ajusta o nível da reverberação.

I. AJUSTE DE EFEITOS — Pressione para ajustar Chorus ou o Delay utilizando os botões Tempo/Taxa, Mixagem e Profundidade.

NOTA: Você deve girar para ativar os botões Tempo/Taxa, Mixagem e Profundidade após a alteração entre os efeitos. Caso contrário, as posições dos botões não mostrarão as configurações reais do efeito recém-selecionado.

J. TEMPO/TAXA —

Delay: Ajusta o intervalo entre repetições atrasadas.

Chorus: Ajusta a velocidade da passagem do chorus.

K. DELAY * — Pressione para ativar o efeito de Delay como indicado por este LED.

L. MIX — Ajusta o nível dos efeitos de Delay e Chorus. O efeito Chorus no amplificador VM fornece o efeito Chorus com Mix configurado próximo do centro da própria gama, ou um efeito de vibração alterável genuíno com mix configurado para "10".

M. CHORUS* — Pressione para ativar o efeito Chorus/Vibrato, como indicado por este LED.

N. N. PROFUNDIDADE —

Delay: Ajusta o número de repetições atrasadas.

Chorus: Ajusta a intensidade do efeito chorus/vibrato.

*Alterável por Pedal: Você pode ativar este controle remotamente pelo pedal de quatro botões incluído!

Vacuum Tubes

Seu novo amplificador Fender® vem equipado com as válvulas de melhor qualidade disponíveis, fornecido por vários fabricantes do mundo inteiro. Devido a irregularidades ocasionais no fornecimento, o tipo específico de válvula usado em cada amplificador está sujeito à alterações sem aviso prévio.

Ao substituir as válvulas de saída, por favor, anote as marcações específicas da válvula na fábrica original das válvulas fornecida com seu amplificador. Por exemplo, tipos de válvula de saída 6L6 usados por Fender inclui, mas não é limitado a: 6L6GC; 6L6WXT; 6L6C; 6L6GE; etc. A instalação de um tipo diferente pode exigir ajuste significativo por um técnico qualificado para evitar a redução na vida do desempenho da válvula.

Além disso, Groove Tubes™ sorteia e testa muitas das nossas válvulas de saída, e as pintam com uma etiqueta de cor codificada. Se seu amplificador veio fornecido com, por

exemplo, as válvulas 6L6WXT de etiqueta branca, então um novo jogo de válvulas 6L6WXT branco será a substituição direta perfeita.

Se você tem perguntas ou preocupações, contate seu negociante Fender ou centro de serviço autorizado.

Posições da válvula da esquerda a direita na parte traseira:

6L6GC /5881 6L6GC /5881 12 AX 7A 12 AX 7A

Painel Traseiro

INPUT POWER 120V~60Hz 180W P Q R S T U ON ON MAIN EXTERNAL OUT BURD INT SPICE OUT SPICE BAND MASTER™ FOOT SWITCH CAUTURE CONTROL & WARNING CURRENTS ATTENTION CURRENTS ATTENTION CURRENTS CONTACT SEND RETURN T U DELUXE™ WARNING CE W T U EFFECTS LOOP TYPE: PR 724 RND: 50Hz

P. TOMADA DE ALIMENTAÇÃO—Conecte para obter uma saída de alimentação aterrada utilizando o fio de alimentação fornecido, de acordo com as taxas e frequências de voltagem especificadas no painel traseiro do seu amplificador.
Q. FUSÍVEL—Protege o amplificador de falhas elétricas. Troque um fusível queimado somente por um outro com as mesmas especificações conforme escrito no painel traseiro do seu amplificador.
R. INTERRUPTOR DE FORÇA—Liga e desliga o seu amplificador como mostrado pelo indicador no painel frontal.
S. STANDBY—Use standby durante intervalos curtos, ao invés de ligar e desligar o equipamento. Desta forma evita-se atrasos de aquecimento na válvula quando esta voltar a ser usada. O uso correto também aumenta a vida útil das válvulas.

T. •CAIXA PRINCIPAL (BAND-MASTER VM)—Conexão para uma caixa de 8Ω (mínimo). Uma caixa sempre deve estar conectada a esta saída quando um amplificador está ligado pare evitar danos ao seu amplificador.

- CAIXA INTERNA (DELUXE VM)—Conexão para a caixa Deluxe VM interna de 8Ω. Uma caixa sempre deve estar conectada a esta saída quando um amplificador está ligado pare evitar danos ao seu amplificador.

U. CAIXA EXTERNA—Conexão para uma segunda caixa de 8Ω.
V. PEDAL—Conexão para o pedal (incluso) de quatro botões. O pedal permite a seleção remota liga-desliga do canal Drive e da Reverberação, e dos efeitos Chorus e Delay.
W. FX LOOP—Conecte Send para entrada de efeitos e conecte Return para a saída de efeitos.

Especificações

TIPO:	PR 772
NÚMERO DAS PARTES (Band-Master):	2220200000 (120V~, 60Hz)2220204000 (230V~, 50Hz) UK2220207000 (100V~, 50/60Hz) JPN	2220201000 (110V~, 60Hz) TW2220205000 (220V~, 50Hz) ARG2220209000 (220V~, 60Hz) ROK	2220203000 (240V~, 50Hz) AUS2220206000 (230V~, 50Hz) EUR
NÚMERO DAS PARTES (Deluxe):	2220000000 (120V~, 60Hz)2220004000 (230V~, 50Hz) UK2220007000 (100V~, 50/60Hz) JPN	2220001000 (110V~, 60Hz) TW2220005000 (220V~, 50Hz) ARG2220009000 (220V~, 60Hz) ROK	2220003000 (240V~, 50Hz) AUS2220006000 (230V~, 50Hz) EUR
POTÊNCIA NECESSÁRIA:	180W
IMPEDÂNCIA DE ENTRADA:	1MΩ
POTÊNCIA DE SAÍDA AMP:	40W em 8Ω @ <10% THD, 1kHz
FUSÍVEIS:	100V-120V Versões: F3AL, 250V	220V-240V Versões: F1.6AL, 250V
COMPLEMENTO DE VÁLVULA:	Duas 12AX7 e Duas 6L6
CAIXA (Deluxe):	Uma 8Ω, 12", Celestion G12P80, (P/N 0064777000)
CAIXA EXTERNA RECOMENDADA	Bandmaster VM-212 (P/N 222120000Q
PEDAL:	4-botões, VM Series (P/N 007548500Q)
DIMENSÕES (Band-Master):	Altura: 9.875 polegadas (25.08 cm)	Largura: 24.125 polegadas (61.28 cm)	Profundidade: 9.31 polegadas (23.65 cm)
DIMENSÕES (Deluxe):	Altura: 16.875 polegadas (42.86 cm)	Largura: 24.125 polegadas (61.28 cm)	Profundidade: 9.31 polegadas (23.65 cm)
PESO:	(Band-Master): 33 lb (14.97 kg)	(Deluxe): 46 lb (20.87 kg)

Especificações do produto sujeitas a mudanças sem aviso prévio.

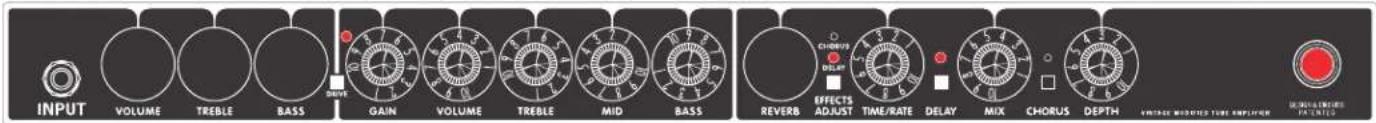

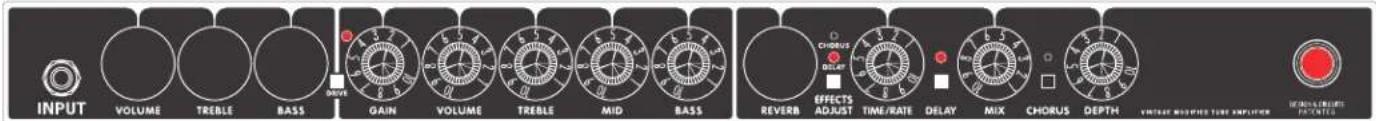

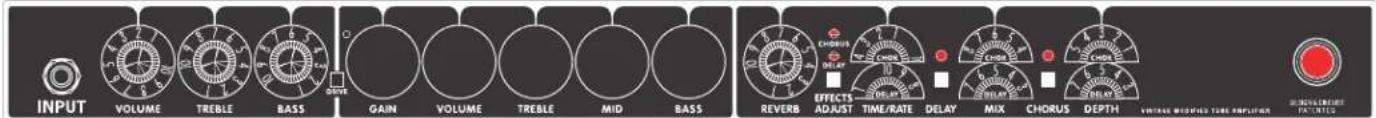

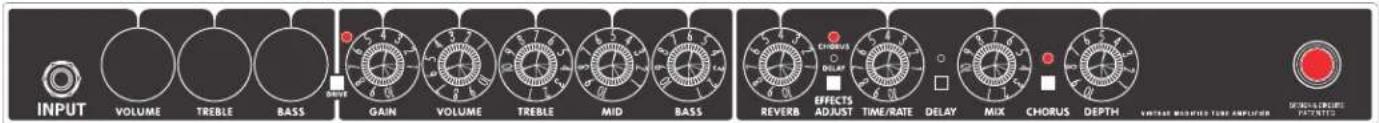

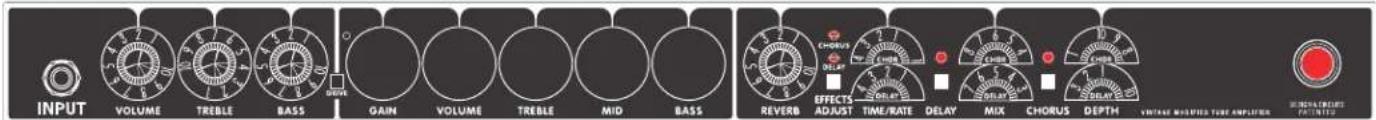

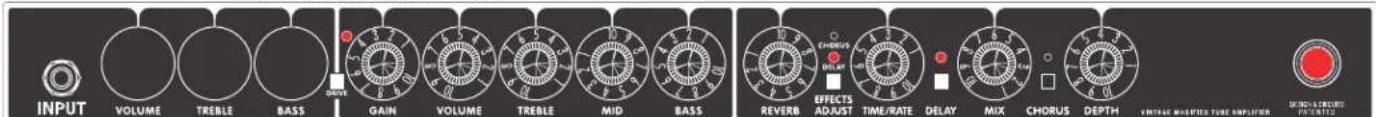

Configurações Sugeridas

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VINCULARIZED TIME AMPLIATION 20% VOLTAGE PUBLISHED

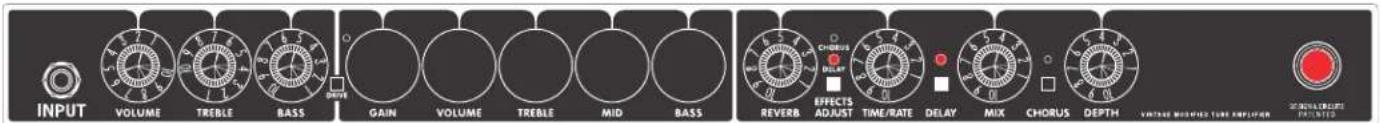

Alluring Clean

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH UNITED MUSHED LINE AMPLIFIER INCREASE CIRCULITATION POTENTES

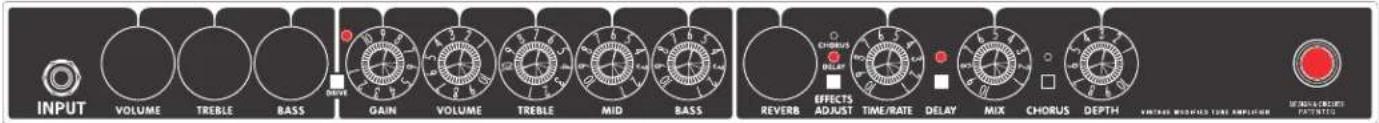

Lead Delay

INPUT VOLUME TREELE BASS GAIN VOLUME TREELE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH CONTROL SWITCHER TUBE AMPLIUM CONTROL SWITCHER POTENTES

Hoodoo Vibrato

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS EFFECTS REVERB ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VINCING WMERED TUBE AMPLIUM INFORMATION FATUTICS

Give Me A Second Nota: Configure a Taxa, Mixagem e Profundidade pelo Chorus, em seguida pressione EFFECTS ADJUST para ajustar os botões para a configuração de Delay.

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VINCASE MOUNTED TIME EQUATOR INNOVATION PARENTAL

Brown Sound

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VINCULAR MODIFIED TIME IMPLOWER INFORMATION CONTROL

Old Slapback

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VIRGINATED TIME AMPLIATION INFRONTABLE POTENTED

Double Tracked Nota: Configure a Taxa, Mixagem e Profundidade pelo Chorus, em seguida pressione EFFECTS ADJUST para ajustar os botões para a configuração de Delay.

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VIRAGE SHAPPTED TUBE AMPLIATION METHNIC/THREEFLE PREMISE
