MANUALE UTENTE Bandmaster Deluxe VM Head FENDER

La luce lampeggiante con il simbolo a freccia in un triangolo equilatero avvisa l'utente della presenza di tensione pericolosa non isolata all'interno dell'involucro del prodotto che può essere di grandezza sufficiente a costituire un rischio di shock elettrico per le persone.

Il punto esclamativo all'interno di un triangolo equilaterò avvisa l'utente di importanti istruzioni per il funzionamento e la manutenzione nel materiale informativo che accompagna il prodotto.

1) Leggere queste istruzioni.
2) Conservare queste istruzioni.
3) Rispettare tutte le avvertenze.
4) Seguire tutte le istruzioni.
5) Non usare questo apparecchio vicino all'acqua.
6) Pulire solo con un panno asciutto.
7) Non bloccare le aperture di ventilazione. Installare secondo le istruzioni del fabbricante.
8) Non installare vicino a fonti di calore come radiatori, diffusori di calore, stufe o altri apparecchi (compresi amplificatori) che producono calore.
9) Non trascurare la sicurezza garantita della spina polarizzata o di messa a terra. La spina polarizzata ha due lame di cui una più grande dell'altra. La spina di messa a terra ha due lame e una terza di messa a terra. La larna grande o la terza sono destinate alla sicurezza. Se la spina in dotazione non si adatta alla presa, consultare un elettricista per sostituire la presa obsoleta.
10) Proteggere il cavo di alimentazione perché non vi si cammini sopra e non si pieghi soprattutto vicino alle prese e al punto in cui esso esce dal dispositivo.
11) Usare solo accessori/componenti specificati dal produttore.
12) Usare solo carrelli, supporti, treppiedi, staffe o tavolini specificati dal produttore o venduti assieme all'apparecchio. Quando si usa un carrello, fare attenzione nello spostare il gruppo carrello/apparecchio per evitare lesioni causate dal ribaltamento.
13) Scollegare il dispositivo durante tempeste con fulmini o se non è usato per molto tempo.
14) Per l'assistenza rivolgersi sempre a personale qualificato. È necessaria l'assistenza quando il dispositivo è stato danneggiato in qualunque modo, come cavo di alimentazione o spina danneggiata, liquido versato o oggetti caduti nel dispositivo, dispositivo esposto a pioggia o umidità, funzionamento non normale o dispositivo caduto.
15) Per scollegare completamente l'apparecchio dalla presa di rete CA togliere la spina del cavo di alimentazione dalla presa CA.
16) La spina di rete del cavo di alimentazione deve restare facilmente utilizzabile.
17) AVVERTENZA - Per ridurre il rischio di incendio o di shock elettrico, non esporre questo apparecchio alla pioggia o all'umidità.
18) Non esporre il dispositivo a gocciolii o a spruzzi ed assicurarsi che nessun oggetto pieno di liquidi, come vasi, sia messo su di esso.
19) Lasciare almeno 15.25 cm di spazio libero dietro al dispositivo per consentire la corretta ventilazione e il raffreddamento dello stesso.
20) ATTENZIONE- Per amplificatori montati su mensola tenere tutti i cavi e i materiali lontano dai lati del dispositivo e lasciarlo raffreddare per 2 minuti prima di estrarlo da un abitacolo sulla mensola.
21) Amplificatori e altoparlanti possono produrre livelli di pressione sonora molto alti che possono causare danni temporanei o permanenti all'udito. Fare attenzione quando si imposta e si regola il livello dell'audio durante l'uso.
22) AVVERTENZA – Per conservare la sicurezza del prodotto, prodotti con batterie (comparto batterie) interne o esterne. • Le batterie e/o il prodotto in cui sono montate non devono essere esposti a calore eccessivo, come luce solare, fuoco o simili. • Se la batteria viene collegata/sostituita in modo non corretto ci può essere il rischio di esplosione. Sostituire solo con batteria dello stesso tipo o equivalente come specificato nelle istruzioni presenti sul prodotto.

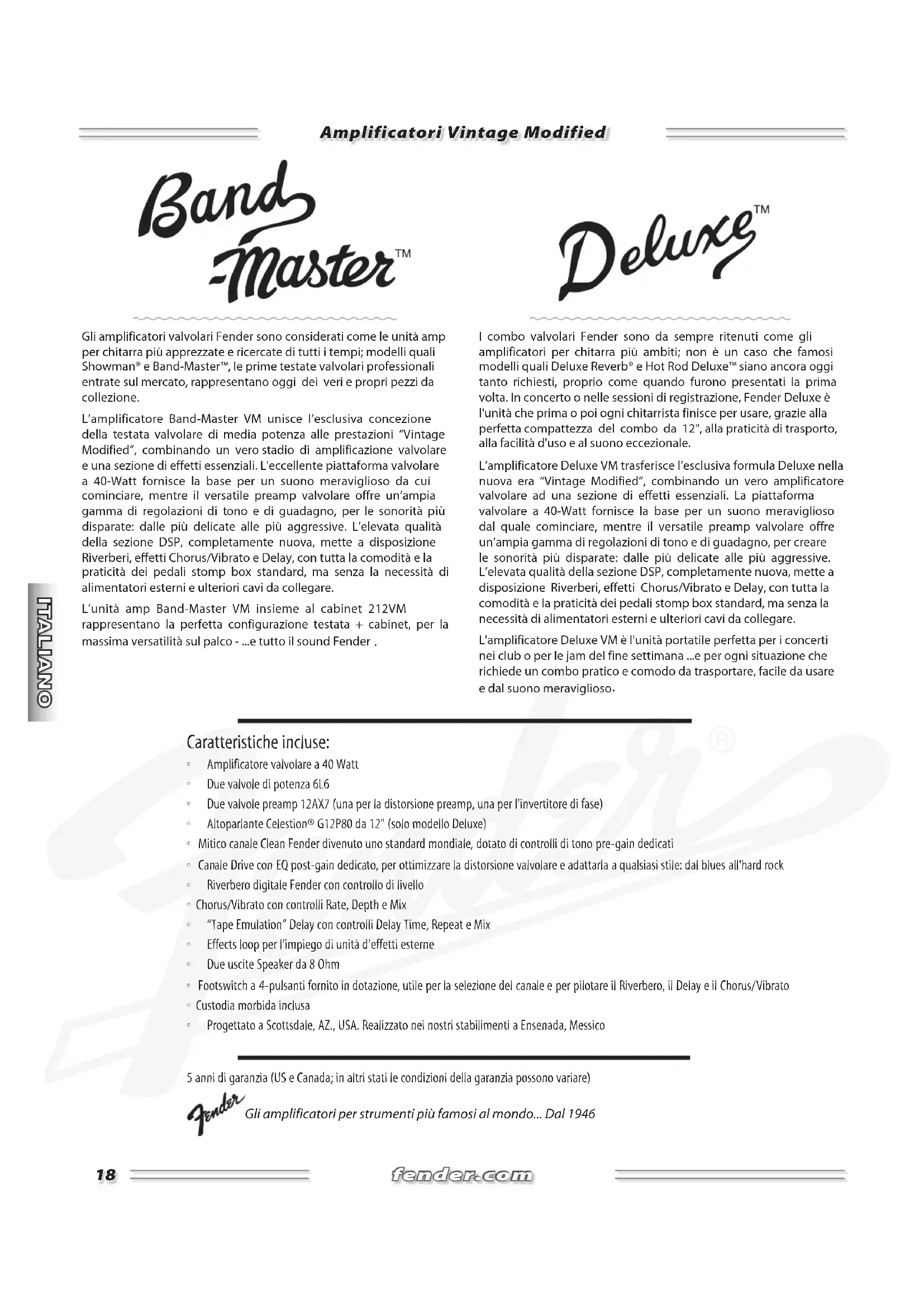

Gli amplificatori valvolari Fender sono considerati come le unità amp per chitarra più apprezzate e ricercate di tutti i tempi; modelli quali Showman® e Band-Master™, le prime testate valvolari professionali entrate sul mercato, rappresentano oggi dei veri e propri pezzi da collezione.

L'amplificatore Band-Master VM unisce l'esclusiva concezione della testata valvolare di media potenza alle prestazioni "Vintage Modified", combinando un vero stadio di amplificazione valvolare e una sezione di effetti essenziali. L'eccellente piattaforma valvolare a 40-Watt fornisce la base per un suono meraviglioso da cui cominciare, mentre il versatile preamp valvolare offre un'ampia gamma di regolazioni di tono e di guadagno, per le sonorità più disparate: dalle più delicate alle più aggressive. L'elevata qualità della sezione DSP, completamente nuova, mette a disposizione Riverberi, effetti Chorus/Vibrato e Delay, con tutta la comodità e la praticità dei pedali stomp box standard, ma senza la necessità di alimentatori esterni e ulteriori cavi da collegare.

L'unità amp Band-Master VM insieme al cabinet 212VM rappresentano la perfetta configurazione testata + cabinet, per la massima versatilità sul palco - ...e tutto il sound Fender.

Deluxe™

I combo valvolari Fender sono da sempre ritenuti come gli amplificatori per chitarra più ambiti; non è un caso che famosi modelli quali Deluxe Reverb® e Hot Rod Deluxe™ siano ancora oggi tanto richiesti, proprio come quando furono presentati la prima volta. In concerto o nelle sessioni di registrazione, Fender Deluxe è l'unità che prima o poi ogni chitarrista finisce per usare, grazie alla perfetta compattezza del combo da 12", alla praticità di trasporto, alla facilità d'uso e al suono eccezionale.

L'amplificatore Deluxe VM trasferisce l'esclusiva formula Deluxe nella nuova era "Vintage Modified", combinando un vero amplificatore valvolare ad una sezione di effetti essenziali. La piattaforma valvolare a 40-Watt fornisce la base per un suono meraviglioso dal quale cominciare, mentre il versatile preamp valvolare offre un'ampia gamma di regolazioni di tono e di guadagno, per creare le sonorità più disparate: dalle più delicate alle più aggressive. L'elevata qualità della sezione DSP, completamente nuova, mette a disposizione Riverberi, effetti Chorus/Vibrato e Delay, con tutta la comodità e la praticità dei pedali stomp box standard, ma senza la necessità di alimentatori esterni e ulteriori cavi da collegare.

L'amplificatore Deluxe VM è l'unità portatile perfetta per i concerti nei club o per le jam del fine settimana ...e per ogni situazione che richiede un combo pratico e comodo da trasportare, facile da usare e dal suono meraviglioso.

Caratteristiche incluse:

• Amplificatore valvolare a 40 Watt
Due valvole di potenza 6L6
Due valvole preamp 12AX7 (una per la distorsione preamp, una per l'invertitore di fase)
Altoparlante Celestion® G12P80 da 12" (solo modello Deluxe)
• Mitico canale Clean Fender divenuto uno standard mondiale, dotato di controlli di tono pre-gain dedicati
- Canale Drive con EQ post-gain dedicato, per ottimizzare la distorsione valvolare e adattarla a qualsiasi stile: dal blues all'hard rock
Riverbero digitale Fender con controllo di livello
- Chorus/Vibrato con controlli Rate, Depth e Mix
"Tape Emulation" Delay con controlli Delay Time, Repeat e Mix
Effects loop per l'impiego di unità d'effetti esterne
Due uscite Speaker da 8 Ohm
- Footswitch a 4-pulsanti fornito in dotazione, utile per la selezione del canale e per pilotare il Riverbero, il Delay e il Chorus/Vibrato
- Custodia morbida inclusa
Progettato a Scottsdale, AZ., USA. Realizzato nei nostri stabilimenti a Ensenada, Messico

5 anni di garanzia (US e Canada; in altri stati le condizioni della garanzia possono variare)

Gli amplificatori per strumenti più famosi al mondo... Dal 1946

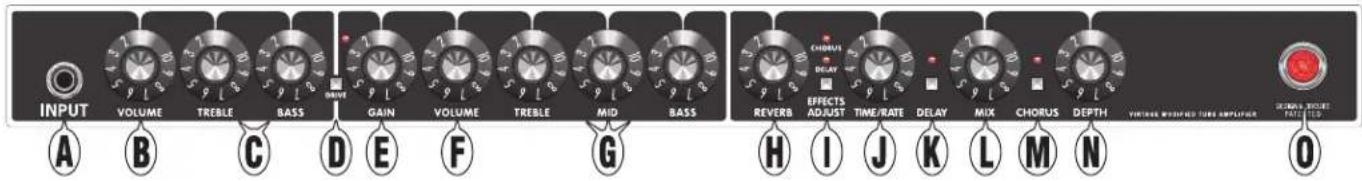

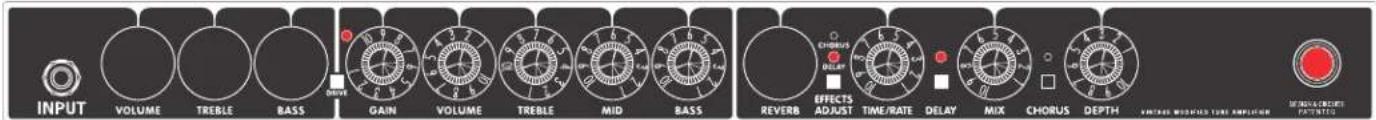

Pannello frontale

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS CHORUS DELAY REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VIRTUAL MUSHED TUBE AMPLIFIER DECUS ORDER FATI 1000 A B C D E F G H I J K L M N O

A. INPUT — Collega la chitarra a questo ingresso.
B. VOLUME — Regolazione di volume del canale Clean.
C. TREBLE / BASS — Controlli che regolano il carattere tonale del canale Clean.
D. DRIVE* — Seleziona il canale Drive (status segnalato dal relativo indicatore LED).
E. GAIN — Regola il livello di distorsione del canale Drive.
F. VOLUME — Usato insieme alla manopola Gain {E}, permette di controllare il volume del canale Drive.
G. TREBLE / MID / BASS — Controlli che regolano il carattere tonale del canale Drive.
H. REVERB ^* — Regola il livello dell'effetto Riverbero.
I. EFFECTS ADJUST — Premi questo tasto per regolare gli effetti Chorus o Delay usando le manopole Time/Rate, Mix e Depth.

NOTA: Dopo aver selezionato uno dei due effetti, occorre ruotare una delle manopole Time/Rate, Mix o Depth per attivarne l'azione, altrimenti la posizione delle manopole non corrisponderà alla reale impostazione del nuovo effetto selezionato.

J. TIME/RATE —

Delay: Regola la durata dell'intervallo presente tra le ripetizioni del Delay.

Chorus: Regola la velocità di modulazione del Chorus.

K. DELAY * — Premi per attivare l'effetto Delay (status segnalato dal relativo indicatore LED).
L. MIX — Controllo che regola il livello degli effetti Delay e Chorus. Impostando la manopola in prossimità del punto centrale della propria gamma si ottiene l'effetto Chorus, mentre posizionando la manopola a "10" si ottiene un effetto Vibrato con pitch-shifting reale.
M. CHORUS* — Premi per attivare l'effetto Chorus/Vibrato (status segnalato dal relativo indicatore LED).
N. DEPTH —

Delay: Regola il numero di ripetizioni del Delay.

Chorus: Regola l'intensità dell'effetto Chorus/Vibrato.

O. INDICATORE POWER JEWEL — Indica che l'amplificatore è attivo.

*Controllo da footswitch: Questo controllo è attivabile in remoto agendo dall'unità footswitch a 4-pulsanti fornita in dotazione!

Valvole

Il tuo nuovo amplificatore Fender® è equipaggiato con valvole della migliore qualità, fornite da diversi produttori internazionali. A causa di possibili discontinuità nelle forniture, la specifica tipologia delle valvole impiegate in ciascun amplificatore può essere soggetta a variazioni senza alcun preavviso.

Durante la sostituzione delle valvole d'uscita occorre prestare attenzione ai contrassegni riportati nelle valvole originali, ovvero quelle già installate nell'amplificatore. Ad esempio, il tipo di valvole d'uscita 6L6 usate da Fender includono i modelli: 6L6GC, 6L6WXT, 6L6C, 6L6GE, ecc; e non si limitano a questi. L'installazione di un tipo di valvola diverso può richiedere regolazioni significative da parte di un tecnico qualificato, onde evitarne la riduzione delle prestazioni e la diminuzione della durata.

Inoltre, l'azienda Groove Tubes™, nel testare e scegliere molte delle valvole d'uscita utilizzate dai nostri amplificatori, le contrassegna in base ad uno specifico codice-colore. Quindi se, ad esempio, il tuo amplificatore è equipaggiato con valvole 6L6WXT contrassegnate in colore bianco, il set di valvole sostitutive più adeguate sarà composto da valvole 6L6WXT "Bianche".

Per qualsiasi informazione e domanda, rivolgiti al tuo negoziante Fender o ad un centro d'assistenza autorizzato.

Posizione delle valvole, da sinistra a destra (nel pannello posteriore):

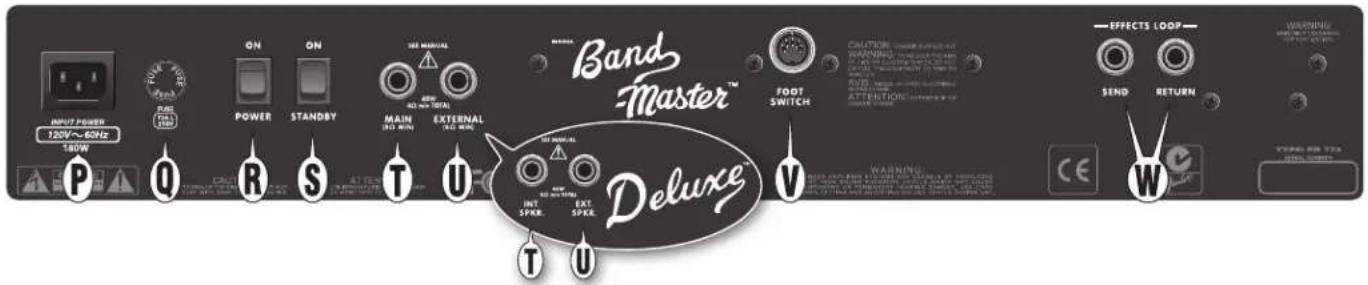

Pannello posteriore

P. CONNESSIONE PER CAVO D'ALIMENTAZIONE—Usa il cavo d'alimentazione fornito in dotazione per collegare l'unità ad una presa di corrente con messa a terra, conforme alle specifiche di voltaggio e frequenza riportate sul pannello posteriore del tuo amplificatore.
Q. FUSE—Il fusibile protegge l'amplificatore da eventuali sbalzi di corrente elettrica. In caso di sostituzione, utilizzare solo fusibili dello stesso tipo e valore, specificati nel pannello posteriore dell'amplificatore.
R. INTERRUTTORE POWER—Attiva o disattiva l'amplificatore (status segnalato dall'indicatore Power Jewel del pannello frontale).
S. STANDBY—Durante le brevi pause, invece di disattivare l'amplificatore, usa il selettore standby; in questo modo, oltre ad evitare di attendere nuovamente che le valvole si riscaldino, ne estenderai anche la durata.

T. •MAIN SPEAKER (BAND-MASTER VM)—Connessione per un altoparlante da 8Ω (minimo). Quando l'amplificatore è attivo, per evitarne il danneggiamento è necessario che questa connessione risulti sempre collegata ad un altoparlante.
-INTERNAL SPEAKER (DELUXE VM)—Connessione per l'altoparlante interno di Deluxe VM (8Ω). Quando l'amplificatore è attivo, per evitarne il danneggiamento è necessario che questa connessione risulti sempre collegata ad un altoparlante.
U. EXTERNAL SPEAKER—Connessione per il collegamento di un secondo diffusore esterno da 8Ω.
V. FOOTSWITCH—Connessione per l'unità footswitch a 4-pulsanti fornita in dotazione, utile per l'attivazione/disattivazione in remoto del canale Drive e degli effetti Reverb, Chorus e Delay.
W. FX LOOP—Collega la mandata (Send) e il ritorno (Return) rispettivamente all'ingresso e all'uscita dell'unità d'effetti esterna.

Specifiche

TIPO:	PR 772
NUMERO PARTI (Band-Master):	2220200000 (120V~, 60Hz)2220204000 (230V~, 50Hz) UK2220207000 (100V~, 50/60Hz) JPN	2220201000 (110V~, 60Hz) TW2220205000 (220V~, 50Hz) ARG2220209000 (220V~, 60Hz) ROK	2220203000 (240V~, 50Hz) AUS2220206000 (230V~, 50Hz) EUR
NUMERO PARTI (Deluxe):	2220000000 (120V~, 60Hz)2220004000 (230V~, 50Hz) UK2220007000 (100V~, 50/60Hz) JPN	2220001000 (110V~, 60Hz) TW2220005000 (220V~, 50Hz) ARG2220009000 (220V~, 60Hz) ROK	2220003000 (240V~, 50Hz) AUS2220006000 (230V~, 50Hz) EUR
REQUISITI ENERGETICI:	180W
IMPEDENZA D'INGRESSO:	1MΩ
USCITA POWER AMP:	40W su 8Ω @ <10% THD, 1kHz
FUSIBILI:	Versioni a 100V-120V: F3AL, 250V	Versioni a 220V-240V: F1.6AL, 250V
VALVOLE:	Due 12AX7 e due 6L6
ALTOPARLANTE (Deluxe):	1 Celestion G12P80 da 12", 8Ω (N/P 0064777000)
DIFFUSORE ESTERNO RACCOMANDATO:	Bandmaster VM-212 (N/P 222120000Q
FOOTSWITCH:	4-pulsanti, VM Series (N/P 007548500Q
DIMENSIONI (Band-Master):	Altezza: 25.08 cm (9.875 in)	Larghezza: 61.28 cm (24.125 in)	Profondità: 23.65 cm (9.31 in)
DIMENSIONI (Deluxe):	Altezza: 42.86 cm (16.875 in)	Larghezza: 61.28 cm (24.125 in)	Profondità: 23.65 cm (9.31 in)
PESO:	(Band-Master): 14.97 kg (33 lb)	(Deluxe): 20.87 kg (46 lb)

Le specifiche possono essere soggette a variazioni senza alcun preavviso.

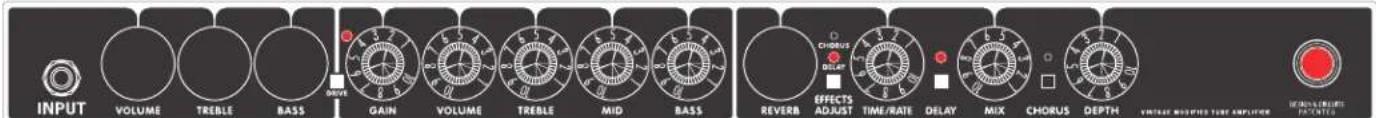

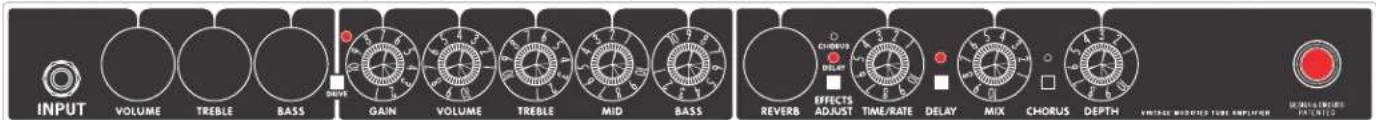

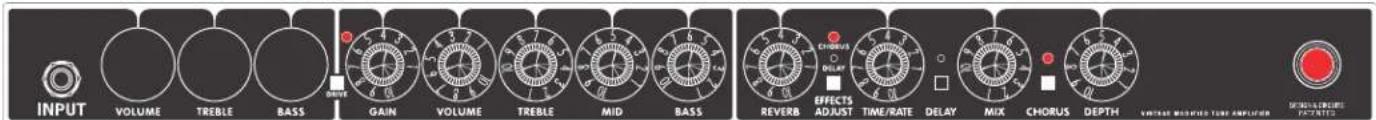

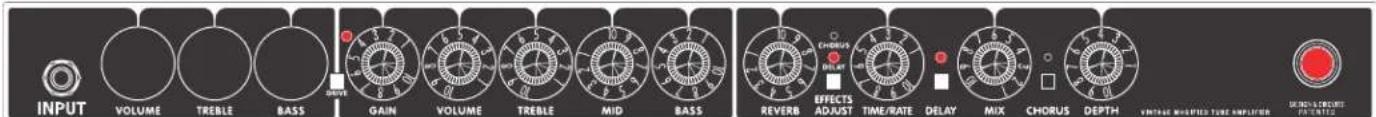

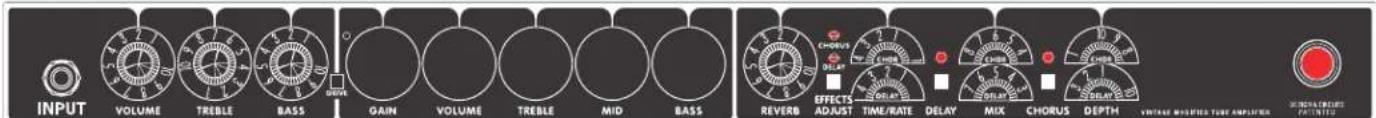

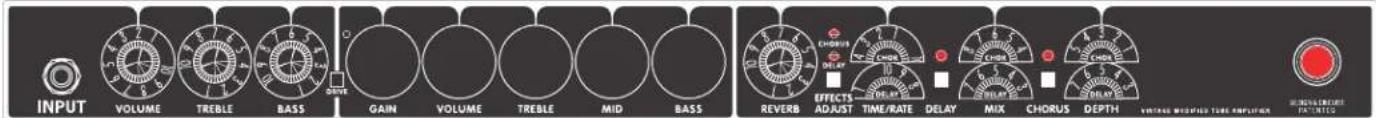

Esempi di impostazioni

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VOUTHE MOZZHES TIME AMPLIANT 20% VOLTAGE PUBLISHED

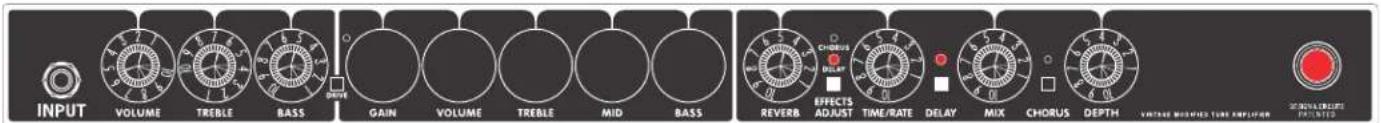

Alluring Clean

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS TIME/RATE DELAY MIX CHORUS DEPTH VARIABLE WM/HOLD TIME AMPLIATION

Lead Delay

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH CONTROL DIMENSION FATENTES

Hoodoo Vibrato

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS EFFECTS REVERB ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VEGETABLE SHEET AMPLIATION INFORMATION PROCESSED

Give Me A Second Nota: Imposta i parametri Rate, Mix e Depth del Chorus, quindi premi EFFECTS ADJUST per regolare le impostazioni del Delay.

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS TIME/RATE DELAY MIX CHORUS DEPTH VIRAGE REMOVED TIME AMPLIUM CONTROL

Brown Sound

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VIRAGE MODIFIED TIME AMPLIUMER INCREASED CURRENT FRONTED

Old Slapback

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VIRIANT MODIFIED TIME AMPLIANT GENERAL STRENGTH CAPITTED

Double Tracked Nota: Imposta i parametri Rate, Mix e Depth del Chorus, quindi premi EFFECTS ADJUST per regolare le impostazioni del Delay.

INPUT VOLUME TREBLE BASS GAIN VOLUME TREBLE MID BASS REVERB EFFECTS ADJUST TIME/RATE DELAY MIX CHORUS DEPTH VINTAGE IMPACTED TUBE AMPLIATION METHNIC/THREEFLE PREMISE
