使用説明書 Bandmaster Deluxe VM Head FENDER
二等辺三角形の中の矢印のついた稲妻の閃光のシンボルは、人に電気ショックを与えるに十分な、絶縁されていない「高電圧の危険」が製品のケース内にあることを警告するものです。
二等辺三角形の中の感嘆符合は、重要な操作方法およびメンテナンス方法の記述が製品に付属の説明書にあることを示します。
1) 以下の説明をお読みください。
2) 本説明書を保存してください。
3) 警告にはすべて注意してください。
4) 使用方法にはすべて従ってください。
5) 本装置は水の近くでは使用しないでください。
6) 清掃は、乾いた布でのみ行ってください。
7) 通気孔はふさがないでください。製造元の手順書に従って設置してください。
8) ラジエーター、ヒート レジスター、調理用コンロ、音響用アンプリファイア等の、熱を発する機器の近くには設置しないでください。
9) 極性プラグや接地プラグの安全機能を妨げないようにしてください。極性プラグは二つのブレードの一方が他方より幅広くなっています。接地型プラグには、二つのブレードに加えて接地ブロングがあります。幅の広いブレードまたは3番目のブロングは、プラグがコンセントに合わないときは、電気技師に相談して旧式のコンセントを付け替えてください。
10) 電源コードが踏まれたり、特にプラグ、便利レセプタクル、または装置から出てくる箇所でねじれないように保護してください
11) メーカー指定の付属品/アクセサリーのみを使用してください。
12) カード、スタンド、三脚、ブラケット、テーブルは、メーカー指定のもの、または装置と共に販売されているもののみを使用してください。カートをご使用の場合は、カートと装置を一緒に移動させるとき、転倒によって怪我をされないようご注意ください。
13) 稲妻が光っている間、また長期間ご使用にならないときは、本装置の電源をプラグから抜いてください。
14) メンテナンスはすべて、資格のあるメンテナン スサービス要員に依頼してください。メンテナンスは装置が何らかの形で損傷した場合、例えば次のような場合に必要となります：電源コードまたはプラグが損傷した場合、装置の中に液体がこぼれて入ったり、ものが落ちて入ったりした場合、装置が雨や湿気にさらされた場合、装置が正常に動作しない場合、装置を落とした場合。
15) 本装置をAC主電源から完全に切り離すには、電源コードのプラグをACコンセントから抜いてください。
16) 電源コードの電源プラグは、常に操作可能な状態にしておいてください。
17) 警告 - 火災や電気ショックの危険を減らすため、本装置を雨や湿気にさらさないようにしてください。
13) 本装置を水のしずくや水はねにさらさないでください。また、花瓶などの水の入ったものは本装置の上には絶対に置かないようにしてください。
19) 本装置ユニットの適切な通気および冷却のため、その背後に少なくとも 15.5 cm のスペースを確保し、そこにはさえぎるようなもの位置かないようにしてください。
20) 注意 - ラックに搭載したパワー アンプリファイアの場合は、配線その他をユニットの側面から離しておいてください。また、ラックのケースからユニットを取り出す前にユニットを2分間さい。
21) アンプリファイアおよびラウド スピーカー システムは、非常に高い音圧レベルを生じさせる能力があり、聴覚に一時的または永久的な損傷を起こす恐れがあります。使用中にボリュームの設定および調整を行うときは、注意してください。
22) 警告 - 安全確保のため、バッテリーを内臓した、または外部バッテリー（バッテリーパック）を使用した製品をご使用の際は、次のことにご注意ください：* バッテリーおよび/またはバッテリーが入った製品は、太陽光線、火、等の過度の熱にはさらさないでください。* バッテリーの接続/交換方法を誤ると、爆発の危険性があります。交換するときは、説明書または製品上に記載されたものと同じか、同等の種類のバッテリーのみを使用してください。
Band Master™
Fender のチューブアンプは、常に最も価値のあるギター用アンプリファイヤーと考えられてきました。マーケットに最初に登場したプロフェッショナルなチューブヘッドであるowman®や Band-Master™ のような人気のモデルは、今日ではコレクターズ・アイテムとなっています。
Band-Master VM アンブリファイヤーは、本物のチューブアンプに、それを引き立たせる基本的なエフェクトを組み合わせることにより、魅力的な、ミッドクラスのパワーのチューブヘッドというコンセプトに、Vintage Modified”のパフォーマンスを追加します。40ワットのチューブのプラットフォームは基本となる優れたトーンを提供し、用途の広いチューブリアンプは、穏やかなものから激しいものまで、幅広いトーンとゲインの設定が可能です。まったく新しい、高品位なDSP のプラットフォームは、便利で、別にケーブルやパワーサプライを必要とせず、スタンダードなストンブボックスのような操作性で、Reverb、Chorus/Vibrato、Delay エフェクトを追加します。
Band-Master VM アンプは、(対をなす 212VM エンクロージャーと組合わせ) ステージ上で多いに活躍し、素晴らしいFenderのトーンを実現する、完璧なヘッド + キャビネットのリグとなります。
Fenderのチューブ・コンボは、常に最も価値のあるギターアンプと考えられてきました。Deluxe Reverb® や Hot Rod Deluxe™ のような人気のモデルは、最初に発表されてから今日まで、人々を魅了し続けてきました。パーフェクトなサイズの2コンボの持ち運びやすさ、簡単な使い勝手、そして素晴らしいトーンが評価され、多くのギタリストが、セッションやギグFender Deluxe の数あるバージョンの一つを選択しています。
Deluxe VM アンプリファイヤーは、真のチューブアンプと、それを引き立たせる基本的なエフェクトを組み合わせることにより、人気のある Deluxe の形式に、新しい時代の "Vintage Modified" のパフォーマンスを追加します。40ワットのチューブのプラットフォームは基本となる優れたトーンを提供し、用途の広いチューブプリアンプは、穏やかなものから激しいものまで、幅広いトーンとゲインの設定が可能です。まったく新しい、高品位な DSP のプラットフォームは、便利で、別にケーブルやパワーサプライを必要とせず、スタンダードなストンボックスのような操作性で、Reverb、Chorus/Vibrato、Delay エフェクトを追加します。
Deluxe VM アンプは、クラブでの演奏、週末のジャムなど、ポータブルで簡単に使え、素晴らしいサウンドのコンボが必要な、あらゆる場面で活躍するアンプです。
製品の特徴：
40ワット チューブ・アンプリファイヤー
2つの6L6パワーチューブ
2つの12AX7 プリアンプ・チューブ(1つはブリアンプのディストーション、もう1つはフェーズ・インバーター)
12インチ Celestion® G12P80 スピーカー (Deluxe のみ)
世界標準の Fender クリーン・チャンネルと専用のプリゲイン・トーンコントロール
ブルースやハードロックのスタイルに有効な、多様なチューブ・ディストーションの音作りを可能にする、専用のポストゲインEQを備えたドライブチャンネル
- レベルコントロール付属デジタル Fender Reverb
レート、デブス、ミックスのコントロールを装備した Chorus/Vibrato
ディレイタイム、リピート、ミックスのコントロールを装備した“テープ・エミレーション” Delay
外部エフェクト機器を接続するためのエフェクト・ループ
2つの8オーム スピーカー出力
- Channel, Reverb, Delay と Chorus/Vibratoを選択するための4ボタンのフットスイッチを付属
- 専用力バー付属
アメリカ合衆国アリゾナ州 Scottsdale で設計、メキシコ Ensenada の自社工場で生産
5年の保証期間 (アメリカ合衆国とカナダに限る、他は各地域の規定による)
世界で最もポピュラーな楽器用アンプリファイヤー... その歴史は1946年から

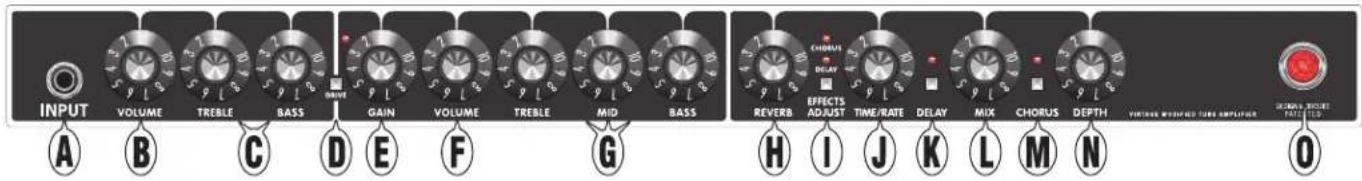

フロントパネル
B. VOLUME — クリーンチャンネルの大きさを調整します。
C. TREBLE / BASS — クリーンチャンネルのトーンのキャラクターを調整します。
D. DRIVE ^* — Drive チャンネルを選択します。選択すると LED が点灯します。
E. GAIN — Drive チャンネルのディストーション・レベルを調節します。
F. VOLUMEーゲインノブ {E} と共に使用して、Drive チャンネルの大きさを調節します。
G. TREBLE / MID / BASS — Drive チャンネルのトーンのキャラクターを調整します。
H. REVERB ^* — Reverb effect のレベルを調整します。
I. EFFECTS ADJUST — このボタンを押すと、Time/Rate, Mix と Depth ノブを Chorus または Delay のどちらで使用するかを決定します。
NOTE: エフェクトを切り替えた後、必ずTime/Rate, Mix と Depth ノブを回す必要があります。それまでは、ノブポジションは新しく選択されたエフェクトの実際の設定を表示しません。
J. TIME/RATE —
Delay: ディレイのリピートの間隔を調整します。
Chorus: コーラス・スイープのスピードをコントロールします。
K. DELAY * — このボタンを押すとLED が点灯し、Delay エフェクトが有効になります。
L. MIX — Delay と Chorus のエフェクトのレベルを調整します。VM アンブリファイヤーでは Mix がセンター付近に設定されているときはコーラスエフェクトとなり、Mix が "10" に設定されているときはピッチシフトのビブラート・エフェクトとなります。
M. CHORUS ^* — このボタンを押すと LED が点灯し、Chorus/Vibrato エフェクトが有効になります。
N. DEPTH—
Delay: ディレイがリピートされる回数を調整します。
Chorus: コーラス/ビブラート・エフェクトの密度を調整します。
O. POWER JEWEL — アンプリファイヤーの電源がオンであることを表示します。
*フットスイッチから操作が可能:付属の4-ボタン・フットスイッチから、リモートでこのコントロールをアクティブにすることができます!
真空管について
この Fender® アンプリファイヤーには、世界中の様々なメーカーから入手可能な、最高品質の真空管が採用されています。供給の一時的な不足により、各アンプで使用されている特定のチューブのタイプは告知なしに変更されることがあります。
出力チューブを交換するときは、工場出荷時にアンプリファイヤーに装着されていたチューブを特定する表示に注意してください。例えばFenderで使用される6L6出力チューブタイプは、6L6GC;6L6WXT;6L6C;6L6GE;などを含み、これらに限定されるものではありません。違う種類を取り付ける場合には、パフォーマンスとチューブの寿命を損なわないために、認定された技術者による、重要な調整を必要とする場合があります。
また Groove Tubes™ 社は、出力チューブの選定と検証を行っており、それらを色分けされたラベルでペイントしています。もしアンプに装備されていたものが、例えば、白のラベルの
6L6WXT チューブであった場合には、新しい白の 6L6WXT チューブのセットが、完璧な交換品となります。
もし質問や気になることがある場合は、Fender 製品販売店もしくは認定サービスセンターまでお問い合わせ下さい。
チューブはリアの左から右の位置に装着されています


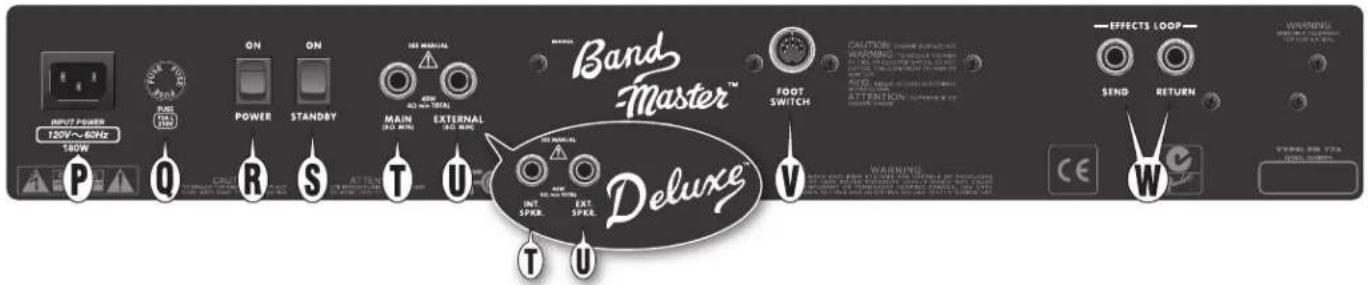

6L6GC /5881 6L6GC /5881 12 AX 7A 12 AX 7Aリアパネル
Q. FUSE—電気的な不具合からアンプリファイヤーを保護します。ヒューズの交換には、アンプリファイヤーのリアパネルに明記されたタイプと数値と同じものだけを使用してください。
R. POWER SWITCH—アンブリファイヤーの電源をオン/オフし、それがフロントパネルのパワーインジケーターに表示されます。
S. STANDBY—短時間の休憩時には、電源を切るのではなく、スタンバイを使用してください。これにより、演奏に戻ったとき、チューブが暖まるまでの時間を必要とせず、真空管の寿命を長持ちさせることができます。
T. •MAIN SPEAKER (BAND-MASTER VM)—8Ω (最小値)のスピーカーを接続する端子です。アンプリファイヤーの電源投入時には、アンプリファイヤーの損傷を防止するため、必ずここにスピーカーを接続してください。
- INTERNAL SPEAKER (DELUXE VM)—Deluxe VM に内蔵されている 8Ω のスピーカーを接続する端子です。アンプリファイヤーの電源投入時には、アンプリファイヤーの損傷を防止するため、必ずここにスピーカーを接続してください。
U. EXTERNAL SPEAKER—2本目の8Ωスピーカーを接続する端子です。
V. FOOTSWITCH—(付属の)4ボタン・フットスイッチを接続する端子です。フットスイッチからDrive チャンネルとReverb, Chorus, Delay エフェクトの選択が可能になります。
W. FX LOOP— Send をエフェクト機器の入力端子に接続し、Return をエフェクト機器の出力端子に接続します。
技術仕様
| タイプ: | PR 772 | ||
| 製品番号 (Band-Master): | 2220200000 (120V~, 60Hz)2220204000 (230V~, 50Hz) UK2220207000 (100V~, 50/60Hz) JPN | 2220201000 (110V~, 60Hz) TW2220205000 (220V~, 50Hz) ARG2220209000 (220V~, 60Hz) ROK | 2220203000 (240V~, 50Hz) AUS2220206000 (230V~, 50Hz) EUR |
| 製品番号 (Deluxe): | 2220000000 (120V~, 60Hz)2220004000 (230V~, 50Hz) UK2220007000 (100V~, 50/60Hz) JPN | 2220001000 (110V~, 60Hz) TW2220005000 (220V~, 50Hz) ARG2220009000 (220V~, 60Hz) ROK | 2220003000 (240V~, 50Hz) AUS2220006000 (230V~, 50Hz) EUR |
| 消費電力: | 180W | ||
| 入力インビーダンス: | 1MΩ | ||
| パワーアンプ出力: | 40W を8Ωへ@ <10% THD, 1kHz | ||
| ヒューズ: | 100V-120V モデル: F3AL, 250V | 220V-240V モデル: F1.6AL, 250V | |
| チューブの構成: | 12AX7 2本と6L6 2本 | ||
| スピーカー (Deluxe): | 12", Celestion G12P80, (P/N 0064777000) 1本 | ||
| 推奨外部スピーカー: | Bandmaster VM-212 (P/N 2221200000) | ||
| フットスイッチ | 4-ボタン, VM Series (P/N 0075485000) | ||
| 外形寸法 (Band-Master): | 高さ: 9.875 in (25.08 cm) | 幅: 24.125 in (61.28 cm) | 奥行き: 9.31 in (23.65 cm) |
| 外形寸法 (Deluxe): | 高さ: 16.875 in (42.86 cm) | 幅: 24.125 in (61.28 cm) | 奥行き: 9.31 in (23.65 cm) |
| 重量: | (Band-Master): 33 lb (14.97 kg) | (Deluxe): 46 lb (20.87 kg) |
製品の仕様は予告なく変更される場合があります。

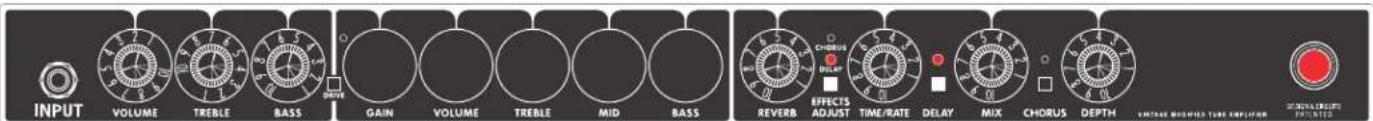

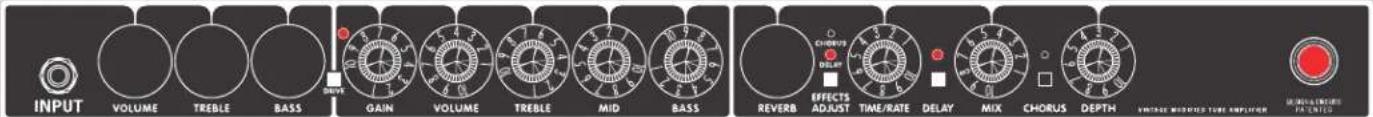

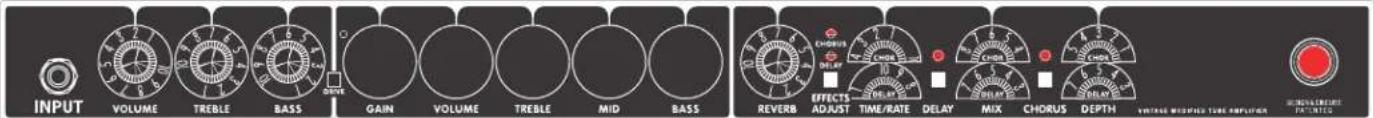

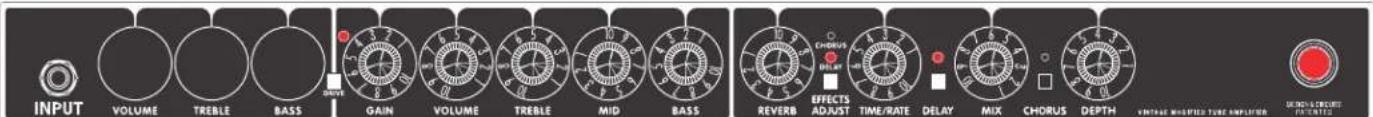

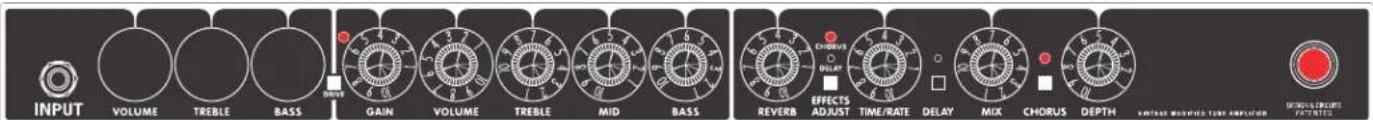

推奨セッティング

