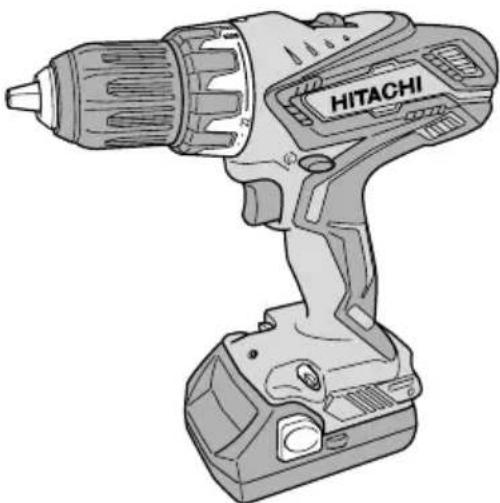

MANUAL DE UTILIZADOR DS18DJL(WC) HITACHI

00Table_DS14DJL_WE.p65 2/21/14, 10:2534 Bateria recarregável Lingüeta Tampa da bateria Terminal Ventilador Premir Retirar Cabo Lâmpada piloto Símbolo da broca Disco de engate Marca de triângulo Fraco Forte Linha Comutador Velocidade baixa Velocidade alta Interruptor de comando Manguito Apertar Afrouxar Botão seletor Marcas

AVISO Leia todas as instruções e avisos de segurança Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta eléctrica” em todos os avisos refere- se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas eléctricas em ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta eléctrica. As distracções podem fazer com que perca controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas. Nunca modifique a ficha. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos. Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra. c) Não exponha ferramentas eléctricas à chuva ou condições de humidade. A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos. d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento. Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos. e) Quando trabalhar com uma ferramenta eléctrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos. f) Se não for possível evitar a utilização de uma máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de protecção pessoal. Utilize sempre protecção para os olhos. O equipamento de protecção, tal como uma máscara de pó, sapatos de segurança anti- derrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite ligar por acidente. Certifique-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas eléctricas com o dedo no interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Use vestuário adequado. Não use roupas largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis. g) Se forem fornecidos dispositivos para a ligação de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a ferramenta correcta para a sua aplicação. A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da rede antes e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Guarde as ferramentas eléctricas fora do alcance de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Efectue a manutenção de ferramentas eléctricas. Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas. Se danificada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção. (Tradução das instruções originais) 07Por_DS14DJL_WE.p65 2/21/14, 10:275960 Português f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

5) Utilização e manutenção da ferramenta com bateria

a) Apenas é recarregável com o carregador especificado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria. b) Utilize ferramentas eléctricas apenas com as baterias especialmente concebidas. A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndios. c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam fazer uma ligação de um terminal para o outro. Fazer curto-circuito dos terminais da bateria poderá causar queimaduras ou um incêndio. d) Em condições abusivas, poderá ser ejectado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejectado da bateria poderá provocar irritações ou queimaduras.

a) Faça a manutenção da sua ferramenta eléctrica por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta eléctrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

seja(m) fornecida(s) com a ferramenta. A perda de controlo pode provocar lesões.

2. Segure na ferramenta pelas superfícies isoladas,

quando efectuar uma operação em que o acessório de corte ou a broca possa entrar em contacto com cabos ocultos. O contacto do acessório de corte ou a broca com um cabo com corrente poderá electrificar as partes metálicas da ferramenta podendo electrocutar o utilizador.

3. Recarregue sempre a bateria numa temperatura

entre 0° e 40°C. Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada. A temperatura mais apropriada para a recarga é entre 20° e 25°C.

4. Quando terminar um recarregamento, libere o

recarregador por cerca de 15 minutos antes da próxima recarga da bateria. Não recarregue mais do que duas baterias consecutivamente.

5. Não deixe que materiais estranhos entrem no

orifício de conexão da bateria recarregável.

6. Não desmonte nunca a bateria recarregável nem

recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento, podendo resultar em queima ou danos à bateria.

8. Não jogue a bateria no fogo.

Queimando-se, ela pode explodir.

9. Leve a bateria à loja onde você a comprou assim

que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.

10. O uso de uma bateria velha pode danificar o

11. Não insira nenhum objeto nas aberturas de

ventilação do recarregador. A inserção de objetos metálicos ou inflamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danificar o recarregador.

12. Ao montar um palhetão de chave no mandril

automático, aperte adequadamente o manguito. Se o manguito não estiver apertado, o palhetão pode deslizar ou cair, podendo provocar ferimentos.

13. Este produto contém um íman forte e permanente

no motor. Observe as precauções seguintes relativas à adesão de limalhas à ferramenta e o efeito do íman permanente em dispositivos electrónicos. CUIDADO 䡬 Não coloque a ferramenta numa mesa ou zona de trabalho onde estejam presentes limalhas de metal. As limalhas podem aderir à ferramenta, resultando em ferimentos ou avarias. 䡬 Se tiverem aderido limalhas à ferramenta, não lhe toque. Retire as limalhas com uma escova. Caso contrário, poderá resultar em ferimentos. 䡬 Se utilizar um pacemaker ou outro dispositivo médico electrónico, não utilize nem se aproxime da ferramenta. O funcionamento do dispositivo electrónico poderá fi car afectado. 䡬 Não utilize a ferramenta perto de dispositivos precisão, tais como telemóveis, cartões magnéticos ou suportes de memória electrónicos. Caso contrário, poderá provocar um funcionamento incorrecto, avaria ou perda de dados. 07Por_DS14DJL_WE.p65 2/21/14, 10:276061 Português PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de protecção para impedir a transmissão de corrente. Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a puxar o gatilho, o motor poderá parar. Isto não constitui uma avaria, sendo o resultado da função de protecção.

1. Quando a carga restante da bateria se esgotar,

poderá parar. Nesse caso, solte o botão da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.

3. Se a bateria estiver sobreaquecida em condições

de sobrecarga, a alimentação da bateria poderá parar. Neste caso, pare de utilizar a bateria e deixe-a arrefecer. Após este período, pode voltar a utilizá- la. Além disso, tenha em consideração os seguintes avisos e precauções. AVISO Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifique-se de que toma as seguintes precauções.

1. Certifique-se de que limalhas e pó não se

acumulam na bateria. 䡬 Durante o trabalho, certifique-se de que limalhas e pó não caem na bateria. 䡬 Certifique-se de que qualquer limalha e pó que caia na ferramenta durante os trabalhos não se acumulam na bateria. 䡬 Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó. 䡬 Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).

2. Não perfure a bateria com objectos afiados como

pregos, não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.

3. Não utilize uma bateria que pareça estar danificada

4. Não utilize a bateria com a polaridade invertida.

5. Não a ligue directamente a quaisquer tomadas

eléctricas ou tomadas de isqueiro de automóvel.

6. Não utilize a bateria para fins que não os

7. Se a bateria não carregar completamente mesmo

após ter passado o tempo de recarga especificado, pare imediatamente de a recarregar.

8. Não coloque nem submeta a bateria a

temperaturas elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.

9. Afaste-a imediatamente do fogo quando fugas ou

maus odores forem detectados.

10. Não utilizar em locais onde seja produzida uma

forte electricidade estática.

11. Se a bateria apresentar fugas, maus odores,

produção de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarga ou armazenamento, remova- a imediatamente do equipamento ou do carregador de baterias e pare de a utilizar. CUIDADO

1. Se o líquido vertido pela bateria entrar nos seus

olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico. Se não for tratado, o líquido pode provocar problemas nos olhos.

2. Se o líquido verter para a sua pele ou roupa, lave-

as imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.

3. Se se deparar com ferrugem, maus odores,

sobreaquecimento, descoloração, deformações e/ ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor. AVISO Se uma matéria estranha condutora penetrar no terminal da bateria de iões de lítio, a bateria pode sofrer um curto-circuito e causar um incêndio. Quando guardar a bateria de iões de lítio respeite as seguintes disposições. 䡬 Não coloque detritos condutores, pregos e fios de arame, tais como fios de ferro e de cobre no compartimento de arrumação. 䡬 Para impedir curtos-circuitos, coloque a bateria na ferramenta ou coloque fixamente a tampa da bateria para armazenamento de modo a que não seja possível ver o ventilador. (Fig. 1) 07Por_DS14DJL_WE.p65 2/21/14, 10:276162 Português ESPECIFICAÇÕES

Madeira Perfuração (espessura 18 mm) 30 mm 38 mm Metal Aço: 13 mm, Capacidade ( espessura 1,6 mm) Alumínio: 13 mm Aparafusa- Parafuso para metal 6 mm mento Parafuso para 6,0 mm (diâmetro) × 75 mm (comprimento) 6,8 mm (diâmetro) × 50 mm (comprimento) madeira (Requer um orifício-piloto) (Requer um orifício-piloto) Bateria recarregável BSL1415: Li-ion 14,4 V BSL1425: Li-ion 14,4 V BSL1815: Li-ion 18 V BSL1825: Li-ion 18 V (1,5 Ah 4 células) (2,5 Ah 4 células) (1,5 Ah 5 células) (2,5 Ah 5 células) Peso* 1,6 kg 1,7 kg

Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio.

ACESSÓRIOS OPCIONAIS

(vendidos separadamente) 䡬 Bateria BSL1415, BSL1425 BSL1815, BSL1825 䡬 Gancho (com parafuso) Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES 䡬 Aparafusar e retirar parafusos de metal, parafusos de madeira, parafusos de rosca, etc. 䡬 Perfuração de vários tipos de metais 䡬 Perfuração de vários tipos de madeira

RETIRADA/INSTALAÇÃO DA BATERIA

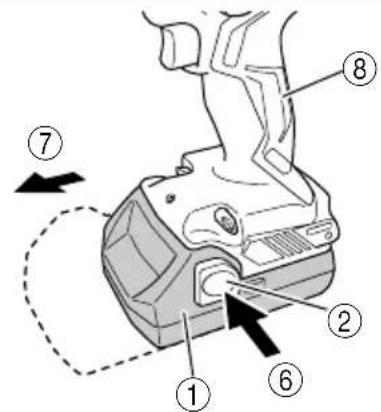

1. Retirada da bateria

Segure a empunhadeira firmemente e aperte a lingüeta da bateria (2 peças) para retirar a bateria (veja Figs. 1 e 2). CUIDADO Não provoque nunca curto-circuito na bateria.

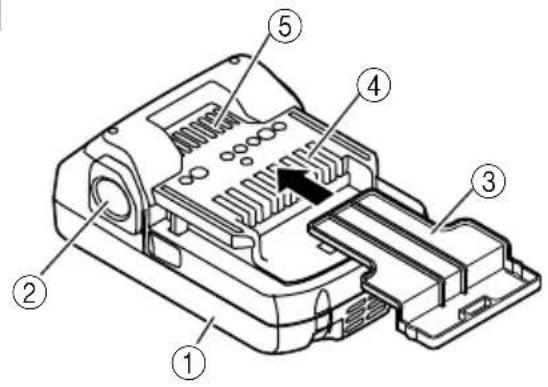

2. Instalação da bateria

Insira a bateria, observando a direção correta (veja Fig. 2). RECARGA Antes de usar a ferramenta elétrica, recarregue a bateria da seguinte forma.

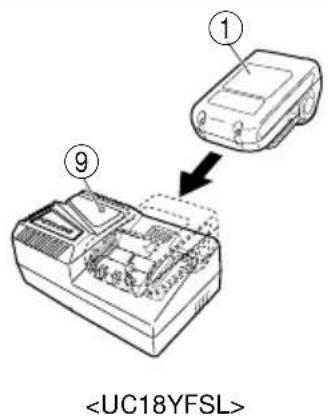

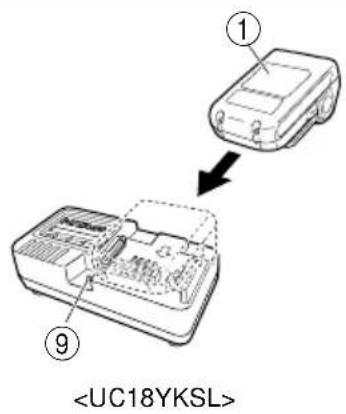

1. Conecte o cabo de eletricidade do recarregador na

tomada. Ao ligar a ficha do carregador a uma tomada, a lâmpada avisadora piscará a vermelho (Em intervalos de 1 segundo).

A recarga se inicia ao inserir a bateria no recarregador e a lâmpada piloto se acenderá continuamente em vermelho. Quando a bateria ficar completamente recarregada, a lâmpada piloto vai piscar em vermelho. (Em intervalos de 1 segundo) (Veja Quadro 1) (1) Indicação da lâmpada piloto As indicações da lâmpada piloto serão como as mostradas na Quadro 1, de acordo com a condição do recarregador ou da bateria recarregável. RECARREGADOR Modelo UC18YKSL UC18YFSL Voltagem para recarga 14,4 V – 18 V Peso 0,35 kg 0,5 kg 1 Palhetão de chave mais (N

4 Estojo de plástico ............................ 1 5 Tampa da bateria .............................1 1 Palhetão de chave mais (N

2 Estojo de plástico ............................ 1 Sem carregador, bateria, lanterna e tampa da bateria. 1 Palhetão de chave mais (N

Sem carregador, bateria, estojo de plástico, lanterna e tampa da bateria. DS14DJL (2LEGK) DS18DJL (2LEGK) DS14DJL (2LFGK) (2LFRK) DS18DJL (2LFGK) (2LFRK) DS18DJL (NNK) DS14DJL (NN) DS18DJL (NN) 07Por_DS14DJL_WE.p65 2014.03.14, 10:126263 Português (2) Quanto a temperaturas da bateria recarregável As temperaturas aplicáveis às baterias recarregáveis estão indicadas na Quadro 2; as baterias que tenham aquecido devem ser deixadas a arrefecer durante algum tempo antes de serem recarregadas. Quadro 2 Limites para recarga de baterias (3) Quanto ao tempo de recarga Conforme a combinação do recarregador e das baterias, o tempo de recarga será o que mostra o Quadro 3. Quadro 3 Tempo de recarga (a 20° C) NOTA O tempo de recarregamento pode variar consoante a temperatura ambiente e a voltagem da fonte de alimentação.

para fora NOTA Não esqueça de retirar a bateria do recarregador depois da utilização e de guardá-la de forma correta. Quanto à descarga elétrica no caso de novas baterias, etc. Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vezes. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes. Como prolongar a vida útil das baterias (1) Recarregue as baterias antes que elas se descarreguem completamente. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor. (2) Evite fazer a recarga em altas temperaturas. A bateria recarregável se aquece imediatamente depois do uso. Se for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que tiver esfriado por algum tempo. CUIDADO 䡬 Se a bateria for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz directa do sol, ou porque acabou de ser usada, a lâmpada piloto do carregador pisca acendendose durante 1 segundo e não se acende durante 0,5 segundos (apagada durante 0,5 segundos). Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga. 䡬 Quando a lâmpada piloto piscar (em intervalos de 0,2 segundo), verifique se existe algum objeto estranho no conector do carregador da bateria. Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado. Baterias recarregáveis Temperaturas nas quais a bateria pode ser recarregada BSL1425, BSL1415 0°C – 50°C BSL1825, BSL1815 Quadro 1 Indicações da lâmpada piloto Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Fica continuamente acesa Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Acende-se por 1 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Acende-se por 0,1 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo) Antes da recarga Durante a recarga Pisca Acende Lâmpada piloto (vermelha) Recarga completa Recarga impossível Pisca Pisca Pisca Defeito na bateria ou no carregador Standby em caso de sobreaque- cimento Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer). Recarregador

Bateria BSL1415, BSL1815 Aprox. Aprox. 40 min. 22 min. BSL1425, BSL1825 Aprox. Aprox. 75 min. 35 min. 07Por_DS14DJL_WE.p65 2/21/14, 10:276364 Português 䡬 Como o microcomputador integrado leva cerca de 3 segundos para confirmar se a bateria que está sendo recarregada com UC18YKSL/UC18YFSL foi retirada, espere no mínimo 3 segundos antes de reinserila para que continue a ser recarregada. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta.

Definição e verificação do ambiente de trabalho Confirme se o ambiente de trabalho é apropriado, seguindo as precauções.

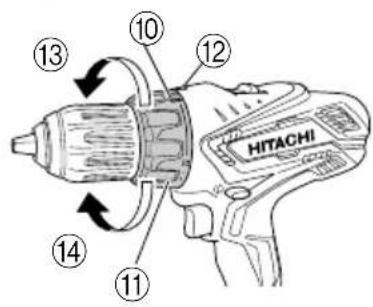

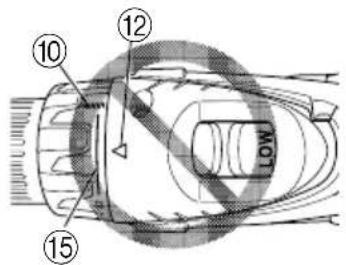

1. Verifique a posição do disco de engate (Veja Fig. 4)

O torque de aperto deste aparelho pode ser ajustado de acordo com a posição que foi estabelecida no disco de engate. (1) Ao usar este aparelho como chave de fenda, alinhe- a com os números “1, 3, 5 ... 22” da tampa, ou os pontos, com a marca de triângulo da parte externa do corpo. (2) Ao usar este aparelho como furadeira, alinhe a marca “ ” da broca do disco de engate com a marca de triângulo da parte externa do corpo. CUIDADO 䡬 O disco de engate não pode ser ajustado entre os numerais “1, 3, 5 ... 22” nem entre os pontos. 䡬 Não utilize com os numerais do disco de engate entre “22” e a linha no meio da marca da broca. Isto poderia provocar danos (Veja Fig. 5)

2. Ajuste do torque de aperto

(1) Torque de aperto O torque de aperto deve corresponder em sua intensidade ao diâmetro do parafuso. Quando se empregar um torque forte demais, a cabeça do parafuso pode se quebrar ou se danificar. Certifique- se de ajustar a posição do disco de engate de acordo com o diâmetro do parafuso. (2) Indicação do torque de aperto O torque de aperto difere conforme o tipo de parafuso e de material que está sendo apertado. O aparelho indica o torque de aperto com os números “1, 3, 5 ... 22” no disco de engate e os pontos. A posição “1” indica o torque de aperto mais fraco, enquanto o número maior corresponde ao torque mais forte. (Veja Fig. 4) (3) Ajuste do torque de aperto Gire o disco de engate e alinhe os números “1, 3, 5 ... 22”, ou os pontos, com a marca de triângulo da parte externa do corpo. Ajuste a tampa na direção de torque fraco ou forte, conforme sua necessidade. CUIDADO 䡬 Enquanto o aparelho é usado como berbequim, a rotação do motor pode ser travada para parar. Enquanto o berbequim aparafusadora é operado, fique atento para não travar o motor. 䡬 Uma martelada muito longa pode provocar uma quebra do parafuso devido à força de aperto excessiva.

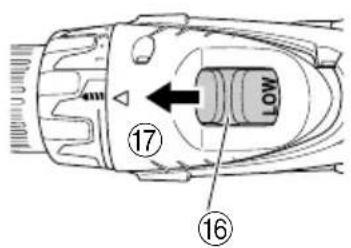

3. Mudança na velocidade de rotação

Opere o comutador para mudar a velocidade de rotação. Desloque o comutador na direção da seta (Veja Figs. 6 e 7). Quando o comutador estiver ajustado para “LOW”, o berbequim gira em velocidade baixa. Quando ajustado para “HIGH”, o berbequim gira em velocidade alta. CUIDADO 䡬 Ao mudar a velocidade de rotação com o comutador, confirme que o interruptor está desligado. Mudar a velocidade enquanto o motor estiver girando danifica as engrenagens. 䡬 Ao ajustar o comutador para “HIGH” (velocidade alta) e a posição do disco de engate for “17” ou “22” pode acontecer que a embreagem não engrene e que o motor trave. Caso isto aconteça, ajuste o comutador para “LOW” (velocidade baixa). 䡬 Se o motor travar, desligue-o imediatamente. Se o motor estiver travado por algum tempo, ele ou a bateria podem queimar. Não se esqueça de rodar o comutador.

4. A finalidade e sugestões de uso

A finalidade de uso para vários tipos de trabalhos baseados na estrutura mecânica deste aparelho é mostrada na Quadro 4. Quadro 4 Trabalho Posição do Sugestões disco de engate Perfuração Madeira Metal Utilize para perfuração. Alumínio Aparafusamento Parafuso para metal 1 – 22 Use a broca ou o encaixe correspondentes ao diâmetro do parafuso

Parafuso para madeira 1 – Use depois de perfurar um orifício-piloto. 07Por_DS14DJL_WE.p65 2/21/14, 10:276465 Português

5. Como selecionar a potência de aperto e a velocidade de rotação

Quadro 5 Uso Posição do Seleção da velocidade de rotação (Posição do comutador) disco de engate LOW (velocidade baixa) HIGH (velocidade alta) Parafuso de 1 – 22 Para parafusos de diâmetro de Para parafusos de diâmetro de Aparafusamento metall 6 mm ou menores. 6 mm ou menores. Parafuso de 1 – Para parafusos de diâmetro Para parafusos de diâmetro madeira nominal de 6,8 mm ou menores. nominal de 4,8 mm ou menores. (DS18DJL) (DS18DJL) Perfuração Para parafusos de diâmetro Para parafusos de diâmetro Madeira nominal de 6 mm ou menores. nominal de 3,8 mm ou menores. (DS14DJL) (DS14DJL) Para diâmetros de 38 mm Para diâmetros de 24 mm ou menores. (DS18DJL) ou menores. (DS18DJL) Para diâmetros de 30 mm Para diâmetros de 12 mm ou menores. (DS14DJL) ou menores. (DS14DJL) Metal Para perfurar trabalhos em metal com broca. CUIDADO 䡬 A seleção de exemplos mostrados na Quadro 5 deve ser utilizada como um padrão geral. Como são usados diferentes tipos de parafusos de aperto e de materiais a serem presos com eles nos trabalhos normais, é naturalmente necessário que se façam os ajustes adequados. 䡬 Ao utilizar o berbequim aparafusadora com um parafuso de metal em HIGH (velocidade alta), pode- se danificar um parafuso ou afrouxar uma broca, devido a um torque de aperto muito forte. Utilize o berbequim aparafusadora em LOW (velocidade baixa) ao usar um parafuso de metal. NOTA O emprego da bateria em condição de baixas temperaturas (abaixo de 0°C) pode às vezes resultar num torque de aperto fraco e numa reduzida quantidade de trabalho. No entanto, este é um fenômemo temporário e o retorno à normalidade ocorre quando a bateria se aquece.

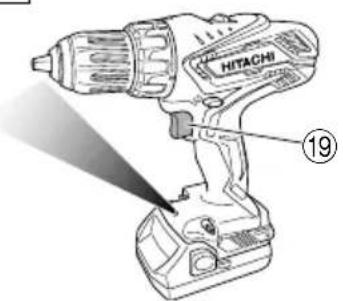

Prima o interruptor do gatilho para acender a luz. A luz acende enquanto o gatilho é premido. A luz apaga quando soltar o gatilho. (Fig. 8) (A luz se apaga automaticamente 10 segundos após soltar o gatilho.) ATENÇÃO Não olhe directamente para a luz. Se os seus olhos estiverem continuamente expostos à luz, sofrerão lesões.

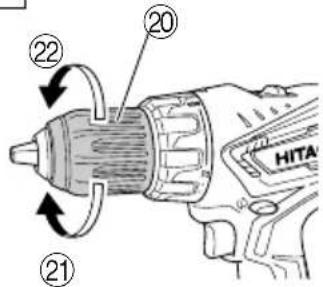

7. Montagem e desmontagem da broca

(1) Montagem do palhetão Afrouxe o manguito girando-o para a esquerda (no sentido antihorário visto de frente) para abrir o fecho no mandril automático. Depois de inserir uma chave de fenda etc., no mandril automático, aperte o maguito para a direita (no sentido horário visto de frente). (Veja Fig. 9) 䡬 Se o manguito ser tornar frouxo durante a operação, aperte-o ainda mais. A pressão do aperto se torna mais forte quanto mais o manguito for apertado. (2) Desmontagem do palhetão Arouxe o manguito girando-o para a esquerda (no sentido antihorário visto de frente), e então retire o palhetão etc. (Veja Fig. 9) NOTA Se o manguito for apertado numa posição onde o fecho do mandril automático for aberto no seu limite máximo, pode ocorrer um ruído de clique. O ruído ocorre quando o afrouxamento do mandril automático é evitado e não é nenhum defeito de fabricação. CUIDADO Quando não for mais possível afrouxar o manguito, use uma morsa ou algum instrumento similar para prender a broca. Ajuste o modo embreagem entre 1 e 11 e então gire o manguito para o lado frouxo (lado esquerdo) enquanto opera a embreagem. Assim fica fácil afrouxar o manguito.

8. Mecanismo automático de trava do eixo

Este aparelho possui um mecanismo automático de trava do eixo para permitir a mudança rápida do palhetão.

9. Verifique se a bateria está montada corretamente

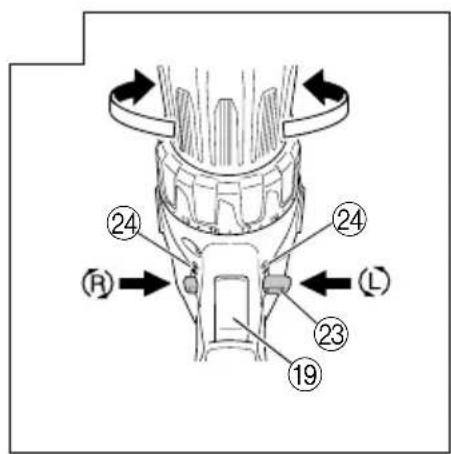

10. Verifique a direção de rotação

A broca gira no sentido horário (vista de trás) ao apertar o lado R (direito) do seletor. O lado L (esquerdo) do seletor é apertado para girar a broca no sentido anti-horário. (Veja Fig. 10). (As marcas e estão no corpo do aparelho.)

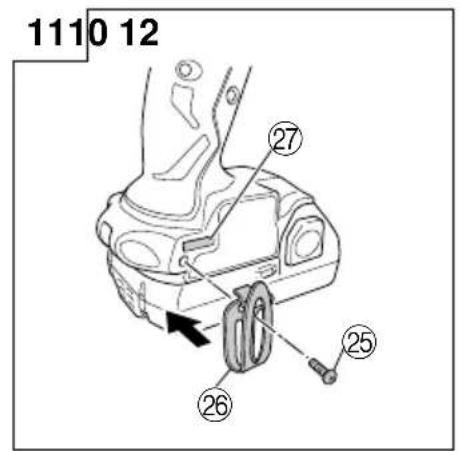

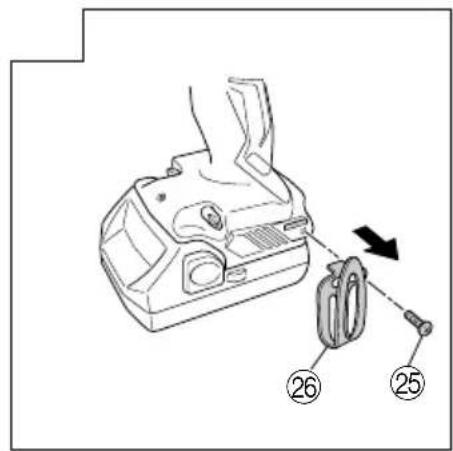

11. Utilizar o gancho (Vendidos separadamente)

O gancho é utilizado para prender a ferramenta eléctrica ao cinto enquanto trabalha. CUIDADO 䡬 Quando utilizar o gancho, prenda a ferramenta eléctrica firmemente, de modo a não cair acidentalmente. Se a ferramenta eléctrica for deixada cair, pode ocorrer um acidente. 䡬 Quando transportar a ferramenta eléctrica presa ao cinto, não encaixe uma ponteira na ponta da ferramenta eléctrica. Se uma ponteira aguçada, tal como uma broca, for encaixada na ferramenta eléctrica, quando a transportar presa ao cinto, sofrerá ferimentos. 07Por_DS14DJL_WE.p65 2/21/14, 10:276566 Português 䡬 Coloque o gancho fixamente. Se o gancho não for colocado fixamente, poderá causar ferimentos durante a utilização. (1) Colocar o gancho e apertar os parafusos. Instale o gancho fixamente na ranhura da ferramenta eléctrica e aperte os parafusos para fixar firmemente o gancho. (Fig. 11) (2) Remover o gancho. Retire os parafusos que fixam o gancho com uma chave de parafusos Philips. (Fig. 12)

12. Operação do interruptor

䡬 Quando o interruptor de gatilho é apertado, a ferramenta gira. Quando o gatilho é solto, a ferramenta pára de funcionar. 䡬 A velocidade de rotação do berbequim pode ser controlada pela variação da força de aperto no gatilho. A velocidade é baixa quando o gatilho é apertado um pouco e aumenta à medida que o gatilho é apertado com mais força. NOTA Pode ser produzido um som de pio quando o motor estiver para começar a girar, mas é apenas um ruído, não um defeito da máquina.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção da ferramenta

Como o uso de uma ferramenta sem fio diminui a eficiência e causa possíveis falhas no motor, afie ou troque a ferramenta assim que notar que ela está ficando cega.

2. Inspeção dos parafusos de fixação

Inspecione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso se afrouxe, reaperte- o imediatamente, do contrário existe risco de graves problemas.

3. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para assegurar que o enrolamento não se danifique e/ou fique molhado com óleo ou água.

Quando o berbequim aparafusadora estiver manchado, limpe-o com um pano macio e seco umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

Guarde o berbequim aparafusadora num local cuja temperatura seja menor que 40°C e fora do alcance de crianças. NOTA Certifique-se de que a bateria se encontra totalmente carregada quando a mesma tiver sido armazenada durante um longo período (3 meses ou mais). Poderá não ser possível utilizar uma bateria com menor capacidade depois de a mesma ter estado armazenada durante um longo período. NOTA Guardar baterias de iões de lítio Certifique-se de que as baterias de iões de lítio foram totalmente carregadas antes de guardá-las. Armazenamento prolongado das baterias com pouca carga pode resultar em deterioração do desempenho, redução significativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga. Contudo, o tempo de utilização da bateria significativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes. Se o tempo de utilização das baterias for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias inactivas e adquira baterias novas.

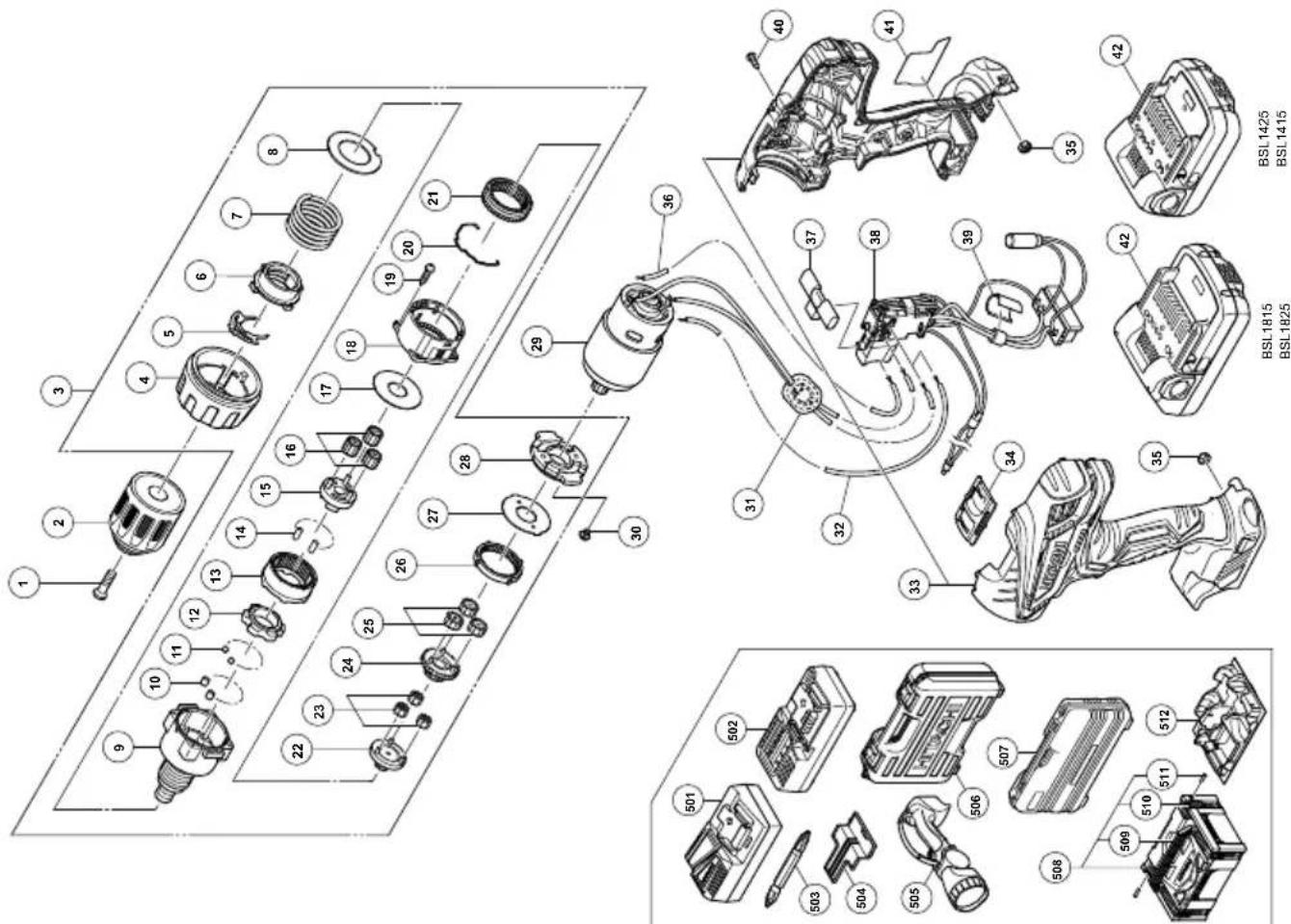

6. Lista de peças para conserto

CUIDADO Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi. Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. MODIFICAÇÃO As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças podem mudar sem aviso prévio. Aviso importante sobre as baterias para as ferramentas sem fios Hitachi. Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e desempenho da nossa ferramenta sem fios quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modificada (assim como desmontagem e substituição das células ou outras peças internas). GARANTIA Garantimos que a Hitachi Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado Hitachi. NOTA Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. 07Por_DS14DJL_WE.p65 2/21/14, 10:276667 Português Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO

Nível de potência sonora ponderada A medida: 97 dB (A) Nível de pressão sonora ponderada A medida: 86 dB (A) Imprecisão Kp A: 3 dB (A) Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745. Perfuração: Valor de emissão de vibrações

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição. AVISO 䡬 O valor de emissão de vibrações durante a utilização da ferramenta eléctrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta. 䡬 Identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas actuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento do gatilho). 07Por_DS14DJL_WE.p65 2/21/14, 10:276768
