GEBRUIKSAANWIJZING DS18DJL(WC) HITACHI

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term "elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat viaden netvoeding van stroom worden voorzien als gereedschap dat viaeen accu (snoerloos) van stroom worden voorzien.

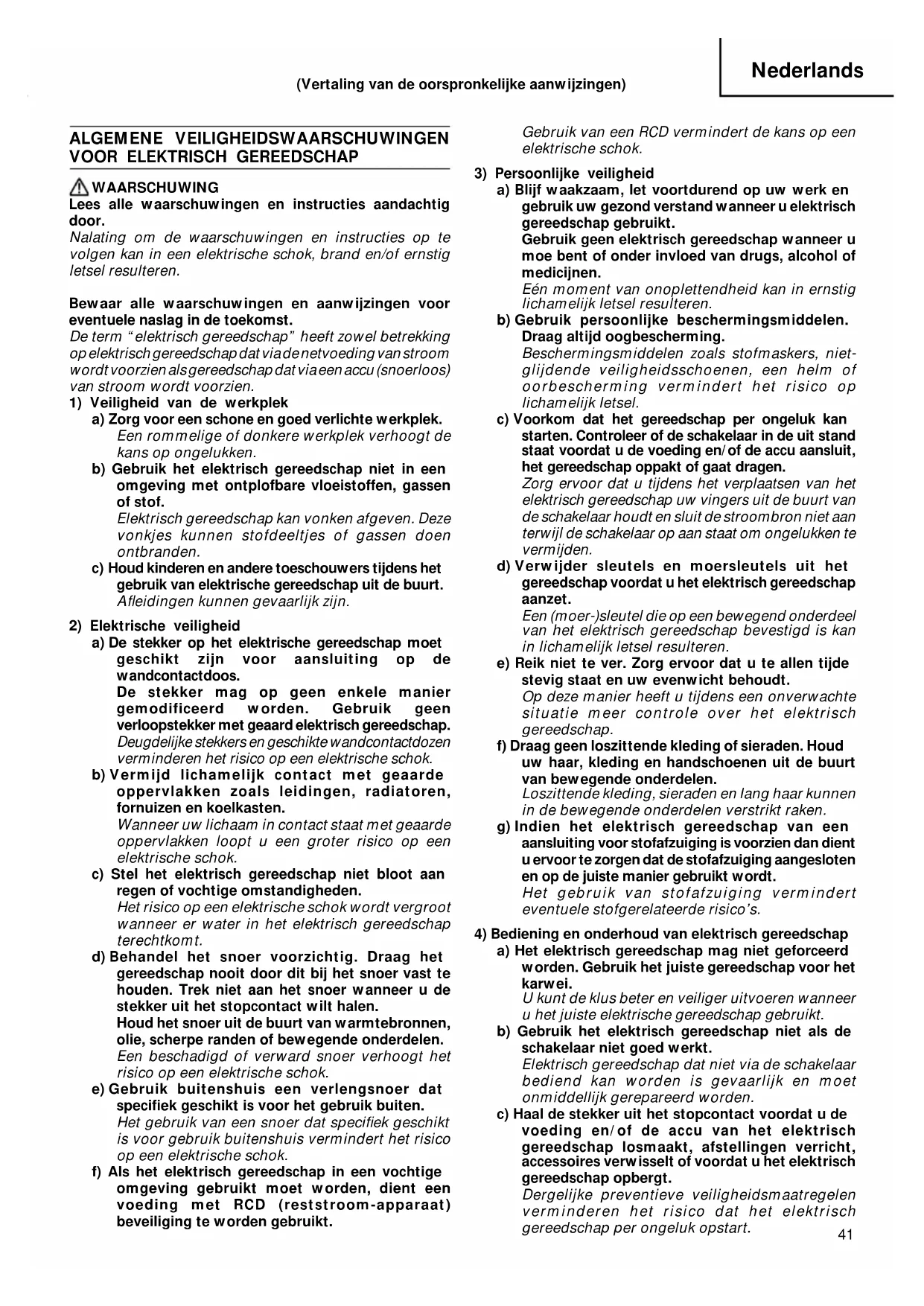

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap Niet in een omgeving met ontplofbare vloeistoffen, gassen of stof.

c) Houd kinderen en andere toeschouwersijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen können gevaarlijk sein.

a) De stekker op het elektrische gereedschap要去 geschikt zich voor aansluiting op de wandcontactdoos.

De stekker mag op geen enkele manier gemodificierd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschiktweandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneruw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanner er water in het elektrisch gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek Niet aan het snoer wanner u de stekker uit het stopcontact wilt halen.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoegt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat speificiek geschickt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt.

Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wonneer u elektrisch gereedschap gelebruikt.

Gebruik geen elektrisch gereedschap wonneur u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschemingsmiddelen. Draag altiid oogbescherming.

Beschermingsmiddelen zoals stofmaskers, niedglijnde veiligheidsschoenen, een helm of oorbescherming vermindert het risico oplichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Opudge manier heeft utijdens een onverwachte situatiemeer controle over het elektrisch gereedschap.

f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en langhaar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien dan dient uervoorte zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuiiging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U knot de klus better en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als deschakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddelijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstelingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijkepreventieveiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. 41

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die nicht bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap moet regelmatig onderhoden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed zich op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gezruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot,aantal doe-hetzelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waar bij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Herlaad enkel met de lader die door de fabrikant worden gespecifieerd.

Een lader die geschikt is voor een bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep.

b) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen.

Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken.

c) Wanner de batterijgroep Niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen make.

De batterijterminals kortsluiten kan brandwonden of brand verooorzaken.

d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevalig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen kommt, ook medische hulp inroepen.

Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

6) Onderhoudsbeurt

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden die authentieke onderdelen gelebruikt.

Hierdoor Aunt erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgegeborgen.

1. Gebruik de extra handgre(e)p(en) die met het gereedschap zichn meegeleverd.

Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.

1. Houd het gereedschap vast aan de geisoleerde handgrepen tijdens het uitvoeren van een bewerking waar bij het snijtoebehoren of de klem in aanraking kan komen met verborgen bedrading. Snijtoebehoren of klemmen die een onder stroom staande draad aanraken, makeen dat nichtgeisoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

2. Laad de accu bij een temperatuur van 0 - 40^ . Een temperatuur van onder 0^ kan overladingveroorzaken, hetgeen gevaarlijk kan zich. de accu kan Niet bij een temperatuur van boven de 40^ geladen worden.

De meest geschikte temperatuur ist:tussen de 20 - 25^

1. Wacht ongeveer 15 minuten voordat met het laden van een andere batterij begonnen worden.

Laad Nieteer dan twee accu's achterelkaar op.

1. Voorkom dat stof of vuil in de aansluitopening van de accuterecht komt.

2. Demonteer de oplaadbare batterij of acculader Niet.

3. Voorkom kortsluiting van de oplaadbare batterij. Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

4. Gooi de batterij Niet in het vuur.

Een brandende batterij kan ontploffen.

1. Breng de batterij maar de dealer waar deze gekocht werk, nadat deze na oplading onvoldoende kracht heeft voor practisch gebruik. Gooi een ultgewerkte batterij Niet weg.

2. Het gebruik van een uitgeputte batterij za de acculader beschadigen.

3. Steek nooit een voorwerp in de ventilatieopeningen van de acculader.

Als een voorwerp of ontylambaar materiaal in de ventilatie-openingen van de acculader worden gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

1. Wanner u een bitje in de sleutelloze boorkop doet, moet u de klembus voldoende vastdraaien. Als de klembus Niet goed vast zit, kan het bitje slippen of los komen en letsel veroorzaken.

2. Dit product bevat een krachtige permanente magneet in de motor.

Neem de volgende punten in acht betreffende het vastkleven van metaaldeeltjes aan het gereedschap en de invloed van de permanente magneet op elektronische apparatuur.

LET OP

Leg het gereedschap Niet op een werkbank of andere plaats waar metaaldeeltjes liggen.

De deeltjes konnen aan het gereedschap gaan kleven met letsel of een defect tot gevolg.

Als er deeltjes aan het gereedschap kleven, mag u het gereedschap Niet aanraken. Verwijder de deeltjes met een borstel.

Als u een pacemaker of andere elektronisch medisch apparaat gebruikt, mag u het gereedschap nicht bedieren of in de buurt van het gereedschap komen. Dit kan namelijk de werking van het elektronisch medisch apparaat beinvloeden.

Gebruik het gereedschap Niet in de buurt van precisie-apparatuur zoals mobiele telefoons, magneetkaarten of elektronische geheugenmedia.

Dit zou künnen resulteren in een foutieve werkinq, defect of verlies van gegevens.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur worden verlangd.

In de gevallen 1 tot 3 die hieronder worden beschreiben, kanijdens het gebruik van dit product, zichs indien u aan de schakelaar trekt, de motor stilvallen. Dit geeft geen probleem met het product aan maar wordenveroorzaakt door de beschermingsfunctie.

1. De motor kommt tot stilstand wanner de batterij leeg is.

De batterij moet in dit geval onmiddelijk opgeladen worden.

1. De motor kan tot stilstand komen wanner het gereedschap overbelast is. Laat de schakelaar onmiddelijk los en zoek maar deoorzaak van de overbelasting. Wanner u het probleem verholpen heeft Aunt u het gereedschap opnieuw gebruiken.

2. Wanner de batterij oververhit is door overbelasting, kan hetijken dat de batterij stopt. In dit geval gebruikt u de batterij Niet verder en LASTUZE afkoelen.Daarna kunt uhaar opniewe gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermiiden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de accu ophopen.

Zorg erijdens de werkzaamheden voor dat er geen spaanders en stof op de accu+kunnen vallen.

Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich Niet op de accu ophopen.

Bewaar een ongebruekte accu Niet op eenplaats waar het aan spaanders en stof worden blootgesteld.

Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu Niet opdezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

1. Doorboor de accu Niet met een scherp voorwerp, zoals een nagel, klop er Niet op met een hamer, stap Niet op de accu of gooi er Niet mee of stel hem Niet bloot aan ernstige fysieke schokken.

2. Gebruik geen zichtbare beschadigde of cervormde accu.

3. Gebruik de accu Niet met een omgekeerde polariteit.

4. Sluit hem nicht rechtstreeks aan op elektrische toestellen of fittingen van sigarettenaanstekers in wagens.

5. Gebruik de accu Niet voor andere doeleinden dan deze die gespecifieerd werden.

6. Wanner de accu nicht kan worden opgeladen, zichs nadat de specifieke oplaadtijd verstreten is, stopt u onmiddelijk met het opladen.

7. Breng de accu Niet op hoge temperatures of drukken of stel ze er Niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

8. Blijukt de buurt van vuur onmiddelijk nadat eenlek of vieze geur werk vastgesteld.

9. Gebruik hem nicht in een plaat waar een groeste constische elektriciteit worden opgewekt.

10. In geval van een acculek, vieze geur, warmteopwekking, verkleuring of verrorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddelijkukt de uitrusting of de acculader en stopt u het gebruik.

LET OP

1. Wanner u de lekkende vloeistof uit de accu in de ogen krijgt, wijf dan Niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddelijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen verroorzaken.

2. Wanner de vloeistof lekt op uw huid of kleding, was ze onmiddelijk goed af met proper water, zoals kraantjeswater.

De kans bestaat dat dit huidirritatie veroorzaakt.

1. Wanner u roest, een vierze geur, oververhitting, verkleuring, verrorming en/of andere onregelmatigheden vaststelt wanner u de accu voor de eerste maal gebruikt, gebruik ze dan nicht verder en stuur ze terug maar de leverancier of de verkoper.

WAARSCHUWING

Als een geleidende vreeinde stof op de klem van de lithium-ionbatterij terechtkomt, kan de batterij worden kortgesloten, waardoor brand kan ontstaan. Wanner u de lithium-ionbatterij bewaart, dient u de volgende regels in acht te nemen.

Plaats geen geleidende stoffen, nagels en draden zoals ijzer- en koperdraad in de opslagdoos.

Plaats de batterij in het gereedschap of bevestig het batterijdeksel stevig voor opslag tot u de ventilator Niet meer ziet om kortsluiting te voorkomen. (Afb. 1)

TECHNISCHE GEGEVENS

BOORMACHINE

Model DS14DJL DS18DJL
Onbelaste snelheid (Laage / Hoge)			0 - 450 / 0 - 1250 min		-1
Kapaciteit	Boren	Hout(Dijke 18 mm)	30 mm 38 mm
		Metaal Staal: 13 mm,(Dijke 1,6 mm)	Aluminum: 13 mm
	Drijven	Kolomschroef 6 mm
		Houtschroef	6,0 mm (diameter) × 75 mm (lengte)(bij voorgeboard schroefgat) (bij voorgeboard schroefgat)		6,8 mm (diameter) × 50 mm (lengte)
Oplaadbare batterij			BSL1415: Li-ion 14,4 V BSL1425: Li-ion 14,4 V BSL1815: Li-ion 18 V BSL1825: Li-ion 18 V(1,5 Ah 4 cellen) (2,5 Ah 4 cellen) (1,5 Ah 5 cellen) (2,5 Ah 5 cellen)
Gewicht* 1,6 kg 1,7 kg

• Gewicht: Volgens EPTA-procedure 01/2003

ACCULADER

Model	UC18YKSL	UC18YFSL
Oplaadspanning	14,4 V - 18 V
Gewicht	0,35 kg	0,5 kg

STANDAARD TOEBEHOREN

DS14DJL (2LEGK) DS18DJL (2LEGK)	① Kruiskopdrijver (Nr. 2)......................................1
	② Acculader (UC18YKSL)......................................1
	③ Batterij (BSL1415 of BSL1815)......................................2
	④ Plastic doos......................................1
	⑤ Batterijdeksel......................................1
DS14DJL (2LFGK) (2LFRK) DS18DJL (2LFGK) (2LFRK)	① Kruiskopdrijver (Nr. 2)......................................1
	② Acculader (UC18YKSL of UC18YFSL)......................................1
	③ Batterij (BSL1425 of BSL1825)......................................2
	④ Plastic doos......................................1
	⑤ Batterijdeksel......................................1
	⑥ Snoerloze lantaarn (UB18DAL)......................................1
DS18DJL (NNK)	① Kruiskopdrijver (Nr. 2)......................................1
	② Plastic doos......................................1
	Zonder acculader, batterij, lantaarn en batterijdeksel.
DS14DJL (NN) DS18DJL (NN)	① Kruiskopdrijver (Nr. 2)......................................1
	Zonder acculader, batterij, plastic doos, lantaarn en batterijdeksel.

De standard toebehoren können zonder nadere aankondiging gewijzigd worden.

EXTRA TOEBEHOREN (los verkrijgbaar)

Batterij

BSL1415, BSL1425

BSL1815, BSL1825

Haak (met schroef)

De extra toebehoren können zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

• Indraaien en uitdraaien van machineschroeven, houtschroeven, tapbouten, etc.
  Boren van verzillende metalen
  Boren van verzschillende houtsoorten

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijdersen van de batterij

Houd de handgreep goed vast en druk gegen de accvergrendeling (2 stuks) om de batterij te verwijderen (zie Afb. 1 en 2).

LET OP

Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (zie Afb. 2).

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het stopkontakt aan.

Wanner de stekker van de acculader in het stopcontact worden gestoken, za het lampje in rood knipperen (met tussenpozen van 1 seconde).

2. Steek de batterij in het acculader.

Steek de batterij stevig in de oplader zoals in Afb. 3 getoond wordt.

3. Opladen

Wonneer een batterij in de acculader worden aangebracht, blijft het controelampje kontinu rood branden.

Wanner de batterij volledig is opgeladen, gaat het controleampje in rood knipperen. (Metussenpozen van 1 sekonde) (Zie Tabel 1)

(1) Aanduiding van de controelampje

De aanduidingen van het controelampje zijn zoals aangegeven in Tabel 1, alaar gelang de toestand van de oplaadbare batterij of het acculader.

Tabel 1

Aanduidingen van het controlelampje
Controleampje (rood)	Voor het laden	Knippert	Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde nicht. (Uit voor 0,5 seconde)
	Tijdens opladen	Brandt	Blift branden
	Na opladen	Knippert	Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde nicht. (Uit voor 0,5 seconde)
	Oververhitting standby	Knippert	Brandt ongeveer 1 sekonde. Brandt ongeveer 0,5 sekonde nicht. (Uit voor 0,5 seconde)	De batterij is oververhit. De batterij kan nicht opgeladen worden (het opladen worden hervat wanner de batterij is afgekoeld).
	Opladen onmogelijk	Knippert	Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde nicht. (Uit voor 0,1 sekonde)	Malfunzionamento della batteria o del caricatore

(2) Batreffende de temperatuur van de oplaadbare batterij

De temperaturen voor herlaadbare batterijen worden weergegeven in Tabel 2. Oververhitte batterijen要去en eenijdje afkoelen voordat ze worden herladen.

Tabel 2 Temperatuur voor opladen van baterijen

Oplaadbare batterijen	Geschikte temperatuur voor het opladen
BSL1425, BSL1415BSL1825, BSL1815	0°C - 50°C

(3) Tijd die benodigd is voor het opladen De oplaadtijden in de onderstaande Tabel 3 zich afhankelijk van de kombinatie van acculader en batterij.

Tabel 3 Oplaadtijden (bij 20^ )

Acculader Batterij	UC18YKSL UQ	18YFSL
BSL1415, BSL1815	Circa. Circa. 40 min. 22 min.
BSL1425, BSL1825	Circa. Circa. 75 min. 35 min.

OPMERKING

De oplaadtijd kan verschillen afhankelijk van de omgevingstemperatuur en de voedingsspanning.

1. Trek de stekker van het oplaadapparaat uit het stopkontakt.

2. Houd het oplaadapparaat stevig vast en trek de batterij er uit

OPMERKING

Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats.

Betreffende het ontladen raken van neue batterij e.d.

Aangezien bij neue en langdurig nicht gebruikte batterijen de chemische aktiviteit is teruggelopen, za de stroomopbrengst bij het eerste en tweede gebruik slechts gering়. Dit is een tijdelijk verschijnse; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamertemperatuur op te laden.

Om langdurig gebruik van de batterij te bevorderen

(1) Laad batterijen op vórdat ze volledig uitgeput+zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zichs beschadiging ervan.
(2) Verricht het opladen Niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddelijk na gebruik gewoonlijk erg warm়. Als u een dergelijk beaterij onmiddelijk gaat opladen, zar de chemische balans in het inwendige verstord worden en zar de levensduur van de batterij afnemen. Laat de batterij waarom even afkoelen, voor u met opaden begint.

LET OP

Als wordt geprobeerd de batterij op te laden verwijl deze te warm is geworden door langdurige blootstelling aan direct zonlicht of onmiddelijk na gebruik van de batterij, is het möglichk dat het controleampje van de acculader knippert door 1 seconde op te lichten en 0,5 seconde nicht op te lichten (lampje is 0,5 seconde uit). Mocht dit zich voordoen, LAST DE BATTERIJ DAN EERST EVEN AFKOelen alvorens u deze oplaadt.

O Wanner het controleampje snel knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controllerer op de aanwezigheid van een voorwerp dat er Niet hoort. Is er geen

voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controlleren door een bevoegde onderhoudsinstantie.

O'Aangzien de ingebouwde micoprocessor van de UC18YKSL/UC18YFSL een drietal sekonden nodig heeft om te reageren op het loskoppelen van de batterij. dient u minimaal drie sekonden te wachten voordat u de batterij wee aansluit om het laden te verrolgen. Als de batterij binnen de drie sekonden worden aangesloten, bestaat de kans dat deze nicht goed worden opgeladen.

VOOR HET GEBRUIK

Gereedmaken en kontroleren van de werkplaats

Kontroleer of de werkplaats geschikt is door nauwkeurig de genormde voorzorgsmaatregelen op te volgen.

BEDIENING

1. Controller de stand van de koppelingsinstelling. (Zie Afb. 4)

Het aantrekkoppel worden ingesteld aan de hand van de stand van deze koppelingsinstelling.

(1) Bij gebruik van deze machine als schroevendraaier staat u een van de nummers "1, 3, 5 ... 22" op de koppelingsinstelling, of een stip, gegenover het driehoekje op de machine.
(2) Bij gebruik van deze machine als boor plaatst u de boor-markering "op de koppelingsinstelling tegenover het driehoekje.

LET OP

○De koppelingsinstalling mag Niet in een stand worden gezet:tussen de nummers "1,3,5...22" of de stippen in.

Gebruik de machine Niet met de koppelingsinstelling tussen "22" en het streepje in het midden van de boor-markering. Dit kan resulteren in beschadiging. (Zie Afb. 5)

2. Afstelling van het aantrekkoppel

(1) Aantrekkoppel

Instelling van het aantrekkoppel van de boor dient te gebeuren op basis van de schroefdiameter. Wan neer teveel kracht bij het aandraaien gebruikt worden, za de schroef beschadigd en misschien onbruikbaar worden. Plaats de koppelingsinstelling in een stand die geschikt is voor de diameter van het soort schroef in gebruik.

(2) Aanduiding van het aantrekkoppel

Het aantrekkoppel verschift afhankelijk van het type schroef en het soort materiaal dat worden vastgezet. De machine geeft het aantrekkoppel aan met nummers "1, 3, 5 ... 22" op de koppelingsinstelling en stippen. Het aantrekkoppel bij stand "1" is het kleinst en het koppel worden groter naarmate het nummer oploopt. (Zie Afb. 4)

(3) Instellen van het aantrekkoppel

Draai de koppelingsinstalling rond en plaats de nummers "1, 3, 5 ... 22" op de kap, of de stippen, gegenover het driehoekje op de machine. Draai de koppelingsinstalling in de richting van een zwakker of sterker aantrekkoppel overeenkomstig het koppel dat u nodig heeft.

LET OP

Het kan voorkomen dat de motor stopt wanner het apparaat als een dril gebruikt worden.

Zorg ervoor dat de boor schroef-machine Niet vast looptijdens gubruik.

Wanner te lang gedraaid wordt kan de schroef breken.

3. Veranderen van de draaisnelheid

Gebruik de toerenschakelaar om de draaisnelheid te veranderen. Druk op de vergrendeltoets en schuif de toerenschakelaar in de richting van de pijl (Zie Afb. 6 en 7).

Door de toerenschakelaar op "LOW" te zetten, draait de boor met lage snelheid. Wanneer de toets "HIGH" gezet worden, draaat de boor op hoge snelheid.

LET OP

Wanner de draaisnelheid met de toerenschakelaar veranderd worden, dient de schakelaar uitgezet te worden, en de keuzeschakelaar dient op "O" (OFF) gezet te worden.

De motor worden beschadigd wanseer de draais nelheid verandererd wordenijdens het draaien van de motor.

Als u de toerenschakelaar op "HIGH" (hoog toerental) zet, terwijl de koppelingsinstelling op "17" of "22" staat, kan het gebeuren dat de koppeling doorslipt en dat de motor vast komt te staan. Zet in dat geval de toerenschakelaar op "LOW" (laag toerental).

Schakel de netspanning onmiddelijkuit wanner de motor vast loopt. Dit om te voorkomen dat de motor of accu beschadigd worden.

Draai aan de toerenschakelaar.

4. Manieren en suggesties voor gebruik

Tabel 4 geeft een overzicht van de diverse werkzaamheden die met dit apparaat+kennen dit uitgevoerd op basis van de mechanische eigenschappen van dit gereedschap.

Tabel 4

Werk		Koppelingsinstalling-positie	Suggesties
Boren	Hout	‡	Gebruik een boor en copsleutel die met de diameter van de schroef overeenkomen.
	Staal
	Aluminium
Drijven	Kolomschroef 1 –	22 Bohrespitze of Hülse	dem Schraubendurchschnitt verwonden.
	Houtschroef 1 –	‡	Gebruik na het voorboren van gat.

Toepassing		Koppelingsinstellung-positie	Kiezen van het toerental (kapstand)
			LOW (laag toerental) HIGH	(hoog toerental)
Drijven	Kolomschroef	1 - 22	Voor schroevan met een Voor schroe van 6 mm of minder. di diameter van 6 mm of minder.	diameter van 6 mm of minder.
	Houstschroef	1 -	Voor schroeven met een Voor schroe van 6,8 mm nominale diameter van 6,8 mm of minder. (DS18DJL) of minder.	dominale diameter van 4,8 mm (DS18DJL)
			Voor schroeven met een Voor schroe van 6 mm no nominale diameter van 6 mm of minder. (DS14DJL) of minder.	dominale diameter van 3,8 mm (DS14DJL)
Boren	Hout		Voor diameters van 38 mm of Voor diameters van 24 mm of minder. (DS18DJL) minder. (DS18DJL)
			Voor diameters van 30 mm of Voor diameters van 12 mm of minder. (DS14DJL) minder. (DS14DJL)
	Metaal Voor boren met een staalboor.

LET OP

Bovenstaande voorbeelden in Tabel 5 konnen als standard gezieven worden voor de verschillende types schroeven en materialen, alhoewel verschillende schroeven en materialen gezruikt worden in de praktijk. Voor verschillende types dient het juiste draaikoppel te worden gekozen.
Als u de boor gebruikt om een schroef met een vierkante of zeskantige kop in te schroeven, gebruik dan geen hoog toerental (HIGH). Dit zou=kennen leiden tot beschadiging van de schroefkop of van het bitje, waar het aandraaikoppel te groot is. Gebruik de boor met het lage toerental ingeschakeld (LOW).

OPMERKING

Het gebruik van de batterij bij lage temperaturen (onder nul) kan soms een zwakker aantrekkoppel en slechtere werkung van het gereedschap tot gevolg hebben. Dit is slechts tijdelijk en de werkung zal weer normalaalijken als de batterij一周 op normale temperatuur is.

6. Hetlicht gebruiken

Trek aan de trekkerschakelaar om het lampje te latenten branden. Het lampje blijft branden zolang de trekkerschakelaar worden ingetrokken. Het lampje gaatuit zoat de trekkerschakelaar worden losgelaten. (Afb. 8)
(Zodra u de trekkerschakelaar loslaat, gaat het lampje na 10 seconden automatischuit.)

LET OP

Stel uwogen Nietrechtstreeksbloot aan hetlicht door in hetlampje te kijken.
Als uw ogen voortdurend worden blootgesteld aan het Licht, kan dit oogletsel veroorzaken.

7. Aanbrengen en verwijderen van het inzetstuk

(1) Bevestigen van het bitje

Draai de mof los waar links (tegen de klok in van voren gezien) om de klem van de sleutelloze boorkop te openen. Doe een schroevendraaierbitje enz. in de sleutelloze boorkop en draai de mof wee vast waar rechts (met de klok mee van voren gezien). (Zie Afb. 9)

Als de mof losraakt verwijl u aan het werk bent, dient u deze weer vast te draaien.

Draai de mof extra aan om deze zo vast möglich te zetten.

(2) Verwijdersen van het bitje

Draai de mof los waar links (tegen de klok in van voren gezien) en verwijder het bitje enz. (Zie Afb. 9)

OPMERKING

Als de mof worden verdraaid terwijl de klem van de sleutelloze boorkop—helemaal open staat, kan er een klikkend geluid veroorzaakt worden. Dit geluid worden veroorzaakt door de beveiliging gegen het losdraaien van de sleutelloze boorkop en duidt nicht op een storing.

LET OP

Wanner de klembus Niet losgeschroefd kan worden, dient u het gereedschap in een bankschroef vast te zetten. ZetervoGENs de koppeling op 1-11 en draai de klembus linksom verwijl u de koppeling bediend.

Deze machine is uitgerust met een mechanisme dat automatisch de as vergrendelt zodat u sneller het bitje kunt wisselen.

9. Kontroleer of de accu op de juiste manier aange bracht is

10. Kontroleer de draairichting

De boor draait rechtsom (vanachten gezien) wanner de R-kant van de omzetschakelaar ingedrukt worden.
De L-kant van de omzetschakelaar dient te worden ingedrukt om de boor linksom te latent draaien. (Zie Afb. 10) (De en de Rmerkeringen zijn op de behuizing aangebracht.)

11. De haak gebruiken (Los verkrijgbaar)

De haak worden gebrukt om de machine aan uw heupriem te hangen verwijl u werkt.

LET OP

Wanner u de haak gekruikt, dient u erop te letten dat de machine stevig bevestigd is zodate zeiet per ongeluk valt.

Als de machine valt, kan dit een ongevalveroorzaken.

Wanner u de machine draagt verwijl deze bevestigd is aan uw heupriem,plaats dan geen uitrustingsstuk in de kop van de machine. Als de machine is uitgerust met een scherp uitrustingsstuk zoals een

boor terwijl u het aan uw heupriem draagt,veroorzaakt dat letsel.

OBevestig de haak stevig. Als de haak nicht stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik.

(1) Plaatsen van de haak en vastdraaien van de schroeven.

Plaats de haak stevig in de groef van de machine en draai de schroeven vast om de haak stevig te bevestigen. (Fig. 11)

(2) De haak verwijderen.

Verwijder de schroeven die de haak op+zijnplaats houden met een Philips schroevendraaier. (Fig. 12)

12. Bediening van de schakellaar

De boor gaat draaien wanneer aan de trekker getrokken wordt. Wanneer de trekker wordt losgelaten stopt de boor.
De draaisnelheid van de boor kunt u regelen door inmeer of mindere mate aan de trekschakelaar te trekken. Wannerulicht aan de trekschakelaar trekt, is de slelheid laag en bij harder trekken worden de slelheid verhoogd.

OPMERKING

Een gezoem worden gehoord als de motor begint te draaien; dit is alleen geluid en duidt geen defekt aan.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Slijk of verrang de boor wanner slijtage gekonstateerd worden; gebruik van eengekonstateerd worden; gebruik van een stompe boor vermindert de efficientie en kan de motor beschadigen.

2. Inspectorie van bevestigingssschroeven

Kontroleer deze schroeven regelmatig om te verzekeren dat ze goed aangedraaid zich. Draai loszittende schroeven onmiddelijk vast. Dit om ongelukken te voorkomen.

3. Onderhoud van de motor

De motorwikkeling is het „hert" van het electrishce gereedschap.

Er moet waarom bijzonder zorgvuldig op gelet worden, dat de wikkeling Niet beschadigd en/or met olie or water bevochtigd worden.

4. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanner de behuizing bevuild is. Gebruik geen vloeis toffen zoals terpentine of benzine om te voorkomen dat de afwerking beschadigd worden.

5. Opbergen

Bewaar de slagboor op eenplaats waar de temperatuur Niet hoger is dan 40^ , en buiten het bereik van kinderen.

OPMERKING

Controleer of de batterij volledig is geladen als deze gedurende langere tijd is opgeslagen (3 maanden of langer). Een batterij met een Kleinere capaciteit kan tijdens het gebruik möglichn Niet worden opgeladen als hij langdurig is opgeslagen.

OPMERKING

Opbergen van lithium-ion batterijen
Zorg dat de lithium-ion batterijen volledig�zijn opgeladen voordat u deze opbergt.

Langdurig opbergen van de batterijen met een lage lading kan resulteren in een slechtere prestatie, een sterke afname van de gebruiksduur van de batterijen en ook is het möglichk dat de batterijen Niet meer opgeladen konnen worden.

Een sterke afname van de gebruiksduur van de batterijen kan soms wel weever verholpen worden door de batterijen herhaaldelijk van twee- tot vrijmaal op te laden en te gebruiken.

Als de gebruiksduur van de batterijen zeer kort blijft nadat deze meertere malen zijn opgeladen en gebruikt, zichn de batterijen versleten en dient u neue batterijen aan te schaffen.

6. Lijst verwangingsonderdelen

LET OP

Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum.

Deze Onderdelenlijst kommt van pas wanner u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanner u om reparatie of ander onderhoud verzoekt.

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES

Hitachi elektrisch gereedschap worden voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen makeen van de niewuste technische ontwikkelingen. Daarom is möglichk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden.

Belangrijke informatie voor batterijen van Hitachi snoerloos elektrisch gereedschap

Gebruik alkijd een van once voorgeschreven originele batterijen. Wij kuren de veiligheid en prestatie van ons snoerloos elektrisch gereedschap Niet garanderen bij gebruik van andere dan de voorgeschreveen batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of verranging van batterijcellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat u anschterin deze handleiding aantreft maar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine worden gedemonteerdervalt de aanspraak op garantie.

OPMERKING

Op grond van het voortdurende research en ont wikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehonden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 97 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 86 dB (A)

Onzekerheid KpA: 3 dB (A)

Draag gehoorbescheming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Boren:

Trillingsemissiewaarde a_h,D = 4,5m / s^2

Onzekerheid K = 1,5m / s^2

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standardtestmethode en is bruikbaar om meerere gereedschappen met elkaar te vergelijkken.

U kunt dit ook als beoordeling vooraf aan deblootstelling gebruiken.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijknen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gelebruikt.

O'Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zich op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanner dit onbelast draait inclusief de triggertijd).
