GEBRUIKSAANWIJZING DH 24DVC(S) HITACHI

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. (Vertaling van de oorspronkelijke aanwijzingen) 05Ned_DH24DVC(S)_WE 4/17/12, 9:274344 Nederlands c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het- zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Herlaad enkel met de lader die door de fabrikant wordt gespecificeerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

Blootstelling aan lawaai kan tot gehoorverlies leiden.

2. Gebruik de extra handgrepen die met het

gereedschap zijn meegeleverd. Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.

3. Als u het apparaat kontinu gebruikt, kan het

gebeuren dat het apparaat oververhit raakt, met als gevolg beschadiging van de motor en de schakelaar. Laat het apparaat in dat geval dan 15 minuten ongebruikt liggen.

4. Kontroleer of er geen elektrische bedrading achter

de muur, het plafond of de vloer is, voordat me het boren begonnen wordt.

5. Breng de accu naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte accu niet weg.

6. Het booreinde gedurende of direct na het uitzetten

NIET aanraken. Het booreinde wordt tijdens het boren uiterst heet en zou ernstige brandwonden kunnen veroorzaken.

7. Houd de handgrepen van het elektrisch gereed

schap altijd stevig vast. Zoniet zal de tegendruk onzuiver werk of gevaarlijke situaties in de hand werken.

8. Draag een stofmasker

Adem de schadelijke stoffen die tijdens het boren of beitelen vrijkomen niet in. De stoffen kunnen schadelijk zijn voor uw gezondheid en de gezondheid van toeschouwers.

9. Laad de accu bij een temperatuur van 0 – 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De batterij kan niet worden opgeladen bij temperaturen hoger dan 40°C. De meest geschikte temperatuur is tussen de 20 –25°C.

10. Gebruik de acculader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

11. Voorkom dat stof of vuil in de aansluitopening van

14. Gooi de accu niet in het vuur.

Een brandende accu kan ontploffen.

15. Steek nooit een voorwerp in de ventilatie-

openingen van de acculader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

16. Het gebruik van een uitgeputte accu zal de

acculader beschadigen. 05Ned_DH24DVC(S)_WE 4/17/12, 9:274445 Nederlands STANDAARD TOEBEHOREN De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TECHNISCHE GEGEVENS BOORMACHINE Model DH24DVC Onbelast toerental 0 – 1250 min

EXTRA TOEBEHOREN (los verkrijgbaar)

1. Batterij (BSH2420)

Het is raadzaam om enkele extra batterijen bij de hand te houden.

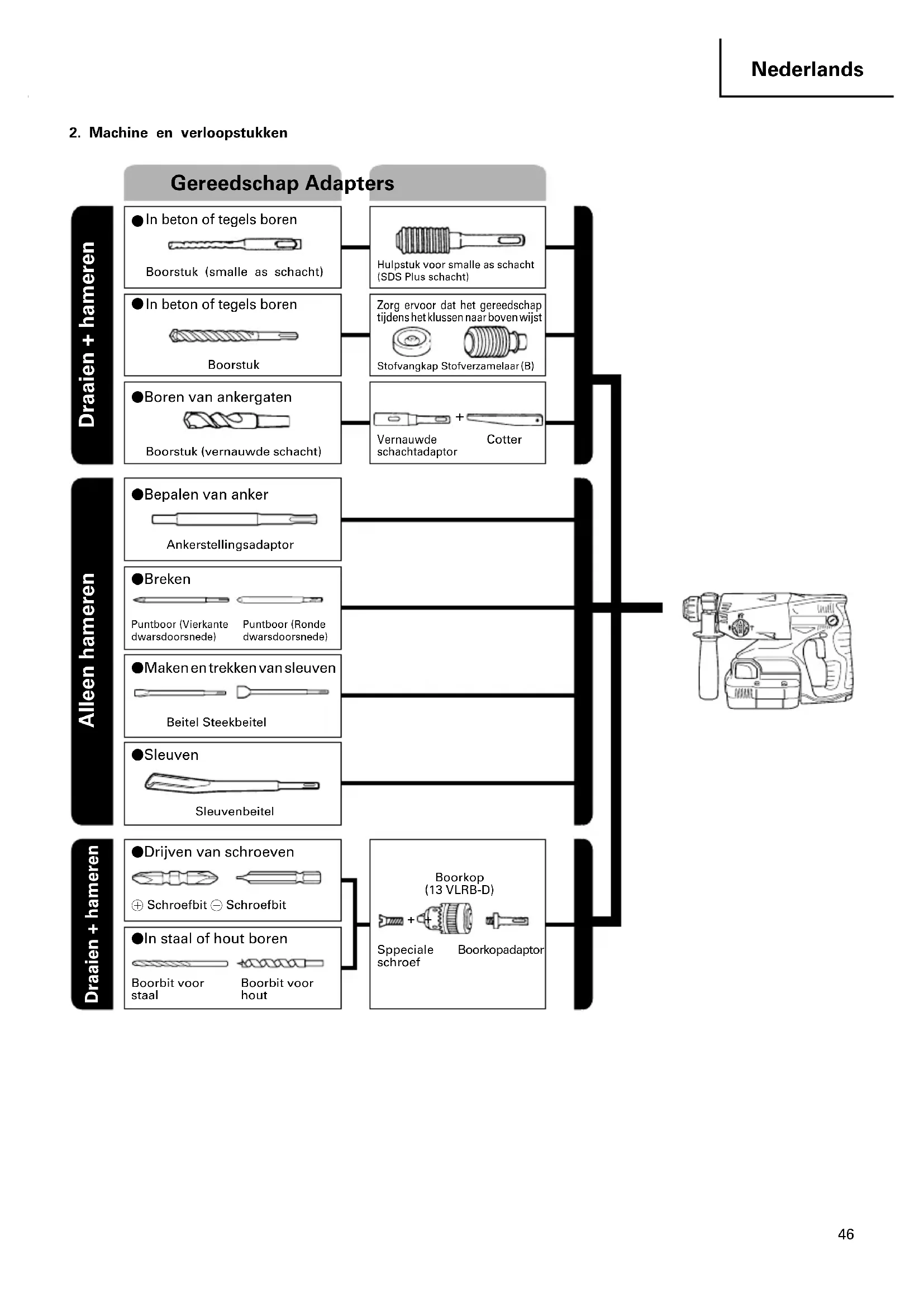

2. Machine en verloopstukken

Boorbit voor hout Hulpstuk voor smalle as schacht (SDS Plus schacht) Boorstuk (smalle as schacht)

Boorstuk (vernauwde schacht) Vernauwde schachtadaptor Cotter 䢇Bepalen van anker Ankerstellingsadaptor

Stofvangkap Stofverzamelaar (B) Alleen hameren Draaien + hameren

In beton of tegels boren 䢇 Boren van ankergaten 䢇 Maken en trekken van sleuven 䢇 Sleuven 䢇 Drijven van schroeven 䢇 In staal of hout boren , Schroefbit - Schroefbit Boorbit voor staal Sleuvenbeitel Beitel Steekbeitel Puntboor (Vierkante dwarsdoorsnede) Puntboor (Ronde dwarsdoorsnede) Boorstuk Gereedschap Adapters Zorg ervoor dat het gereedschap tijdens het klussen naar boven wijst

Draaien + hameren 05Ned_DH24DVC(S)_WE 4/17/12, 9:274647 Nederlands 䢇 In beton of tegels boren Boorstuk (smalle as schacht) Buitendiameter Totale lengte Effektieve lengte 3,4 mm 90 mm 45 mm 3,5 mm Vernauwde schachtadaptor Soort taper Morse taper (Nr.1) Morse taper (Nr.2) A-taper B-taper 䢇 Boren van ankergaten Ankerstellingsadaptor Anker formaat W 1/4” W 5/16” W 3/8” 䢇 Bepalen van anker De extra toebehoren kunnen zonder aankondiging op ieder moemnt worden veranderd. TOEPASSINGEN Draaien en hameren 䡬 Boren van ankergaten 䡬 Boren van gaten in beton 䡬 Boren van gaten in tegels Alleen draaien 䡬 Boren in staal of hout (met los verkrijgbare toebehoren) 䡬 Vastdraaien van machineschroeven, houtschroeven (met los verkrijgbare accessoires) Alleen hameren 䡬 Licht hakwerk in beton, het maken en trekken van sleuven.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accuvergrendelingen om de batterij te verwijderen. (Zie Afb. 1 en 2) LET OP Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Breng de geleiders op de accu en de behuizing in lijn wanneer u de accu bevestigt. Zorg ervoor dat de accu stevig vast zit. OPMERKING Druk de batterij stevig tegen het rubber kussentje en maak de grendel helemaal vast. (Afb. 2). OPLADEN Voor het gebruik van de boorhamer dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het

stopcontact aan. Wanneer de stekker van de acculader in het stop- contact wordt gestoken, zal het controlelampje in rood knipperen. (met tussenpozen van 1 seconde).

2. Steek de batterij in het acculader.

Steek de accu in de oplader zoals aangegeven op Afb. 3. Zorg ervoor dat accu op de juiste manier in de oplader zit.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen. (met tussenpozen van 1 sekonde) (Zie Tabel 1). (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in tabel 1, al naar geland de toestand van de oplaadbare batterij of de acculader. SDS-plus boorbit Buitendiameter Totale lengte Effektieve lengte 4,0 mm 110 mm 50 mm 5,0 mm 110 mm 50 mm 160 mm 100 mm 5,5 mm 110 mm 50 mm 6,5 mm 160 mm 100 mm 7,0 mm 160 mm 100 mm 8,0 mm 160 mm 100 mm 8,5 mm 160 mm 100 mm 9,0 mm 160 mm 100 mm 12,0 mm 166 mm 100 mm 260 mm 200 mm 12,7 mm 166 mm 100 mm 14,0 mm 166 mm 100 mm 15,0 mm 166 mm 100 mm 16,0 mm 166 mm 100 mm 260 mm 200 mm 17,0 mm 166 mm 100 mm 19,0 mm 260 mm 200 mm 20,0 mm 250 mm 200 mm 05Ned_DH24DVC(S)_WE 4/17/12, 9:274748 Nederlands (2) Batreffende de temperatuur van de oplaadbare batterij. De temperatuur van oplaadbare batterijen verloopt zoals aangegeven in de onderstaande tabel 2; batterijen die erg warm zijn dient u voor het opladen even af te laten koelen. Tabel 2 (3) Over de oplaadtijd Afhankelijk van het type batterij, zal de oplaadtijd ongeveer overeenkomen met die in Tabel 3 getoonde waarden. Tabel 3 Oplaadtijden (bij 20°C) OPMERKING: De oplaadtijd varieert met de omgevingstemperatuur en de spanning van de voedingsbron.

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit. OPMERKING Verwijder na gebruik eerst de batterijen uit de lader en bewaar de batterijen op de juiste manier. Betreffende het ontladen raken van nieuwe batterijen e.d. Aangezien bij nieuwe en langduring niet gebruikte batterijen de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamer-temperatuur op te laden. Om langduring gebruik van de batterijen te bevorderen (1) Laad batterijen op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig Tabel 1 Aanduidingen van het controlelampje Voor het Knippert Brandt ongeveer 0,5 sekonde. laden Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Brandt Blift branden Knippert Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Knippert Brandt ongeveer 1 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). Controlelampje (rood) Tijdens opladen Na opladen Oververhitting standby Geschikte temperatuur Soort batterij voor het opladen

Soort batterij Laadtijd BSH2420 Circa. 60 min. gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint. LET OP 䡬 Als wordt geprobeerd de batterij op te laden terwijl deze te warm is geworden door langdurige blootstelling aan direct zonlicht of onmiddellijk na gebruik van de batterij, is het mogelijk dat het controlelampje van de acculader knippert door 1 seconde op te lichten en 0,5 seconde niet op te lichten (lampje is 0,5 seconde uit). Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt. 䡬 Omdat de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om te bevestigen dat de met de UC24SGH opgeladen accu is verwijderd, moet u minstens 3 seconden wachten voor u de accu weer terug doet om door te gaan met opladen. Als u de accu binnen 3 seconden terug doet, is het mogelijk dat deze niet goed zal worden opgeladen.

1. Bevestigen van het boorstuk (Afb. 4, 5)

LET OP Om ongelukken te voorkomen moet u de hoofdschakelaar uit zetten. OPMERKING Bij gebruik van andere boren enz. dient u gebruik te maken van de echte, door ons bedrijf erkende onderdelen. (1) Maak de schacht van de boor schoon. (2) Steek de boor draaiend in de gereedschapshouder totdat hij vergrendelt. (Afb. 4) (3) Controleer of de boor goed vast zit door eraan te trekken. 05Ned_DH24DVC(S)_WE 4/17/12, 9:274849 Nederlands (4) Om het boorstuk te verwijderen, de greep volledig in de richting van de pijl trekken en vervolgens het boorstuk naar buiten trekken.

3. Voor het installeren van de stofvangkap of de

stofverzamelaar (B) (Extra toebehoren) (Afb. 6, Afb. 7) Bij ebruik van de boorhamer boven uw hoofd zonder de stofopvang-adapter, dient u de stofvangkap of de stofverzamelaar (B) aan te brengen, voor het opvangen van stof en vallende deeltjes. 䡬 Aanbrengen van de stofvangkap Breng de stofvangkap voor het gebruik aan op de boorkop, zoals aangegeven in Afb. 6. Voor het aanbrengen op een boorkop met een grote diameter kunt u het middengat van de stofvangkap vergroten door het voorzichtig met de boorhamer uit te boren. 䡬 Aanbrengen van de stofverzamelaar (B) Breng de stofverzamelaar (B) voor het gebruik aan op de boorkop, door de stofverzamelaar (B) voor het eind van de boorkop gelijk te houden met de groef in de handgreep. (Afb. 7) LET OP 䡬 De stofvangkap en de stofverzamelaar (B) dienen uitsluitend voor het boren in beton. Gebruik deze onderdelen niet bij het boren in hout of in metaal. 䡬 Steek de stofverzamelaar (B) volledig in het klemgedeelte van de hoofdeenheid. 䡬 Bij inschakelen van de boorhamer terwijl de stofverzamelaar (B) niet tegen het beton-oppervlak aan sluit, zal de stofverzamelaar (B) met de boorkop mee draaien. Let dus op dat u de schakelaar pas indrukt nadat u de stofverzamelaar (B) stevig tegen het betonnen oppervlak gedrukt heeft. Bij gebruik van de stofverzamelaar (B) met een boorkop die in totaal meer dan 190 mm lang is, kan de stofverzamelaar (B) het betonnen oppervlad niet raken, zodat meedraaien dan onvermijdelijk is. Gebruik daarom de stofverzamelaar (B) uitsluitend op een boorkop met een totale lengte van 166 mm, 160 mm of 110 mm. 䡬 Leeg de stofzak elke twee of drie gaten, wanneer u aan het boren bent. 䡬 Verwijder de stofverzamelaar (B) voor u de boorkop vervangt.

4. Kiezen van aandrijfstuk

Schroefkoppen of boren kunnen beschadigd worden tenzij een boorstuk van de juiste grote gebruikt wordt om de schroef aan te draaien.

5. Kontrole van de draairichting van de boor (Afb. 8)

De boor draait rechtsom (van achteren gezien) wanneer de R-kant van de omzetschakelaar ingedrukt wordt. (Afb. 8-a) De L-kant van de omzetschakelaar dient te worden ingedrukt om de boor linksom te laten draaien. (Afb. 8-b)

Voor het aantal gaten dat, na éénmaal opladen, in beton geboord kan worden, dient u Tabel 4 te raadplegen. Tabel 4 Deze gegevens dienen als referentiewaarden. Het aantal gaten dat geboord kan worden, is afhankelijk van de scherpte van het boortje en het soort beton waar het om gaat. LET OP Als u het apparaat kontinu gebruikt, kan het gebeuren dat het apparaat oververhit raakt, met als gevolg beschadiging van de motor en de schakelaar. Laat het apparaat in dat geval dan 15 minuten ongebruikt liggen. GEBRUIK

1. Bediening van de schakelaar

Het toerental van de boor kan door verandering van de druk op de drukschakelaar geregeld worden. De snelheid is gering, wanneer de drukschakelaar slechts licht getrokken is en verhoogt zich, wanneer de schakelaar verder doorgetrokken wordt. Doorlopend bedrijf verkrijgt men door het trekken van de drukschakelaar en het indrukken van de vergren delknop. Voor het uitschakelen trekt men de druk schakelaar er opnieuw uit en maakt de vergrendelknop los. Na het loslaten keert de drukschakelaar terug op de oorspronkelijke plaats. De drukschakelaar kan tijdens de linksregeling niet verder dan halverwege worden ingedrukt en draait twee keer zo langzaam dan tijdens de normale rechtsregeling. De vergrendelknop kan tijdens de linksregeling niet gebruikt worden.

2. Draaien + hameren

Door de keuzehendel naar de markering te draaien kan deze boorhamer voor draaien en hameren worden gebruikt (Afb. 9). (1) Bevestig de boor. (2) Plaats de punt van de boor op de gewenste positie en trek aan de schakelaar (Afb. 10). (3) Het is niet nodig met kracht tegen de boorhamer te drukken. Lichtjes drukken zodat de stukjes naar buiten komen is reeds voldoende. LET OP Als het boorstuk vast komt te zitten in een ijzeren stang, kan de boorhamer hevi gaan schudden. Zorg er daarom voor dat beide handgrepen goed worden vastgehouden zoals aangegeven in Afb. 10.

Door de keuzehendel naar de markering te draaien kan deze boorhamer in de functie voor uitsluitend draaien worden gesteld (Afb. 11). Diameter Mogelijik kontinu hulpstuk Diepte boornummer (gaten) (mm) (mm) BSH2420 6,5 55 8,5 45 10,5 35 12,5 60 18 14,5 15

05Ned_DH24DVC(S)_WE 4/17/12, 9:274950 Nederlands Ga als volgt te werk voor het boren in hout of metaal met behulp van de boorkop en boorkopadaptor (extra toebehoren). Bevestigen van de boorkop en boorkopadaptor (Afb. 12). (1) Bevestig de boorkop aan de boorkopadapter. (2) Het onderdeel van de SDS Plus schacht is hetzelfde als een boorstuk. Zie daarom het gedeelte „Bevestigen van het boorstuk” om dit deel te bevestigen. LET OP 䡬 Het is niet nodig met kracht tegen de boorhamer te drukken. Wordt ditrmatige slij-tage van de punt van het boorstuk en een kortere levensduur van de boorhamer. 䡬 Bij het terugtrekken van de boor uit het geboorde gat, is het mogelijk dat het boorstuk breekt. Ga daarom voorzichting te werk bij het terugtrekken. 䡬 Probeer geen ankergaten te boren of gatenin beton terwijl de machine in de „alleen draaien” functie is. 䡬 Probeer de boorhamer niet te gebruiken in de „draaien en stoten” functie terwijl de boorkop en de boorkopadaptor zijn bevestigd. Dit zal de levensduur van de diverse onderdelen van de machine aanzienlijk verkorten.

4. Drijven van machineschroeven (Afb. 13)

Steek eerst het schroefstuk in de aansluitbus die zich aan het uiteinde van het kopadaptor (D) bevindt. Bevestig vervolgens het kopadaptor (D) op het apparaat zoals beschreven in 4 (1), (2), (3). Plaats de top van het schroefstuk in de gleuven van de kop van de schroef. Pak het apparaat stevig beet en draai de schoef vast. LET OP 䡬 Zorg ervoor dat de schroef niet al te lang wordt aangedraaid, omdat de schroef beschadigd zou kunnen worden. 䡬 Zet de boorhamer recht op de schroef wanneer deze wordt aangedraaid; wanneer dit niet gedaan wordt kan de kop van de schroef beschadigd worden. De draaikracht kan ook onvoldoende op de schroef worden overebracht. 䡬 Probeer de boorhamer niet te gebruiken in de “draaien en hameren” functie terwijl de boorkop en de boorkopadapter zijn bevestigd.

5. Aandraaien van houtschroeven (Afb. 13)

(1) Kiezen van de juiste boorpunt Gebruik indien mogelijk altijd een plus-kop schroef omdat een boorpunt gemakkelijk van een min-kop schroef afglijdt. (2) Aandraaien van houtschroeven 䡬 Maak een gat in de oppervlakte van het hout voordat de houtschroef ingedraaid wordt. Zet de punt van de boor op de kop van de schroef en draai deze langzaam naar binnen. 䡬 Draai de boorhamer eerst langzaam totdat deschroef gedeeltelijk is ingedreven, en trek dan verder aan de schakelaar om optimale drijfkracht te verkrijgen. LET OP Neem voorzichtigheid in acht bij het maken van een gat voor de schroef; met de hardheid van het hout dient rekening gehouden te worden. Als het gat te klein is, of te ondiep, hetgeen meer drijfkracht vereist, kan het schroefdraad van de schroef beschadigd worden.

Door de keuzeschakelaar naar het teken te draaien kan deze boorhamer worden ingesteld voor alleen hameren (Afb. 14). (1) Bevestig de puntboor of beitel. (2) Zet de keuzeschakelaar in het midden van het teken en teken (Afb. 15). De draaifunctie is stopgezet, draai het gereedschap en zet de beitel in de gewenste positie (Afb. 16). (3) Draai de keuzeschakelaar naar het teken (Afb. 14). De puntboor of beitel is aan de schacht vastgezet.

7. Gebruik van de stopper (Afb. 17)

(1) Draai de knop op de zijhendel los en steek de stopper in de U-vormige groef van de zijhendel. (2) Bepaal de positie van de sopper overeenkom-stig de diepte van het gat en draai de knop stevig vast.

8. Gebruik van het boorstuk (met vernauwde schacht)

en de vernauwde schachtadaptor (1) Bevestig de vernauwde schachtadaptor aan de boorhamer (Afb. 18). (2) Bevestig het boorstuk (met vernauwde schacht) aan de vernauwde schachtadapter (Afb. 18). (3) Schakel de boorhamer in en boor een gat van de gewenste diepte. (4) Voor het verwijderen van het boorstuk (met vernauwde schacht) dient de cotter in de gleuf van de vernauwde schachtadaptor te worden gestoken. Sla nu op de cotter terwijl de boorhamer wordt ondersteund (Afb. 19). SMEREN Gebruik vet met een lage viscositeit voor het smeren van de boorhamer. In dit geval hoeft de boorhamer slechts af en toe te worden ingevet. Neem contact op met uw dealer als er vet lekt bij de schroeven. Gebruik van een niet voldoende ingevette boorhamer zal resulteren in een verkorting van de levensduur. LET OP Gebruik uitsluitend het voorgeschreven soort smeren. Bij gebruik van een willekeuring ander soort smeren kunnen de prestaties van de boorhamer negatief beïnvloed worden. Raadpleeg uw dealer voor het smeren.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Slijp of vervang de boor wanneer slijtage gekonstateerd wordt; gebruik van een stompe boor vermindert de efficientie en kan de motor beschadigen.

2. Inspektie van bevestigingsschroeven

Kontroleer deze schroeven regelmatig om te verzekeren dat ze goed aangedraaid zijn. Draai los- zittende schroeven onmiddellijk vast. Dit om ongelukken te voorkomen.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspecteren van de koolborstels

Met het oog op uw veiligheid en om elektrische schokken te voorkomen, mag inspectie en vervanging van de koolborstels alleen uitgevoerd worden door een erkend hitachi service-centrum. 05Ned_DH24DVC(S)_WE 4/17/12, 9:275051 Nederlands

5. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat sopping water, wanneer de behuizing bevuild is. Gebruik geen vloeistoffen zoals veríverdunner of benzine daar deze de afwerking zullen beschadigen.

Bewaar de boorhamer in een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen.

7. Lijst vervangingsonderdelen

LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. Belangrijke informatie voor batterijen van Hitachi snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele batterijen. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of vervanging van batterijcellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING Op grond van het voortdurende research-en ont wikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 103 dB (A) Gemeten A-gewogen geluidsdrukniveau: 92 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Boorhameren in beton: Trillingsemissiewaarde ah, HD = 13,2 m/s

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING 䡬 De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. 䡬 Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 05Ned_DH24DVC(S)_WE 4/17/12, 9:275152 Español
