Produkttyp	Akku-Schlagbohrmaschine
Marke	Hitachi
Modell	DH 24DVC(S)
Akkuspannung	24 V (Ni-MH)
Akku-Kapazität	2,0 Ah (Modell BSH2420)
Leerlaufdrehzahl	0 - 1250 min⁻¹
Schlagfrequenz	0 - 5600 min⁻¹
Bohrleistung (Beton)	3,4 - 20 mm
Bohrleistung (Stahl)	13 mm
Bohrleistung (Holz)	27 mm
Gewicht (nur Werkzeug)	3,6 kg
Bohrfuttertyp	SDS-plus
Seitengriff	Inklusive
Tiefenanschlag	Inklusive
Ladegerät	Modell UC24SGH (24 V, 0,4 kg)
Enthaltenes Zubehör	Akku, Ladegerät, Seitengriff, Tiefenanschlag, Kunststoffkoffer
Ladezeit (bei 20°C)	Ca. 60 Minuten
Empfohlene Ladetemperatur	0°C bis 40°C
Wartung	Mit trockenem Tuch reinigen, Schrauben prüfen, Reparaturen einem autorisierten Kundendienst überlassen
Ersatzteile	Ausschließlich Original-Hitachi-Teile verwenden
Garantie	Entspricht den nationalen Vorschriften, deckt keine normale Abnutzung ab
Sicherheit	Gehörschutz, Augenschutz und Staubmaske tragen; Kinder fernhalten
Betriebsmodi	Rotation + Schlag, nur Schlag, nur Rotation
Akkutyp	Ni-MH, Modell BSH2420

Häufig gestellte Fragen - DH 24DVC(S) HITACHI

Wie wird der Akku eingesetzt und entnommen?

Zum Entnehmen des Akkus den Griff festhalten und die Akkuverriegelung drücken. Zum Einsetzen die Führungsschiene des Akkus mit der des Geräts ausrichten und ganz hineinschieben, bis die Verriegelung einrastet.

Wie wird der Akku richtig geladen?

Das Ladegerät an eine Steckdose anschließen, den Akku vollständig in das Ladegerät einschieben. Die rote Kontrollleuchte blinkt und leuchtet dann während des Ladevorgangs ständig. Sie blinkt im Sekundentakt, wenn der Ladevorgang abgeschlossen ist. Lassen Sie den Akku abkühlen, wenn er heiß ist, bevor Sie ihn erneut laden.

Wie hoch ist die maximale Bohrleistung in Beton?

Die Bohrleistung in Beton beträgt 3,4 mm bis 20 mm Durchmesser mit einem SDS-plus-Bohrer.

Wie stelle ich die Bohrtiefe ein?

Lösen Sie die Flügelschraube am Seitengriff, führen Sie den Tiefenanschlag in den U-Schlitz ein, stellen Sie die gewünschte Position ein und ziehen Sie die Schraube wieder fest.

Wie wechsele ich den Bohrer?

Zum Entfernen des Bohrers den Schieber in Pfeilrichtung ganz durchziehen und den Bohrer herausziehen. Zum Einsetzen den Schaft reinigen, den Bohrer drehend in die Werkzeugaufnahme stecken, bis er einrastet, dann durch Ziehen die Fixierung prüfen.

Was tun, wenn der Akku nicht lädt?

Prüfen, ob der Akku richtig eingesetzt ist und die Temperatur zwischen 0°C und 40°C liegt. Blinkt die Kontrollleuchte (1 Sekunde an, 0,5 Sekunden aus), ist der Akku überhitzt; abkühlen lassen. Bei neuen oder lange nicht genutzten Akkus 2-3 Mal laden, um die normale Kapazität wiederherzustellen.

Wie verwende ich den Nur-Schlag-Modus?

Drehen Sie den Wahlschalter auf die Markierung T (nur Schlag). Setzen Sie eine Meißelspitze oder einen Flachmeißel ein. Um die Werkzeugposition einzustellen, den Wahlschalter zwischen die T-Markierungen stellen, das Werkzeug drehen, dann den Wahlschalter wieder auf T stellen, um es zu arretieren.

Wie pflege ich das Werkzeug?

Die Außenseite mit einem trockenen oder mit Seifenwasser angefeuchteten Tuch reinigen. Keine Lösungsmittel verwenden. Regelmäßig die Schrauben auf festen Sitz prüfen. Die Kohlebürsten von einem autorisierten Hitachi-Kundendienst überprüfen lassen. Das Werkzeug an einem trockenen Ort unter 40°C, außerhalb der Reichweite von Kindern aufbewahren.

Welches Zubehör ist optional erhältlich?

Zusatzakku (BSH2420), Bohrfutter mit Spannhalsadapter, Adapter für feine Schäfte, Staubschutzkappe, Staubabsaugung (B), verschiedene Bohrer und Meißel, sowie Konusaufnahme für Ankerlochbohrungen.

Was tun bei Überhitzung des Werkzeugs?

Überhitzung kann Motor und Schalter beschädigen. Wenn das Werkzeug ununterbrochen gearbeitet hat, ausschalten und mindestens 15 Minuten abkühlen lassen, bevor die Arbeit fortgesetzt wird. Vermeiden Sie unnötige Überlastung.

BEDIENUNGSANLEITUNG DH 24DVC(S) HITACHI

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNING

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.
Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden.
Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geördeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Uberanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf.
Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen.
b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien.
Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.
c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.
d) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR DEN SCHNURLOSEN AKKU-BOHRHAMMER

1. Tragen Sie Ohrenschützer
   Starke und/oder dauerhafte Lärmbelastung kann zu Gehörverlust führen.
2. Benutzen Sie die mit dem Werkzeug gelieferten Zusatzgriffe.
   Wenn Sie die Kontrolle über das Werkzeug verlieren, kann es zu Verletzungen kommen.
3. Wenn dieses Gerät ununterbrochen betrieben wird, kann Überhitzung auftreten und zu Schäden an Motor und Schalter führen. Lassen Sie das Gerät bitte etwa 15 Minuten lang zum Abkühlen unbenutzt liegen.
4. Beim Bohren von Wand, Boden oder Decke, nachprüfen, ob keine versenkten Kabel, usw. vorhanden sind.
5. Bringen Sie die Batterie zum Geschäft, wo Sie diese gekauft haben sobald die Lebensdauer der Batterie abrinnt. Die erschöpfte Batterie nicht wegwerfen.
6. Die Bohrerspitze nicht während oder unmittelbar nach dem Betrieb berühren. Die Bohrerspitze wird während des Betriebs sehr heiß, und es könnte zu ernsthaften Verbrennungen kommen.
7. Immer den Körper-Handgriff und Seiten-Handgriff des Elektrowerkzeugs festhalten, weil sonst die entstehende Gegenkraft zu einem ungenauen und sogar gefährlichem Arbeiten führen kann.
8. Tragen Sie eine Staubschutzmaske Atmen Sie die schädlichen Stäube nicht ein, die beim Bohren und Meißeln entstehen. Die Stäube können Ihre und die Gesundheit von Zuschauern gefährden.
9. Die Batterie immer bei einer Temperatur von 0 – 40°C laden. Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Bei einer Temperatur über 40°C kann die Batterie nicht geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.
10. Das Ladegerät nicht fortlaufend laden. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.
11. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.
12. Niemals die Batterie und das Ladegerät auseinandernehmen.
13. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterien entsteht.
14. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.
15. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.
16. Benutzung verbrauchter Batterie beschädigt den Auflader.

TECHNISCHE DATEN

ELEKTRO-WERKZEUG

Modell DH24DVC
Leerlaufdrehzahl 0 – 1250 min			-1
Voll-Last-Schlagrate 0 – 5600 min			-1
Kapazität	Bohren Stahl	Beton 3,4 – 20 mm
		13 mm
		Holz 27 mm
	Einschrauben	Holzschraube	6,2 mm (durchschnitt) × 40 mm (länge)
Wiederaufladbare Batterie BSH2420: Ni-MH 24 V (2,0 Ah 20 Zellen)
Gewicht 3,6 kg

LADEGERÄT

Modell UC24SGH
Ladespannung 24 V
Gewicht 0,4 kg

STANDARDZUBEHÖR

DH24DVC (2HBSK)
	1 Handgriff .... 12 Tiefenmesser .... 13 Ladegerät .... 14 Plastikgehäuse .... 15 Zusatzbatterie .... 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

SONDERZUBEHÖR (separat zu beziehen)

1. Batterie (BSH2420)

Es kann praktisch sein, zusätzliche Batterien bereit zu halten.

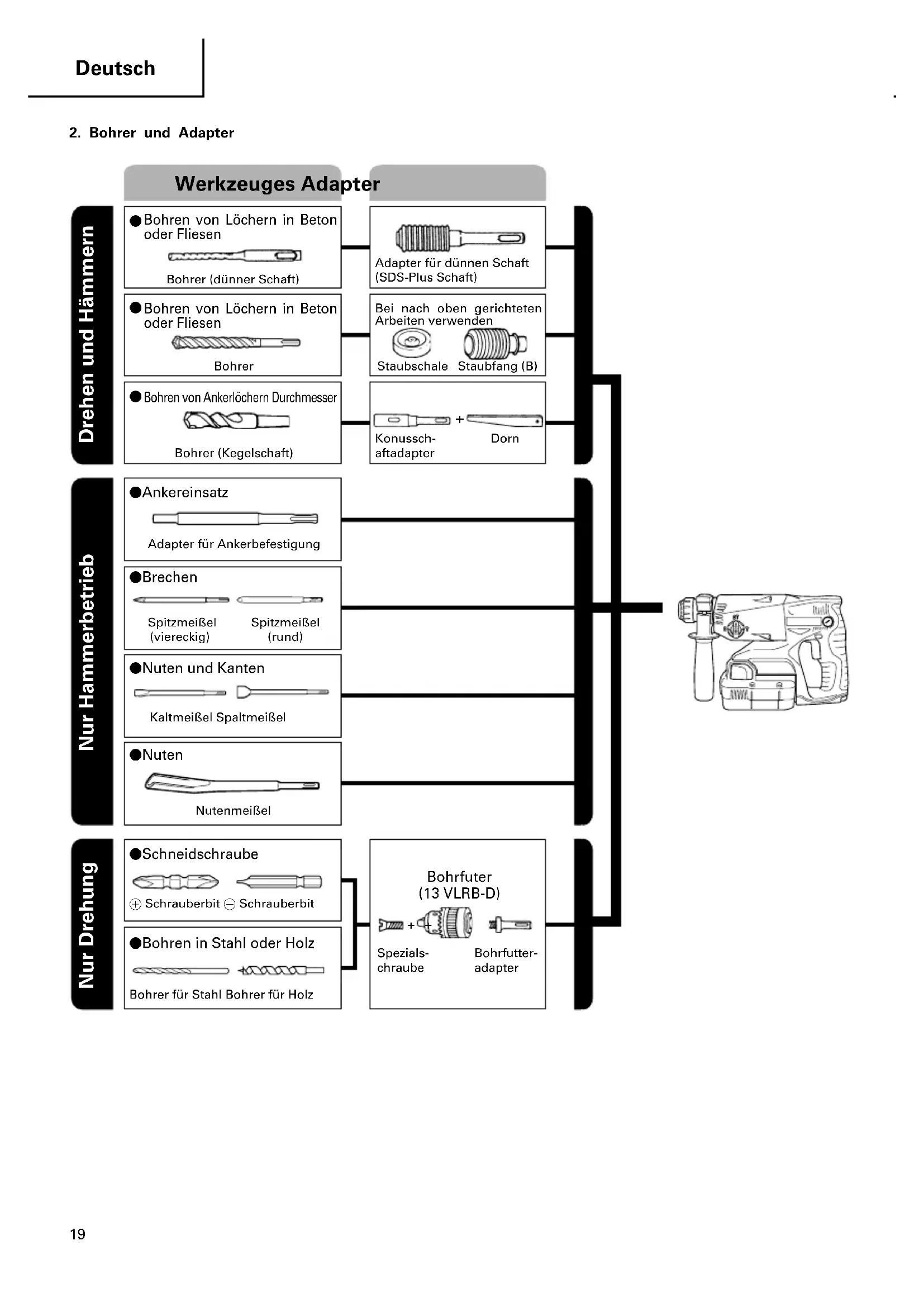

1. Bohrer und Adapter

    B --> B1["Bohren von Löchern in Beton oder Fliesen\nBohrer (dünner Schaft)"]
    B --> B2["Bohren von Löchern in Beton oder Fliesen\nBohrer"]
    B --> B3["Bohren von Ankerlöchern Durchmesser\nBohrer (Kegelschaft)"]

    C --> C1["Ankereinsatz\nAdapter für Ankerbefestigung"]

    C --> C2["Brechen\nSpitzmeißel (viereckig) Spitzmeißel (rund)"]

    C --> C3["Nuten und Kanten\nKaltmeißel Spaltmeißel"]

    C --> C4["Nuten\nNutenmeißel"]

    D --> D1["Schneidschraube\n⊕ Schrauberbit ⊖ Schrauberbit"]
    D --> D2["Bohren in Stahl oder Holz\nBohrer für Stahl Bohrer für Holz"]

    D1 --> D1a["Bohrfuter (13 VLRB-D)\nSpezialschraube + Bohrfutter-adapter"]

    D2 --> D2a["Staubschale Staubfang (B)"]
    D2 --> D2b["Konussch-aftadapter + Dorn"]
    D2a --> D2a1["Adapter für dünnen Schaft (SDS-Plus Schaft)"]
    D2b --> D2b1["Bei nach oben gerichteten Arbeiten verwenden"]

●Bohren von Löchern in Beton oder Fliesen

Bohrer (dünner Schaft)
Außendurchm.	Gesamtlänge Arbeitslänge
3,4 mm	90 mm 45 mm
3,5 mm

SDS-plus-Bohrer
Außendurchm.	Gesamtlänge Arbeitslänge
4,0 mm 1	10 mm 50 mm
5,0 mm	110 mm 50 mm
	160 mm 100 mm
5,5 mm 1	10 mm 50 mm
6,5 mm 1	60 mm 100 mm
7,0 mm 1	60 mm 100 mm
8,0 mm 1	60 mm 100 mm
8,5 mm 1	60 mm 100 mm
9,0 mm 1	60 mm 100 mm
12,0 mm	166 mm 100 mm
	260 mm 200 mm
12,7 mm 1	66 mm 100 mm
14,0 mm 1	66 mm 100 mm
15,0 mm 1	66 mm 100 mm
16,0 mm	166 mm 100 mm
	260 mm 200 mm
17,0 mm 1	66 mm 100 mm
19,0 mm 2	60 mm 200 mm
20,0 mm 2	50 mm 200 mm

●Bohren von Ankerlöchern

KonusschaftadapterKegelmodus

Morsekonus (Nr.1)

Morsekonus (Nr.2)

A-Konus

B-Konus

●Ankereinsatz

Adapter für AnkerbefestigungAnkergröße

W 1/4"

W 5/16"

W 3/8"

Das Sonderzubehöre kann ohne vorherige Bekanntmachung jederzeit geändert werden.

ANWENDUNGEN

Dreh- und Hämmerfunktion

○Bohren von Ankerlöchern

○Bohren von Löchern in Beton

○Bohren von Löchern in Kachel

Nur Drehbohrfunktion

○Bohren in Stahl oder Holz (mit Sonderzubehör)

○Anziehen von Maschinenschrauben und Holzschrauben (mit Sonderzubehör)

Nur Hammer-Betrieb

○Leichtes Abmeißeln von Beton, Nuten und Kanten.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff fest halten und die Akkumulator-Verriegelungen drücken, um den Akkumulator herauszunehmen. (Siehe Abb. 1 und 2)

ACHTUNG

Die Kontakte des Akkumulators niemals kurzschließen.

2. Einsetzen des Akkumulators Batterie

Schieben Sie die Batterie unter Ausrichtung der Führungsschienen von Batterie und Körper ein. Stellen Sie sicher, daß die Batterie sicher fixiert ist.

HINWEIS

Drücken Sie die Batterie fest gegen das Gummipolster und haken Sie den Sperrzahn vollständig ein. (Abb. 2)

LADEN

Vor Gebrauch des Akku-Bohrhammer, den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose einstecken.

Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt das Kontrollampe in Rot auf. (in Sekundenabständen)

2. Eine Batterie in das Ladegerät einlegen.

Schieben Sie die Batterie wie in Abb. 3 gezeigt in das Ladegerät ein. Stellen Sie sicher, daß die Batterie richtig im Ladegerät sitzt.

3. Laden

Beim Einlegen einer Batterie in das Ladegerät leuchtet die Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgeladen ist, blinkt die Kontrollampe in Rot. (in Sekundenabständen) (Siehe Tafel 1)

(1) Anzeigelämpchen

Das rote und grün Lämpchen leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegerätes oder der Akkubatterie.

Tafel 1

Anzeigen der Kontrolllampe
Kontrollampe (rot)	Vor dem Blinkt Leuchtet für 0,5 Sekunden.Laden Erlöscht für 0,5 Sekunden.
	Beim Laden	Leuchtet Leuchtet kontinuierlich
	Laden durchgeführt	Blinkt Leuchtet für 0,5 Sekunden.Erlöscht für 0,5 Sekunden.
	Wegen Überhitzung angehalten	Blinkt Leuchtet für 1 Sekunden.Erlöscht für 0,5 Sekunden.	Akku überhitzt. Laden nicht möglich(Ladevorgang wird nach Abkühlen des Akkus gestartet).

(2) Zur Temperatur der Akkubatterie.

Die Temperatur von Akkubatterien ist wie in Tafel 2 gezeigt, und Batterien, die sich zu stark erhitzt haben, sollten vor dem Aufladen etwas abgekühlt werden.

Tafel 2

Batterietyp denen	Temperaturen, bei die Batterie geladen werden kann
BSH2420 0°C - 50°C

(3) Zur Aufladezeit

Abhängig vom Typ der Batterie wird die Ladezeit wie in Tafel 3 gezeigt.

Tafel 3 Aufladezeit (bei 20°C)

Batterietyp Aufladezeit
BSH2420 Etwa. 60	min.

HINWEIS: Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

1. Den Netzstecker des Ladegerätes aus der Steckdose ziehen.

2. Das Ladegerät festhalten und die Batterie herausziehen.

HINWEIS

Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren.

Zur Leistung von neuen Batterien usw.

Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt.

Verlängerung der Lebensdauer von Batterien

(1) Die Batterien aufladen bevor sie völlig erschöpft sind.

Wenn festgestellt wird, daß die Leistung des Werkzeuges nachläßt, mit der Arbeit aufhören und die Batterie aufladen.

Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

(2) Nicht bei hohen Temperaturen aufladen.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

ACHTUNG

○Wenn die Akkubatterie geladen wird, während sie aufgrund längerer Einwirkung von direktem Sonnenlicht erhitzt wurde, oder wenn sie soeben verwendet wurde, leuchtet die Steuerleuchte des Ladegeräts 1 Sekunde und erlischt dann für 0,5 Sekunden (leuchtet 0,5 Sekunden nicht). In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen.

○Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, daß die im UC24SGH zum Laden eingelegte Batterie herausgenimmen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlegen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird.

VOR INBETRIEBNAHME

1. Anbringung des Bohrers (Abb. 4, 5)

ACHTUNG

Schalten Sie unbedingt den Schalter aus, um Unfälle zu verhüten.

HINWEIS

Achten Sie bei der Verwendung von Werkzeugen wie Bohrern usw. darauf, von unserer Firma bezeichnete Markenteile zu verwenden.

(1) Reinigen Sie den Schaftabschnitt des Bohrers.
(2) Schieben Sie den Bohrer unter Drehung in den Werkzeughalter ein, bis er sich verriegelt. (Abb. 4)
(3) Überprüfen Sie die Verriegelung durch Ziehen am Bohrer.
(4) Zum Entfernen des Bohrers den Griff in Pfeilrichtung ziehen und den Bohrer herausziehen.

1. Sich vergewissern, daß die Batterie richtig angebracht ist.

2. Beim Installieren der Staubschale oder des Staubfangs (B) (Zonderzubehör) (Abb. 6, Abb. 7) Soll ein Bohrhammer zum Bohren über Kopf eingesetzt werden, eine Staubkappe oder einen Staubfang (B) zum Auffangen von Staub und Partikeln zum leichten Betrieb anbringen.

○Anbringen der Staubschale Die Staubschale durch Anbringen an die Bohrspitze wie in Abb. 6 gezeigt verwenden. Bei Bohrspitzen mit großem Durchmesser das Mittenloch der Staubschale mit diesem Bohrhammer vergrößern.

○Anbringen des Staubfangs (B) Bei Verwendung des Staubfangs (B) den Staubfang (B) von vorne über die Bohrerspitze führen und auf dem Verriegelungsgriff fixieren. (Abb. 7)

ACHTUNG

○Die Staubschale und der Staubfang (B) sind nur für Bohren in Beton gedacht. Nicht für Bohrarbeiten in Holz oder Metall verwenden.

○Den Staubfang (B) vollständig in den Futterteil der Haupteinheit einsetzen.

☐Wenn am Bohrhammer gedreht wird, während der Staubfang (B) von der Betonoberfläche angenommen ist, dreht sich der Staubfang (B) zusammen mit der Bohrerspitze. Immer am Schalter drehen, nachdem die Staubschale auf die Betonoberfläche gedrückt ist. Bei Verwendung der Staubfang (B) durch Anbringen einer Bohrerspitze mit mehr als 190 mm Gesamtlänge kann der Staubfang (B) nicht die Betonoberfläche berühren und dreht sich. Darum immer Bohrerspitzen mit 166, 160 und 110 mm Gesamtlänge verwenden.

○Leeren Sie die Sägespäne jeweils nach dem Bohren von zwei oder drei Löchern aus.

○Die Bohrerspitze nach dem Abnehmen der Staubfang (B) austauschen.

4. Wahl der Schrauberspitze

Falls die Schrauberspitze dem Schraubendurchschnitt nicht anpassend ist werden Schraubenkopf und Schrauberspitze beschädigt.

1. Die Drehrichtung der Bohrerspitze prüfen (Abb. 8) Die Bohrerspitze dreht sich nach rechts (von der Rückseite gesehen), wenn auf die R-Seite des Wendeschalterhebels gedrückt wird. (Abb. 8-a) Um die Bohrerspitze nach links zu drehen auf die L-Seite des Hebels drücken. (Abb. 8-b)

6. Dauerbohren

Die Anzahl der möglichen Löcher in Beton nach einer Aufladung ist in Tafel 4 gezeigt.

Tafel 4

Spitzendurch-messer(mm) (mm)	Tiefe Damm) BSH2420	MöglicheDauerbohrzahl (Löcher)
		20
6,5 55	18
8,5 45
10,5 35
12,5 60
14,5 15
18 13
20 10

Diese Daten sind nur als Richtlinie gedacht. Die Anzahl der Löcher, die gebohrt werden kann, ist je nach der Schärfe der verwendeten Bohrspitze und der Art des Betons unterschiedlich.

ACHTUNG

Wenn dieses Gerät ununterbrochen betrieben wird, kann Überhitzung auftreten und zu Schäden an Motor und Schalter führen. Lassen Sie das Gerät bitte etwa 15 Minuten lang zum Abkühlen unbenutzt liegen.

GEBRAUCHSANWEISUNG

1. Betätigung des Schalters

Die Drehzahl des Bohrers kann durch Veränderung des Drucks auf den Drückerschalter gesteuert werden. Die Geschwindigkeit ist gering, wenn der Drückerschalter nur leicht gezogen ist und erhöht sich, wenn der Schalter weiter durchgezogen wird. Kontinuierlicher Betrieb läßt sich durch das Ziehen des Drückerschalters und Eindrücken des Arretierknopfes erreichen. Zum Ausschalten wird der Drückerschalter erneut gezogen und der Arretierknopf gelöst. Nach dem Loslassen kehrt der Drückerschalter in seine ursprüngliche Stellung zurück.

Beim Rückwärtslauf lässt sich der Drücker nur halb hineindrücken. Die Umdrehungsgeschwindigkeit entspricht etwa der halben Umdrehungsgeschwindigkeit des Vorwärtslaufes.

Bei Rückwärtslauf können Sie den Drücker auch nicht einrasten.

2. Drehen und Hämmern

Der Bohrhammer kann auf Bohren oder Hämern gestellt werden, indem man den Wahlhebel auf die betreffende Markierung stellt (Abb. 9).

(1) Die Bohrerspitze anbringen.

(2) Den Triggerschalter nach Anbringen in Bohrlage der Bohrerspitze ziehen (Abb. 10).

(3) Es ist nicht nötig den Bohrhammer stark anzudrücken. Leichtes Andrücken, so daß der Bohrstaub regelmäßig herausfällt, ist gerade genügend.

ACHTUNG

Wenn der Bohrer mit Baueisenstangen in Berührung kommt, stoppt sofort der Bohren, und nur der Bohrhammer dreht sich. Deshalb den Handgriff gut fest halten wie in Abb. 10 gezeigt.

3. Nur Drehbohren

Dieser Bohrhammer kann auf nur Bohren eingestellt werden, indem man den Wahlhebel auf die Markierung stellt (Abb. 11).

Zum Bohren von Holz und Metall einen Bohrfutteradapter und ein Bohrfutter (zubehör) verwenden.

Anbringung des Bohrfutters und Bohrfutteradapters (Abb. 12).

(1) Das Bohrfutter am Adapter anbringen.
(2) Das Teil des SDS-Plus Schaftes ist das gleiche wie der Bohrer. Zum Anbringen deshalb auf den Punkt „Anbringung des Bohrers“ beziehen.

ACHTUNG

Übermäßiger Druck wird nicht die Arbeit beschleunigen und kann dazu die Bohrerleistung und auch die Lebensdauer des Bohrhammers vermindern.
○Der Bohr kann beim Herausziehen des Bohrhammers aus der Bohrung abbrechen. Beim Herauszeihen ist es deshalb wichtig Druckbewegung anzuwenden.
○Nicht versuchen Ankerlöcher oder gewöhnliche Löcher in Beton zu bohren, wenn das Werkzeug nur auf Drehbohrfunktion eingestellt ist.
○Nicht versuchen den Bohrhammer Schlag-und Drehbohren zu verwenden, wenn das Bohrfutter und der Bohrfutteradapter angebracht sind. Sonst wird die Lebensdauer des Werkzeuges verkürzt werden.

4. Einschrauben von Maschinenschrauben (Abb. 13)

Zuerst die Drehspitze in den Sockel am Ende des Futteradapters (D) einsetzen.

Dann den Futteradapter (D) mit dem in 4 (1), (2), (3) beschriebenen Verfahren an die Haupteinheit anbringen, die Spitze des Drehstücks in die Schlitze auf dem Schraubenkopf setzen, die Haupteinheit fest greifen und die Schrauben festziehen.

ACHTUNG

○Nicht mehr als nötig die Schraubzeit verlängern, um Beschädigung der Schrauben zu vermeiden.
○Den Bohrhammer senkrecht beim Einschrauben einer Schraube an den Schraubenkopf ansetzen; sonst könnte der Schraubenkopf oder die Bohrerspitze beschüdigt werden, oder die Antriebskraft mag nicht volkommen der Schraube übertragen werden.
○Versuchen Sie nicht, die Funktionen Bohren und Håmmern mit aufgesetztem Bohrfutteradapter und Bit zu benutzen.

5. Einschrauben von Holzschrauben (Abb. 13)

(1) Wahl einer passenden Bohrerspitze So sehr wie möglich Kreuzkopfschrauben verwenden da die Bohrerspitze leicht von gewöhnlichen Schraubenköpfen abrutscht.
(2) Eischrauben
○Vor dem Einschrauben von Holzschrauben, passende Löcher im Holz orbereiten. Die Bohrerspitze an die Schraubenkopfspalten ansetzen und die Schraube sanft ins Holz einschrauben.
○Nachdem sich der Bohrerhammer bei kleiner Geschwindigkeit für eine Weile gedrecht hat bis die Schraube zum Teil eingeschraubt wurde, fester auf den Trigger drücken um optimale Antriebskraft zu erreichen.

ACHTUNG

Gut darauf achten, daß die Vorbereitung eines passenden Loches für die Schraube gemäß der Härte des Holzes durchgeführt wird. Falls das Loch zu klein oder nicht tief genung sein sollte, und dadurch große Kraftanwendung zum Einschrauben erforderlich wird, kann das Schraubengewinde manchmal beschädigt werden.

6. Reiner Hammerbetrieb

Dieser Bohrhammer kann auf nur Bohren eingestellt werden, indem man den Wahlhebel auf die Markierung T stellt (Abb. 14).

(1) Bringen Sie den Spitz- oder Kaltmeißel an.
(2) Stellen Sie den Wahlhebel auf die Mitte der Markierung T bzw. der Markierung T (Abb. 15). Die Drehfunktion wird freigegeben – drehen Sie das werkzeug und bringen Sie den Kaltmeißel in die gewünschte Position (Abb. 16).
(3) Drehen Sie den Wahlhebel auf die T-Position (Abb. 14). Der Spitz- oder Kaltmeißel wird daraufhin arretiert.

7. Verwendung des Anschlags (Abb. 17)

(1) Die Kopfschraube am Seitenhandgriff lösen und das Anschlagstück in die U-förmige Kerbe am Seitenhandgriff einstecken.
(2) Den Anschlag entsprechend der Tiefe des Lochs einstellen und die Kopfschraube anziehen.

8. Benutzung des Bohrers (Kegelschafts) und des Kegelschaftadapters

(1) Den Kegelschaftadapter am Bohrhammer anbringen (Abb. 18).
(2) Den Bohrer (Kegelschaft) am Kegelschaftadapter anbringen (Abb. 18).
(3) Den Schalter einschalten und ein Loch mit der vorgegebenen Tiefe bohren.
(4) Zur Entferung des Bohrers (Kegelschafts) einen Dorn in den Schlitz des Kegelschaftadapters einführen und mit einem Hammer gestüzt durch eine Auflage auf den Kopf des Dorns schlagen (Abb. 19).

SCHMIERUNG

Für diesen Bohrhammer sollte ein Schmiermittel mit niedriger Viskosität verwendet werden, damit er über einen längeren Zeitraum ohne Schmierfettwechsel verwendet werden kann. Sollte Schmierfett aufgrund gelöster Schrauben austreten, bitte für die Auswechslung des Schmierfetts die nächstgelegene Kundendienststelle aufsuchen.

Wird der Bohrhammer in solch einem Fall weiterverwendet, könnte sich das Gerät festfressen, wodurch die Lebensdauer verkürzt wird.

ACHTUNG

Es sollten nur die vorgeschriebenen Schmiermittel verwendet werden. Wenn andere Schmiermittel verwendet werden, könnte die Leistung des Gerätes beeinträchtigt werden. Wenden Sie sich bitte für die Auswechslung der Schmiermittel an unsere Kundendienststelle.

INSTANDHALTUNG UND NACHPRÜFUNG

1. Nachprüfen des Werkzeuges

Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des

Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das „HERZ“ des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Schutzes gegen elektrischen Schlag sollten Inspektion und Auswechseln der Kohlebürsten NUR DURCH EIN AUTORISIERTES HITACHI-WARTUNGSZENTRUM durchgeführt werden.

5. Außenreinigung

Wenn die Schlagbohrmaschine schmutzig ist, diese mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden, da sie plastisches Material schmelzen.

6. Lagern

Den Bohrhammer an einen Ort wegräumen wo die Temperatur unter 40°C ist und aus der Reichweite von Kindern ist.

7. Liste der Wartungsteile

ACHTUNG

Reparatur, Modifikation und Inspektion von Hitachi-Elektrowerkzeugen müssen durch ein Autorisiertes Hitachi-Wartungszentrum durchgeführt werden.

Diese Teileliste ist hilfreich, wenn sie dem Autorisierten Hitachi-Wartungszentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird.

Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.

Wichtiger Hinweis zu den Batterien für Akku-Geräte von Hitachi

Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen).

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogrammes von HITACHI sind Änderungen der hierin gemachten technischen Angaben vorbehalten.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 103 dB (A)

Gemessener A-gewichteter Schalldruck: 92 dB (A)

Messunsicherheit KpA: 3 dB (A)

Bei der Arbeit immer einen Ohrenschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Schlagbohren in Beton:

Vibrationsemissionswert ah,HD=13,2 m/s²

Messunsicherheit K = 1,5 m/s²

Die angegebenen Gesamtvibrationswerte wurden entsprechend einem standardisierten Testverfahren gemessen und können dazu verwendet werden, Werkzeuge miteinander zu vergleichen.

Außerdem können sie zur vorbereitenden Expositionseinschätzung verwendet werden.

WARNUNG

○Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

○Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT

Model UC24SGH
Oplaadspanning 24 V
Gewicht 0,4 kg

STANDAARD TOEBEHOREN

DH24DVC (2HBSK)

1 Zijgreep .... 12 Diepte-maatlat .... 13 Acculader .... 14 Plastic doos .... 15 Extra accu .... 1

Hitachi Power Tools Österreich GmbH

Str. 7, Objekt 58/A6, Industriezentrum NÖ –Süd 2355

Wiener Neudorf, Austria

Tel: [phone]

Fax: [phone]
