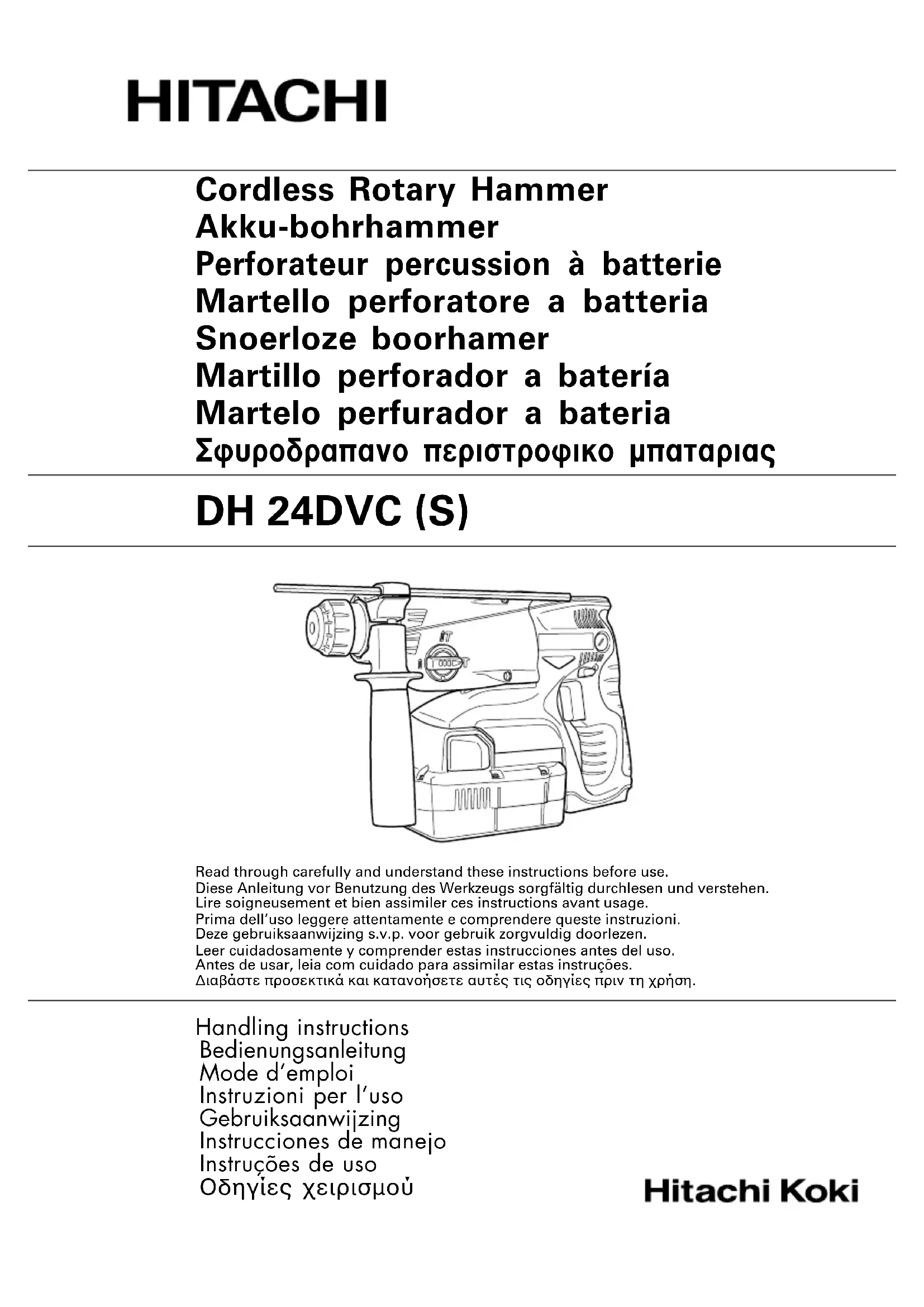

MODE D'EMPLOI DH 24DVC(S) HITACHI

Seite drücken Pousser sur le côté

Seite drücken Pousser sur le côté

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité sur l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière ou les vapeurs. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise et/ou la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. (Traduction des instructions d'origine) 03Fre_DH24DVC(S)_WE 4/17/12, 9:262526 Français e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de l’outil à batterie

a) Recharger uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté pour un type de batterie peut constituer un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques exclusivement avec les batteries désignées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. c) Lorsque la batterie n’est pas utilisée la garder à l’écart d’objets métalliques tels que trombones, pièces, clés, clous, vis ou autres petits objets métalliques pouvant interférer avec les bornes de la batterie. L’interférence avec les bornes de la batterie peut entraîner des brûlures ou un incendie. d) Dans des conditions extrêmes, du liquide peut couler de la batterie ; éviter tout contact. En cas de contact accidentel, rincer à l’eau. En cas de contact avec les yeux, consulter un médecin. Le liquide de la batterie peut entraîner des irritations ou des brûlures.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. PRECAUTIONS Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

1. Portez des protecteurs

L’exposition au bruit peut engendrer une perte de l’audition.

2. Utilisez les poignées auxiliaires fournies avec l’outil.

Toute perte de contrôle peut entraîner des blessures.

3. Une surchauffe peut se produire à l’intérieur de

l’appareil et endommager le moteur et l’interrupteur, si l’appareil fonctionne sans interruption. Rester au moins 15 minutes sans l’utiliser.

4. Pour le forage dans un mur, le sol ou le plafond,

vérifiez s’il n’y a pas présence de cordons électriques.

5. Apportez la batterie au magasin où vous l’avez

achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

6. Ne pas toucher la foret pendant ou immédiatement

après le fonctionnement. Il devient très chaud et peut causer des brûlures.

7. Maintenir toujours fermenent la poignée principal

et la poignée latérale de la machine. Dans le cas contraire, la force de recul peut amoindrir la précision de travail et présenter aussi quelque danger.

8. Portez un masque anti-poussière

N’inhalez pas les poussières nocives générées par le perçage ou le sous-solage. La poussière peut nuire à votre santé ou à celle de votre entourage.

9. Chargez toujours la batterie à une température de

0 – 40°C. Une température inférieure à 0°C entrainera une surcharge dangereuse. Il n’est pas possible de recharger la batterie à une température supérieure à 40°C. La température la plus appropriée serait de 20 – 25°C.

10. N’utilisez pas le chargeur continuellement.

Quand une charge a été effectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.

11. Ne laissez pas de corps étrangers pénétrer par

le trou de raccord de la batterie rechargeable.

12. Ne désassemblez jamais la batterie rechargeable

13. Ne court-circuitez jamais la batterie rechargeable.

Le fait de court-circuiter la batterie génèrera un courant électrique élevé et une surchauffe, ce qui entrainera la brûlure ou l’endommagement de la batterie.

14. Ne jetez pas la batterie au feu.

Elle pourrait exploser.

15. Ne pas introduire d’objets métalliques ou des

produits inflammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

16. L’utilisation d’une batterie usagée endommagera

le chargeur. 03Fre_DH24DVC(S)_WE 4/17/12, 9:262627 Français SPECIFICATIONS OUTIL ELECTRIQUE CHARGEUR Modèle UC24SGH Tension de charge 24 V Poids 0,4 kg Modèle DH24DVC Vitesse à vide 0 – 1250 min

Vitesse de percussion à pleine charge 0 – 5600 min

ACCESSOIRES SUR OPTION (vendus séparément)

1. Batterie (BSH2420)

Toujours avoir à disposition des piles de rechange pour plus de commodité.

2. Outils et Adaptateurs

Adaptateur pour tige fine (Tige SDS plus) Foret de perçage (Tige fine)

Percer des trous dans du béton ou un carreau

Foret de perçage (queue conique) Raccord de queue conique Clavette 䢇Mise en place de la fixation Raccord de mise en place de la fixation

mandrin Mandrin porte-foret (13 VLRB-D) Vis spéciale 䢇 Fonction de broyage

Collecteur à poussière (B) Capuchon anti poussière Rotation seulement Percussion uniquement Rotation + percussion

Percer des trous dans du béton ou un carreau 䢇 Perçage de trous d’ancrage 䢇 Creusage de rainures et cassure d’angles 䢇 Creusage de rainures 䢇 Insertion des vis 䢇 Percer de l’acier ou du bois , Foret du mandrin - Foret du mandrin Foret de percage pour l’acier Foret de percage pour le bois Burin de creusage de rainures Buron froid Coupeur Pointe à broyer (Type carré) Pointe à broyer (Type rond) Foret de perçage L’outil Adaptateurs Utiliser pour les travaux redressés

03Fre_DH24DVC(S)_WE 4/17/12, 9:262829 Français 䢇 Percer des trous dans du béton ou un carreau Foret de perçage (Tige fine) Dia. extérieur Longueur totale Longueur effective 3,4 mm 90 mm 45 mm 3,5 mm Raccord de queue conique Tupe de cône Cône Morse (No.1) Cône Morse (No.2) Cône en A Cône en B 䢇 Perçage de trous d’ancrage Raccord de mise en place de la fixation Dimension de l’ancrage W 1/4” W 5/16” W 3/8” 䢇 Mise en place de la fixation Les accessoires standards sont sujets à changement sans préavis. APPLICATIONS Fonction de rotation et percussion 䡬 Perçage de trous d’ancrage 䡬 Perçage de trous dans béton 䡬 Perçage de trous dans une tuile Par action de rotation uniquement 䡬 Perçage de l’acier ou du bois (avec accessoires en option) 䡬 Serrage de vis à métaux, vis à bois (avec accessoires en option) Fonction percussion uniquement 䡬 Burinage léger du béton, creusage de rainures et cassure d’angles.

1. Retrait de la batterie

Maintenir fermement la poignée et pousser les taquets de la batterie pour l’enlever. (Voir Fig. 1 et 2) ATTENTION Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie en alignant le rail de guidage de la batterie sur celui du corps. Bien s’assurer que la batterie est solidement fixée. REMARQUE Pousser la batterie à fond contre l’amortisseur en caoutchouc et verrouiller le loquet complètement. (Fig. 2) CHARGE Avant d’utiliser le perforateur percussion, chargez la batterie comme suit.

1. Brancher le cordon d’alimentation du chargeur sur

une prise secteur. Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge.

2. Insérer la batterie dans le chargeur.

Insérer la batterie dans le chargeur comme indiqué à la Fig. 3. Bien s’assurer que la batterie est emboîtée à fond dans le chargeur.

Quand vous insérez une batterie dans le chargeur, la lampe témoin s’allume en rouge. Quan la batterie est complètement chargée, la lampe témoin clignote en rouge. (à intervalles d’une seconde) (voir Tableau 1) (1) Indication de la lampe témoin Les indications de la lampe témoin sont expliquées dans le tableau 1, selon la condition du chargeur ou de la batterie rechargeable. Foret de perçage SDS-plus Dia. extérieur Longueur totale Longueur effective 4,0 mm 110 mm 50 mm 5,0 mm 110 mm 50 mm 160 mm 100 mm 5,5 mm 110 mm 50 mm 6,5 mm 160 mm 100 mm 7,0 mm 160 mm 100 mm 8,0 mm 160 mm 100 mm 8,5 mm 160 mm 100 mm 9,0 mm 160 mm 100 mm 12,0 mm 166 mm 100 mm 260 mm 200 mm 12,7 mm 166 mm 100 mm 14,0 mm 166 mm 100 mm 15,0 mm 166 mm 100 mm 16,0 mm 166 mm 100 mm 260 mm 200 mm 17,0 mm 166 mm 100 mm 19,0 mm 260 mm 200 mm 20,0 mm 250 mm 200 mm 03Fre_DH24DVC(S)_WE 4/17/12, 9:262930 Français (2) Au sujet de la température de la batterie rechargeable. Les températures des batteries rechargeables sont indiquées dans le Tableau 2. Laisser refroidir les batteries qui ont chauffé avant de les recharger. Tableau 2 (3) A propos du temps de charge Selon le type de batterie, le temps de charge sera comme indiqué au Tableau 3. Tableau 3 Temps de recharge (à 20°C) REMARQUE: Le temps de recharge peut varier selon la température et la tension de la source.

4. Débrancher le cordon d’alimentation secteur de la

5. Tenir fermement le chargeur et dégager la batterie.

REMARQUE Après l’utilisation, commencer par sortir les batteries du chargeur, puis conserver les batteries correctement. En ce qui concerne le courant de décharge d’une batterie neuve etc. Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. Comment prolonger la durée de vie des batteries (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. (2) Eviter d’effectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. ATTENTION 䡬 Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0,5 seconde. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge. 䡬 Etant donné qu’il faut environ 3 secondes au microprocesseur intégré pour confirmer l’extraction de la batterie UC24SGH en cours de chargement, attendre 3 secondes au minimum avant de la réinsérer pour continuer le chargement. Si la batterie est réinsérée pendant ces 3 secondes, elle risque de ne pas être correctement chargée.

AVANT LA MISE EN MARCHE

1. Montage du foret de perçage (Fig. 4, 5)

ATTENTION Pour éviter tout risque d’accidents, bien couper l’interrupteur. REMARQUE Lorsqu’on utilise des outils, par exemple un foret de perçage, etc., bien utiliser les pièces d’origine spécifiées par le fabricant. (1) Nettoyer la section de la queue du foret de perçage. (2) Insérer le foret de perçage en le tournant dans le porte-outil jusqu’à ce qu'il se verrouille en position. (Fig. 4) (3) Vérifier que le foret est solidement fixé en tirant dessus. (4) Pour retirer le foret de perçage, tirer complètement l’attache coulissante dans le sens de la flèche et sortir le foret.

2. Vérfiez se la batterie a été correctement installée.

Type de batterie Temps de recharge BSH2420 Env. 60 min. Températures de Type de batterie recharge de la batterie

Tableau 1 Explications de la lampe témoin Avant la Clignote S’allume pendant 0,5 seconde. recharge Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) S’allume S’allume sans interruption Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Pendant la recharge Recharge terminée Veille en surchauffe Batterie en surchauffe. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Lampe témoin (rouge) 03Fre_DH24DVC(S)_WE 4/17/12, 9:263031 Français

3. Lors de l’installation de la capuchon à poussière

ou du collecteur de de poussière (B) (accessoirs en option) (Fig. 6, Fig. 7) Lors de l’utilisation du perforateur percussion en position verticale alors que l’adaptateur de récupération de poussière est enlevé, fixer la capuchon à poussière ou le collecteur à poussière (B) pour récupérer la poussière et autres particules pour une utilisation plus facile. 䡬 Pose de la capuchone à poussière Utiliser la capuchone à poussière en la fixant au foret comme montré dans la Fig. 6. Lors de l’utilisation d’un foret avec un diamètre plus grand, agrandir le trou central de la capuchon à poussière avec ce perforateur percussion. 䡬 Pose du collecteur à possière (B) Lors de l’utilisation du collecteur à poussière (B), l’insérer par le bout du foret en l’alignant avec la rainure sur la poignée. (Fig. 7) ATTENTION 䡬 La capuchon à poussière et le collecteur à poussière (B) ne sont destinés à être utilisés que lors du perçage de béton. Ne pas les utiliser lors du perçage de pièces en bois ou métalliques. 䡬 Insérer le collecteur à poussière (B) à fond dans le mandrin de l’appareil principal particules pour ne utilisation plus facile. 䡬 Lors de la mise sous tension du perforateur percussion alors le collecteur à poussière (B) est détaché de la surface en béton, le collecteur à poussière (B) va tourner en même temps que le foret. Ne bien activer l’interrupteur de mise sous tension qu’après avoir appuyé le collecteur à poussière (B) sur la surface en béton. Si le collecteur à poussière (B) est utilisé avec un foret de plus de 190 mm de longueur totale, il ne peut pas toucher la surface en béton et tournera. De ce fait, utiliser un foret de 166, 160 ou 110 mm de longueur totale. 䡬 Lors du perçage, vider les particules tous les deux ou trois trous. 䡬 Remettre en place le foret après avoir enlevé le collecteur à poussière (B).

4. Sélection de la mèche pour visseuse

Les têtes de vis ou les mèches seront endommagées si une mèche appropriée au diamètre de la vis n’est pas employée pour enfoncer la vis.

La mêche tourne dans le sens horaire (vu de l’arrière) quand on appuie sur côté-R du levier de contact. (Fig. 8-a) En appuyant sur côté-L du levier la mèche tourne dans le sens anti-horaire. (Fig. 8-b)

Le nombre d’orifices pouvant être percès dans le bèton après une recharge est indiqué sur le tableau 4. Tableau 4 Ces données ne sont que des valeurs de référence. Le nombre de trous pouvant être percés dépend de la acuité de la pointe utilisée ou de l’état de béton en forage. ATTENTION Une surchauffe peut se produire à l’intérieur de l’appareil et endommager le moteur et l’interrupteur, si l’appareil fonctionne sans interruption. Rester au moins 15 minutes sans l’utiliser. UTILISATION

1. Fonctionnement de l’interrupteur

La vitesse de rotation du foret de perçage peut être réglée suivant la force avec laquelle on appuie sur l’interrupteur à détente. La vitesse est faible si on exerce une légère pression et augmente si la pression est plus forte. On peut obtenir un fonctionnement continu en pressant la détente et en relâchant le cliquet d’arrêt. Pour mettre l’interrupteur sur ARRET, presser de nouveau la détente et la ramener à sa position d’origine. Toutefois, l’interrupteur à détente ne peut être tiré qu’à moitié pendant la marche inversée et tourne à la moitié de la vitesse qu’en marche avant. Le cliquet d’arrêt est inutilisable pendant la marche inversée.

2. Rotation + percussion

Ce marteau perforateur peut être mis sur le mode rotation et percussion en tournant le sélecteur vers le repère (Fig. 9). (1) Monter le foret de perçage. (2) Tirer l’interrupteur de déclenchement après avoir appliqué la pointe du foret sur la position de perçage désirée. (Fig. 10) (3) Il n’est pas du tout nécessaire d’appliquer une forte pression sur la perceuse. Il suffit d’appliquer une légère pression de manière à ce que la poussière et les éclats soient déchargés progressivement. ATTENTION Quand le foret de perçage touche une poutre en fer, la mèche s’arrête immédiatement et la perceuse réagit en tournant. Par conséquent, tenir fermement la poignée principale et la poignée latérale, comme indiqué à la Fig. 10.

3. Rotation seulement

Ce marteau perforateur peut être mis sur le mode de rotation uniquement en tournant le sélecteur vers le repère (Fig. 11). Pour percer du bois ou du métal en utilisant le mandrin porte-foret et le raccord de mandrin (accessoire en option), procéder de la manière suivante. Dia. de Nombre de forage mèche Profondeur continu possible (trous) (mm) (mm) BSH2420 6,5 55 8,5 45 10,5 35 12,5 60 18 14,5 15

03Fre_DH24DVC(S)_WE 4/17/12, 9:263132 Français Mise en place de mandrin porte-foret et du raccord de mandrin. (Fig. 12) (1) Fixer le mandrin porte-foret sur le raccord. (2) L’élément de la tige SDS est identique au foret de perçage. Se reporter à “Montage du foret de perçage” pour le fixer. ATTENTION 䡬 Si l’on applique une force excessive, cela donnera un travail bâclé et abîmera la pointe du foret de perçage, réduisant ainsi la durée de service de la perceuse. 䡬 La pointe du foret de percçage risque de se casser quand on retire la perceuse du trou qui vient d’être percé. Par conséquent, pour retirer la perceuse il est important de faire très attention et de relâcher la pression. 䡬 Ne pas essayer de percer des trous d’ancrage ou des trous dans le béton quand la machine est réglée sur rotation seulement. 䡬 Ne pas essayer d’utiliser la perceuse pour les fonctions de rotation et de frappe quand le mandrin porte-foret et le raccord de mandrin sont montés sur la machine. Cela risquerait d’abréger considérablement la durée de service de chaque élément de la perceuse.

4. Lors du vissage des vis machine (Fig. 13)

Tout d’abord, insérer la pièce dans la prise à l’extrémité de l’adaptateur (D) de mandrin. Ensuite, monter l’adaptateur (D) de mandrin sur l’appareil principal en utilisant les procédures décrites en 4 (1), (2), (3). Mettre la pointe de la pièce dans les fentes de la tête de vis, maintenir l’appareil principal et visser. ATTENTION 䡬 Faites attention de ne pas prolonger la durée d’enfoncement plus qu’il n’est nécessaire, sinon les vis pourraient être endommagées suite à la force excessive utilisée. 䡬 Appliquez le perforateur perpendiculairement par rapport à la tête de la vis lors de l’enfoncement de la vis; sinon la tête de la vis ou la mèche seront endommagées, ou la force d’entraînement ne sera pas entièrement transférée à la vis. 䡬 Ne pas essayer d’utiliser le marteau perforateur en fonction de percussion lorsque l’adaptateur de mandrin et la pièce sont attachés.

5. Enfoncement de vis à bois (Fig. 13)

(1) Sélection d’une mèche appropriée Utilisez des vis à tête cruciforme, autant que possible étant donné que la mèche glisse souvent de la tête des vis ordinaires. (2) Enfoncement de vis à bois 䡬 Avant d’enfoncer des vis à bois, préparez d’abord des trous appropriés aux vis utilisées dans le bois. Appliquez la mèche aux fentes de la tête de la vis et enfoncez la vis dans le bois en douceur. 䡬 Après avoir fait tourner le perforateur à petite vitesse pendant un moment jusqu’à ce que la vis à bois soit partiellement enfoncée, pressez le trigger plus fortement afin d’obtenir la force d’entraînement maximale. ATTENTION Ne manquez pas de prendre en considération la dureté du bois quand vous préparez un trou approprié à recevoir la vis à bois. Si le trou est trop petit ou pas assez profond, ce qui demande beaucoup de force pour y enfoncer la vis, il se peut que le filet de la vis de bois en soit endommagé.

6. Percussion uniquement

Ce marteau perforateur peut être réglé en mode percussion uniquement en tournant le sélecteur sur la marque (Fig. 14). (1) Montez la pointe à broyer ou le burin froid. (2) Positionnez le sélecteur entre la marque et la marque (Fig. 15). La rotation est activée, tournez l’outil et mettez ciseau à froid dans la position souhaitée (Fig. 16). (3) Tournez le sélecteur sur la marque (Fig. 14). Ainsi, la pointe à broyer ou le burin froid est verrouillé.

7. Utilisation de la quenouille (Fig. 17)

(1) Desserrer le boulon bouton sur la poignée latérale et insérer la butée dans la fente en U sur la poigné latérale. (2) Régler la position de l’arrêtoir en fonction de la profondeur du trou et bien serrer le boulon bouton.

8. Comment utiliser la mèche (queue conique) et le

raccord de queue conique (1) Monter le raccord de queue conique sur la perceuse à percussion (Fig. 18). (2) Fixer la mèche (queue conique) sur le raccord de queue conique (Fig. 18). (3) Mettre l’interrupteur sur la position de marche (ON) et percer un trou de la profondeur voulue. (4) Pour retirer la mèche (queue conique), introduire la clavette dans la fente du raccord de queue conique et frapper la tête de la clavette avec un marteau alors que le perceuse est placée sur le support (Fig. 19). GRAISSAGE Utiliser une graisse à faible viscosité sur ce perforateur percussion afin de pouvoir l’utiliser longtemps sans avoir à remplacer la graisse. Si la graisse fuit d’une vis desserrée, contacter l’agent chargé de l’entretien le plus proche afin qu’il change la graisse. Si l’on utilise le perforateur percussion alors qu’elle n’est pas suffisamment g raissée, cela risque de provoquer un grippage et de réduire sa durée de service. ATTENTION Pour ce perforateur percussion utiliser la graisse spécifiée; si l’on utilise une autre graisse, cela risque de provoquer un fonctionnement défectueux. Pour le remplacement de la graisse, toujours s’adresser aux agents d’entretien agréés.

Etant donné que l’utilisation d’lun outil émoussé réduira le rendement et entrainera éventuellement un mauvais fonctionnement du moteur, aiguisez ou remplaces le dès qu’une abrasion apparait. 03Fre_DH24DVC(S)_WE 4/17/12, 9:263233 Français

2. Vérifiez régulièrement toutes les vis de fixation

Vérifiez régulièrement toutes les vis de de fixation et assurez-vous qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de sérieux dangers.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Inspection des balais en carbone

Pour assurer à tout moment la sécurité et la protection contre les chocs électrique, confier l’inspection et le remplacement des balais en carbone de l’outil EXCLUSIVEMENT à un centre de service après-vente agréé par HITACHI.

5. Nettoyage de l’extérieur

Quand le perforateur percussion est sale, essuyez la avec un chiffon sec et doux ou un chiffon imbibé d’eau savoneuse. N’utilisez pas de solvant au chlore, d’essence ou de diluant, car ils font fondre les matières plastiques.

Rangez le perforateur percussion dans un endroit où la température est inférieure à 40°C et hors de portée des enfants.

7. Liste des pièces de rechange

ATTENTION Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un centre de service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au centre de service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable. Avis important sur les batteries pour outils électriques sans fil Hitachi Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fil s’il est utilisé avec une batterie autre que celle que nous avons spécifié, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes). GARANTIE Nous garantissons que l’ensemble des Outils électriques Hitachi sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d’emploi, dans un service d’entretien autorisé. REMARQUE Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’objet de modifications sans avis préalable. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871. Niveau de puissance sonore pondérée A: 103 dB (A) Niveau de pression acoustique pondérée A: 92 dB (A) Incertitude KpA: 3 dB (A) Porter un casque de protection. Valeurs totales des vibration (somme vectorielle triaxiale) déterminée conformément à EN60745. Forage du béton: Valeur d’émission de vibration ah, HD = 13,2 m/s

La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition. AVERTISSEMENT 䡬 La valeur d’émission de vibration en fonctionnement de l’outil électrique peut être différente de la valeur totale déclarée, en fonction des utilisations de l’outil. 䡬 Identification les mesures de protection de l’utilisateur fondées sur une estimation de l’exposition en conditions d’uitilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements). 03Fre_DH24DVC(S)_WE 4/17/12, 9:263334 Italiano

1 No. de modèle 2 No. de série 3 Date d'achat 4 Nom et adresse du client 5 Nom et adresse du revendeur (Cachet portant le nom et l'adresse du revendeur)

Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes ou documents de normalisation EN60745, EN60335, EN55014 et EN61000 en accord avec les Directives 2004/108/CE, 2006/ 95CE et 2006/42/CE. Ce produit est aussi conforme à la Directive RoHS 2011/65/EU. Le responsable des normes européennes d’Hitachi Koki Europe Ltd. est autorisé à compiler les données techniques. Cette déclaration s’applique aux produits désignés CE. Italiano
