MANUAL DE UTILIZADOR DH 24DVC(S) HITACHI

AVISO Leia todas as instruções e avisos de segurança Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta eléctrica” em todos os avisos refere- se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas eléctricas em ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta eléctrica. As distracções podem fazer com que perca controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas. Nunca modifique a ficha. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos. Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra. c) Não exponha ferramentas eléctricas à chuva ou condições de humidade. A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos. d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento. Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos. e) Quando trabalhar com uma ferramenta eléctrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos. f) Se não for possível evitar a utilização de uma máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de protecção pessoal. Utilize sempre protecção para os olhos. O equipamento de protecção, tal como uma máscara de pó, sapatos de segurança anti- derrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite ligar por acidente. Certifique-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas eléctricas com o dedo no interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Use vestuário adequado. Não use roupas largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis. g) Se forem fornecidos dispositivos para a ligação de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a ferramenta correcta para a sua aplicação. A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da rede antes e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Guarde as ferramentas eléctricas fora do alcance de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Efectue a manutenção de ferramentas eléctricas. Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas. Se danificada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção. (Tradução das instruções originais) 07Por_DH24DVC(S)_WE 4/17/12, 9:296162 Português f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

5) Utilização e manutenção da ferramenta com bateria

a) Apenas é recarregável com o carregador especificado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria. b) Utilize ferramentas eléctricas apenas com as baterias especialmente concebidas. A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndios. c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam fazer uma ligação de um terminal para o outro. Fazer curto-circuito dos terminais da bateria poderá causar queimaduras ou um incêndio. d) Em condições abusivas, poderá ser ejectado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejectado da bateria poderá provocar irritações ou queimaduras.

a) Faça a manutenção da sua ferramenta eléctrica por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta eléctrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes. AVISOS DE SEGURANÇA PARA O MARTELO

A exposição ao ruído pode provocar a perda de audição.

2. Utilize as empunhadeiras auxiliares fornecidas com

a ferramenta. A perda de controlo pode provocar lesões.

3. Ao usar este aparelho continuamente, ele pode

se sobreaquecer, danificando o motor e o interruptor. Deixe o aparelho descansar durante aproximadamente 15 minutos.

4. Ao furar uma parede, chão ou teto, verifique se

há cabos elétricos, etc. embutidos nesses locais.

5. Leve a bateria à loja onde você a comprou assim

que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.

6. Não toque na broca durante ou imediatamente

depois da operação. Ela fica muito quente durante a operação e pode causar graves queimaduras.

7. Sempre segure com firmeza o cabo do corpo e

a empunhadura lateral da ferramenta elétrica. De outra forma, a força contrária produzida pode resultar numa operação incorreta e mesmo perigosa.

8. Use uma máscara de poeira

Não inale as poeiras nocivas produzidas nos trabalhos de perfuração e burilagem. As poeiras podem pôr em perigo a sua saúde e a dos que o rodeiam.

9. Recarregue sempre a bateria numa temperatura

entre 0° e 40°C. Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. A bateria não pode ser recarregada numa temperatura mais alta que 40° C. A temperatura mais apropriada para a recarga é entre 20° e 25°C.

10. Não use o recarregador continuamente.

Quando se termina uma recarga, deixe o recarregador descansar por cerca de 15 minutos antes da próxima recarga de bateria.

11. Não deixe que materiais estranhos entrem no

orifício de conexão da bateria recarregável.

12. Não desmonte nunca a bateria recarregável nem

recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento, podendo resultar em queima ou danos à bateria.

14. Não jogue a bateria no fogo.

Queimando-se, ela pode explodir.

15. Não insira nenhum objeto nas frestas de ventilação

do recarregador. Inserir objetos metálicos ou inflamáveis nesses locais provocará riscos de choques elétricos ou danos ao recarregador.

16. O uso de uma bateria exaurida danifica o

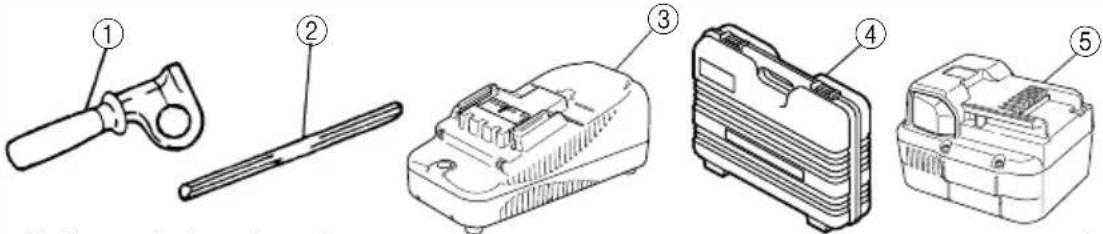

Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio. ESPECIFICAÇÕES

Coeficiente de impacto em velocidade máxima 0 – 5600 min

Concreto 3,4 – 20 mm Capacidade Perfuração Aço 13 mm Madeira 27 mm Aparafusamento Parafuso para madeira 6,2 mm (diâmetro) × 40 mm (comprimento) Bateria recarregável BSH2420: Ni-MH 24 V (2,0 Ah 20 células) Peso 3,6 kg RECARREGADOR Model UC24SGH Voltagem de recarga 24 V Peso 0,4 kg

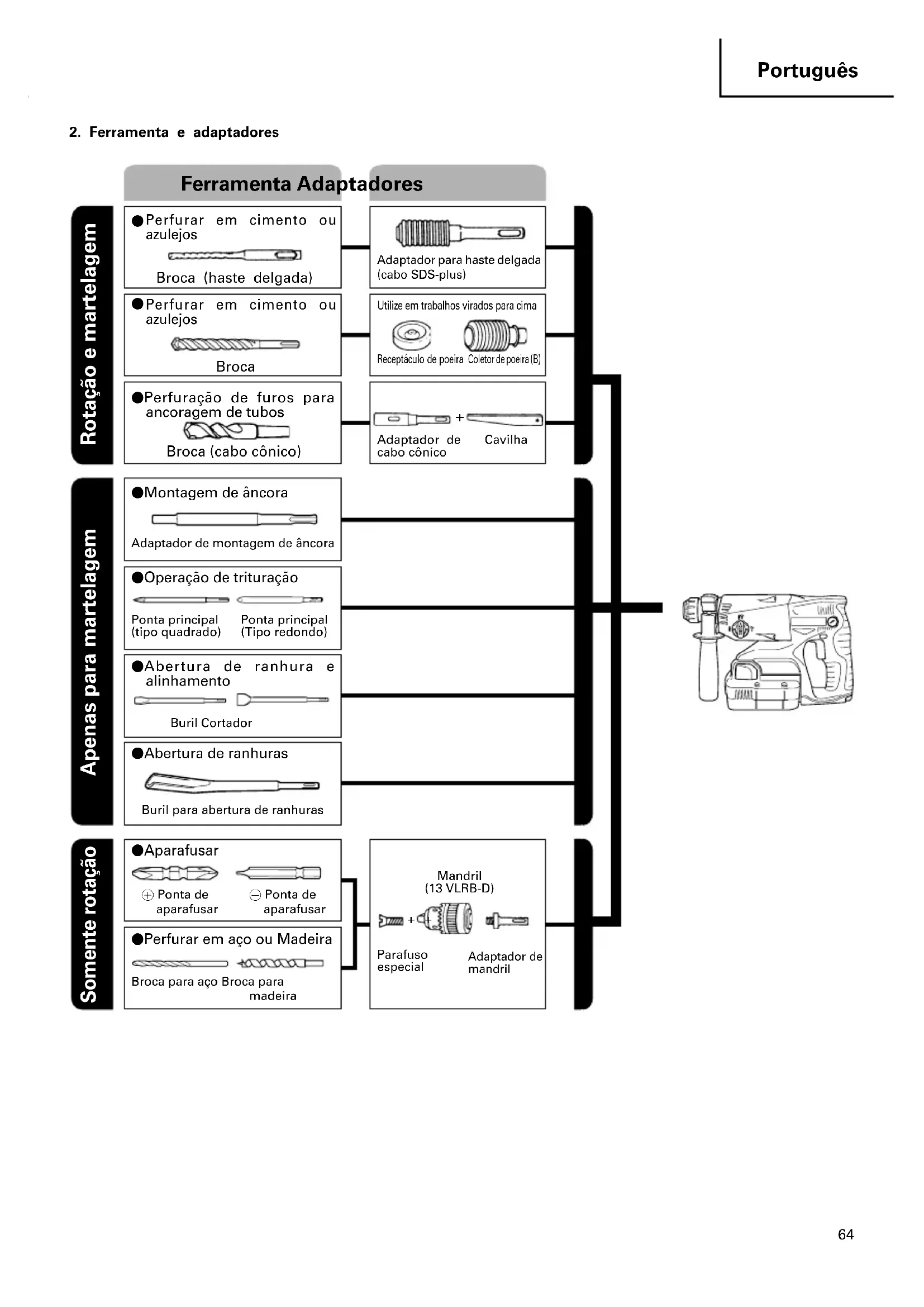

Perfurar em cimento ou azulejos Broca (cabo cônico) Adaptador de cabo cônico Cavilha 䢇 Montagem de âncora Adaptador de montagem de âncora Adaptador de mandril Mandril (13 VLRB-D) Parafuso especial 䢇 Operação de trituração Receptáculo de poeira Coletor de poeira (B) Somente rotação Apenas para martelagem Rotação e martelagem

Perfurar em cimento ou azulejos 䢇 Perfuração de furos para ancoragem de tubos 䢇 Abertura de ranhura e alinhamento 䢇 Abertura de ranhuras 䢇 Aparafusar 䢇 Perfurar em aço ou Madeira , Ponta de aparafusar - Ponta de aparafusar Broca para aço Broca para madeira Buril para abertura de ranhuras Buril Cortador Ponta principal (tipo quadrado) Ponta principal (Tipo redondo) Broca Ferramenta Adaptadores Utilize em trabalhos virados para cima 07Por_DH24DVC(S)_WE 4/17/12, 9:296465 Português 䢇 Perfurar em cimento ou azulejos Broca (haste delgada) Dia. exterior Comprimento total Comprimento efetivo 3,4 mm 90 mm 45 mm 3,5 mm Adaptador de cabo cônico Modo cônico Mordente cônico (Nº 1) Mordente cônico (Nº 2) Cone A Cone B 䢇 Perfuração de furos para ancoragem de tubos Adaptador de montagem de âncora Tamanho da âncora W 1/4” W 5/16” W 3/8” 䢇 Montagem de âncora Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio. Broca SDS-plus Dia. exterior Comprimento total Comprimento efetivo 4,0 mm 110 mm 50 mm 5,0 mm 110 mm 50 mm 160 mm 100 mm 5,5 mm 110 mm 50 mm 6,5 mm 160 mm 100 mm 7,0 mm 160 mm 100 mm 8,0 mm 160 mm 100 mm 8,5 mm 160 mm 100 mm 9,0 mm 160 mm 100 mm 12,0 mm 166 mm 100 mm 260 mm 200 mm 12,7 mm 166 mm 100 mm 14,0 mm 166 mm 100 mm 15,0 mm 166 mm 100 mm 16,0 mm 166 mm 100 mm 260 mm 200 mm 17,0 mm 166 mm 100 mm 19,0 mm 260 mm 200 mm 20,0 mm 250 mm 200 mm APLICAÇÕES Função de rotação e martelagem 䡬 Para fazer furos de âncora 䡬 Para fazer furos no concreto 䡬 Para fazer furos em azulejos Função de rotação apenas 䡬 Para fazer furos em aço ou madeira (com acessórios opcionais) 䡬 Aperto de parafusos de fixação e parafusos para madeira (com acessórios opcionais) Função apenas para martelagem 䡬 Burilamento leve de cimento, cavamento da ranhura e alinhamento.

RETIRADA/INSTALAÇÃO DA BATERIA

2. Instalação da bateria

RECARGA Para usar a ferramenta elétrica, recarregue a bateria da seguinte maneira.

1. Conecte o cabo do recarregador na tomada. Quando

ele estiver conectado, a lâmpada-piloto do recarregador pisca em vermelho. (Em intervalos de 1 segundo.

3. Certifique-se de que a bateria está bem assentada

A recarga se inicia ao inserir a bateria no recarregador e a lâmpada piloto se acenderá continuamente em vermelho. Quando a bateria ficar completamente recarregada, a lâmpada piloto vai piscar em vermelho. (Em intervalos de 1 segundo.) (Veja Quadro 1) (1) Indicação da lâmpada piloto As indicações da lâmpada piloto serão como as mostradas na Quadro 1, de acordo com a condição do recarregador ou da bateria recarregável. 07Por_DH24DVC(S)_WE 4/17/12, 9:296566 Português Standby em caso de sobreaque- cimento Durante a recarga Recarga completa Quadro 1 Indicações da lâmpada piloto Antes da Pisca Acende-se por 0,5 segundo. Não se acende por recarga 0,5 segundo. (desliga-se por 0,5 segundo) Acende Fica continuamente acesa Pisca Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Pisca Acende-se por 1 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer). Lâmpada piloto (vermelha) (2) Em relação às temperaturas da bateria recarregável. A temperatura para as baterias recarregáveis é mostrada na Quadro 2 e as baterias que esquentaram devem ser esfriadas por algum tempo antes de serem recarregadas. Quadro 2 Limites para recarga de baterias (3) Quanto ao tempo de recarga Dependendo do tipo de bateria, o tempo de recarga será como mostra a Quadro 3. Quadro 3 Tempo de recarga (a 20° C) NOTA: O tempo de recarga pode variar conforme a temperatura e a voltagem da fonte de energia.

para fora. NOTA Depois da operação, puxe para fora primeiro as baterias do recarregador e depois guarde as baterias de forma correta. Quanto à descarga elétrica no caso de novas baterias, etc. Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes. Como prolongar a vida útil das baterias (1) Recarregue as baterias antes que elas se descarreguem completamente. Temperaturas nas Tipo de bateria quais a bateria pode ser recarregada

Tipo de bateria Tempo de recarga BSH2420 Aprox. 60 min. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor. (2) Evite fazer a recarga em altas temperaturas. Um bateria recarregável se aquece imediatamente depois do uso. Se ela for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que ela tiver esfriado por algum tempo. CUIDADO 䡬 Se a bateria for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz directa do sol, ou porque acabou de ser usada, a lâmpada piloto do carregador pisca acendendo-se durante 1 segundo e não se acende durante 0,5 segundos (apagada durante 0,5 segundos). Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga. 䡬 Como o microcomputador integrado leva cerca de 3 segundos para confirmar se a bateria que está sendo recarregada com UC24SGH foi retirada, espere no mínimo 3 segundos antes de reinseri-la para que continue a ser recarregada. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta.

1. Montagem da broca (Fig. 4, 5)

CUIDADO Para evitar acidentes, certifique-se de desligar o interruptor. NOTA Ao utilizar ferramentas como brocas, etc., certifique- se de usar peças genuínas indicadas por nossa companhia. (1) Limpe a parte da haste da broca. (2) Insira a broca torcendo-a no suporte da ferramenta até que ela se trave sozinha. (Fig. 4) (3) Verifique o travamento puxando a broca para fora. (4) Para retirar a broca, puxe completamente a garra na direção da seta e puxe a broca para fora. 07Por_DH24DVC(S)_WE 4/17/12, 9:296667 Português

2. Verifique se a bateria está montada corretamente.

3. Instalação do receptáculo de poeira ou do coletor

de poeira (B) (Acessórios opcionais) (Fig. 6, Fig. 7) Para uma operação mais fácil, ao utilizar um martelo perfurador para fazer furos para cima, prenda um receptáculo de poeira ou um coletor de poeira (B) para recolher a poeira ou partículas que se soltam durante a operação. 䡬 Instalação do receptáculo de poeira Use o receptáculo de poeira prendendo-o à broca, como mostra a Fig. 6. Ao utilizar uma broca que possua um diâmetro grande, aumente o furo do centro do receptáculo de poeira com este martelo perfurador. 䡬 Instalação do coletor de poeira (B) Ao utilizar o coletor de poeira (B), insira-o a partir da ponta da broca alinhando-o com a ranhura da garra. (Fig. 7) CUIDADO 䡬 O receptáculo de poeira e o coletor de poeira (B) são para uso exclusivo de trabalho de perfuração no concreto. Não os utilize para trabalhos de perfuração em madeira ou em metal. 䡬 Insira o coletor de poeira (B) completamente no mandril do aparelho principal. 䡬 Ao ligar o martelo perfurador enquando o coletor de poeira (B) estiver separado de uma superfície de concreto, esse coletor de poeira (B) vai girar junto com a broca. Certifique-se de ligar o interruptor depois de pressionar o receptáculo de poeira na superfície de concreto. Ao utilizar o coletor de poeira (B) preso a uma broca que possui mais de 190 mm de comprimento total, o coletor de poeira (B) não pode tocar a superfície de concreto e vai girar. Portanto, utilize o coletor de poeira (B) prendendo- o às brocas de comprimento total de 166 mm, 160 mm e 110 mm. 䡬 Ao fazer perfurações, jogue as partículas depois de cada dois ou três furos. 䡬 Substitua a broca depois de retirar o coletor de poeira (B).

4. Seleção do palhetão

As cabeças de parafusos ou os palhetões podem se danificar se uma broca não apropriada para o diâmetro do parafuso for utilizada para o trabalho de apertar os parafusos.

5. Verifique a direção da rotação da broca (Fig. 8)

A broca gira no sentido horário (vista pela parte detrás) quando se aperta o botão de pressão do lado R. (Fig. 8-a) O lado L do botão de pressão é apertado para girar a broca no sentido antihorário. (Fig. 8-b)

6. Perfurações contínuas

O número de furos que podem ser feitos no concreto depois de uma recarga está na Quadro 4. Quadro 4 Estes dados são valores de referência. O número de furos que podem ser feitos varia de acordo com a agudeza da broca utilizada ou com as condições do concreto que está sendo perfurado. CUIDADO Ao usar o aparelho continuamente, ele pode se sobreaquecer, levando a danos no motor e no interruptor. Deixe o aparelho descansar por aproximandamente 15 minutos.

1. Operação do interruptor

A velocidade de rotação da broca pode ser controlada sem etapas intermediárias variando-se a intensidade de aperto do gatilho do interruptor. A velocidade é baixa quando se aperta ligeiramente o gatilho e aumenta na medida em que o interruptor for sendo mais apertado. Consegue-se uma operação contínua ao se apertar o gatilho e pressionar a alavanca de parada. Para desligar o interruptor, aperte novamente o gatilho do interruptor para desengrenar a alavanca de parada e solte o gatilho para que ele volte à posição original. Contudo, o gatilho do interruptor só pode ser premido até meio em modo reverso e roda a meia velocidade em modo avante. O interruptor de parada não funciona no modo reverso.

2. Rotação e martelagem

Este martelo perfurador pode ser ajustado para o modo de rotação e martelagem girando a alavanca de mudança até à marca (Fig. 9) (1) Monte a broca. (2) Aperte o gatilho do interruptor depois de aplicar a ponta da broca na posição de perfuração (Fig. 10). (3) Não é necessário de jeito nenhum empurrar o martelo perfurador com força. Basta empurrá-lo ligeiramente de maneira que a poeira da perfuração saia gradualmente. CUIDADO Quando a broca toca a barra de ferro da construção, ela pára imediatamente e o martelo perfurador reagirá tendo um movimento de rotação. Portanto, segure com firmeza a empunhadura e a empunhadura lateral, como mostra a Fig. 10. Diám. Número de perforaciones de broca Profundo contínuas posibles (orificios) (mm) (mm) BSH2420 6,5 55 8,5 45 10,5 35 12,5 60 18 14,5 15

Este martelo perfurador pode ser ajustado para o modo de somente rotação girando a alavanca de mudança até à marca (Fig. 11). Para perfurar materiais de madeira ou de metal usando o mandril e o adaptador de mandril (acessórios opcionais) faça como se segue. Instalação do mandril e do adaptador de mandril (Fig. 12). (1) Prenda o mandril ao adaptador de mandril. (2) A parte do cabo SDS-plus é a mesma da broca. Para prender o mandril, siga os mesmos passos descritos em “Montagem da broca”. CUIDADO 䡬 A aplicação de força maior que a necessária pode apressar o trabalho, mas também vai deteriorar a ponta da broca, além de reduzir a vida útil do martelo perfurador. 䡬 As brocas podem se romper ao se retirar o martelo perfurador do orifício perfurado. Na retirada, é importante fazer um movimento de empurrar. 䡬 Não tente fazer orifícios de ancoragem de cabos ou furos no concreto com a máquina ajustada para a função de somente rotação. 䡬 Não tente utilizar o martelo perfurador na função de rotação e martelada com o mandril e o adaptador de mandril instalados nela, do contrário a vida útil da cada um dos componentes da máquina se reduzirá drasticamente.

4. Ao apertar parafusos de máquina (Fig. 13)

Insira primeiro o palhetão no suporte situado no fim do adaptador de mandril (D). Depois, monte o adaptador de mandril (D) no corpo principal seguindo as instruções descritas em 4 (1), (2), (3). Ponha a ponta do palhetão nas fendas da cabeça do parafuso, segure o aparelho principal e aperte o parafuso. CUIDADO 䡬 Preste atenção para não prolongar excessivamente o tempo de aparafusamento, do contrário os parafusos podem ficar danificados devido à força excessiva. 䡬 Ao aparafusar, aplique o martelo perfurador perpendicularmente à cabeça do parafuso, do contrário, a cabeça do parafuso ou o palhetão serão danificados, ou a força motriz não será completamente transferida para o parafuso. 䡬 Não tente utilizar o martelo perfurador na função de rotação e martelagem com o adaptador de mandril e o palhetão instalados.

5. Ao apertar parafusos de madeira (Fig. 13)

(1) Seleção de um palhetão de fenda apropriado Se possível, use parafusos de cabeça Philips já que o palhetão de fenda escorrega facilmente para fora das cabeças dos parafusos que só tem uma fenda. (2) Aperto de parafusos na madeira 䡬 Antes de apertar os parafusos na madeira, faça orifícios-pilotos apropriados para eles na tábua de madeira. Aplique o palhetão nas ranhuras da cabeça do parafuso e aperte cuidadosamente os parafusos nos orifícios. 䡬 Depois de girar o martelo perfurador em baixa velocidade por um tempo até que o parafuso esteja parcialmente preso à madeira, aperte o gatilho com mais força para obter a força motriz ótima. CUIDADO Preste atenção ao preparar o orifício-piloto apropriado para o parafuso, levando em consideração a dureza da madeira. Se o orifício for excessivamente pequeno ou raso demais, requerendo muito mais força para aparafusar, a rosca desse parafuso poderá em alguns casos se danificar.

6. Apenas para martelagem

Este martelo perfurador pode ser ajustado apenas para o modo de martelagem rodando o selector para a marca (Fig. 14). (1) Monte a ponta principal ou o buril. (2) Coloque o selector para a marca do meio da marca (Fig. 15). A rotação é libertada, rode a ferramenta e ajuste o buril para a posição pretendida (Fig. 16). (3) Rode o selector para a marca (Fig. 14). Agora a ponta principal ou o buril estão fixos.

7. Utilização de sonda (Fig. 17)

(1) Afrouxe o botão da empunhadura lateral e insira a sonda no orifício de montagem do cabo. (2) Ajuste a posição da sonda de acordo com a profundidade do orifício e aperte firmemente o botão.

8. Como usar o palhetão (cabo cônico) e o adaptador

de cabo cônico. (1) Monte o adaptador de cabo cônico no martelo perfurador (Fig. 18). (2) Monte o palhetão (cabo cônico) no adaptador de cabo cônico (Fig. 18). (3) Ligue a máquina e faça um furo na profundidade prescrita. (4) Para retirar o palhetão (cabo cônico), insira a cavilha na ranhura do adaptador de cabo cônico e martele a cabeça da cavilha, apoiada em suportes (Fig. 19). LUBRIFICAÇÃO Este martelo perfurador utiliza lubrificante de baixa viscosidade, de maneira que possa ser usado por um longo período de tempo sem ser trocado. Caso haja vazamento causado por um parafuso frouxo, entre em contato com a oficina de assistência técnica autorizada mais próxima para troca de lubrificante. Utilizar o martelo perfurador com perda de lubrificante provocará emperramento da máquina , reduzindo sua vida útil. CUIDADO Esta máquina utiliza um lubrificante específico. O desempenho normal da máquina pode, portanto, ser afetado negativamente pelo uso de outro tipo de lubrificante. Utilize sempre nossos serviços de assistência técnica para realizar a troca do lubrificante.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção da ferramenta

Como o uso de uma ferramenta sem fio diminui a eficiência e causa possíveis falhas no motor, afie ou troque a ferramenta assim que notar que ela está ficando cega. 07Por_DH24DVC(S)_WE 4/17/12, 9:296869 Português

2. Inspeção dos parafusos de fixação

Inspecione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso esteja frouxo, reaperte-o imediatamente, do contrário existe risco de um grave acidente.

3. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro “coração” da ferramenta elétrica. Cuide bem para assegurar que o enrolamento não se danifique e/ ou se molhe com óleo ou água.

4. Inspeção das escovas de carvão

Para sua segurança duradoura e proteção contra choques elétricos, a inspeção das escovas de carvão e a substituição delas nesta ferramenta deve ser feita apenas numa Oficina Autorizada da Hitachi.

Quando o berbequim aparafusadora estiver manchado, limpe-o com um pano macio e seco umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

Guarde o berbequim aparafusadora num local cuja temperatura seja menor que 40°C e fora do alcance de crianças.

7. Lista de peças para conserto

CUIDADO Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi. Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. MODIFICAÇÃO As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças podem mudar sem aviso prévio. Aviso importante sobre as baterias para as ferramentas sem fios Hitachi. Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e desempenho da nossa ferramenta sem fios quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modificada (assim como desmontagem e substituição das células ou outras peças internas). GARANTIA Garantimos que a Hitachi Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado Hitachi. NOTA Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO

Nível de potência sonora ponderada A medida: 103 dB (A) Nível de pressão sonora ponderada A medida: 92 dB (A) Imprecisão KpA: 3 dB (A) Use protetores de ouvido. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745. Perfuração com martelo em cimento: Valor de emissão de vibrações ah, HD = 13,2 m/s

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que este produto está de acordo com as normas ou documentos normativos EN60745, EN60335, EN55014 e EN61000, em conformidade com as Directrizes 2004/108/ CE, 2006/95/CE e 2006/42/CE. Este produto está também em conformidade com a Directiva RoHS 2011/65/EU. O Gestor de Normas Europeias da Hitachi Koki Europe Ltd. está autorizado a compilar o ficheiro técnico. Esta declaração se aplica aos produtos designados CE.
