MANUAL DE USUARIO DH 24DVC(S) HITACHI

kant Presione el lado

kant Presione el lado

ADVERTENCIAS DE SEGURIDAD GENERAL

DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. (Traducción de las instrucciones originales) 06Spa_DH24DVC(S)_WE 4/17/12, 9:285253 Español e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas sólo con baterías designadas específicamente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio. d) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido de la batería podría causar irritación o quemaduras.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DEL

MARTILLO PERFORADOR A BATERÍA

1. Utilice protectores de oídos

La exposición al ruido puede causar daños auditivos.

2. Utilice los mangos auxiliares proporcionados con

la herramienta. La pérdida de control puede causar daños personales.

3. Cuando utilice continuamente la unidad, es posible

que se recaliente y que se dañe el motor y el interruptor. Déjela sin usar durante aproximadamente 15 minutos.

4. Cuando se perfora una pared, techo o piso

confirmar si está en buenas condiciones el cable de alimentación y demás piezas relacionadas.

5. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

6. No tocar la broca durante ni inmediatamente

después de trabajar, puesto que se pone ardiente y puede causar quemaduras serias.

7. Sujetar siempre firmemente el asidero del cuerpo

y el asidero lateral de la herramienta. De lo contrario, la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso.

8. Utilice máscara para el polvo

No inhale el polvo dañino generado al perforar. El polvo puede poner en peligro su salud y la de los viandantes.

9. Siempre cargar la batería a una temperatura de

0 – 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No se podrá cargar la batería a temperaturas superiores a los 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

10. No usar el cargador continuamente.

Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

11. No dejar que entre suciedad por el orificio de

conexión de la batería recargable.

12. Nunca desarmar la batería recargable ni el

13. Nunca poner en cortocircuito la batería recargable.

Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

14. No tirar la batería al fuego.

Si se quema la batería puede explotar.

15. No insertar objetos en las renuras de ventilación

del cargador. La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

16. El uso de una batería descargada dañará el

Los accesorios estándar están sujetos a cambio sin previo aviso. ESPECIFICACIONES HERRAMIENTA MOTORIZADA Modelo DH24DVC Indice de impacto sin carga 0 – 1250 min

Velocidad sin carga 0 – 5600 min

Hormigón 3,4 – 20 mm Capacidad Taladrado Acero 13 mm Madera 27 mm Aprieta de tornillos Tornillo para madera 6,2 mm de diámetro × 40 mm de longitud Batería recargable BSH2420: Ni-MH 24 V (2,0 Ah, 20 celdas) Peso 3,6 kg ACCESORIOS OPCIONALES (de venta por separado)

1. Batería (BSH2420)

Resultará muy útil preparar varias baterías extra.

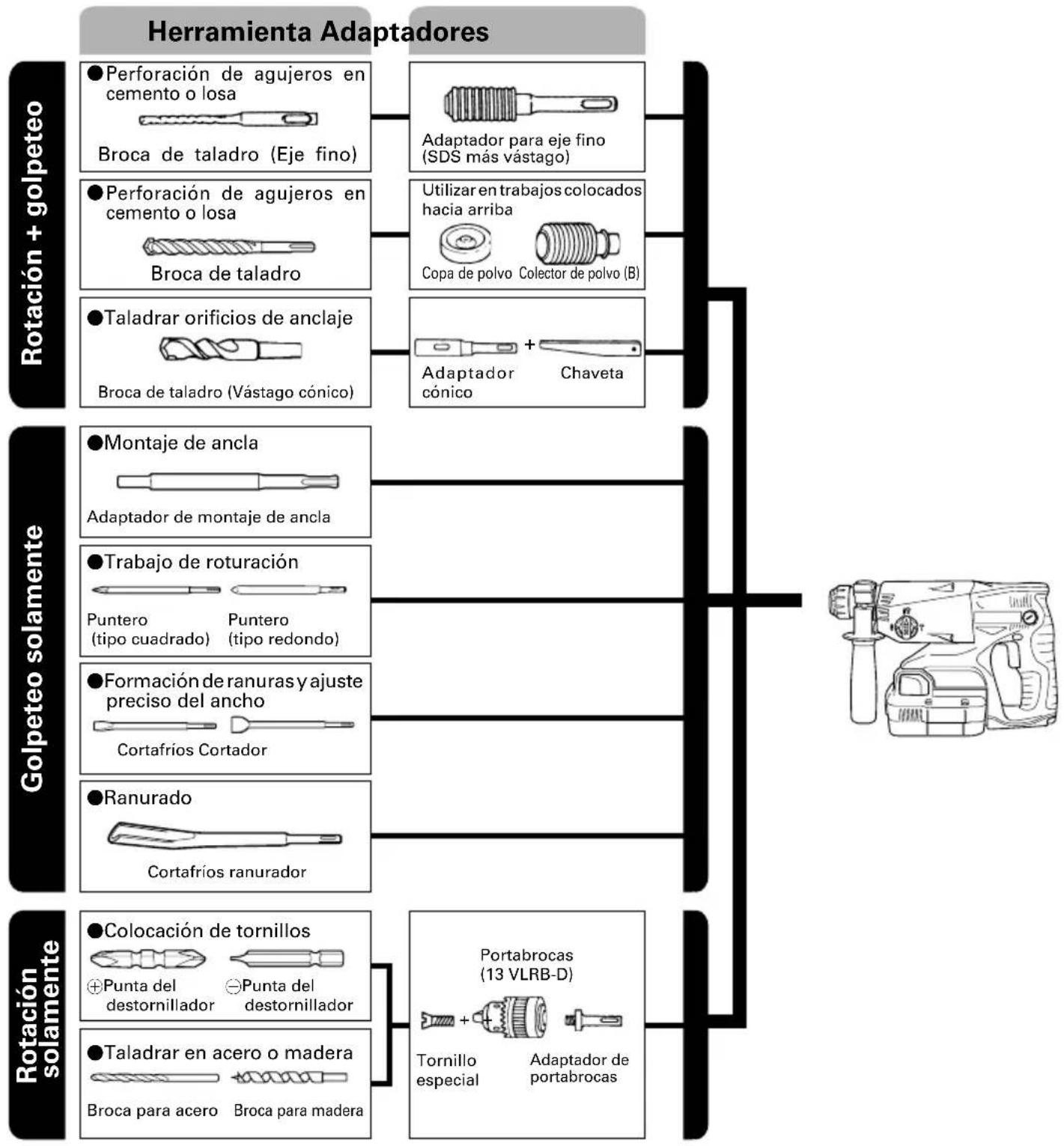

2. Herramienta y adaptadores

Adaptador para eje fino (SDS más vástago) Broca de taladro (Eje fino)

Perforación de agujeros en cemento o losa Broca de taladro (Vástago cónico) Adaptador cónico Chaveta 䢇 Montaje de ancla Adaptador de montaje de ancla Adaptador de portabrocas Portabrocas (13 VLRB-D) Tornillo especial 䢇 Trabajo de roturación Copa de polvo Colector de polvo (B) Rotación solamente Golpeteo solamente Rotación + golpeteo

Perforación de agujeros en cemento o losa 䢇 Taladrar orificios de anclaje 䢇 Formación de ranuras y ajuste preciso del ancho 䢇 Ranurado 䢇 Colocación de tornillos 䢇 Taladrar en acero o madera , Punta del destornillador Broca para acero Broca para madera Cortafríos ranurador Cortafríos Cortador Puntero (tipo cuadrado) Broca de taladro Herramienta Adaptadores Utilizar en trabajos colocados hacia arriba Puntero (tipo redondo) - Punta del destornillador 06Spa_DH24DVC(S)_WE 4/17/12, 9:285556 Español 䢇 Perforación de agujeros en cemento o losa Broca de taladro (Eje fino) Diám. externo Longitud total Longitud efectiva 3,4 mm 90 mm 45 mm 3,5 mm Adaptador cónico Modo cónico Cono Morse (No.1) Cono Morse (No.2) Cono A Cono B 䢇 Taladrar orificios de anclaje 䢇 Montaje de ancla Los accesorios de norma están sujetos a cambio sin previo aviso. Adaptador de montaje de ancla Medida de ancla W 1/4” W 5/16” W 3/8” Broca SDS-plus Diám. externo Longitud total Longitud efectiva 4,0 mm 110 mm 50 mm 5,0 mm 110 mm 50 mm 160 mm 100 mm 5,5 mm 110 mm 50 mm 6,5 mm 160 mm 100 mm 7,0 mm 160 mm 100 mm 8,0 mm 160 mm 100 mm 8,5 mm 160 mm 100 mm 9,0 mm 160 mm 100 mm 12,0 mm 166 mm 100 mm 260 mm 200 mm 12,7 mm 166 mm 100 mm 14,0 mm 166 mm 100 mm 15,0 mm 166 mm 100 mm 16,0 mm 166 mm 100 mm 260 mm 200 mm 17,0 mm 166 mm 100 mm 19,0 mm 260 mm 200 mm 20,0 mm 250 mm 200 mm APLICACION Rotación y función de golpeteo 䡬 Perforación de orificios de anclaje 䡬 Perforación de orificios de hormigón 䡬 Perforación de orificios de baldosa Rotación solamente 䡬 Perforación de orificios en hormigón o madera (con accesorios facultativos) 䡬 Apriete de tornillos para metales, tornillos de madera (con accesorios opcionales) Función de golpeteo solamente 䡬 Cincelado ligero de hormigón, formación de ranuras y ajuste preciso del ancho.

DESMONTAJE E INSTALACION DE BATERIA

1. Desmontaje de la batería

Sujetar firmemente el asidero y presionar los cierres de la batería para desmontarla (Ver las Figs. 1 y 2). PRECAUCIÓN No cortocircuitar nunca la batería.

2. Instalación de la batería

Inserte la batería alineando el riel de guía de la batería y del cuerpo. Asegúrese de que la batería quede firmemente instalada. NOTA Presione con fuerza la batería contra el amortiguador de caucho y enganche el pestillo de cierre por completo. (Fig. 2) CARGA Antes de usar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Enchufe el cable de alimentación del cargador a un

tomacorriente de CA. Cuando haya conectado el enchufe del cargador a una toma de la red, la lámpara piloto se encendrá en rojo. (A intervalos de 1 segundo.)

2. Inserte la batería en el cargador

Inserte la batería en el cargador, tal como se observa en la Fig. 3. Asegúrese de que la batería quede completamente apoyada en el cargador.

Cuando inserte una batería en el cargador, la lámpara piloto permanecerá continuamente encendida en rojo. Cuando la batería se haya cargado completamente, la lámpara piloto parpadeará en rojo. (A intervalos de 1 segundo.) (Vea las Tabla 1) (1) Indicaciones de la lámpara piloto Las indicaciones de la lámpara piloto y amarilla, mostradas en la Tabla 1, se producirán de acuerdo con la condición del cargador o de la batería. 06Spa_DH24DVC(S)_WE 4/17/12, 9:285657 Español (2) Temperatura de las baterías recargables. La temperatura de las baterías se muestra en la Tabla 2, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas. Tabla 2 (3) Tiempo de recarga Dependiendo del tipo de batería, el tiempo de carga será como se muestra en la Tabla 3. Tabla 3 Tiempo de carga (a 20°C) NOTA: El tiempo de carga puede variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.

4. Desenchufe el cable de alimentación del cargador

del tomacorriente de CA.

5. Sostenga el cargador firmemente y saque la batería.

NOTA Después de la operación, extraiga en primer lugar las baterías del cargador, y después guárdelas adecuadamente. Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2– 3 veces. Tabla 1 Indicaciones de la lámpara indicadora Antes de la Parpadeo Se encenderá durante 0,5 segundos. carga No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Illuminación Iluminación permanente Parpadeo Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Parpadeo Se encenderá durante 1 segundo. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Espera por recalentamiento Lámpara piloto (rojo) Durante la carga Carga completa Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Temperatura con la Tipo de batería que podrá cargarse la batería

Tipo de batería Tiempo de recarga BSH2420 Aprox. 60 min. Forma de hacer que las baterías duren más (1) Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmedi atamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo. PRECAUCIÓN 䡬 Si carga la batería mientras esté caliente por haber estado mucho tiempo en un lugar sometido a la luz solar directa, o por haber acabado de utilizarla, la lámpara de piloto del cargador parpadea durante 1 segundo y no se enciende durante 0,5 segundos (apagada durante 0,5 segundos). En tales casos, deje primero que se enfríe la batería e inicie luego la carga. 䡬 Como el microprocesador incorporado tarda 3 segundos en confirmar que la batería que estaba cargándose con el UC24SGH se ha estraído, espere 3 segundos como minimo antes de reinsertarla para continuar cargando. Si reinserta la batería antes de 3 segundos, es posible que no se carge adecuadamente.

ANTES DE LA PUESTA EN MARCHA

1. Montaje de la broca (Fig. 4, 5)

PRECAUCIÓN Para evitar accidentes, asegúrese de desconectar el interruptor. NOTA Cuando utilice herramientas tales como brocas de taladro, etc., asegúrese de usar las piezas legítimas especificadas por nuestra compañía. (1) Limpie la parte de la espiga de la broca de taladro. (2) Introduzca la broca de taladro en el portaherramienta, retorciéndola hasta que quede enclavada. (Fig. 4) 06Spa_DH24DVC(S)_WE 4/17/12, 9:285758 Español (3) Tire de la broca de taladro para comprobar que ha quedado enclavada. (4) Para extraer la broca, tire completamente de la empuñadura en el sentido de la flecha y tire hacia afuera de la broca.

2. Confirmar que la bateria está puesta correctamente.

3. Cuando instale la copa de polvo o el lector de polvo

(B) (Accesorios facultativos) (Fig. 6, Fig. 7) Cuando emplee un martillo perforador a batería para trabajos de taladrado hacia arriba, extraiga el adaptador de recolección de polvo e instale una copa de polvo o un colector de polvo (B) para recolectar las partículas a fin de facilitar la operación. 䡬 Instalación de la copa de polvo Emplee la copa de polvo instalando la broca como se muestra en la Fig. 6. Cuando emplee una broca de gran diámetro, agrande el orificio central de la copa de polvo con este martillo perforador a batería. 䡬 Instalacion del colector de polvo (B) Para emplear el colector de polvo (B), insértelo desde la punta de la broca alineándolo con la ranura de la empuñadura. (Fig. 7) PRECAUCIÓN 䡬 La copa de polvo y el colector de polvo (B) son para emplearse exclusivamente en trabajos de perforación de hormigón. No los emplee para trabajar con madera o metal. 䡬 Inserte completamente el colector de polvo (B) en la parte del portabrocas de la unidad principal. 䡬 Cuando ponga en funcionamiento el martillo perforador a batería mientras el colector de polvo (B) esté separado de la superficie de hormigón, dicho colector girará junto con la broca. Cerciórese de apretar el gatillo interruptor después de haber presionado la copa de polvo sobre la superficie de hormigón. Cuando emplee la copa de polvo con una broca de no más de 190 mm de longitud total, el colector de polvo (B) no podrá tocar la superficie de hormigón girará. Por lo tanto, emplee el colector de polvo (B) con brocas de 166, 160, y 110 mm de longitud total. 䡬 Vacíe las partículas después de taladrar dos o tres orificios. 䡬 Después de haber extraído el colector de polvo (B), vuelva a colocar la broca.

4. Selección de la broca destornillador

Puede dañarse las cabezas de tornillos y las brocas de atornillar a menos que se emplee la broca apropiada según sea el diámetro del tornillo.

5. Confirmar la dirección de rotación de la broca (Fig. 8)

La broca rota hacia la derecha (mirándola desde atrás) al oprimir el lado R (der.) de la palanca interruptor de inversión. (Fig. 8-a) El lado L (izq.) de la palanca se usa para hacer girar la broca a la izquierda. (Fig. 8-b)

6. Perforación continua

El número de orificios que podrán taladrarse en hormigón después de una recarga se muestra on la Tabla 4. Tabla 4 Estos datos son valores de referencia. El número de orificios que podrán taladrarse variará de acuerdo con lo afilada que esté la broca o las condiciones del hormigón taladrado. PRECAUCIÓN Cuando utilice continuamente esta unidad, es posible que se recaliente y que se dañe el motor y el interruptor. Déjela sin usar durante aproximadamente 15 minutos.

1. Operación del conmutador

La velocidad rotatoria de la broca de taladro puede ser controlad variando la fuerza con la que se aprieta el pulsador. La velocidad está baja cuando se aprieta ligeramente el pulsador y se aumenta al apretar más el pulsador. La operación contínua puede ser alcanzada apretando el pulsador y apretando hacia abajo el dispositivo de ajuste. Para ponel el pulsador en OFF (desconectado) volver a apretar el pulsador para desconectar el dispositivo de ajuste, y soltar el pulsador a su posición normal. No obstante, el disparador de conmutador sólo puede activarse a medio camino durante el reverso y gira a la mitad de velocidad de la operación de avance. El tope del conmutador no puede utilizarse durante el reverso.

2. Rotación + golpeteo

Este martillo perforador puede usarse en el modo de rotación y golpeteo girando la palanca selectora hasta la marca (Fig. 9). (1) Montar la broca. (2) Presionar el interruptor de gatillo después de poner la punta de la broca en la posición para taladrar (Fig. 10). (3) No es necesario presionar con fuerza la broca. Presionar ligeramente la broca de forma que el polvo producido al taladrar salga al exterior gradualmente. PRECAUCIÓN Cuando la broca toque una barra de hierro de construción se detendrá inmediatamente y el martillo perforador tenderá a girar. Por lo tanto, sujetar el mango lateral y sostenerlo firmemente como se ilustra en la Fig. 10. Diám. Número de perforaciones de broca Profundo contínuas posibles (orificios) (mm) (mm) BSH2420 6,5 55 8,5 45 10,5 35 12,5 60 18 14,5 15

3. Rotación solamente

Este martillo perforador puede usarse en el modo de sólo rotación girando la palanca selectora hasta la marca (Fig. 11). Para perforar madera o metal empleando el portabrocas y el adaptador del portabrocas (accesorio facultativo), proceder como sigue. Instalación del portabrocas y adaptador del portabrocas (Fig. 12). (1) Instale la broca en el adaptador del portabrocas. (2) La parte del SDS más vástago es igual que una broca. Por lo tanto, para instalarla, consulte ”Montaje de la broca”. PRECAUCIÓN 䡬 La aplicación de fuerza excesiva acelerará el trabajo pero dañará la punta de la broca y reducirá la vida útil del martillo perforador. 䡬 La broca puede salirse al quitar el martillo perforador del orificio perforado. Para extraer esta herramienta es importante empujar hacia de lante. 䡬 No intentar perforar orificios de anclaje o perforar el concreto con la máquina puesta en la función de rotación solamente. 䡬 No intentar usar el martillo perforador en la función de rotación y golpeteo con el portabrocas y el adaptador del portabrocas instalados. Esto reducirá considerablemente la vida útil de cada componente de la máquina.

4. Cuando coloque tornillos para metal (Fig. 13)

En primer lugar, inserte la broca en el cubo del extremo del adaptador (D) de portabroca. A continuación, monte el adaptador (D) de portabroca en la unidad principal empleando los procedimientos descritos en 4 (1), (2), y (3), coloque la punta de la broca en las ranuras de la cabeza del tornillo, sujete la unidad principal, y apriete el tornillo. PRECAUCIÓN 䡬 Tener cuidado en no prolongar excesivamente el accionamiento de la herramienta, ya que de lo contrario, pueden dañarse los tornillos por el exceso de fuerza. 䡬 Colocar el martillo perforador en forma perpendicular sobre la cabeza del tornillo al atornillarlo, ya que en caso contrario, puede dañarse la cabeza del tornillo o la broca, e incluso, la fuerza de accionamiento puede que no se transfiera por completo al tornillo. 䡬 No intentar usar el martillo perforador en la función de rotación y golpeteo con el portabrocas y el adaptador de portabrocas instalados.

5. Atornillando tornillos para madera (Fig. 13)

(1) Escoger una broca destornillador apropiada y emplear tornillos con cabeza +, en lo posible, debido a que los tornillos con cabeza – hacen que se zafe fácilmente el destornillador. (2) Atornillado 䡬 Antes de atornillar los tornillos para madera, hay que hacer orificios apropiados en la madera, aplicando luego la broca destornillador en la cabeza del tornillo y colocar asi éste en los orificios. 䡬 Luego de hacer rotar la herramienta lentamente hasta que el tornillo quede parcialmente metido en la madera, apretar más el gatillo para obtener la fuerza óptima de atornillado. PRECAUCIÓN Tener cuidado al preparar el orificio para que sea apropiado para el tornillo, teniendo en cuenta la dureza de la madera. Si el orificio es excesivamente pequeño o estrecho, se requiere mucha fuerza para atornillar y a veces puede dañarse la rosca.

6. Golpeteo solamente

Este martillo perforador se puede ajustar en el modo de sólo golpeteo girando la palanca selectora hasta la marca (Fig. 14). (1) Instale el puntero o el cortafríos. (2) Ajuste la palanca selectora entre la marca y la marca (Fig. 15). El giro se libera, gire la herramienta y ajuste el cortafríos en la posición deseada (Fig. 16). (3) Gire la palanquita selectora a la marca (Fig. 14). Entonces se bloqueará el puntero o el cortafríos.

7. Modo de usar el tope (Fig. 17)

(1) Afloje el perno de perilla del asa lateral, e inserte el retenedor en el surco en U de dicha asa lateral. (2) Ajustar la posición del retenedor de acuerdo a la profundidad del agujero, y apretar firmemente el perno de perilla.

8. Modo de usar la broca (espiga ahusada) y el

adaptador de la espiga ahusada (1) Montar el adaptador de la espiga ahusada en el martillo perforador (Fig. 18). (2) Montar la broca (espiga ahusada) en el adaptador de la espiga ahusada (Fig. 18). (3) Poner el interruptor en la posición de encendido (ON), y taladrar un agujero de la profundidad especificada. (4) Para quitar la broca (espiga ahusada), insertar la chaveta en la ranura del adaptador de la espiga ahusada y golpear la cabeza de la chaveta con un martillo. Usar apoyos como se muestra en la Fig.

LUBRICACION A este martillo perforador a batería deberá aplicársele grasa de baja viscosidad, de esta forma, el martillo podrá usarse durante un largo período de tiempo sin cambiar de grasa. Ponerse por favor en contacto con el agente de reparaciones más cercano para cambiar la grasa si ésta se escapase a través de los tornillos flojos. La falta de grasa hará que el martillo perforador a batería se agarrote disminuyendo por lo tanto su duración. PRECAUCIÓN En esta herramienta deberá usarse la grasa especificada. El uso de otras grasas podría afectar negativamente al rendimiento. Cerciórese de preguntar a sus agentes de servicio por la grasa de repuesto.

MANTENIMIENTO E INSPECCION

1. Inspección de la herramienta

Debido a que cuando se usa una broca en malas condiciones se desmejora la eficiencia y pueden producirse desperfectos del motor, siempre conviene usar la mecha afiladas. Afilar inmediatamente la broca en cuanto se note abrasión.

2. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje y asegurarse que están bien apretados. Si se afloja algún tornillo, hay que reapretarlos inmediato. Fallar en ésto, puede ser muy peligroso. 06Spa_DH24DVC(S)_WE 4/17/12, 9:285960 Español

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Inspección de las escobillas

Por motivos de seguridad contra descargas eléctricas, la inspección y el reemplazo de las escobillas deberán realizarse solamente en un Centro de Servicio Autorizado por Hitachi.

5. Limpieza en el exterior

Cuando el taladro de percusión esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes parapinturas ya que éstos funden los materiales plásticos.

Guardar el taladro de percusión en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños.

7. Lista de repuestos

PRECAUCIÓN La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modificadas sin previo aviso. Aviso importante sobre las pilas de las herramientas inalámbricas de Hitachi Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmonta y modifica (como cuando se desmontan y sustituyen celdas u otras piezas internas). GARANTÍA Las herramientas motorizadas de Hitachi incluye una garantía conforme al reglamento específico legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi. NOTA Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871. Nivel de potencia auditiva ponderada A: 103 dB (A) Nivel de presión auditiva ponderada A: 92 dB (A) Duda KpA: 3 dB (A) Utilice protectores para los oídos. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745. Perforación de martillo en hormigón: Valor de emisión de la vibración ah, HD = 1 3,2 m/s

El valor total de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA 䡬 La emisión de vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor total declarado dependiendo de las formas de utilización de la herramienta. 䡬 Identifique las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación). 06Spa_DH24DVC(S)_WE 4/17/12, 9:286061 Português AVISOS GERAIS DE SEGURANÇA PARA A

2) Segurança eléctrica

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor (Se ruega poner el sellú del distribudor con su nombre y dirección)
