MANUAL DE UTILIZADOR GCB 18 VLI Professional BOSCH

herramienta eléctrica. Una hoja de sierra de cinta mal montada puede aflojarse y lesionarle. Empuñadura adicional (ver figura F) Solamente utilice la herramienta eléctrica con la empu- ñadura adicional 9 montada. Enrosque la empuñadura adicional en la rosca 18 de la carca- sa prevista para tal fin. Aspiración de polvo y virutas El polvo de ciertos materiales como, pinturas que conten- gan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias. Ciertos polvos como los de roble, encina y haya son consi- derados como cancerígenos, especialmente en combina- ción con los aditivos para el tratamiento de la madera (cro- matos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas. – Observe que esté bien ventilado el puesto de trabajo. – Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los materiales a trabajar. Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente. Operación Puesta en marcha Montaje del acumulador Solamente utilice acumuladores de iones de litio origi- nales Bosch de la tensión indicada en la placa de carac- terísticas de su herramienta eléctrica. El uso de otro ti- po de acumuladores puede provocar daños e incluso un incendio. Inserte por el frente de la herramienta eléctrica el acumulador 1 cargado. Presione completamente hacia dentro el acumula- dor en la herramienta eléctrica, de manera que éste quede re- tenido en ella de forma segura. Conexión/desconexión Para la puesta en marcha de la herramienta eléctrica accio- nar primero el bloqueo de conexión 3 y presionar a continua- ción el interruptor de conexión/desconexión 4 y mantenerlo accionado. La bombilla 2 se enciende al presionar levemente, o del todo, el interruptor de conexión/desconexión 4, lo cual permite ilu- minar el área de trabajo en lugares con poca luz. Para desconectar la herramienta eléctrica soltar el interrup- tor de conexión/desconexión 4. Observación: Por motivos de seguridad, no es posible encla- var el interruptor de conexión/desconexión 4, por lo que de- berá mantenerse accionado durante todo el tiempo de funcio- namiento. Para ahorrar energía, solamente conecte la herramienta eléc- trica cuando vaya a utilizarla. Protección contra altas descargas El acumulador de iones de litio va protegido contra altas des- cargas por “Electronic Cell Protection (ECP) (Protección Elec- trónica de Celdas)”. Si el acumulador está descargado, un cir- cuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse. Protección contra sobrecarga térmica La herramienta eléctrica no puede sobrecargarse si ésta se utiliza de forma reglamentaria. En caso de solicitarse excesi- vamente, o al superarse la temperatura admisible del acumu- lador de 70 °C, la herramienta eléctrica se desconecta hasta que logre alcanzar la temperatura de servicio óptima. Instrucciones para la operación Trabajar sobre una base firme sujetando la herramien- ta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos. Seleccione la posición de corte apropiada para la pieza, tenien- do en cuenta que sea éste el lado con la mayor superficie de contacto con los dientes de la hoja de sierra 6 (ver figura G). Conecte la herramienta eléctrica y asiéntela con el tope de guía 5 sobre la pieza de trabajo y vaya dejando penetrar lenta- mente la hoja de sierra de cinta 6 en el material. Trabaje ejerciendo una presión moderada y con un avance uniforme. Poco antes de finalizar el corte vaya reduciendo paulatina- mente la presión para evitar que la herramienta eléctrica al- cance a chocar contra la pieza de trabajo. Mantenimiento y servicio Mantenimiento y limpieza Desmonte el acumulador antes de manipular en la he- rramienta eléctrica (p.ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuita- mente el interruptor de conexión/desconexión. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. Si el acumulador fuese inservible diríjase a un servicio técnico autorizado para herramientas eléctricas Bosch. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Los dibujos de despie- ce e informaciones sobre las piezas de recambio los podrá ob- tener también en internet bajo: OBJ_BUCH-1398-005.book Page 26 Friday, October 7, 2016 2:07 PMPortuguês | 27 Bosch Power Tools 1 609 92A 2MC | (7.10.16) www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosa- mente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Para cualquier consulta o pedido de piezas de repuesto es im- prescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica. España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: 902 531 53 Fax: 902 531554 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 México Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332 Chile Robert Bosch S.A. Calle San Eugênio, 40 Ñuñoa - Santiago Buzón Postal 7750000 Tel.: (02) 5203198 Transporte Los acumuladores de iones de litio incorporados están suje- tos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser trans- portados por carretera por el usuario sin más imposiciones. En el envío por terceros (p. ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especia- les en cuanto a su embalaje e identificación. En este caso de- berá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío. Únicamente envíe acumuladores si su carcasa no está daña- da. Si los contactos no van protegidos cúbralos con cinta ad- hesiva y embale el acumulador de manera que éste no se pue- da mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país. Eliminación Las herramientas eléctricas, acumuladores, acceso- rios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura! Sólo para los países de la UE: Las herramientas eléctricas inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por sepa- rado para ser sometidos a un reciclaje eco- lógico tal como lo marcan las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente. Los acumuladores/pilas agotados pueden entregarse direc- tamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: +34 9 01 11 66 97 Acumuladores/pilas: Iones de Litio: Observe las indicaciones comprendi- das en el apartado “Transporte”, página 27. Reservado el derecho de modificación. Português Indicações de segurança Indicações gerais de advertência para ferramen- tas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves le- sões. ATENÇÃO OBJ_BUCH-1398-005.book Page 27 Friday, October 7, 2016 2:07 PM28 | Português 1 609 92A 2MC | (7.10.16) Bosch Power Tools Guarde bem todas as advertências e instruções para futu- ra referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indica- ções de advertência, refere-se a ferramentas eléctricas ope- radas com corrente de rede (com cabo de rede) e a ferramen- tas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficiente- mente iluminadas podem levar a acidentes. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líqui- dos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. Manter crianças e outras pessoas afastadas da ferra- menta eléctrica durante a utilização. No caso de distrac- ção é possível que perca o controlo sobre o aparelho. Segurança eléctrica A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. Evitar que o corpo possa entrar em contacto com su- perfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a cho- que eléctrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. Não deverá utilizar o cabo para outras finalidades. Ja- mais utilizar o cabo para transportar a ferramenta eléc- trica, para pendurá-la, nem para puxar a ficha da toma- da. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um cho- que eléctrico. Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um cho- que eléctrico. Se não for possível evitar o funcionamento da ferra- menta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas Esteja atento, observe o que está a fazer e tenha pru- dência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fati- gado ou sob a influência de drogas, álcool ou medica- mentos. Um momento de descuido ao utilizar a ferramen- ta eléctrica, pode levar a lesões graves. Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de pro- tecção pessoal, como máscara de protecção contra pó, sa- patos de segurança antiderrapantes, capacete de segu- rança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desli- gada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca an- tes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movi- mento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição fir- me e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inespe- radas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de par- tes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e uti- lizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apro- priada na área de potência indicada. Não utilizar uma ferramenta eléctrica com um interrup- tor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser repa- rada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não te- nham lido estas instruções, utilizem o aparelho. Ferra- mentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeita- mente e não emperram, e se há peças quebradas ou da- nificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes OBJ_BUCH-1398-005.book Page 28 Friday, October 7, 2016 2:07 PMPortuguês | 29 Bosch Power Tools 1 609 92A 2MC | (7.10.16) têm como causa, a manutenção insuficiente de ferramen- tas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferra- mentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e po- dem ser conduzidas com maior facilidade. Utilizar a ferramenta eléctrica, acessórios, ferramen- tas de aplicação, etc. conforme estas instruções. Con- siderar as condições de trabalho e a tarefa a ser execu- tada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situ- ações perigosas. Manuseio e utilização cuidadosos de ferramentas com acumuladores Só carregar acumuladores em carregadores recomen- dados pelo fabricante. Há perigo de incêndio se um car- regador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Só utilizar ferramentas eléctricas com os acumulado- res apropriados. A utilização de outros acumuladores po- de levar a lesões e perigo de incêndio. Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou ou- tros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido en- trar em contacto com os olhos, também deverá consul- tar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. Serviço Só permita que o seu aparelho seja reparado por pesso- al especializado e qualificado e só com peças de reposi- ção originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para serras de fita Ao executar trabalhos durante os quais a ferramenta de corte possa entrar em contacto com cabos eléctri- cos escondidos, deverá sempre segurar o aparelho pe- las superfícies isoladas do punho. O contacto das ferra- mentas de corte com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. Fixar a peça a ser trabalhada com sargentos, ou de outra maneira, a uma base firme. Se a peça a ser trabalhada for segurada com a mão ou apoiada contra o seu próprio corpo, ela permanecerá instável, levando à perda de controlo. Manter as mãos afastadas da área de corte. Não tocar por debaixo da peça a ser trabalhada. Há perigo de le- sões no caso de contacto com a lâmina de fita. Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. Após encerrado o processo de trabalho, deverá desli- gar a ferramenta eléctrica e apenas puxar a lâmina da serra de fita do corte, quando a ferramenta eléctrica estiver parada. Desta forma são evitados contra-golpes e é possível apoiar a ferramenta eléctrica com segurança. Só utilizar lâminas da serra de fita que estejam em per- feito estado e que não apresentem danos. Lâminas da serra de fita tortas e não suficiente afiadas podem quebrar ou causar um contra-golpe. Manter lubrificantes ou óleo afastados da lâmina da serra de fita. Remover completamente o excesso de óleo antes de começar a cortar. Caso contrário é possível que a lâmina da serra de fita escorregue. Não exercer força demasiada sobre a lâmina da serra de fita durante o processo de trabalho. Uma pressão for- te demais pode levar ao deslize ou à ruptura da lâmina da serra de fita. Há perigo de lesões. Não frenar a lâmina da serra de fita através de pressão lateral após desligar o aparelho. A lâmina da serra de fita pode ser danificada, quebrada ou causar um contra-golpe. Jamais tocar na lâmina da serra de fita após terminar o trabalho, antes que possa esfriar. A lâmina da serra de fi- ta torna-se extremamente quente durante o trabalho. Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição fir- me. A ferramenta eléctrica é conduzida com segurança com ambas as mãos. Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica. Não abrir o acumulador. Há risco de um curto-circuito. Proteger o acumulador contra calor, p.ex. tam- bém contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão. Em caso de danos e de utilização incorrecta do acumu- lador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Só utilizar o acumulador junto com a sua ferramenta eléctrica Bosch. Só assim é que o seu acumulador é pro- tegido contra perigosa sobrecarga. Só utilizar acumuladores Bosch com a tensão indicada na placa de características da sua ferramenta eléctri- ca. Se forem usados outros acumuladores, p. ex. imita- ções, acumuladores restaurados ou acumuladores de ou- tras marcas, há perigo de lesões, assim como danos materiais devido a explosões de acumuladores. OBJ_BUCH-1398-005.book Page 29 Friday, October 7, 2016 2:07 PM30 | Português 1 609 92A 2MC | (7.10.16) Bosch Power Tools Descrição do produto e da potência Devem ser lidas todas as indicações de ad- vertência e todas as instruções. O desres- peito das advertências e instruções apresenta- das abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Abrir a página basculante contendo a apresentação do apare- lho, e deixar esta página aberta enquanto estiver lendo a ins- trução de serviço. Utilização conforme as disposições A ferramenta eléctrica é destinada para realizar cortes em plás- tico, metal e borracha, sobre uma superfície de apoio firme. Ela é apropriada para cortes rectos com um ângulo de meia-esqua- dria de 45°. Observe as recomendações da lâmina de serrar. A luz desta ferramenta eléctrica serve para iluminar a área de trabalho directa da ferramenta eléctrica e não é adequada para a iluminação ambiente no âmbito doméstico. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apre- sentação da ferramenta eléctrica na página de esquemas. 1 Acumulador * 2 Lâmpada “Power Light” 3 Bloqueio de ligação para o interruptor de ligar-desligar 4 Interruptor de ligar-desligar 5 Auxílio de guia 6 Lâmina da serra de fita* 7 Seta do sentido de rotação na carcaça 8 Alavanca para pré-tensionar a lâmina da serra de fita 9 Punho adicional (superfície isolada) 10 Tecla de destravamento do acumulador * 11 Cobertura para a lâmina da serra de fita 12 Parafuso 13 Guia da lâmina de serra 14 Punho (superfície isolada) 15 Tecla para indicação do estado da carga* 16 Indicação do estado de carga do acumulador* 17 Rolo para a lâmina da serra de fita 18 Furo roscado *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Informação sobre ruídos/vibrações Valores de medição para ruídos, averiguados conforme EN 60745. O nível de pressão acústica avaliado como A do aparelho é tipicamente 79 dB(A). Incerteza K=3 dB. O nível de ruído durante o trabalho pode ultrapassar 80 dB(A). Usar protecção auricular! Valores totais de vibração a

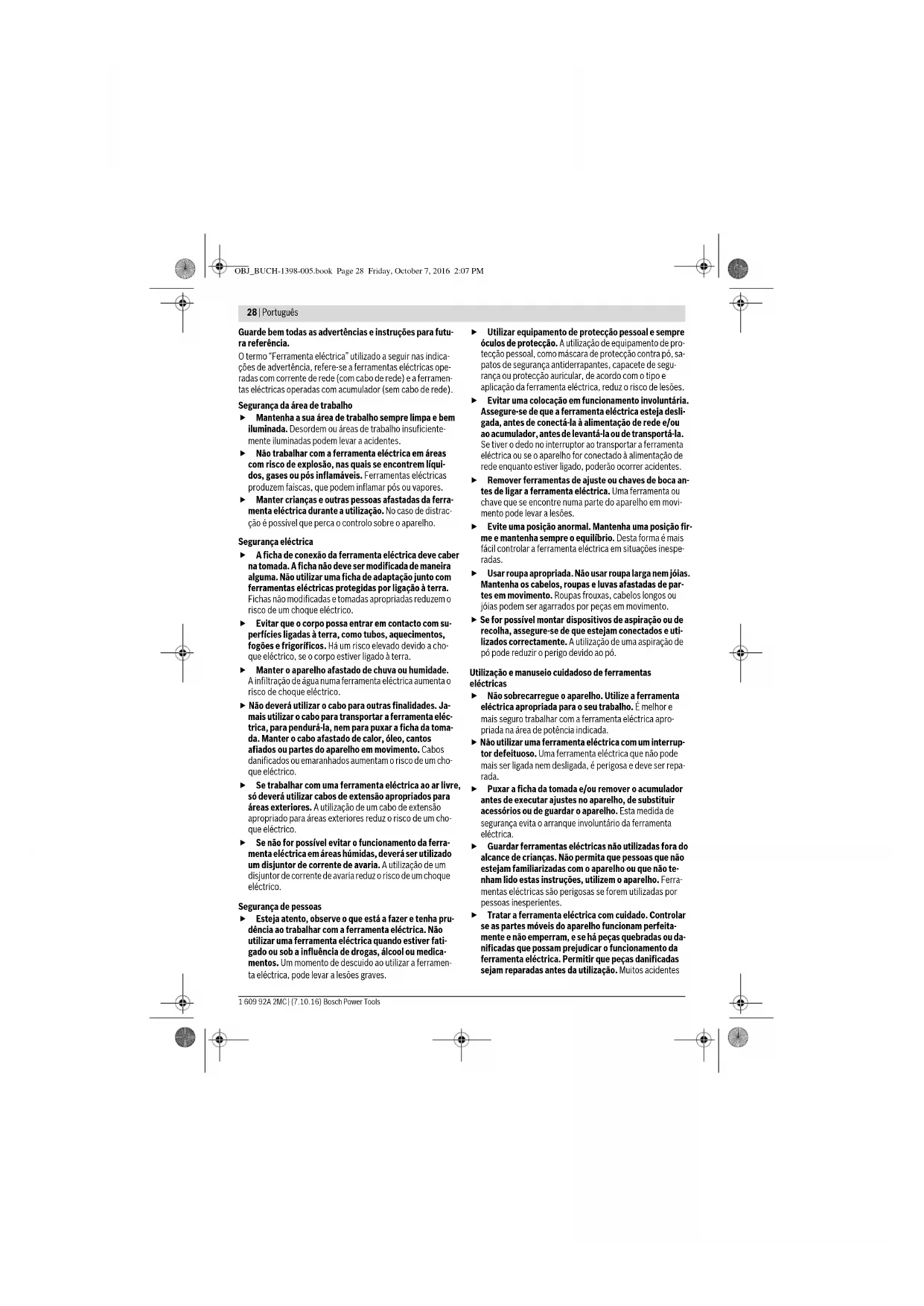

(soma de vectores de três direc- ções) e incerteza K determinados conforme EN 60745: Serrar metal: a

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normali- zado pela norma EN 60745 e pode ser utilizado para a com- paração de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti- lizada para outras aplicações, com outras ferramentas de tra- balho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmen- te a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: Manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos, sob a nossa inteira responsabilidade, que o pro- duto descrito nos “Dados Técnicos” está em conformidade com as seguintes normas ou os seguintes documentos norma- tivos: EN 60745, EN 50581 de acordo com as disposições das directivas 2009/125/CE (regulamento de 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/CE. Processo técnico (2006/42/CE) em: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montagem O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta eléctrica (p. ex. manutenção, Serra de fita GCB 18 V-LI N° do produto 3 601 BA0 3.. Tensão nominal V= 18 N° de rotações em ponto morto m/min 162 Medidas da lâmina de serrar mm 733 x 12,7 x 0,5 máx. profundidade de corte mm 63,5 Peso conforme EPTA-Procedure 01:2014 kg 3,4 – 3,9*
