MANUAL DE UTILIZADOR Firenze 16.7 DVR FRACARRO

ATENÇA: Este manual é um guia rápido para a primeira instalação do DVR, consulta o manual do'utilizar para a descrição completeness.

Indices:

1- Advertência de segurarca . . .pag.71

1.1 - Conteudo da embalagem . pag.71

2- Descrição do produits . pag.72

3- Descrição das teclas . . .pag.72

3.1-Painel dianteiro . pag.72
3.2-Painel traseiro . pag.72
3.3-Controlo remoto . .73
3.4-Ratio .73

4.1 - Instalação do disco rígido . pag.74
4.2 - Primeiro acesso ao DVR ..... pag.75

5- Uso Basics do DVR. pag.78

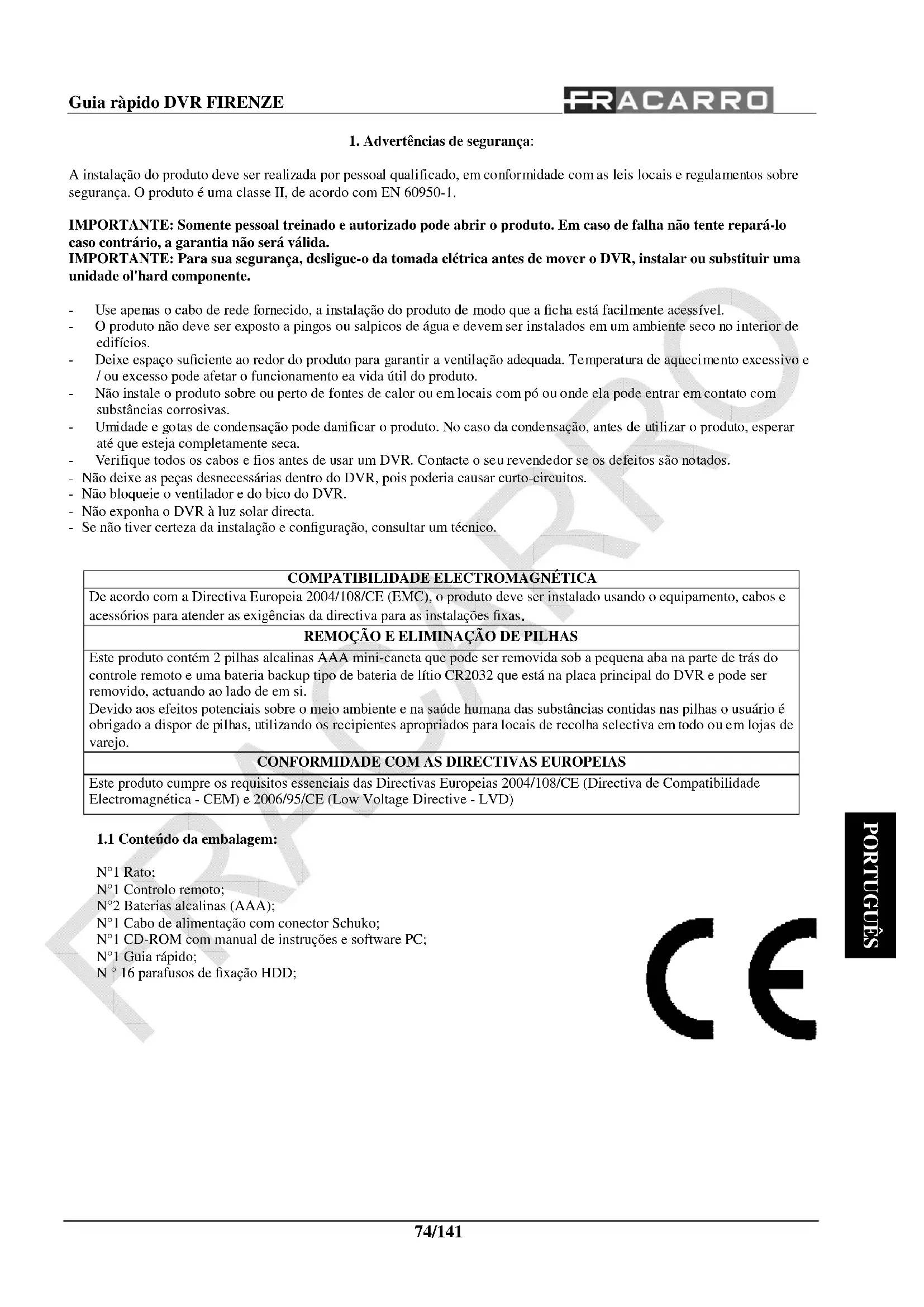

1. Advertências de segurarça:

A instalação do produits deve ser realizada por pessoal qualificado, em conformidade com as leis locais e regulamentos sobre segança. O produit é uma classe II, de accordo com EN 60950-1.

IMPORTANTE: Somente pessoal treinado e autorizzato podeAbrir o produto. Em caso de falha nao tente repararlo.
caso contrario, a garantia nao sera valida.

IMPORTANTE: Para sua seguranca, deslige-o da tomada eltrica antes de mover o DVR, instalar ou substituir uma unidade ol'hard componente.

• Use apenas o cabo de rede fornecido, a instalação do produits de modo que a ficha está fácilmente acessível.
  O produits nao deve ser exposto a pingos ou salpicos de agua e devem ser instalados em um ambiente seco no interior de edificios.
  Deixe espo suicidente ao redor do produto para garantir a ventilacao adequada. Temperatura de aquecimento excessivo e / ou excesso pode afetar o functiomento ea vida util do produto.
• Não instale o produto sobre ou perto de fontes de calor ou em locais com po ou onde ela pode entra em contato com substancias corrosivas.
• Umidade e gotas de condensacao pode danIFICar o produits. No caso da condensacao, antes deutilizar o produits,esperar até que esteja completeness seca.
  Verifique todos os cabos e fios antes de usar um DVR. Contace o seu revendedor se os defeitos são notados.
• Não deixe as peças desnecessarias dentro do DVR,PGA poderia causar curto-circuitos.
• Nãobloqueie o ventilador e do bico do DVR.
• Nao exponha o DVR à luz solar directa.
• Se não tiver certeza da instalação e configuraçao, consulutar um técnico.

COMPATIBILIDADE ELECTROMAGNÉTICA

De acordo com a Directa Europeia 2004/108/CE (EMC), o produits deve ser instalado usingo equipamento, cabos ecessórios para atender as exigências da directa para as instalações fixas.

REMOÇÃO E ELIMINAÇÃO DE PILHAS

Este produit contém 2 pilhas alcalinas AAA mini-caneta que pode ser removida sob a很小a aba na parte de trás do controle remoto e uma bateria backup tipo de bateria de lítio CR2032 que está na placá principal do DVR e pode serremovido, actuando ao lado de em si.Devido aos efeitos potenciços sobre o meio ambiente e na saúde humana das substâncias contidas nas pilhas ou Usuário éobrigado a dispar de pilhas, utilizing os recipientes apropriados para locais de recolha selectiva em todo ou em lojas devarejo.

CONFORMIDADE COM AS DIRECTIVAS EUROPEIAS

Este produit cumpre os requisitos essenciais das Directivas Europeias 2004/108/CE (Directa de CompetitãoElectromagnética - CEM) e 2006/95/CE (Low Voltage Directive - LVD)

1.1 Conteudo da embalagem:

N^ Ratio;
N^1 Controlo remoto;
N^2 Bacterias alcalinas (AAA);
N^ Cabo de alimentacao com conector Schuko;
N^ CD-ROM com manual de instruções e software PC;
N^1 Guia rápido;
N^16 parafusos de fixacao HDD;

2. Descrição do produits:

O DVR FIRENZE fo projectado para realizar um systeme de video-vigilancia fiavel, seguro e que permita a interface com diversos tips de ceras, PCs e telemóveis.

O novo tipo de compressão dinária可以使 a possíbilité de configurar o;nvel de qualida de gravação garantem um longo tempo de gravação no disco e uma optima qualida das imagens durante o playback.

O elevado número de quadros disponibles para registrar permit o DVR paragravar em tempo real.

O novo microprocessor permite que o DVR execute-seis operacoes diversas: gravao, playback, exibicao das imagens em tempo real, backup, controlo e acesso remoto.

Pode ser controlado mediante paine dianteiro, rato, controlo remoto, teclado externo, teclado virtual e interface web via PC ou smartphone.

Os dois relés de saída podem ser activados mediante uma entrada de alarme, detecção de movimento, perda de video, ocorrências de sistemas ou direcionamente mediante smartphone ou interface web.

3. Descrição das teclas:

3.1 Paine dianteiro (ver figura 1):

N°	Tecla	Função	N°	Tecla	Função
1	Teclas alfanumericas	Usado para insertar texto 15 STOP	16	Parar a reprodução
2	PAGE	Visor, no modo quad	17	USB Mouse	Conexão USB mouse
3	CALL	Mudar para o modo de tela cheia	18	PLAY/ PAUSE	Reproducir ou fazer a reprodução
4	MODE	Transição de fazer para a reprodução	19	X2/ GOTO	Gestão de PTZ
5	Vol/ Zoom +/-	Ajuste de Volume	19	USB	USB
6	SPLIT Windows +/-	Janela anterior / segunte	20	DOWN / DEL	Mova o controle deslizante ou a camera speed dome ou Apagar
7	ENTER	Enter	21	Remote IR sensor	IR sensor para controle remoto
8	MENU / ESC	Enter / Sair do menu	22	MUTE/ NEXT	Silenciar音频,GESTão de PTZ
9	UP / BS	Mova o controle deslizante ou a-camera para cima ou Backspace	23	DVR IR Switch	Tax ID do DVR para 控制器remotos
10	PTZ	PTZ Mode	24	SEQ	Modo SEQ
11	LEFT / RIGHT	Mova o controle deslizante ou a-camera speed dome	25	SEARCH	Modalidades PESQUISA
12	LEDs	Indicações de poder, HDD, Rcede	26	Alarm reset	Alarm Reset Button
13	Jog/Shuttle	Modo de Reprodução	27	REC	REC
14	COPY	Backup Iniciar ou parar	28	DVD optional	Gravador de DVD optional

3.2 Paine1 traseiro (ver figura 2):

N°	Conectores	N°	Conectores
1	Conectores BNC 13 Entradas de alarme
2	Conectar BNC de saía de video 14 Saía de Alarme
3	4 entradas RCA 15 Conector Ethernet RJ45
4	RCA Audio 16 Selector NTSC / PAL
5	Terminação de 75Ω 17 USB
6	Saía para Monitor Principal 18 Conceptor eSATA
7	Saía MAIN-AUX 19 Ventilador
8	Saía monitor secundário 20	Off key
9	ALL-Output AUX 21	Cabo de alimentação
10	RS-232	22 VGA
11	Selector switch RS-422/485	23 Conectar remotoprolongado
12	Connector RS-422/485

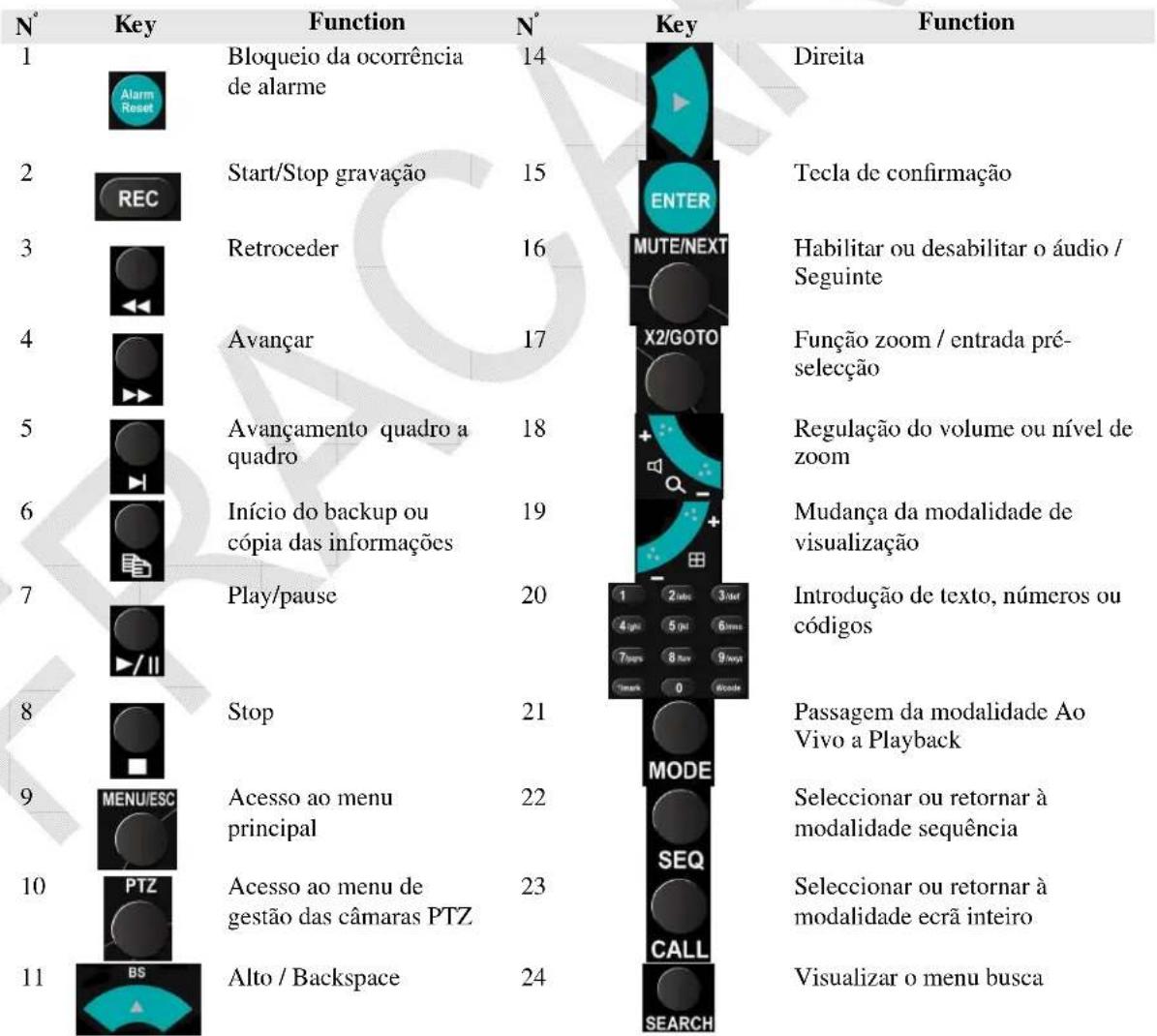

3.3 Controlo remoto (ver figura 3):

O controlo remoto é um acessório que simplifica notavelmente a gestão e a programação do DVR. Como meismo dispositivo é possível controlar até quatre DVR. Aconselho-se não superar a distência Tmaxa de 10m do controlo remotao DVR.

São aparece as seguir as funções das diversas teclas.

12

Baixo/Delete 25

Selezione o DVR para ser controlo por controle remoto

13

Esquerda

3.4 Ratio:

O DVR pode ser fácilmente controlado com o rato. Para ter acesso ao menu de configuraçao, colocque o cursor do rato na parte inferior do esra.

4 Instalação:

4.1 Instalação do disco rígido:

Siga escrupulosamente as etapas aparece a seguir para realizar uma correcta instalação de um ou mais discos rígidos ou do gravador DVD dentro do DVR.

N	Instruções Figura
1	Posicao o DVR sobre a bancada de trabalho e desconecte todos os cabos.
2	Remova todos os parafusos (7)dos painéis traseiro (3) e lateral (2+2).
3	Remova a tampa como muitoado na figura.
4	Pegue as两大placedas fornecidas com os acessórios do DVR e fixe-as nas laterais do discoutilizando os 4parafusos, como muitoado na figura.
5	Pegue 4parafusos fornecidos com os acessórios do DVR, fixe o disco rígidon base do DVR e concecte os cabos dos dados e de alimentação.
6	Retorne ao punto numero 4para a instalação 3outrosdoes discos rígidos, quedeferao ser ligadosconforméa figura aoazo.
7	como opção é possível instalar um gravador de DVD no lugar do terreiro disco rígido. Para instalar, remove osinous parafusos e a tampa de plácico àstraada na figura.
8	Pegue as两大placedas fornecidas com os acessórios do DVR, fixe-as laterais da unidade óptica e fixe o dispositivo na base do DVR, ligando os cabos dos dados e de alimentação.
9	Utilizando todos os parafusos previstos, feche a tampa do DVR e conecte o ecra e o cabo de alimentação. O DVR está instalado correto, prento para o uso. Consulte os capítulos seguinto para configurar data/hora e formatar os Discos Rígidos.
10	Ligue o DVR agindo sobre o botão correspondente no panei traseiro. O Moster DVR diz "não formatado HDDs encontrar. Do que você deseja formatar antes? [ENTER]: Sim, [ESC]: Cancela". Pressione a tecla [ENTER] para formar o disco rígido.

4.2 Primeiro acesso ao DVR:

• Login

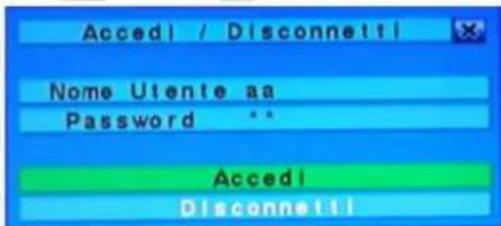

Depois de ligar o DVR, pressione o botão "MENU" e(before mover o cursor sobre o icone chamado "Entrar / Sair" e pressione "Enter".

Ágora insira o nome e senha. Parâmetros de fabrica's instalador tem um nome de usuario: "aa" e senha "11". Mova o cursor em "Login" e confirma pressionando "ENTER".

Existem tres niveis de senha noSYSTEMa, incluindo: Administrador (mais alto), Supervisor e Operador (a mais baixa). O operador de exibicao de video ao vivo, o Supervisor de exibicao de video ao vivo, reproducao de imagem e arquivos, e todo o Administrador.

ATENÇÃO: A configuração do DVR leva apenas um 用户 configurado como um administrador. A fim deLERar o niven de seguranca que youde usar esse usoio para acesso somente a primarya e alterar a senha o mais rapidamente possivel.

ATENÇA: Em caso de perda da senha do Sistema entre em conta com seu distribuidor local, que entra é contacto com Fracarro Radioindustrie SpA

• Definir Idioma

Seguir fielmete os passos abaixo para configurar o idioma do DVR:

1. Pressione o botão "MENU" para acessar o menu de configuração;
2. Move o cursor para "SETUP" e confirme pressionando "ENTER";
3. Move o cursor para o "sistema" e confirmar pressionando "ENTER";
4. Usando as teclas de seta mover o cursor para o idioma "e pressione as teclas +/-" para definir o idioma desejado;
5. Pressione o botão "MENU" para returnar ao menu anterior, o DVR sera solicitado a salvar as configurações pressionando "ENTER";

6. Pressione "ENTER" para confirmar a alteracao da linguagem. O systema iraeiniciar com as novas configurações.

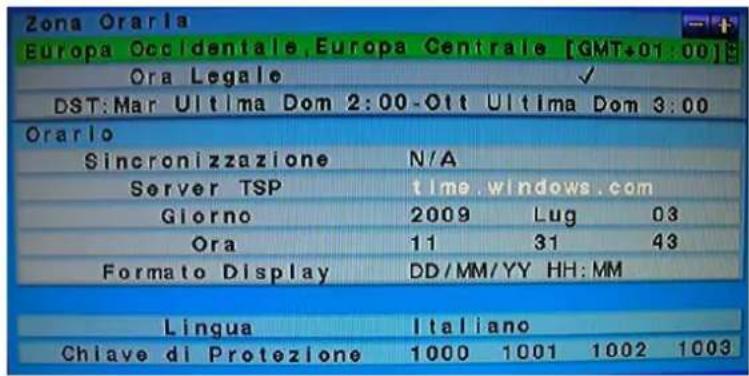

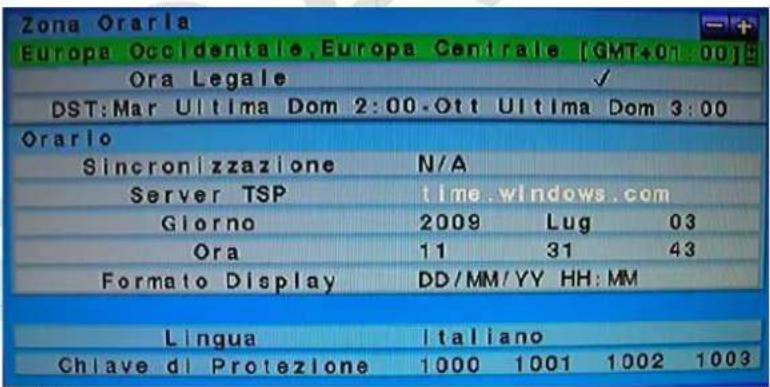

7. Ajuste de Data / Hora:

Seguir fielmente os passos abaixo para fazer a data / hora:

1. Pressione o botão "MENU" para acessar o menu de configuraçao;
2. Move o cursor para "SETUP" e confirma pressionando "ENTER";
3. Move o cursor para o "sistema" e confirmar pressionando "ENTER";
4. Usando as teclas de seta mover o cursor para a "Data" e, utilizing as teclas "+" definir o ano, mês e dia;
5. Usando as setas do teclado move o cursor sobre "Time" e, utilizes como teclas +/- definir o tempo;

6. Pressione o botão "MENU" para returnar ao menu anterior, o DVR sera solicitado a salvar as configurações pressionando "ENTER";

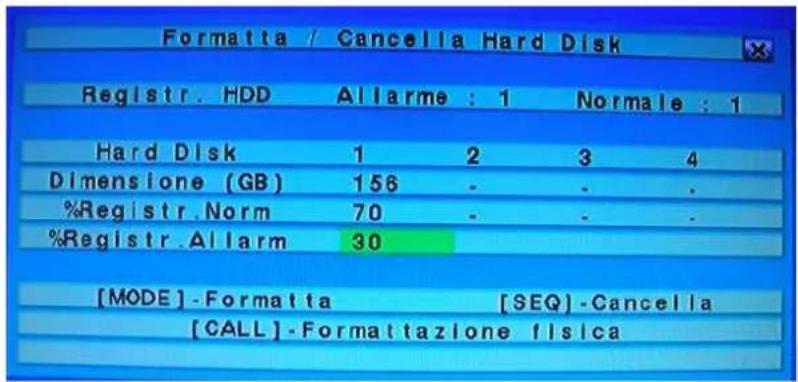

7. Formatação do disco tígido:

Seguir fielmente os passos abaixo para formatar o disco rígido:

1. Pressione o botão "MENU" para acessar o menu de configuraçao;
2. Move o cursor para "SETUP" e confirme pressionando "ENTER";
3. Move o cursor para a posicao "HDD" e confirme pressionando "ENTER";
4. Pressione o botão "MODE";
5. Pressione o botão "Call" para formatar o disco rígido inteiro;
6. Pressione "ENTER" para confirmar a operacao;
7. Pressione o botao "MENU" para voltar ao menu anterior.

- Definir o registrar:

O DVR permiteDifferentes modos de gravacao: alarme, movimento continuo ou agenda. Usando o ultimo modo, o administrador do systemapode definir, para cada hora da semana, o tipo de registo.

A fim de personalizar a programação de gravacao a cada dia é dividido em um numero Tmaxo de 16 segmentos (T1, ... T16), que pode ser configurado em 3 modelos de gravacao differentes para escolher: a gravacao do video, audio e gravacao de video ou ausencia da matricula.

NOTA: O DVR fabrica está programado para gravar continuamente durante toda amana.

Seguir fielmente os passos abaixo para definir a programação:

1. Pressione o botão "MENU" para acessar o menu de configuraçao;
2. Move o cursor para "SETUP" e confirme pressionando "ENTER";
3. Move o cursor para a posicao "Schedule Recording" e confirma pressionando "ENTER";
4. Pressione o "MODE";

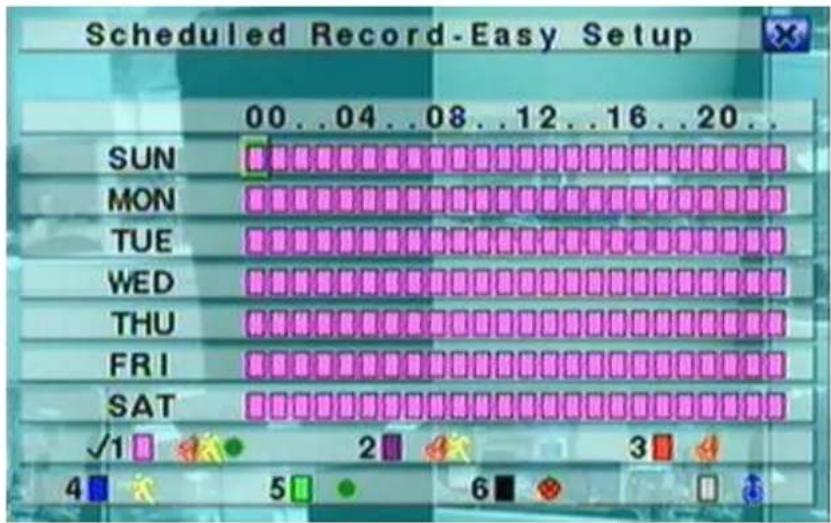

5. A segunte tela aparece:

Estaanela dao administradoruma forma rapiida e fácil de configurar a gravacao da programacao Para cada hora da semana,quepeode definiruma moosde gravacao differedes para escolher entre:Alarme ^+ Movimento ^+ Normal, Alarme ^+ Movimento,Alarme,Movimento,Normalesem entrada.Em qualquer caso sera registrado no videoe e de audio.

Descrição da:

#

Pressione把这些 botões para mover o cursor.

■ Numérica 1-6 (Mouse: Clique no botão esquerdo do mouse)

Pressione these botões para的选择ar o modo de gravação. Pressione o botão ENTER para fazer o modo. Os procedimentos para a inscrição são: "1" - Motion Alarm + + normal, "2" - Alarme + Movimento, "3" - Alarm, "4" - Proposta, "5" - Normal, "6" - Sem registro.

+/- (Mouse: Clique no botão esquerdo do mouse)

Pressione these botoes para selectionar o intervalo de tempo desejado. Pressione o botao ENTER para ativar o modo de gravacao selecionado intervalo.

ESC (Mouse: Clique com o botão direito)

Pressione este botao para sair estaanela e voltar ao ano anterior. Os segmentos de canal o tempo de atualização em conformidade.

5 Utilizaçãobineca do DVR:

5,1 Search:

O DVR permite 4 differentes maneiras para procarar a imagem como: busca pelo tempo, busca por evento, busca intolerente ou subpoena em arquivos arquivados.

O éra de "Procura por hora", no fundo, minha a data de quando a gravação meçoou por isto, é possivel saber quando tempo é a gravacao e selecionar uma data especifica para a pesquisa da imagem. É possivel reduzir o tempo de busca, selecionando o tipo de gravacao, como Alarm, Motion, Video perda ou Normal.

Seguir felmente os passos abaixo para fazer uma subpoena de imagens:

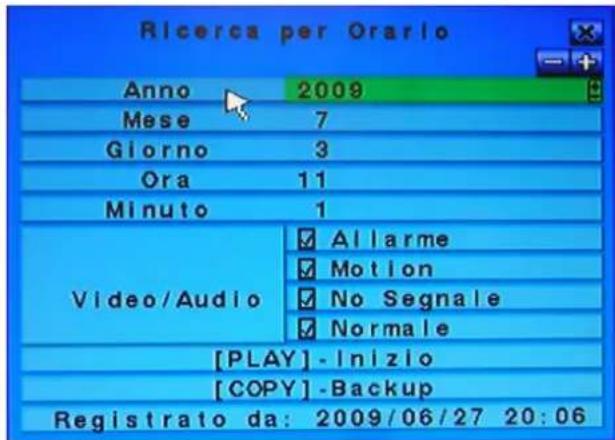

1. Pressione o botão "Pesquisa" para aceder ao menu Procurar;
2. Move o cursor sobre "Procura por hora" e confirme pressionando "ENTER";
3. Mova o cursor sobre o titulo "ANO", "MONTH", "Data", "hora" e "minuto" para seleccionar a data de inicio da subpoena utilizing as teclas +/-";
4. Mova o cursor sobre os títulos "alarme", "Movimento", PERDA "VIDEO" e "normal" para selecionar o tipo de gravação que você deseja pesquisar usingo os botões "+"/-.
5. Pressione "PLAY" para iniciar a reproducao;
6. Pressione o botão "e" "paraacular ou diminuir a velocidade do display eo botao" / / "para fazer ou reproducir o video;
7. Pressione o botão "STOP" para sair do modo de reprodução.

5.2 Backup:

O DVR permite a copia de seguranca de video / gravacao de audio emDifferentes tipos de dispositivos USB externos como pendrive, auto-alimentado HDD ou DVD gravavel. Por favor, consulte a sequao anterior para saber como instalar e conectar todos os dispositivos:

1. Pressione o botão "Search";
2. Move o cursor sobre "Procura por hora" e confirme pressionando "ENTER";
3. Mova o cursor sobre o titulo "ANO", "MONTH", "Data", "hora" e "minuto" para seleccionar a data de inicio da ).;
   pesquisa utilizingado as teclas + / - .
4. Mova o cursor sobre os títulos "alarme", "Movimento", PERDA "VIDEO" e "normal" para selecionar o tipo de gravação que você deseja pesquisar usingo os botões +/-;

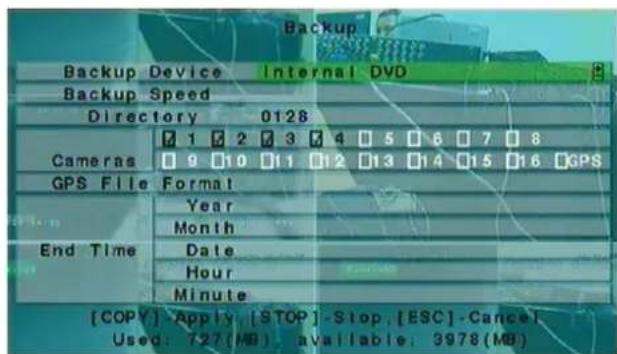

5. Pressione o botão "Copiar";
6. Move o cursor em "BACKUP SPEED" e seleciono o valor da taxa de backup de 1 (lento) a 9 (rápido) usingo as teclas +/-".
7. Move o cursor sobre "cameras" para selecionar a camera que você deseja fazer backup utilizingo as teclas "+"/-.
8. Mova o cursor sobre o titre "ANO", "MONTH", "Data", "hora" e "minuto" para selecionar a hora ea data de fim do backup'utilizando as teclas +/-";
9. Pressione o botão "copiar" para iniciar o backup.

Durante todo o processo de backup irá RECEIVER um icone e uma mensagem indicando o andamento doprocesso. Uma vez que o procedimento é necessário para disconnectar o disposito que actua no menu adequado:

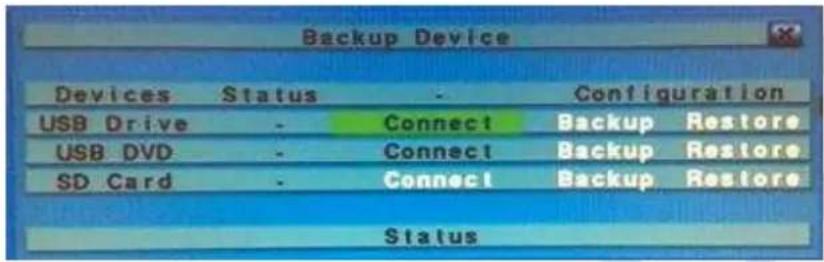

1. Pressione o botão "MENU" para aceder ao menu doSYSTEMA;
2. Move o cursor sobre "dispositivo de backup" e confirme pressionando "ENTER";
3. Mova o cursor sobre os titulos "USB Drive", "USB DVD" ou "SD Card" para selecionar o tipo de dispositivo conectado e pressione "ENTER" para desconectar.
4. Neste punto você pode desconectar fisicamente o disposicao de backup do DVR.

ATENÇA: Não retire o DVD às o processo de backup não está completenesso terminado para fazer danos naunitadé optica.

ATENÇA: Não retire o disposito USB até que o processo de backup não está Completely terminado.

Durante o DVR o backupcria das pastas no disposito,uma contento os arquivos de backup e other com a exibicao de imagens(SelfPlayer).Siga os passos abaixo para visualizar as imagens:

1. Ligue o dispositorio de backup uso em um PC;
2. Iniciar o software "Selfplayer" contido na pasta "SelfPlayer";
3. Pressione o botão "Arquivo" eareth "Abrir";
4. SeLECTIONO or arquivo que deseja exibir (na pasta "00001") e confirmar com o botão "OPEN".

O backup DVR divide o video em various arquivos de tamanho maximo de 100Mb que pode ser posteriormente se jintou para formar um universalo archival "avi" utilizing o software "AVICoverter" fornecido.

6 Encerre:

Antes de desligar o DVR, pressione o botão "MENU" e(depais em "SHUTDOWN" e confirme pressionando "ENTER" Pressione "ENTER" novamente para solicitar a confirmação do commando. Sente quando o DVR exibe a mensagem "Shutdown completeness. Agora você pode desligar o Sistema, você pode desligar o DVR usinga a tecla apropriada no paine traseiro do DVR.

7 Apendice:

7,1 mesa de gravacao:

Para escolher o&tamanho correto do disco rigo para instalar o DVR está umaabela restrando o tempo maximo de gravacao em resolucao CIF (360x288) e qualidade maxima (9) para cada tipo de DVR e tamanho do disco rigo:

HDD (GB) DVR FIRENZE (dia)

250 1.6

500 3.1

1000 6,3

2000 12.6

ATENÇA: O DVR dividir o disco rígido em两大 partículas发展目标, a maior (70% da capacidade Tmaxa do disco rígido) é usado para a gravação normal eo除外 (30%) para a pré-alarme e pré-gravação de movimento.

7.2 Conexão de rede:

O DVR permite compilar as imagens mediante rede Ethernet ou Internet. Em eles os casos sera possivel visualizar as imagens em qualquer pc, smartphone ou PDA. Se estiver a utiliser um PC, sera possivel controlar até 4 diversos DVRs directamente com Internet Explorer, sem que sera necessario instalar qualquer software. Sera possivel controlar até 10 DVRs se for instalado o software fornecido. Em eles os casos é possivel controlar directamente osinous relés de saida de forma remota.

O primeiro tipo de conexão (Ethernet) é efectuadoutilizando um cabo de rede cruzado entre o DVR e o PC (Fig.A) ou mediate um router, switch ou hub (Fig.B).

Fig.A

Fig.B

Em todos os casos seguir o procedimento aparecido a seguir para configurar a conexão:

Instruções Figuras
Em primeiro lugar, realizo o accesso a um Pc conectado com a mesma rede do DVR, vá a inicial/executar, digite "cmd" e pressione Enter. Aparecerá o prompt deCOMMANDS do MS-DOS.	C:\WINDOWS\system32\cmd.exe Microsoft Windows XP [Version 5.1.2600] (C) Copyright 1985-2001 Microsoft Corp. C:\Documents and Settings\admin>
Digite na janela "ipconfig /all" e pressione "Enter", aparecerá a janela àstraada ao lado que contém todas as informações de rede do PC, como Gateway (Ex. 192.168.1.1), Subnet Mask (255.255.255.0) e o endereço IP do PC (Ex. 192.168.1.14).	C:\WINDOWS\system32\cmd.exe Microsoft Windows XP [Version 5.1.2600] (C) Copyright 1985-2001 Microsoft Corp. C:\Documents and Settings\admin>ipconfig /all Configuração IP di Windows Indirizzo fisico............: 00-1F-33-01-D4-34 DHCP abilitato............: 01 Configuração automatica abilitata........: 01 Indirizzo IP............: 192.168.1.14 Subnet mask............: 255.255.255.0 Gateway predefinito........: 192.168.1.1 Server DHCP............: 192.168.1.1 Server DNS............: 192.168.1.1 Server WINS primary........: Server WINS secondario........: Lease attenuato........: Scadenza lease............:
	C:\Documents and Settings\>
Returne ao DVR, pressione a tecla MENU, então CONFIGURAÇões e REDE para ter accesso a toda a configuração de rede do DVR. Nesta janela, insira um endereço IP (Ex. 192.168.1.15) que não seja utilizesdo por nenhum及其他 dispositivo de rede e os outros Gateway (Ex.192.168.1.1) e Net mask (Ex. 255.255.255.0) configurados no PC. ATENÇÂO: Apenas o ultimate号码 do endereço IP que está attribuindo ao DVR deve ser diverso daquele do PC.	Net type	Static IP	E-mail	FTP	Adv.
	Static IP	IP Address		192.168.1.15
		Net Mask		255.255.255.0
		Gateway		192.168.1.1
		DNS
	PPPPoE	Username
		Password
		DDNS Type		Dynamic
		URL
		DDNS username
		DDNS Password
Insira o endereço IP do DVR (Ex. 192.168.1.15) na barra de\ busca de Internet Explorer e pressione “Enter”.		Esplorazione a schede - Windows Internet Explorer 192.168.1.15 Esplorazione a schede
Quando o browser WebPEDir para instalar os controles ActiveX, confirma a instalacao. ATENÇÃO: O fluxo de dados que sera instaurado entre o DVR e o PC poderá ser bloqueado pelo firewall do sistema operativo; portanto, se não consigui ter acesso ao DVR, desabilite a proteção do firewall.		Internet Explorer - avio di protezione Instalilare i software? Name: USHermatlab Autro: REN-PU TECNICAL INC. Pis qgonti Ignota Non installers Téis scaruti da Internet pessoas podem ser afk, mas quostão édlie pulende o computer. Instalire solo software proveniente do auton considerati attendibl. Consulta a conscriss
Se o browser Internet Explorer nãoconseguirrealizar aconexão, clique em Ferramentas / Opções Internet / Segurarà / Sítos de confiança / Sítos, insira o endereço IP do DVR e confirma com a tecla“A Crescentar”.		Trusted notes Raconce added measure verificats/uncle zone, al varicasse in the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of the space of Additive website to the home: Website: NO.10181.15 Inquiry service verification (if applicable) by accident in this case chow
Terminada a configuraçao, o browser exibirá a janela de login mostrada ao lado. Insira o nome doutilizador e a senha com as quais ter accesso aoSYSTEMA. ATENÇÃO: Como predefinição, outilizador tem nome: aa e senha:11		Login Indirizzo IP 10.3.150 Nome Uolento 10 Password 11 Control Port 67 Data Port 68 DK Canela
Sera possiível, então, teraccesso à interface web do DVR. Consulte o manual doutilizador para conhecer o significado de todas as funções disponíveis.		Utilizando um smartphone, PDA ou qualquer browser web que não-seja Internet Explorer sera possível teraccesso à interfacewap do DVR.

ATENÇA: Se a conexão é feita mediante um cabo de rede cruzado, não insira nenhum Gateway.

O DVR, está correctamente conectado com a rede Ethernet; é possivel conectá-lo com a rede Internet para poder terAceso, mediante a rede Internet, as/DDas informacoes que podem ser consultadas mediante rede Ethernet (Fig. C).

Siga escrupulosamente as etapas indicadas a seguir para configurar a conexão:

Instruções Figuras
Aceda ao=sítio www.dyndns.org e crie uma nova conta gratuity pressionando a tecla "Create Account".	DyndNS.com 192.168.1.1 File Modifica Visualizezza Preferi Strumenti?
O=sítio internet enviár é um Email para o endereço electrónico inserido para confirmar acriação da nova conta.	One more step to go... We've sent an email to us by sending us And click on the confirmation.
Aceda à conta criada insinirindo username e password escolhidos.	DynDNS Account frdvrvnew My Services View,modify,purchase,and delete your services. My Zones/Domains Add Zone/Domains Services My Hosts Add Host Services Dynamic DNS Pro
Pressione "Add Host Services"	DynDNS Account frdvrvnew My Services View,modify,purchase,and delete your services. My Zones/Domains Add Zone/Domains Services My Hosts Add Host Services Dynamic DNS Pro
Escolha um novo Hostname para o DVR, pressione "Use auto detect IP Address" e confirma todas as perguntas successivas para activar o novo Host.	Add New Hostname Note:You currently don't have any active DynDNS Pro updates in your script. You cannot use zone of our host Service features. Prying for an Dynamic DNS Pro upgrade will make this form fully functional and will add several other features.
Utilizando o browser web Internet Explorer, insira o endereço IP do router (Gateway) e confirma com a tepla "Enter". Aparecerá uma janela de login das configurações do router. Se não dispor destes dados, consulte o manual de instalação do router.	Esplorazione a schede - Windows Internet Explorer 192.168.1.1 File Modifica Visualizezza Preferi Strumenti?
Consulte o manual de instalação do router paracriaruma regra para asportas 67,68 e 80 relacionadas ao endereço IP do DVR e protocolo TCP. NOTA: Consulte o;sito internetwww.portforwarding.com paraconhecer oprocedimento correcto para a configuraçao do router.
Consulte o manual deinstalizaçãodo router para insertar as informaçõesdo DDNS (Dynamic DNS) como username, password e hostname do DVR.
O DVR está正是 Correctamente connectado com a rede internet.Insira o endereço web criado com o;sito www.dyndns.org ("hostname".dyndns.org) na lista de sítios de confiança de Internet Explorer.
Insira o endereço web criado com osítio www.dyndns.org ("hostname".dyndns.org)na barra de busca de Internet Explorer para poder aceder àinterface web do DVR.

7.3 Conexão com dispositivo móvil:

As imagens do DVR podem ser visualizadas em dispositivos moveris como: smartphone, PDA ou telemóveis conectados com a rede internet.

Siga escrupulosamente as etapas indicadas a seguir para realizar a conexão:

Instruções Figuras
Insira o endereço web criado com o;sítio www.dyndns.org (“hostname”.dyndns.org) na barra debusca do web browser.
Aparecerá uma janela de login na qualdeerão ser inseridos o nome do'utilizar e a senha do'utilizar configurado no DVR. Escolha a resolutionação acontecdo adequada às dimensões do ereçdo dispositalo molevel e confirma com a tecla“OK”.	ID:
	PSWD:
	PIC Size:
	176x144
	228x187
	320x140
	OK
Seré entao possivel terAceso as imagens ao vivo do DVR,controlar os relés de saída e conhecer o estado das entradas de alarme.	OK Cl -

7.4 Conexão com-camera PTZ:

O DVR pode ser'utilizzato para a gestao de até 4-9-16 camaras PTZ utiliser o barramento RS-485 (Fig. D):

Siga escrupulosamente as etapas indicadas a seguir para conectar correctamente as camaras:

Instruções Figuras
Consulte o manual de instalação da-camera PTZ para configurar o protocolo de comunização Pelco-D (ou Pelco-P), Baud Rate: 4800 Bps e endereço ID (de 1 a 255), quedeer ser diverso para cada-camera.
Conecte o BARRAMENTO RS-485 da-camera ao pailen traseiro do DVR, como indicaçado na figura.
Pressione“MENU”,enthao“CONFIGURAÇões”e“RS-232/422/485 Setup”no DVR para ter@aço as configurações do BARRAMENTO RS-485.Insira o mesmo protocolo de comunização (Pelco D) e Baud rate (4800 Bps) configurado na-camera.
	RS-232/422/485 Setup
	COM Port	RS-232	RS-422/485
	Device Type		PTZ
	Model		Pelco (D-Type)
	Baud Rate		4800
	Data Bit		8
	Stop Bit		1
	Parity		None
	DVR/Camera ID		0

Pressione "MENU", entao "CONFIGURAÇões" e "Pre-Camera Setup" no DVR para terAceço as configurações da-camera. Insira o endereço ID da-camera PTZ conectada à respectiva entrada video no DVR.
ATENÇAO: Certifique-se que todas asunistras PTZ tenhamendereçosIDdiversos.

A-camera, entao, estara correctamente connectada ao DVR e sera possivel a gestao de suas funções'utilizing o controlo remoto, o rato ou o software instalado no PC.

HPOOxH:To eysipidio auro anotalei eva pyyopo odyo yia npov tykataoan tov DVR.Fia tvn pnp npapn oaw tov enpovc leiovopnuov bene to eysipidio xipon

Hepexómeva
