MANUALE UTENTE Firenze 16.7 DVR FRACARRO

ATTENZIONE: Questo manuale rappresents a guida rapida alla prima installmente del DVR,fare riferimento al manuale utente per la descrizione completa di tutte le singole funzioni.

Indices:

1- .. Avverenze di sicurezza ..... pag.6
1.1-Contenuto della confezione . pag.6

2- Descrizione del prodotto . pag.7
3- Descrizione tasti . pag.7

3.1-Pannello frontale . pag.7
3.2 -Panello posteriori . pag.7
3.3-Telecomando . pag.7
3.4-Mouse

4- Installazione . pag.9

4.1-Installazione disco fisso . pag.9
4.2 - Prima configurazione del DVR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5- Utilizzo basics del DVR. pag.13

5.1 - Ricerca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2-Backup . pag.14
5.3 - Visualizzazione delle immagini . pag.15

6- Spgnimento . pag.15
7-Appendici .pag.15

7.1 - Tabella di registrazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2-Connessione di rete .pag.16
7.3 - Connessione con dispositivo mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4 - connessione telecamere PTZ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

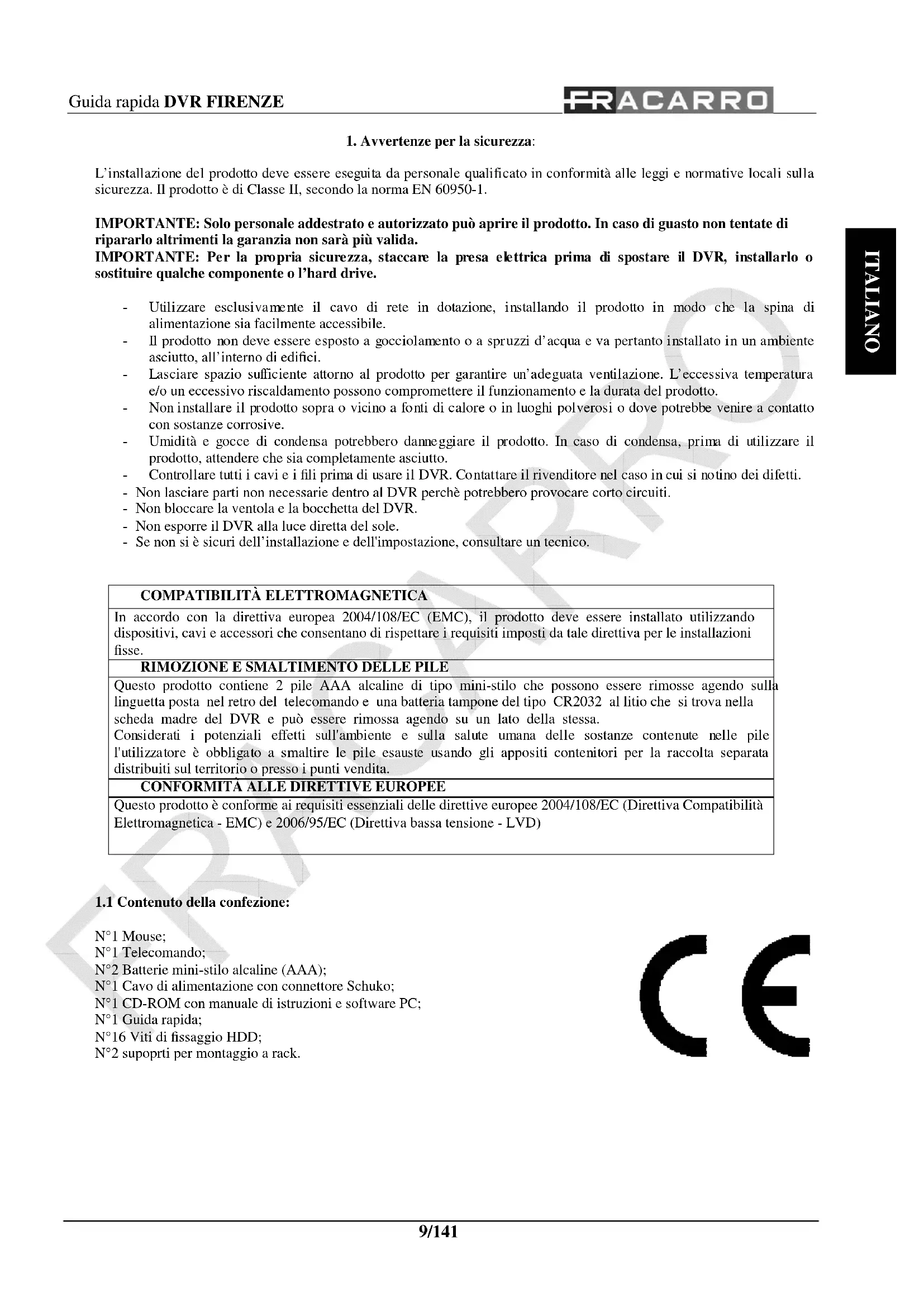

1. Avvertenze per la sicurezza:

L'installation del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza. Il prodotto è di Classe II, secondo la norma EN 60950-1.

IMPORTANT: Solo personale addestrato e autorizzato può essere prodotto. In caso di guasto non tentate di ripararlo altrimenti la garanzia non sare più valida.

IMPORTANT: Per la propria sicurezza, staccare la presa elettrica prima di spostare il DVR, installarlo o sostituire quale componente o l'hard drive.

• Utilizzare esclusivamente il cavo di rete in dotazione, installando il prodotto in modo che la spina di alimentazione sia facilmente accessibile.
  Il prodotto non deve essere esposto a gocciolamento o a spruzzi d'acqua e va pertanto installato in un ambiente asciutto, all'interno di edifici.
• Lasciare spazio sufficiente attorno al prodotto per garantire un'adeguata ventilazione. L'ecessiva temperatura e/o un effecssivo riscaldamento possono compromettere il funzionamento e la durata del prodotto.
  Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto con sostanze corrosive.
  Umidità e gocce di condensa potrebbero danneggiare il prodotto. In caso di condensa, prima di utilizzato il prodotto, attendere che sia completamente asciutto.
  Controllare tutti i cavi e fili prima di usare il DVR. Contattare il rivenditore nel caso in cui si notino dei difetti.
• Non lasciare parti non necessarie dentro al DVR perché potrebbero provocare corto circuiti.
  Non bloccare la ventola e la bocchetta del DVR.
• Non esporre il DVR alla luce diretta del sole.
• Se non si è sicuri dell'installazione e dell'impostazione, consultare un technician.

COMPATIBILITÀ ELETTRAMAGNETICA

In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzato dispositivi, cavi e accessori che consentano di rispetto i requisiti imposti da tale direttiva per le installazioni fisse.

RIMOZIONE E SMALTIMENTO DELLE PILE

Questo prodotto contiene 2 pile AAA alcaline di tipo mini-stilo che possono essere rimrosse azienda sull'linguetta posta nel retro del telecomando e una batteria tampone del tipo CR2032 al litio che si trovava nella schedà madre del DVR e può essere rimossa azienda su un lato della stessa.Considerati i potenziali effetti sull'ambiente e sulla salute umana delle sostanze disponibile nelle pile l'utilizzatore è obbligato a smaltire lepile esauste usando gli appositi contentitori per la raccolta separata distribuiti sul territorio o presso i punti vendita.

CONFORMITA ALLE DIRITTIVE EUROPEE

Questo prodotto è conforme ai requisiti essenziali delle direttive europee 2004/108/EC (Direttiva Compatibilità Elettromagnetica - EMC) e 2006/95/EC (Direttiva bassa tensione - LVD)

1.1 Contenuto della confezione:

N^1 Mouse;
N^1 Telecomando;
N^2 Batterie mini-stilo alcaline (AAA);
N^1 Cavo di alimentazione con connettore Schuko;
N^1 CD-ROM con manuale di istruzioni e software PC;
N^ 1 Guida rapida;
N^16 Viti di fissaggio HDD;
N^2 supoprti per montaggio a rack.

2. Descrizione prodotto:

Il DVR FIRENZE è stato progettato per realizzare unsystema di videosorveglianza affidavitile, sicuro e interfacciabile con diversi tipi di monitor, PC e tefoni cellulari.

Il nuovo tipo di compressione dinamica utilizzata e la possibilità di impostare il livello di qualità della registrazione garantisco un lungo tempo di registrazione nel disco e un ottima qualità delle immagini durante il playback.

L'elevato numero di frame a disposizione per la registrazione permette al DVR di effettuare registrazioni in REALTIME.

Il nuovo microprocessor permette al DVR di eseguire sei diverse operazioni come: registrazione, playback, visione delle immagini in tempo reale, backup, controlledo e accesso remoto.

Puo essere gestito da pannello frontale, mouse, telecomando, tastiera esterna, tastiera virtuale e interfaccia web via PC o smartphone.

I relè d'uscita possono essere attivati da un ingresso allarme, rilevazione del movimento, perdita video, eventi di systemo o direttamente da smartphone o interfaccia web.

3. Descrizione tasti:

3.1 Pannello frontale (Vedi figura 1):

N°	Button Function	N°	Button Function
1	Tasti alfa numerici	Usato per insertire il testo 15 STOP	Stop playback
2	PAGE Display	in quad mode 16 USB Mouse	Collegamento mouse USB
3	CALL	Passaggio a modalità full screen	17	PLAY/ PAUSE Play o停下 playback
4	MODE Passaggio da live a playback 18 X2	GOTO	Gestione PTZ
5	Vol/ Zoom +/-	Regolazione volume	19	USB Porta USB
6	SPLIT Windows +/-	Finestra prec/succ	20	DOWN / DEL Muoverere il curses o la telecamera speed dome o Delete
7	ENTER Enter 21 Remote IR sensor			Sensore IR per telecomando
8	MENU / ESC	Entra/esci menu	22	MUTE/ NEXT Mute audio, gestione PTZ
9	UP / BS	Muoverere il curses o le telecamera verso l'alto o Backspace	23	DVR IR Switch Imposta ID del DVR per telecomandi
10	PTZ	Modalità PTZ	24	SEQ Modalità SEQ
11	LEFT / RIGHT	Muoverere il curses o la telecamera speed dome	25	SEARCH Modalità SEARCH
12	LEDs	Indicatori per alimentazione, Hdd, rete	26	Alarm reset Tasto Reset allarme
13	Jog/Shuttle	Modalità playback	27	REC Tasto Rec
14	COPY	Start o stop backup	28	DVD optional Masterizzatore DVD opzionale

3.2 Panello posteriori (vedi figura 2):

N°	Connector	N°	Connector
1	Connettori ingresso Video BNC 13 Ingressi d'allarme
2	Connettori uscita Video BNC 14 Uscite d'allarme
3	4 ingressi Audio RCA 15 Connettore Ethernet RJ45
4	2 uscite Audio RCA 16 Selettore NTSC/PAL
5	75Ω terminazione	17	Porta USB
6	Uscita monitor principale 18 Connettore eSata
7	MAIN-AUX Uscita 19 Ventola
8	Uscita monitor secondaria 20 Tasto accensione
9	CALL-AUX Uscita 21 Cavo alimentazione
10	Connettore RS-232 22 VGA
11	Selettore a Switch RS-422/485 23 Connettore estensione telecomando
12	Connettore RS-422/485

3.3 Telecomando (vedi figura 3):

Il telecomando è un accessorio che semplifica notevolmente la gestione e la programmazione del DVR. Si consiglia di non superare la distanza massima di 10m da telecomando a DVR.

Di seguito sono riportate tutte le singole funzioni dei vari tasti.

N°	Tasto	Funzione	N°	Tasto	Funzione
1	Alarm Reset	Blocco dell'evento d'allarme	14	ENTER	Destra
2	REC	Start/Stop registrazione	15		Tasto conferma
3		Backward	16	MUTE/NEXT	Abilita o disabilita audio / Next
4		Forward	17	X2/GOTO	Funzione zoom / richiamo preset
5		Avanzamento frame per frame	18	+ -	Regolazione volume o livello di zoom
6		Avvio backup o copia delle informazioni	19	+ -	Cambio modalità di visualizzazione
7		Play/pause	20	1 2sec 3sod 4p# 5p# 6s#n 7p# 8t#n 9#s#n 10#s#n	Inserimento testo, numero o codici
8		Stop	21	MODE	Passaggio da modalità Live a Playback
9	MENU/ESC	Accesso al menu principale	22	SEQ	Seleziona o ritorna alla modalità sequenza
10	PTZ	Accesso al menu di gestione delle telecamere PTZ	23	CALL	Seleziona o ritorna alla modalità full screen
11	BS ▲	Alto / Backspace	24	SEARCH	Visualizza il menu ricerca
12	▼ DEL	Basso / Delete	25	▼ DVR1	Seleziona il DVR (1-4) da controllare con il telecomando
13		Sinistra

3.4 Mouse:

Il DVR più fácilmente essere gestito da mouse. Per acceder e al menu di configurazione portare il cursore del mouse verso la parte inferiore dello schermo.

4 Installazione:

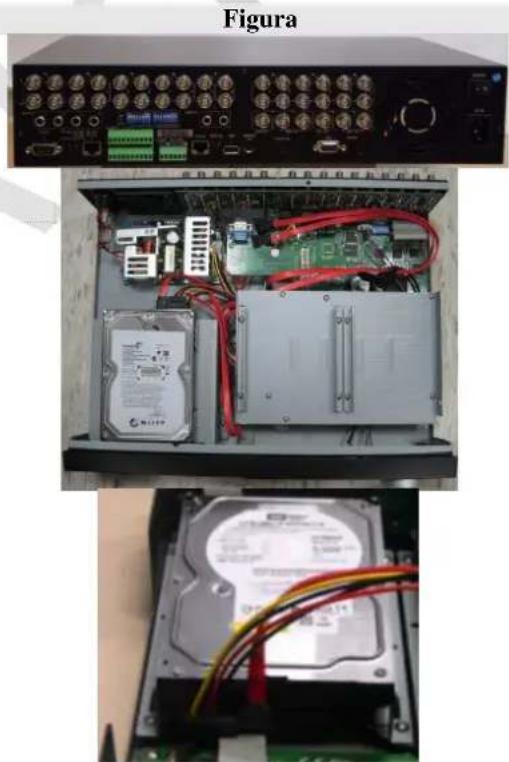

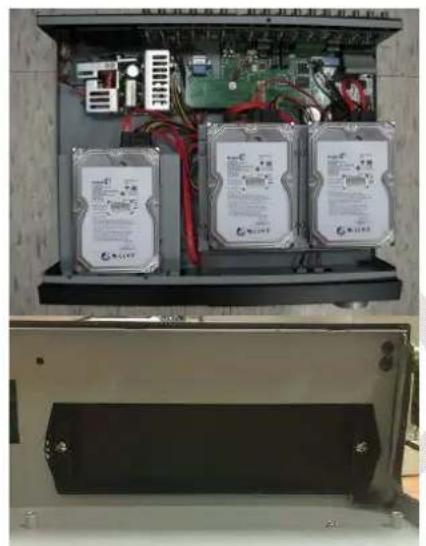

4.1 Installazione disco fisso:

Seguire fedelmente i passi riportati di seguito per eseguire una corretta installazione di uno o più dischi fissi o del masterizzatore DVD all'interno del DVR.

N Istruzioni

1 Posizione are il DVR sul banco di lavoro e disconnettere tutti i cavi.
2 Rimuovere tutte le viti (7) nel pannello posteriore (3) e laterale (2 + 2) .
3 Rimuovere il coperchio come migliorato in figura.
4 Dagli accessori a corredo del DVR prelevare le due staffe e fissarle ai lati del disco utilizzato le 4 viti come migliorato in figura.
5 Dagli accessori a corredo del DVR prelevare 4 viti, fissare il disco fisso alla base del DVR e connettere i cavi dati e alimentazione.

6 Ritornare al punto numero 4 per l'installazione degli altri 3 dischi fissi che dovranno essere collegati come in figura a lato.
7 Come opzione è possibile installare un masterizzatore DVD al posto del terzo disco fisso. Per procedure all'installazione rimuovere le due viti e il coperchio in plasticaizzato in figura.
8 Dagli accessori a corredo del DVR prelevare le due staffe, fissarle ai lati dell'unità ottica e assicurare il disposativo alla base del DVR connettendo i cavi dati e alimentazione.
9 Utilizzando tutte le viti previste chiudere il coperchio del DVR quando collegare il monitor e il cavo di alimentazione. Ora il DVR è correttamente installato e pronto all'uso. Riferirsi ai capitoli seguenti per le impostazioni di data/ora e formattazione degli Hard disk.
10 Accendere il DVR agenda sull'apposto tastingo posto nel pannello posteriorie. Il DVR mostera il messaggio "Unformatted HDDs found. Do you want to format now? [ENTER]: Yes, [ESC]: Cancel'. Premere il tastingo [ENTER] per formattare il disco fisso.

4.2 Prima configurazione del DVR:

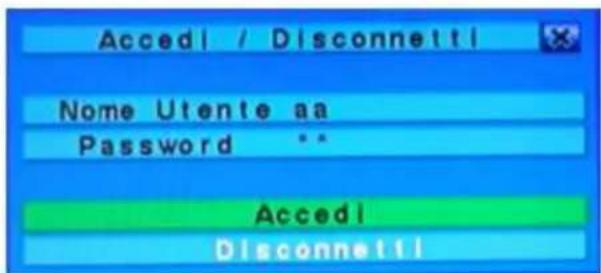

• Autenticazione:

Una volta acceso il DVR premere il tasto "MENU" quando muovere il cursore sull'icona denominata "ACCEDI/DISCONNETTI" e premere il tasto "ENTER".

A Anything to insert the name e la password dell'utente. Da parametri di fabbrica I' installmente dispone di un nome utente: "aa" e di una password: "11". Muovero il cursore sulla voce "Accedi" e confirmare con il tasto "ENTER".

Il DVR preve de 4 diverse tipologie di utente: Amministratore, Supervisore, Operatore e Custom. L'utente configurato come operatore è consentita la sola gestione in live del DVR, al supervisore la gestione del registrar, all'amministratore alla la programmazione e gestione del DVR e al custom tutto ciò che è stato impostato dall'amministratore.

ATTENZIONE: Le impostazioni di fabbrica del DVR prevedono un solo utente configurato come amministratore. Al fine di aumento il livello di sicurezza si consiglia di utilizzare tale utente solo per il primo accesso e di modificarne la password appena possibile.

ATTENZIONE: Nel caso di perdita della password di sistema contattare il distributore di zona che si occupere di contattare Fracarro radioindustrie S.p.A.

• Impostazione lingua:

Seguire fedelmente i passi riportati di seguito per configurare la lingua del DVR:

1. Premere il tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI" e confirmare con il tasto "ENTER";
3. Muovere il cursore sulla voce "SISTEMA" e confermare con il tasto "ENTER";
4. Utilizzando le freccce direzionali muovere il cursore sulla voce "LINGUA" e premere i tasti +/- per impostare la lingua desiderata;
5. Premere il tasto "MENU" per tornare al menu precedente, il DVR richiedera di salvare le impostazioni premendo il tasto "ENTER":
6. Premere il tasto "ENTER" per confirmare ilchio della lingua. Il systema verrà riavviato con le nuove impostazioni.

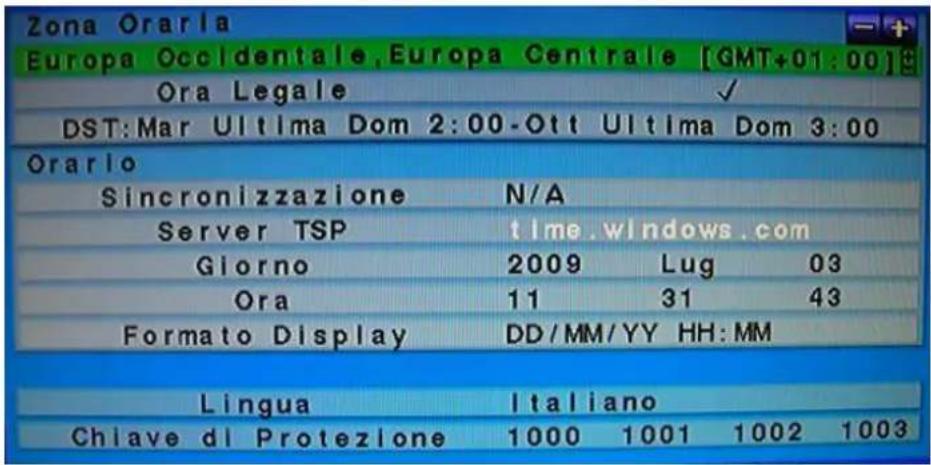

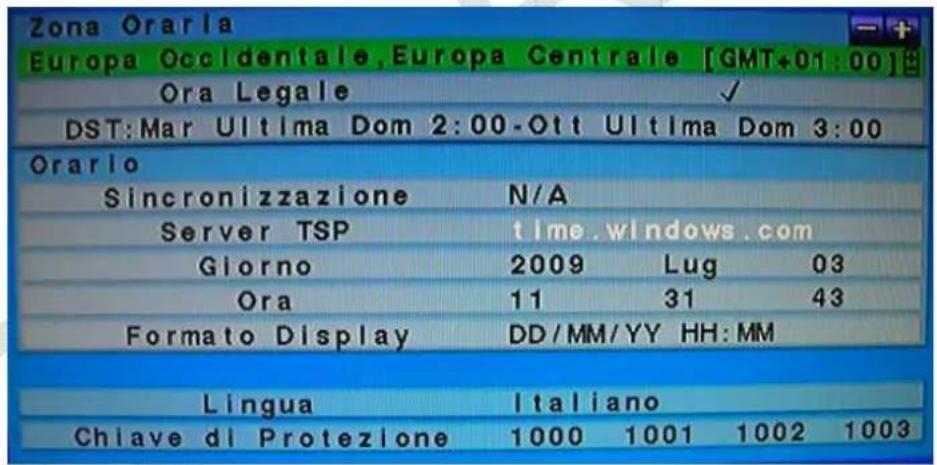

• Regolazione data/ora:

Seguire fedelmente i passi riportati di seguito per la regolazione data/ora:

1. Premere il tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI" e conformare con il tasto "ENTER";
3. Muovere il cursore sulla voce "SISTEMA" e confermare con il tasto "ENTER";
4. Utilizzato le frece direzionali muovere il cursore sulla voce "GIORNO" e,utilizzando i tasti +/-impostare I'anno, il mese e il giorno;
5. Utilizzando le freccce direzionali muovere il cursore sulla voce "ORA" e,utilizzando i tasti +/-impostare I'ora;
6. Premere il tasto "MENU" per tornare al menu precedente, il DVR richiedera di salvare le impostazioni premendo il tasto "ENTER":

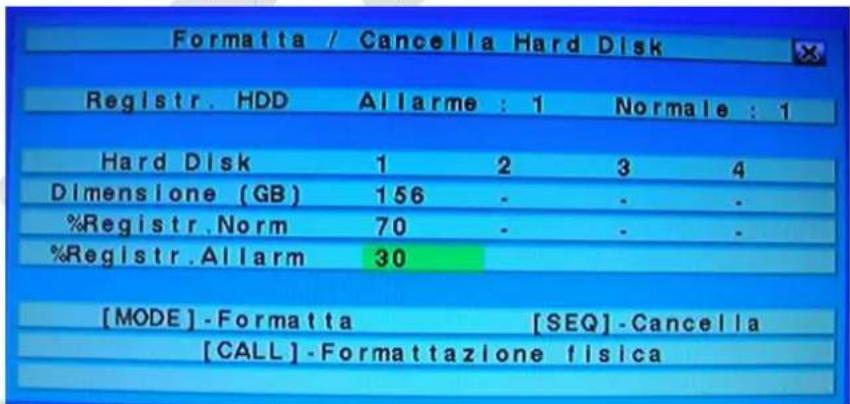

• Formattazione disco fisso:

Seguire fedelmente i passi riportati di seguito per la formattazione del disco fisso:

1. Premere l tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI" e confermare con il tasto "ENTER";
3. Muovere il cursore sulla voce "HARD DISK" e confermare con il tasto "ENTER";
4. Premere il tasto "MODE";
5. Premere il tastingo "CALL" per formattare interamente il disco fisso;
6. Premere il tasto "ENTER" per confermare l'operazione;
7. Premere il tastingo "MENU"per tornare al menu precedente.

• Impostazione della registrazione:

Il DVR permette varie modalità di registrazione: allarme, motion, continua o pianificata. Utilizzato l'ultima modalità l'amministratore delsystema puo definire, per agli ora della settimana, il tipo di registrazione.

Al fine di poter personalizzare la pianificazione della registrazione agli giornata viene divisa in un massimo di 16 segmenti (T1, ..., T16) che potanno essere configurati in 3 diverse modalità di registrazione a scelta tra: registrazione video, registrazione video + audio o assenza di registrazione.

ATTENZIONE: Il DVRieneprogrammato di fabbrica per registrar in maniera continua durante tutte la settimana.

Seguire fedelmente i passi riportati di seguito per impostare la pianificazione:

1. Premere l tasto "MENU" per accedere al menu di configurazione;

2. Muovere il cursore sulla voce "IMPOSTAZIONI" e confermare con il tasto "ENTER";

3. Muovere il cursore sulla voce "REGISTRAZIONE PROGRAMMATA" e confermare con il tasto "ENTER":

4. Premere il tasto "MODE";

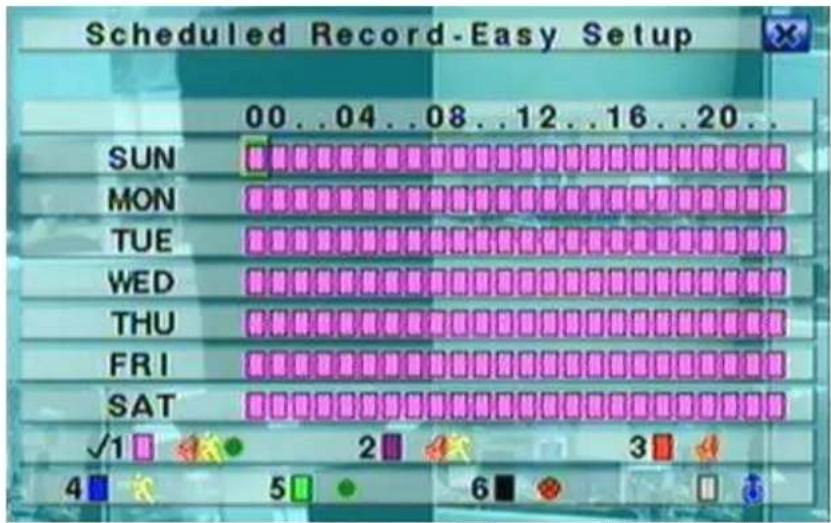

5. Apparirà la seguente schermata:

Tale schermata permette all'amministratore un semplice e veloce modo per impostare la pianificazione registrazione. Per anni singola ora della settimana è possibile impostare una diversa modalità di registrazione a scelta tra: Allarme+Motion+Normale, Allarme+Motion, Allarme, Motion, Normal, e no Registrazione. In anni caso verrà registrato sua il video che l'audio.

Descrizione tasti:

#

Premere questi tasti per muovere il cursore.

Numerici 1-6 (Mouse: Click tasto sinistro)

Premere questi tasti per selezionare la modalità di registrazione. Premere il tasto ENTER per attivare la modalità. Le modalità di registrazione sono: “1” - Allarme+Motion+Normale, “2” - Allarme+Motion, “3” - Allarme, “4” - Motion, “5” - Normale, “6” - No Registrazione.

+/- (Mouse: Click tastingisto sinistro)

Premere questi tasti per selezionare l'intervallo di tempo desiderato. Premere il tasto ENTER per attivare la modalità di registrazione nell'intervallo selezionato.

ESC (Mouse: Click taste destro)

Premere quello tasto per uscire alla schermata e tornare alla precedente. I segmenti di tempo verranno agiornata di seguenza.

5 Utilizzo basico del DVR:

5.1 Ricerca:

Il DVR permette 4 diverse modalità di ricerca delle immagini registrate: Ricerca per ora, ricerca per evento, ricerca veloce o ricerca immagini archiviate.

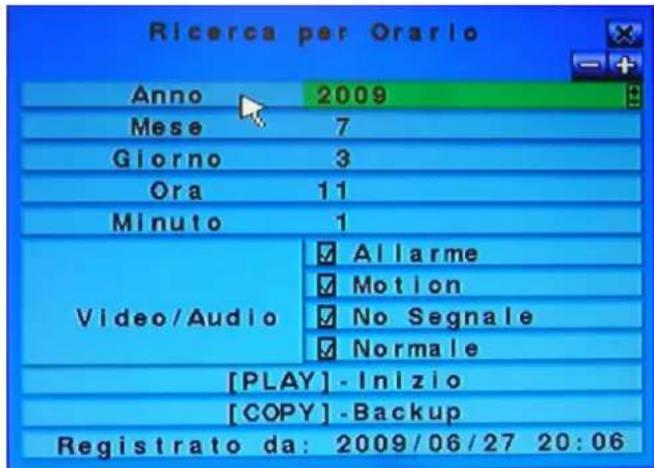

La videata "RICERCA PER ORARIO", nell'ultima riga,在哪la data di inizio registrazione quando è sempre possibile conoscere il range di valori su cui effettuare la ricerca. E' inoltre possibile limitare la ricerca alla sola registrazione su allarme, motion, perdita video o normale.

Seguire fedelmente i passi riportati di seguito per effettuare una ricerca delle immagini

1. Premere il tasto "SEARCH" per accedere al menu di ricerca;
2. Muovere il cursore sulla voce "RICERCA PER DATA" e confermare con il tasto "ENTER";
3. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare la data di inizio della ricerca utilizzando i tasti +/-";
4. Muovere il cursore sulle voci "ALLARME", "MOTION", "NO SEGNALE" e "NORMALE" per selezione il tipo di registrazione su cui si desidera eseguire la ricerca utilizzando i tasti +/-;
5. Premere il tasto "PLAY" per avviare il playback;
6. Premere i tasti 一 ^ 一 e 一 ^ 一 per aumentare o diminuire la velocita di visualizzazione e il tasto 一 ^ 一 / /per mettere in pausa o in play il video;
7. Premere il tasto "STOP" per uscire alla modalità playback.

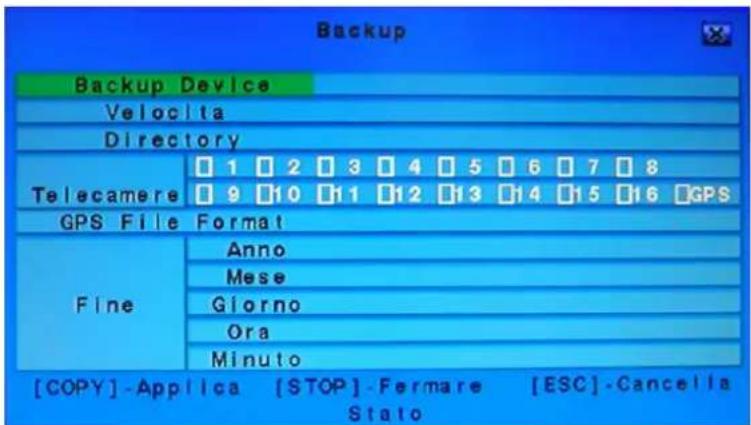

5.2 Backup:

Il DVR permette di salvare la registrazione audio/video su diversi tipi di dispositivi esterni USB come pendrive, dischi fissi autoalimentati o masterizzatori DVD. Seguire fedelmente i punti riportati di seguito per eseguire la procedura di backup:

1. Premere il tasto "SEARCH";
2. Muovere il cursore sulla voce "RICERCA PER DATA" e confermare con il tasto "ENTER";
3. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare la data di inizio della ricerca utilizzato i tasti +/-".
4. Muovere il cursore sulle voci "ALLARME", "MOTION", "NO SEGNALE" e "NORMALE" per selezionare il tipo di registrazione su cui si desidera eseguire il backup utilizzato i tasti +/-".
5. Premere il tasto "COPY";
6. Muovere il cursore sulla voce "VELOCITA" e selezionare il valore della velocità di backup da 1 (lento) a 9 (veloce) utilizzato i tasti +/-".
7. Muovere il cursore sulla voce "TELECAMERE" per selezionare la telecamera di cui si desidera fare il backup utilizzato i tasti +/-".
8. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare l'ora e la data di fine del Backup utilizzato i tasti +/-".
9. Premere il tastingo "COPY" per avviare il backup.

Durante tutte la procedura di backup verrà visualizzata un icona e un messaggioindicante l'avanzamento della procedura stessa. Una volta terminata la procedura sare necessario disconnettere il disposito agenda sull'apposto menu:

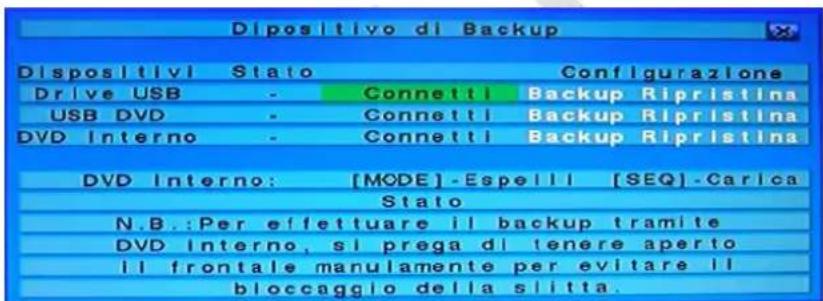

1. Premere il tasto "MENU" per accedere al menu del sistema;
2. Muovere il cursore sulla voce "PERIFERICA DI BACKUP" e confermare con il tasto "ENTER";
3. Muovere il cursore sulle voci "DRIVE USB", "USB DVD" o "SD CARD" per selezionare il tipo di dispositivo collegato e premere il tasting "ENTER" per disconnettere.
4. A Anything puto sare possiblde disconnettere fisicamente il dispositovo di backup dal DVR.

ATTENZIONE: Non rimuovere il DVD finché il processo di backup non è completamente terminato per evitare di danneggiare l'unità ottica.

ATTENZIONE: Non rimuovere la periferica USB finché il processo di backup non è completamente terminato.

5.3 Visualizzazione delle immagini:

Durante la fase di backup il DVR crea due cartelle sul disposito, una contente i file di backup e l'altra contente il visualizzatore delle immagini (SelfPlayer).Seguire la procedura riportata di seguito per visualizzare le immagini:

1. Connettere il dispositivo di backup utilizzato su un PC;
2. Avviare il software "Selfplayer" contento nella cartella "SelfPlayer";
3. Premere il tastingo "FILE" quindi "OPEN";
4. Selezionare il file che si intende visualizzare (conteno nella cartella "00001") e confermare con il tasto "APR".

Il DVR divide il video di backup in più file della dimensione massima di 100Mb che possono, in seguito, essere uniti per formare un unico file "avi" utilizzato il software "AviConverter" fornito in dotazione.

6 Spegnimento:

Prima di spegnere il DVR preme i tasto "MENU" quando "ARRESTO" e confermare con il tasto "ENTER". Premere il tasto "ENTER" nuovamente alla richiesta di conferma del lavoro. Solo quando il DVR在哪i meggaggio "Arresto

completato. Ora è possibile spegnere il sistema", sare possibile spegnere il DVR utilizzato l'apposto tasto posto nel pannello posteriori del DVR.

7 Appendice:

7.1 Tabella di registrazione:

Al fine di scegliere la corretta dimensione del disco fisso da installare nel DVR si riporta una tabella con i tempi massimi di registrazione alla risoluzione HALF D1 (720*288) e qualità media (5) per agli tipo di DVR e dimensione del disco fisso:

HDD (GB) DVR FIRENZE (giorni)

250 1.6

500 3.1

1000 6,3

2000 12.6

ATTENZIONE: Il DVR divide il disco fisso in due diverse partizioni, la prima (70% della massima capacité del disco) viene utilizzata per la normale registrazione nelle seconde (30%) per la registrazione in pre-allarme e pre-motion.

7.2 Connessione di rete:

Il DVR permette di condividere le immagini sulla rete Ethernet oppure Internet. In ambedue i casi sare possibile visualizzare le immagini su un qualsiasi pc, smartphone o PDA. Nel caso si stia utilizzato un PC sare possibile gestire sono a 4 diversi DVR direttamente da Internet Explorer perché ave bisogno di installare nessun software. Il numero di DVR gestibili con lo stesso terminale cresce sono a 10 se viene installato il software fornito in dotazione. In tutti i casi è possibile gestire direttamente i due relè d'uscita da remoto.

Il primo tipo di connessione (Ethernet) viene effettuato utilizzando un cavo di rete incrociato tra DVR e PC (Fig.A) oppure a mezzo di un router, switch od hub (Fig.B).

Fig.A

Fig.B

In entrambi i casi seguire la procedura riportata di seguito per configurare la connessione

Istruzioni

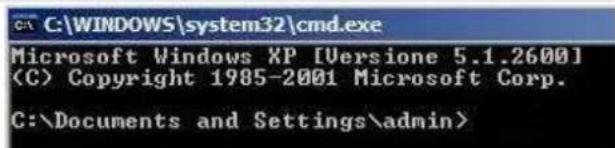

Prima di tutto accedere ad un Pc connesso nella stessa rete del DVR, accedere a avvio/esegui, digitare "cmd" e premere Invio. Apparirà il promt dei comandi di MS-DOS.

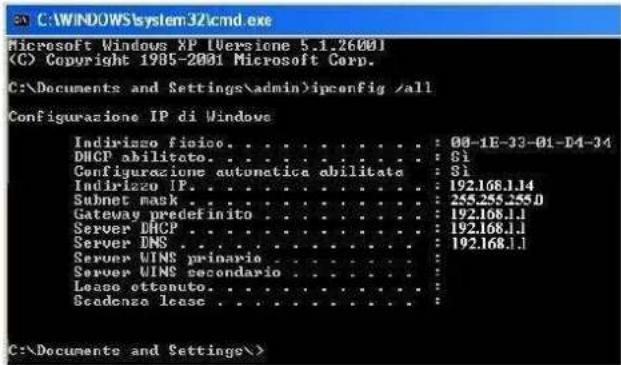

Nella videata digitare "ipconfig/all" e premere "Invio", apparirà la schermata riportata a lato contenente tutte le informazioni di rete del PC come Gateway (Ex. 192.168.1.1), Subnet Mask (255.255.255.0) e l'indirizzo IP del PC stesso (Ex. 192.168.1.14).

Figure

Ritornare sul DVR, premere il tastingo MENU quindi IMPOSTAZIONI e RETE per accedere a tutta la configurazione di rete del DVR. In questa videata inseire un indirizzo IP (Ex. 192.168.1.15) che non sia utilizzato da nessun altro dispositorio di rete e gli stessi Gateway (Ex.192.168.1.1) e Net mask (Ex. 255.255.255.0) impostati sul PC.

ATTENZIONE: L'indirizzo IP che verrà assegnato al DVR deve essere diverso da quello del PC solo nell'ultimo numero.

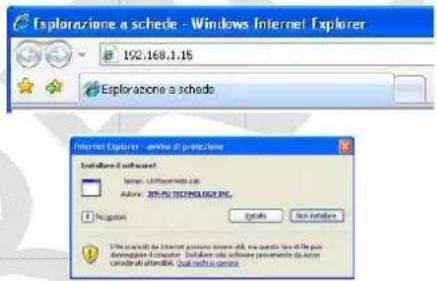

Inserire l'indirizzo IP del DVR (Ex. 192.168.1.15) nella barra di ricerca di Internet Explorer e premere "Invio".

Quando il Web browser chiederà di installare i controlli ActiveX confermare la richiesta.

Net type	Static IP E-mail	FTP Adv.
	IP Address	192.168.1.15
Static IP	Net Mask	255.255.255.0
	Gateway	192.168.1.1
	DNS
	Username
	Password
PPPoE	DDNS Type	Dynamic
	URL
	DDNSUsername
	DDNS Password

ATTENZIONE: Il flusso dati che verrà instaurato tra DVR e PC potrebbe venire bloccato dal firewall delsystema operativo quando, nel caso in cui non si riesca ad accedere al DVR disabilitare la protezione del firewall.

Se il browser Internet Explorer non dovesse riuscire a connettersi cliccare su Strumenti / Opzioni Internet / Protezione / Siti attendibili / Siti, inseire l'indirizzo IP del DVR e confermare con il tasting "Aggiungi".

Una volta terminata la configurazione, il browser, migliorare la finestra di login riportata a lato.

Inserire il nome utente e la password con i quali si desidera accedere al sistema.

ATTENZIONE: L'utente di default ha come nome utente: aa e password:11

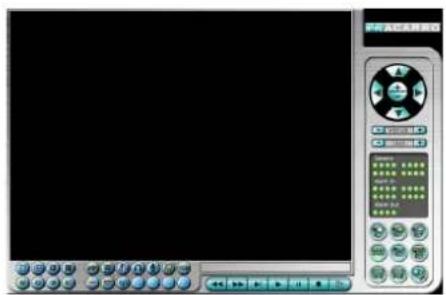

Ora sera possibile accedere all'interfaccia web del DVR. Fare riferimento al manuale utente per conoscere il significato di tutte le funzioni disponibili.

Utilizzato uno smartphone, PDA o un qualsiasi browser web diverso da Internet Explorer sare possible accedere all'interfaccia wap del DVR.

ATTENZIONE: Se la connessione viene fatta a mezzo di un cavo di rete incrociato non insertire nessun Gateway.

Or a d t e t in mode tale da poter accedere alle stesse informazioni consultabili da rete Ethernet anche su rete Internet (Fig. C).

Seguire federamente i seguenti passi per configurare la connessione:

Istruzioni Figure

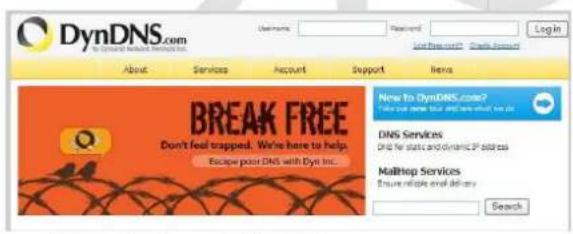

Accedere al除去 www.dyndns.org e create un nuovo account Gratis to cliccando sul tasto "Create Account".

Il sito internet inviera una mail sull'indirizzo di posta inserto a conferma della creatione del nuovo account.

Accedere all'account appena creato inserendo username e password scelti.

Cliccare su "Add Host Services"

Scegliere un nuovo Hostname per il DVR,*cliccare su "Use auto detect IP Address" e confirmare tutte le richieste successive per attivare il nuovo Host.

Add New Hostname

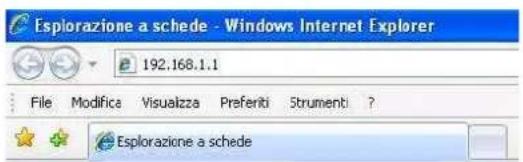

Utilizzato il browser web Internet Explorer insere l'indirizzo IP del router (Gateway) e confermare con il tasto "Invio". Apparire una finestra di login alle impostazioni del router. Se non si disponere di tali dati fare riferimento al manuale di installatione del router.

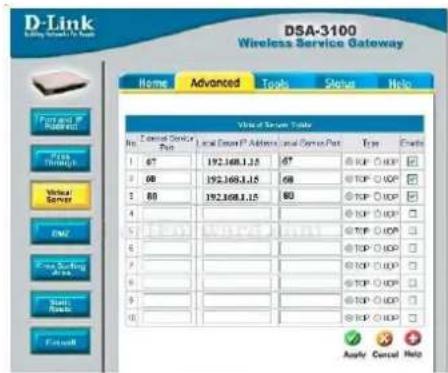

Fare riferimento al manuale di installatione del router per create una regola per le porte 67, 68 e 80 relative all'indirizzo IP del DVR e protocollo TCP.

NOTE: Fare riferimento al site internet

www.portforwarding.com per conoscere la procedura corretta alla configurazione del router.

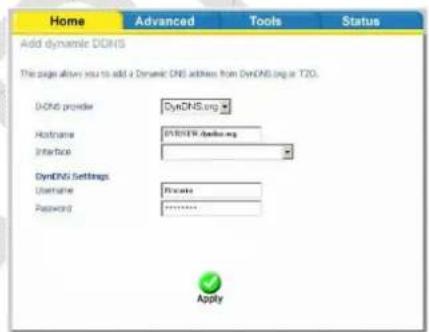

Fare riferimento al manuale di installatione del router per insertire le informazioni del DDNS (Dynamic DNS) come username, password e hostname del DVR.

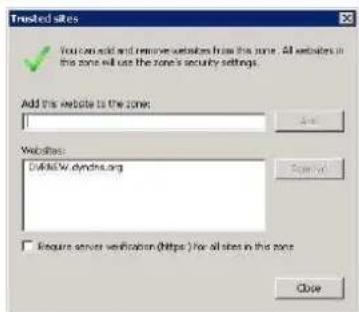

Ora il DVR è correttamente connesso alla rete internet. Inserire l'indirizzo web creato con il site www.dyndns.org ("hostname".dyndns.org) sulla lista dei siti attendibili di Internet Explorer.

Inserire l'indirizzo web creato con il site www.dyndns.org ("hostname".dyndns.org) sulla barra di ricerca di Internet Explorer per poter accendere all'interfaccia web del DVR.

7.3 Connessione con dispositivo mobile:

Le immagini del DVR sono essere visualizzate su dispositivi mobili quali: smartphone, PDA o cellulari connessi alla rete internet.

Seguire fedelmente i passi riportati di seguito per instaurare la connessione:

Istruzioni Figure

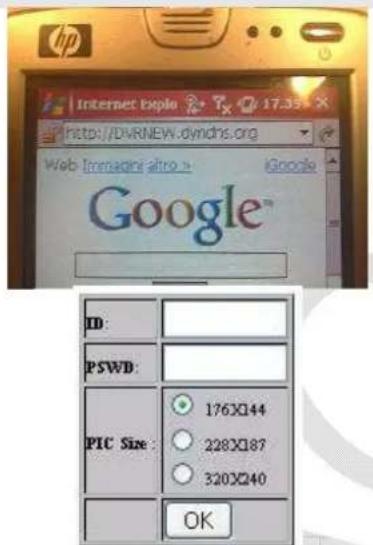

Inserire l'indirizzo web creato con il sito www.dyndns.org ("hostname".dyndns.org) nella barra di ricerca del web browser.

Apparirà una finestra di login nella quale dovranno essere insertiti nome utente e password dell'utente configurato sul DVR.

Scegliere la risoluzione video più adatta alle dimensioni dello schermo del dispositivo mobile e confermare premendo il tasto "OK".

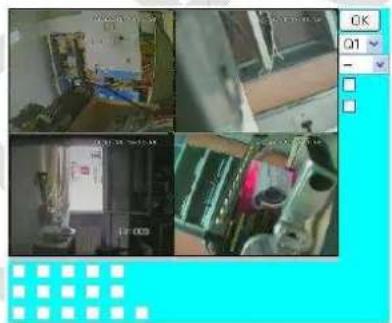

Ora sera possibile accedere alle immagini live del DVR, gestire i reIe d'uscita e conoscere lo stato degli ingressi d'allarme.

7.4 Connessione telecamera PTZ:

Il DVR può essere utilizzato per gestire fine a 4-9-16 telecamere PTZ utilizzando il bus RS-485 (Fig. D:).

For Keyboard

For PTZ Device

Seguire i passi riportati di seguito per collegare correttamente le telecamere:

Fare riferimento al manuale di installmente della telecamera PTZ per configurare il protocollo di communicatesione Pelco-D (o Pelco-P), Baud Rate: 4800 Bps e indirizzo ID (da 1 a 255) che dovrè essere diverso per agli telecamera.

Connettere il BUS RS-485 della telecamera al pannello posteriori del DVR come indicate in figura.

Premere "MENU" quindi "IMPOSTAZIONI" e "RS-232/422/485 Setup" sul DVR per accedere alle impostazioni del BUS RS-485. Inserire lo stesso protocollo di communicatesione (Pelco D) e Baud rate (4800 Bps) impostato nella telecamera.

Premere "MENU" quindi "IMPOSTAZIONI" e "Pre-Camera Setup" sul DVR per accedere alle impostazioni della telecamera. Inserire l'indirizzo ID della telecamera PTZ collegata al rispetto ingresso video sul DVR.

ATTENZIONE: Assicurarsi che tutte le telecamera PTZ abbiano indirizzi ID diversi.

Ora la telecamera è correttamente connessa al DVR e sare possibile gestirne le potenzialità utilizzando il telecomando, mouse o il software installato su PC.

6- Shutdown . pag.31

7- Appendix . . .pag.31

7.1 - Recording table . pag 31
7.2-PC Network connection . 35
7.3 - Mobile phone Network connection PTZ connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4-PTZ connection . . .pag.36

1. Safety warnings:

6- Arret . pag.47
7-Annexe . pag.47

4-Instalacao . pag.74

7- Apendice . pag.80

7.1-Tabela de gravacao.. .pag80
7.2-Conexao de rede . pag.80
7.3 - Conexão com disposítivo móvil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4-Conexao com-camera PTZ .pag.84
