MODE D'EMPLOI Firenze 16.7 DVR FRACARRO

ATTENTION: Ce manuel est une guide rapide pour la première installation du DVR; se reférer à le Manuel d'installation pour les informations completes.

Index:

1-Avertissements de sécurité ..... pag.38
1.1-Contenu de I'emballage . .pag.38

2- Description du produit. pag.39
3- Description des boutons . pag.39

3.1 - Panneau frontal.. .pag.39
3.2-Panneau.arriere.. pag.40
3.3-Telecommande . pag.40
3.4-Souris.. .pag.41

4- Installation . . .pag.41

4.1-Configuration du disque dur . pag.42
4.2 Demmarage et arrét . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 -Premier access à le DVR . pag.43

5- Utilisation de base du DVR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 - Recherche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2-Backup . pag.46
5.3 - Affichage des images . pag.47

7.1 - Connexion à le réseau Ethernet/Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2-Connexion au reseau de telephone mobile.. pag.48
7.3-Connexion camera PTZ.. .pag.52
7.4-Connexion camera PTZ.. .pag.53

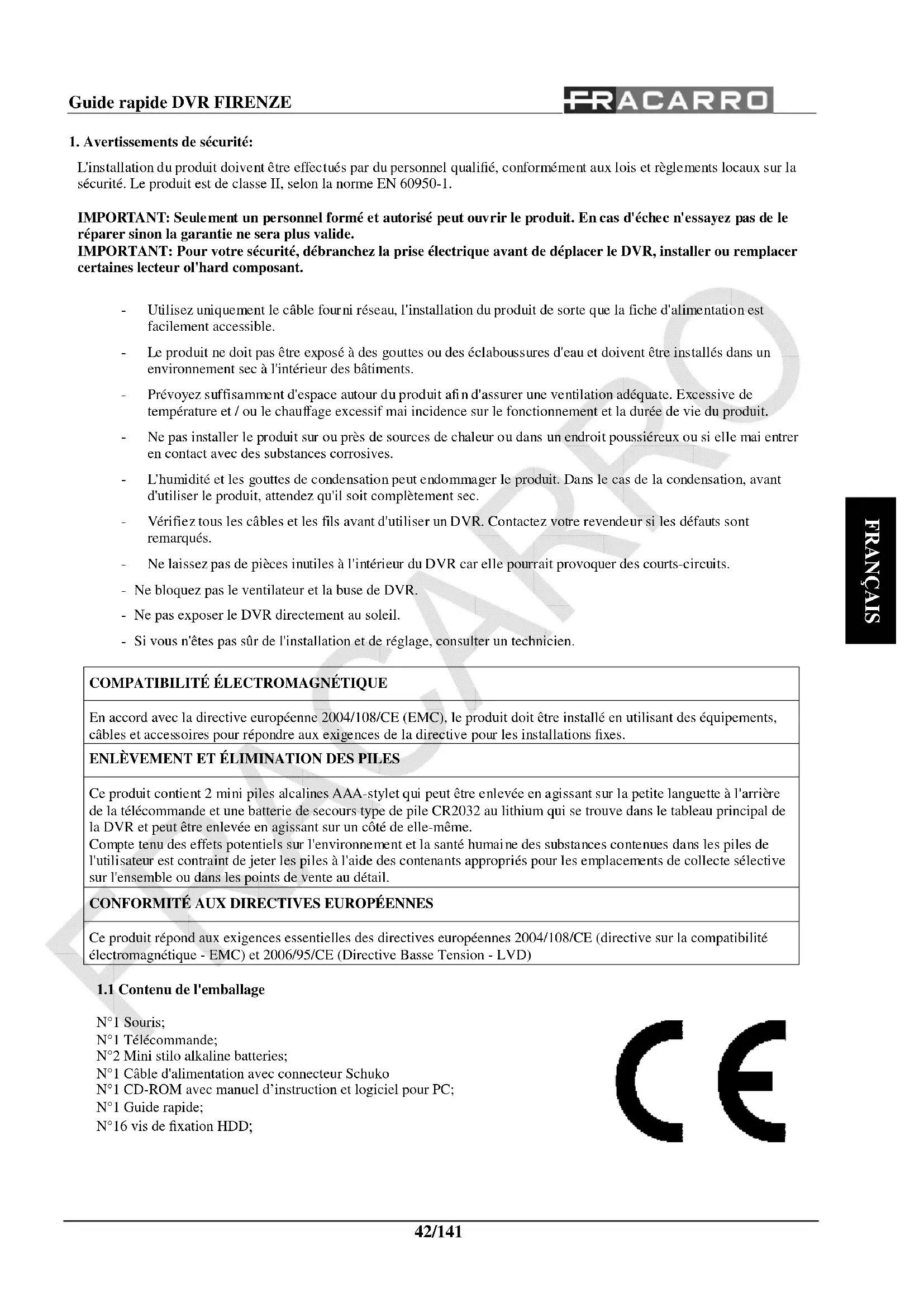

1. Avertissements de sécurité:

L'installation du produit doit être effectuels par du personnel qualifié, conformément aux lois et règlements locaux sur la sécurité. Le produit est de classe II, selon la norme EN 60950-1.

IMPORTANT: Seulement un personnel formé et autorisé peut ouvrir le produit. En cas d'éché c n'essayez pas de le réparer sinon la garantie ne sera plus valide.

IMPORTANT: Pour toute sécurité, débranchez la prise électrique avant de déplacer le DVR, installer ou remplaçer certaines lecteur ol'hard composant.

• Utilisez uniquement le cable fourni reseau, l'installation du produit de sorte que la fiche d'alimentation est facilement accessible.
  Le produit ne doit pas etre expeote a des gouttes ou des eclaboussures d'cau et doit etre installés dans un environnement sec a l'intérieur des batiments.
• Prévoyez suffisamment d'espace autour du produit affin d'assurer une ventilation adequate. Excessive de température et / ou le chauffage excessif mai incidence sur le fonctionnement et la durée de vie du produit.
• Ne pas installer le produit sur ou pres de sources de chaleur ou dans un endroit poussiereux ou si elle mai entree en contact avec des substances corrosives.
  L'humidité et les gouttes de condensation peut endommager le produit. Dans le cas de la condensation, avant d'utiliser le produit, attende qu'il soit complètement sec.
  Vérifiez tous les cables et les fils avant d'utiliser un DVR. Contactez votre revendeur si les défauts sont remarqués.
• Ne laisseriez pas de pieces inutiles à l'intérieur du DVR car elle pourrait provoquer des courts-circuits.
• Ne bloquez pas le ventilateur et la buse de DVR.
• Ne pas exposer le DVR directement au soleil.
• Si vous n'étés pas sur de l'installation et de réglage, consulter un technicien.

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

En accord avec la directive européen 2004/108/CE (EMC), le produit doit être installé en utilisant des équipements, cables et accessoires pour répondre aux exigences de la directive pour les installations fixes.

ENLÈVEMENT ET ÉLIMINATION DES PILES

Ce produit contient 2 mini piles alcalines AAA-stylet qui peut être enlevée en agissant sur la petite languette à l'arrière de la télécommande et une batterie de secours type de pile CR2032 au lithium qui se trouve dans le tableau principal de la DVR et peut être enlevée en agissant sur un côté de celle-même. Compte tenu des effets potentiels sur l'environnement et la santé humaine des substances containues dans les piles de l'utilisateur est contraint de jeter les piles à l'aide des contenants appropriés pour les emplacements de collecte sélective sur l'ensemble ou dans les points de vente au détail.

CONFORMITÉ AUX DIRECTIVES EUROPÉENNES

Ce produit répond aux exigences essentielles des directives europeennes 2004/108/CE (directive sur la compatibilité électromagnétique - EMC) et 2006/95/CE (Directive Basse Tension - LVD)

1.1 Contenu de l'emballage

N^1 Souris;
N^1 Telecommande;
N^2 Mini stilo alkaline batteries;
N^1 Cable d'alimentation avec connecteur Schuko
N^1 CD-ROM avec manuel d'instruction et logiciel pour PC;
N^1 Guide rapide;
N^16 vis de fixation HDD;

2. Description du produit

L'enregistreur numérique (DVR) video/audio FIRENZE est concu pour des systèmes d'installations avances et secures et peut s'interfacer avec plusieurs types de moniteurs, PC et smartphones. Le nouveau type de compression dynamique et la possibilité deCHOISIR LA QUALITE D'enregistrement assurent une longue durée de I'enregistrement sur le disc dur et une bonne qualite des images pendant le playback.

Le nouveau processeur permettre a le DVR d'effectuer six differents operations: enregistation simultanee, realtime live display, playback, sauvegarde, contrôle et access a distance.

Le nombre élevé de trame pour l'enregistrement permettra d'enregistrer en temps réel.

On peut gérer le DVR par le panneau frontal, telecommande, clavier externe, clavier virtual et interface web avec Pc ou smartphone.

Les deux sorties à relais sont activables par les entrées d'alarme, detection de movement, perte du signal video, événements de système ou par le téléphone portable ou l'interface web.

3.Description des boutons

3.1 Panneau frontal (voir la figure 1)

N°	Bouton	Fonction	N°	Bouton	Fonction
1	Alpha-touches numériques	Utilisé pour entrer du texte	12	STOP	Arrêté la lecture
2	PAGE	Affichage en multi-split-windows	13	USB Mouse	USB mouse connector
3	CALL	Basculez vers ou de retour de l'affichage plein écran	14	PLAY/ PAUSE	Lecture ou pause de la lecture
4	MODE	Basculer entre le mode direct et diffusion	15	X2/ GOTO	PTZ gestion
5	Vol/ Zoom +/-	Régler le volume et le zoom	16	USB	Connecteur USB
6	SPLIT Windows +/-	Previos / Split fenêtre suivante	17	DOWN / DEL	Déplacer le curseur vers le bas ou l'inclinaison de l'appareil photo ou Supprimer
7	ENTER	Entrez le	18	Remote IR sensor	Détecteur IR
8	MENU / ESC	Affichage ou ESC dans le menu	19	MUTE/ NEXT	Déspectiver audio, gestion PTZ
9	UP / BS	Déplacez le curseur ou Incliner vers le haut de l'appareil photo ou Retour arrêté	20	DVR IR Switch	Set ID DVR pour la télécommande
10	PTZ	PTZ gestion	21	SEQ	Mode de démarrage SEQ
11	LEFT / RIGHT	Déplacez le curseur ou pour déplacer laamera		SEARCH	Commencez votre recherche en mode
12	LEDs	Indicateurs pour Power, HDD, montant net		Alarm reset	Alarme bouton réinitialisation
13	Jog/ Shuttle	La lecture de gestion		REC	Touché REC
14	COPY	Démarrer ou arrêté de sauvegarde		DVD optional	Graveur de DVD en option

3.2 Panneau arrêté (voir la figure 2):

N Connecteur	N Connecteur
1 Connecteur d'entrée video BNC 13 Connecteurs d'entrée d'alarme
2 Connecteur de sortie video BNC 14 Sortie d'alarme Connecteurs
3 4 Connecteur d'entrée audio RCA 15 Ethernet Connector
4 2 Connecteur de sortie audio RCA 16 NTSC / PAL Selector Switch
5 Terminaison 75Ω 17 Connecteur USB
6 Sortie moniteur principal Connecteurs 18 Connecteur eSATA
7 MAIN-AUX Connecteurs	19 Ventilateur de refroidissement
8 Call Monitor Connecteur de sortie	20 Power Switch
9 APPEL AUX-Connecteurs	21 Power Cord Inlet
10 Connecteur RS-232	22 Connecteur VGA
11 RS-422/485 Selector Switch	23 Capteur de télécommande connecteur
12 RS-422/485 Connector

3.3 Telecommande (voir la figure 3):

La télécommande est un accessoire pour faciliter les opérations de l'utilisateur et permet de gérer jusqu'à 4 DVR. La distance de fonctionnement est d'environ 10 metres sans obstacle.

N°	Key	Function	N°	Key	Function
1	Alarm Reset	Arrêté événem. d'alarme	14	ENTER	Droite
2	REC	Start/Stop enregistrement	15		Bouton de confirmation
3	Rewind	16	MUTE/NEXT	Active ou désactive audio/Next
4	Forward	17	X2/GOTO	Niveau de zoom/ aller à "preset"
5	Play step by step	18	+	Réglage du volume ou du niveau de zoom
6	Commence backup ou copie informations	19	+	Change le mode de visualisation
7	Play/pause	20	1 2/3/4 5/6 8/9 10/11 12/13 14/15 16/17 18/19 20/21 22/23 24/25	Entrez, nombres ou côdes
8	Stop	21	MODE	Change entre Live et Playback mode
9	Accès à le menu principal	22	SEQ	Passé ou returné à le mode sequence
10	Accès à le menu de gestion des caméras PTZ	23	CALL	Passé ou returné à le mode à écran entier
11	Haut/Backspace	24	SEARCH	Affiche le menu de recherche
12	Bas/Delete	25	SÉlectionnez le DVR être contrôle par la télécommande

13

Gauge

3.4 Souris:

Le DVR peut etre facilement ger par la souris. Bouger le curseur en bas de 1'ecran pour afficher le menu de configuration.

4 Installation:

4.1 Configuration du disque dur (HDD):

Suivre les etapes suivantes pour une correcte installation d'un ou plus d'HDD ou du graveur DVD dans le DVR.

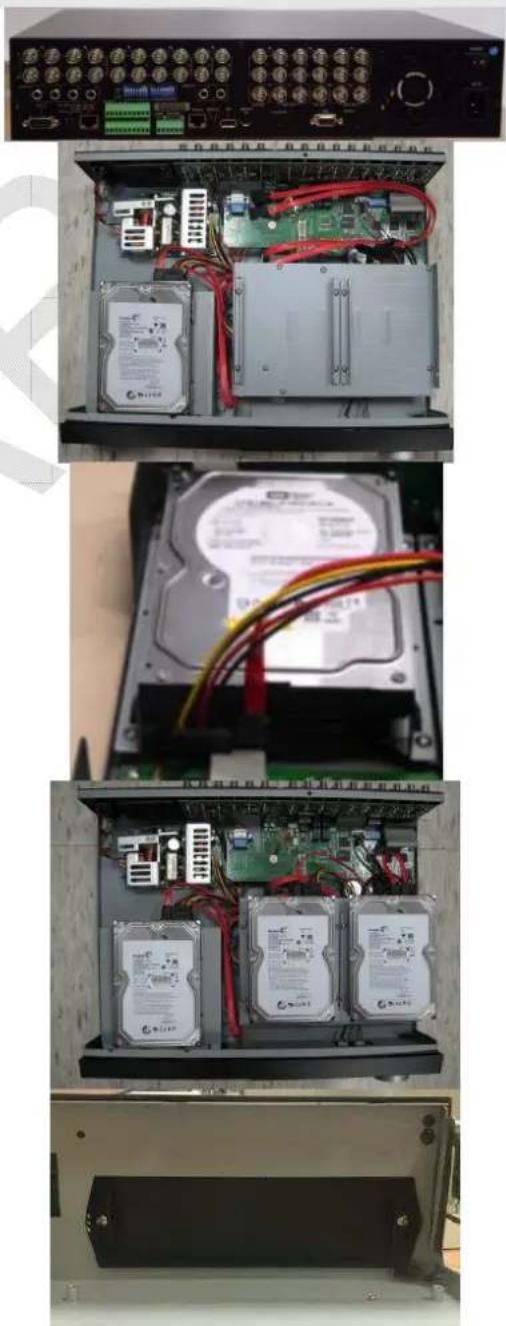

N^ Instructions Picture

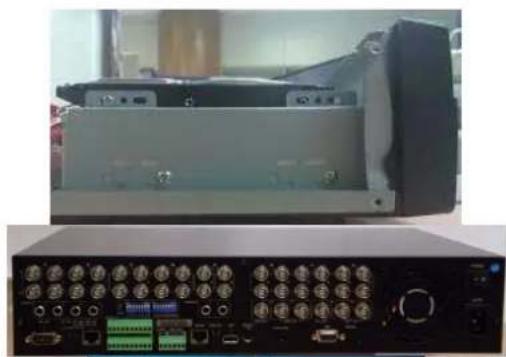

1 Placer le DVR sur le banc de travail et débrancher tous les câbles
2 Retirer toutes les vis (7) à l'arrière (3) et à le panneau l'etal (2+2).
3 Retirer le couvercle comme indiqué.
4 Prendre (entre les accessoires) les 2 appuis et les fixer sur le disque dur en utilisant les 4 vis.

5 Prende (entre les accessoires) les 4 vis et fixer le disc dur sur le DVR; connecter les cables de données et de l'alimentation
6 Retourner à l' étape 4 pour installer les 3 disques dur optionales, qui seront connectés comme en figure.
7 Il y a la possibilité d'installer, en option, ungraveur de DVD, qui sera place dans le logement de le troisieme disque dur. Pour installer ce dispositif enlever les 2 vis et le couvercle en plastique.

1. Prende (entre les accessoires DVR) les 2 appuis, les fixer sur le graveur de DVD et installer le dispositif sur le DVR en connectent les cables des données et d'alimentation.
   9 En utilisant toutes les vis fermer le couvercle, connecter le moniteur et l'alimentation. Maintenant, le DVR est installé et préta l'emploi. Se reférer au manuel d'installation pour régler l'heure et formater tous les disques dur.
   10 Tournez sur le DVR utilisant la Bottom pertinente sur le panneau arrêté du DVR. Le DVR affiche le message: "Non formaté disques durs trouvés. Ne vous souhaitez formater maintainant? [ENTRER]: Oui, [Echap]: Annuler". ENTRER Appuyez sur la touche [] pour formater le disque dur.

4.3 premier accès au DVR:

• Connexion

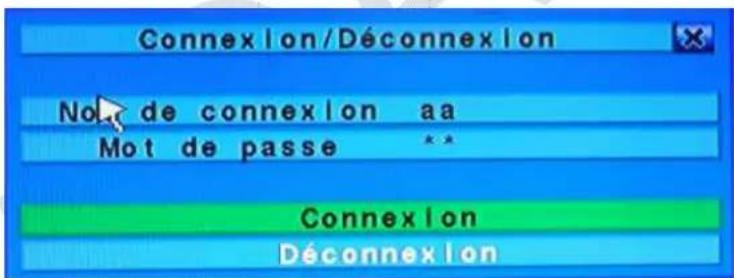

Après avoir allumé le magnétoscope numérique, appuyez sur le bouton "MENU", puis déplacez le curseur sur l'icone "Connexion / Déconnexion" et appuyez sur "ENTRER".

Entrez maintainant le nom et le mot de passer. Paramétres de l'usine de 1 'installateur a un nom d'utilisateur: "AA" et mot de passer "11". Déplacez le curseur sur "Login" et confirmez en appuyant sur "ENTRER".

Il existe trois niveaux de mot de passer dans le système, y compris: Administrateur (plus élevé), superviseur et l'opérateur (plus bas). L'opérateur peut utiliser l'affichage video en direct, le contrôleur d'affichage video en direct, la lecture des images et d'archivage, et le tout administrateur.

ATTENTION: Le réglage d'usine du DVR suffit d'un seul utilisateur configué en tant qu'administrateur. Afin d'accroître le niveau de sécurité que vous devez utiliser que l'utilisateur que pour le premier accès et changer le mot de passage des que possible.

ATTENTION: En cas de perte du mot de passage système s'il vous plaît contacter votre distributeur local qui prendra contact avec Fracarro Radioindustrie SpA

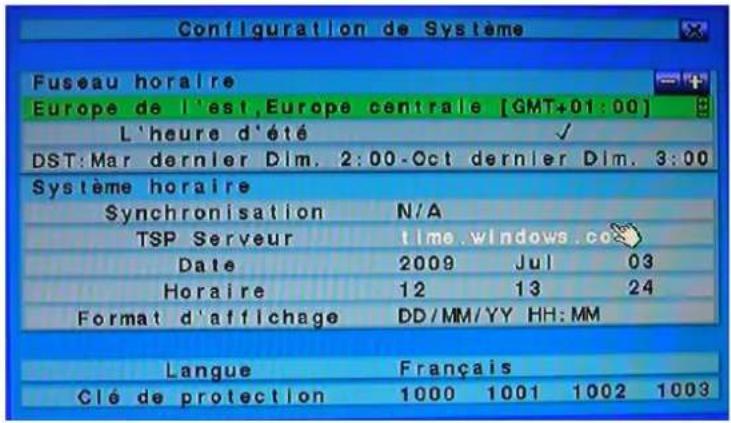

• Régler la langue

Suivre fidèlement les étapes ci-dessous pour configurer la langue du DVR :

1. Appuyez sur le bouton "MENU" pour acceder au menu de configuration;
2. Déplacez le curseur sur "SETUP" et confirmez en appuyant sur "ENTRER";
3. Déplacez le curseur sur le «systeme» et confirmez en appuyant sur "ENTRER";
4. Utiliser les touches fléchées déplacent le curseur vers le «langage» et appuyez sur les touches "+" pour définir la langue souhaitée;
5. Appuyez sur le bouton "MENU" pour revenir au menu précédent, le DVR sera invite à enregistrer les paramétres en appuyant sur la touche "ENTRER";

6. Appuyez sur "ENTRER" pour confirmer le changement de langue. Le système va redémarrer avec les nouveaux paramètres.

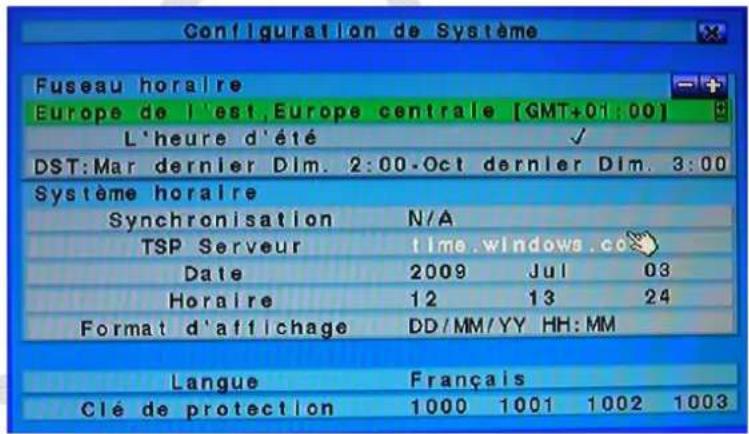

7. Ajuster la date / heures:

Suivre fidèlement les étapes ci-dessous pour régler la date / heures:

1. Appuyez sur le bouton "MENU" pour acceder au menu de configuration;
2. Déplacez le curseur sur "SETUP" et confirmez en appuyant sur "ENTRER";
3. Déplacez le curseur sur le «systeme» et confirmez en appuyant sur "ENTRER";
4. Utiliser les touches flechées déplacent le curseur à la "DATE" et en utilisant les touches "+" régler l'année, le mois et le jour;
5. Utiliser les touches flechees deplacent le curseur sur "Time" et en utilisant les touches +/- regler l'heure;

6. Appuyez sur le bouton "MENU" pour revenir au menu précédent, le DVR sera invite à enregistrer les paramétres en appuyant sur la touche "ENTRER";

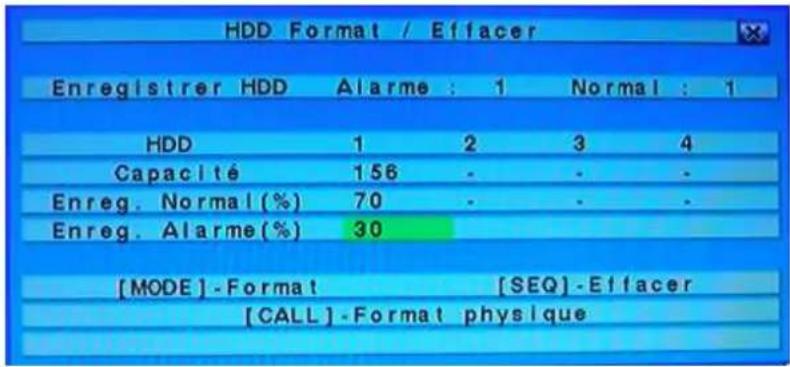

7. Formatage du disque dur:

Suivre fidèlement les étapes ci-dessous pour formater le disque dur:

1. Appuyez sur le bouton "MENU" pour acceder au menu de configuration;
2. Déplacez le curseur sur "SETUP" et confirmez en appuyant sur "ENTRER";
3. Déplacez le curseur sur la rubrique "HDD" et confirmez en appuyant sur "ENTRER";
4. Appuyez sur le bouton "MODE";
5. Appuyez sur la touche "" pour formater le disque dur entier;
6. Appuyez sur "ENTRER" pour confirmer l'opération;

7. Appuyez sur le bouton "MENU" pour revenir au menu précédent.

8. Réglage de la notice:

Le DVR permet les modes d'enregistrement différents: alarmé, le mouvement, continu ou régulier. En utilisant le dernier mode, l'administrateur système peut définir, pour chaque heures de la période, le type d'enregistrement.

Afin de personnelier les enregistements programmes chaque jour est divisé en un maximum de 16 segments (T1, ..., T16), qui peut être configuré en 3 modes d'enregistrement différents au besoin: l'enregistrement video, audio + enregistrement video ou l'absence de l'enregistrement.

REMARQUE: Le DVR est programmé en usine pour enregistrer en permanence pendant toute la période.

Suivre fidèlement les étapes ci-dessous pour définir la planification:

a. Appuyez sur le bouton "MENU" pour acceder au menu de configuration;
b. Déplacez le curseur sur "SETUP" et confirmez en appuyant sur "ENTRER";
c. Déplacez le curseur sur la rubrique "Enregistrement programme" et confirmez en appuyant sur "ENTRER";
d. Appuyez sur la touche "MODE";

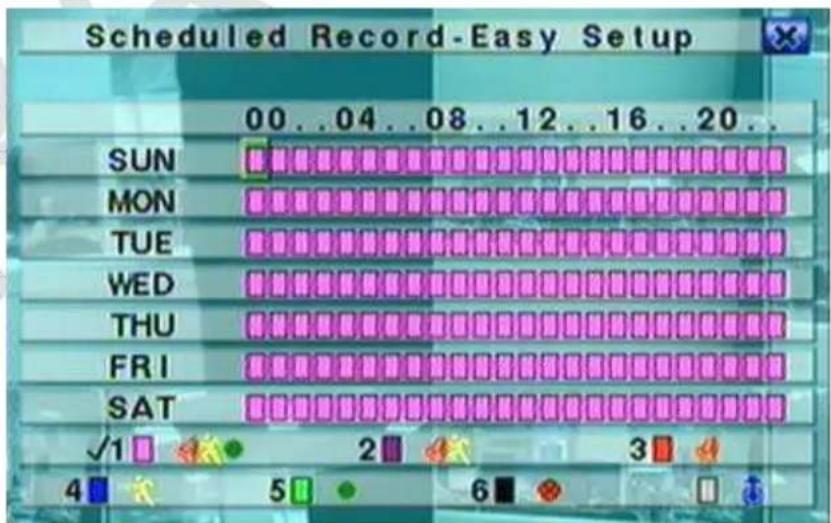

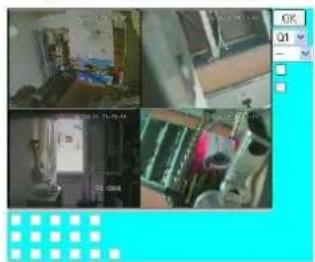

e. L'écran suivant apparait:

Cet écran donne à l'administrateur un moyen simple et rapide pour lancer l'enregistrement horsaire. Pour chaque heures de la semaine, vous pouvez définir un mode d'enregistrement différents à désir entre: Alarme + motion + Normal, Alarme + motion, Alarme, Motion, normal, et pas d'inscription. Dans tous les cas seront enregistrées à la fois la vente et l'audio.

Description de la pièce:

Appuyez sur ces boutons pour déplacer le curseur.

■ Numériques 1-6 (souris: Cliquez sur le bouton gauche de la souris)

Appuyez sur ces touches pour selectionner le mode d'enregistrement. Appuyez sur la touche ENTER pour activer le mode. Les procedures d'enregistrement sont les suivantes: "1" - Alarme + motion + Normal, "2" - Alarme + motion, "3" - Systèmes d'alarme, "4" - Motion, "5" - Normal, "6" - No enregistrement.

+/- (Souris: Cliquez sur le bouton gauche de la souris)

Appuyez sur ces touches pour selectionner l'intervalle de temps souhaite. Appuyez sur la touche ENTER pour activer le mode d'enregistrement selectionné gamme.

ESC (souris: cliquez le bouton droit)

Appuyez sur ce bouton pour quitter cet écran et revenir à l'année précédente. Les segments de temps canalisera jour en conséquence.

5 L'utilisation de base du DVR:

5.1 Recherche:

Le DVR permettent 4 façons différentes à la recherche de l'image comme: recherche par le temps, une recherche par événement, de recherche à puce ou de recherche sur les fischiers archivés.

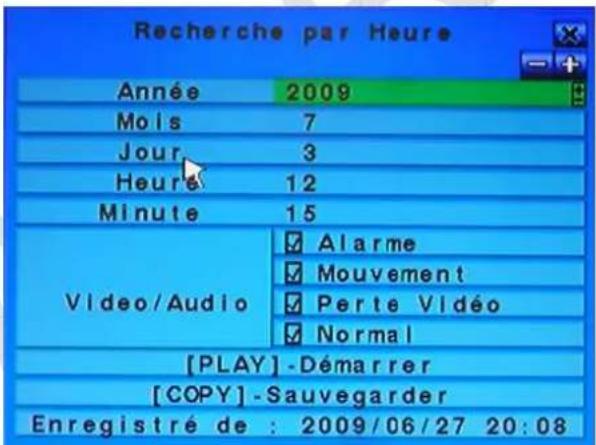

L'écran de « recherche par TIME», sur le fond, indique la date à laquelle l'enregistrement a commencé il est donc possible de savoir combien de temps est l'enregistrement et Sélectionnez une date précise pour la recherche de l'image. Il est possible de réduire le temps de recherche en sélectionnant le type d'enregistrement comme d'alarme, de mouvement, perte video ou Normal.

Suivre fidèlement les étapes ci-dessous pour faire une recherche d'images:

1. Appuyez sur "Recherche" pour acceder au menu de recherche;
2. Déplacez le curseur sur «RECHERCHE PAR TEMPS" et confirmez en appuyant sur "ENTRER";
3. Déplacez le curseur sur la rubrique "Année", "month", "Date", "heure" et "minute" pour sélectionner la date de début de la recherche en utilisant les touches +/-;
4. Déplacez le curseur sur les rubriques «alerte», «mouvement», «perte de signal videoe" et "NORMAL" pour selectionner le type d'enregistrement que vous souhaitez effectuer une recherche en utilisant les boutons "+"/-.
5. Appuyez sur "PLAY" pour démarrer la lecture;
6. Appuyez sur " et"▶" pour augmenter ou diminuer la vitesse d'affichage et le bouton"▶/"[pourmettre en pause ou jour de la video;
7. Appuyez sur la touche «STOP» pour quitter le mode de lecture.

5.2 Backup:

Le DVR permet de sauvegarder de la video / enregistrement audio sur différents types de périhériques externes USB comme

pendrive, auto-alimenté disque dur ou DVD enregistrable. S'il vous plaît se référer à la section précédente pour savoir comment installer et racorder tous les apparêls:

1. Appuyez sur le bouton "Rechner";
2. Déplacez le curseur sur «RECHERCHE PAR TEMPS" et confirmez en appuyant sur "ENTRER";
3. Déplacez le curseur sur la rubrique "Année", "month", "Date", "heure" et "minute" pour sélectionner la date de début de la recherche en utilisant les touches +/-;
4. Déplacez le curseur sur les rubriques «alerte», «mouvement», «perte de signal video" et "NORMAL" pour selectionner le type d'enregistrement que vous souhaitez effectuer une recherche en utilisant les boutons +/-";

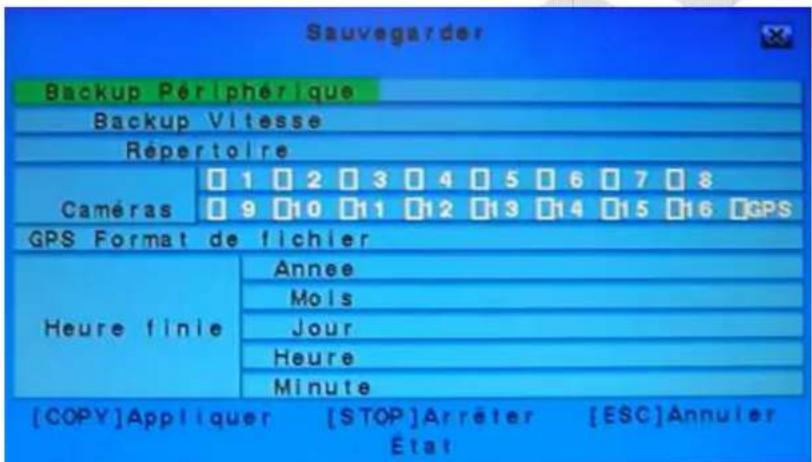

5. Appuyez sur le bouton "Copier";
6. Déplacez le curseur sur «Sauvegarde à grande vitesse" et seLECTIONnez la valeur du taux de sauvegarde de 1 (faible) à 9 (rapide) en utilisant les touches "+"/-".
7. Déplacez le curseur sur «appareils photo» pour selectionner laamera que vous voulez sauvegarder en utilisant les touches "+"/-;
8. Déplacez le curseur sur la rubrique "Annec", "month", "Date", "heurc" et "minute" pour selectionner l'heure et la date de fin de sauvegarde en utilisant les touches +/-;
9. Appuyez sur la "copie" pour lancer la sauvegarde.

Tout au long du processus de sauvage de receive front une icone et un message indiquant I'etat d'avancement de la procedure. Une fois la procedure est necessaire de debrancher le dispositif agissant sur le menu approprié:

1. Appuyez sur le bouton "MENU" pour acceder au menu du système;

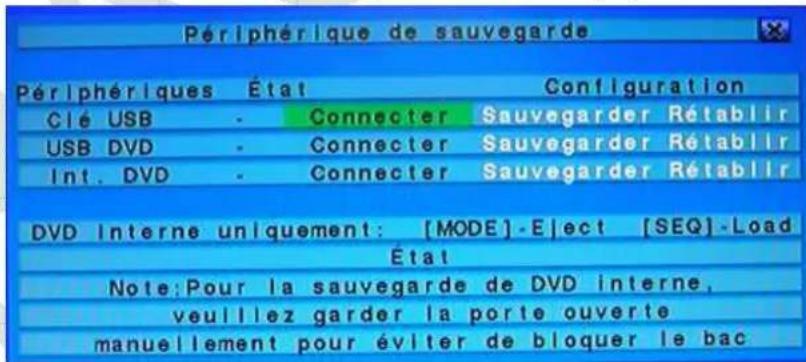

2. Placez le curseur sur "periphérique de sauvegarde" et confirmez en appuyant sur "ENTRER";
3. Déplacez le curseur sur les rubriques "USB Drive, USB DVD" ou "Carte SD" pour sélectionner le type de périhérique connecté et appuyez sur "ENTRER" pour vous déconnecter.
4. A ce stade, vous pouvez déconnecter physiquement le periphréique de sauvcgarde de la DVR.

ATTENTION: Ne retirez pas le DVD tant que la procédure de sauvégarde n'est pas complètement terminé pour éviter d'endommager le lecteur optique.

ATTENTION: Ne retirez pas le périphérique USB avant que le processus de sauvégarde n'est pas complètement terminé.

5.3 Affichage des images:

Lors de la sauvage du DVR create deux dossiers sur l'appareil, l'un contenant les fichiers de sauvage de et autre contenant l'affichage d'images (SelfPlayer). Suivez les étapes ci-dessous pour visualiser les images:

1. Branchez le périphérique de sauvegarde utilisé sur un PC;
2. Lancez le logiciel "Selfplayer" figurant dans le dossier "SelfPlayer";
3. Appuyez sur "Fichier" puis "Ouvrir";
4. Sélectionnéz le fichier que vous poulez afficher (dans le dossier "00001") et validez avec la touche "OPEN".

La sauegarde DVR fractionne la video en plusieurs fichiers d'une taille maximum de 100 Mb qui peut ensuite etre réunis pour former un seul fichier "avi" en utilisant le logiciel "AVICoverter" fournis.

6 Arret:

Avant d'eteindre le magnétoscope numérique, appuyez sur le bouton "MENU", puis "shutdown" et confirmez en appuyant sur "ENTRER". Appuyez sur "ENTRER" de nouveau à une demande de confirmation de la commande. Ce n'est que lorsque le DVR affiche le message «Arrêt complet. Maintenant, vous pouvez désactiver le système, vous pouvez désactiver le DVR utilisant la touche correspondante sur le panneau arrêté du DVR.

7 Annexe:

7.1 Tableau d'enregistrement:

Afin de désir la taille correcte du disque dur à installer sur le DVR est un tableau indiquant la durée d'enregistrement maximal à une résolution CIF (360x288) et la qualité maximal (9) pour chaque type de DVR et de la taille du disque dur:

HDD (GB) DVR FIRENZE (jour)

250 1.6
500 3.1
10006.3
2000 12.6

ATTENTION: Le DVR diviser le disque dur en deux partitions différentes, la plus grande (70% de la capacité maximale du disque dur) est utilisé pour l'enregistrement normal et l'autre (30%) pour les pré-alarme et de pré-enregistrement du mouvement.

7.2 Connexion à le réseau Ethernet/Internet:

Le DVR peut etre connecte au reseau Ethernet ou Internet. Dans les deux cas, il est possible visualiser les images sur tous PC, smartphone ou PDA. Si on utilise un PC, on peut gerer jusqu'a 4 differents DVR par Internet Explorer sans avoir a installer de logiciel. Le nombre de DVR geres avec le meme terminal pousse jusqu'a 10 si on a instalé le logiciel fourni. Dans tous les cas, on peut gerer les deux relais de sortie a distance.

Le premier type de connexion est réalisé par un cable Ethernet du type cross qui connecte le DVR à le PC (Fig.A) ou par un switch, hub ou un routeur (Fig.B):

Fig.A

Fig.B

Dans les deux cas, se référer à la méthode suivante pour configurer la connexion:

Instructions

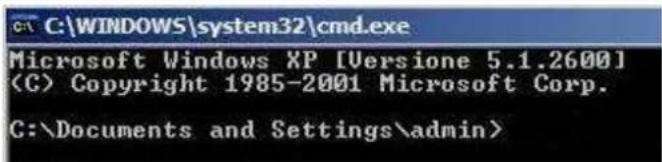

Tout d'abord acceder à un PC connecté à le même réseau de le DVR, acceder à Demarrer / Executer puis entraire "cmd" et appuyer sur Enter. Le prompt de DOS apparait.

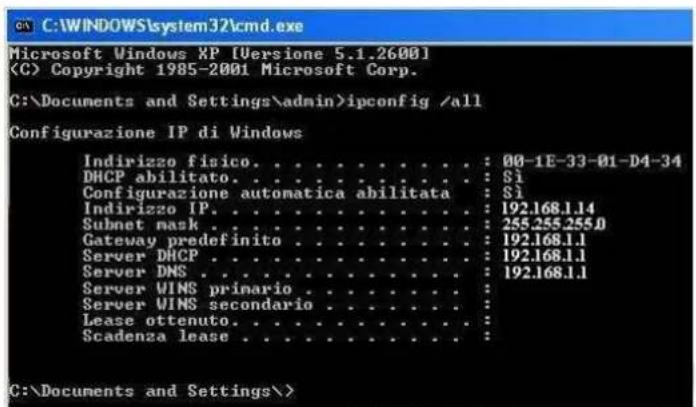

Sur l'écran, entre "ipconfig / all" et appuyer sur Enter. L'écran affiche toutes les informations du réseau du PC et il sera possible de savoir, par ex. le gateway (ex. 192.168.1.1), Subnet Mask (255.255.255.0) et l'adresse IP du PC (ex. 192.168.1.14).

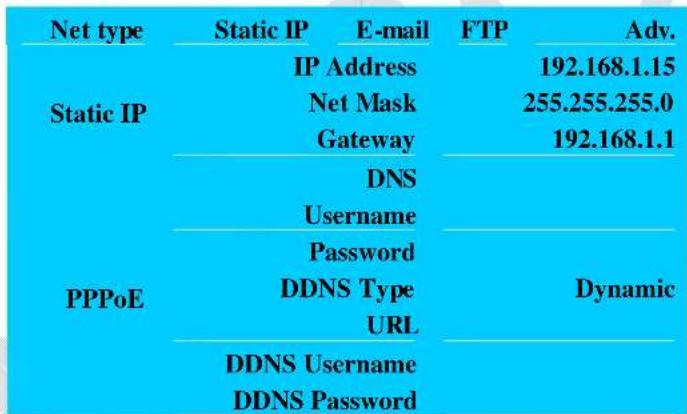

Revenir à le DVR, appuyer MENU puis SETUP et infin NETWORK SETUP pour acceder à la Configuration de réseau du DVR. Entrer une adresse IP (ex 192.168.1.15) qui ne soit pas utilisé par les autres péripériques du réseau et le même Gateway (Ex. 192.168.1.1) et Net mask (Ex. 255.255.255.0) de l'ordinateur.

ATTENTION: l'adresse IP qui sera attribuée à le DVR doit être différente de l'adresse du PC seulement dans le dernier numéro.

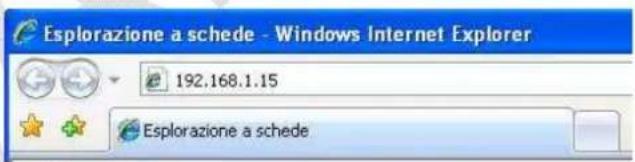

Entrer l'adresse IP de le DVR (Ex. 192.168.1.15) dans la barre de recherche d'Internet Explorer et appuyer sur Enter.

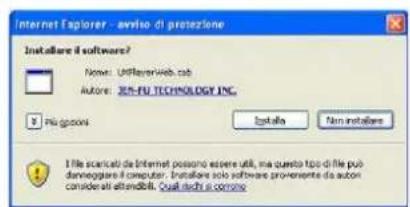

Le navigateur vous demandera d'installer le contrôle ActiveX, confirmer la demande. La connexion peut etre interrompue par le firewall ou l'antivirus. Verifier quils ne sont pas actifs.

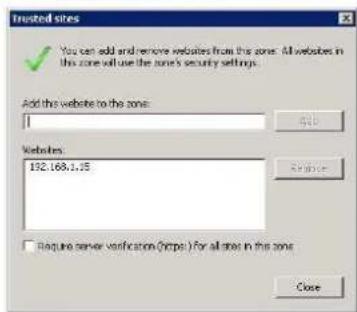

Si le navigateur n'affiche pas l'image, insérer l'adresse IP du DVR dans le menu "Sites de confiance".

Après avoir terminé la configuration, le navigateur affiche une fenêtre de connexion (voir à côte).

Insérer le code d'utilisateur (UserID) et le mot de passé de l'utilisateur que accédera à le DVR.

ATTENTION: L'utilisateur par défaut est aussi Administrator et il a User ID: aa et password: 11

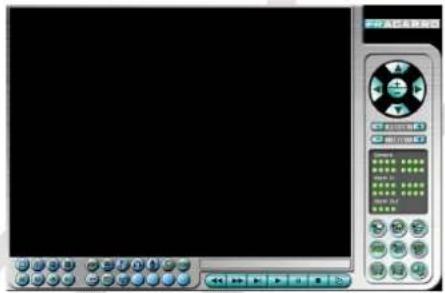

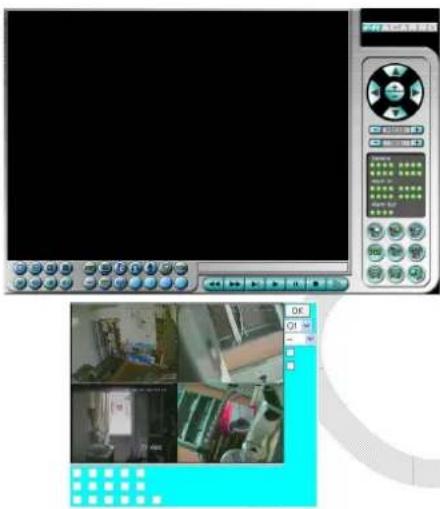

Maintenant, on peut acceder à l'interface Internet du DVR. Voir le manuel de l'utilisateur pour connaître toutes les fonctionnalités disponibles.

En utilisant un smartphone, PDA ou tout autre navigateur que Internet Explorer, on peut acceder à l'interfacewap du DVR.

ATTENTION: Si la connexion est réalisée par un cable cross ne pas insérer l'adresse Gateway.

Maintenant, le DVR est correctement connecté au réseau Ethernet; si la connexion est réalisée au moyen d'un routeur il est possible de connecter le DVR par Internet et afficher les mêmes informations sur le réseau Internet (Fig. C):

Suivre les étapes ci-dessous pour configurer les paramètres de connexion:

Instructions Image

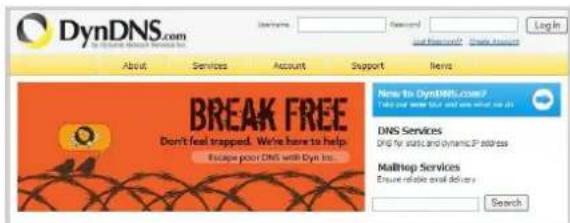

Acceder au site www.dyndns.org et creer un nouveau compte gratuity en appuyant sur "Create Account".

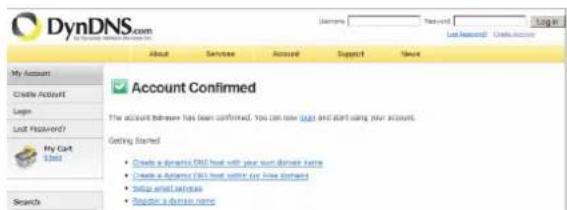

Un E-mail avec toutes les informations sera envoyee a l'adresse e-mail inseree. Suivre les instructions pour activer le nouveau compte.

Insérer username et password du nouveau compte dynds.

Cliqueur sur "Add Host Services"

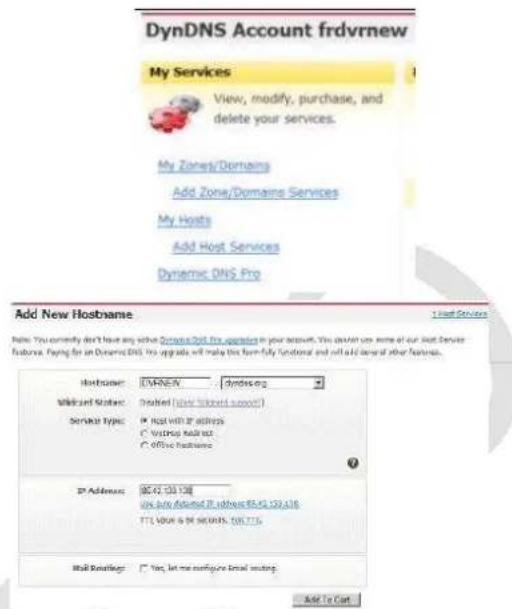

Selectionner un nouvel Hostname du DVR, cliquer sur "Use auto detect IP Address" («Utiliser la détction automatique des adresses IP") et confirmer toutes les demandes d'activer le nouvel host.

En utilisant Internet Explorer entre l'adresse IP du router (Gateway) et appuyer sur Enter. OnDemandera d'entrez rIuser ID et la password du router. Cesles informations se trouvent dans le manuaI d'emploi de I'appareil.

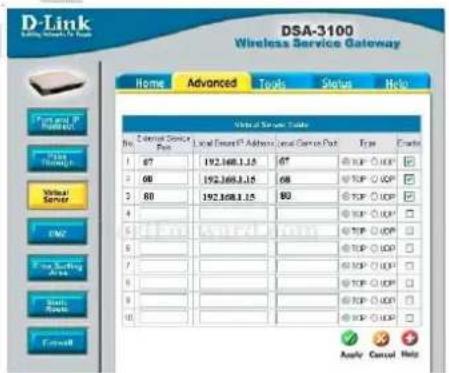

Suivre le manuel d'installation du router pour creer une regle pour les portes 67, 68 et 80 pour l'adresse IP du DVR et le protocole TCP.

NOTE: se référer à le site www.portforwarding.com pour les informations sur une propre configuration du router.

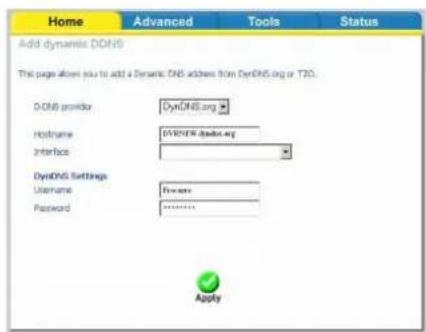

Suivre le manuel d'installation du router pour entrer les informations DDNS: username, password et l'hostname du DVR.

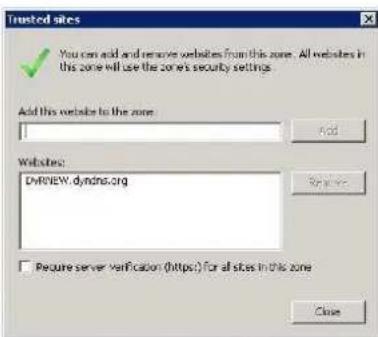

Maintenant, le DVR est correctement connecté au réseau Internet. S'assurer que l'adresse IP du DVR soit inséré sur les "Trusted sites"/Sites de confiance" d'Internet Explorer

Entrer l'adresse web obtenu par le site www.dyndns.org ("hostname".dyndns.org) sur la barre de recherche d'Internet Explorer: il sera possible visualiser l'interface web du DVR.

7.3 Connexion au réseau de téléphone mobile:

Les images de le DVR peuvent etre visualises en utilisant un telephone mobile, smartphone ou PDA connecte au réseau Internet. Suivre les etapes ci-dessous pour creer la connexion:

Instructions Image

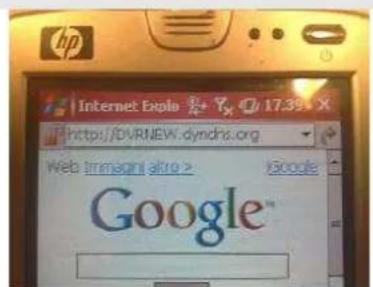

Entrer l'adresse web obtenu par le site www.dyndns.org (‘hostname’.dyndns.org) sur la barre de recherche du navigateur du téléphone mobile ou PDA.

Le DVR demandera à l'utilisateur d'entrée username et password configures sur le DVR.

Choisir la meilleure résolution d'image pour l'écran du téléphone mobile ou PDA; enfin, appuyer sur "OK".

Maintenant, il sera possible de visualiser l'image sur le téléphone mobile ou PDA,GERER les sorties a relais et connaître I'etat des entrées d'alarme.

7.4 Connexion Camera PTZ:

Le DVR peut être utilisé pour générer jusqu'à 4-9-16 cameras PTZ en utilisant le BUS RS-485 (Fig. D).

For Keyboard

For PTZ Device

Suivre les étapes ci-dessous pour connecter les caméras PTZ à le DVR:

Instructions Image

Suivre les instructions du manuel de laamera PTZ pour configurer le protocole Pelco-D (ou Pelco-P), Baud rate de 4800 bps et 1'adresse ID (de 1 à 255) qui devra être différente pour chaqueamera. Connecter le BUS RS-485 de laamera sur le panneau arrêté du DVR.

Appuyez sur "MENU", puis "SETUP" et "RS-232/422/485 Setup" sur le DVR pour acceder à la configuration du BUS. Entrer le même protocole (Model) et baudrate de la camera PTZ.

Appuyez sur "MENU", "SETUP" et "pré-Camera Setup" sur le DVR et entrez l'adresse ID de chaque camera PTZ connectée à la rispettive entrée video sur le DVR.

ATTENTION: verifier que toutes les cameras ont differentes ID Adresse.

Maintenant, laamera est correctement connectee a le DVR et il est possible de la gerer a l'aide de la telecommande, souris ou du logiciel PC.
