MANUAL DE UTILIZADOR WX4046HT WORX

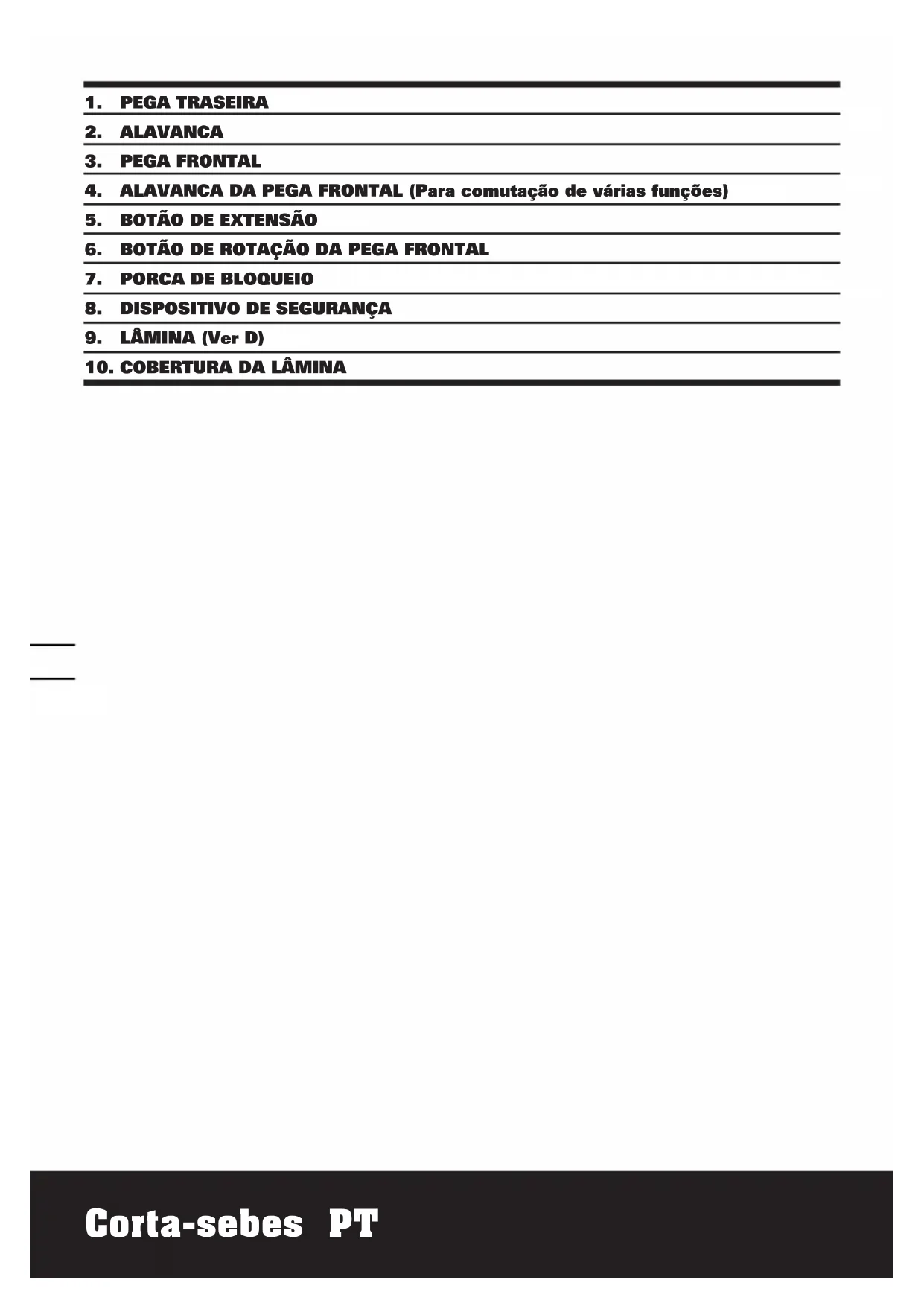

4. ALAVANCA DA PEGA FRONTAL (Para comutação de várias funções)

5. BOTÃO DE EXTENSÃO

6. BOTÃO DE ROTAÇÃO DA PEGA FRONTAL

DADOS TéCnICOS Tipo WX4046HT/WG200E/WG201E/WG204E (2-designação de aparelho mecânico, representativo de Corta-sebes) DADOS SOBRE RUÍDOS E VIBRAÇÕES (WX4046HT) Pressão de som avaliada L

: 87dB(A) K=1dB(A) Potência de som avaliada L

: 96dB(A) Use protecção de ouvidos quando a pressão for superior a 80B(A) Vibração característica ponderada 2.51m/s

DADOS SOBRE RUÍDOS E VIBRAÇÕES (WG200E WG201E WG204E) Pressão de som avaliada L

: 85dB(A) K=3dB(A) Potência de som avaliada L

: 99dB(A) Use protecção de ouvidos quando a pressão for superior a 80B(A) Vibração característica ponderada 3.76m/s

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: Nº do modelo WX4046HT WG200E WG201E WG204E Tensão nominal 220-240V~50/60Hz Entrada nominal 400W 450W 500W 600W Diâmetro de corte 20mm 20mm 24mm 24mm Comprimento da lâmina 46cm 51cm 53cm 53cm Velocidade nominal em vazio 3200/min 3200/min 3200/min 3400/min Acção da lâmina Acção dupla da lâmina Período de tempo para paragem da lâmina <1s Duplo isolamento /II Diâmetro de corte 4.3kg 4.4kg 4.4kg 4.4kgCorta-sebes PT

O modo como a ferramenta é utilizada, os materiais a perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções. Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de Utilize SEMPRE formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável) Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Evite utilizar ferramentas a temperaturas de 10

C ou inferior. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias. ACESSÓRIOS Dispositivo de segurança 1 Cobertura da lâmina 1 Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.5958 Corta-sebes PT

AVISOS GERAIS DE SEGURAnÇA DE FERRAMEnTAS ELéCTRICAS ATENÇÃO: Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por corrente eléctrica (com cabo de alimentação) ou ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1. LOCAL DE TRABALHO

a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes. b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases. c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

2. SEGURANÇA ELÉCTRICA

a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa. c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico. d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico. e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico. f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3. SEGURANÇA DE PESSOAS

a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves. b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões. c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramentaCorta-sebes PT

à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes. d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões. e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas. f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo, vestuário e luvas afastados de peças em movimento. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento. g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.

4. UTILIZAÇÃO E MANUTENÇÃO DA

FERRAMENTA ELÉCTRICA

a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida. b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada. c) Desligue a ficha da fonte de alimentação e/ou remova a bateria da ferramenta antes de proceder a quaisquer ajustes, antes de mudar de acessórios ou antes de guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta. d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Faça a manutenção de ferramentas eléctricas. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas. f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.

5. ASSISTÊNCIA TÉCNICA

a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta. AVISOS DE SEGURANÇA PARA O CORTA- SEBES:

• Mantenhaocorpoafastadodalâmina de corte. Não remova o material cortado ou segure no material que pretende cortar quando as lâminas estiverem em funcionamento. Certifique-se de que o botão de alimentação está desligado ao retirar6160 Corta-sebes PT

do corta-sebes material que esteja encravado. Um breve momento de distracção durante a utilização do corta- sebes pode resultar em graves ferimentos pessoais.

• Segurenocorta-sebespelapegae com a lâmina de corte parada. Ao transportar ou ao guardar o corta- sebes, coloque sempre a cobertura do mesmo. Um correcto manuseamento do corta-sebes reduz a possibilidade de ferimentos causados pela lâmina de corte.

• Mantenhaocaboafastadodaáreade corte. Durante a utilização do corta-sebes, o cabo pode ficar escondido na vegetação e ser acidentalmente cortado. REGRAS DE SEGURAnÇA ADICIOnAIS

1. Utilize o corta-sebes apenas durante o dia

ou com uma boa luz artificial.

2. Saiba como parar o corta-sebes

rapidamente numa emergência.

3. Nunca segure no corta-sebes pelo

dispositivo de segurança.

4. Nunca utilize o corta-sebes se o dispositivo

de segurança estiver danificado ou se este não estiver devidamente colocado.

5. Desligue a ficha da tomada eléctrica antes

de passar o corta-sebes a outra pessoa.

6. Evite utilizar o corta-sebes quando

estiverem outras pessoas, sobretudo crianças, nas redondezas.

7. Durante a utilização do corta-sebes, utilize

o mesmo adoptando sempre uma posição correcta e segura.

8. Mantenha sempre as mãos e os pés

afastados da zona de corte, especialmente ao ligar o motor.

9. Não utilize escadotes enquanto estiver a

utilizar o corta-sebes.

10. Desligue a ficha da tomada eléctrica:

-Antes de deixar o corta-sebes sem a devida supervisão, -Antes de tentar eliminar a causa de qualquer encravamento, -Antes de verificar, limpar ou reparar o corta-sebes; -Se bater num objecto, não volte a usar o corta-sebes até ter a certeza de que o mesmo se encontra em condições para ser utilizado de forma segura, -Se o corta-sebes começar a vibrar de forma anómala, verifique-o imediatamente. -Uma vibração excessiva pode causar ferimentos ao passar o corta-sebes a outra pessoa.

11. Não exponha o corta-sebes à chuva. Não

utilize o corta-sebes em sebes que estejam molhadas.

12. Certifique-se sempre que o dispositivo de

segurança está devidamente encaixado antes de usar o corta-sebes. Nunca tente utilizar uma ferramenta incompleta ou que tenha sido alvo de alterações não autorizadas.

13. Verifique regularmente as lâminas de corte

para ver se estão danificadas e se tal for o caso repare-as imediatamente.

14. Mantenha o cabo afastado da área de corte.

Antes de utilizar o corta-sebes verifique o cabo para ver se este está danificado.

15. Não ponha o corta-sebes a funcionar com a

cobertura da lâmina posta.

16. Tenha cuidado para não sobrecarregar o

corta-sebes e não o use para fins para os quais este não foi concebido. O corta-sebes tem como única finalidade o corte de sebes, de arbustos e de plantas perenes.

17. Certifique-se sempre de que se encontra

numa posição estável ao utilizar o corta- sebes em cima de escadotes.

18. Nunca corra quando estiver a usar o corta-

19. Deve usar sempre luvas de trabalho ao

utilizar o corta-sebes.

20. Durante o ajuste do corta-sebes, tenha

cuidado para não entalar os dedos entre as lâminas e a partes fixas do mesmo.

21. Ao transportar ou ao guardar o corta-sebes

certifique-se de que as lâminas estão devidamente cobertas com a respectiva cobertura.

22. Recomendamos a utilização de uma fonte

de alimentação protegida contra corrente residual com um máximo de 30 mA.

23. Não tente segurar ou remover os pedaços

de sebe cortados com o corta-sebes aCorta-sebes PT

24. Transporte o corta-sebes pela pega e com

a lâmina de corte parada. Certifique-se sempre que o dispositivo de segurança fornecido está devidamente encaixado antes de transportar ou guardar o corta- sebes. Uma utilização cuidadosa reduz a possibilidade de ferimentos causados pela lâmina de corte.

25. Mantenha o cabo afastado da área de corte.

Lembre-se que durante a utilização do corta-sebes, o cabo pode ficar oculto pelos pedaços de sebe cortados e ser cortado pela lâmina.

26. Se o cabo de alimentação estiver

danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo. SÍMBOLOS Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Aviso Usar óculos de protecção Usar protecção para os ouvidos Usar máscara contra o pó Para evitar a possibilidade de choque, não utilizar em ambientes de humidade ou molhados Retire a ficha da corrente eléctrica antes de ajustar, limpar ou se o cabo estiver torcido ou danificado Isolamento duplo Mantenha as mãos afastadas da ferramenta Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.6362 Corta-sebes PT

FUnCIOnAMEnTO ATENÇÃO: Não utilize esta ferramenta sem colocar a guarda e a pega frontal.

UTILIZAÇÃO CONFORME AS

DISPOSIÇõES O aparelho é destinado para cortar e podar sebes e arbustos em jardins domésticos e de passatempos. MOnTAGEM DA GUARDA Insira a guarda na ranhura tal como mostra a figura A. Certifique-se de que a guarda está devidamente fixa. Use dois parafusos para fixar bem a guarda.

1) Em primeiro lugar, introduza as ranhuras

do lado esquerdo no corpo da ferramenta. (Ver B)

2) Puxe para introduzir o outro lado da pega

frontal no outro lado do corpo da ferramenta. (Ver B)

3) Rode cada uma das porcas de retenção (7)

como mostra a figura C. Certifique-se de que as porcas de retenção estão bem apertadas no corpo da ferramenta.

Remova a cobertura da lâmina (10). (Ver D )

PARA LIGAR O SEU CORTA-SEBES

O seu corta-sebes está equipado com duas alavancas de comutação (2 & 4). Ambas as alavancas têm de ser premidas para pôr o corta-sebes a funcionar. Mantenha a alavanca de comutação frontal premida (4) e prima a alavanca traseira (2) (Ver E).

PARA PARAR O SEU CORTA-SEBES

Antes de desligar o corta-sebes afaste-o da área de corte. Para parar o corta-sebes, liberte uma das alavancas (Ver G). AVISO: Se qualquer peça do corta- sebes estiver em falta, danificada ou partida, não use o corta-sebes até a peça em questão ter sido substituída ou reparada. Se não o fizer, tal poderá dar origem a ferimentos pessoais graves.

EXTENSÃO DA PEGA TRASEIRA

A pega traseira do corta-sebes pode ser extendida para aumentar o alcance do mesmo. Para tal, tem de manter premido o botão de extensão (5) com o polegar e puxar a pega traseira (1) de forma a afastá-la do corpo da ferramenta. Pode escolher entre 4 posições predefinidas para a pega traseira (Ver H).

AJUSTE DA POSIÇÃO DA PEGA

FRONTAL Mantenha premidos os dois botões (6) e rode a pega frontal para obter o ângulo que lhe for mais confortável. A pega frontal ficará devidamente fixa após libertar os botões. Pode escolher entre 4 posições predefinidas para a pega frontal (Ver F). Atenção: Certifique-se de que consegue suportar o peso do corta-sebes antes de ajustar a pega frontal.

COMO UTILIZAR O SEUCORTA-SEBES

Quando quiser cortar normalmente na horizontal ou na vertical (de lado), recomendamos-lhe que não estenda a pega traseira e que use a pega frontal nas duas posições mais avançadas. Quando precisar de um alcance maior terá de estender a pega traseira e usar a pega frontal nas duas posições mais recuadas. Isto irá aumentar o seu alcance e permitir-lhe manter um controlo estável(Ver H). A pega frontal inclui uma alavanca de comutação que pode ser activada em três lados. Se segurar na ferramenta pela parte superior ou de cada um dos lados da pegaCorta-sebes PT

pode activar o comutador ao mesmo tempo que mantém uma posição confortável. Inspeccione a área de corte antes de cada operação, remova os objectos que possam ser projectados ou que possam ficar presos nas lâminas de corte. Segure sempre no corta-sebes com ambas as mãos e com a lâmina afastada de si antes de o ligar. Quando estiver a usar o corta-sebes, mantenha sempre o cabo de alimentação para a parte de trás deste. Não coloque o cabo de alimentação na parte de cima da sebe que está a cortar e num local onde o mesmo possa ser cortado pela lâmina. Ao cortar ramos novos, efectue movimentos largos de forma a apanhar os ramos com a lâmina. Deixe que as lâminas de corte atinjam a sua velocidade máxima antes de cortar. Ao utilizar o corta-sebes, mantenha as lâminas de corte afastadas de pessoas e de objectos tais como paredes, pedras grandes, árvores, veículos, etc. Se a lamina ficar encravada, pare imediatamente o corta-sebes. Liberte as duas alavancas (2 & 4) antes de tentar limpar os detritos acumulados nas lâminas. Use luvas ao cortar ramos com espinhos ou que piquem. Não tente cortar ramos que sejam demasiado grossos para a lâmina de corte.

Use movimentos largos (Ver I). Uma ligeira inclinação da lâmina de corte para baixo proporciona melhores resultados. CORTE LATERAL Ao cortar a parte lateral de uma sebe, comece pela parte inferior e vá cortando para cima (Ver J), corte o topo de sebe de forma a que esta fique menos espessa na parte superior. Esta forma irá expor mais a sebe e resultar num crescimento mais uniforme. MAnUTEnÇÃO LIMPEZA Desligue a ferramenta da tomada eléctrica. Use uma escova macia para remover os detritos de todas as ranhuras de ventilação e da lâmina de corte. Limpe a superfície do corta-sebes com um pano seco. AVISO: Nunca utilize água para limpar o corta-sebes. Não limpe usando produtos químicos incluindo gasolina ou produtos solventes pois estes podem danificar o corta-sebes. LUBRIFICAÇÃO DA LÂMINA DE CORTE Para uma mais fácil utilização do corta-sebes e uma maior vida útil do mesmo, lubrifique as lâminas de corte antes e após cada utilização. Antes da lubrificação, certifique-se de que a bateria foi retirada do corta-sebes. Aplique periodicamente óleo entre as duas lâminas (Ver K). Ocasionalmente, durante a utilização do corta- sebes, deve pará-lo, desligá-lo e lubrificá-lo. NO FIM DA OPERAÇÃO DE CORTE Limpe bem o corta-sebes. Verifique se todas as porcas e todos os parafusos estão devidamente apertados. Inspeccione o corta-sebes para ver se existem peças desgastadas ou danificadas.

PARA GUARDAR O CORTADOR DE SEBES

O suporte para guardar a lâmina do cortador de sebes contém 2 entradas para pendurar a máquina na parede (Ver L). Verifique se o suporte da lâmina está encaixado antes de guardar. Guarde num local seco para proteger a máquina contra danos. PROTECÇÃO AMBIEnTAL Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.6564 Corta-sebes PT

COnFORMIDADE Nós, POSITEC Germany GmbH Neuer Höltigbaum 6 22143 Hamburg Declaramos que o produto, Descrição WORX Corta-sebes Tipo WX4046HT WG200E WG201E WG204E (2-designação de aparelho mecânico, representativo de Corta-sebes) Função O aparelho é destinado para cortar e podar sebes e arbustos em jardins domésticos e de passatempos. Cumpre as seguintes Directivas, Directiva EC respeitante a máquinas 2006/42/EC Directiva EC respeitante a compatibilidade Electromagnética 2004/108/EC Emissão de Ruído para o Ambiente por Equipamentos de Uso ao Ar Livre Directiva 2000/14/EC rectificada em 2005/88/EC - Processo de Avaliação de Conformidade segundo Annex V - Nível de Volume de Som Medido 96dB(A) - Nível de Volume de Som Garantido 96dB(A)(WX4046HT) 99dB(A)(WG200E WG201E WG204E) Normas em conformidade com, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-15 EN 61000-3-2 EN 61000-3-3 EN ISO 3744 Pessoa autorizada a compilar o ficheiro técnico, Nome: Russell Nicholson Morada: Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK 2011/11/28 Leo Yue Gestor de Qualidade POSITECHeggenschaar NL
