MANUALE UTENTE WX4046HT WORX

4. INTERRUTTORE ANTERIORE (Azionabile da ogni posizione)

5. PULSANTE PER ESTENSIONE IMPUGNATURA

6. PULSANTE DI ROTAZIONE DELL’IMPUGNATURA

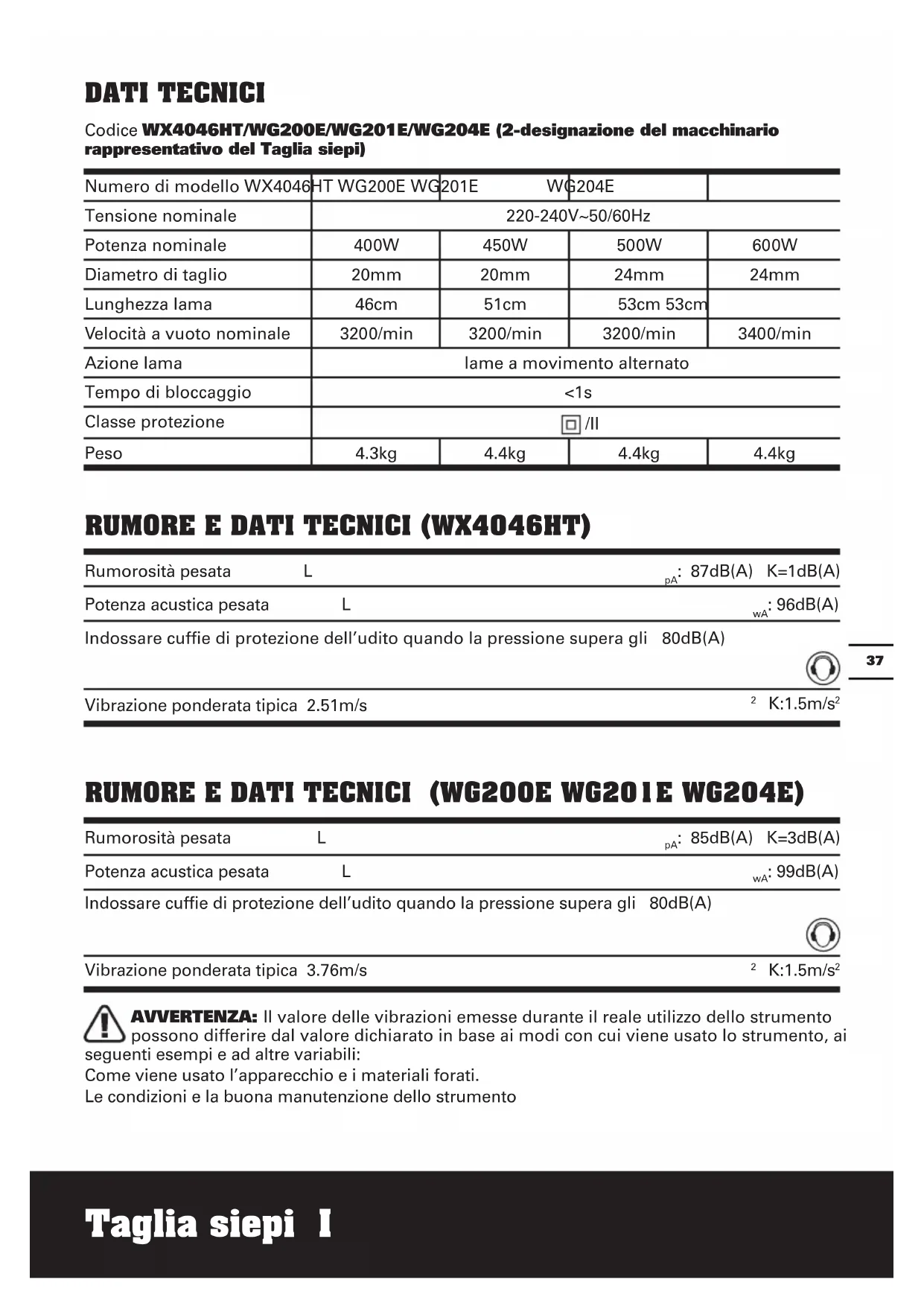

DATI TECnICI Codice WX4046HT/WG200E/WG201E/WG204E (2-designazione del macchinario rappresentativo del Taglia siepi) RUMORE E DATI TECnICI (WX4046HT) Rumorosità pesata L

: 96dB(A) Indossare cuffie di protezione dell’udito quando la pressione supera gli 80dB(A) Vibrazione ponderata tipica 2.51m/s

: 99dB(A) Indossare cuffie di protezione dell’udito quando la pressione supera gli 80dB(A) Vibrazione ponderata tipica 3.76m/s

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali forati. Le condizioni e la buona manutenzione dello strumento Numero di modello WX4046HT WG200E WG201E WG204E Tensione nominale 220-240V~50/60Hz Potenza nominale 400W 450W 500W 600W Diametro di taglio 20mm 20mm 24mm 24mm Lunghezza lama 46cm 51cm 53cm 53cm Velocità a vuoto nominale 3200/min 3200/min 3200/min 3400/min Azione lama lame a movimento alternato Tempo di bloccaggio <1s Classe protezione /II Peso 4.3kg 4.4kg 4.4kg 4.4kgTaglia siepi I

L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. Usare sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori. Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI Protezione 1 Copertura lama 1 Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.3938 Taglia siepi I

UTEnSILI A MOTORE ATTENZIONE: È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Il termine qui di seguito utilizzato«utensile elettrico» si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas. c) Mantenere lontani i bambini ed alter persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2. SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigolio da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Se si deve utilizzare l’utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente residua. L’uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3. SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile elettrico durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite.Taglia siepi I

c) Evitare avviamenti involontari. Controllare che l’interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l’utensile. Il fatto di tenere il dito sopra all’interruttore o di collegare l’utensile accesso all’alimentazione di corrente potrà essere causa di incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere curadi mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’apparecchio in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.

a) Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall’utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore. Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’apparecchio stesso. Far riparare le parti danneggiate prima d’impiegare l’apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare utensili elettrici, accessori, attrezzi,ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

a) Fare riparare l’apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’apparecchio.4140 Taglia siepi I

1. Tenere tutte le parti del corpo distanti

dalla lama di taglio. Non rimuovere il materiale tagliato e non tenere il materiale da tagliare quando le lame sono in movimento. Controllare che l’interruttore sia in posizione spento quando si toglie materiale inceppato. È sufficiente un momento di disattenzione nell’uso del tosasiepi per provocare gravi lesioni personali.

2. Trasportare il tosasiepi prendendolo

dall’impugnatura con la lama di taglio ferma. Per il trasporto o lo stoccaggio del tosasiepi, inserire sempre la protezione della lama di taglio. Se il tosasiepi viene maneggiato in modo corretto, si riducono le possibilità di lesioni causate dalle lame di taglio.

3. Tenere il cavo distante dalla zona di

taglio. Durante l’uso il cavo potrebbe essere occultato dagli arbusti e potrebbe essere involontariamente tagliato dalla lama.

4. Afferrare lo strumento per le apposite

maniglie quando si eseguono operazioni durante le quali l’attrezzo potrebbe entrare in contatto con cavi nascosti. Il contatto con cavi elettrici in tensione espone l’operatore al rischio di scosse elettriche. ULTERIORI ISTRUZIOnI DI SICUREZZA

1. Utilizzare l’apparecchio solo alla luce del

giorno o con una buona illuminazione artificiale.

2. Assicurarsi di essere in grado di spegnere

l’apparecchio velocemente in caso di emergenza.

3. Non trasportare mai l’apparecchio

sostenendolo per la protezione.

4. Non utilizzare mai l’apparecchio con

la protezione danneggiata o senza la protezione.

5. Scollegare la spina dalla presa prima di

dare l’apparecchio ad un’altra persona.

6. Evitare l’utilizzo dell’apparecchio quando

altre persone, in particolare bambini sono nelle vicinanze.

7. Durante l’utilizzo dell’apparecchio

assicurarsi di avere assunto una posizione stabile.

8. Tenere mani e piedi lontano dalle parti

taglienti e specialmente quando si procede all’azionamento dell’apparecchio.

9. Non usare scale durante l’utilizzo

10. Togliere la spina dalla presa:

-Prima di lasciare l’apparecchio senza sorveglianza -Prima del controllo e della pulizia dell’apparecchio -In caso di urto con un oggetto. Non utilizzare l’apparecchio fino a che non vi siete assicurati che l’intero apparecchio sia in condizioni di normale utilizzo -Nel caso in cui l’apparecchio comincia a vibrare in maniera anormale. Controllare immediatamente. Vibrazioni eccessive possono causare danni -Prima di dare l’apparecchio a un’altra persona

11. Non esporre l’apparecchio alla pioggia.

12. Assicurarsi sempre che la protezione sia

inserita prima di utilizzare l’apparecchio. Non utilizzare mai una macchina incompleta o una equipaggiata con modifiche non autorizzate.

13. Controllare se le lame sono danneggiate, e

nel caso sostituirle.

14. Tenere il cavo di alimentazione lontano

dall’area di taglio. Prima di utilizzare l’apparecchio controllare che il cavo non sia danneggiato.

15. Non azionare l’apparecchio con il copri

16. Fare attenzione a non sovraccaricare

l’apparecchio e utilizzare lo stesso solo per l’utilizzo per cui è stato concepito. Per esempio siete autorizzati a utilizzare questo apparecchio per il taglio di cespugli e siepi.

17. Assicurarsi sempre di essere in una

posizione stabile quando si utilizza l’apparecchio su dei gradini.

18. Non correre durante l’utilizzo

19. Indossare sempre guanti da lavoro durante

l’utilizzo dell’apparecchio.

20. Prestare attenzione a non mettere le dita

utilizzare sempre la protezione della lama.

22. E’ consigliato l’utilizzo del differenziale di

sicurezza (R.C.D.) con una corrente non superiore a 30mA .

23. Non cercare mai di rimuovere foglie o altro

incastrati nella lama quando l’apparecchio è in funzione. Procedere alla rimozione solo dopo aver spento e scollegato l’apparecchio dall’alimentazione.

24. Impugnare l’apparecchio sull’impugnatura

anche quando non è in funzione. Assicurarsi sempre che la protezione della lama sia inserita quando si trasporta o si ripone l’apparecchio. Prestare attenzione durante queste operazioni riduce la probabilità di tagliarsi.

25. Tenere il cavo di alimentazione lontano

dall’area di taglio. Assicurarsi che durante il lavoro il cavo non venga coperto dai rami e che quindi possa essere tagliato inavvertitamente.

26. Se il cavo d’alimentazione è danneggiato,

deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli. SIMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni. Attenzione Indossare occhiali protettivi Indossare protezione per le orecchie Indossare una mascherina antipolvere Non esporre alla pioggia Se il cavo è danneggiato rimuovere immediatamente la spina dalla presa. Doppio isolamento Tenere lontane le mani I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.4342 Taglia siepi I

CARICA ATTENZIONE: Non usare l’apparecchio senza aver montato la protezione e l’impugnatura anteriore.

USO CONFORME ALLE NORME

L’utensile è previsto per tagliare e tosare siepi ecespugli del Vostro giardino. MOnTAGGIO DELLA PROTEZIOnE Svitare e togliere le due viti. Inserire la protezione negli appositi binari come illustrato in A, permettere ai due ganci di inserirsi negli appositi fori di bloccaggio, quindi reinserire le due viti in modo da bloccare la protezione.

2) Tirare per inserire l’altro lato

dell’impugnatura frontale nel lato opposto dell’alloggio. (Fare riferimento alla B)

3) Stringere tutti i controdadi (7) come

mostrato nella Figura C. Controllare e verificare che tutti i controdadi sono bloccati sull’alloggio principale. AZIOnAMEnTO E ARRESTO

PRIMA DI AZIONARE IL TAGLIA SIEPI

Rimuovere la protezione della lama (10) come illustrato in D.

AZIONARE IL TAGLIA SIEPI

Collegare il taglia siepi alla presa e procedere all’azionamento. Sono presenti due interruttori (2 e 4), entrambi devono essere premuti per azionare il taglia siepi. Premere e tenere premuto l’interruttore sull’impugnatura anteriore (4) e quindi premere anche il secondo interruttore (2) presente sull’impugnatura posteriore (Vedi E).

ARRESTARE IL TAGLIA SIEPI

Prima di arrestare il taglia siepi spostarsi dall’area di taglio. Per arrestarlo, rilasciare uno dei due interruttori (Vedi G). ATTENZIONE: Se qualsiasi parte è mancante, danneggiata o rotta non utilizzare il taglia siepi fino a quando tutte le parti danneggiate non siano state sostituite o riparate. Non seguire queste norme di sicurezza potrà comportare gravi rischi alle persone.

ESTENSIONE DELLA MANIGLIA

POSTERIORE La maniglia posteriore del taglia siepi può essere estesa. Per utilizzare questa funzione si tiene premuto il pulsante di estensione (5) con il pollice e si tira indietro la maniglia posteriore (1) allontanandosi dal corpo macchina. E’ possibile scegliere tra 4 diverse posizioni della maniglia posteriore (Vedi H).

REGOLAZIONE DELLA POSIZIONE

DELL’IMPUGNATURA ANTERIORE

Tenere premuti entrambi i pulsanti (6) e ruotare la maniglia anteriore cercando l’angolo più confortevole. L’impugnatura anteriore verrà bloccata al momento del rilascio dei pulsanti. E’ possibile scegliere tra 4 posizioni (Vedi F). Attenzione: assicurarsi di sostenere in maniera corretta il taglia siepi prima di procedere alla regolazione dell’impugnatura anteriore.

COME UTILIZZARE IL TAGLIA SIEPI

Per tagli orizzontali o verticali si raccomanda di non estendere l’impugnatura posteriore e di posizionare l’altra impugnatura in una delle due posizioni anteriori. L’impugnatura posteriore può essere allungabile permettendo di raggiungere distanze di taglio superiori. In questo caso è consigliabile che la maniglia anteriore sia posizionata in una delle due posizioni arretrate (Vedi H).Taglia siepi I

ATTENZIONE: Non utilizzare mai acqua per pulire l’apparecchio. Non utilizzare prodotti chimici, compresa benzina, o solventi in quanto potrebbero danneggiare l’apparecchio.

Lubrificare le lame prima e dopo ogni utilizzo per garantire una maggiore durata delle stesse e delle operazioni di taglio migliori. Prima di lubrificare assicurarsi che l’apparecchio sia scollegato dalla presa e fare attenzione che l’olio filtri tra le due lame (Vedi K). L’apparecchio, occasionalmente, potrebbe necessitare di lubrificazione anche durante l’utilizzo.

AL TERMINE DELLA STAGIONE DI

TOSATURA Pulire accuratamente il decespugliatore. Controllare che tutti i dadi ed i bulloni siano stretti. Ispezionare il decespugliatore per individuare parti consumate o danneggiate.

RIPORRE IL TAGLIASIEPI

La custodia per contenere/riporre la lama del tagliasiepi viene fornita con due fori che permettono di appenderla e di riporre il taglia siepi attaccandolo a una parete (Vedi L) . Prima di riporre l’utensile accertarsi che sia stato inserito nella custodia per contenere/riporre la lama . Riporre in un luogo asciutto dove il tagliasiepi può essere protetto da qualsiasi danno. TUTELA AMBIEnTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. L’impugnatura anteriore è provvista di un interruttore azionabile sui tre lati della maniglia stessa. Ispezionare l’area di taglio prima dell’utilizzo, rimuovere gli oggetti che possono essere gettati o che possono impigliarsi nella lama. Impugnare sempre l’apparecchio con entrambe le mani e con la lama lontana dalla vostra persona prima di procedure all’accensione. Tenere sempre il cavo dietro l’apparecchio quando lo si utilizza. Non posizionare mai il cavo sotto la zona su cui si sta lavorando per evitare di tagliarlo. Iniziare a tagliare quando il motore ha raggiunto la velocità di regime. Utilizzare l’apparecchio lontano da persone e corpi solidi come muro, grosse pietre, automobili, ecc. Se la lama dovesse bloccarsi, spegnere l’apparecchio immediatamente. Scollegare l’apparecchio dalla presa, liberare la lama e ripartire. Indossare guanti da lavoro quando si tagliano rovi o rami pungenti. Muovere la lama lateralmente in modo che i rami possano essere correttamente tagliati, non cercare di tagliare rami troppo grossi.

TAGLIO ORIZZONTALE SUPERIORE

Usare ampi movimenti laterali sinistra e destra (Vedi I). Una leggera inclinazione della lama verso il basso, nella direzione di taglio, permetterà migliori risultati.

TAGLIO FRONTALE E LATERALE

Quando si procede al taglio frontale e laterale, cominciare sempre dal basso verso l’alto (Vedi J) arrotondando il lato della siepe. Questa forma esporrà al sole più superficie della siepe e quindi permetterà una crescita uniforme della stessa. MAnUTEnZIOnE PULIZIA Scollegare l’apparecchio dalla presa. Utilizzare una spazzola morbida per rimuovere i residui dalla lama e dalle prese d’aria. Pulire la superficie dell’apparecchio con un panno asciutto.4544 Taglia siepi I

EC DICHIARAZIOnE DI COnFORMITÀ Noi, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Dichiara che l’apparecchio, Descrizione WORX Taglia siepi Codice WX4046HT WG200E WG201E WG204E (2-designazione del macchinario rappresentativo del Taglia siepi) Funzione L’utensile è previsto per tagliare e tosare siepi ecespugli del Vostro giardino. È conforme alle seguenti direttive, Direttiva macchine 2006/42/EC Direttiva sulla compatibilità elettromagnetica 2004/108/EC Direttiva sulla rumorosità delle macchine ed attrezzature funzionanti all’aperto 2000/14/EC modificata dalla 2005/88/EC - Procedura di conformità come da Annex V - Potenza acustica pesata 96dB(A) - Massima potenza di rumore garantita 96dB(A)(WX4046HT) 99dB(A)(WG200E WG201E WG204E) Conforme a, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-15 EN 61000-3-2 EN 61000-3-3 EN ISO 3744 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome: Russell Nicholson Indirizzo: Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK 2011/11/28 Leo Yue POSITEC Direttore QualitàCortasetos ES
