MANUAL DE UTILIZADOR Headliner PEAVEY

Amplificador para Baixo

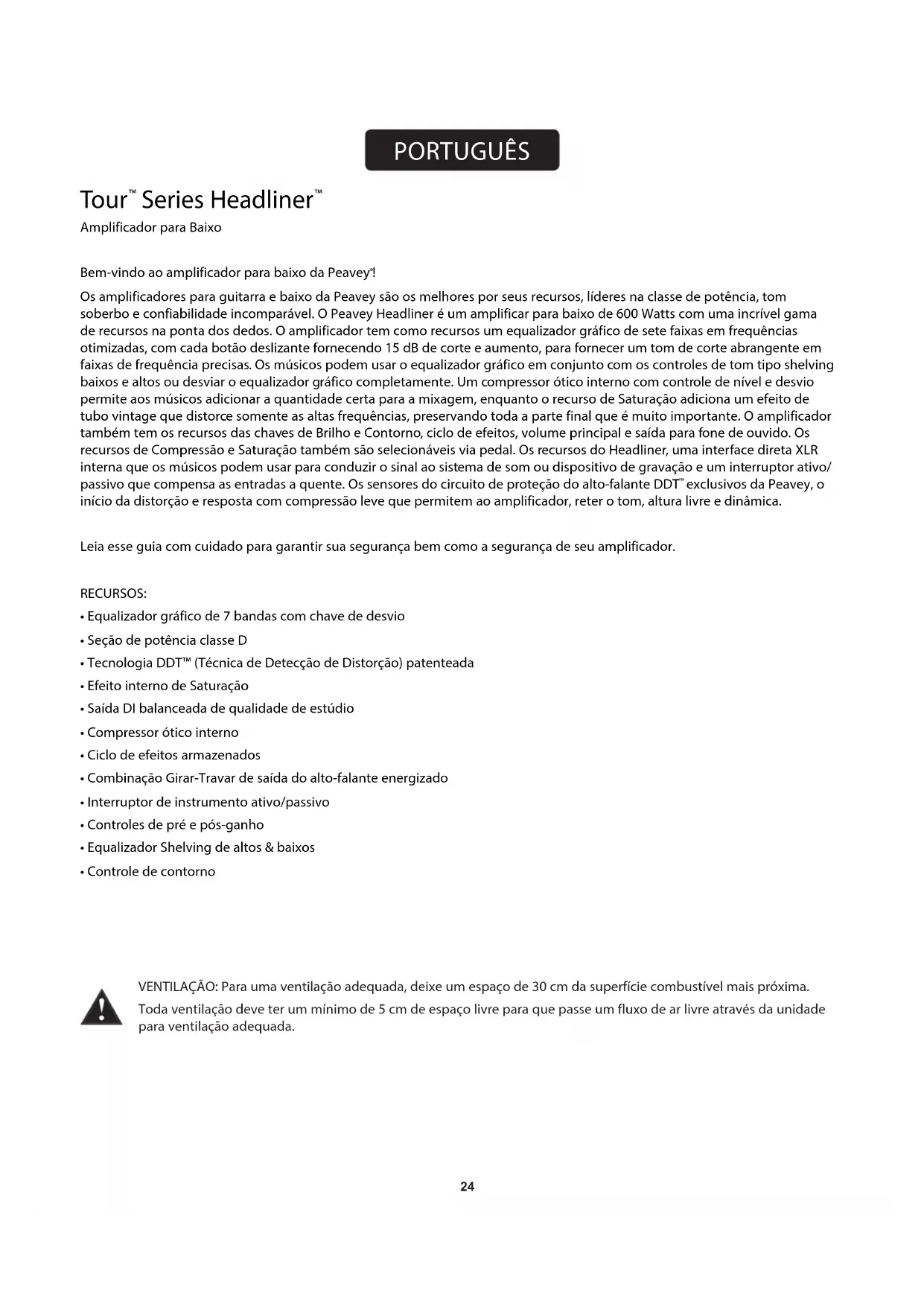

Bem-vindo ao amplificador para baixo da Peavey!

Os amplificadores para guitarra e baixo da Peavey são os melhores por seus recursos, líderes na classe de potência, tom soberbo e confiabilidade incomparável. O Peavey Headliner é um amplificar para baixo de 600 Watts com uma incrível gama de recursos na ponta dos dedos. O amplificador tem como recursos um equalizador gráfico de sete faixas em frequências otimizadas, com cada botão deslizante fornecendo 15 dB de corte e aumento, para fornecer um tom de corte abrangente em faixas de frequência precisas. Os músicos podem usar o equalizador gráfico em conjunto com os controles de tom tipo shelving baixos e altos ou desviar o equalizador gráfico completamente. Um compressor ótico interno com controle de nível e desvio permite aos músicos adicionar a quantidade certa para a mixagem, enquanto o recurso de Saturação adiciona um efeito de tubo vintage que distorce somente as altas frequências, preservando toda a parte final que é muito importante. O amplificador também tem os recursos das chaves de Brilho e Contorno, ciclo de efeitos, volume principal e saída para fone de ouvido. Os recursos de Compressão e Saturação também são selecionáveis via pedal. Os recursos do Headliner, uma interface direta XLR interna que os músicos podem usar para conduzir o sinal ao sistema de som ou dispositivo de gravação e um interruptor ativo/passivo que compensa as entradas a quente. Os sensores do circuito de proteção do alto-falante DDT™ exclusivos da Peavey, o início da distorção e resposta com compressão leve que permitem ao amplificador, reter o tom, altura livre e dinâmica.

Leia esse guia com cuidado para garantir sua segurança bem como a segurança de seu amplificador.

RECURSOS:

• Equalizador gráfico de 7 bandas com chave de desvio
• Seção de potência classe D
• Tecnologia DDT™ (Técnica de Detecção de Distorção) patenteada
• Efeito interno de Saturação
• Saída DI balanceada de qualidade de estúdio
• Compressor ótico interno
• Ciclo de efeitos armazenados
• Combinação Girar-Travar de saída do alto-falante energizado
• Interruptor de instrumento ativo/passivo
• Controles de pré e pós-ganho
  • Equalizador Shelving de altos & baixos
• Controle de contorno

VENTILAÇÃO: Para uma ventilação adequada, deixe um espaço de 30 cm da superfície combustível mais próxima.

Toda ventilação deve ter um mínimo de 5 cm de espaço livre para que passe um fluxo de ar livre através da unidade para ventilação adequada.

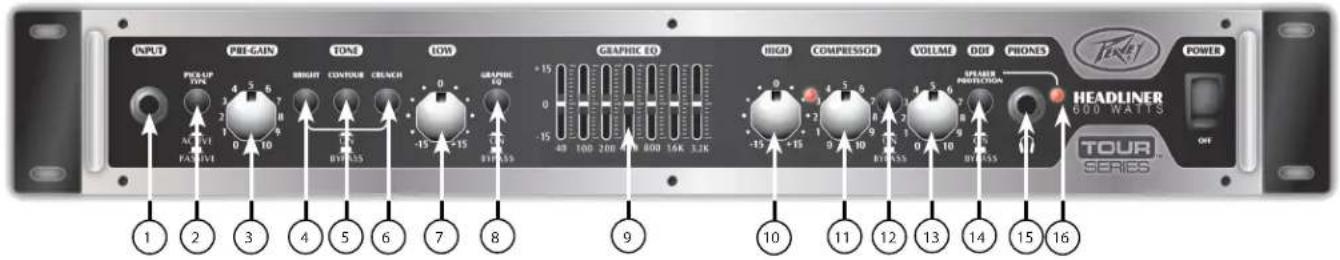

INPUT PBI-GAIN TONE LOW GRAPHIC EQ GRAPHIC EQ HIGH COMPRESSOR VOLUME DDI PHONES TENET POWER HEADLINER 600 WATTS TOUR SERIES 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

① INPUT

Entrada para instrumento de 1/4". AVISO: Nunca conecte a saída de um amplificador de potência nos plugues de entrada. Podem ocorrer danos em ambas as unidades.

② ACTIVE/PASSIVE PICKUP SWITCH

Este interruptor está incluído, portanto, é possível escolher a configuração adequada para seu instrumento.

A estrutura de ganho do amplificador foi modificada para acomodar ambas as configurações ativa ou passiva.

③ PRE GAIN

Este botão controla o nível de entrada do instrumento.

④ INTERRUPTOR BRIGHT

Este botão fornece um aumento de 10 dB para frequências acima de 1 kHz. Para ativar, coloque o interruptor para a posição "ON".

5 CONTOUR

Este botão aumenta os altos e baixos enquanto os tons médios são cortados simultaneamente, produzindo um som de "concha".

6 INTERRUPTOR CRUNCH

Este botão emprega um efeito de saturação, simulando o som amplificado de tubo reforçado clássico.

Quando de usa esta característica de saturação, o desligamento do tweeter no seu painel, resultará em um tom de tubo reforçado mais autêntico.

7 LOW

Este botão fornece um controle de tom shelving para frequências baixas e fornece um corte/aumento de +/- 15 dB. O ponto central é plano. A frequência central é de 50 Hz. A frequência shelf de -3 dB é de 100 Hz.

(8) EQ BYPASS

Este botão remove o equalizador gráfico da cadeia de áudio. Quando este botão muda para a posição "Desvio", o amplificador responderá como se o equalizador gráfico estivesse configurado para plano.

9 GRAPHIC EQUALIZER

Esses botões deslizantes fornecem um controle de tom preciso através do equalizador de sete faixas constante-Q. Cada banda pode ser aumentada ou cortada em 15 dB.

10 HIGH

Este botão fornece um controle de tom shelving para frequências altas e fornece um corte/aumento de +/- 15 dB. O ponto central é plano e a frequência é de 8 KHz. A frequência shelf de -3 dB é de 5 KHz.

11 COMPRESSOR

Girando o botão no sentido horário aumentará a quantidade de compressão na cadeia do sinal.

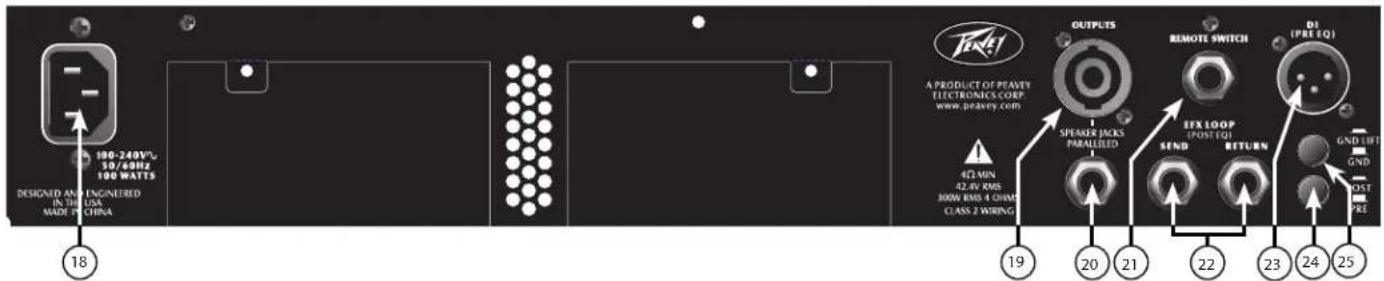

DESIGNED AND ENGINEERED IN THE USA MADE 12 CHINA 18 100-240V/ 50/60Hz 100 WATTS A PRODUCT OF PEAVY ELECTRONICS CORP. www.peavy.com 473 MIN 42.49 KMS DOWN RMS 4 OHM CLASS Z WORING OUTPUTS SPEAKER JACKS PARALLEL FROM EFX LOOP (POUNT EQ) SEND RETURN D1 (PRE EQ) GND LIFT GND POST PRE 19 20 21 22 23 24 25

12 INTERRUPTOR COMPRESSOR ON/OFF Este interruptor liga e desliga o compressor.

13 VOLUME Este botão controla o volume do amplificador.

14 DDT™ (Distortion Detection Technique) Este botão evita que a potência do amplificador distorça o que pode causar danos aos alto-falantes. Apesar desse recurso poder ser ativado ou desviado por esse botão, a Peavey® recomenda que o DDT permaneça ativo para um ótimo desempenho do sistema.

15 SAÍDA HEADPHONE Saída para fone de ouvido de 1/4" para monitoramento pessoal.

16 LED INDICADOR DDT Quando o DDT está ativo, o LED Proteção/Distorção piscará quando o DDT for acionado. Isto é normal. Entretanto, se o LED estiver aceso constantemente, o nível de ganho precisa ser reduzido para evitar possíveis danos ao equipamento. Quando o DDT estiver defeituoso, o LED se torna um indicador de distorção.

17 INTERRUPTOR POWER Para ligar a unidade, coloque o interruptor para a posição "ON". O LED verde acenderá, indicando que o equipamento está ligado.

Cuidado: O interruptor de energia nesta unidade não corta ambos os lados da energia primária. Uma energia perigosa pode estar presente no chassi mesmo quando o interruptor de energia estiver na posição "OFF".

18 ENTRADA DE VOLTAGEM AC: Este é a entrada para um cabo I EC, que fornece voltagem AC à unidade. Conecte o cabo a este conector para fornecer energia à unidade. Podem ocorrer danos ao equipamento se uma linha de voltagem imprópria for utilizada (observe o valor de voltagem na unidade).

Nunca remova o pino de aterramento de qualquer equipamento. Ele está lá para sua proteção. Se a tomada utilizada não tiver um pino de aterramento, um adaptador de aterramento adequado deve ser usado e o terceiro fio deve ser aterrado adequadamente. Para evitar o risco de choque elétrico ou perigo de incêndio, tenha certeza de que o amplificador e todo o equipamento associado a ele estejam corretamente aterrados.

19 SPEAKER OUTPUT EXTERNA
Um pino duplo girar-travar da saída do alto-falante, em paralelo com a saída de potência do alto-falante de 1/4" (20).
20 SPEAKER OUTPUT EXTERNA de 1/4"
Saída de potência do alto-falante de 1/4", em paralelo com o pino duplo girar-travar da saída de potência (19).
21 CONECTOR DO INTERRUPTOR DE PEDAL
Conecte o pedal Headliner neste conector de 1/4". Os controles de pedal do efeito saturação e o compressor liga/desliga. OBSERVAÇÃO: Os botões de saturação e compressor DEVEM ser conectados para operar com o pedal. O número de peça do interruptor de pedal Headliner TNT é 03008010.
22 EFFECTS LOOP
O conector Enviar fornece uma saída pré-amplificada que pode ser usada para conduzir amplifica- dores escravo e processadores externos de efeito. O conector de retorno fornece uma entrada de amplificação de potência para o último efeito na cadeia. OBSERVAÇÃO: Ao utilizar a unidade como um amplificador de potência escravo, o botão de retorno deve ser usado como entrada.
23 INTERFACE DIRETA (DI)
Essa interface direta balanceada interna é usada para enviar um sinal armazenado e não processado ao misturador externo.
24 BOTÃO DI PRE/POST
Este botão comuta a saída DI de pré e pós-equalização.
25 GROUND LIFT
Este botão é fornecido para evitar um ciclo ao aterramento que poderia resultar em um ruído de zumbido. Quando pressionado (posição IN), o pino de aterramento é conectado.

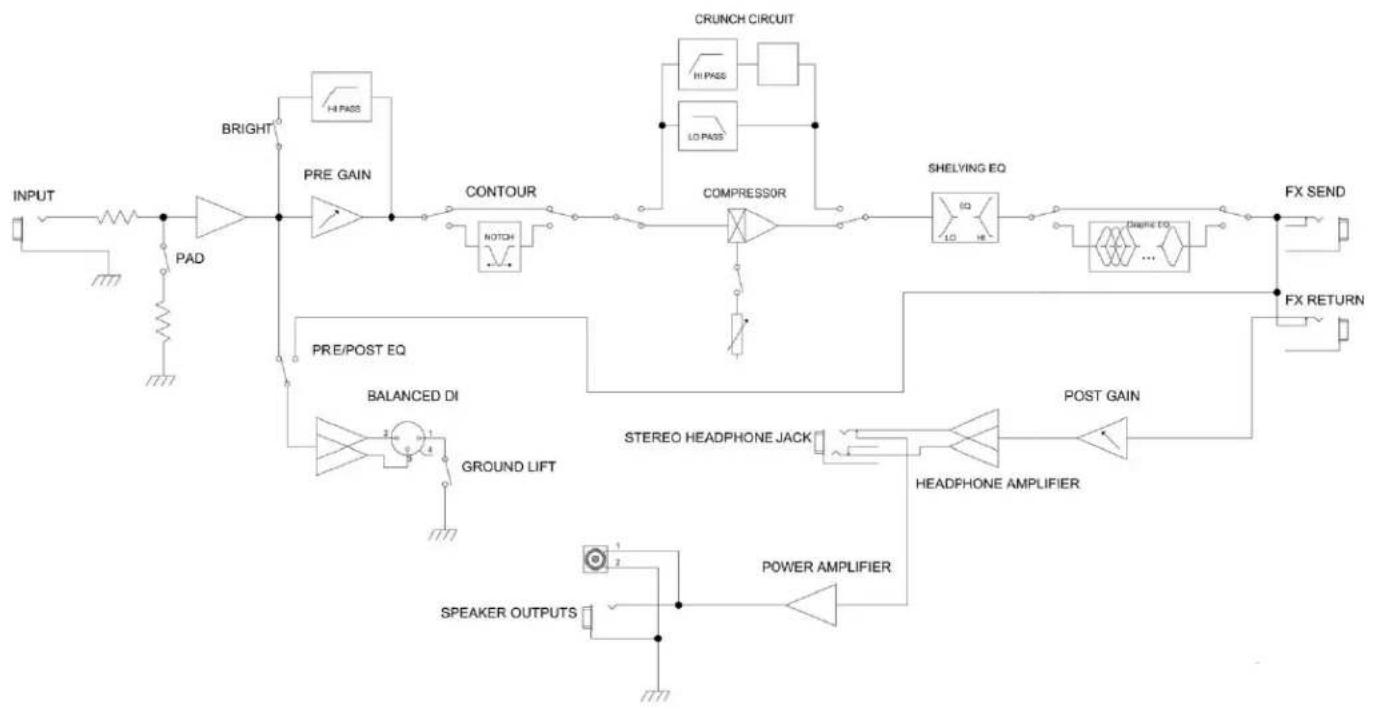

Diagrama em blocos do Tour Series Headliner Head
