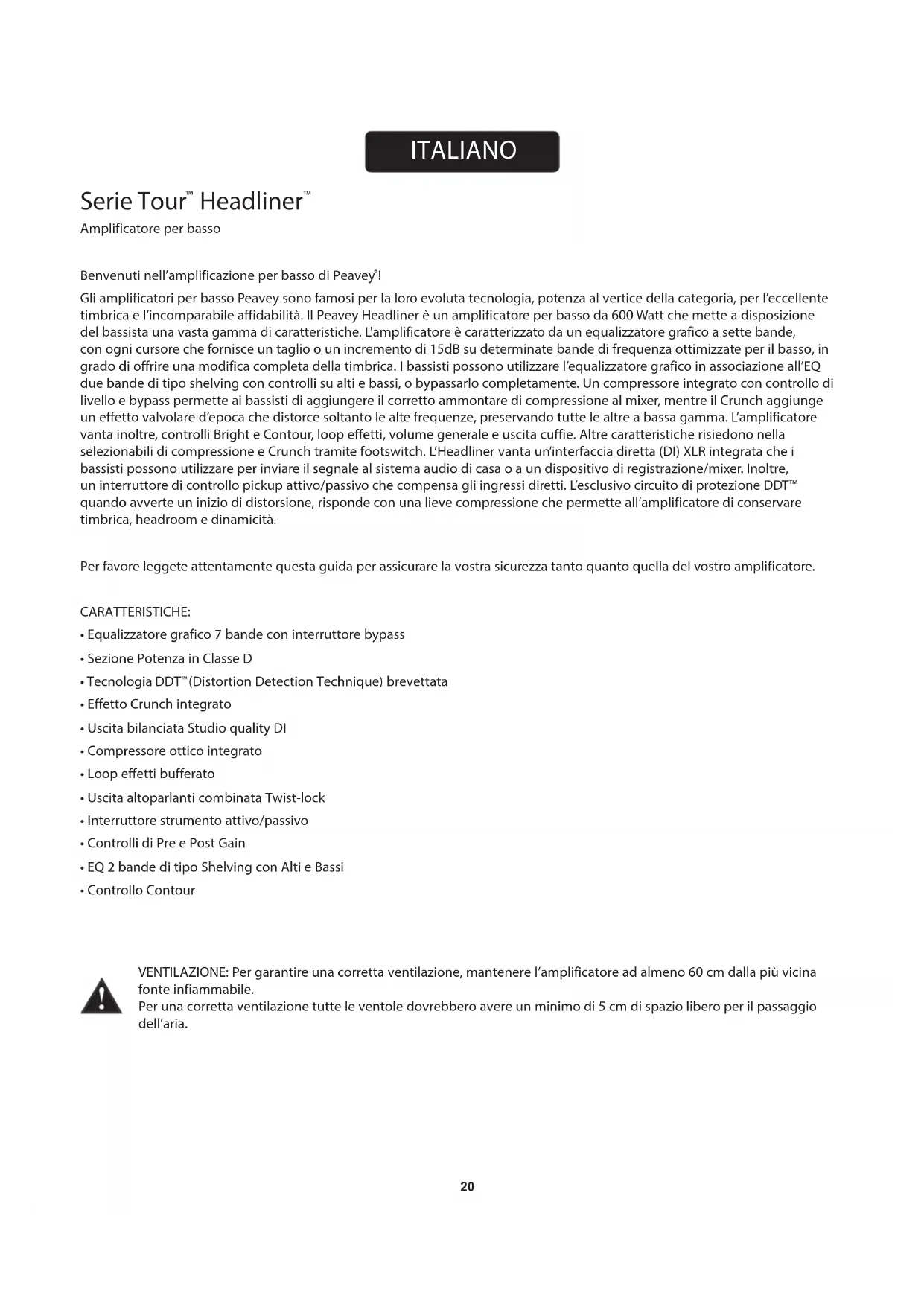

MANUALE UTENTE Headliner PEAVEY

Amplificatore per basso

Benvenuti nell'amplificazione per basso di Peavey ^3 !

Gli amplificatori per basso Peavey sono famosi per la loro evoluta tecnologia, potenza al vertice della categoria, per l'eccellente timbrica e l'incomparabile affidabilità. Il Peavey Headliner è un amplificatore per basso da 600 Watt che mette a disposizione del bassista una vasta gamma di caratteristiche. L'amplificatore è caratterizzato da un equalizzatore grafico a sette bande, con ogni cursore che fornisce un taglio o un incremento di 15dB su determinate bande di frequenza ottimizzate per il basso, in grado di offrire una modifica completa della timbrica. I bassisti possono utilizzare l'equalizzatore grafico in associazione all'EQ due bande di tipo shelving con controlli su alti e bassi, o bypassarlo completamente. Un compressore integrato con controllo di livello e bypass permette ai bassisti di aggiungere il corretto ammontare di compressione al mixer, mentre il Crunch aggiunge un effetto valvolare d'epoca che distorce soltanto le alte frequenze, preservando tutte le altre a bassa gamma. L'amplificatore vanta inoltre, controlli Bright e Contour, loop effetti, volume generale e uscita cuffie. Altre caratteristiche risiedono nella selezionabili di compressione e Crunch tramite footswitch. L'Headliner vanta un'interfaccia diretta (DI) XLR integrata che i bassisti possono utilizzare per inviare il segnale al sistema audio di casa o a un dispositivo di registrazione/mixer. Inoltre, un interruttore di controllo pickup attivo/passivo che compensa gli ingressi diretti. L'esclusivo circuito di protezione DDT™ quando avverte un inizio di distorsione, risponde con una lieve compressione che permette all'amplificatore di conservare timbrica, headroom e dinamicità.

Per favore leggete attentamente questa guida per assicurare la vostra sicurezza tanto quanto quella del vostro amplificatore.

CARATTERISTICHE:

• Equalizzatore grafico 7 bande con interruttore bypass
- Sezione Potenza in Classe D
- Tecnologia DDT™ (Distortion Detection Technique) brevettata
- Effetto Crunch integrato
• Uscita bilanciata Studio quality DI
- Compressore ottico integrato
- Loop effetti bufferato
- Uscita altoparlanti combinata Twist-lock
- Interruttore strumento attivo/passivo
• Controlli di Pre e Post Gain
• EQ 2 bande di tipo Shelving con Alti e Bassi
- Controllo Contour

VENTILAZIONE: Per garantire una corretta ventilazione, mantenere l'amplificatore ad almeno 60 cm dalla più vicina fonte infiammabile.

Per una corretta ventilazione tutte le ventole dovrebbero avere un minimo di 5 cm di spazio libero per il passaggio dell'aria.

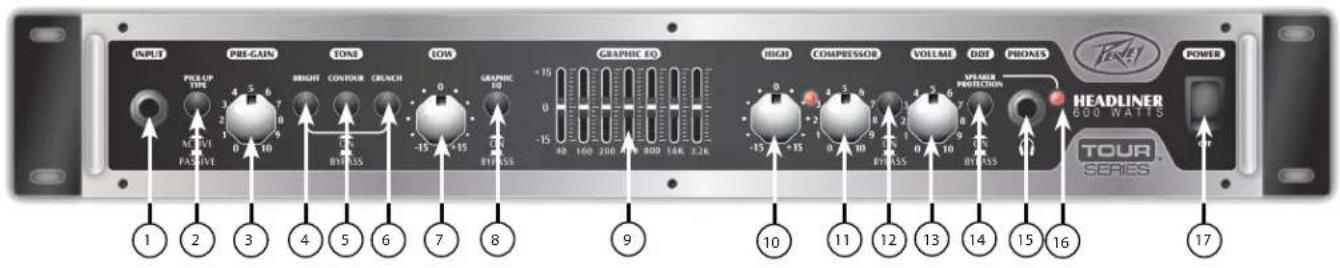

INPUT PRE-GAIN TONE IOW GRAPHIC EQ GRAPHIC EQ HIGH COMPRESSOR VOLUME DBF PHONES TODY! HEADLINER 600 WATTS TOUR SERIES POWER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 PRE-UP TYPE AVG INFL PASSIVE BRTSSS +15 +15 [phone]K 3.2K +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15

① INPUT

INPUT

Ingresso strumento da 1/4" ATTENZIONE: Non collegate mai l'uscita di un amplificatore di potenza agli ingressi. Si rischia di danneggiare entrambe le unità.

② ATTIVE/PASSIVE PICKUP SWITCH

Questo interruttore consente di scegliere i settaggi appropriati per il vostro strumento. La struttura di guadagno dell'amplificatore viene modificata per favorire sia configurazioni attive che passive.

③ PRE GAIN

PRE GAIN

Questo controllo gestisce il segnale d'ingresso del vostro strumento.

4 BRIGHT SWITCH

BRIGHT SWITCH

Questo interruttore inserisce un boost di 10db alle frequenze superiori ad 1 Khz. Per attivare, posizionare l'interruttore sulla posizione "ON".

5 CONTOUR

CONTOUR

Questo interruttore applica simultaneamente un boost di 10db alle alte e basse frequenze tagliando le medie, producendo un suono di grande impatto.

6 CRUNCH SWITCH

CRUNCH SWITCH

Questo interruttore abilita l'effetto Crunch, simulando il classico suono 'tirato' di un amp valvolare. Quando si usa la funzione Crunch, lo spegnimento del tweeter dell'armadio determinerà una tonalità più autentica.

7 LOW

LOW

Questo controllo di tipo shelving fornisce un taglio/incremento di +/- 15dB per le basse frequenze. Il punto centrale è di tipo "Flat". La frequenza centrale è 50 Hz. La frequenza di taglio a -3dB è 100 Hz.

⑧ EQ BYPASS

EQ BYPASS

Questo interruttore rimuove l'equalizzatore grafico dalla catena audio. Quando l'interruttore è sulla posizione "Bypass", l'amplificatore si comporta come se l'equalizzatore grafico fosse impostato "Flat".

9 GRAPHIC EQUALIZER

Questi slider consentono un preciso controllo sul suono attraverso l'equalizzazione su 7 bande a Q costante. Ogni banda può essere incrementata o tagliata di 15 dB.

10 HIGH

HIGH

Questo controllo di tipo shelving consente un intervento di taglio/incremento di +/- 15dB sulle alte frequenze. Il punto centrale è "Flat" e la frequenza è 8 KHz. La frequenza di taglio a -3dB è 5 KHz.

11 COMPRESSOR

COMPRESSOR

Ruotando questo controllo in senso orario si aumenta la quantità di compressione sul segnale.

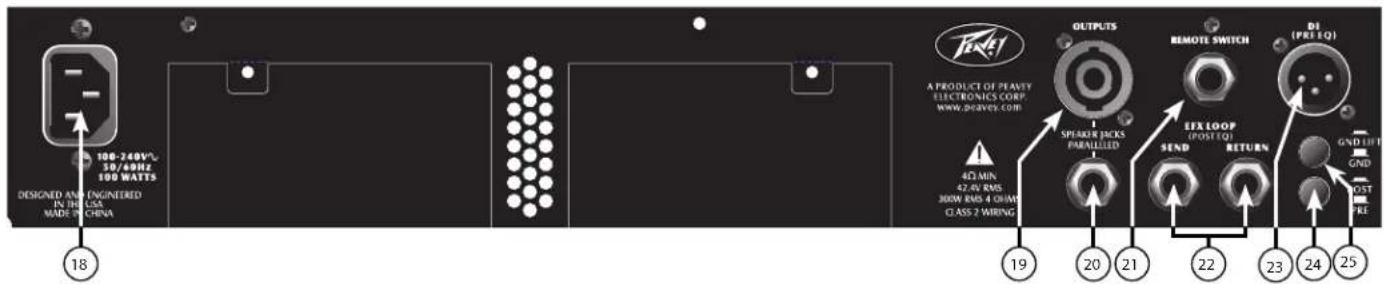

DESIGNED AND ENGINEERED IN THE USA MADE OF CHINA 18 OUTPUTS REMOTE SWITCH DI (PRE EQ) A PRODUCT OF PEAVY EFFECTRICS CORP. WWW.DRAYES.COM SPIAKER RACKS PARALLELLED EFX LOOP (POST EQ) SEND RETURN GND LIFT GND POST PRE 4Q MIN 42.4V RMS 380W RMS 4 CHAM CLASS 2 WIRING 19 20 21 22 23 24 25

12 COMPRESSOR ON/OFF SWITCH

Questo interruttore abilita/disabilita il compressore.

13 VOLUME

Questo controllo gestisce il volume generale dell'amplificatore.

Questo interruttore previene il "clipping" del finale che potrebbe danneggiare gli altoparlanti. Sebbene questa caratteristica possa essere attivata o bypassata da questo interruttore, per prestazioni ottimali del sistema, Peavey® raccomanda che il DDT sia abilitato.

(15) HEADPHONE OUTPUT

Uscita cuffie 1/4" per monitoraggio.

(16) DDT INDICATOR LIGHT

Quando il DDT è attivato, il LED Protect/Clip si accenderà. Questo è normale. Tuttavia, se il LED è costantemente illuminato, sarà necessario ridurre il livello di guadagno per prevenire eventuali danni all'attrezzatura. Quando il DDT non è attivo, il LED diventa un indicatore di picco.

(17) POWER SWITCH

Per alimentare l'unità, posizionare l'interruttore in posizione "ON". Il LED verde si illuminerà indicando l'avvenuto invio di corrente.

Attenzione: L'interruttore in questa unità non disconnette entrambi i lati della rete primaria.

Al'interno dello chassis potrebbe essere presente "Tensione Pericolosa" anche se interruttore si trova nella posizione "OFF".

AC POWER INLET:

Questa è la presa di corrente per un cavo di alimentazione IEC, il quale fornisce la corrente AC all'unità. Connettete il cavo (in dotazione) a questa presa per alimentare l'unità. Potranno verificarsi danni all'attrezzatura nel caso venga usato un voltaggio improprio (per il corretto voltaggio si veda l'indicazione sull'unità).

Mai danneggiare o rimuovere il contatto per la messa a terra su tutte le attrezzature; è presente per la tua sicurezza. Se la spina di corrente non è provvista di contatto per la messa a terra, si dovrà usare un adattatore idoneo e collegare il terzo filo per la messa a terra in maniera adeguata. Per prevenire rischi di scosse elettriche o surriscaldamento, ci si accerti che l'amplificatore e tutte le attrezzature correlate siano adeguatamente "messe a terra".

19 EXTERNAL SPEAKER OUTPUT
Un'uscita per altoparlante alimentata da blocco twist a 2 pin, messa in parallelo con un'uscita per altoparlante alimentata 1/4" (20).
20 1/4" EXTERNAL SPEAKER OUTPUT
Uscita per altoparlante alimentata 1/4", messa in parallel con l'uscita alimentata da blocco twist a 2 pin (19).
21 FOOTSWITCH JACK
Inserire il footswitch per il vostro Headliner in questa connessione jack da 1/4". Il footswitch controlla l'effetto Crunch e il compressore. NOTE: gli interruttori Crunch e compressore devono essere attivati per funzionare con il footswitch. Il numero della prte per il TNT/Headliner footswitch è 03008010.
22 EFFECTS LOOP
La connessione Send consente di inviare il segnale proveniente dal preamplificatore, ad esempio, ad un secondo amplificatore o processori effetti esterni. La connessione Return consente ad un segnale proveniente da unità esterne, di entrare nel finale di potenza dell'amplificatore.
NOTA: quando usi quest' unità come semplice finale di potenza la connessione Return dovrà essere usata come input.
23 DIRECT INTERFACE (DI)
Questa è un'uscita bilanciata D.I. integrata e viene utilizzata per inviare un segnale "bufferato" e non ancora processato ad un mixer esterno
24 DI PRE/POST SWITCH
Questo interruttore consente di decidere se inviare un segnale non trattato (pre-EQ) o trattato (post-EQ). dall'uscita bilanciata D.I.
25 GROUND LIFT
Questo interruttore consente di prevenire un ricircolo della corrente in "messa a terra" che potrebbe generare un suono rumoroso (hum). Quando deselezionato (posizione "IN") il Ground Lift viene attivato.

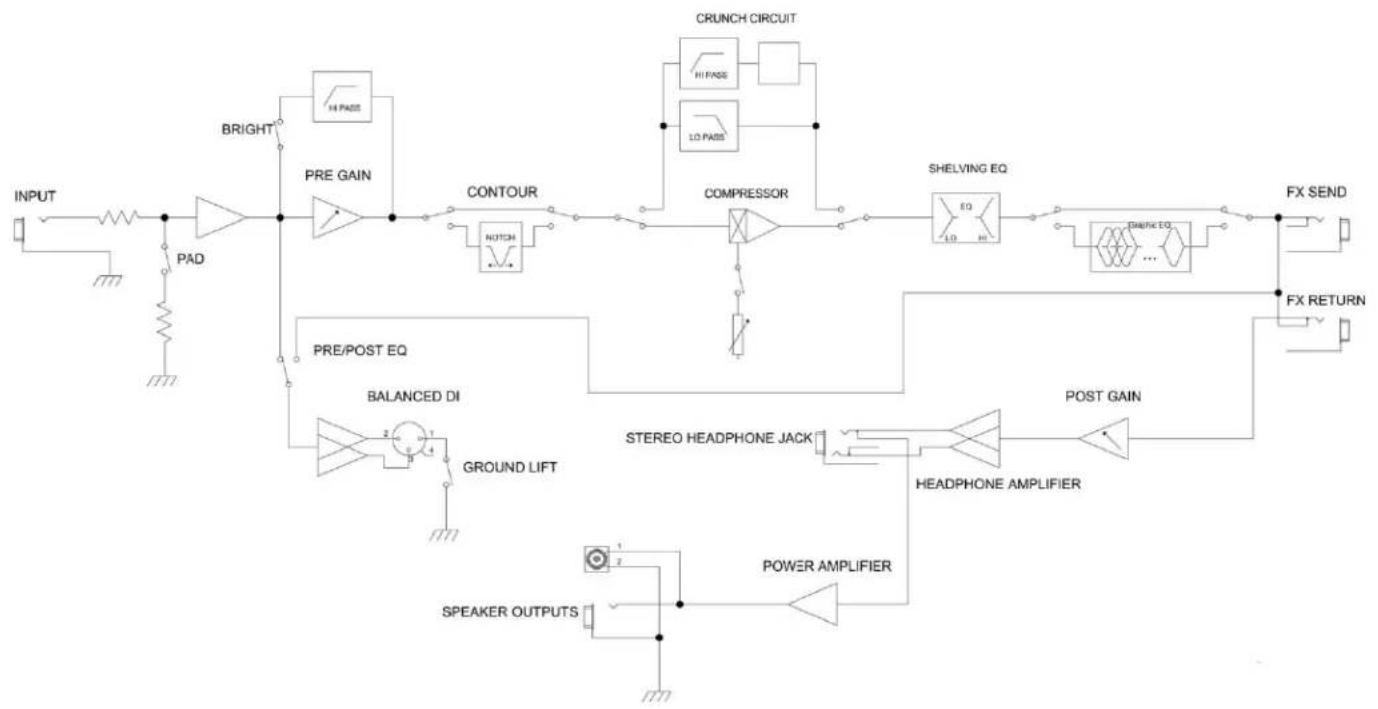

Diagramma a blocchi testata Headliner Tour Series

