Produkttyp	Bassverstärker
Marke	Peavey
Modell	Headliner (Tour-Serie)
Leistung	600 Watt (Klasse D)
Stromversorgung	100-240 V AC, 50/60 Hz, 100 W
Abmessungen (ca.)	48,3 x 25,4 x 25,4 cm
Gewicht (ca.)	8 kg
Equalizer	Grafischer 7-Band-Constant-Q, +/-15 dB pro Band
Shelf-Equalizer	Bass (50 Hz, -3 dB bei 100 Hz) und Höhen (8 kHz, -3 dB bei 5 kHz)
Kompressor	Optisch, mit Pegelregelung und Bypass (fußschaltbar)
Crunch-Effekt	Simulation einer Röhrensättigung, unter Erhalt der Bässe
Zusätzliche Funktionen	Bright (+10 dB bei 1 kHz), Contour (Höhen-/Tiefenanhebung, Mittenabsenkung), EQ-Bypass
Lautsprecher-Schutz	DDT™ (Distortion Detection Technique), schaltbar
Instrumenteneingang	6,35 mm Klinke, Aktiv/Passiv-Umschaltung
Lautsprecherausgänge	2 parallele 6,35 mm Klinken, 1 verriegelbarer 2-Pol-Stecker
Kopfhörerausgang	6,35 mm Stereo-Klinke
Effektweg	Send/Return 6,35 mm Klinke, gepuffert
DI-Ausgang	Symmetrischer XLR, Pre/Post EQ, Ground Lift
Optionales Fußpedal	Crunch- und Compressor-Steuerung (Ref. 03008010)
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Gehäuse nicht öffnen; Stromschlaggefahr. Belüftung beachten (12" Freiraum, Schlitze frei). Nicht Wasser aussetzen.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Peavey-Kundendienst (www.peavey.com).

Häufig gestellte Fragen - Headliner PEAVEY

Wie hoch ist die Eingangsimpedanz des Headliner-Verstärkers?

Die Eingangsimpedanz wird über den Schalter ACTIVE/PASSIVE PICKUP an aktive und passive Instrumente angepasst. Die Verstärkungsstruktur wird zur Optimierung der Anpassung geändert.

Welche Lautsprecherimpedanz kann ich mit dem Headliner verwenden?

Die Lautsprecherausgänge sind für eine Mindestlast von 4 Ω ausgelegt. Parallel darf die Gesamtimpedanz nicht unter 4 Ω fallen.

Wie funktioniert der DDT-Schutz?

Die DDT™ (Distortion Detection Technique) erkennt Übersteuerungen und wendet eine leichte Kompression an, um die Lautsprecher zu schützen, während der natürliche Klang erhalten bleibt. Sie ist standardmäßig aktiviert; es wird empfohlen, sie eingeschaltet zu lassen.

Wie verwende ich den integrierten Kompressor?

Drehen Sie den Regler COMPRESSION im Uhrzeigersinn, um die Kompression zu erhöhen. Ein-/Ausschalten mit dem Schalter COMPRESSOR ON/OFF. Der Kompressor ist auch fußschaltbar (Ref. 03008010).

Was ist der Crunch-Effekt?

Der Crunch-Effekt simuliert die Sättigung eines Vintage-Röhrenverstärkers, indem er nur die hohen Frequenzen verzerrt und die Bässe erhält. Für einen authentischeren Ton schalten Sie den Hochtöner Ihrer Box aus, wenn Crunch aktiviert ist.

Wozu dient der Contour-Regler?

Der CONTOUR-Regler erhöht die Bass- und Höhenfrequenzen, während die Mitten abgesenkt werden, was einen 'höhlenartigen' oder gescoopten Klang erzeugt.

Wie verwende ich den grafischen Equalizer?

Der grafische 7-Band-Equalizer ermöglicht eine präzise Einstellung mit +/-15 dB pro Band. Der EQ BYPASS-Schalter entfernt den Equalizer aus der Audiosignalkette, was einer flachen Kurve entspricht.

Wie schließe ich den DI-Ausgang an?

Der DI-Ausgang (XLR) liefert ein symmetrisches Signal. Verwenden Sie den PRE/POST-Schalter, um zwischen Signal vor oder nach dem Equalizer zu wählen. Der GROUND LIFT eliminiert Erdschleifen.

Kann ich ein Fußpedal mit dem Headliner verwenden?

Ja, schließen Sie das optionale Fußpedal (Ref. 03008010) an die REMOTE SWITCH-Buchse an. Es steuert den Crunch-Effekt und das Einschalten des Kompressors. Hinweis: Die Crunch- und Compressor-Regler müssen auf ON stehen, damit das Fußpedal funktioniert.

Welche Einstellungen werden für einen Rocksound empfohlen?

Aktivieren Sie den Crunch für die Sättigung, verwenden Sie Contour für einen gescoopten Klang und stellen Sie den grafischen Equalizer mit angehobenen Bässen (50-100 Hz) und Höhen (4-8 kHz) ein. Passen Sie den Compressor für ein gleichmäßiges Sustain an.

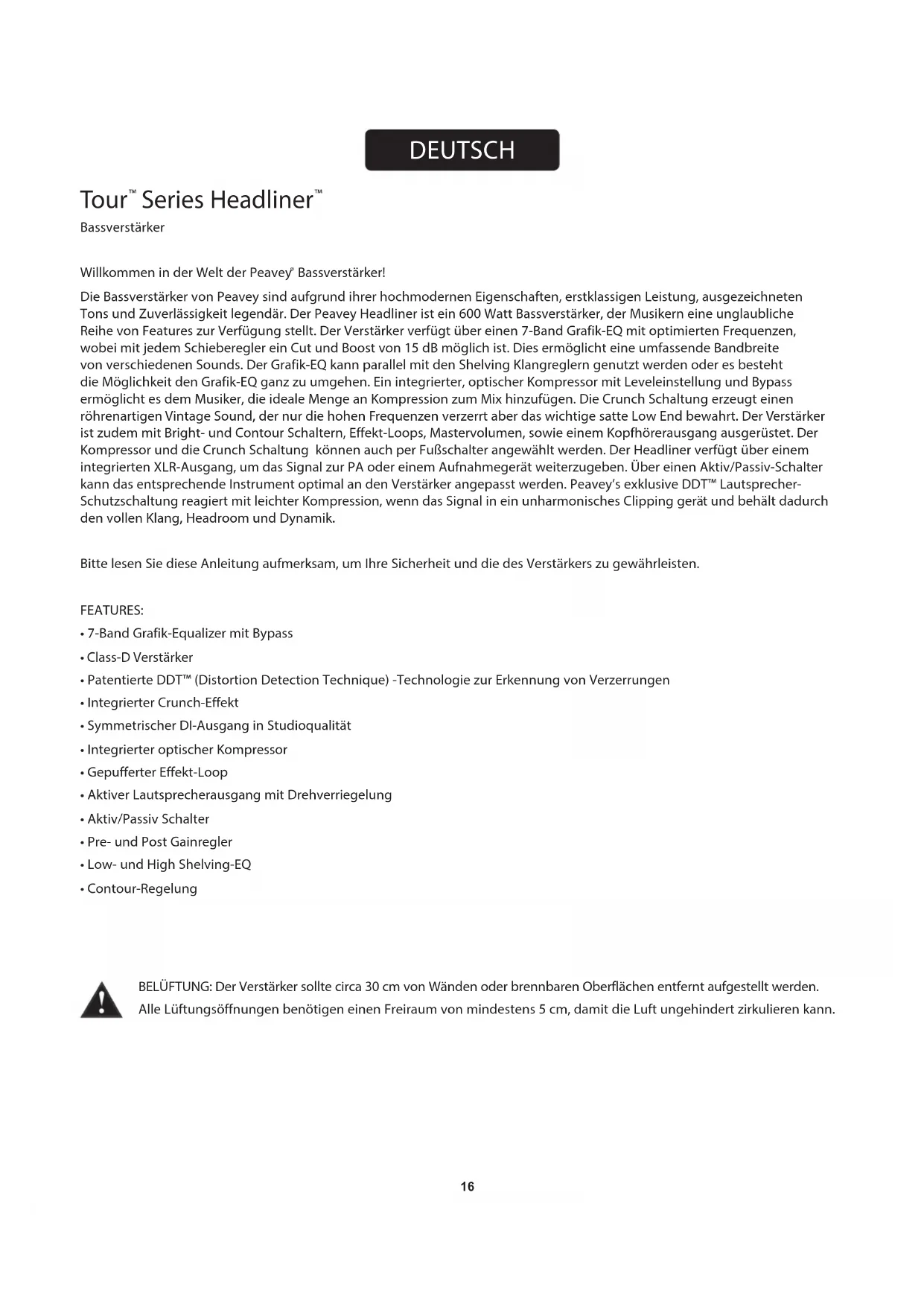

BEDIENUNGSANLEITUNG Headliner PEAVEY

Willkommen in der Welt der Peavey® Bassverstärker!

Die Bassverstärker von Peavey sind aufgrund ihrer hochmodernen Eigenschaften, erstklassigen Leistung, ausgezeichneten Tons und Zuverlässigkeit legendär. Der Peavey Headliner ist ein 600 Watt Bassverstärker, der Musikern eine unglaubliche Reihe von Features zur Verfügung stellt. Der Verstärker verfügt über einen 7-Band Grafik-EQ mit optimierten Frequenzen, wobei mit jedem Schieberegler ein Cut und Boost von 15 dB möglich ist. Dies ermöglicht eine umfassende Bandbreite von verschiedenen Sounds. Der Grafik-EQ kann parallel mit den Shelving Klangreglern genutzt werden oder es besteht die Möglichkeit den Grafik-EQ ganz zu umgehen. Ein integrierter, optischer Kompressor mit Leveleinstellung und Bypass ermöglicht es dem Musiker, die ideale Menge an Kompression zum Mix hinzufügen. Die Crunch Schaltung erzeugt einen röhrenartigen Vintage Sound, der nur die hohen Frequenzen verzerrt aber das wichtige satte Low End bewahrt. Der Verstärker ist zudem mit Bright- und Contour Schaltern, Effekt-Loops, Mastervolumen, sowie einem Kopfhörerausgang ausgerüstet. Der Kompressor und die Crunch Schaltung können auch per Fußschalter angewählt werden. Der Headliner verfügt über einem integrierten XLR-Ausgang, um das Signal zur PA oder einem Aufnahmegerät weiterzugeben. Über einen Aktiv/Passiv-Schalter kann das entsprechende Instrument optimal an den Verstärker angepasst werden. Peavey's exklusive DDT™ Lautsprecher-Schutzschaltung reagiert mit leichter Kompression, wenn das Signal in ein unharmonisches Clipping gerät und behält dadurch den vollen Klang, Headroom und Dynamik.

Bitte lesen Sie diese Anleitung aufmerksam, um Ihre Sicherheit und die des Verstärkers zu gewährleisten.

FEATURES:

• 7-Band Grafik-Equalizer mit Bypass
• Class-D Verstärker
• Integrierter Crunch-Effekt
• Symmetrischer DI-Ausgang in Studioqualität
- Integrierter optischer Kompressor
• Gepufferter Effekt-Loop
- Aktiver Lautsprecherausgang mit Drehverriegelung
• Aktiv/Passiv Schalter
• Pre- und Post Gainregler
• Low- und High Shelving-EQ
- Contour-Regelung

- Patentierte DDT™ (Distortion Detection Technique) -Technologie zur Erkennung von Verzerrungen

BELÜFTUNG: Der Verstärker sollte circa 30 cm von Wänden oder brennbaren Oberflächen entfernt aufgestellt werden. Alle Lüftungsöffnungen benötigen einen Freiraum von mindestens 5 cm, damit die Luft ungehindert zirkulieren kann.

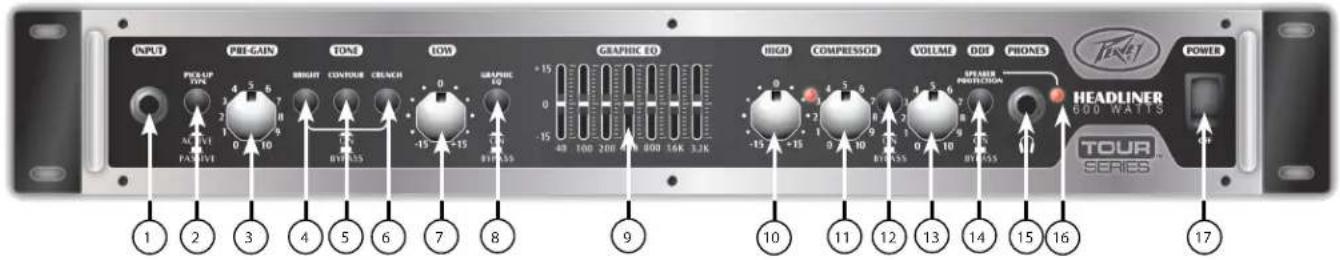

① INPUT

Über diese 6,35 mm Klinkenbuchse wird das Instrument mit dem Verstärker verbunden. WARNUNG: Niemals den Ausgang einer Endstufe mit diesem Input verbinden. Dadurch könnten beide Geräte beschädigt werden.

② ACTIVE/PASSIVE PICKUP SWITCH

Dieser Schalter dient zur Anpassung des Verstärkers an aktive oder passive Instrumente.

(3) PRE GAIN

Mit diesem Regler wird der Eingangspegel des Instruments justiert.

④ BRIGHT SCHALTER

Diese Taste sorgt für einen 10 dB Boost bei Frequenzen von über 1 kHz. Er kann aktiviert werden, indem der Schalter auf die Position „ON“ gestellt wird.

5 CONTOUR

Diese Taste verstärkt hohe und tiefe Frequenzen, während die Mitten beschnitten werden, wodurch ein moderner Sound entsteht.

6 CRUNCH SCHALTER

Dieser Schalter aktiviert einen Crunch-Effekt, der einen klassisch, übersteuerten, röhrenartigen Verstärker-Sound simuliert. Bei der Benutzung der Crunch-Funktion erreichen Sie mit dem Ausschalten der Hochtöner einen authentischeren übersteuerten Klang.

7 LOW

Dieser Regler sorgt für eine Shelving-Tonregelung für niedrige Frequenzen und einen Cut/Boost von +/-15 dB. In Mittelstellung ist das Signal flat. Die Hauptfrequenz liegt bei 50 Hz. Die -3 dB Shelving-Eckfrequenz liegt bei 100 Hz.

⑧ EQ BYPASS

Diese Taste entfernt den Grafik-Equalizer aus der Audiokette. Wenn dieser Schalter in der „Bypass“-Position steht, reagiert der Verstärker, als wäre der Grafik-Equalizer auf „flat“ eingestellt.

⑨ GRAPHIC EQUALIZER

Diese Schieber ermöglichen eine präzise Tonregelung durch den Constant-Q Sieben-Band-Equalizer. Jedes Band kann um 15 dB verstärkt oder verringert werden.

10 HIGH

HIGH

Dieser Knopf sorgt für eine Shelving-Klangregelung für hohe Frequenzen und einen Cut/Boost von +/-15 dB. In Mittelstellung ist das Signal „flat“ und die Frequenz liegt bei 8 KHz. Die -3 dB Eckfrequenz des Shelving Filters beträgt 5 KHz.

11 COMPRESSOR

Durch Drehen dieses Knopfs im Uhrzeigersinn wird die Menge der Kompression in der Signalkette erhöht.

12 COMPRESSOR ON/OFF-SCHALTER Mittels dieses Schalters wird der Kompressor ein- bzw. ausgeschaltet.
13 VOLUME Dieser Regler bestimmt die Gesamtlautstärke des Verstärkers.
14 DDT™ (Distortion Detection Technique) Diese Taste sorgt dafür, dass der Verstärker nicht in einen Clippingbereich kommt, der zu einer Beschädigung der Lautsprecher führen würde. Obwohl diese Eigenschaft mit diesem Schalter aktiviert oder deaktiviert werden kann, empfiehlt Peavey®, dass DDT stets aktiviert sein sollte, um die optimale Leistungsfähigkeit des Systems zu garantieren.
15 HEADPHONE AUSGANG 6,35 mm Kopfhörer-Ausgang.
16 DDT FUNKTIONSLEUCHTE Wenn DDT aktiviert ist, blinkt die Protect/Clip-LED, falls das DDT einsetzt. Dies ist normal! Wenn die LED jedoch ständig leuchtet, muss der Gain Pegel verringert werden, um einem möglichen Schaden am Gerät vorzubeugen. Wenn DDT deaktiviert ist, wird die LED eine Clip-Anzeige.
17 POWER SCHALTER Drücken Sie diesen Schalter auf die „ON“-Position, um das Gerät einzuschalten. Die grüne LED leuchtet und zeigt an, dass die Einheit mit Strom versorgt wird.

Vorsicht: Der Power-Schalter unterbricht nicht beide Seiten der Hauptstromleitung. Grährlicher Strom kann auch dann im Gehäuse fließen, wenn der Power-Schalter auf „OH“ steht.

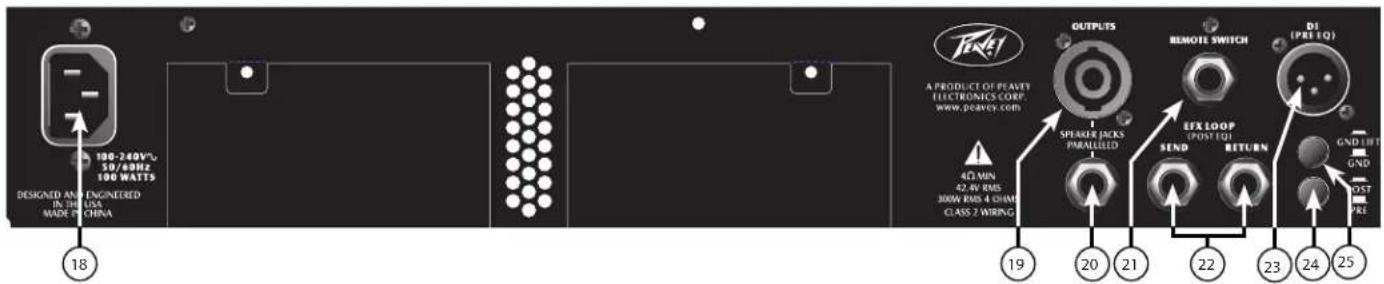

WECHSELSTROMEINGANG: Dies ist der Anschluss für ein IEC-Stromkabel über das der Verstärker mit dem Stromnetz verbunden wird. Stecken Sie das Stromkabel in diese Buche, um das Gerät mit Strom zu versorgen. Das Gerät kann beschädigt werden, wenn eine falsche Netzspannung angesetzt wird. (Beachten Sie den Netzspannungsvermerk am Gerät).

Entfernen Sie niemals den Erdungspol eines Gerätes. Er dient Ihrer Sicherheit. Wenn der Anschluss keinen Erdungspol besitzt, sollte ein geeigneter Erdungsadapter verwendet werden, so dass das dritte Kabel ordnungsgemäß geerdet wird. Vergewissern Sie sich, dass der Verstärker und alle zugehörigen Geräte ordnungsgemäß geerdet sind, um das Risiko eines Stromschlags oder Feuers zu vermeiden.

19 EXTERNER SPEAKER OUTPUT
Ein 2-poliger Lautsprecherausgang mit Drehverriegelung parallel zu einem 6,35 mm aktiven Lautsprecherausgang (20).
20 EXTERNER - SPEAKER OUTPUT
6,35 mm aktiver Lautsprecherausgang parallel zum 2-poligen Lautsprecherausgang mit Drehverriegelung (19).
21 FUSSSCHALTER-ANSCHLUSS
Verbinden Sie Ihren Headliner Fußschalter mit dieser 6,35 mm Klinkenbuchse. Der Fußschalter regelt den Crunch Effekt und schaltet den Kompressor an/aus. HINWEIS: Die Crunch- und die Kompressortaste MUSS aktiviert sein, damit der Fußschalter genutzt werden kann. Die Bestellnummer für den TNT/Headliner-Fußschalter ist 03008010.
22 EFFECTS LOOP
Der Send-Anschluss liefert einen Preamp Output, der genutzt werden kann, um einen Slave Amp und externe Effektprozessoren anzusteuern. Der Return-Anschluss liefert das Signal nach der Effektkette, zum Input in eine Endstufe. HINWEIS: Sollte der Amp als Slave Poweramp genutzt werden, so sollte die Return-Buchse als Input genutzt werden.
23 DIRECT INTERFACE (DI)
Diese integrierte, symmetrische Direktschnittstelle wird genutzt, um ein gepuffertes, unverarbeitetes Signal an einen externen Mischer zu senden.
24 DI PRE/POST-SCHALTER
Diese Taste schaltet den DI-Ausgang von Pre-EQ auf Post-EQ.
25 GROUND LIFT
Diese Taste verhindert eine Erdungsschleife, welche zu einem ungewünschten Brummen führen könnte. Ist sie gedrückt (IN-Position), wird der Ground Lift aktiviert.

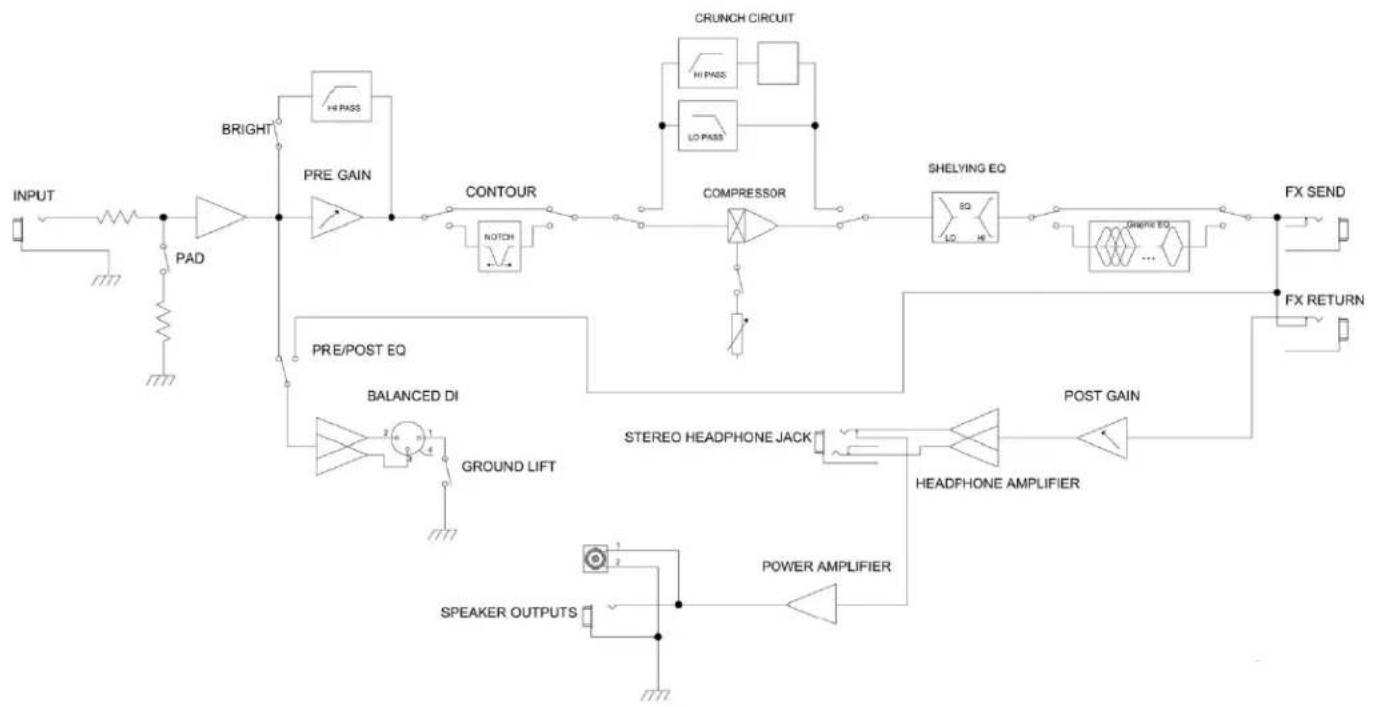

Tour Series Headliner Blockschaltbild

