用户手册 Headliner PEAVEY

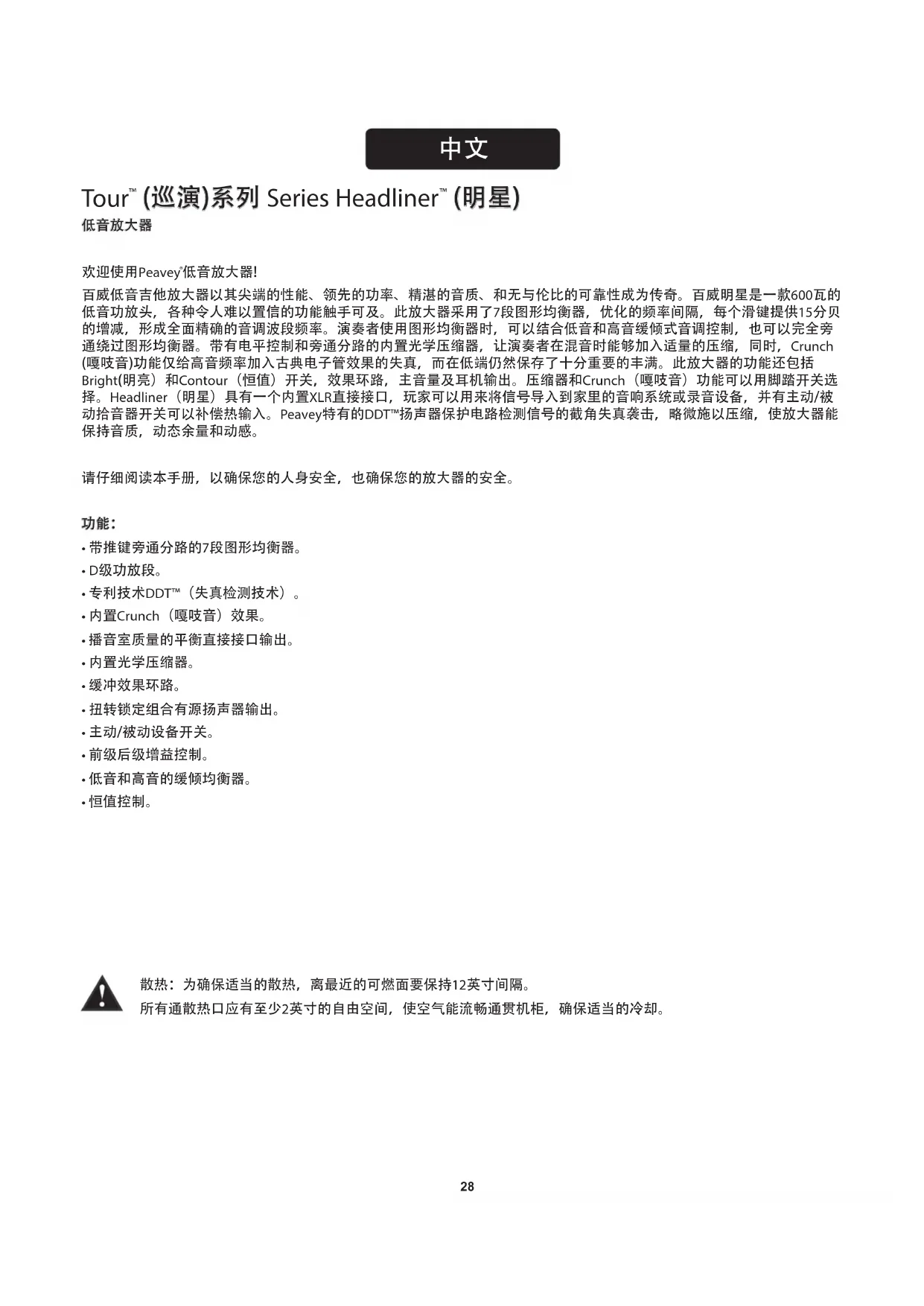

Tour™ (巡演)系列 Series Headliner™ (明星)

低音放大器

欢迎使用Peavey低音放大器!

百威低音吉他放大器以其尖端的性能、领先的功率、精湛的音质、和无与伦比的可靠性成为传奇。百威明星是一款600瓦的低音功放头，各种令人难以置信的功能触手可及。此放大器采用了7段图形均衡器，优化的频率间隔，每个滑键提供15分贝的增减，形成全面精确的音调波段频率。演奏者使用图形均衡器时，可以结合低音和高音缓倾式音调控制，也可以完全旁通绕过图形均衡器。带有电平控制和旁通分路的内置光学压缩器，让演奏者在混音时能够加入适量的压缩，同时，Crunch(嘎吱音)功能仅给高音频率加入古典电子管效果的失真，而在低端仍然保存了十分重要的丰满。此放大器的功能还包括Bright(明亮）和Contour（恒值）开关，效果环路，主音量及耳机输出。压缩器和Crunch（嘎吱音）功能可以用脚踏开关选择。Headliner（明星）具有一个内置XLR直接接口，玩家可以用来将信号导入到家里的音响系统或录音设备，并有主动/被动拾音器开关可以补偿热输入。Peavey特有的DDT™扬声器保护电路检测信号的截角失真袭击，略微施以压缩，使放大器能保持音质，动态余量和动感。

请仔细阅读本手册，以确保您的人身安全，也确保您的放大器的安全。

功能：

·带推键旁通分路的7段图形均衡器。
· D级功放段。
·专利技术DDT™（失真检测技术）。
- 内置Crunch（嘎吱音）效果。
· 播音室质量的平衡直接接口输出。
- 内置光学压缩器。
· 缓冲效果环路。
·扭转锁定组合有源扬声器输出。
- 主动/被动设备开关。
· 前级后级增益控制。
·低音和高音的缓倾均衡器。
·恒值控制。

PEAVEY Headliner - 功能： - 1

散热：为确保适当的散热，离最近的可燃面要保持12英寸间隔。

所有通散热口应有至少2英寸的自由空间，使空气能流畅通贯机柜，确保适当的冷却。

PEAVEY Headliner - 功能： - 2

text_image INPUT PRE-GAIN TOUR LOW GRAPHIC EQ GRAPHIC EQ HIGH COMPRESSOR VOLLAB DOT PHONES POWER HEADLINER 600 WATTS TOUR SERIES 1 2 3 4 5 6 7 8 9 10 11 13 14 15 16 17 AC/VI PASSIVE +15 -15 40 100 200 300 1kV 3.2K +15 -15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

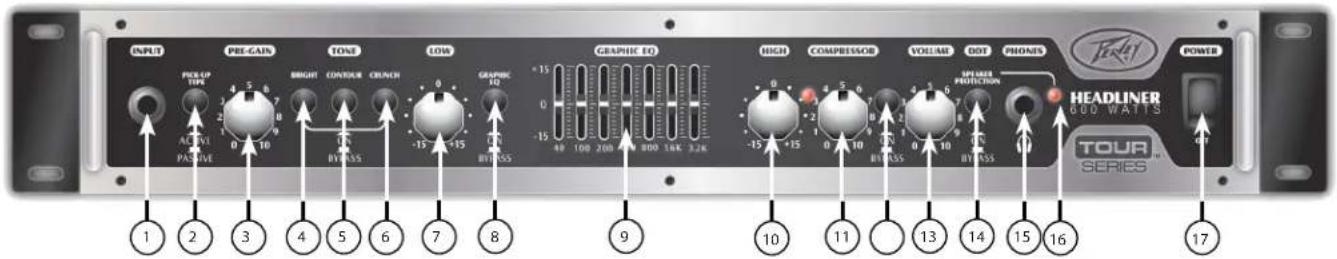

① INPUT

1/4"插孔设备输入。警告：永远不要将功放输出插入此输入插座。两台设备都可能受损。

2 ACTIVE/PASSIVE PICKUP SWITCH

此开关使您可以为您的乐器选择适当的设定。放大器的增益结构作了调整，以适应主动或被动的拾音配置。

(3) PRE GAIN

此旋钮控制设备的输入音量。

④ BRIGHT开关

此按钮在1kHz频率之上提供10分贝的提升。按下开关至“ON”位置激活。

5 CONTOUR

CONTOUR 此按钮在削减中音的同时提升高音和低音，产生一个“勺”形（中音衰减型均衡形）声音。

6 CRUNCH开关

此钮接合crunch（嘎吱音）效果，模拟经典的电子管功放的过载声音。使用crunch（嘎吱音）功能时，关闭您机箱上的高音扬声器开关会形成一个更逼真的过载音调。

⑦ LOW

LOW 此旋钮提供低音频率+/-15分贝削减/提升缓倾音调控制，中心点是降音调模式，中心频率是50Hz -3分贝斜角频率是100Hz。

⑧ EQ BYPASS

EQ BYPASS 此按钮将图形均衡器从音响链中移除。开关设在“Bypass”(旁通)位置时，放大器的响应一如图形均衡器设定在降音调模式。

9 GRAPHIC EQUALIZER

GRAPHIC EQUALIZER
这些滑键通过等比例Q值7段均衡器提供精确的音调调节。每段能提升或削减15分贝。

10 HIGH

HIGH 此旋钮提供高音频率+/-15分贝削减/提升缓倾音调控制，中心点是降音调模式，频率为8KHz。-3分贝斜角频率是5KHz。

COMPRESSOR

顺时针旋转此旋钮增加信号链中的压缩值。

PEAVEY Headliner - 功能： - 3

text_image DESIGNED AND ENGINEERED IN THE USA MADE P CHINA 18 100-240V/ 50/60Hz 100 WATTS OUTPUTS A PRODUCT OF PEAVY ELECTRONICS CORP. WWW.DR AVRYE.COM 4Q MIN 42.4V RMS 300N RMS 4 OHM CLASS 2 WIRENG 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 50 21 22 23 24 25 OUTPUTS SMAKER JAKES PARALLEL EME LOOP (POST EQ) SEND RETURN DI (PRE EQ) GNDLEET GVD POST REF

12 COMPRESSOR ON/OFF 开关此按钮开关开启和关闭压缩器。
13 VOLUME 此旋钮控制放大器的总体音量。
14 DDT ^™ (Distortion Detection Technique) 此按钮防止功放会损伤扬声器的截角失真，虽然此功能可以用开关开启或旁通，Peavey ^® 建议将DDT（失真检测技术）留在开启，以求最优系统性能的发挥。
15 HEADPHONE 输出 1/4"耳机输出，供个人监听用。
16 DDT指示灯 在DDT（失真检测技术）开启的状态下，如果DDT（失真检测技术）被触发，Protect/Clip(保护/截角失真)LED灯会闪烁，这是正常的。但是，如果LED恒定亮着，则需要降低增益程度，以防止可能的设备损坏。在DDT（失真检测技术）关闭的状态下，则LED成为截角失真的指示灯。
17 POWER开关将开关翻转到“ON”(开)位置，给设备接通电源。绿色LED灯亮起，表明电源接通。

警告：此设备的电源开关并不能将两边的主电源都切断。即使电源开关在“OFF”（关）的位机箱内仍可能存在有害能源。

PEAVEY Headliner - 功能： - 4

PEAVEY Headliner - 功能： - 5

PEAVEY Headliner - 功能： - 6

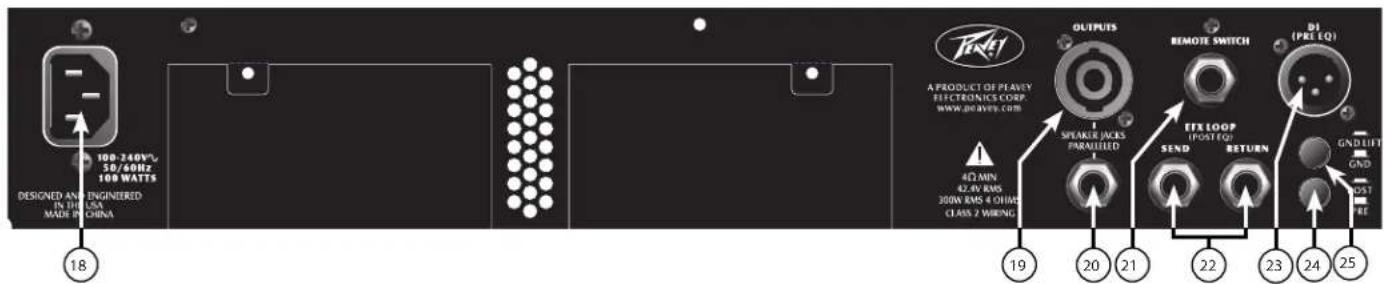

交流电源输入： 这是IEC（国际电工委员会）标准电源线插座，向设备提供交流电源。将电源线连接至此连接座，向设备提供电源。如果使用不当电压（参见设备上的标识电压），可能导致设备损坏。

千万不要折断任何设备上的地脚。这是为了您的安全起见。如果使用的电源插座没有接地脚，则应使用相应的接地转换器，并将第三根导线正确接地。为防止触电或火灾危险，永远确认放大器及其所有附加设备都正确接地。

⑲ 外接 SPEAKER OUTPUT

2芯扭转锁定有源扬声器输出，和1/4"有源扬声器输出（20）并联。

20 1/4"外接 SPEAKER OUTPUT

1/4"有源扬声器输出，和2芯扭转锁定有源输出（19）并联。

21 脚踏开关插座

将您的Headliner（明星）脚踏开关插入此1/4"插座。脚踏开关控制crunch（嘎吱音）效果及压缩器的开启/关闭。注：要使用此脚踏开关，crunch（嘎吱音）及压缩器的按钮必须接通。TNT/Headliner（明星）脚踏开关的配件编号是03008010。

22 EFFECTS LOOP

Send(发送)插座提供一个前置输出，可用于驱动从属放大器和外接效果处理器。Return（接收）插座为音响链中最后一个效果提供功放。注：如果将此设备作为从属功放使用，则Return接收）插座应用作输入。

②3 直接接口 (DI)

此内置平衡直接接口用于将未处理缓冲信号发送至外接混音器。

24 DI PRE/POST 开关

此按钮将DI（直接接口）输出从前置均衡切换至后置均衡。

25 GROUND LIFT

此按钮防止可能导致交流哼声的接地回路。按下（IN位置）时，接地解除。

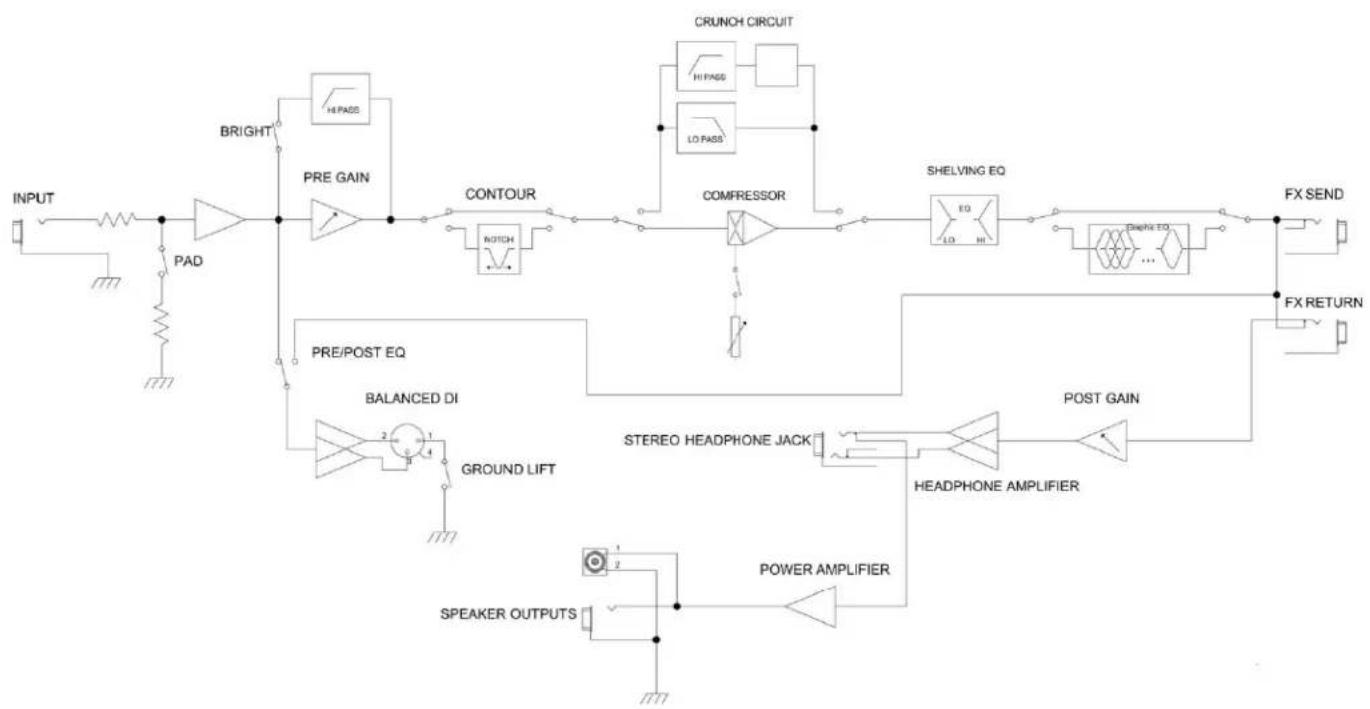

巡演系列明星功放头方块图

PEAVEY Headliner - 巡演系列明星功放头方块图 - 1

