BEDIENUNGSANLEITUNG Tour Series TNT Combo PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts bettreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enften. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchfuhren halten.

WANuG: Um elektrischen Schlag oder Brandgefahr zu verhindern, sollte dieser Apparat nicht Regen oder Feuchtigkeit ausgesetzt werden und Gegenstände mit Flüssigkeiten gefuellt, wie Vasen, nicht auf diesen Apparat gesetzt werden. Bevor dieser Apparat verwendet wird, lessen Sieitte den Funktionsfuhrer fur weitere Warnungen.

Schutzerding Terminal. Das Gerät nur an Steckdose mit Schutzleiter angeschlossen werden.

WICHTIGESICHERHEITSHINWEISE

SICHERHEITSHINWEISEAECTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befoltgt werden:

1. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Setzen Sie these Gerät nicht in der Nähe von Wasser ein.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine der Lufungsöffnungen. Führn Sie die Installation gemäß den Anweisungen des Herstellers durch.
8. Installieren Sie das Gerät nicht darüber Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gapolten Steckers bzw. des Erdungssteckers. Ein gapolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient Ihrer Sicherheit. Sollte der beiliegende Stecker nicht in ihre Steckdose passen, wenden Sie sichitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu halten.
10. Schützen Sie das Netzkabel, sodass niemand darauf auf tritt oder es geknicht wird, insbesondere an Steckern oder Buchsen und ihren Austrittsstellen aus dem Gerät.
11. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
12. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wir ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besondere vorsichtig, damit er nicht umkippt und möglichwerse jeder verletzt wird.
13. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung.
14. Lassen Sie samlliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchfuhren. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal/arbeitet oder heruntergefallen ist.
15. Der Erdungsstift darf nie entfernrt werden. Auf Wunsch senden wir Ihnenigeria unsere kostenlose Broschure "Shock Hazard and Grounding" (Gefahr durch elektrischen Schlag und Erdung) zu. Schlieben Sie nur an die Stromversorgung der Art an, die am Gerät geben dem Netzkabel angegeben ist.
16. Wenn these Product in ein Gerate-Rack eingeut werden soll, muss eine Versorgung uber die Rückseite eingerichtet werden.
17. Hinweis - Nur für Großbritannien: Soltte die Farbe der Drahte in der Netzleitung these Geräts nicht mit den Klemmen in Ihr Stecker übereinstimmen, gehen Sie folgendermaßen vor: a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlüssen werden. b) Der blaue Draht muss an die mit N markierte bzw. Schwarze Klemme angeschlüssen werden. c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlüssen werden.
18. Dieses Gerat darit nght ungeschutzt Wassertropfen und Wasserspritzern ausgesetzter wden und es muss dauf geachtet werden, dass keine mit Flusigkeiten gefuille Gegenstände, wie z. B. Blumenvasen, auf dem Gerat abgestellt werden.
19. Der Netzschalter in dieser Einheit bricht beside Seiten von den primären Haupleitungen nicht. Gerfährliche Energie kann anwesend innerhalb des Chassis sein, wenn her Netzschalter im ab Position ist. Die Hauptleitungen stöpseln zu oder Gerätkupplung ist benutzt, während das Vorrichtung abschelt, das schaltet Vorrichtung wird bleiben sogleich hantierbar ab.
20. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Menschen zu Menschen verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärn ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lämbelastung festgelegt:

	Dauer pro Tag in Stunden		Geräuschpegel dBA, langsame Reaktion
8 90
6 92
4 95
3 97
2 100
1	1/2 102
1 105
	1/2		110
	1/4 oder weniger		115

Laut OSHA kann jeder Belastung über den oberstehenden zulässigen Grenzwerten zu einem gewissen Gehörverlust führen. Sollte die Belastung die oberstehenden Grenzwerte übersteigen, müssen beim Betrieb these Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schaldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie diese Verstärkungssystem hohe Schaldruckpegel erzeugen können, beim Betrieb these Geräts einen Gehörschutz zu tragen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!

TÄRKEÄT TURVALLISUUSOHJEET

Logo eigencarten in Richtlinde 2002/96EC Anhangl IV.(OJL)37738,13.012.03 und definiert in EN 50419:2015

Der Balken ist das Symbol zur Kennzeichnung neue Abfalls und wird nur auf Geräten angebracht, die nach dem 13. August 2005 gefercht wurden

Versorgten Sie die gesamtd Produkt umweltgerecht. Diese Kennzinschuld bebedeut, dass das Produkt innerhalb der EU nicht mit dem Hausmäß entsorgt werden darf. Zur Vermiedung von Umwelt- und Gesundheitsschäden durch unkontrollierte Entsorgung recyocin zum Das Gorättie abgeh. Geben das Gorät is einer Sarmelstelle für Elektrarlage aber oder werden Sie sich an ihren Fachhinderl.

Logo vitatu direktivn 2002/96/EY lttteen

VQUOL3738,1302.03 mukasei,mainly standardaEN 50419.2005
Pakki on uudertjaten merinkita jsta ita kateetan van 13. elokuta 2005 Jileken veimsteutika latteisha

Tucunau okea havilaminan. Tamir merid imasee, esti tuteita es laa havihita muun Iaujisitien mukana EU n aueila. Lotta eestlin mhodlles valoformian jaleixen havilaminan hatay ymparstide kin tinnere vedyele, kerita tutea vastuillussei ja edista metalaren kestivala uudelorekkiyai. Voll palauta kalyteyn lalseon kaytamala kerjasiyesterna bat omatana ynetyta jaleemnyjian. jotta late ostettin. He vovat loritua oluyn yarpismr karnalla urvalssen kerikyjian.

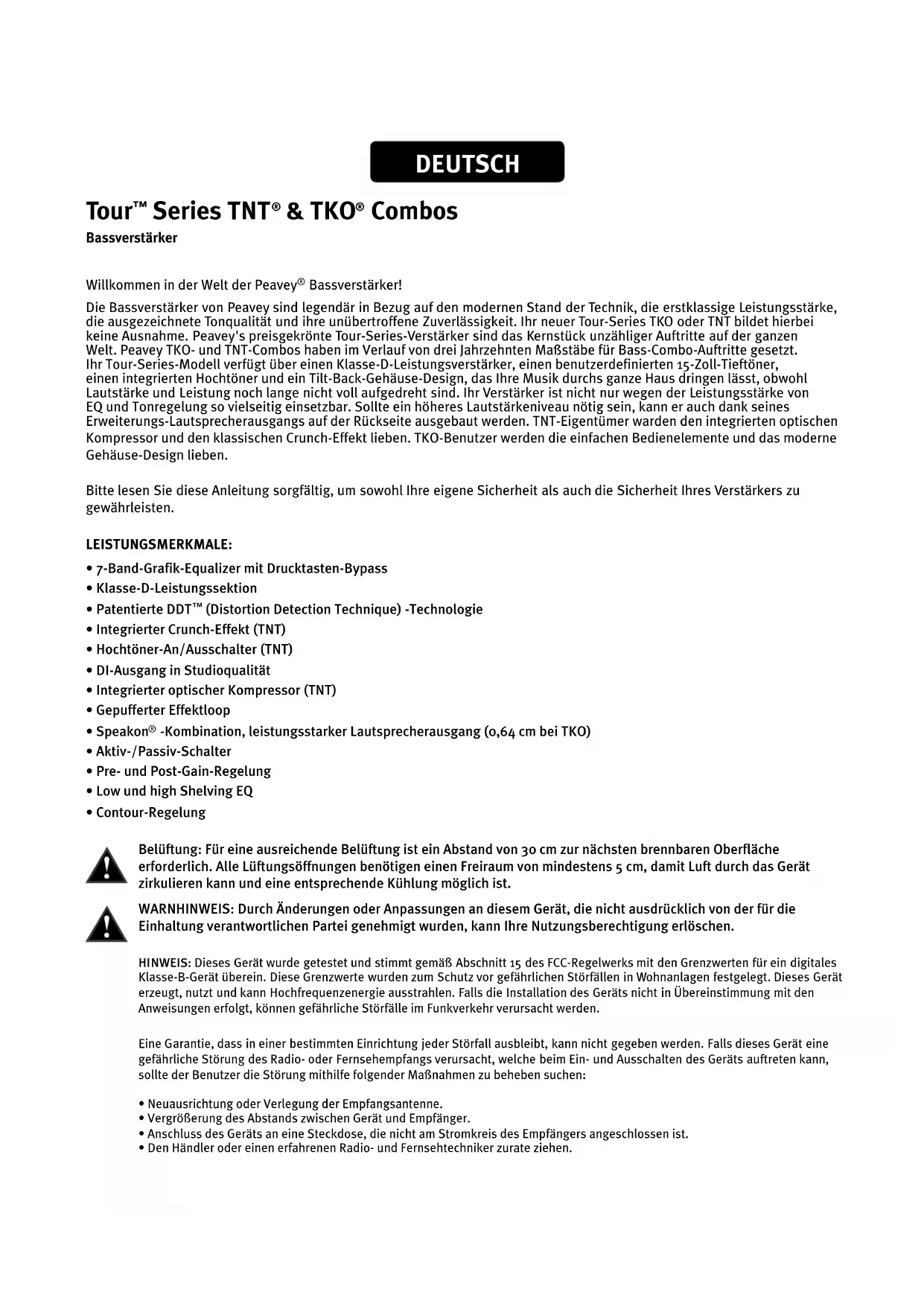

Willkommen in der Welt der Peavey Bassverträker!

Die Bassverträger von Peavey sind legendär in Bezug auf den modernen Stand der Technik, die erstklassige Leistungsstärke, die ausgezeichnete Tonqualität und ihre unübertroffene Zuverlässigkeit. Ihr neuer Tour-Series TKO oder TNT bildet hierbei keine Ausnahme. Peavey's preisgekrönte Tour-Series-Verträger sind das Kernstück unzählicher Auftritte auf der ganzen Welt. Peavey TKO- und TNT-Combos haben im Verlauf von drei Jahrzehnten Maßstäbe für Bass-Combo-Auftritte gesetzt. Ihr Tour-Series-Modell verfügbar über einen Klasse-D-Leistungsverträger, einen benutzerdefinierten 15-Zoll-Tieftöner, einen integrierten Hochtöner und ein Tilt-Back-Gehäuse-Design, das ihre Musik durchs ganze Haus dringen lasst, bzwohl Lautstärke und Leistung noch lange nicht voll aufgedreht sind. Ihr Verträger ist nicht nur wegen der Leistungsstärke von EQ und Tonregelung so vielfeilig einsetzbar. Soltte ein hóheres Lautstärkeniveau nötig sein, kann er auch dank seines Erweiterungs-Lautsprecherausgangs auf der Rückseite ausgebaut werden. TNT-Eigentümer warden den integrierten optischen Kompressor und den klassischen Crunch-Effekt lieben. TKO-Benutzer werden die einfahren Bedienelemente und das moderne Gehäuse-Design lieben.

Bitte lessen Sie diese Anleitung sorgfältig, um sowohl ihre eigene Sicherheit als auch die Sicherheit Ihres Verstärkers zu gewährleisten.

LEISTUNGSMERKMALE:

• 7-Band-Grafik-Equalizer mit Drucktasten-Bypass
• Klasse-D-Leistungssektion
• Patentierte DDT™ (Distortion Detection Technique) -Technologie
• Integrierter Crunch-Effekt (TNT)
• Hochtöner-An/Ausschalter (TNT)
• DI-Ausgang in Studioqualität
• Integrierter optischer Kompressor (TNT)
• Gepufferter Effektloop
• Speakon® -Kombination, leistungsstarker Lautsprecherausgang (0,64 cm bei TKO)
  Aktiv-/Passiv-Schalter
  Pre- und Post-Gain-Regelung
• Low und high Shelving EQ
• Contour-Regelung

Belüftung: Für eine ausreichende Belüfung ist ein Abstand von 30 cm zur nachsten brennbaren Oberfläche erforderlich. Alle Lüftungsöffnungen benötigen einen Freiraum von mindestens 5 cm, damit Luft durch das Gerät zirkulieren kann und eine entsprechende Kühlung möglich ist.

WARNHINWEIS: Durch Änderungen oder Anpassungen an thisem Gerät, die nicht ausrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, kann ihre Nutzungsberechtigung erlösen.

HINWEIS: Dieses Gerät wurde getestet und stimmt gemäß Abschnitt 15 des FCC-Regelwerks mit den Grenzwerten für ein digitales Klasse-B-Gerät überein. Diese Grenzwerte wurden zum Schutz vor gefährlichen Störträgen in Wohnanlagen festgelegt. Dieses Gerät erzeugt, nutzt und kann Hochfrequenzenergie ausstrahlen. Falls die Installation des Geräts nicht in Übereinstimmung mit den Anweisungen erfolgt, können gefährliche Störfälle im Funkverkehr verursacht werden.

Eine Garantie, dass in einer bestimmten Einrichtung jeder Störfall ausbleibt, kann nicht gegeben werden. Falls diesera Gerat eine gefährliche Störung des Radio- oder Fernsehempfangs verursacht, welche beim Ein- und Ausschalten des Gerats auftreten kann, sollte der Benutzer die Störung mithilfe folgender Maßnahmen zu beheben suchen:

• Neuausrichtung oder Verlegung der Empfangsantenne.
• Vergroßerung des Abstands zwischen Gerät und Empfänger.
• Anschluss des Geräts an eine Steckdose, die nicht am Stromkreis des Empfängers angeschlossen ist.
• Den Handler oder einen erfahrenen Radio- und Fernsehtechniker zurateziehen.

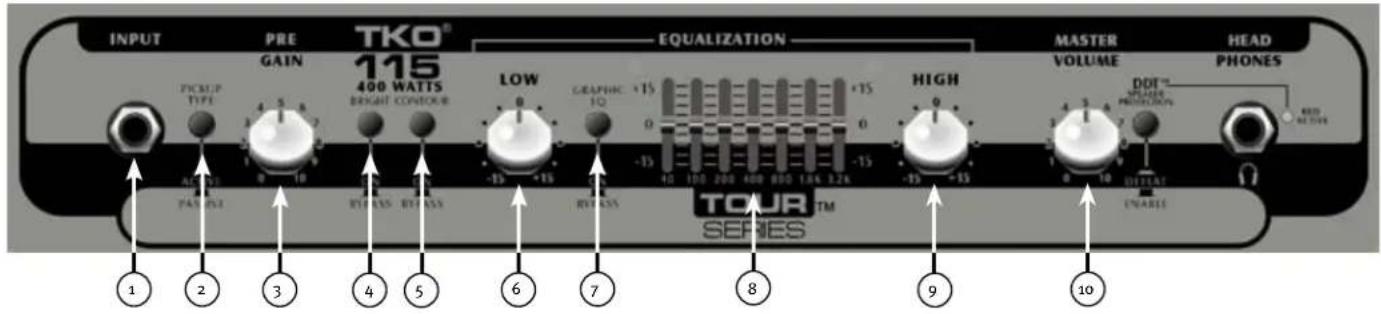

INPUT

0,64 cm-Instrumenteneingang

WARNHINWEIS: Niemals den Ausgang eines Leistungsverträkers an diese Eingangsbuchse anschließen. Beide Geräte konnten beschädigt werden.

ACTIVE/PASSIVE PICKUP-SCHALTER

Dieser Knopf ermittelicht die passende Einstellung Ihres Instruments. Passive Pickups haben eine geringere Leistung. Die Gain-Struktur des Verständrakers passt sich an verschiedene Pickup-Konfigurationen an.

PRE GAIN

Dieser Regler justiert den Eingangspegel des Instruments.

BRIGHT-SCHALTER

Dieser Knopf erhögt einen 10 dB Boost für Freqenzen über 1 kHz. Zur Aktivierung wird der Knopf in die „IN“-Position hineingedrückt.

CONTOUR

Deiser Knopf verstärkt die Hohen und Tiefen, reduziert die Mitten und sorgt so fur einen vollen Klang.

CRUNCH-SCHALTER

Dieser Knopf erzeugt einen Crunch-Effekt, indem der klassisch übersteuerte Röhrenveränder-Sound simuliert wird.

LOW

Dieser Regler bietet eine Shef-Klangregelung fur tiefe Freqenzen sowie einen Cut/Boost von +/-15 dB. In Mittelstellung ist das Signal flach. Die Basisfrequenz liegt bei 50 Hz -3 dB; die Shelf-Eckfrequenz beträgt 100 Hz.

EQ BYPASS

Dieser Knopf entendet den Grafik-Equalizer aus der Audiokette. Die "OUT"-Stellung des Schalters umgeht den EQ und der Veränder reagieren, als ob der Grafik-Equalizer auf flach eingestellt ware.

GRAFIK-EQUALIZER

These Regler erhögt eine prazise Klangregelung durch den Constant-Q-7-Band-Equalizer. Jedes Band kann um 15 dB verstärkt oder reduziert werden.

HIGH

Dieser Regler ermöglicht eine Shelf-Klangregelung für hohe Frenzen und Cut/Boost von +/- 15 dB. In Mittelstellung ist das Signal flach und die Freqenz beträgt 8 KHz -3dB; die Shelf-Eckfrequenz beträgt 5 KHz.

COMPRESSOR

Durch Drehen these Knopfes im Uhrzeigersinn wird die Kompressionsstärke in der Signalkette erhöht.

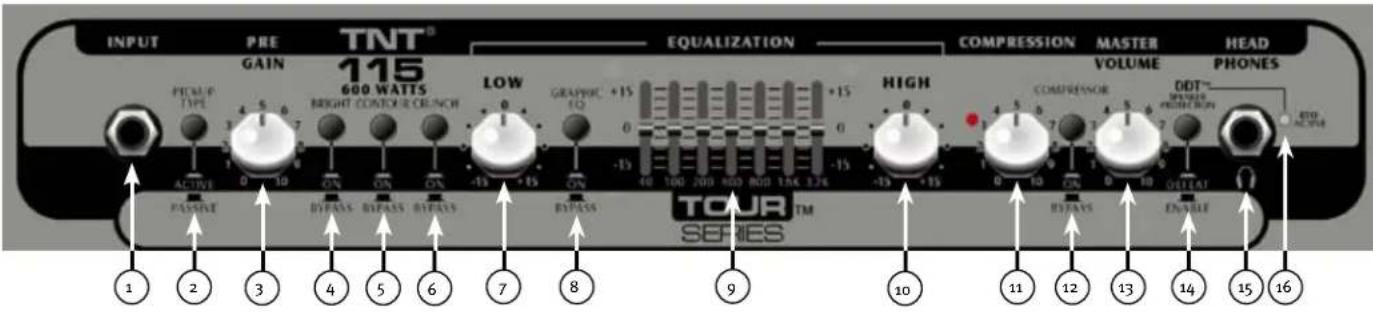

TNT - Vorderseite

COMPRESSOR ON/OFF-Schalter

Dieser Knopf schaltet den Kompressor an bzw. aus.

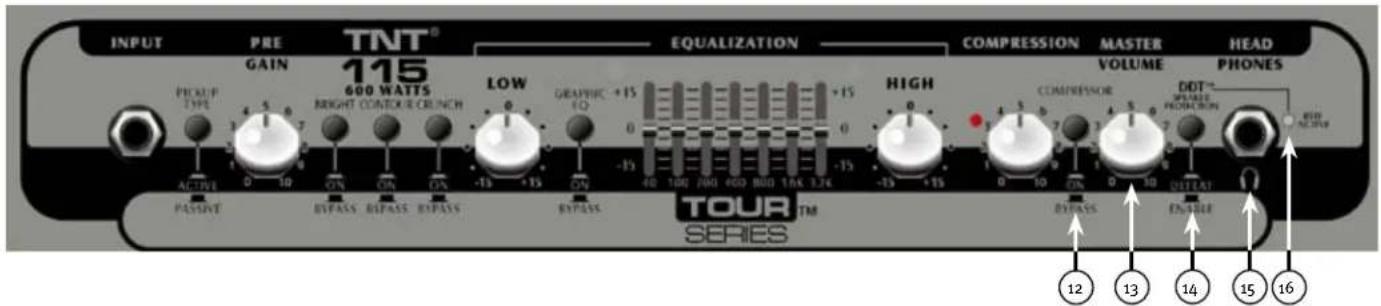

VOLUME

Dieser Regler steuert die Gesamtlautstärke des Verständerkers.

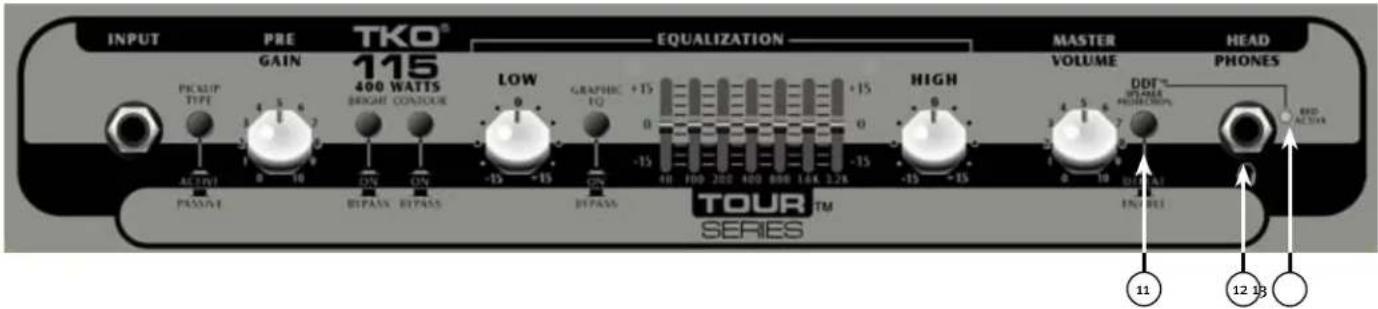

DDT^TM (Distortion Detection Technique)

Dieser Knopf verhinder Clipping-Verzerrungen des Verstärkers und darauf resultierende Misskürle oder Laufsprecherschäden. Die "IN" oder "DEFEAT"-Stellung des Schalters umgeht die DDT-Schaltung. Allerdings empfeht Peavey die DDT-Schaltung aktiviert zu halten, um eine optimale System-Leistung zu erhögen.

KOPFHÖRERAUSGANG

0,64 cm-Kopfhorerausgang fur die personliche Überwachung.

DDT-BLINKLIGHT

Wenn das DDT aktiviert ist, blinkt die rote Protect/Clip-LED-Leuche, sobald das DDT ausgelost wird. Bei normalem Betrieb blinkt die LED-Leuche. Leuchtet sie jedoch konstant, muss der Gain-Pegel eingestellt werden, um eventuelle Geräteschädenzu vermeiden. Wenn das DDT umgangen wird, dient die LED-Leuche als Clip-Anzeige.

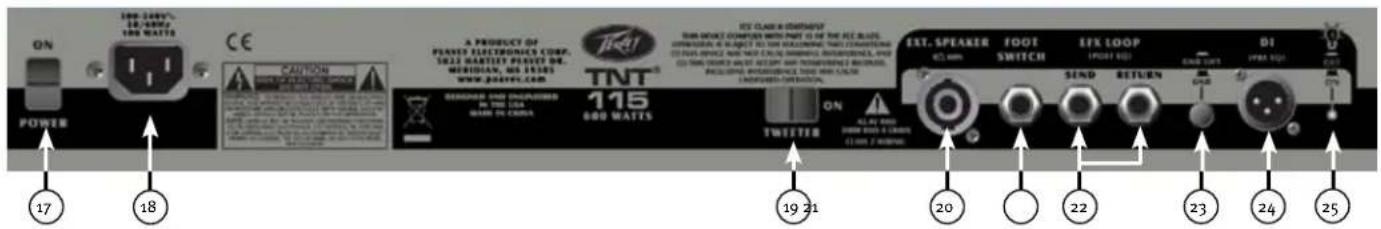

NETZSCHALTER

Die Stromversorgung des Geräts wird eingeschaltet, indem der Schalter auf „ON“ gedrückt wird. Das grüne LED-Licht leuchtet auf und zeigt an, dass das Gerät nun mit Strom versorgt wird.

VORSICHT: Der Ein/Ausschalter these Geräts unterbricht nicht beide Seiten der

Hauptstromleitung. Gefährliche Strommengen können auch dann im Inneren des Gehäuses flieben,

Her Ein/Ausschalter auf OFF stehen.

Der IEC-Netzkelabelanschluss lielfert Wechselstrom an das Gerät. Zur Stromversorgung des Geräts wird das Netzkabel an diese Buchse angeschlossen. Am Gerät können Schäden entstehen, wenn die falsche Netzspannung verwendet wird. (Siehe Netzspannungsvermerk am Gerät).

Der Erdungsstift des Geräts darif niemals enternt werden. Er dient Ihrer Sicherheit. Falls die verwendete Buchse keinen Erdungsstift aufweist, muss ein geeigneter Erdungsadapter verwendet werden und das dritte Kabel muss ordnungsgemäß geerdet sein. Um die Gefahr von Stromschlagen oder Branden zu vermeiden, müssen Veränderter und samlliche zugehörigen Ausrüstungsgegenstände ordnungsgemäß geerdet sein.

NOTE: FOR UK ONLY

Dieser Schalter schaltet den Hochtöner an/aus. Ist der CRUNCH-Effekt aktiviert, befindet sich dieser Schalter normalerweise in der OFF-Position.

EXTERNAL SPEAKER-AUSGANG

Durch den "Combi"-Typ versorgter Ausgang für die Versorgung eines passiven Gehäuses.

FOOTSWITCH-ANSCHLUSS

Der TNT-Fußschalter wird in diese 0,64 cm-Buchse eingesteckt. Der Fußschalter regelt den Crunch-Effekt und schaltet den Kompressor an/aus.

HINWEIS: Die Crunch- und Kompressorknöffe MUSSEN gedrückt sein, damit sich der Fußschalter bedieten lasst.

EFFECTS LOOP

Die Send-Buchse stellt einen Vorverstärkerausgang bereit, der für den Betrieb von Slave-Verständern und externen Effektgeräten verwendet werden kann. Die Return-Buchse bietet einen Leistungsverständereingang für den letzten Effekt in der Kette.

HINWEIS: Wenn Sie das Gerät als Slave-Leistungsverträger nutzen, sollte die Return-Buchse als Eingang verwendet werden.

GROUND LIFT

Dieser Knopf verhindert eine Masseschleife, die ein "Brummen" verursachen konnte. Gedrückt (IN-Position), ist der Ground Lift aktiviert.

These integrierte symmetrische Direkt-Schnittstelle wird zum Senden eines gepufferten, unverarbeiteten Signals an ein externes Mischpult verwendet.

PEAVEY LOGO HINTERGRUNDBELEUCHTUNGSSCHALTER

Dieser Knopf schaltet die Hintergrundbeleuchtung des Peavey-Logos ein bzw. aus.

INPUT

0,64 cm-Instrumenteneingang

WARNHINWEIS: Niemals den Ausgang eines Leistungsverträkers an diese Eingangsbuchse anschließen.

Beide Geräte konnten beschädigt werden.

ACTIVE/PASSIVE PICKUP-SCHALTER

Dieser Knopf ermoiglich die passende Einstellung Ihres Instruments. Passive Pickups haben eine geringere Leistung. Die Gain-Struktur des Veränderkars passt sich an verschiedene Pickup-Konfigurationen an.

PRE GAIN

Dieser Regler justiert den Eingangspegel des Instruments.

BRIGHT-SCHALTER

Dieser Knopf erhögt einen 10 dB Boost für Freqenzen über 1 kHz. Zur Aktivierung wird der Knopf in die „IN“-Position hineingedrückt.

CONTOUR

Dieser Knopf verständt die Hohen und Tiefen, reduziert die Mitten und sorgt so für einen vollen Klang.

LOW

Dieser Regler bietet a n h-15 d. In Mittelstellung ist das Signal flach. Die Basisfrequenz liegt bei 50 Hz -3 dB; die Shelf-Eckfrequenz betragt 100Hz

EQ BYPASS

Dieser Knopf entmernt den Grafik-Equalizer aus der Audiokette. Die "OUT"-Stellung des Schalters umgeht den EQ und der Veränder reagieren, als ob der Grafik-Equalizer auf flach eingestellt ware.

GRAPHIC EQUALIZER

These Regler ermöglicht eine prazise Klangregelung durch den Constant-Q-9-Band-Equalizer. Jedes Band kann um 15 dB verstärkt oder reduziert werden.

HIGH

Dieser Regler erhögt eine Shelf-Klangregelung für hohe Frenzen und Cut/Boost von +/- 15 dB. In Mittelstellung ist das Signal flach und die Freqenz beträgt 8 KHz -3dB; die Shelf-Eckfrequenz beträgt 5 KHz.

MASTER VOLUME

Dieser Regler steuert die Gesamtlautstärke des Verständerkers.

_11 DDTTM (Verzerrungserkennung)

Dieser Knopf verhindert Clipping-Verzerrungen des Verständerkers und darauf resultierende Missklange oder Laufsprecherschäden. Die "IN" oder "DEFEAT"-Stellung des Schalters umgeht die DDT-Schaltung. Allerdings empfeht Peavey die DDT-Schaltung aktiviert zu halten, um eine optimale System-Leistung zu erhögbaren.

HEADPHONE-AUSGANG

o,64 cm-Kopfhorerausgang fur die personliche Überwachung.

DDT-BLINKlicht

Wenn das DDT aktiviert ist, blinkt die rote Protect/Clip-LED-Leuche, sobald das DDT ausgelöst wird. Bei normalem Betrieb blinkt die LED-Leuche. Leuchtet sie jedoch konstant, muss der Gain-Pegel eingestellt werden, um eventuelle Geräteschädenzu vermeiden. Wenn das DDT umgangen wird, dient die LED-Leuche als Clip-Anzeige.

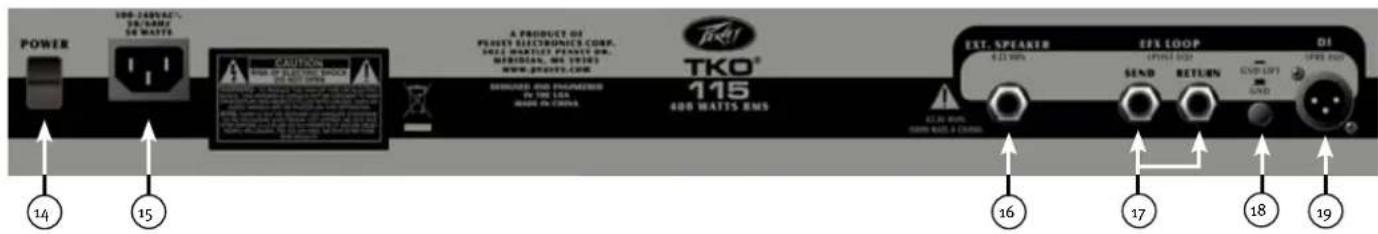

NETZSCHALTER

Die Stromversorgung des Gerätes wird eingeschaltet, indem der Schalter auf „ON“ gedrück wird. Das grüne LED-Licht leuchtet auf und zeigt an, dass das Gerät nun mit Strom versorgt wird.

VORSICHT: Der Ein/Ausschalter deses Geräts unterbricht nicht beide Seiten der Hauptstromleitung.

Gefährliche Strommengen können auch dann im Inneren des Gehäues flieben, wenn der Ein/

alter auf OFF stehen.

Der IEC-Netzkelabelanschluss liefert Wechselstrom an das Gerät. Zur Stromversorgung des Geräts wird das Netzkabel an diese Buchse angeschlossen. Am Gerät können Schäden entstehen, wenn die falsche Netzspannung verwendet wird. (Siehe Netzspannungsvermerk am Gerät).

Der Erdungsstift des Geräts darf niemals entfernt werden. Er dient ihrer Sicherheit. Falls die verwendete Buchse keinen Erdungsstift aufweist, muss ein geeigneter Erdungsadapter verwendet werden und das dritte Kabel muss ordnungsgemäß geerdet sein. Um die Gefahr von Stromschlagen oder Branden zu vermeiden, müssen Veränderung und samlliche zugehörigen Ausrüstungsgegenstände ordnungsgemäß geerdet sein.

NOTE: FOR UK ONLY

Von einer 0,64 cm-Buchse versorgter Ausgang für die Versorgung eines passiven Gehäuses.

EFFECTS LOOP

Die Send-Buchse stellt einen Vorverstärkerausgang bereit, der für den Betrieb von Slave-Verständern und externen Effektgeräten verwendet werden kann. Die Return-Buchse bietet einen Leistungsverständereingang für den letzten Effekt in der Kette.

HINWEIS: Wenn Sie das Gerät als Slave-Leistungsverträger nutzen, sollte die Return-Buchse als Eingang verwendet werden.

GROUND LIFT

Dieser Knopf verhindert eine Masseschleife, die ein "Brummen" verursachen konnte. Gedrück (IN-Position), ist der Ground Lift aktiviert.

These integrierte symmetrische Direkt-Schnittstelle wird zum Senden eines gepufferten, unverarbeiteten Siganls an ein externes Mischpult verwendet.

HINWEIS: Die Direkt-Schnittstelle verfügt über aufsallsichere Schaltungen, die über eine standardmäßige 48-Volt-Phantomspeisung vom Mischpult laufen. Auf diese Weise kann das DI trotz eines defekten Schutzschalters oder eines Verstärkerausfalls weiter Funktionieren. Im Falle eines aufsallsicheren Betriebs wird der Mute-Schalter umgangen. Diese Schaltung ist aktiviert, auch wenn der Netzschalter auf „Off" steht.

Tour Series TNT® Combo

HINWEIS: Alle Spezifikationen wurden unter Sollwert-Netzspannung getestet.

Netzspannung:

100 VAC bis 240 VAC 50/60 Hz

Universalsnetzteil

VORSICHT: Netzspannung nicht bei eingeschaltetem Gerät aktivieren. Andernfalls kann es zu Schäden am Gerät kommt.

Typischer Stromverbrauch:

100W

Leistungsveränderer-Spezifikationen:

Schutz:

DDT™-Lautsprecherschutz mit Defeat-Schalter

Kurzschlusssschutz

Thermische Schutzschaltung

Lüfterausfall-Schutzschaltung

Strombegrenzungs-Schutzschaltung

DC-Ausgangsschutzschaltung

Eingangsempfindlichkeit

(Signal in die

Return-Buchse mit

Gesamtlautstärkeneinstellung bis 5):

7.32 dBu

Ausgangsleistung:

Alle Messungen mit nicht mehr als 1% THD + N

8 Ohm 200 Watt (40,0 Ueff)
4 Ohm 300 Watt (34,6 Ueff)

Kopfhörerverstärker-Spezifikationen:

Stereo 8 Ohm Mindestladung

Ausgangsleistung:

Alle Messungen mit nicht mehr als 1% THD + N

8 Ohm 250 mW (1.41 Ueff) x2

Vorversteller-Spezifikationen

Einstellungen für die folgenden Messungen (soweit nicht anders angegeben):

PRE GAIN: 5 (12 Uhr)

BRIGHT: Aus

CONTOUR: Aus

CRUNCH: Aus

LOW: 0 (12 Uhr)

HIGH: 0 (12 Uhr)

GRAPHIC EQ:Alle Regler in

Mittelstellung

GRAPHIC EQ-SCHALTER: Aus

KOMPRESSION: Aus

POST GAIN: 10 (vollständig im

Uhrzeigersinn)

DDT: Aktiv

Eingangsempfindlichkeit (Eingangswahlschalter auf passiv):

Eingangssollwert: -17,8 dBU
Eingangsmimum: 40,9 dBU
Eingangsmimum: 1,3 dBU
(Maximals Eingangssignal bevor Clipping)

Eingangsempfindlichkeit (Eingangswahlschalter auf aktiv):

Eingangssollwert: -3,80 dBu
Eingangsminimum: -31,3 dBu
Eingangsmaximum: 10,2 dBu
(Maximals Eingangssignal bevor Clipping)

D.I. XLR Ausgang:

Durch den symmetrischen Ausgang geleitetes pre-EQ vom grepaffen Instrumentensignal der Fußschalterbuchse: Masseschalttyp, TRS Klinkenstecker (T = compressor, R = CRUNCH, S = ground)

Gewicht:

33.4 kg

Abmessungen (h x b x t):

HINWEIS: Alle Spezifikationen wurden unter Sollwert-Netzspannung getestet.

Netzspannung:

100V·120V/220V·240V50/60Hz

VORSICHT: Netzspannung nicht bei eingeschalteten Gerät aktivieren. Andernfalls kann es zu Schäden am Gerät kommt.

Typischer Stromverbrauch: 25 W Grundverbrauch / 300 W bis 200 W oder 4 Ohm

Leistungsveränderer-Spezifikationen:

Schutz:

DDT™ -Lautsprecherschutz mit Defeat-Schalter

Kurzschlusschutz

Thermische Schutzschaltung

Strombegrenzungs-Schutzschaltung

DC-Ausgangsschutzschaltung

Mindestladung:

4 Ohm (Internet Lautsprecher = 8 Ohm)

Eingangsempfindlichkeit:

(Signal in Return-Buchse mit Gesamtlautstärke vollständig im Uhrzeigersinn): 1 Ueff

Erweiterungs

Lautsprecherausgangsbuchse =

Eine o,64cm-Buchse parallel zum internen 15-Zoll-Lautsprecher

VORSICHT: Verwenden Sie einen Erweiterungsloutsprecher nicht mit einer Empfindlichkeit unter 8 Ohm.

Ausgangsleistung:

Alle Messungen mit nicht mehr als 1% THD + N

8 Ohm 100 Watt (28,4 Ueff)

Kopfhörerverstärker-Spezifikationen:

Stereo 8 Ohm Mindestladung

Ausgangsleistung:

Alle Messungen mit nicht mehr als

1%THD+N

Vorveränder-Spezifikationen

Einstellungen für die folgenden Messungen (soweit nicht anders angegeben):

PRE GAIN: 5 (12 Uhr)

BRIGHT: Aus

CONTOUR: Aus

LOW: 0 (12 Uhr)

HIGH: 0 (12 Uhr)

GRAPHIC EQ: Alle Regler in

GRAPHIC EQ-Schalter = Aus

MASTER GAIN: 10 (vollständig im

Uhrzeigersinn)

DDT TM: Aktiv

Eingangsempfindlichkeit (Eingangswahlschalter auf aktiv)

Eingangssollwert: -3,80 dBu

Eingangsminimum: -31,3 dBu

Eingangsmaximum:10,2 dBu

(Maximals Eingangssignal bevor

Clipping)

D.I. XLR Ausgang:

Durch den symmetrischen Ausgang geleitetes pre-EQ vom geufferten Instrumentensignal.

Gewicht:

33.4 kg

Dimensions (h x w x d):

55,8 cm x 59,3 cm x 49,5 cm

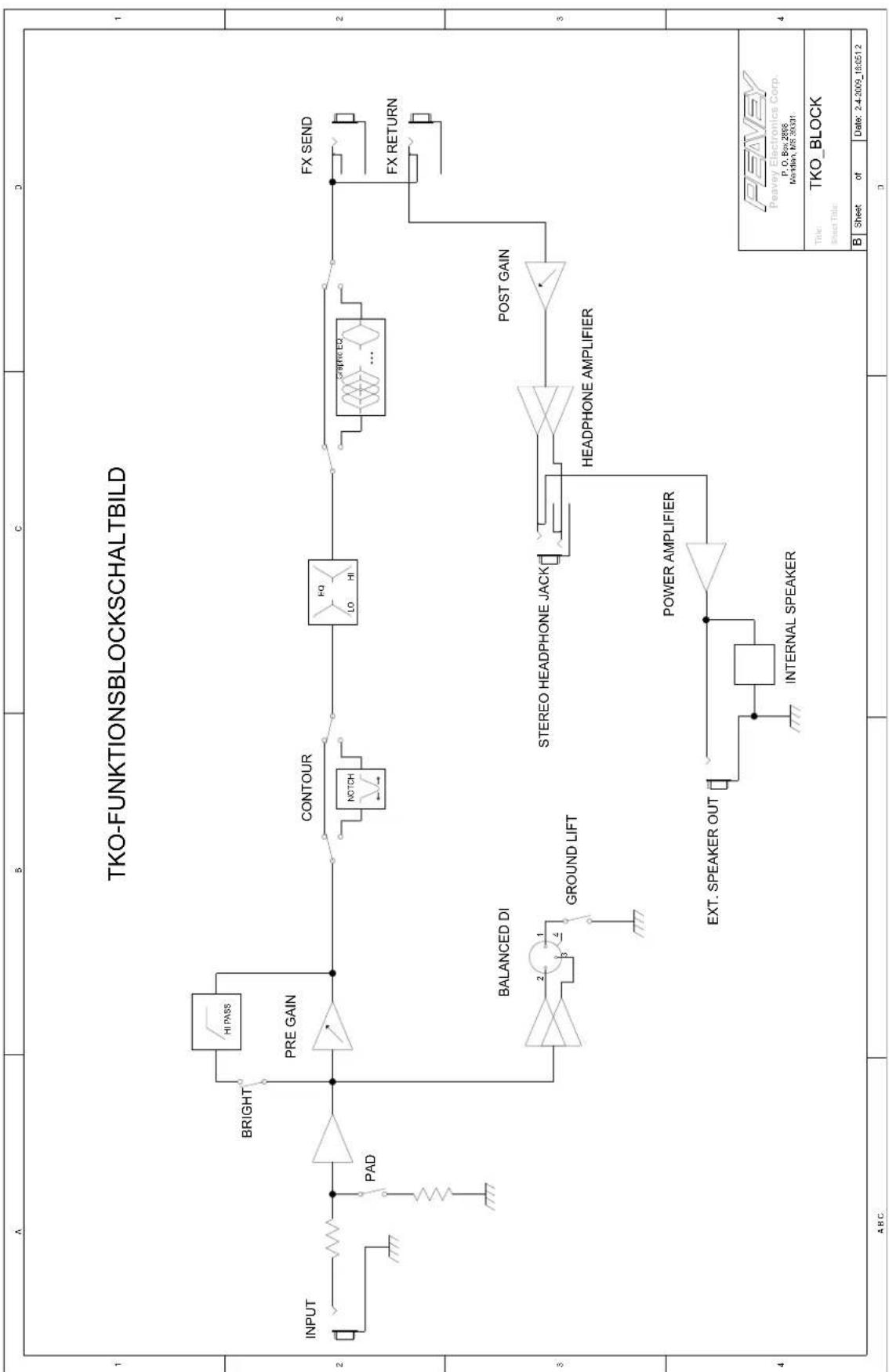

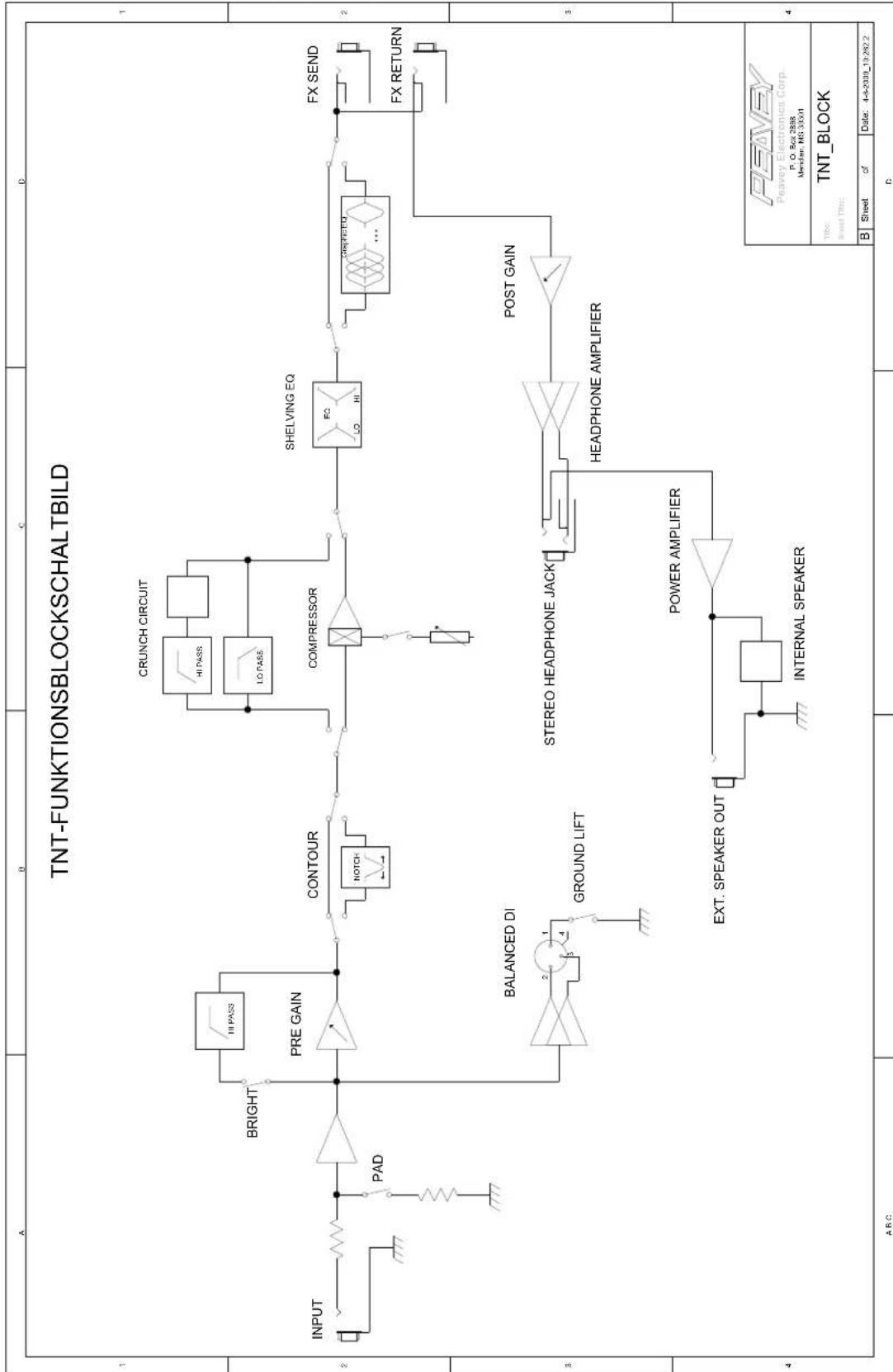

SUOMI

Tour™ Series TNT® & TKO® Combo

Bassovahvistimet

AMBT WINST:10 (volledig rechtsom)

DDTTM:Actief

Invoergevoeligkeit

Maximale Ingang: 10,2 dBu

KAPITEIN WINST: 10 (volledig rechtsom)

Maximale Ingang: 10,2 dBu

上云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

华：

73.4 lbs.
