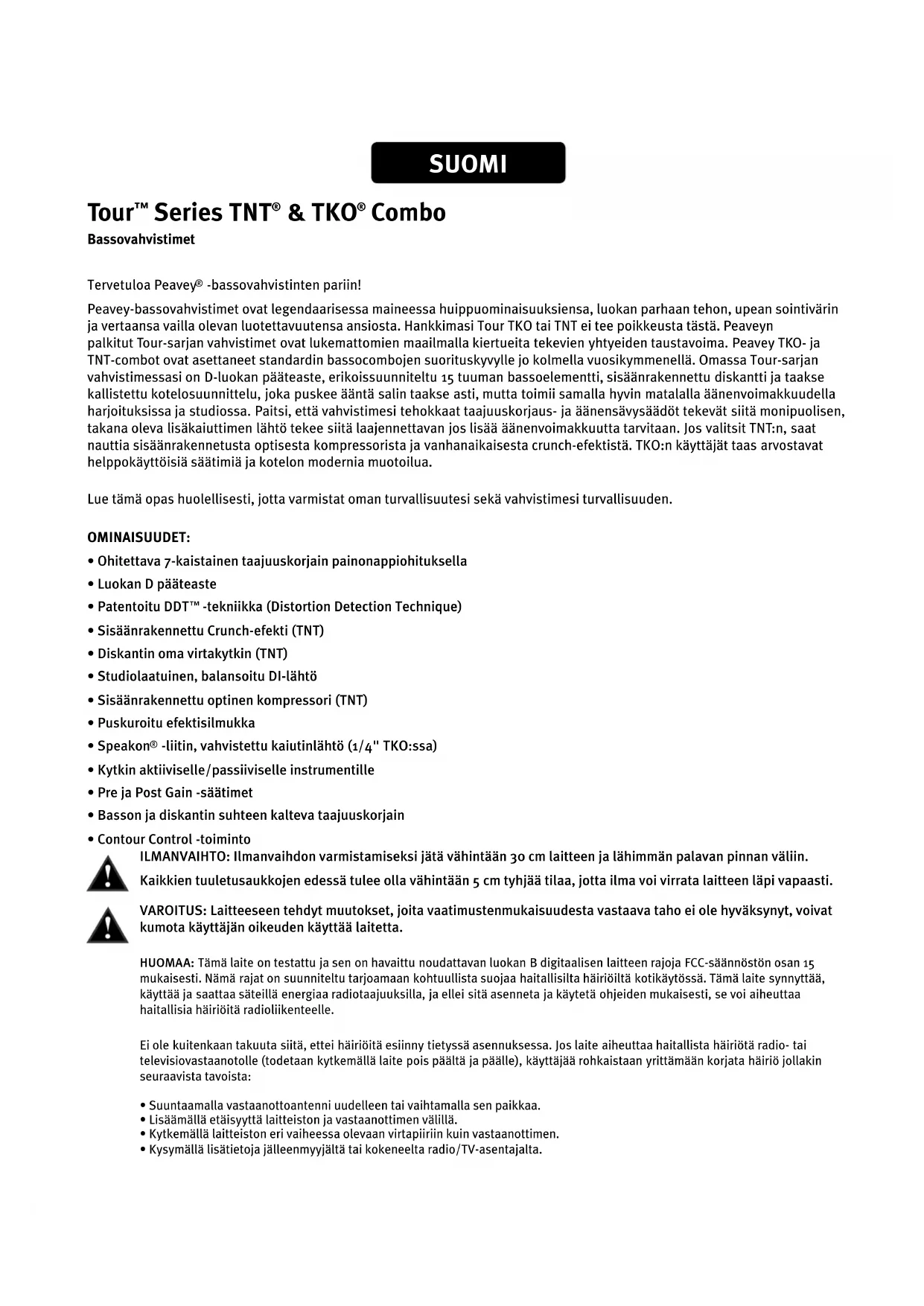

Combo Bassovahvistimet Tervetuloa Peavey

-bassovahvistinten pariin! Peavey-bassovahvistimet ovat legendaarisessa maineessa huippuominaisuuksiensa, luokan parhaan tehon, upean sointivärin ja vertaansa vailla olevan luotettavuutensa ansiosta. Hankkimasi Tour TKO tai TNT ei tee poikkeusta tästä. Peaveyn palkitut Tour-sarjan vahvistimet ovat lukemattomien maailmalla kiertueita tekevien yhtyeiden taustavoima. Peavey TKO- ja TNT-combot ovat asettaneet standardin bassocombojen suorituskyvylle jo kolmella vuosikymmenellä. Omassa Tour-sarjan vahvistimessasi on D-luokan pääteaste, erikoissuunniteltu 15 tuuman bassoelementti, sisäänrakennettu diskantti ja taakse kallistettu kotelosuunnittelu, joka puskee ääntä salin taakse asti, mutta toimii samalla hyvin matalalla äänenvoimakkuudella harjoituksissa ja studiossa. Paitsi, että vahvistimesi tehokkaat taajuuskorjaus- ja äänensävysäädöt tekevät siitä monipuolisen, takana oleva lisäkaiuttimen lähtö tekee siitä laajennettavan jos lisää äänenvoimakkuutta tarvitaan. Jos valitsit TNT:n, saat nauttia sisäänrakennetusta optisesta kompressorista ja vanhanaikaisesta crunch-efektistä. TKO:n käyttäjät taas arvostavat helppokäyttöisiä säätimiä ja kotelon modernia muotoilua. Lue tämä opas huolellisesti, jotta varmistat oman turvallisuutesi sekä vahvistimesi turvallisuuden. OMINAISUUDET:

• Ohitettava 7-kaistainen taajuuskorjain painonappiohituksella

• Sisäänrakennettu Crunch-efekti (TNT)

• Diskantin oma virtakytkin (TNT)

• Studiolaatuinen, balansoitu DI-lähtö

• Sisäänrakennettu optinen kompressori (TNT)

• Puskuroitu efektisilmukka

-liitin, vahvistettu kaiutinlähtö (1/4" TKO:ssa)

• Kytkin aktiiviselle/passiiviselle instrumentille

• Pre ja Post Gain -säätimet

• Basson ja diskantin suhteen kalteva taajuuskorjain

• Contour Control -toiminto SUOMI ILMANVAIHTO: Ilmanvaihdon varmistamiseksi jätä vähintään 30 cm laitteen ja lähimmän palavan pinnan väliin. Kaikkien tuuletusaukkojen edessä tulee olla vähintään 5 cm tyhjää tilaa, jotta ilma voi virrata laitteen läpi vapaasti. VAROITUS: Laitteeseen tehdyt muutokset, joita vaatimustenmukaisuudesta vastaava taho ei ole hyväksynyt, voivat kumota käyttäjän oikeuden käyttää laitetta. HUOMAA: Tämä laite on testattu ja sen on havaittu noudattavan luokan B digitaalisen laitteen rajoja FCC-säännöstön osan 15 mukaisesti. Nämä rajat on suunniteltu tarjoamaan kohtuullista suojaa haitallisilta häiriöiltä kotikäytössä. Tämä laite synnyttää, käyttää ja saattaa säteillä energiaa radiotaajuuksilla, ja ellei sitä asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioliikenteelle. Ei ole kuitenkaan takuuta siitä, ettei häiriöitä esiinny tietyssä asennuksessa. Jos laite aiheuttaa haitallista häiriötä radio- tai televisiovastaanotolle (todetaan kytkemällä laite pois päältä ja päälle), käyttäjää rohkaistaan yrittämään korjata häiriö jollakin seuraavista tavoista:

• Suuntaamalla vastaanottoantenni uudelleen tai vaihtamalla sen paikkaa.

• Lisäämällä etäisyyttä laitteiston ja vastaanottimen välillä.

• Kytkemällä laitteiston eri vaiheessa olevaan virtapiiriin kuin vastaanottimen.

• Kysymällä lisätietoja jälleenmyyjältä tai kokeneelta radio/TV-asentajalta.3

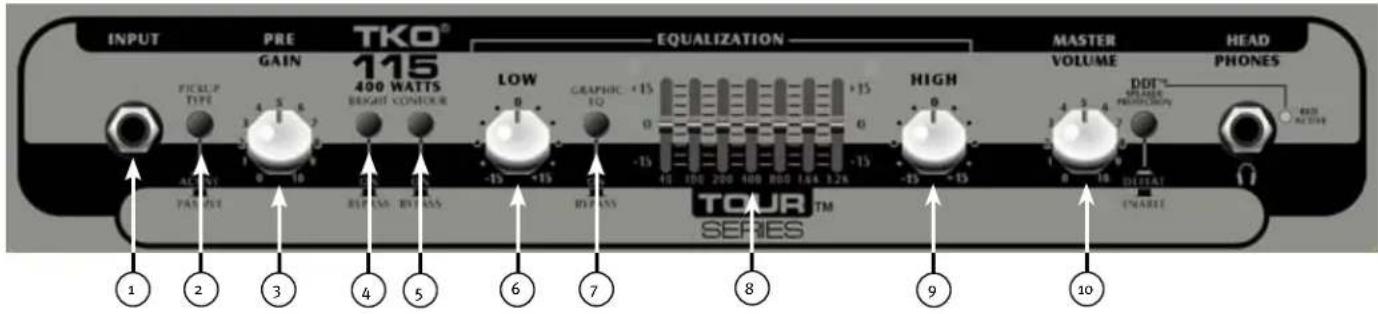

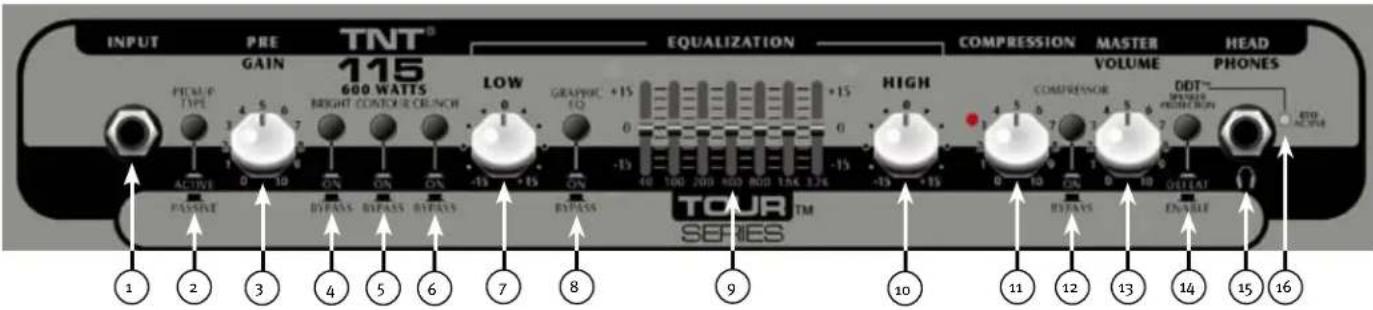

INPUT 1/4" Instrumenttitulo VAROITUS: Älä koskaan kytke päätevahvistimen lähtöä tuloliittimeen. Molemmat laitteet voivat vaurioitua.

ACTIVE/PASSIVE PICKUP -KYTKIN

Tämän kytkimen avulla voit valita oikean asetuksen instrumentillesi. Passiivisissa mikrofoneissa on alempi lähtötaso, jolloin vahvistimen tuloa säädetään sopimaan eri mikrofonikokoonpanoihin. PRE GAIN Säädin ohjaa instrumentin tulotasoa. BRIGHT-KYTKIN Kytkin antaa 10 dB tehosteen yli 1 kHz taajuuksille. Ota käyttöön painamalla kytkin sisään. CONTOUR Tämä painike vahvistaa korkeita ja matalia ääniä ja leikkaa samalla keskiääniä, jolloin soinnista tulee muhevampi. CRUNCH-KYTKIN Painike ottaa käyttöön crunch-efektin, joka simuloi klassista yliohjatun putkivahvistimen sointia. LOW Säädin tarjoaa kaltevan sävysäädön matalille taajuuksille ja mahdollistaa +/- 15 dB vaimennuksen tai vahvistuksen. Keskikohta on tasainen. Keskitaajuus on 50 Hz -3 dB; käyrän kulmataajuus on 100 Hz. EQ BYPASS Painike poistaa taajuuskorjaimen toistoketjusta. Kytkimen ulos-asento ohittaa taajuuskorjaimen ja vahvistin toimii, kuin taajuuskorjain olisi keskiasennossa. GRAPHIC EQUALIZER – (GRAAFINEN TAAJUUSKORJAIN) Liukusäätimet mahdollistavat tarkan äänenvoimakkuuden säädön 7-kaistaisen vakio-Q-taajuuskorjaimen kautta. Jokaista kaistaa voidaan vahvistaa tai vaimentaa 15 dB. HIGH Säädin tarjoaa kaltevan sävysäädön korkeille taajuuksille ja mahdollistaa +/- 15 dB vaimennuksen tai vahvistuksen. Keskikohta on tasainen ja taajuus on 8 kHz -3 dB; käyrän kulmataajuus on 5 kHz. COMPRESSOR Säätimen kiertäminen myötäpäivään lisää kompression määrää signaaliketjussa. TNT

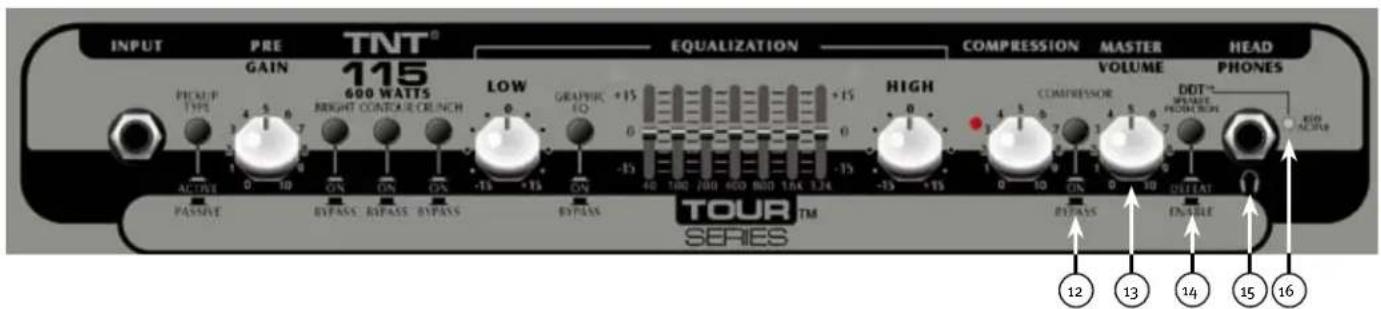

Painike kytkee kompressorin päälle tai pois. VOLUME Tämä säädin ohjaa vahvistimen äänenvoimakkuutta. DDT

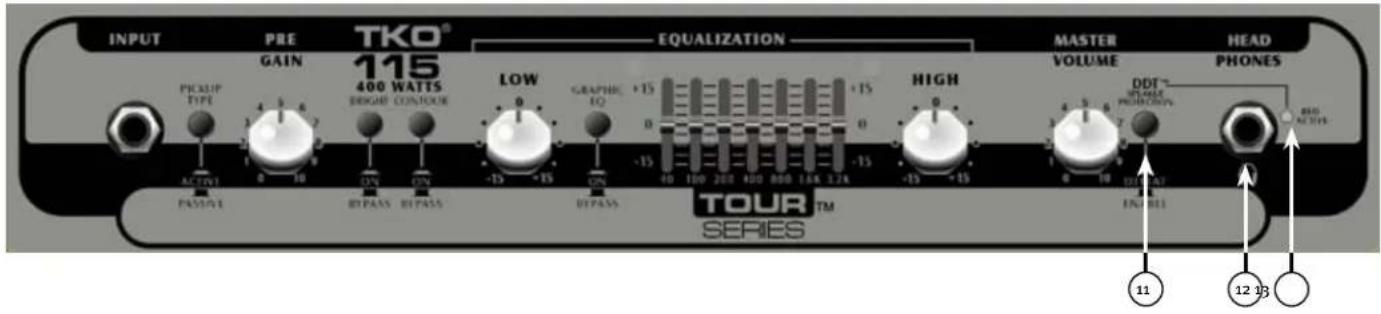

(Distortion Detection Technique) Tämä painike estää päätevahvistimen leikkaamisen, joka voi kuulostaa pahalta ja vahingoittaa kaiuttimia. Kytkimen sisään painaminen eli DEFEAT-asento ohittaa DDT-piirin. Peavey kuitenkin suosittelee, että DDT pidetään päällä järjestelmän suorituskyvyn optimoimiseksi. KUULOKELÄHTÖ 1/4" kuulokelähtö omaan monitorointiin. DDT-MERKKIVALO Jos DDT on käytössä, punainen Protect/ Clip -LED-valo vilkkuu, kun DDT kytkeytyy. On normaalia, että LED vilkkuu. Jos LED kuitenkin palaa jatkuvasti, on tulotasoa säädettävä, jottei laitteisto vahingoitu. Kun DDT on kytkettynä pois, LED-valosta tulee leikkaamisen merkkivalo. VIRTAKYTKIN Kytke laitteeseen virta kääntämällä kytkin On-asentoon. Vihreä LED syttyy ilmaisemaan, että virta on päällä. VAROITUS: Laitteen virtakytkin ei katkaise ensiövirran molempia puolia. Laitteen sisällä voi olla vaarallinen jännite myös, kun virtakytkin on pois-asennossa.

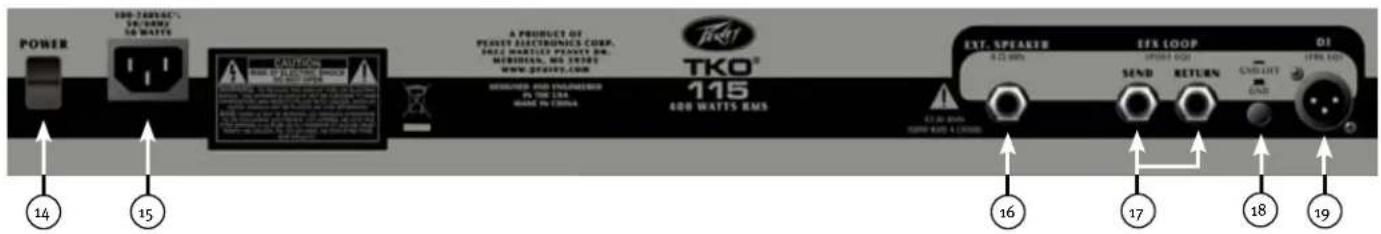

VERKKOVIRTATULO: Tämä liitin on IEC-virtajohdolle, joka syöttää laitteeseen AC-virtaa. Kytke laitteen virta kytkemällä virtajohto tähän liittimeen. Väärän verkkojännitteen käytöstä voi seurata laitteen vaurioituminen. (Katso laitteessa olevaa verkkojännitteen merkintää). Älä koskaan katkaise maadoitusjohdinta. Se on tarkoitettu turvallisuutesi takaamiseen. Laitteen saa liittää vain maadoitettuun pistorasiaan. Sähköisku- ja tulipalovaaran välttämiseksi tulee aina varmistaa, että vahvistin ja siihen kytketyt laitteet on maadoitettu.

Combi-tyyppinen vahvistettu lähtö passiivikotelon syöttämiseen. FOOTSWITCH-LIITIN Kytke TNT-jalkakytkin tähän 1/4" liittimeen. Jalkakytkin ohjaa crunch-efektiä sekä kompressoria päälle tai pois. HUOMAA: Crunch- ja Compressor-painikkeiden TULEE olla painettuna, jotta niitä voidaan käyttää jalkakytkimellä. EFFECTS LOOP Send-liitin antaa esivahvistinlähdön, josta voidaan ohjata toisia vahvistimia tai ulkoisia efektilaitteita. Return-liitin on päätevahvistimen tulo ketjun viimeiselle efektille. HUOMAA: Käytettäessä laitetta pelkkänä päätevahvistimena toiselle laitteelle, tulee Return-liitintä käyttää tulona. GROUND LIFT Tällä painikkeella voidaan estää maasilmukka, joka voi aiheuttaa humisevaa ääntä. Kun kytkin on painettuna (sisäasennossa), Ground Lift on käytössä. DIRECT INTERFACE (DI) Tämä on sisäinen, balansoitu Direct Interface -liitin, jota käytetään lähettämään puskuroitu, käsittelemätön signaa- li ulkoiselle mikserille. PEAVEY-LOGON TAUSTAVALOKYTKIN Tämä painike kytkee Peavey-logon taustavalon päälle tai pois.

INPUT 1/4" Instrumenttitulo VAROITUS: Älä koskaan kytke päätevahvistimen lähtöä tuloliittimeen. Molemmat laitteet voivat vaurioitua.

ACTIVE/PASSIVE PICKUP -KYTKIN

Tämän kytkimen avulla voit valita oikean asetuksen instrumentillesi. Passiivisissa mikrofoneissa on alempi lähtötaso, jolloin vahvistimen tuloa säädetään sopimaan eri mikrofonikokoonpanoihin. PRE GAIN Säädin ohjaa instrumentin tulotasoa. BRIGHT-KYTKIN Kytkin antaa 10 dB tehosteen yli 1 kHz taajuuksille. Ota käyttöön painamalla kytkin sisään. CONTOUR Tämä painike vahvistaa korkeita ja matalia ääniä ja leikkaa samalla keskiääniä, jolloin soinnista tulee muhe- vampi. LOW Säädin tarjoaa kaltevan sävysäädön matalille taajuuksille ja mahdollistaa +/- 15 dB vaimennuksen tai vahvistuksen. Keskikohta on tasainen. Keskitaajuus on 50 Hz -3 dB; käyrän kulmataajuus on 100 Hz. EQ BYPASS Painike poistaa taajuuskorjaimen toistoketjusta. Kytkimen sisässä oleva asento ohittaa taajuuskorjaimen ja vahvistin toimii, kuin taajuuskorjain olisi keskiasennossa.

GRAPHIC EQUALIZER - GRAAFINEN TAAJUUSKORJAIN

Liukusäätimet mahdollistavat tarkan äänenvoimakkuuden säädön 9-kaistaisen vakio-Q-taajuuskorjaimen kautta. Jokaista kaistaa voidaan vahvistaa tai vaimentaa 15 dB. HIGH Säädin tarjoaa kaltevan sävysäädön korkeille taajuuksille ja mahdollistaa +/- 15 dB vaimennuksen tai vah- vistuksen. Keskikohta on tasainen ja taajuus on 8 kHz -3 dB; käyrän kulmataajuus on 5 kHz. MASTER VOLUME Tämä säädin ohjaa vahvistimen äänenvoimakkuutta. TKO

DDT™ (Distortion Detection Technique) Tämä painike estää päätevahvistimen leikkaamisen, joka voi kuulostaa pahalta ja vahingoittaa kaiut- timia. Kytkimen sisään painaminen eli DEFEAT-asento ohittaa DDT-piirin. Peavey kuitenkin suosittelee, että DDT pidetään päällä järjestelmän suorituskyvyn optimoimiseksi. HEADPHONE-LÄHTÖ 1/4" kuulokelähtö omaan monitorointiin. DDT-MERKKIVALO Jos DDT on käytössä, punainen Protect/ Clip -LED-valo vilkkuu, kun DDT kytkeytyy. On normaalia, että LED vilkkuu. Jos LED kuitenkin palaa jatkuvasti, on tulotasoa säädettävä, jottei laitteisto vahingoitu. Kun DDT on kytkettynä pois, LED-valosta tulee leikkaamisen merkkivalo.

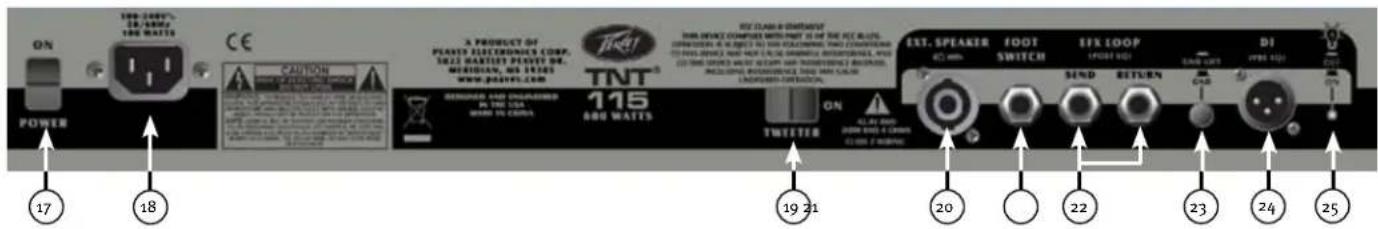

VIRTAKYTKIN Kytke laitteeseen virta kääntämällä kytkin On-asentoon. Vihreä LED syttyy ilmaisemaan, että virta on päällä. VAROITUS: Laitteen virtakytkin ei katkaise ensiövirran molempia puolia. Laitteen sisällä voi olla vaaralli nen jännite myös, kun virtakytkin on pois-asennossa. VERKKOVIRTATULO: Tämä liitin on IEC-virtajohdolle, joka syöttää laitteeseen AC-virtaa. Kytke laitteen virta kytkemällä virtajohto tähän liittimeen. Väärän verkkojännitteen käytöstä voi seurata laitteen vaurioituminen. (Katso laitteessa olevaa verkkojännitteen merkintää). Älä koskaan katkaise maadoitusjohdinta. Se on tarkoitettu turvallisuutesi takaamiseen. Laitteen saa liittää vain maadoitettuun pistorasiaan. Sähköisku- ja tulipalovaaran välttämiseksi tulee aina varmistaa, että vahvistin ja siihen kytketyt laitteet on maadoitettu.

1/4" vahvistettu lähtö passiivikotelon syöttämiseen. EFFECTS LOOP Send-liitin antaa esivahvistinlähdön, josta voidaan ohjata toisia vahvistimia tai ulkoisia efektilaitteita. Return- liitin on päätevahvistimen tulo ketjun viimeiselle efektille. HUOMAA: Käytettäessä laitetta pelkkänä päätevahvistimena toiselle laitteelle, tulee Return-liitintä käyttää tulo- na. GROUND LIFT Tällä painikkeella voidaan estää maasilmukka, joka voi aiheuttaa humisevaa ääntä. Kun kytkin on painettuna (sisäasennossa), Ground Lift on käytössä. DIRECT INTERFACE (DI) Tämä on sisäinen, balansoitu Direct Interface -liitin, jota käytetään lähettämään puskuroitu, käsittelemätön sig- naali ulkoiselle mikserille. HUOMAA: Direct Interface sisältää häiriönkestoisen virtapiirin, joka toimii normaalilla 48 voltin phantom-virralla mikseristä. Näin DI voi edelleen toimia, vaikka katkaisija laukeaisi tai vahvistin sammutettaisiin. Toimittaessa varatilassa mykistyskytkin ohitetaan. Tämä virtapiiri on aktiivinen silloinkin, kun virtakytkin on Off-asennossa.

-sarjan tekniset tiedot HUOMAA: Kaikki tiedot testattu verkkojännitteen ollessa nimel- listasolla. Verkkojännite: 100–240 V AC 50/60 Hz yleisvirtalähde VAARA: Älä vaihda verkko jännitettä, kun laitteen virta on päällä. Tämä voi vahingoittaa laitetta. Tyypillinen virrankulutus: 100 W Päätevahvistimen tekniset tiedot: Suojaus: DDT

-kaiutinsuojaus ohituskytkimellä Oikosulkusuojaus Lämpösuojauspiiri Jäähdytystuulettimen vian suojausvirtapiiri Ylivirtasuojausvirtapiiri Tasavirtalähdön suojausvirtapiiri Tuloherkkyys (signaali paluuliittimeen äänenvoi- makkuuden asennossa 5): 7,32 dBu Lähtöteho: Kaikki mittaukset enintään 1 % THD + N 8 ohm 200 W (40,0 VRMS) 4 ohm 300 W (34.6 VRMS) Kuulokevahvistimen tekniset tiedot: Stereo, 8 ohm minimikuorma Lähtöteho: Kaikki mittaukset enintään 1 % THD + N 8 ohm 250 mW (1,41 VRMS) x2 Esivahvistimen tekniset tiedot: Settings for the following Asetukset seuraaville mittauksille (ellei muuta ilmoitettu): PRE GAIN: 5 (klo 12) BRIGHT: UIkona CONTOUR: Ulkona CRUNCH: Ulkona LOW: 0 (klo 12) HIGH: 0 (klo 12) GRAPHIC EQ: Kaikki säätimet keskikohdassa GRAPHIC EQ -KYTKIN: UIkona COMPRESSION: UIkona POST GAIN: 10 (kokonaan myötäpäivään) DDT

: Aktiivinen Tulon herkkyys (tulovalitsin asetettu passiiviseksi): Nimellistulo: -17,8 dBu Vähimmäistulo: 40,9 dBu Enimmäistulo: 1,3 dBu (enimmäissignaali tulossa ennen leikkaamista) Tulon herkkyys (tulovalitsin asetettu aktiiviseksi): Nimellistulo: -3,80 dBu Vähimmäistulo: -31,3 dBu Enimmäistulo: 10,2 dBu (enimmäissignaali tulossa ennen leikkaamista) D.I. XLR-lähtö: Balansoitu lähtö, jota ohjataan ennen taajuuskorjausta puskuroidun instrumenttisignaalin jalkakytkimen liittimellä: Maakytkentätyyppi, TRS-liitin (T = kompressori, R = CRUNCH, S = maadoitus) Paino: 33,3 kg Mitat (k x l x s): 55,9 x 59,2 x 49,5 cm Tour Series TNT

Combo HUOMAA: Kaikki tiedot testattu verkkojännitteen ollessa nimellistasolla. Ominaisuudet ja tiedot voivat muuttua ilman eri ilmoitusta10 Tour

-sarjan tekniset tiedot Tour Series TKO

Combo HUOMAA: KAIKKI TIEDOT TESTATTU VERKKOJÄNNITTEEN NIMELLISTASOLLA; kaikki testattu 1 kHz siniaaltolähteellä Ominaisuudet ja tiedot voivat muuttua ilman eri ilmoitusta HUOMAA: Kaikki tiedot testattu verkkojännitteen ollessa nimel- listasolla. Verkkojännite: 100V - 120V / 220V - 240V 50/60 Hz VAARA: Älä vaihda verkkojän- nitettä, kun laitteen virta on päällä. Tämä voi vahingoittaa laitetta. Tyypillinen virrankulutus: 25 W jouten / 300 W, kun syötetään 200 W 4 ohmiin Päätevahvistimen tekniset tiedot: Suojaus: Protection: DDT™ -kaiutinsuojaus ohituskytkimellä Oikosulkusuojaus Lämpösuojauspiiri Ylivirtasuojausvirtapiiri Tasavirtalähdön suojausvirtapiiri Vähimmäiskuorma: 4 ohm (sisäinen kaiutin = 8 ohm) Tulon herkkyys: (Signaali paluuliittimeen, kun pää-ää- nenvoimakkuus käännetty täysin myötäpäivään): 1 V RMS Lisäkaiuttimen lähtöliitin = Yksi 1/4" liitin rinnakkain sisäisen 15" kaiuttimen kanssa VAARA: Älä käytä lisäkaiutin- ta, jonka impedanssi on alle 8 ohm. Lähtöteho: Kaikki mittaukset enintään 1 % THD + N 8 ohm 100 W (28,4 VRMS) 4 ohm 200 W (27,0 VRMS) Kuulokevahvistimen tekniset tiedot: Stereo, 8 ohm minimikuorma Lähtöteho: Kaikki mittaukset enintään 1 % THD + N 8 ohm 250 mW (1,41 VRMS) x2 Esivahvistimen tekniset tiedot: Asetukset seuraaville mittauksille (ellei muuta ilmoitettu): PRE GAIN: 5 (klo 12) BRIGHT: UIkona CONTOUR: Ulkona LOW: 0 (klo 12) HIGH: 0 (klo 12) GRAPHIC EQ: Kaikki säätimet keskikohdassa GRAPHIC EQ -kytkin = Ulkona MASTER GAIN: 10 (kokonaan myötäpäivään) DDT

: Aktiivinen Tulon herkkyys (tulovalitsin asetettu aktiiviseksi): Nimellistulo: -3,80 dBu Vähimmäistulo: -31,3 dBu Enimmäistulo: 10,2 dBu (enimmäissignaali tulossa ennen leikkaamista) D.I. XLR-lähtö: Balansoitu lähtö, jota ohjataan puskuroidulla instrumenttisig- naalilla. Paino: 33,3 kg Mitat (k x l x s): 55,9 x 59,2 x 49,5 cm11 Tour

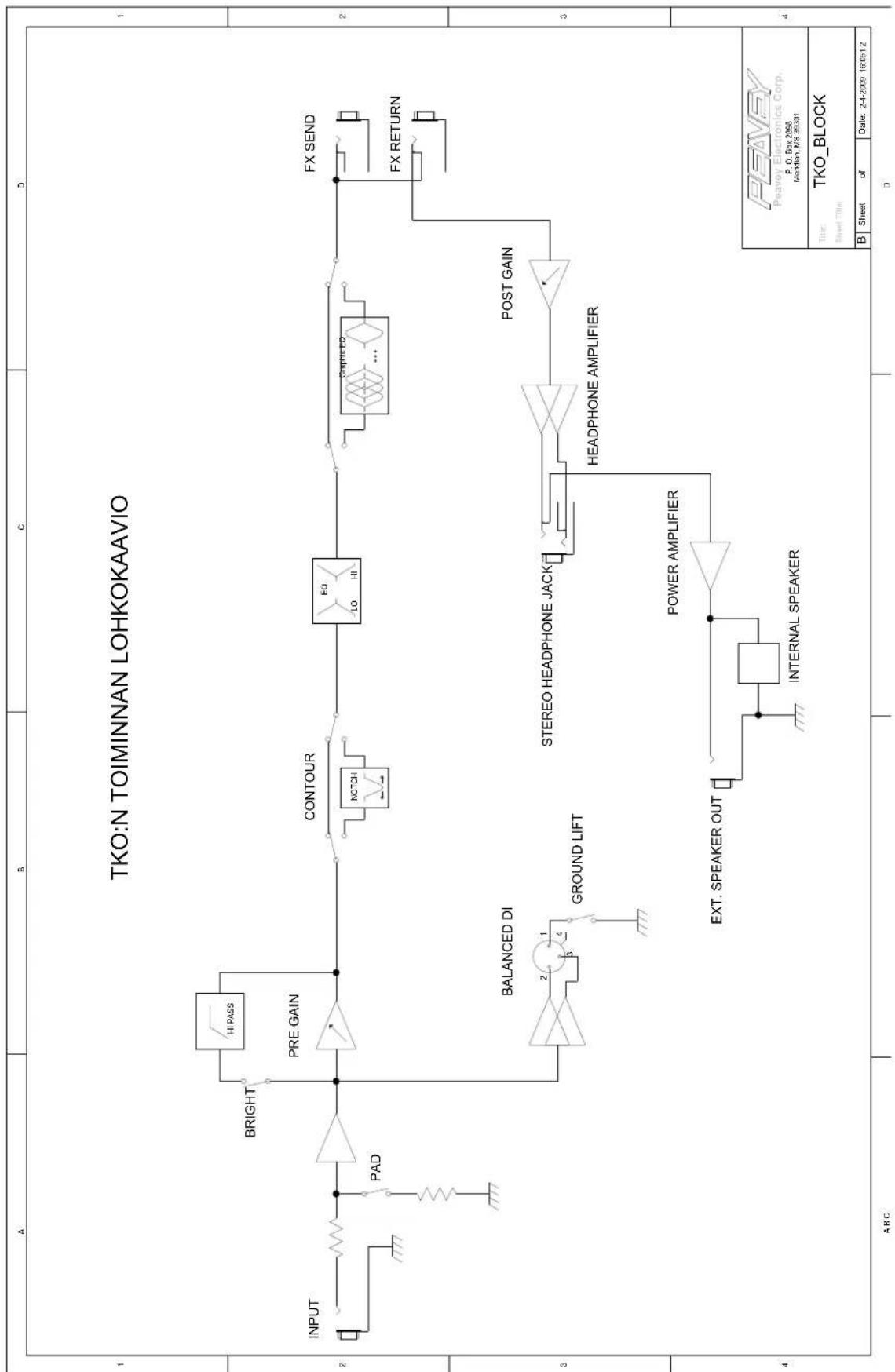

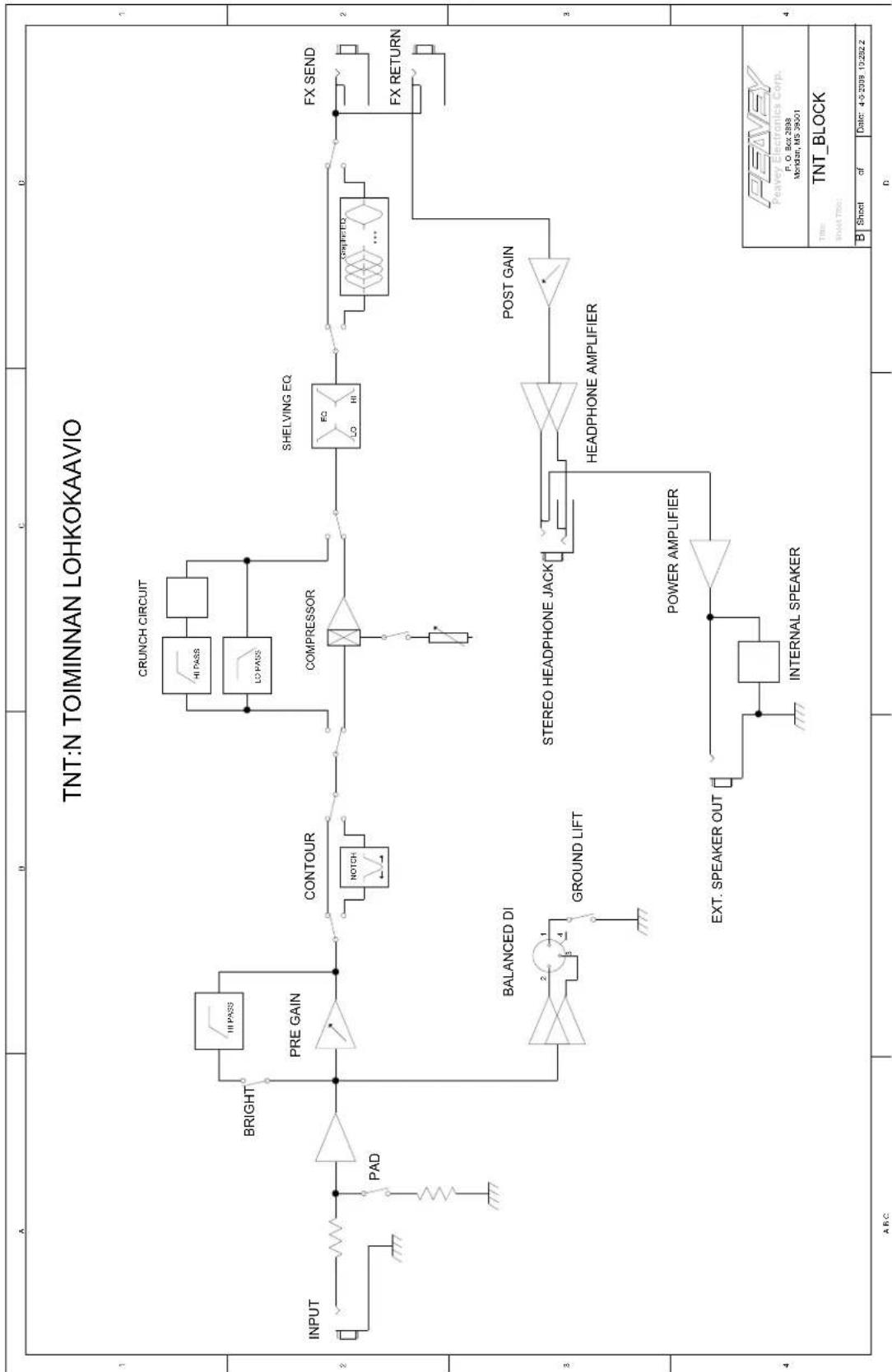

115 Combo -lohkokaavio2 Tour
