GEBRUIKSAANWIJZING Tour Series TNT Combo PEAVEY

Bedoeld om de gebruiker te attenderen op de aanwezigheid van ongeisoleerde "gevaarlijke spanning" binnen de behuizing van het product dat van voldoende omvang kan zich om een risico op elektrische schokken te vormen.

Bedoeild om de gebruiker te attenderen op de aanwezigheid van belangrijke gebruks- en onderhoudsinstructies in de literatuur bij het product.

OPGELET: Risico op een elektrische schok - NIET OPENEN

OPGELET: Om het risico op elektrische schokken te verkleinen, verwijder Niet het deksel. Er zijn geen voor de gebruiker bruikbare onderdelen binnenin aanwezig. Verwijs onderhoud door maar gekwalificeerd onderhoudspersoneel.

WAARSCHUWING: Om elektrische schokken of brandgevaar te voorkomen, stel dit apparaat mag Niet bloot aan regen of vocht ' en voorwerpen gevuld met vloeisstoffen, zoals vazen mogen Niet op dit apparaat worden geplaatst. Lees de gebruiksaanwijzingen voor nadere waarschuwingen voordat u dit apparaat gebruikt.

Beschemende aardklem. Het apparaat dient te worden aangesloten op een stopcontact met een beschemend aardcontact.

WAARSCHUING: Bij gebruik van elektrische producten,要去 elementaire voorzorgsmaatregelen alsijd worden opgevolgd, waaronder het volgende:

1. Lees deze gebruiksaanwijzing.
2. Bewaar deze gebruiksaanwijzing.
3. Besteed aandacht aan alle waarschuwingen.
4. Volg alle instructies op.
5. Gebruik dit apparaat Niet in de buurt van water.
6. Reinig het alleen met een droge doeck.
7. Blokker geen ventilatieoppeningen. Installer volgens de instructies van de fabrikant.
8. Installer nicht in de buurt van warmtebronnen zoals radiatoren, kachels, ovens of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil nooit de veiligheidsvoorziening van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heegt twee bladen, waarvan er een breder is dan de andere. Een geaarde stekker heegt twee bladen en een derde aardingspen. Het bredere blad of de derde pen is bedoeld voor uw voiligheid. Mocht de geleverde stekker Niet in uw stopcontact passen, raadpleeg dan een elektricien voor het verwangen van het verouderde stopcontact.
10. Bescherm het netsnoer zodate er niet over gelopen kan worden of bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
11. Gebruik alleen aansluitstukken/accessoires geleverd door de fabrikant.
12. Gebruik uitsluitend een wagentje, standard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of bij het apparaat wordt verkocht. Wanner u een wagentje gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/apparaat en voorkom letsel door omvallen.
    Haal de stekker van dit apparaat uit het stopcontact tijdens bliksem of wanner het apparaat gedurende lange perioden nicht gebruikt worden.
13. Laat al het onderhoud uitvoeren door gekwalificeerd onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enige wijze beschadigd is, zoals het netsnoer of de steker is beschadigd, er vloeistof in het apparaat is gemorst of voorwerpen in zijnterechtgekomen, het apparaat aan regen of vocht is bloatgesteld, Niet normala werkt, of is gezallen.
14. Breek nooit de aardingspen af. Raadpleeg ons gratis boekje "Schokgevaar en aarding". Sluit alleen op een voedingsspanning aan van het type aangegeven op het apparaat naast het netsnoer.
15. Als dit product in een apparatuurrek gemonteerd moet worden, moet voor achefterondersteuning worden verzorgd.
16. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
17. Dit elektrisch apparaat mag Niet aan drup- of spatwater worden blootgesteld en er moet op gelet worden dat geen voorwerpen gezuld met vloeistoffen, zoals vazen, op het apparaat worden geplaatst.
18. De aan/uit-schakelaar van dit apparaat onderbreekt Niet beide contacten van het lichtnet. Gevaarlijke spanning kan binnenin het chassis aanwezig+zijn ondanks dat de aan/uit-schakelaar op uit staat. De stekker van het apparaat wordt gebruikt als onderbrekingsmechanisme, het onderbrekingsmechanisme dient eenvoudig bedienbaar te blijven.
19. Bootstelling aan extreem hoge geluidsniveauaan permanent gehoorverlies verooorzaken. Individuen verschillen in gevoeligheid voor gehoorverlies door lawaai geinduceerd, maar bijna iedereen za enig gehoor verliezen indien voor een bepaalde duur aan voldoende intens lawaai blootgesteld. De Occupational Safety and Health Administration (OSHA) van de Amerikaanse regering heeft de volgende bootstellenen aan toelaatbaar lawainiveau gespecifieerd:

Duur per dag In uren Geluidsniveau dBA, trage reactie
1/4 of minder 115

8	90
6	92
4	95
3	97
2 100
1 1/2 102
1 105
1/2 110

Volgens OSHA, kan elke blootstelling boven de bovengenoemde toelaatbare grenswaarden tot enige gehoorverlies leiden. Oordoppen of -beschemers in de oorkanalen of over de orn moeten bij het bedieren van dit versterkersysteme worden gedragen om een permanent gehoorverlies te voorkomen, indien blootstelling boven de grenzen zoals hierboven zijn vermeld. Om potentieel gevaarlijke blootstelling aan hooge geluidsdruk te voorkomen, is het raadzaam om alle personen die aan apparatuur worden blootgesteld die in staat is om hooge geluidsdruk te produceren, zoals dit versterkersysteme, met gehoorbeschemers te beschemen wonneer dit apparaat in bedrijf is.

Het logo waarnaar worden verwexen de bijlage van Rachtijn 2002/96/EG
IV/OJ/L)37/38, 13.02.03 en omschreiben en EN 50419: 2005

De baile is hel symbol voor het heelikeren van nieuw alven om welldaalen togepast op apparuiert dat is vervaardig na 13 augustus 2005

Julite verwärdinger van dit producte. Deze marketing geegt aan dit产品的nergens in de Europese Uniie melan ander huishoudeijk alfval mag worden afgevoore Om möglichke schade aan het milieu of gezondheid door oncecontrolledere alfvverwerding te voorkommen, recycle het op een verantwoordde wijze om het duurzamaerde hergrobruik van materiaaigrdstoffen te beboerden. Om u'vegruktie apparaat in te leveren, kunt u gebruik maknen van de inlever- en verzamelsysteme of contact opnemen met de verkoper waar het producte is gekocht. Zij kunnen dit productinnen voor het milieuveriendelijk recycling

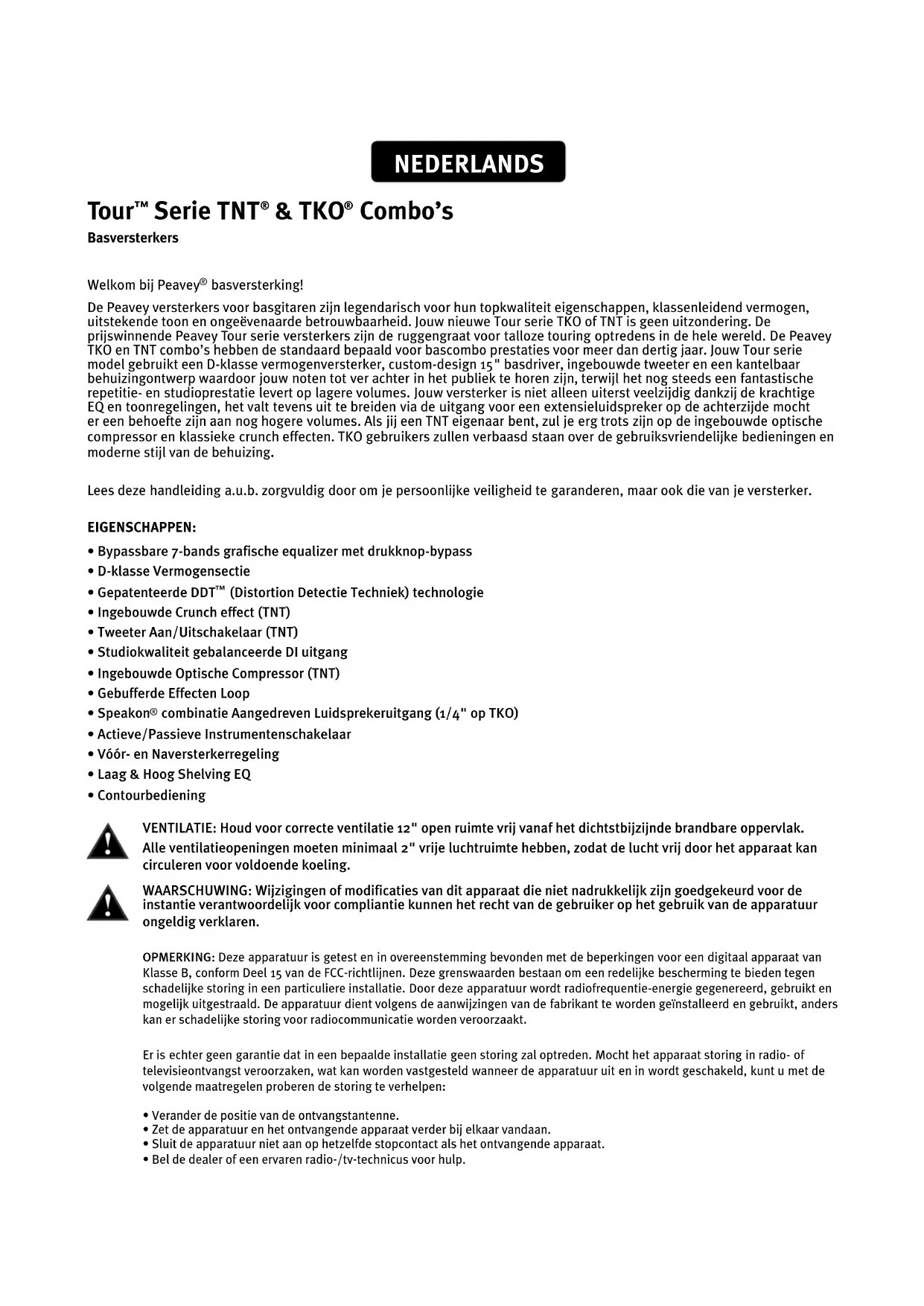

Welkom bij Peavey® basversterking!

De Peavey versterkers voor basgitatoren zijn legendarisch voor hun topkwaliteit eigenschappen, klassenleidend vermogen,uitstekende toon en ongeëvenaarde betrouwbaarheid. Jouw neue Tour series TKO of TNT is geen uitzondering. De prijswinnende Peavey Tour series versterkersijken de ruggengraat voor talloze touring optredens in de hele wereld. De Peavey TKO en TNT combo's hebden de standarda bepaald voor bascompo prestaties voor meer dan dertigJAar. Jouw Tour series model gebruikt een D-klasse vermogenversterker, custom-design 15" basdriver, ingebouwdte tweeter en een kantelbaar behuizingontwerp waardoor jouw noten tot verchter in het publiek te horen zich, terwijl het nog steeds een fantastische repetitie- en studioprestatie levert op lagere volumes. Jouw versterker is Niet alleen uiterst veelzijdig dankzij de krachtige EQ en toonregelingen, het valt tevens uit te breiden via de uitgang voor een extensieluidspreker op de achechterzijde macht er een behoefte zich aan nog hogere volumes. Als ij een TNT eigenaar bent, zul je erg trots zich op de ingebouwdte optische compressor en klassieke crunch efecten. TKO gebruikers zullen verbaasd staan over de gebruiksvriendelijk bedieningen en moderne stijl van de behuizing.

Lees deze handleiding a.u.b. zorgvuldig door om je personlijke vigilheid te garanderen, maar ook die van je versterker.

EIGENSCAPPEN:

• Bypassbare 7-bands grafische equalizer met drukknop-bypass
  D-klasse Vermogensectie
• Gepatenteerde DDT™ (Distortion Detectie Techniek) technologie
• Ingebouwde Crunch effect (TNT)
• Tweeter Aan/Uitschakelaar (TNT)
• Studiokwaliteit gebalanceerde DIuitgang
• Ingebouwde Optische Compressor (TNT)
• Gebufferde Effecten Loop
• Speakon® combinatie Aangedreven Luidsprekeruitgang (1/4" op TKO)
• Actieve/Passieve Instrumentenschakelaar
  Vóör-en Naversterkerregeling
• Laag & Hoog Shelving EQ
  Contourbediening

VENTILATIE: Houd voor correcte ventilatie 12" open ruimte vrij vanaf het dichtstbijzijnde brandbare oppervlak. Alle ventilatieoppeningen要去en minimaal 2" vrij luchtruiimte hebben, zodate du lucht vrij door het apparaat kan circuleren voor voldoende koeling.

WAARSCHUWING: Wijzigingen of modificaties van dit apparaat die Niet nadrukkelijk zijn goedgekeurd voor de instantie verantwoordelijk voor compliantie hunnetrecht van de gebruiker op het gebruik van de apparatuur ongeldig verklaren.

OPMERKING: Deze apparatuur is getest en in overeenstemming bevonden met de beperkingen voor een digitaal apparaat van Klasse B, conform Deel 15 van de FCC-richtlijnen. Deze grenswaarden bestaan om een redelijkke bescherming te bieden gegen schadelijke storing in een particuliere installment. Door deze apparatuur worden radiofrequentie-energie gegeneerd, gebruikt en möglichuktuitgestraald. De apparatuur dient volgens de aanwijzingen van de fabrikant te worden geinstalleerd en gebruikt, anders kan er schadelijke storing voor radiocomunicatie worden veroorzaakt.

Er is darüber geen garantie dat in een bepaalde installmentie geen storing za optreden. Mocht het apparaat storing in radio- of televisioneontvangst veroorzaken, wat kan worden vastgesteld wonneer de apparatuur uit en in worden geschakeld,kest u met de volgende maatregelen proberen de storing te verhelpen:

• Verander de positie van de ontvangstantenne.
• Zet de apparatuur en het ontvangende apparaat verder bij elkaar vandaan.
• Sluit de apparatuur Niet aan op hetzelfde stopcontact als het ontvangende apparaat.
• Bel de dealer of een ervaren radio-/tv-technicus voor hulp.

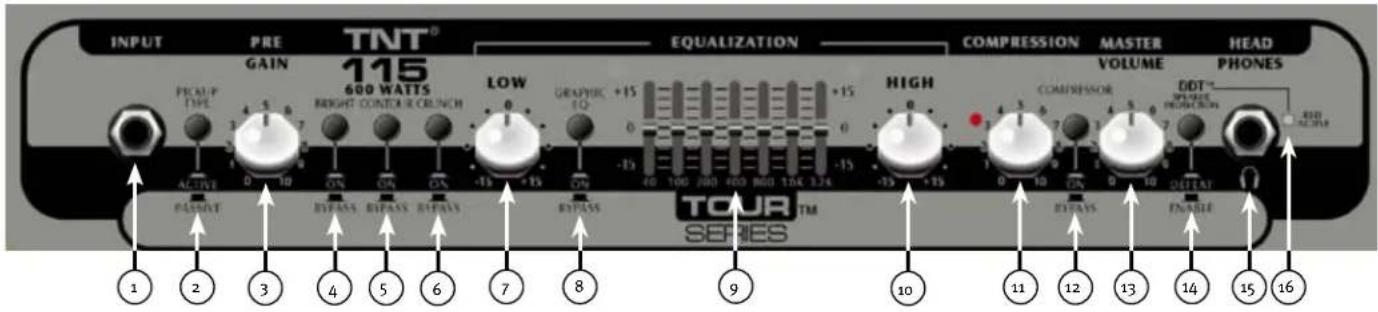

INPUT

1/4" Instrumentingang

WAARSCHUWING: Sluit nooit de uitgang van een vermogenversterker aan op de ingangen om beschadiging van beiden apparaten te voorkomen.

ACTIVE/PASSIVE PICKUP SCHAKELAAR

Je kunt denen schakelaar gebruiken om de juiste instelling voor uw instrument te selecteren. Passieve pickups hebden een lagere uitvoer, waardoor de versterkingstructuur van de versterker gemodificeerd kan worden voor optimaal gebruik van verschillende pick-upconfiguraties.

PRE GAIN

Deze knop regelt het ingangsnavan het instrument.

BRIGHT SCHAKELAAR

Deze knop geeft een 10 dB boost aan frequencies hoger dan 1KHz. Druk de schakelaar maar de "IN" stand om te activeren.

CONTOUR

Deze knop geeft een boost aan hoge tonen en lage tonen verwijl het gelijkertijd de middentonen redueert, wat een "scooped" geluid produeert.

CRUNCH SCHAKELAAR

Deze knop activeert een crunch effect, wat een simulatie is van het geluid van de klassieke buizenversterker in overdrive.

LOW

Deze knop verstrekt een shelving toonregeling voor lage frequencies en zorgt voor een cut/boost van +/-15 dB. Het middelpunt is hierbij vlak en de middelfrequentie is 50 Hz -3 dB; de shelving hoekfrequentie is 100 Hz.

EQ BYPASS

Deze knop verwijdert de grafische equalizer uit de audiostroom. De "OUT" positie van de schakelaar omzeitl de EQ, en de versterker zal dus reageren alsof de grafische equalizer volledig vlak is ingesteld.

GRAFISCHE EQUALIZER

Deze schuiven zorgen voor een nauwkeurige toonregeling via de constant-Q, 7-bands equalizer. Aan elke band kan een boost of cut worden gegeven van 15 dB.

HIGH

Deze knop verstrekt een shelving toonregeling voor hoge frequencies en zorgt voor een cut/boost van +/-15 dB. Het middelpunt is hier bij vlak en de middelfrequentie is 8 KHz -3dB; de shelving hoekfrequentie is 5 KHz.

COMPRESSOR

Draai deze knop rechtsom om de hoeveelheid compressie in de signalstroom te verhogen.

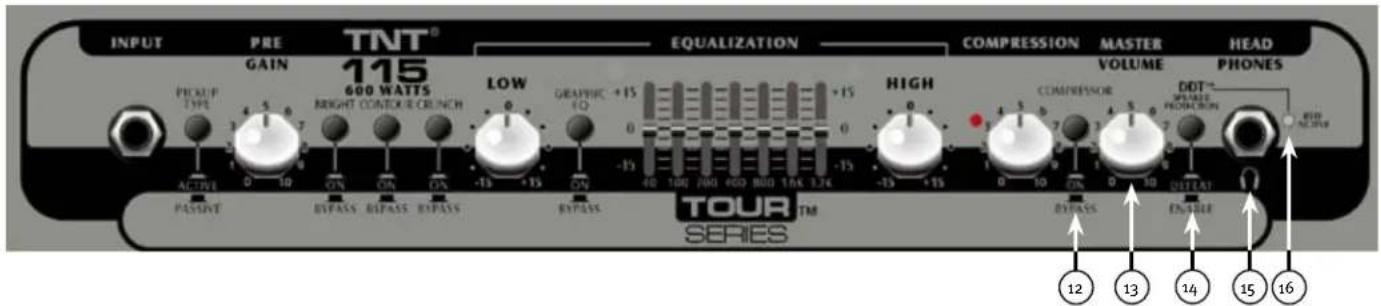

TNT Voorpaneel

COMPRESSOR ON/OFF SCHAKELAAR

Deze knop schakelt de compressor in ofuit.

VOLUME

Deze knop regelt het master-volume van de versterker.

DDT^TM (Distortion Detectie Techniek)

Deze knop voorkomt clipping van de vermogenversterker dat slechts kan klinken en de luidsprekers kan beschadigen. De "IN" of "DEFEAT" stand van de schakelaar omzeilt het DDT circuit. Peavey raadtECHTER aan de DDT ingeschakeld te houden voor een optimale systeemprestatie.

HOOFDTELEFOONUITGANG

1/4 "hooftelefoonuitgang voor persoonlijke controle.

DDT INDICATIELAMPJE

Wanner de DDT is ingeschakeld, zal de rode Beveiliging/Clip LED knipperen zodra de DDT worden geactiveerd. Het is de normale werking van de LED om te knipperen. Als de LED aller continu blijft opgelicht,要去 het versterkingniveau worden aangepast om mogelijkke beschadiging van de apparatuur te voorkomen. Wanner de DDT worden geannuleerd, worden de LED een clipindicator.

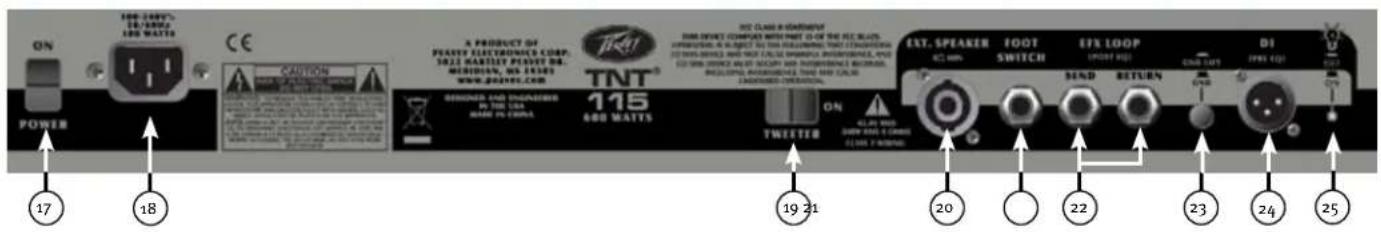

AAN/UITSCHAKELAAR

Stel de schakelaar in op de "Aan" stand om het apparaat in te schakelen. De groene LED blijft opgelicht om aan te gehen dat het apparaat stroom ontvangt.

LET OP: De aan/uitschakelaar van dit apparaat breekt nicht beiden zijden van de hoofdnetvoeding.

Gevaarlijke energia kan aanwezig+zijn binnenin de behuizing, zelfs met de aan/uitschakelaar

ingesteld op de UIT stand.

AC VOEDINGSINGANG:

Dit is de ingang voor een IEC voedingskabel om het apparaat te voorzien van AC vermogen. Sluit de voedingskabel aan op deze aansluiting om het apparaat van stroom te voorzien. De apparatuur kan worden beschadigd als een Incorrecte netspanning worden gebruikt. (zie spanningspecificaties op het apparaat).

Breek nooit de massapin van een willekeurig apparaat af odomat dit een veiligheidsmaatregel is. Als het gebruikte stopcontact geen massapin hebft, moet een geschikte aardingadapter worden gebruikt, en de derde draad moet correct worden geoard. Zorg ervoor dat de versterker en alle verwante apparatuur goed zijn geoard om het risico op elektrische schokken of brand te voorkomen.

NOTE: FOR UK ONLY

De schakelaar schakelt de tweeteraan/uit. Deze schakelaar wordt gewoonlijk op UIT gezet wanner het CRUNCH effect is geactiveerd.

EXTERNAL SPEAKER UITGANG

"Combi" type aangedreven uitgang voor aandrijving van een passieve behuizing.

FOOTSWITCHINGANG

Sluit je TNT voetpedaal aan op deze 1/4 ingang. Het voetpedaal regelt het crunch-effect en het aan/uitschakelen van de compressor.

OPMERKING: De crunch- en compressorknuppen MOETEN zich ingedrukt, anders za het voetpedaal nicht werken.

EFFECTS LOOP

De Send Uitgang is een uitgang voor verversterking te gebruiken om slave-versterkers en externe effectprocessors aan te vrijden. De Return ingang is een ingang voor vermogenversterking voor het staatste effect in de ketting.

OPMERKING: Wonneer je dit apparaat als een slave-verbogenversterker gebruikt, moet de Return Ingang als ingang worden gebruikt.

GROUND LIFT

Deze knop worden gebruikt om een massakring te voorkomen wat anders tot een "hum" geluid kan leiden. De Massalift worden geactiveerd door de knop in te drukken (IN stand).

Dit is een ingebouwde gebalanceerde Direct-Interface, gebruikt om een Gebufferd, onverwerkt signalaal aan een externe mixer te sturen.

PEAVEY LOGO ACHTERGRONDLICHTSCHAKELAAR

Deze knop schakelt het achechtergrundlicht van het Peavey Logo aan ofuit.

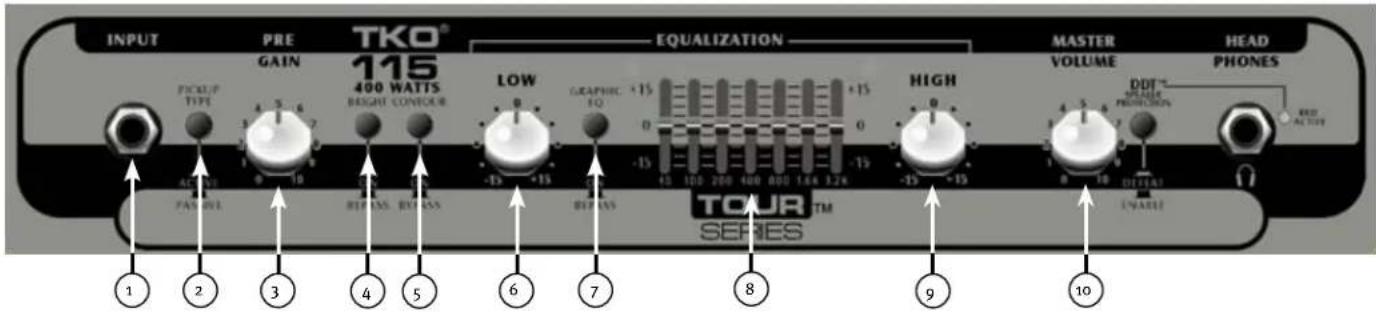

INPUT

1/4" Instrumentingang

WAARSCHUWING: Sluit nooit de uitgang van een vermogenversterker aan op deze ingangen, dit kan tot beschadiging leiden van beiden apparaten.

ACTIVE/PASSIVE PICKUP SCHAKELAAR

Je kunt deze schakelaar gebruiken om de juiste instelling voor uw instrument te selecteren. Passieve pick-ups hebden een lagere uitvoer, waardoor de versterkingstructuur van de versterker gemodificeerd kan worden voor optimaal gebruik van verschillende pick-upconfiguraties.

PRE GAIN

Deze knop regelt het ingangsiveau van het instrument.

BRIGHT SCHAKELAAR

Deze knop geeft een 10 dB boost aan frequencies hoger dan 1KHz. Druk de schakelaar maar de "IN" stand om te activeren.

CONTOUR

Deze knop geeft een boost aan hoge tonen en lage tonen verwijl het gelijkertijd de middentonen reduceert, wat een "scooped" geluid produeert.

LOW

Deze knop verstrekt een shelving toonregeling voor lage frequencies en zorgt voor een cut/boost van +/-15 dB. Het middelpunt is hier bij vlak en de middelfrequentie is 50 Hz -3 dB; de shelving hoekfrequentie is 100Hz.

EQ BYPASS

Deze knop verwijdert de grafische equalizer uit de audiostroom. De "IN" positie van de schakelaar omZeilt de EQ, en de versterker za dus reageren alsof de grafische equalizer volledig vlak is ingesteld.

GRAPHIC EQUALIZER

Deze schuiven zorgen voor een nauwkeurige toonregeling via de constant-Q, 9-bands equalizer. Aan elke band kan een boost of cut worden gegeven van 15dB

HIGH

Deze knop verstrekt een shelving toonregeling voor hoge frequencies en zorgt voor een cut/boost van +/-15dB. Het middelpunt is hier bij vlak en de middelfrequentie is 8 KHz -3dB; de shelving hoekfrequentie is 5 KHz.

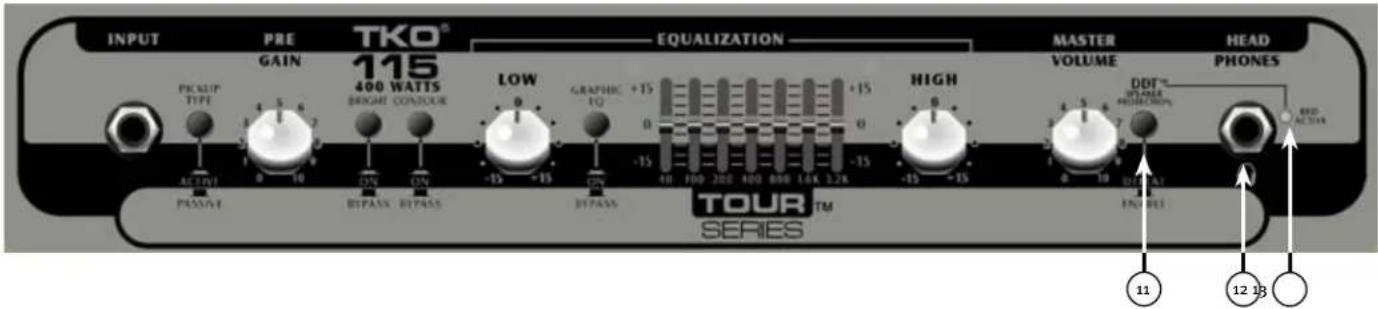

MASTER VOLUME

Deze knop regelt het master-volume van de versterker.

^TM (Distortion Detectie Techniek)

Deze knop voorkomt clipping van de vermogenversterker dat slechts kan klinken en de luidsprekers kan beschaden. De "IN" of "DEFEAT" stand van de schakelaar omzeilt het DDT circuit. Peavey raadt darüber aan de DDT ingeschakeld te houden voor een optimale systemprestatie.

12 HEADPHONEUITGANG

1/4 "hooftelefoonuitgang voor persoonlijke controle.

DDT INDICATIELAMPJE

Wanner de DDT is ingeschakeld, za de rode Beveiliging/Clip LED knipperen zodia de DDT worden geactiveerd. Het is de normale werking van de LED om te knipperen. Als de LED echter continu blijft opgelicht, moet het versterkingniveau worden aangepast om mogelijkke beschadiging van de apparatuur te voorkomen. Wanner de DDT worden geannuleerd, worden de LED een clipindicator.

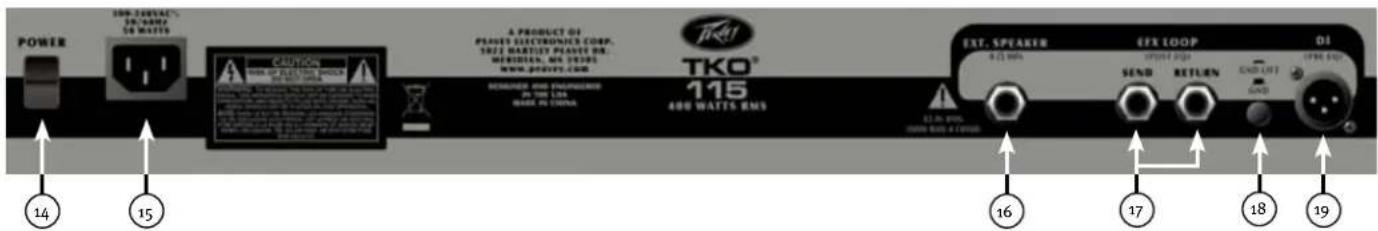

AAN/UITSCHAKELAAR

Stel de schakelaar in op de "Aan" stand om het apparaat in te schakelen. De groene LED blijft opgelicht om aan te gehen dat het apparaat stroom ontvangt.

LET OP: De aan/uitschakelaar van dit apparaat breekt Niet beiden zichden van de hoofdnetvoeding. Gevaarlijkenergie kan aanwezig়binnenin de behuizing, zelfs met de aan/uitschakelaar ingesteld op de

UIT stand.

AC VOEDINGSINGANG:

Dit is de ingang voor een IEC voedingskabel om het apparaat te voorzien van AC vermogen. Sluit de voedingskabel aan op deze aansluiting om het apparaat van stroom te voorzien. De apparatuur kan worden beschadigd als een Incorrecte netspanning worden gebruikt. (zie spanningspecificaties op het apparaat).

Breek nooit de massapin van een willekeurig apparaat af,ondat dit een veiligheidsmaatregel is. Als het gebruikte stopcontact geen massapin heeft, moet een geschikte aardingadapter worden gebruikt, en de derde draad要去 correct worden geaard. Zorgervoordat de versterker en alle verwante apparatuur goed zijn geaard om het risico op elektrische schokken of brand te voorkomen.

NOTE: FOR UK ONLY

1/4 aangedrevenuitgang voor stroomvoorziening aan een passieve behuizing.

EFFECTS LOOP

De Send Uitgang is een uitgang voor verversterking te gebruiken om slave-versterkers en externe effectprocessors aan te vrijen. De Return ingang is een ingang voor vermogenversterking voor het LASTE efect in de ketting.

OPMERKING: Wanner je dit apparaat als een slave-verbogenversterker gebruikt,要去 de Return Ingang als ingang worden gebruikt.

GROUND LIFT

Deze knop worden gebruikt om een massakring te voorkomen wat anders tot een "hum" geluid kan leiden. De Massalift worden geactiveerd door de knop in te drukken ("IN" stand).

Dit is een ingebouwde gebalanceerde Direct Interface, gebruikt om een gebufferd, onverwerkt signalaal aan een externe mixer te sturen.

OPMERKING: De Direct Interface is voorzien van een veiligheidcircuit, wat worden aangedven door een 48 volt fantoomvermogen vanaf de mixer. Hierdoor kan de DI blijven werken, zichs in het geval van een doorgebrande circuitbreker of uitschakeling van de versterker. Indien deze storingsbeveiliging worden geactiveerd, worden de dempschakelaar omzeild. Dit circuit is actief, zichs wanner de aan/uitschakelaar op de "Uit" stand is ingesteld.

Tour Serie TNT® Combo

OPMERKING: Alle specificaties getest met netspanning constant op nominal niveau.

Netspanning:

100 VAC tot 240 VAC 50/60 Hz universe voeding

LET OP: Wissel nooit van
lijnspanning verwijl het
apparaat wordt aangedreten om
beschadiging
ervan te voorkomen.

Typisch Stroomverbruik: 100 W

Vermogenversterker Specificities:

Beveilging:

DDT "luidspekerbeveiling met annuleerschakelaar

Kortsluitingbeveiliging

Thermisch beveiligingcircuit

Bveiligingcircuit gegen storing van koelventilator

Bveeiligingcircuit voor stroomlimiet DC uitgangsbeveiligingcircuit

Invoergevoeligheid (signaalrichting return jack metmaster-volume op 5):

7,32 dBu

Uitgangsvermogen:

Alle metingen met minder dan 1 % THD + N

8 ohm 200 watt (40,0 VRMS)
4 ohm 300 watt (34,6 VRMS)

Hoofdtelefoonversterker Specificaties:

Stereo 8 ohm minimum belasting

Uitgangsvermogen:

Alle metingen met minder dan 1% THD + N

8 ohm 250 mW (1,41 VRMS) x2

Voorversterker Specificaties

Instellingen voor de volgende Metingen (tenzij anders vermeld):

PRE WINST: 5 (12 uur)

HELDER:Uit

OMTREK: Uit

GEKRAAK:Uit

LAGE: o (12 uur)

HOGE: o (12 aur)

GRAFISCHE EQ: Alle schuiven in het midden

GRAFISCHE EQ SCHAKELAAR: Uit COMPRESSIE: Uit

(Ingangschakelaar op passief):

Nominate Ingang: -17,8 dBu
Minimale Ingang: 40,9 dBu

Maximale Ingang: 1,3 dBu (maximale signal op ingang voor clipping)

Invoergevoeligkeit

(Ingangschakelaar op actief):

Nominate Ingang: -3,80 dBu

Minimale Ingang: -31,3 dBu

(maximale signaal op ingang voor clipping)

D.I. XLR Uitgang:

Balanced output driven pre-EQ by Gebalanceerde uitgang aangedreten voor-EQ door gebufferd instrumentsgnaal Voetpedaalingang:

Massawisseltype, TRS telefoon
aansluiting (T = compressor, R = GEKRAAK, S = massa)

Gewicht:

73,4 lbs.

Afmetingen ()

OPMERKING: Alle specificaties getest met netspanning constant op nominal niveau.

Netspanning:

100V-120V/220V-240V50/60Hz

LET OP: Wissel nooit van lijnspanning terwijl het apparaat wordt aangedreten om beschadiging ervan te voorkomen.

Typisch Stroomverbruik:

DDT™ luidspekerbeveiliging met annuleerschakelaar

Kortsluitingbeveiliging

Thermisch beveiligingcircuit

Beveilingcircuit voor stroomlimiet

DC uittgangsbeveiligingcircuit

Minimum Belasting:

4 ohm (Interne Luidspreker = 8 ohm)

Invoergevoeligheid:

(Signaal in return jack met master-volume ingesteld op volle CW): 1 V RMS

Extensieluidspreker Uitgang =

Eén 1/4" ingang in parallel met interne 15" luidspreker

LET OP: Gebruik geen extensieluidspreker met impedantie lager dan 8 ohm.

Uitgangsvermogen:

Alle metingen met minder dan 1 % THD + N

8 ohm 100 watt (28,4 VRMS)

4 ohm 200 watt (27,o VRMS)

Hoofdtelefoonversterker Specificaties:

Stereo 8 ohm minimum belasting

Uitgangsvermogen:

Alle metingen met minder dan 1 % THD+N

8 ohm 250 mW (1,41 VRMS) x2

Voorversterker Specificaties

Instellingen voor de volgende Metingen (tenzij anders vermeld):

PRE WINST: 5 (12 uur)

HELDER: Uit

OMTREK:Uit

LAGE: o (12 uur)

HOGE: 0 (12 uur)

GRAFISCHE EQ: Alle schuiven in het midden

GRAFISCHE EQ Schakelaar = Uit

DDT ^TM : Actief

Invoergevoeligkeit

(Ingangschakelaar op actief):

Nominate Ingang: -3,8o dBu Minimale Ingang: -31,3 dBu

(maximale signaal op ingang voor clipping)

D.I. XLR Uitgang:

Gebalanceerde uitgang aangedreven voor-EQ door Gebufferd instru mentsignaal l.

Gewicht:

73,4 lbs.

Afmetingen (hxbxd)
