MANUAL DE UTILIZADOR EGS 2600 EINHELL

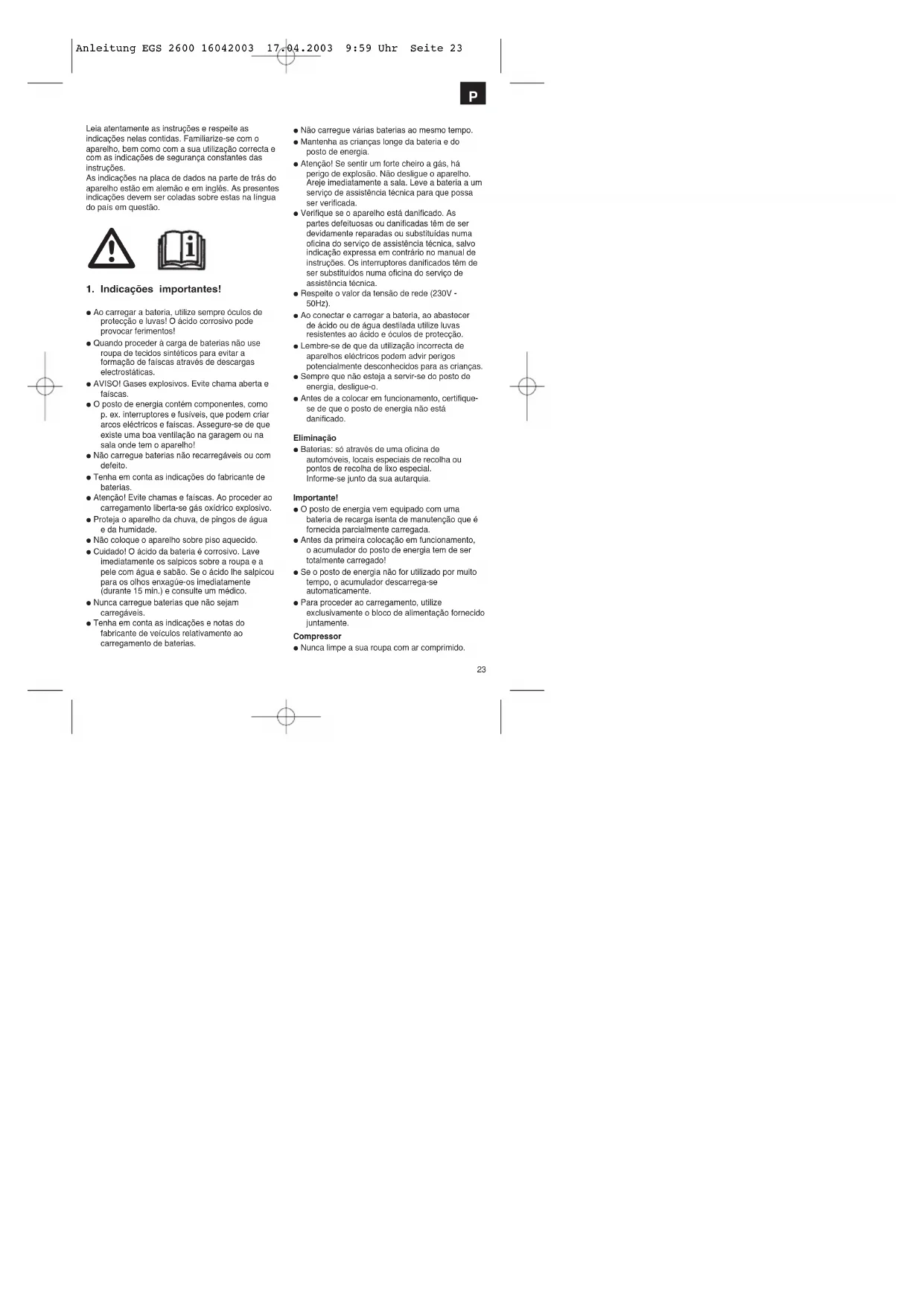

Leia atentamente as instruções e respeite as indicações nelas contidas. Familiarize-se com o aparelho, bem como com a sua utilização correcta e com as indicações de segurança constantes das instruções.

As indicações na placa de dados na parte de trás do aparelho estão em alemão e em inglês. As presentes indicações devem ser coladas sobre estas na língua do país em questão.

1. Indicações importantes!

• Ao carregar a bateria, utilize sempre óculos de protecção e luvas! O ácido corrosivo pode provocar ferimentos!
• Quando proceder à carga de baterias não use roupa de tecidos sintéticos para evitar a formação de faiscas através de descargas electrostáticas.
  ● AVISO! Gases explosivos. Evite chama aberta e faiscas.
• O posto de energia contém componentes, como p. ex. interruptores e fusíveis, que podem criar arcos eléctricos e faiscas. Assegure-se de que existe uma boa ventilação na garagem ou na sala onde tem o aparelho!
• Não carregue baterias não recarregáveis ou com defeito.
• Tenha em conta as indicações do fabricante de baterias.
• Atenção! Evite chamas e faíscas. Ao proceder ao carregamento liberta-se gás oxídrico explosivo.
• Proteja o aparelho da chuva, de pingos de água e da humidade.
• Não coloque o aparelho sobre piso aquecido.
• Cuidado! O ácido da bateria é corrosivo. Lave imediatamente os salpicos sobre a roupa e a pele com água e sabão. Se o ácido lhe salpicou para os olhos enxagúe-os imediatamente (durante 15 min.) e consulte um médico.
• Nunca carregue baterias que não sejam carregáveis.

• Tenha em conta as indicações e notas do fabricante de veículos relativamente ao carregamento de baterias.

• Não carregue várias baterias ao mesmo tempo.

• Mantenha as crianças longe da bateria e do posto de energia.
• Atenção! Se sentir um forte cheiro a gás, há perigo de explosão. Não desligue o aparelho. Areje imediatamente a sala. Leve a bateria a um serviço de assistência técnica para que possa ser verificada.
• Verifique se o aparelho está danificado. As partes defeituosas ou danificadas têm de ser devidamente reparadas ou substituídas numa oficina do serviço de assistência técnica, salvo indicação expressa em contrário no manual de instruções. Os interruptores danificados têm de ser substituídos numa oficina do serviço de assistência técnica.
• Respeite o valor da tensão de rede (230V - 50Hz).
• Ao conectar e carregar a bateria, ao abastecer de ácido ou de água destilada utilize luvas resistentes ao ácido e óculos de protecção.
• Lembre-se de que da utilização incorrecta de aparelhos eléctricos podem advir perigos potencialmente desconhecidos para as crianças.
• Sempre que não esteja a servir-se do posto de energia, desligue-o.
• Antes de a colocar em funcionamento, certifique-se de que o posto de energia não está danificado.

Eliminação

- Baterias: só através de uma oficina de automóveis, locais especiais de recolha ou pontos de recolha de lixo especial. Informe-se junto da sua autarquia.

Importante!

• O posto de energia vem equipado com uma bateria de recarga isenta de manutenção que é fornecida parcialmente carregada.
• Antes da primeira colocação em funcionamento, o acumulador do posto de energia tem de ser totalmente carregado!
• Se o posto de energia não for utilizado por muito tempo, o acumulador descarrega-se automaticamente.
• Para proceder ao carregamento, utilize exclusivamente o bloco de alimentação fornecido juntamente.

Compressor

- Nunca limpe a sua roupa com ar comprimido.

P

• Não dirija o ar comprimido em direcção a pessoas ou animais.
• Mantenha as fendas de ventilação livres de sujidade.
• O compressor não pode aspirar pó ou outras sujidades.
• Não utilize o compressor em pneus de alta pressão, tais como pneus de camiões, tractores ou atrelados.
• Se pretender encher mais do que um pneu, desligue o compressor durante aproximadamente 10 minutos para arrefecer entre cada pneu. O tempo máximo de funcionamento continuo é de 10 minutos.

Protecção do ambiente

Lembre-se de que o lugar do material da embalagem, das baterias usadas ou dos acumuladores defeituosos não é no caixote do lixo. Encaminhe-os para os locals adequados para que possam ser reciclados.

2. Volume de entrega:

1 Estação de energia com compressor
1 bloco de alimentação para carregamento
1 cabo de ligação com conector para isqueiro
1 Conjunto adaptador de válvulas

3. Dados técnicos:

Tensões de saída / 12 V / 10 A através de Consumo máx.

Arranque auxiliado: 12 / 600 A, máx. 5 seg

Bloco de alimentação:

Tensão de rede: 230 V - 50 Hz

Bloco de alimentação, saída:

Tensão nominal: 12 V

Corrente nominal: 1000 mA

Potência nominal 12 VA

Lâmpada 12 V / 3 W

Compressor 12 V / 18 bar

4. Carregar o posto de energia com o bloco de alimentação

(Atenção! Coloque o interruptor para ligar/desligar (Imagem 1/ pos. 1) na posição „OFF“.)

4.1 Carregar a estação de energia com o alimentador

1. Ligue o cabo de ligação do alimentador à tomada „RECHARGE* (figura 1 / pos. 2) do aparelho.
2. Ligue o alimentador a uma tomada de 230V \~ 50Hz. O LED vermelho (figura 1/pos. 3) acende.
3. O tempo de carregamento é de aproximadamente 30 horas.
4. Se accionar o botão vermelho (figura 1/pos. 4) o voltímetro integrado indica-lhe (figura 1/pos. 5) o estado de carregamento do acumulador do aparelho.

4.2 Carregamento da estação de energia com o cabo adaptador do isqueiro do carro

É possível carregar a estação de energia através do isqueiro do carro.

ATENÇÃO: O acumulador da estação de energia recebe carga até aos 12 V. O carregamento só deve ser efectuado durante a viagem, caso contrário poderá descarregar a bateria do automóvel. Nunca ligue o veículo com o cabo adaptador ligado ao isqueiro.

• Ligue a ficha de 12V do cabo adaptador incluido no fornecimento à tomada do isqueiro do carro e a outra ponta à tomada „Recharge“ da estação de energia.

5. Saídas

Saída 12 V conexão do isqueiro; 10 amperes máx.:

• A saída de 12 V (fig. 1 / pos. 8) pode ser carregada com um máx. de 10 A, ou seja, só tem à disposição um máx. de 10 A.
• Preste atenção aos valores de potência e de corrente do aparelho consumidor, por forma a não sobrecarregar o posto de energia. Caso só disponha dos valores de potência do consumidor, calcular qual a corrente máx. é uma operação extremamente simples.

Exemplo de cálculo:

Consumidor: 12V / 50W

A corrente absorvida corresponde a: 50W / 12V = 4.17A

• O cabo do conector do isqueiro fornecido pode ser utilizado para conectar um aparelho consumidor apropriado.

- Para poder usar a saída de 12 V, retire a tampa de protecção e conecte o consumidor.

6. Tempos de serviço para possíveis consumidores

A seguir encontram-se listados consumidores de 12 V típicos. A duração real do funcionamento regula-se pela corrente realmente absorvida pelo aparelho e a carga do acumulador.

Consumidor

Corrente

Duração

absorvida funcionamento prevista sem interrupções

Verifique os valores de tensão e de corrente do aparelho a alimentar, para não sobrecarregar o posto de energia. Uma sobrecarga poderá danificar e até destruir o aparelho.

7. Accionamento da lâmpada

Para ligar a lâmpada proceda da seguinte forma:

- A lâmpada (fig. 1/ pos. 6) pode então ser acesa ou apagada por meio do interruptor (fig. 1/ pos. 7).

8. Arranque auxiliado para o veículo automóvel

• Os cabos de carregamento com as garras para os pólos situam-se no lado do aparelho.
• Se não estiver a servir-se do cabo de carregamento, não o retire do aparelho.
• Atenção! Existe perigo de curto-circuito se as pinças polares se locarem.
• O posto de energia só pode ser utilizado como arranque auxiliado com a bateria do veículo parcialmente descarregada. Isto significa que só pode activar uma capacidade limitada na bateria do veículo.
• O posto de energia não serve para o arranque de baterias totalmente descarregadas!

O dispositivo auxiliar de arranque do posto de energia é uma preciosa ajuda nas dificuldades no de arranque resultantes de uma capacidade reduzida da bateria do veículo.

Alertamos para o facto de os veículos virem já equipados de origem com vários módulos electrónicos (como por ex., ABS, ASR, bomba de injecção, computador de bordo e telefone). Uma tensão de arranque elevada e picos de tensão durante o processo de arranque podem provocar avarias nos módulos electrónicos. A nossa responsabilidade pelo produto não cobre os prejuízos da decorrentes. Observe as indicações constantes do manual de instruções do automóvel, rádio, telefone, etc. Atença! Só consegue uma corrente de 600 A durante 5 segundos se o posto de energia estiver completamente carregado com a capacidade máxima.

Utilização do posto de energia durante o arranque auxiliado:

1. Ligue o cabo vermelho (+) do posto de energia ao pólo POSITIVO (+) da bateria do automóvel.
2. Ligue o cabo preto (-) do posto de energia à massa do veículo, por ex. à fila de ligação à massa ou a outro local livre no bloco do motor, fixando-o o mais longe possível da bateria para evitar a ignição de gás oxidrico que se tenha criado.
3. O Interruptor (fig. 1 / pos. 1) tem de estar na posição „ON“ durante o arranque auxiliado.
4. Ligue a ignição e espere aprox. 2 minutos. NÃO LIGUE O MOTOR!

P

1. Agora pode fazer uma tentativa de arranque do motor com o posto de energia ligado. Não deixe que esta tentativa exceda os 5 segundos, pois a corrente é muito elevada durante o processo de arranque.
2. Retire primeiro a pinça polar da fita da massa (pólo negativo).
3. A seguir tire o cabo auxiliar de arranque do pólo POSITIVO (+) da bateria do carro.
4. Depois desta tentativa de arranque, o posto de energia tem de voltar a ser carregado.

9. Controlo do estado da bateria

O indicador de potência (figura 1 / pos. 5) informa sobre o estado de carga do acumulador. Ao accionar o botão vermelho (figura 1/pos. 4) o indicador de potência dispara.

• Verde O acumulador possui 50-100 % de carga.
• Amarelo O acumulador possui 0-50 % de carga e precisa de ser recarregado
• Vermelho O acumulador está totalmente descarregado. Este estado pode ocorrer p.ex. após um arranque auxiliado. O acumulador tem obrigatoriamente de ser recarregado. Se apesar disso, o acumulador continuar a ser utilizado existe a possibilidade de ele ficar danificado. Deverá recarregar o acumulador pelo menos todos os 3 a 5 meses, independentemente de ser utilizado ou não, para preservar a vida útil do acumulador.

10.Troca de lâmpada

Atenção! É preciso que a lâmpada esteja desligada.

Para trocar a lâmpada, proceder da seguinte forma:

1. Pressione a cobertura da lâmpada (figura 1 / pos. 6) lateralmente e remova a cobertura para a frente.
2. Desenrosque a lämpada rodando-a para a esquerda.
3. Substitua a lâmpada por outra com as mesmas características (12V/0,3A).
4. Enrosque a lâmpada no sentido dos ponteiros do relógio.

26

1. Volte a colocar a cobertura da lâmpada (Figura 1 / pos. 6).

11. Compressor de 12 Volt

11.1 Encher pneus

Nota! Utilize um manómetro de pneumáticos para verificar a pressão efectiva dos pneus. Respeite o manual de instruções do veículo no que diz respeito ao enchimento dos pneus.

1. Remova a tampa da válvula.
2. Enfie a peça de união do compressor totalmente sobre a válvula (figura 2/pos. 1).
3. Fixe a peça de união através do manipulo de fecho (figura 2/pos. 2).

11.2 Encher colchões de ar, etc.

Atenção! Devido às características do material de que são feitos os colchões de ar, os barcos insufláveis, etc. é impossível determinar a pressão exacta de ar. Certifique-se de que os objectos em questão não ficam demasiado cheios, pois existe o perigo de rebentarem.

• Escolha o adaptador adequado e enfie-o na peça de união do colchão de ar.
  Adaptador 1 (figura 3/pos. 1): para colchões de ar
  Adaptador 2 (figura 3/pos. 2): para bolas de desporto
  Adaptador 3 (figura 3/pos. 3): para bolas aquáticas

- Fixe a peça de união através do manípulo de fecho (figura 2/pos. 2).

11.3 Colocação em funcionamento do compressor

Atenção! Antes de colocar o compressor em funcionamento, loia os avisos contidos no ponto 1 das „Instruções importantes“. Após a utilização ininterrupta durante 10 minutos é necessário fazer uma pausa de outros tantos minutos para arrefecer o aparelho.
- Verifique o manómetro antes de ligar o aparelho (figura 4 / pos. 2).

• Coloque o interruptor de ligar/desligar na posição I (figura 4 /pos. 1) para ligar o aparelho.
• Coloque o interruptor de ligar/desligar na posição 0 (figura 4 /pos. 1) para desligar o aparelho.

12. Manutenção e cuidados

• Antes de proceder a quaisquer trabalhos de limpeza ou de manutenção, desligue o posto de energia e retire todas as conexões do aparelho.
• Para limpar a superfície, utilize tanto quanto possível um pano seco macio e não utilize solventes agressivos. Quando estritamente necessário, poderá eliminar a sujidade com um pano ligeiramente humedecido.

13. Reparação

Na eventualidade de ocorrer alguma avaria no aparelho, mande-o verificar por uma técnico autorizado ou por uma oficina de assistência técnica.

14. Eliminação

O aparelho, os acessórios e a embalagem devem ser colocados nos ecopontos para efeitos de reciclagem. Os tipos de plásticos vêm devidamente identificados para facilitar a triagem.

FIN

A garantia começa no dia da compra do aparelho e cobre um período de 2 anos.

Prestamos garantia em caso de execução

defeituosa ou defeitos de material ou de

funcionamento. Neste caso não faturamos os

custos para sobressalentes e o trabalho

necessarios. Não nos responsabilizamos por danos em consequência da utilização do
