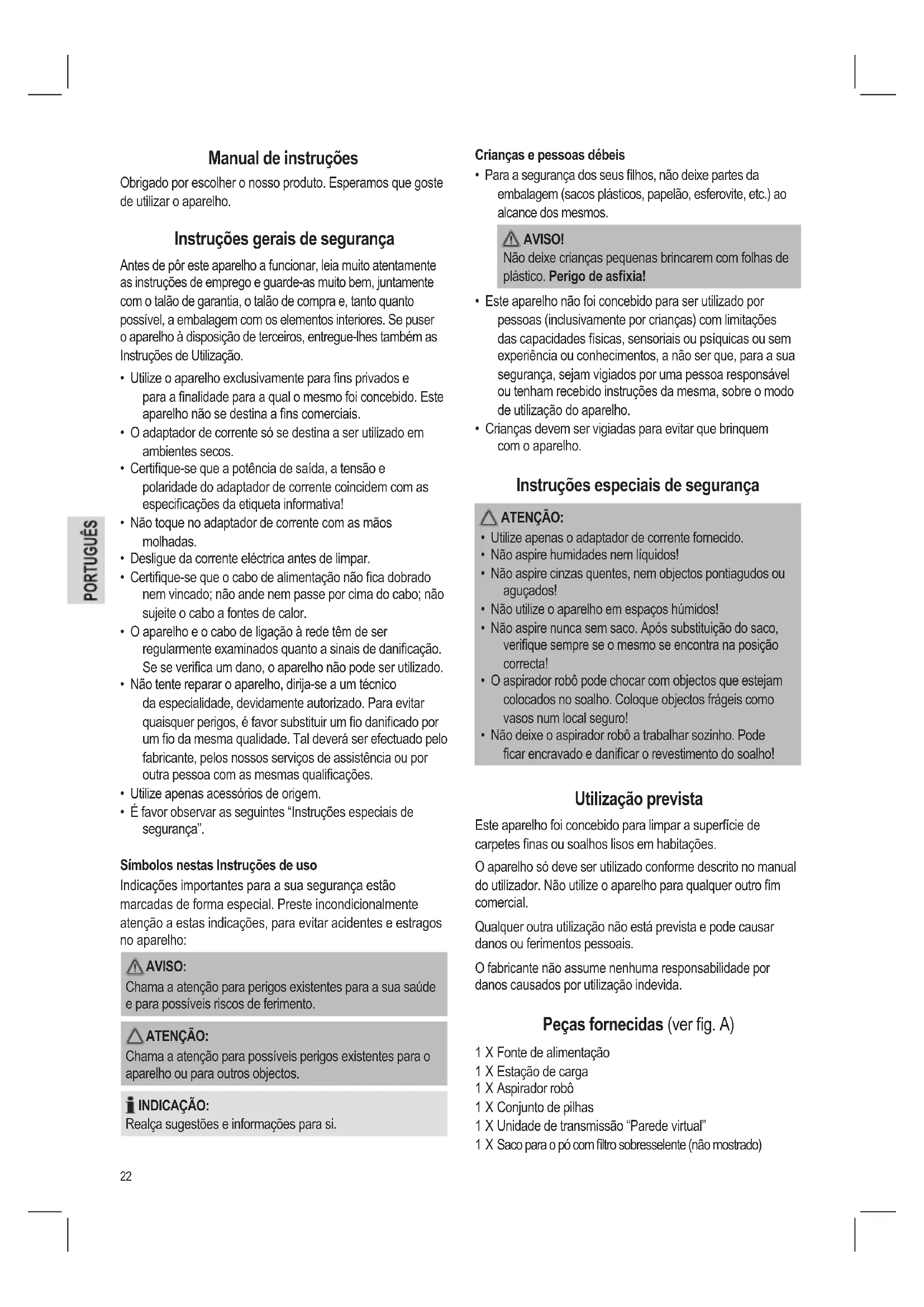

Puede entregar el paquete de batería en un punto de recogida de baterías gastadas o residuos especiales. Contacte con su ayuntamiento para más información.22 Manual de instruções Obrigado por escolher o nosso produto. Esperamos que goste de utilizar o aparelho. Instruções gerais de segurança Antes de pôr este aparelho a funcionar, leia muito atentamente as instruções de emprego e guarde-as muito bem, juntamente com o talão de garantia, o talão de compra e, tanto quanto possível, a embalagem com os elementos interiores. Se puser o aparelho à disposição de terceiros, entregue-lhes também as Instruções de Utilização.

• Utilize o aparelho exclusivamente para ns privados e para a nalidade para a qual o mesmo foi concebido. Este aparelho não se destina a ns comerciais.

• O adaptador de corrente só se destina a ser utilizado em ambientes secos.

• Certique-se que a potência de saída, a tensão e polaridade do adaptador de corrente coincidem com as especicações da etiqueta informativa!

• Não toque no adaptador de corrente com as mãos molhadas.

• Desligue da corrente eléctrica antes de limpar.

• Certique-se que o cabo de alimentação não ca dobrado nem vincado; não ande nem passe por cima do cabo; não sujeite o cabo a fontes de calor.

• O aparelho e o cabo de ligação à rede têm de ser regularmente examinados quanto a sinais de danicação. Se se verica um dano, o aparelho não pode ser utilizado.

• Não tente reparar o aparelho, dirija-se a um técnico da especialidade, devidamente autorizado. Para evitar quaisquer perigos, é favor substituir um o danicado por um o da mesma qualidade. Tal deverá ser efectuado pelo fabricante, pelos nossos serviços de assistência ou por outra pessoa com as mesmas qualicações.

• Utilize apenas acessórios de origem.

• É favor observar as seguintes “Instruções especiais de segurança”. Símbolos nestas Instruções de uso Indicações importantes para a sua segurança estão marcadas de forma especial. Preste incondicionalmente atenção a estas indicações, para evitar acidentes e estragos no aparelho: AVISO: Chama a atenção para perigos existentes para a sua saúde e para possíveis riscos de ferimento. ATENÇÃO: Chama a atenção para possíveis perigos existentes para o aparelho ou para outros objectos. INDICAÇÃO: Realça sugestões e informações para si. Crianças e pessoas débeis

• Para a segurança dos seus lhos, não deixe partes da embalagem (sacos plásticos, papelão, esferovite, etc.) ao alcance dos mesmos. AVISO! Não deixe crianças pequenas brincarem com folhas de plástico. Perigo de asxia!

• Este aparelho não foi concebido para ser utilizado por pessoas (inclusivamente por crianças) com limitações das capacidades físicas, sensoriais ou psíquicas ou sem experiência ou conhecimentos, a não ser que, para a sua segurança, sejam vigiados por uma pessoa responsável ou tenham recebido instruções da mesma, sobre o modo de utilização do aparelho.

• Crianças devem ser vigiadas para evitar que brinquem com o aparelho. Instruções especiais de segurança ATENÇÃO:

• Utilize apenas o adaptador de corrente fornecido.

• Não aspire humidades nem líquidos!

• Não aspire cinzas quentes, nem objectos pontiagudos ou aguçados!

• Não utilize o aparelho em espaços húmidos!

• Não aspire nunca sem saco. Após substituição do saco, verique sempre se o mesmo se encontra na posição correcta!

• O aspirador robô pode chocar com objectos que estejam colocados no soalho. Coloque objectos frágeis como vasos num local seguro!

• Não deixe o aspirador robô a trabalhar sozinho. Pode car encravado e danicar o revestimento do soalho! Utilização prevista Este aparelho foi concebido para limpar a superfície de carpetes nas ou soalhos lisos em habitações. O aparelho só deve ser utilizado conforme descrito no manual do utilizador. Não utilize o aparelho para qualquer outro m comercial. Qualquer outra utilização não está prevista e pode causar danos ou ferimentos pessoais. O fabricante não assume nenhuma responsabilidade por danos causados por utilização indevida. Peças fornecidas (ver g. A) 1 X Fonte de alimentação 1 X Estação de carga 1 X Aspirador robô 1 X Conjunto de pilhas 1 X Unidade de transmissão “Parede virtual” 1 X Saco para o pó com ltro sobresselente (não mostrado)23 Desembalar o aparelho

1. Retire o aparelho da sua embalagem.

2. Retire todos os materiais que fazem parte da embalagem,

tais como películas, material de enchimento, ganchos do cabo e cartões.

3. Verique se o conteúdo está completo.

INDICAÇÃO: É possível que resíduos e pó se acumulem no aparelho. Recomendamos que limpe o aparelho de acordo com o capítulo “Limpeza”. Descrição dos botões (ver g. B) 1 Indicador de estado 2 Botão iniciar S-M-L 3 Compartimento do pó 4 Pega 5 Sensor de choque 6 Receptor de infravermelhos 7 Sensor de infravermelhos 8 Escova principal 9 Filtro 10 Tampa do compartimento do aspirador 11 Tomada do carregador 12 Botão (ON/OFF) Ligar / Desligar 13 Escovas laterais 14 Sensor de infravermelhos 15 Conjunto de pilhas Unidade de transmissão “Parede virtual” (ver g. E) 16 Indicador “Power” 17 Unidade de transmissão “Parede virtual” 18 Selector de cobertura S-M-L 19 Botão Ligar/Desligar (pressionar durante 3 segundos) 20 Sensor de infravermelhos Denição do aparelho INDICAÇÃO:

Deve inserir o conjunto de pilhas na parte inferior do aspirador robô.

• O conjunto de pilhas vem incluído. Pode encontrá-lo na embalagem.

• O aspirador robô não pode ser colocado em funcionamento unicamente a partir da alimentação eléctrica. Inserir as pilhas

1. Coloque o aspirador robô na posição traseira. O sensor de

choque deve estar voltado para si.

2. Coloque as pilhas do lado esquerdo.

3. Guie os terminais das pilhas na direcção dos terminais do

4. Pressione aí devagar. As pilhas encaixam no

compartimento. Carregar as pilhas (ver g. C e D)

1. Desligue o aspirador robô no interruptor (12).

2. Ligue o cabo de alimentação

2.1. à tomada do carregador (11) do aparelho 2.2. à tomada do carregador na estação de carga. Coloque o aspirador robô na estação de carga.

3. Ligue o cabo de alimentação a uma tomada correctamente

instalada de 230 V~ 50 Hz com ligação à terra. ATENÇÃO: Coloque o cabo de corrente de modo a que não se torne um perigo para tropeçar.

• Desligue a cha do carregador da tomada do carregador.

• Retire o cabo de alimentação da tomada para poupar energia. Denir a estação do carregador (ver g. D)

1. Coloque a estação do carregador perto de uma tomada.

2. O aspirador robô deve ter um acesso desimpedido.

3. Ligue a fonte de alimentação do carregador à tomada do

carregador na estação do carregador.

4. Ligue o cabo de alimentação a uma tomada correctamente

instalada de 230 V~ 50 Hz com ligação à terra.

5. A luz indicadora da estação do carregador acende com a luz

6. Coloque o aspirador robô na estação de carga. O sensor

deve estar voltado para si. O indicador de estado do aspirador robô acende com a luz vermelha. Denir o “Parede virtual” (ver g. E e F) Deseja que o aspirador robô abranja uma área limitada? Pode denir a “Parede virtual” para permitir isso. Os feixes infravermelhos são transmitidos e recebidos, elevando-se assim uma barreira.

1. Rode a unidade de transmissão “Parede virtual”.

2. Abra o compartimento das pilhas. Para fazer isso,

precisará de uma chave de fendas Philips pequena.

• Certique-se de que a polaridade que utiliza é a correcta. Utilize o aparelho para se guiar.

• As pilhas não estão incluídas.

4. Feche o compartimento das pilhas.

5. Pressione o botão na unidade de transmissão. O indicador

luminoso acende com a luz verde.

6. Seleccione o selector de cobertura. S = Curto, M = Médio,

L = Comprido. INDICAÇÃO:

• O indicador de estado acende com a luz vermelha durante o processo de carga.

• O tempo de carga é cerca de 12 horas para a carga inicial e cerca de 6 a 8 horas para todas as cargas posteriores.24

7. Posicione a unidade de transmissão em transição para

AVISO: Não olhe directamente para o diodo do transmissor! Funcionamento do aspirador robô A carga inicial do aspirador robô ca completa após cerca de 12 horas.

1. Desligue o aspirador robô no botão Ligar/Desligar. O botão

2. Estime o tamanho da área e seleccione o botão iniciar.

S durante cerca de 10 a 15 m² M durante cerca de 15 a 25 m² L durante cerca de mais 25 m²

3. O aspirador robô agora começa a trabalhar

automaticamente. Mover-se-á à volta do compartimento durante cerca de 70 minutos de acordo com o programa especíco (ver g. G).

4. Se a pilha estiver quase gasta, o aspirador robô procurará

ele próprio pela estação do carregador. INDICAÇÃO:

• Esta função está activa num raio de cerca 1,5 metros à volta da estação do carregador.

• A função de procura é desactivada quando as pilhas estão carregadas.

• Dependendo da sua posição, o aspirador robô pode precisar de várias tentativas para ser ligado à estação do carregador.

• O aspirador robô agora começa a aspirar o soalho. Para melhores resultados, faça a manutenção do aspirador.

5. Desligue o aspirador robô no botão Ligar/Desligar.

6. Retire o cabo de alimentação da tomada para poupar

7. Rode a unidade de transmissão “Parede virtual”.

• Desligue sempre o aparelho do adaptador de corrente antes de limpar!

• Não mergulhe o aparelho em água. ATENÇÃO:

• Não utilize uma escova de aço ou outros abrasivos para limpar.

• Não utilize agentes de limpeza agressivos ou abrasivos. Caixa Limpe a caixa do aparelho com um pano húmido. Compartimento do pó (ver g. H e I)

1. Pressione o botão do compartimento do pó e retire-o para

2. Esvazie o compartimento do pó para um caixote do lixo.

3. Abra e limpe o ltro do compartimento do pó (ver g. I).

4. Esvazie o ltro e limpe os resíduos do saco.

5. Se o saco estiver muito sujo ou danicado, substitua-o por

um saco do ltro sobresselente. Entrada de ar (ver g. J) A entrada de ar está escondida por uma tampa.

1. Retire a tampa, como mostrado na g. J.

2. Retire todos os resíduos que possam estar acumulados

3. Limpe o ltro da entrada de ar. Se necessário, utilize uma

escova. Manutenção Se bras compridas ou cabelos carem presos nas escovas, pode ser necessário desencaixar as escovas. AVISO:

• Antes de fazer a manutenção, desligue sempre o aparelho da alimentação eléctrica!

• Desligue o aspirador robô no botão Ligar/Desligar. ATENÇÃO:

• O trabalho seguinte exige alguma experiência técnica. Se necessário, procure a opinião de um especialista. INDICAÇÃO:

• Precisará de uma chave de fendas Philips pequena para esse trabalho. Escova principal (g. K, L e M)

1. Coloque o aspirador robô na posição traseira. O sensor de

choque deve estar afastado de si.

2. Retire os parafusos do lado direito da escova.

3. Desencaixe as escovas do lado direito. Agora pode retirar

as escovas totalmente.

4. Os os e cabelos que possam estar presos nas escovas

devem ser retirados.

5. Encaixe as escovas dos lados esquerdo e direito. Preste

atenção ao eixo em forma quadrangular.

6. Guie as rodas para a parte traseira da caixa.

1. Desaperte os dois parafusos da caixa.

2. Desencaixe a tampa.

3. Retire os e cabelos.

4. Feche com a tampa.

INDICAÇÃO: Execute um teste para vericar o funcionamento do aparelho.25 Resolução de problemas Problema Causa possível Solução O aparelho não funciona. O aparelho não está ligado à alimentação eléctrica. Verique a tomada de parede com outro aparelho. Insira a cha na tomada de parede correctamente. Verique o fusível. O aparelho não está ligado. Verique o botão Ligar/ Desligar. As pilhas não estão colocadas correctamente. Retire as pilhas e volte-as a colocar de novo. O aparelho não está carregado. Verique a ligação do carregador. O aparelho tem defeito. Contacte os nossos serviços ou um especialista. A potência do aspirador é fraca. O ltro está obstruído. Limpe o ltro como descrito em “Limpeza” e “Manutenção”. Há um ruído muito forte enquanto o aparelho está a trabalhar. As escovas estão sujas ou obstruídas. Limpe as escovas como descrito em “Manutenção”. Características técnicas Modelo: .................................................................... BSR 919 CB Peso líquido: ..................................................................... 2,95 kg Adaptador de corrente Classe de protecção: ..................................................................II Entrada: ........................................................ 230-240 V ~, 50 Hz Saída: ........................................................... DC 18 V-, 400 mAh Polaridade: ................................................................. Pilhas: ............................................................ 14,4 V-, 2000 mAh Duração de funcionamento: ............................. máx. 70 minutos Duração de carregamento: ......................................... 6-8 horas Reserva-se o direito de alterações! Este aparelho foi controlado nos termos das actuais directivas da CEE aplicáveis, tais como inocuidade electromagnética e directiva sobre baixa tensão, e fabricado de acordo com as mais novas prescrições da segurança técnica. Deposição Signicado do símbolo “contentor do lixo” Poupe o nosso meio ambiente, não deite aparelhos eléctricos para o lixo doméstico. Dirija-se ao locais destinados à recolha especial de aparelhos eléctricos e entregue aí os aparelhos que não pretende continuar a utilizar. Desta forma, contribuirá para ajudar a evitar os potenciais efeitos perniciosos que um falso depósito de objectos usados terão, tanto no que diz respeito ao ambiente, como à saúde humana. Dará igualmente a sua contribuição para o reaproveitamento de materiais, para a reciclagem e outras formas de aproveitamento de aparelhos eléctricos e electrónicos usados. Receberá, nas autarquias e juntas de freguesia, informações sobre os locais onde poderá entregar tais aparelhos. Retirar as pilhas / Eliminar as pilhas O aparelho contém pilhas recarregáveis de níquel-hidreto metálico. Retire estas pilhas antes de eliminar o aparelho. Como consumidor está obrigado por lei a devolver as pilhas gastas. AVISO:

• Desligue o aparelho da alimentação eléctrica antes de retirar as pilhas!

• Retire só as pilhas que estão gastas. O compartimento das pilhas tem um fecho na parte inferior do aparelho.

1. Coloque o aspirador robô na posição traseira. O sensor de

choque deve estar voltado para si.

2. Retire as pilhas de cada lado e puxe-as para cima.

3. Retire as pilhas do compartimento.
