GEBRUIKSAANWIJZING BSR 919 CB BOMANN

Gebruiksaanwijzing · Mode d'emploi · Instruetiones de service

Afbeeldingen A tot F ...Pagina 3

Afbeeldingen G tot N ... 4

Gebruiksaanwijzing .Pagina 10

Reiniging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Onderhoud . 12

Nettogewicht: 2,95 kg

Netzteil

Schutzklasse: II

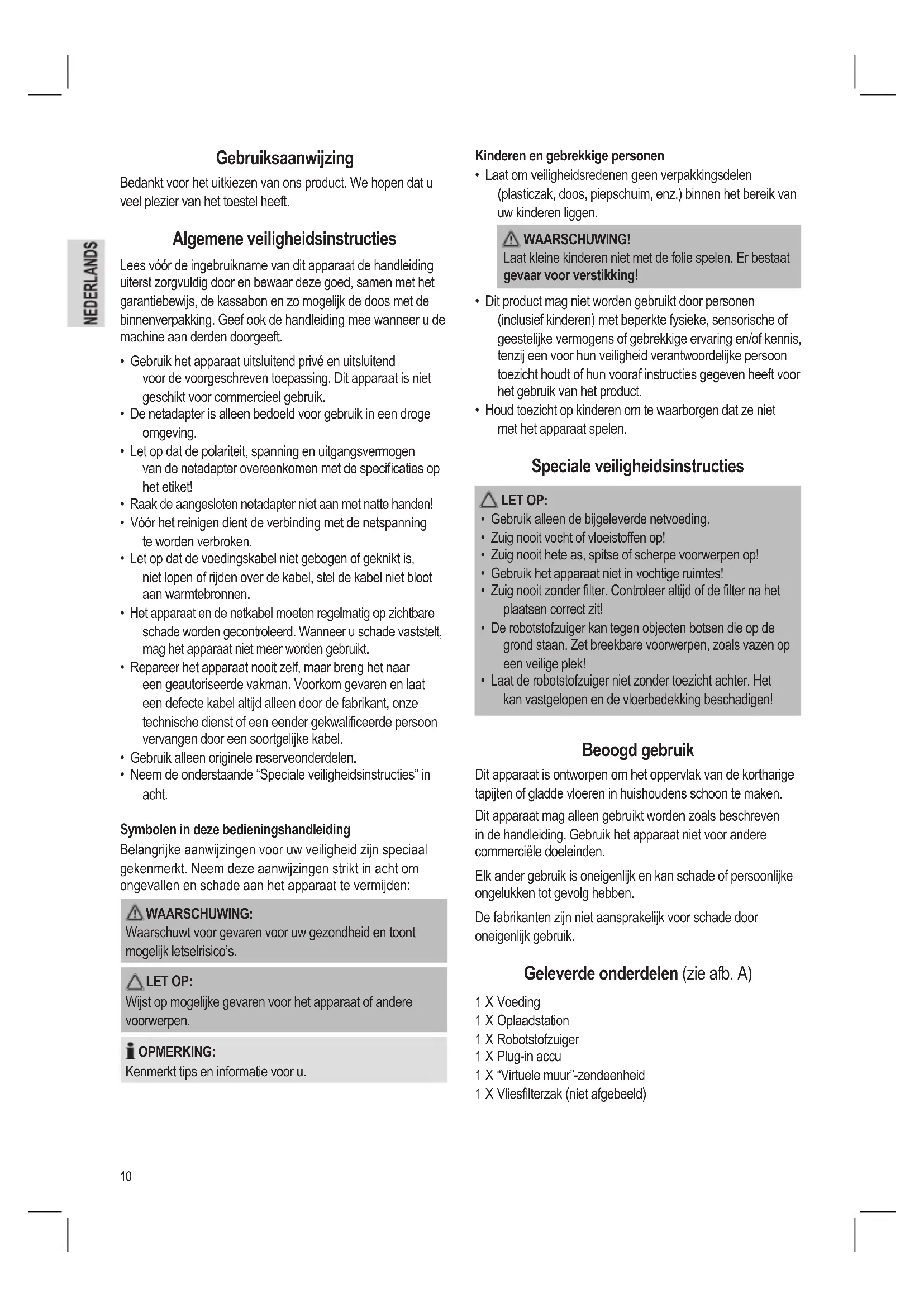

Bedankt voor het uitkiezen van ons product. We hopen dat u veel plezier van het toestel heeft.

Algemene veiligheidsinstructies

Lees vór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewjs, de kassabon en zo möglichk de doos met de binnenverpakking. Geef ook de handleiding mee wanner u de machine aan derden doorgeeft.

• Gebruik het apparaat uitsluitend/private en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is Niet geschikt voor commercieel gebruik.
• De netadapter is alleen bedoeld voor gebruik in een droge omgeving.
• Let op dat de polariteit, spanning en uitgangsvermögen van de netadapter overeenkomen met de specificaties op het etiket!
• Raak de aangesloten netadapter nicht aan met natte handen!
  Vór het reinigen dient de verbinding met de netspanning te worden verbroken.
• Let op dat de voedingskabel Niet gebogen of geknikt is, Niet lopen of rijden over de kabel, stel de kabel Niet bloat aan warmtebronnen.
• Het apparaat en de netkabel moeten regelmatin op zichbare schade worden gecontroleerd. Wanner u schade vaststelt, mag het apparaat Niet meer worden gebruikt.
• Repareer het apparaat nooit zich, maar breng het�<|im_start|>een geautorieerdevakman. Voorkom bevaren en laat een defecte kabel algid alleen door de fabrikant, once technische Dienst of een eender gekwalificeerde persoon verwangen door een soortgelijke kabel.
• Gebruik allen originele reserveonderdelen.
• Neem de onderstaande "Speciale veriligheidsinstrumentes" inRCT.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uw veriligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

Waarschuwt voor gevaren voor uw gezondheid en toont可想而知 letselrisico's.

LET OP:

Wijst op möglichke geziven voor het apparaat of andere voorwerpen.

OPMERKING:

Kenmerkt tips en informatatie voor u.

• Laat om veiligeidsreden geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUWING!

Laat kleine kinderen nicht met de folie spelen. Er bestaat gevaar voor verstikking!

• Dit product mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijkke vermogens of gebrekkige ervaring en/of kennis, tenzij een voor hun veilighheid verantwoordelijkpe persoon toezicht houdt of hun vooraf instructies gegeven heeft voor het gebruik van het product.
• Houd toezicht op kinderen om te waarborgen dat ze nicht met het apparaat spelen.

Speciale veiligheidsinstructies

LET OP:

• Gebruik alleen de bijgeleverde netvoeding.
  Zuig nooit vocht of vloeistoffen op!
• Zuig nooit hete as, spitse of scherpe voorwerpen op!
• Gebruik het apparaat Niet in vochtige ruimtes!
• Zuig nooit zonder filter. Controller altijd of de filter na hetplaatsen correct zit!
• De robotstofzuiger kan gegen objecten botsen die op de grond staan. Zet brekBare voorwerpen, zoals vazen op een veilige plek!
• Laat de robotstofzuiger nicht zonder toezicht acheer. Het kan vastgelopen er de vloerbedekking beschadigen!

Beoogd gebruik

Dit apparaat is ontworpen om het oppervlak van de kortharige tapijten of gladde vloeren in huishoudens schoon te makeen.

Dit apparaat mag alleen gebruikt worden zoals beschreiben in de handleiding. Gebruik het apparaat Niet voor andere commerciele doeleinden.

Elk ander gebruik is oneigenlijk en kan schade of personlijke ongelukken tot gevolg hebben.

De fabrikanten zijn nicht aansprakelijk voor schade door oneigenlijk gebruik.

Geleverde onderdelen (zie afb. A)

1 X Voeding
1 X Oplaadstation
1X Robotstofzuiger
1X Plug-in accu
1X"Virtuelemuur"-zendeenheid
1 X Vliesfilterzak (niet afgebeeld)

Het apparaat uitpakken

1. Haal het apparataatuit de verpakking.
2. Verwijder alle verpakkingsmaterialen zoals plastic, vulmaterial, kabelstrips en karton.
3. Controller of alle onderdelen in de doos zitten.

OPMERKING:

Er kuren overblijfselen van de produitie of stof op het apparaat�n achtergebleven. We raden u aan om het apparaat te reinigen volgens het hoofdstuk "Reiniging".

Beschrijving van de bedieningselementen

(zie afb. B)

1 Statusindicator
2 Startknoppen S-M-L
3 Stofcompartment
4 Handgreep
5 Botsingsensor
6 Infraroodontvanger
7 Infraroodsensor
8 Hoofdborstel
9 Filter

10 Deksel vacuumcompartment
11 Opladaansluiting
12 Aan/Uit-knop (ON/OFF)
13 Zijborstels
14 Infraroodsensor
15 Accu

"Virtuele muur"-zendeenheid (zie afb. E)

16 Voedingsindicator
17 "Virtuele muur"-zendeenheid
18 Dekkingskiezer S-M-L
19 Aan/uit-knop (indrukken voor 3 seconden)
20 Infraroodsensor

Het opzetten van het toestel

OPMERKING:

• U moet de accu aan de onderkant van de robotstofzuigerplaatsen.
• De accu is inbegren. U kurz deze vinden in de verpakking vinden.
• De robotstofzuiger kan nicht uitsluitend via het stopcontact worden bediend.

Hetplaatsen van de accu

1. Draai de robotstofzuiger op zijn rug. De botsingsensor要去aar uijken gericht.
2. Bevestig de accu aan de linkerkant.
3. Breng de aansluitingen op de accu op de aansluitingen van de robotstofzuiger aan.
4. Druk zachtjes op deze plek. De accu vergrendelt in de behuizing.

De accu opladen (zie afb. C, D)

1. Schakel de robotstofzuiiger bij de schakelaar (12)uit.
2. Sluit de voeding aan op de

2.1. Opladeraansluiting (11) op het apparaat of
2.2. op de opladaansluiting op het oplaadstation. Zet derobotstofzuiger op het laadstation.

1. Sluit de voeding op een correct geinstalleerd en geaard stopcontact van 230V 50Hz aan.

LET OP:

Plaats het netsnoer zodenig dat het geen struikelgevaar vormt.

OPMERKING:

• De statusindicator brandtijdens het opladen rood.
• De oplaadtijd is ongeveer 12 uur voor de eerste koer opladen en ongeveer 6 tot 8 uur voor alle volgende keren.

Haal de stekker van de oplader uit de opladaansluiting.
- Haal de stekker van voeding uit het stopcontact om energiete besparen.

Het opzetten van de opladerstation (zie afb. D)

1. Plaats het oplaadstation zich bij een stopcontact.
2. De robotstofzuiger moet vijn toegang hebben.
3. Steek de oplader van de voeding in de opladeraansluiting op het oplaadstation.
4. Sluit de voeding op een correct geinstalleerd en geaard stopcontact van 230V 50Hz aan.
5. Het groene lampje op het oplaadstation gaat branden.
6. Zet de robotstofzuiger op het laadstation. De sensoren要去aar uijken gericht. De statusindicator op de robotstofzuiger要去 rood oplichten.

Het instellen van de "Virtuele Muur" (zie afb. E, F)

Wilt u dat de robotstofzuiger een beperkt gebied bestrijk? U kunt een "Virtuele Muur" instellen om dit möglichk te make. Infraroodstralen worden verzonden en ontvangen en een barriere is dus opgetrokken.

1. Draai de "Virtuele Muur"-zendeenheid.
2. Open het batterijvak. Om dit te doeen heeft u eenkleine kruiskopschroevendraier nodig.
3. Plaats 2 batterijen formaat · D · MONO · R20 ·

OPMERKING:

Zorg ervoor dat de polariteit correct is. Gebruik het apparaat om u te helpen.
- Batterijen zich niet inbegrepen.

1. Sluit het batterijvak.
2. Druk op de knop op de zendeenheid. Het indicatorlampje worden groen.

3. Selecteer de dekking op de kiezer: S = kort, M = medium, L = lang.

4. Plaats de zender bij de overgang maar het andere gebied.

5. Richt de zenderdiode langus de barriere (zie afb. F)uit.

WAARSCHUWING:

Kijk Nietrechtstreeks in de zenderdiode!

De bediening van de robotstofzuiger

De eerste keer opladen van de robotstofzuiiger is na ongeveer 12 uur voltooid.

1. Schakel de robotstofzuiger met de aan/uit-schakelaar aan. De startknuppen lichten op.
2. Schat de grootte van het gebied en selecteer de startknop
   S voor ongeveer 10 tot 15 m²
   M voor ongeveer 15 tot 25 m²
   L voor meer dan 25 m²
3. De robotstofzuiger begint nu zijn werk automatisch. Het zal afhankelijk van het specifieke programma (zie afb. G) voor ongeveer 70 minutes door de kamer bewegen.
4. Als de batterij bijna leeg is, zal de robotstofzuiger zich het oplaadstation opzoeken.

OPMERKING:

• Deze functie is in een straal van ongeveer 1,5 meter rond het oplaadstation actief.
• De Zoekfunctie is uitgeschakeld wanner de batterij wordt opgeladen.
• Afhankelijk van de positie, kan de robotstofzuiger verschillende pogingen nodig hebben om met het oplaadstation te koppelen.

• De robotstofzuiger heeft nu de vloer schoon gemaakt. Voor het Beste resultaat, onderhoud de stofzuiger.

• Schakel de robotstofzuiger met de aan/uit-schakelaaruit.

• Haal de stekker van voeding uit het stopcontact om energiete besparen.
• Schakel de "Virtuele Muur"-zendeenheiduit.

Reiniging

WAARSCHUWING:

• Te allen tijdeClient het apparaat van de netadapter ontkoppelt te worden alvorens deze te reinigen!
  Dompel het apparatusat Niet onder in water.

LET OP:

• Gebruik geen staalborstel of andere schurende middelen om te reinigen.
• Gebruik geen agressieve of schurende reinigingsproducten.

Behuizing

Veeg de behuizing schoon met een droge doeck.

Stofcompartment (zie afb. H, I)

1. Druk op de knop op het stofcompartment en trek het eruit.
2. Ledig het stofcompartiment in een vuilnisbak.
3. Open en reinig het filtercompartment op het stofcompartment (zie afb. I).
4. Ledig het filtercompartment en reinig de viesfilterzak.
5. Als het vliesfilterzak te zwaar verruild of beschadigd is, gebruik de reserve viesfilterzak.

Luchtinlaat (zie afb. J)

De luchtinaat worden door een deksel bedekt.

1. Verwijder het deksel, zoals weergegeven in figuur J.
2. Verwijder eventuele resten die andere de deeksel zich verzameld.
3. Reinig het inlaatfilter. Gebruik een borstel indien nodig.

Onderhoud

Als lange verzels of haren in de borstels vastzitten kan het nodig zich om de borstels los te make.

WAARSCHUWING:

• Ontkoppel het apparaat vooraf aan onderhoud van het elektriciteitsnet!
• Schakel de robotstofzuiiger met de aan/uit-schakelaar uit!

LET OP:

• De volgende werkzaamheden vereisen enige technische kennis. Indien nodig win advies in van een specialist.

OPMERKING:

• U zult eenkleine kruskopschroevendraaier nodig voor dit werk nodig hebben.

Hoofdborstel (afb. K, L, M)

1. Draai de robotstofzuiger op zijn rug. De botsingsensor要去 van uw gezicht afgericht়.
2. Draai de schroef aan de rechterkant van de borstel los.
3. Haak de borstels aan de rechterkant los. U kunt nu de borstels volledig verwijderen.
4. Draden en haren, die kunden in de borstels vastzitten kunden worden afgesneden.
5. Bevestig de borstels aan de linkerkant. Besteed aandacht aan het vierkante as.
6. Breng de rollen in de behuizing terug.
7. Vervang de schroeven.

Zijborstels (afb. N)

1. Draai de wee schroeven op de behuizing los.
2. Verwijder het deksel.
3. Verwijder de draden en haren.
4. Plaats het deksel terug.

PMERKING:

Voeren een test uit om de functie te controleren.

Probleemoplossing

Probleem	Mogelijk Oorzaak Oplossing
Het apparaat werkkt nicht.	Het apparaat is Niet op het elektriciteitsnet aangesloten.	Controler het stopcontact met behulp van een ander apparaat.
		Steen de steker goed in het stopcontact.
		Controler de stop.
	Het apparaat is Niet ingeschakenld.	Controler de aan/uit-schakelaar.
	De accu is Niet correct geplaatst.	Maak de accu waar los van enplaats het er weer in.
	Het apparaat is Niet opgeladen.	Controler de aansluiting van de oplader.
	Het apparaat is defect.	Neem contact op met once servicecentrum of een specialist.
Zwakke zuigkracht	Het filtersystem is verstopt	Reinig het filter zoals beschreiben onder "Reinigen" en "Onderhoud".
Er is een luid geluid tijdens het gebruik.	De borstels zijn vuil of geblokkeerd.	Reinig de borstels zoals beschreiben onder "Onderhoud".

Technische gegevens

Model: BSR 919 CB

Nettogewicht: 2,95 kg

Netadaptor

Beschermingsklasse:

Ingang: 230-240 V ~, 50 Hz

Uitgang: DC 18 V-, 400 mAh

Polariteit:

Batterijen: 14.4 V-, 2000 mAh

Bedrijfstijd: max. 70 minutes

Laadtijd: 6-8 ur

Technische wijzigingen voorbehouden!

Dit apparatus is gekeurd conform de op dit moment van toepassing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconstrueerd volgens de nieduwe verligheidstechnische voorschriften.

Verwijdering

Betekenis van het symbol "vuilnisemmer"

Beschem ons milieu, elektrische apparaten horen nicht in het huisafval.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef waar de elektrische apparaten af die u Niet meer gebruikt.

Daardoor helpt u de potentielle effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijk gezondheid können haben.

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten.

Voor informatie over verzamelpunten voor uw apparaten kut u contact opnemen met uw gemeente of gemeenteadministratie.

Losmaken van de accu / het weggooien van batterijen

Het apparaat bevat oplaadbare nikkel-metaal hybride batterijen. Verwijder.Deze batterijen voordat u het apparaat weggoit. Als consument bent u wettelijk verplicht om gebruekte batterijen/ accu's terug te brengen.

WAARSCHUWING:

• Ontkoppel het apparaat van het lichtnet alvorens de accu los te make!
• Verwijder alleen gebruekte accu's.

De accu is in de bodem van het apparatusat vergrendeld.

1. Draai de robotstofzuiger op zijn rug. De botsingsensor要去aar u zich gericht.
2. Maak de accu aan bye kanten los en trek het omhoog.
3. Neem de accu ui de behuizing.

U kunt de batterijaar een inzamelpunt voor oude batterijen of bijzonder afval brengen. Neem contact op met uw lokale afvalverwerkingsbedrijf voor informatie.
