BEDIENUNGSANLEITUNG BSR 919 CB BOMANN

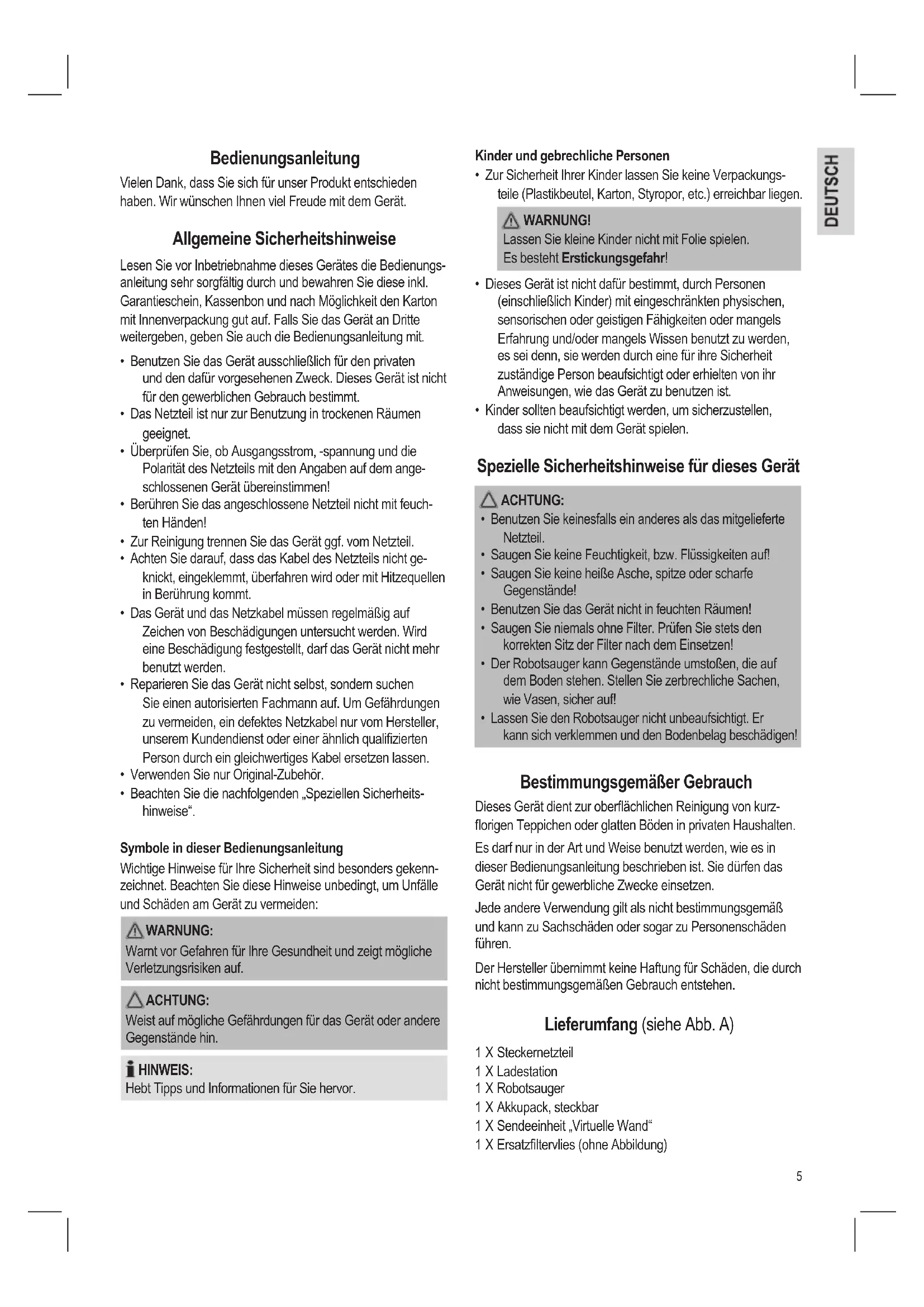

Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs- anleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Das Netzteil ist nur zur Benutzung in trockenen Räumen geeignet.

• Überprüfen Sie, ob Ausgangsstrom, -spannung und die Polarität des Netzteils mit den Angaben auf dem ange- schlossenen Gerät übereinstimmen!

• Berühren Sie das angeschlossene Netzteil nicht mit feuch- ten Händen!

• Zur Reinigung trennen Sie das Gerät ggf. vom Netzteil.

• Achten Sie darauf, dass das Kabel des Netzteils nicht ge- knickt, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualizierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie die nachfolgenden „Speziellen Sicherheits- hinweise“. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn- zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Spezielle Sicherheitshinweise für dieses Gerät ACHTUNG:

• Benutzen Sie keinesfalls ein anderes als das mitgelieferte Netzteil.

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Der Robotsauger kann Gegenstände umstoßen, die auf dem Boden stehen. Stellen Sie zerbrechliche Sachen, wie Vasen, sicher auf!

• Lassen Sie den Robotsauger nicht unbeaufsichtigt. Er kann sich verklemmen und den Bodenbelag beschädigen! Bestimmungsgemäßer Gebrauch Dieses Gerät dient zur oberächlichen Reinigung von kurz- origen Teppichen oder glatten Böden in privaten Haushalten. Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Sie dürfen das Gerät nicht für gewerbliche Zwecke einsetzen. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Lieferumfang (siehe Abb. A) 1 X Steckernetzteil 1 X Ladestation 1 X Robotsauger 1 X Akkupack, steckbar 1 X Sendeeinheit „Virtuelle Wand“ 1 X Ersatzltervlies (ohne Abbildung)6 Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien,

Füllmaterial, Kabelhalter und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

HINWEIS: Am Gerät können sich noch Staub oder Produktionsreste benden. Wir empfehlen Ihnen, das Gerät wie unter „Reini- gung“ beschrieben zu säubern. Beschreibung der Bedienelemente (siehe Abb. B) 1 Statusanzeige 2 Starttasten S-M-L 3 Staubbehälter 4 Handgriff 5 Anstoßsensor 6 Infrarotempfänger 7 Infrarotsensor 8 Hauptbürste 9 Filter 10 Abdeckung der Vakuumkammer 11 Ladebuchse 12 Ein-/Ausschalter (ON/OFF) 13 Seitenbürsten 14 Infrarotsensor 15 Akkupack Sendeeinheit „Virtuelle Wand“ (siehe Abb. E) 16 Kontrolllampe 17 Sendeeinheit „Virtuelle Wand“ 18 Schiebeschalter Reichweite S-M-L 19 Ein-/Austaste (3 Sekunden drücken) 20 Infrarotsensor Inbetriebnahme HINWEIS:

Der Akkupack muss von Ihnen an der Unterseite des Robotsaugers eingesetzt werden.

• Der Akkupack gehört zum Lieferumfang. Sie nden ihn in der Verpackung.

• Ein reiner Netzbetrieb des Robotsaugers ist nicht möglich. Akkupack einse

1. Drehen Sie den Robotsauger auf den Rücken. Der Anstoß-

sensor zeigt in Ihre Richtung.

2. Setzen Sie den Akkupack an der linken Seite an.

3. Führen Sie die Kontaktächen am Akkupack auf die

Kontaktächen am Robotsauger.

4. Drücken Sie an dieser Stelle leicht nach. Der Akkupack

rastet am Gehäuse ein. Laden der Akkus (siehe Abb. C, D)

1. Schalten Sie den Robotsauger am Schalter (12) aus.

2. Verbinden Sie den Netzteilstecker mit der

2.1. Ladebuchse (11) am Gerät oder 2.2. mit der Ladebuchse an der Ladestation. Stellen Sie den Robotsauger auf die Ladestation.

3. Schließen Sie das Netzteil an eine vorschriftsmäßig instal-

lierte Schutzkontakt-Steckdose 230 V~ 50 Hz an. ACHTUNG: Legen Sie das Netzteilkabel so, dass niemand darüber stolpern kann.

• Ziehen Sie den Ladestecker aus der Ladebuchse.

• Ziehen Sie das Netzteil aus der Steckdose, um Energie zu sparen. Ladestation aufstellen (siehe Abb. D)

1. Stellen Sie die Ladestation in der Nähe einer Steckdose

2. Der Robotsauger muss freie Zufahrt haben.

3. Stecken Sie den Ladestecker des Netzteils in die Lade-

buchse der Ladestation.

4. Schließen Sie das Netzteil an eine vorschriftsmäßig instal-

lierte Schutzkontakt-Steckdose 230 V~ 50 Hz an.

5. Die grüne Leuchte an der Ladestation leuchtet.

6. Stellen Sie den Robotsauger auf die Ladestation. Die

Sensoren stehen sich gegenüber. Am Robotsauger muss die Statusanzeige rot leuchten. „Virtuelle Wand“ einrichten (siehe Abb. E, F) Möchten Sie nicht, dass der Robotsauger einen angrenzenden Raum befährt? Sie können die „Virtuelle Wand“ einrichten, um das zu verhindern. Infrarotstrahlen werden gesendet und empfangen und so eine Grenze gezogen.

1. Drehen Sie die Sendeeinheit „Virtuelle Wand“ um.

2. Öffnen Sie das Batteriefach. Dazu brauchen Sie einen

kleinen Kreuzschlitz-Schraubendreher.

3. Legen Sie 2 Batterien der Größe • D • MONO • R20 • ein.

• Achten Sie auf die Polarität. Hinweise dazu nden Sie am Gerät.

• Die Batterien sind im Lieferumfang nicht enthalten.

4. Schließen Sie das Batteriefach.

5. Drücken Sie die Taste an der Sendeeinheit. Die Kontroll-

lampe leuchtet grün.

• Während des Ladevorgangs leuchtet die Status- anzeige rot.

• Die Ladezeit beträgt bei der ersten Auadung ca. 12 Stunden und bei allen späteren Ladungen ca. 6 bis 8 Stunden.7

6. Wählen Sie am Schiebeschalter eine Reichweite: S = kurz,

M = Mittel, L = weit.

7. Stellen Sie die Sendeeinheit am Übergang zum anderen

8. Richten Sie die Sendediode entlang der Grenze aus (siehe

Abb. F). WARNUNG: Schauen Sie nicht direkt in die Sendediode! Betrieb des Robotsaugers Nach ca. 12 Stunden ist die Erstladung des Robotsaugers abgeschlossen.

1. Schalten Sie den Robotsauger am Ein-/Ausschalter ein.

Die Starttasten leuchten auf.

2. Überschlagen Sie die Raumgröße und wählen Sie die

Starttaste S für ca. 10 bis 15 m² M für ca. 15 bis 25 m² L für ca. mehr als 25 m²

3. Der Robotsauger beginnt nun automatisch seine Arbeit. Er

wird ca. 70 Minuten lang den Raum nach einem speziellen Programm abfahren (siehe Abb. G).

4. Geht die Batterieladung zu Ende, sucht der Robotsauger

selbstständig die Ladestation auf. HINWEIS:

• Diese Funktion ist im Umkreis von ca. 1,5 Metern um die Ladestation aktiv.

• Die Suchfunktion nimmt mit der Akkuladung ab.

• Je nach Position kann es mehrere Versuche brau- chen, bis der Robotsauger angedockt ist.

• Der Robotsauger hat den Boden nun gereinigt. Um die gute Funktion des Saugers zu erhalten, ist ein Service nötig.

5. Schalten Sie den Robotsauger am Ein-/Ausschalter aus.

6. Ziehen Sie das Netzteil aus der Steckdose, um Energie zu

7. Schalten Sie die Sendeeinheit „Virtuelle Wand“ aus.

• Trennen Sie das Gerät immer vom Netzteil vor der Reinigung!

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reini- gungsmittel. Gehäuse Wischen Sie das Gehäuse mit einem trockenen Tuch ab. Staubbehälter (siehe Abb. H, I)

1. Drücken Sie die Taste am Staubbehälter und ziehen Sie

2. Entleeren Sie den Staubehälter über einem Abfalleimer.

3. Öffnen und reinigen Sie die Filterkammer am Staubbehäl-

4. Entleeren Sie die Filterkammer und reinigen Sie das

5. Ist das Filtervlies zu stark verschmutz oder beschädigt,

verwenden Sie das Ersatzltervlies. Lufteinlass (siehe Abb. J) Der Lufteinlass ist durch eine Abdeckung verkleidet.

1. Entfernen Sie die Abdeckung, wie in Abbildung J darge-

2. Entfernen Sie Rückstände die sich unter der Abdeckung

3. Reinigen Sie das Einlasssieb. Nehmen Sie ggf. eine Bürste

zu Hilfe. Wartung Haben sich lange Fasern oder Haare verwickelt, kann es nötig sein die Bürsten auszubauen. WARNUNG:

• Trennen Sie vor der Wartung das Gerät immer vom Netzteil!

• Schalten Sie den Robotsauger am Ein-/Ausschalter aus! ACHTUNG:

• Die nachfolgenden Arbeiten erfordern handwerkliches Geschick. Lassen Sie sich ggf. von einem Fachmann helfen. HINWEIS:

• Für die Arbeiten brauchen Sie einen kleinen Kreuzschlitz- Schraubendreher. Hauptbürste (Abb. K, L, M)

1. Drehen Sie den Robotsauger auf den Rücken. Der Anstoß-

sensor zeigt von Ihnen weg.

2. Lösen Sie die Schraube an der rechten Seite der Bürste.

3. Hängen Sie die Bürsten an der rechten Seite aus. Sie

können die Bürsten nun ganz entnehmen.

4. Fäden und Haare, die sich an den Bürsten aufgerollt

haben, können Sie abschneiden.

5. Setzen Sie die Bürsten auf der linken Seite an. Achten Sie

auf den Vierkantantrieb.

6. Führen Sie das rechte Ende der Walzen zurück in das

7. Schrauben Sie die Schraube wieder an.8

Seitenbürste (Abb. N)

1. Lösen Sie die beiden Schrauben der Abdeckung.

2. Nehmen Sie die Abdeckung ab.

3. Entfernen Sie Fäden und Haare.

4. Schrauben Sie die Abdeckung wieder an.

HINWEIS: Überprüfen Sie die Funktion durch einen Probelauf. Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Stromversorgung. Überprüfen Sie die Steck- dose mit einem anderen Gerät. Setzen Sie den Netz- stecker richtig ein. Kontrollieren Sie die Haussicherung. Das Gerät ist nicht eingeschaltet. Kontrollieren Sie den Ein-/Ausschalter. Der Akkupack ist nicht richtig einge- setzt. Rasten Sie den Akkupack noch mal aus und setzen Sie ihn wieder ein. Das Gerät ist nicht aufgeladen. Kontrollieren Sie den Ladeanschluss. Das Gerät ist defekt. Wenden Sie sich an unseren Service oder an einen Fachmann. Schwache Saugleistung Das Filtersystem ist verstopft Reinigen Sie die Filter wie unter „Reinigen“ und „Wartung“ beschrieben. Während des Betriebs treten laute Geräusche auf. Die Bürsten sind verunreinigt oder blockiert. Reinigen Sie die Bürsten wie unter „Wartung“ beschrieben. Geräuschentwicklung Gemessen wurde der Schalldruckpegel am Ohr einer Bedien- person (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 68 dB(A) (kein Limit) Technische Daten Modell: ..................................................................... BSR 919 CB Nettogewicht: ................................................................... 2,95 kg Netzteil Schutzklasse: .............................................................................. II Eingang: ....................................................... 230-240 V ~, 50 Hz Ausgang: ...................................................... DC 18 V-, 400 mAh Polarität: ..................................................................... Akku: ..............................................................14,4 V-, 2000 mAh Laufzeit: ....................................................... 70 Minuten maximal Ladezeit: ................................................................... 6-8 Stunden Technische Änderungen vorbehalten! Hinweis zur Richtlinienkonformität Hiermit erklärt der Hersteller, dass sich das Gerät BSR 919 CB in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglich- keit (2004/108/EG) und der Niederspannungsrichtlinie (2006/ 95/EG) bendet. Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewäh- ren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo- nate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbar-

keit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwerti- gen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht,

die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner aus- geschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 03 20089 Garantieabwicklung Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel auf- weisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen. Die schnellste und komfortabelste Möglichkeit ist die Anmel- dung über unser SLI (Service Logistik International) Internet- Serviceportal. www.sli24.de Sie können sich dort direkt anmelden und erhalten alle Informa- tionen zur weiteren Vorgehensweise Ihrer Reklamation. Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Servicepor- tal online verfolgen. Alternativ können Sie uns den Servicefall per E-Mail hotline@bomann.de oder per Fax 0 21 52 – 20 06 15 97 mitteilen. Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Wei- teren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben. Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kas- senbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbe- schreibung bei. Ohne den Garantienachweis (Kaufbeleg) kann Ihre Rekla- mation nicht kostenfrei bearbeitet werden. Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen. C. Bomann GmbH Heinrich-Horten-Str. 17 D-47906 Kempen Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorge- sehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ausbau der Akkus / Batterieentsorgung Das Gerät enthält wiederauadbare Nickel-Metall-Hydrid Akkus. Entfernen Sie diese Akkus, bevor Sie das Gerät entsorgen. Als Verbraucher sind Sie gesetzlich verpichtet, gebrauchte Batterien/Akkus zurückzugeben. WARNUNG:

• Trennen Sie das Gerät vom Stromnetz, bevor Sie die Akkus ausbauen!

• Entnehmen Sie die Akkus nur im entladenen Zustand. Das Akkupack ist am Boden des Gerätes eingerastet.

1. Drehen Sie den Robotsauger auf den Rücken. Der Anstoß-

sensor zeigt in Ihre Richtung.

2. Rasten Sie den Akkupack an beiden Seiten aus und

ziehen Sie ihn nach oben.

3. Nehmen Sie den Akkupack aus dem Gehäuse.
