BEDIENUNGSANLEITUNG BS 6058 CB BOMANN

• Übersicht der Bedienelemente Overview of the Components • Overzicht van de bedieningselementen Liste des différents éléments de commande • Indicación de los elementos de manejo Elementi di comando • Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора •4 BS6058CB_IM_03.2022 08.03.22 WICHTIG: Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheits- hinweise. Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme dieses Gerätes die Be- dienungsanleitung und die separat beiliegenden Sicher- heitshinweise sehr sorgfältig durch. Bewahren Sie diese Unterlagen inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehörigen Unterlagen mit. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. Inhalt Übersicht der Bedienelemente p. 3
• Bestimmungsgemäßer Gebrauch p. 4
• Auspacken des Gerätes p. 4
• Übersicht der Bedienelemente / Lieferumfang p. 5
• Warnhinweise für die Benutzung des Gerätes p. 5
• Inbetriebnahme p. 5
• Montage des Tragegriffs p. 5
• Montage der Rollen p. 5
• Filter einsetzen p. 6
• Motorgehäuse aufsetzen p. 6
• Schlauch anschließen und lösen p. 6
• 3-teiliges Saugrohr p. 6
• Düsenaufsätze p. 6
• Luftschieber p. 6
• Netzkabel p. 6
• Ein- / Ausschalten p. 6
• Benutzung des Gerätes p. 7
• Vorbereitung p. 7
• Trocken saugen p. 7
• Nass saugen p. 7
• Permanentlter und Auffangbehälter entleeren p. 7
• Betrieb beenden p. 7
• Reinigung p. 7
• Auffangbehälter p. 7
• Zubehör p. 7
• Gehäuse p. 7
• Aufbewahrung p. 7
• Störungsbehebung p. 8
• Technische Daten p. 8
• Entsorgung p. 8
• Bedeutung des Symbols „Mülltonne“ Bestimmungsgemäßer Gebrauch Dieses Gerät verfügt über folgende Funktionen: p. 8

• Nass- und Trockensaugen

• Gebläsefunktion Es ist für den Gebrauch im Haushalt und ähnlichen Anwen- dungsbereichen vorgesehen. Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Sie dürfen das Gerät nicht für gewerbliche Zwecke einsetzen. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Fo-

lien, Füllmaterial, Kabelbinder und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit. Einige

Teile aus dem Lieferumfang nden Sie im Auffang- behälter.

4. Sollte der Verpackungsinhalt unvollständig oder Beschä-

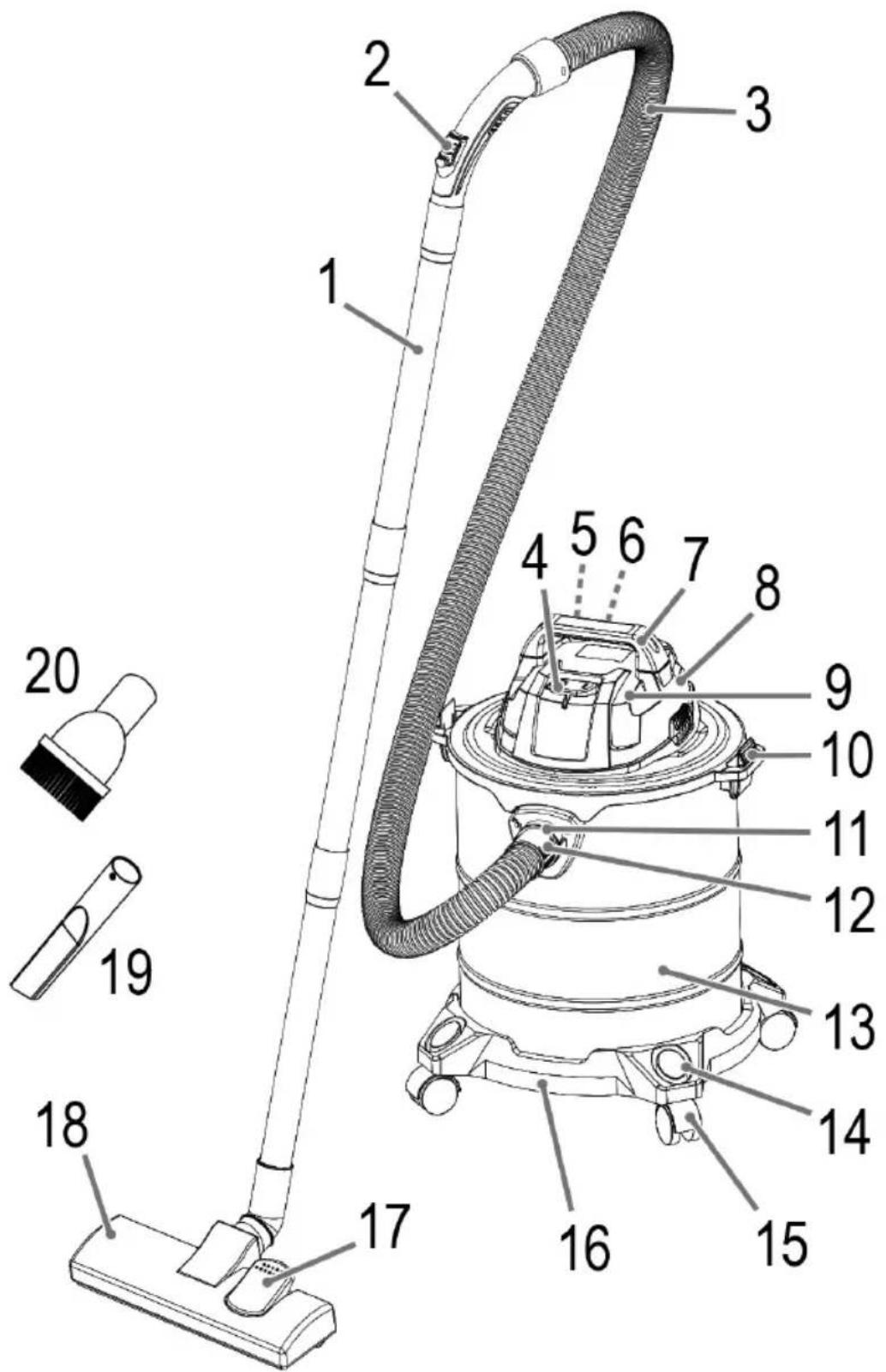

digungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück.5 BS6058CB_IM_03.2022 08.03.22 Übersicht der Bedienelemente / Lieferumfang 1 Saugrohr, 3-tlg. 2 Luftschieber 3 Saugschlauch 4 Ein- / Ausschalter ( I / O ) 5 Ausblasöffnung 6 Aufsteckvorrichtung für die Bodendüse 7 Tragegriff 8 Motorgehäuse 9 Aufsteckvorrichtung für die Düsenaufsätze 10 Verriegelung 11 Ansaugöffnung 12 Schlauchanschluss 13 Auffangbehälter 14 Aufsteckvorrichtung für die Düsenaufsätze 15 Laufrollen 16 Fahrgestell 17 Hebel für das Ein- und Ausfahren der Bürste 18 Bodendüse Zubehör 19 Fugendüse 20 Bürstendüse Ohne Abbildung Permanentlter (zum Trocken saugen) Dichtungsring (zum Nass saugen) Schutzlter aus Schaumstoff Ersatzteile Alle Service relevanten Themen, sowie Informationen für die Bestellung von Ersatzteilen / Zubehören innerhalb und außerhalb der Garantie, nden Sie auf unserer Homepage: www.clatronic-germany.de / service Warnhinweise für die Benutzung des Gerätes WARNUNG:

• Verwenden Sie das Gerät in feuchten Räumen nur, wenn zu Ihrem Schutz ein FI-Schutzschalter im Strom- kreis vorgeschaltet wurde. Ziehen Sie im Zweifelsfall einen autorisierten Elektroinstallateur zurate.

• Sollte das wassergefüllte Gerät einmal unabsichtlich umkippen, ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie es wieder aufrichten. WARNUNG:

• Saugen Sie niemals explosive Flüssigkeiten (wie Heizöl, Benzin, Farbverdünner, Aceton) und Stäube (wie Magnesium- und Aluminiumstäube), brennbare Gase sowie unverdünnte Lösungsmittel und Säuren damit auf, es besteht Explosionsgefahr! Es könnten durch Verwirbelungen der Saugluft explosive Dämpfe oder Gemische entstehen. Diese Stoffe könnten die verwendeten Teile und Materialen angreifen. ACHTUNG:

• Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

• Schalten Sie das Gerät in folgenden Situationen sofort aus: - Bei Schaumbildung. - Bei Flüssigkeitsaustritt. - Wenn der Behälter voll ist. - Wenn das Gerät umgekippt ist.

• Saugen Sie mit dem Gerät keine schaumbildenden Reinigungsmittel auf!

• Beim Saugen von Flüssigkeiten entfernen Sie immer den Permanentlter. Setzen Sie stattdessen den Dichtungsring ein.

• Prüfen Sie den richtigen Sitz des Schutzlters.

• Bevor Sie das nächste Mal wieder trocken saugen, müssen alle Bauteile wieder getrocknet sein.

• Wenn Sie glatte Böden trocken mit der Bodendüse saugen, verwenden Sie diese unbedingt mit ausge- fahrenen Bürsten, um eine Beschädigung vom Boden zu vermeiden. Inbetriebnahme Sofern noch nicht geschehen, entnehmen Sie die mitgelie- ferten Teile aus dem Auffangbehälter. Montage des Tragegriffs Montieren Sie den Tragegriff mit den beiden beiliegenden Schrauben. Ziehen Sie die Schrauben mit einem passen- den Schraubenzieher handfest. Montage der Rollen Bevor Sie das Gerät benutzen, befestigen Sie die Rollen am Fahrgestell des Auffangbehälters.

1. Lösen Sie das Motorgehäuse vom Auffangbehälter, in-

dem Sie die Verriegelungen nach innen drücken.

2. Nehmen Sie das Motorgehäuse vom Auffangbehälter ab.

3. Stellen Sie den Auffangbehälter auf den Kopf.

4. Stecken Sie die Rollen mit den Stiften in die dafür vor-

gesehenen Löcher bis zum Anschlag.

5. Drehen Sie den Behälter wieder um, so dass er auf den

Rollen steht.6 BS6058CB_IM_03.2022 08.03.22 Filter einsetzen

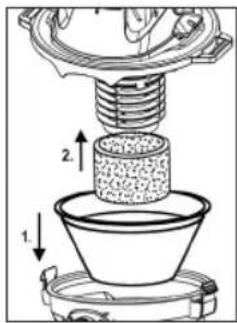

1. Permanentlter einsetzen

(nur beim trocken Saugen) Das Gerät verfügt über einen Per- manentlter. Dieser ist leicht einzu- setzen und lässt sich reinigen.

• Stülpen Sie den Gummirand des Permanentlters über den Rand des Auffangbehälters. Er dient dem luftdichten Ver- schluss des Motorgehäuses.

2. Schutzlter aus Schaumstoff

Unterhalb des Motors bendet sich ein Schutzlter aus Schaumstoff. Er wird gleichermaßen zum nass und trocken Saugen benötigt.

• Sofern noch nicht vorhanden, setzen Sie den Schutzlter auf den Ansaugkorb.

• Kontrollieren Sie regelmäßig den richtigen Sitz und den Zustand des Filters. Motorgehäuse aufsetzen

• Richten Sie das Motorgehäuse so aus, dass der Ein- / Ausschalter über der Ansaugöffnung sitzt.

• Die Verriegelungen am Gerät müssen in den Aussparun- gen des Motorgehäuses liegen. Drücken Sie das Motor- gehäuse auf den Auffangbehälter bis die Verriegelungen einrasten. Schlauch anschließen und lösen Saugfunktion Stecken Sie den Schlauchanschluss in die Ansaugöffnung am Auffangbehälter. Achten Sie dabei auf die Aussparun- gen. Drehen Sie den Schlauch im Uhrzeigersinn fest. Blasfunktion Stecken Sie den Schlauchanschluss in die Ausblasöffnung am Motorgehäuse. Achten Sie dabei auf die Aussparungen. Drehen Sie den Schlauch im Uhrzeigersinn fest. Schlauch lösen Lösen Sie den Schlauch, indem Sie diesen gegen den Uhr- zeigersinn drehen und herausziehen. 3-teiliges Saugrohr

• Stecken Sie die beiden Saugrohre ohne Halterung in- einander.

• Die zusammengesteckten Saugrohre stecken Sie mit dem dünneren Ende auf das dickere Ende des Saug- rohrs mit Halterung.

• Um die Saugrohre zu lösen, ziehen Sie diese unter leichtem Drehen ab. Düsenaufsätze

• Um die Düsenaufsätze zu lösen, ziehen Sie diese mit einer leichten Drehung ab.

• Zur Aufbewahrung der Bürstendüse und der Fugendüse haben Sie mehrere Möglichkeiten. - Nutzen Sie die Halterungen über den Rollen oder die Halterungen am Deckel. Bodendüse Sie können mit der Bodendüse glatte Flächen und Teppiche trocken oder nass reinigen. Die Bodendüse ist zur leichte- ren Führung mit Rollen ausgestattet.

• Mit dem Hebel stellen Sie die Bürsten nach außen oder nach innen. Die optimale Anwendung richtet sich nach der Beschaffen- heit des Bodens. Wir empfehlen folgenden Einsatz:

• Einsatz ohne Bürsten (

- Zum Saugen von trockenen Teppichböden (hoher Flor). - Zum Reinigen von nassen, glatten Böden. Diese Einstellung eignet sich auch bestens, um Was- ser von größeren Flächen aufzunehmen. Beachten Sie, dass der Auffangbehälter nur eine begrenzte Menge an Flüssigkeit aufnehmen kann! Die maximale Füllmenge reduziert sich bei schaum- bildenden Zusatzmittel entsprechend!

• Einsatz mit Bürsten (

- Zum Saugen von trockenen, glatten Böden und trockenen Teppichböden (niedriger Flor). - Zum Reinigen (Schrubben) von nassen, glatten Bö- den und nassen Teppichböden (niedriger Flor). Fugendüse Zum Saugen in Ecken und Schlitzen usw. Bürstendüse Zur Reinigung von Polstern oder Vorhängen. Luftschieber Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregu- lierung oder, um an der Düse haftende Teile zu lösen. Netzkabel

• Zum Betrieb wickeln Sie das Netzkabel komplett ab.

• Nach dem Betrieb lassen Sie das Motorgehäuse zuerst abkühlen. Anschließend können Sie das Netzkabel um das Motorgehäuse wickeln. Ein- / Ausschalten Mit dem Ein- / Ausschalter schalten Sie das Gerät ein (I) und aus (O).7 BS6058CB_IM_03.2022 08.03.22 Benutzung des Gerätes Vorbereitung

1. Wählen Sie das gewünschte Zubehör.

2. Wickeln Sie das Netzkabel vollständig ab.

3. Prüfen Sie, ob die Netzspannung, die Sie benutzen

wollen, mit den Angaben auf dem Typenschild überein- stimmt. Trocken saugen

1. Setzen Sie den Permanentlter in den Auffangbehälter.

2. Setzen Sie das Motorgehäuse mit den Aussparungen

auf die Verriegelungen, bis diese einrasten.

3. Montieren Sie das Zubehör.

4. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontaktsteckdose.

5. Schalten Sie das Gerät ein.

6. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. Nass saugen

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Entfernen Sie den Permanentlter.

3. Setzen Sie das Motorgehäuse mit den Aussparungen

auf die Verriegelungen, bis diese einrasten.

4. Montieren Sie das Zubehör.

5. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontaktsteckdose.

6. Schalten Sie das Gerät ein.

Der Auffangbehälter kann nur eine begrenzte Menge Flüssigkeit aufnehmen! Bildet sich Schaum im Auffang- behälter, reduziert sich das maximale Aufnahmevolumen entsprechend! Ist der Behälter voll, schließt das Schwimmerventil die Saugöffnung und der Motor läuft mit erhöhter Drehzahl. Das Gerät sofort ausschalten und entleeren. Permanentlter und Auffangbehälter entleeren

1. Schalten Sie das Gerät mit dem Ein- / Ausschalter aus.

Ziehen Sie den Netzstecker aus der Steckdose.

2. Lösen Sie das Motorgehäuse vom Auffangbehälter,

indem Sie die Verriegelungen nach innen drücken. Neh- men Sie das Motorgehäuse ab.

3. Entnehmen Sie gegebenenfalls den Permanentlter.

Schütteln Sie ihn aus.

4. Entfernen Sie den Saugschlauch.

5. Entleeren Sie den Auffangbehälter.

6. Setzen Sie gegebenenfalls den Permanentlter wieder in

den Auffangbehälter.

7. Montieren Sie den Schlauchanschluss und das Motor-

8. Nehmen Sie den Betrieb wieder auf.

1. Schalten Sie das Gerät aus.

2. Ziehen Sie den Netzstecker aus der Steckdose.

• Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten.

• Das Motorgehäuse auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Auffangbehälter

• Spülen Sie den Auffangbehälter nach dem Gebrauch mit klarem Wasser aus.

• Verunreinigungen in dem Behälter können Sie mit einem Schwamm oder einer Nylonbürste entfernen. Zubehör

• Sie können alle Zubehörteile in warmen Spülwasser mit etwas Handspülmittel reinigen. Bei geringer Verschmut- zung können Sie die Filter nur ausklopfen.

• Spülen Sie mit klarem Wasser nach und trocknen Sie die Teile ab. Nehmen Sie das Gerät erst wieder in Betrieb, wenn alle Filter vollständig trocken sind. Gehäuse Das Gehäuse kann mit einem leicht angefeuchteten Tuch abgewischt werden. Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben und lassen Sie es vollständig trocknen.

• Sie können das Netzkabel um das Motorgehäuse wickeln.

• Die Aufsteckvorrichtung (6) ist ausschließlich für die Bodendüse ohne Rohr und Schlauch vorgesehen.

• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeit- raum nicht benutzen möchten.

• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.8 BS6058CB_IM_03.2022 08.03.22 Störungsbehebung Problem Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Stromversorgung. Überprüfen Sie die Steckdose mit einem anderen Gerät. Setzen Sie den Netzstecker richtig ein. Kontrollieren Sie die Haussicherung. Gerät saugt nicht. Der Auffangbehälter ist voll. Entleeren Sie den Auffangbehälter. Im Saugschlauch oder in der Düse bendet sich ein Fremdkörper. Kontrollieren Sie das Zubehör auf Fremdkörper. Das Gerät ist umgekippt. 1. Schalten Sie das Gerät aus.

2. Warten Sie den Stillstand des Motors ab.

3. Nehmen Sie den Betrieb wieder auf.

Staub oder Flüssigkeit läuft aus dem Tele- skoprohr, dem Saug- schlauch oder dem Sauganschluss. Das Zubehör ist nicht korrekt montiert. Vergewissern Sie sich, dass das Zubehör fest und richtig angeschlossen ist. Das Gerät schaltet sich während des Betriebs aus. Das Gerät ist mit einer Temperatursicherung ausgestattet, die bei Überhitzung das Gerät automatisch ausschaltet. Lassen Sie das Gerät ca. 15 Minuten abkühlen, bevor Sie es erneut benutzen. Technische Daten Modell: ................................................................. BS 6058 CB Spannungsversorgung: ..................... 220 – 240 V~, 50 – 60 Hz Leistungsaufnahme:....................................................1200 W Schutzklasse: ....................................................................... Schutzart: ...................................................................... IPX4 * Nettogewicht: ...........................................................ca. 4,9 kg

• Das Gerät entspricht der Schutzart IPX4. Das heißt, dass das Gerät gegen allseitiges Spritzwasser geschützt ist. Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits- technischen Vorschriften gebaut. Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte ge- hören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kosten- freien Rücknahme des Altgerätes verpichtet.BS6058CB_IM_03.2022 08.03.22
