BEDIENUNGSANLEITUNG BS 9027 CB N BOMANN

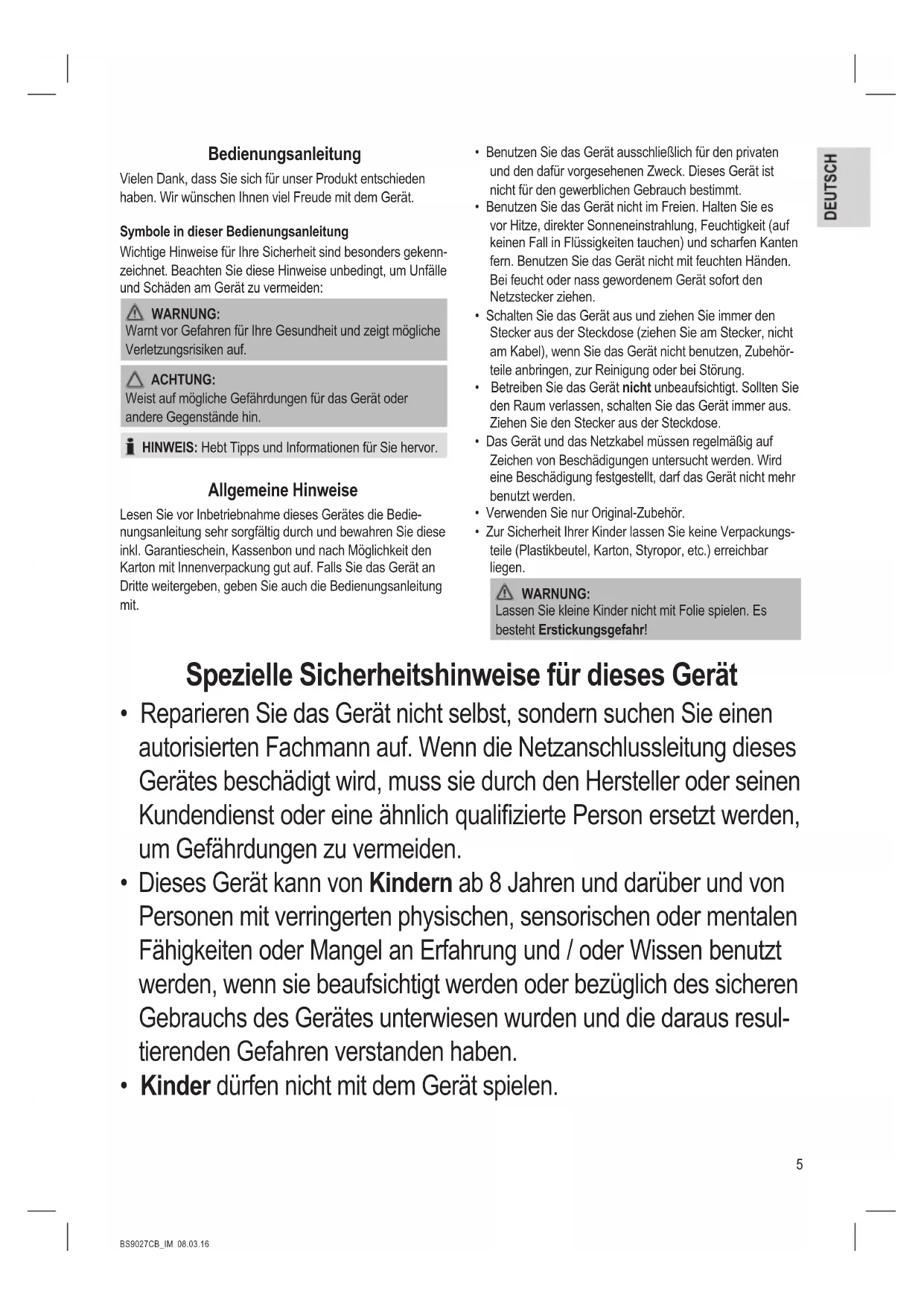

BS9027CB_IM 08.03.16 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn- zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehör- teile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul- tierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.6 BS9027CB_IM 08.03.16

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

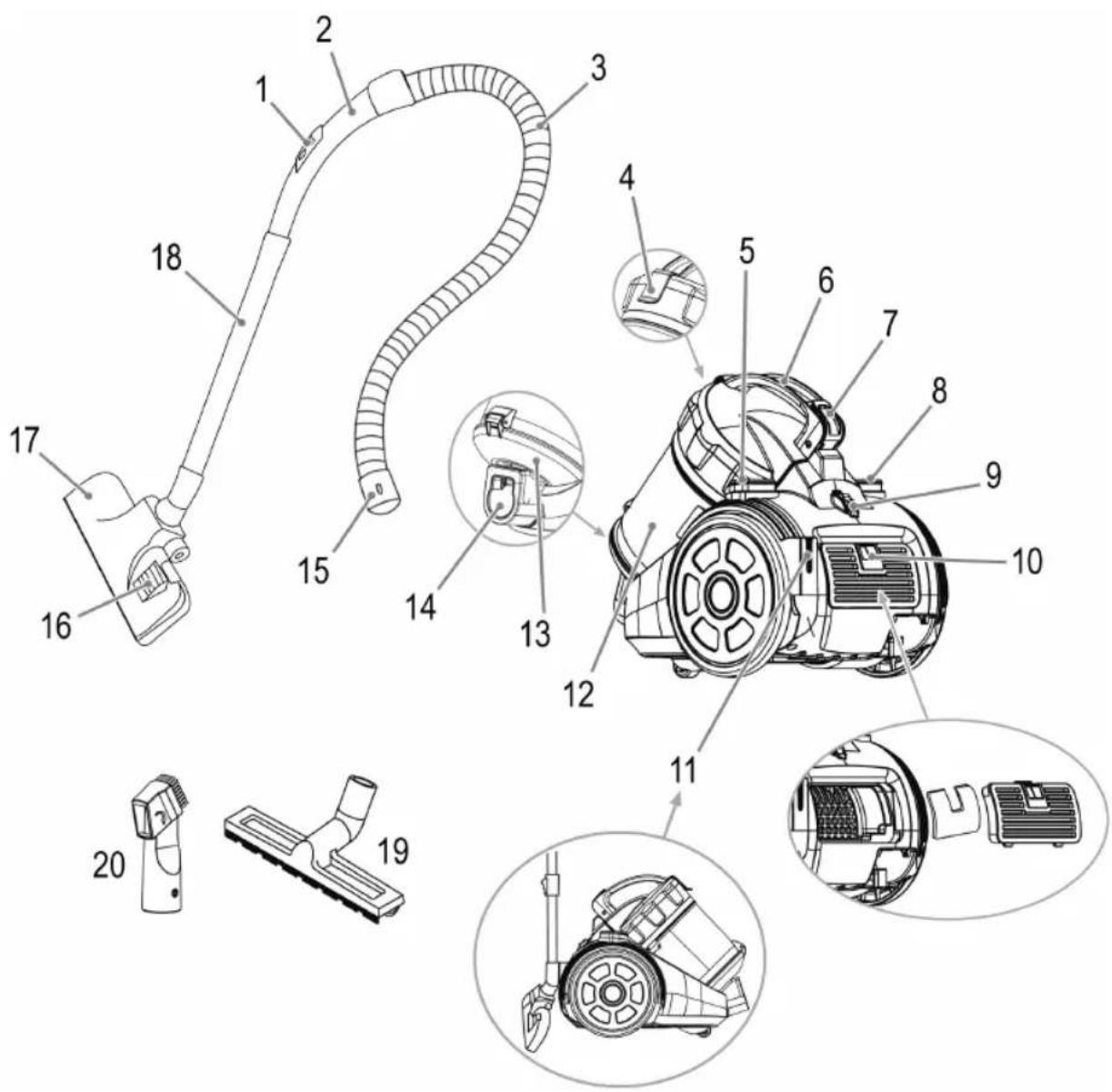

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Übersicht der Bedienelemente 1 Luftschieber 2 Griff 3 Saugschlauch 4 Verschluss der Abdeckung (Staubbehälter) 5 Ein / Aus Schalter 6 Tragegriff 7 Entriegelungstaste für Staubbehälter 8 Taste zur Kabelaufwicklung 9 Saugleistungsregler 10 Verschluss des Lüftungsgitters (Auslasslter) 11 Parkhilfe 12 Staubbehälter 13 Bodenplatte des Staubbehälters 14 Schlauchanschluss 15 Verbindungskopf des Saugschlauches 16 Umschalter Teppich / Hartboden 17 Bodendüse (mit Haken (ohne Abb.)) 18 Teleskop-Saugrohr 19 Parkettbürste 20 Kombinierte Bürsten- / Fugendüse Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss des Gerätes. Er muss mecha- nisch einrasten.

• Um den Schlauch wieder zu lösen, drücken Sie auf die Taste am Verbindungskopf.

• Stecken Sie ggf. das Saugrohr am Griffstück auf.

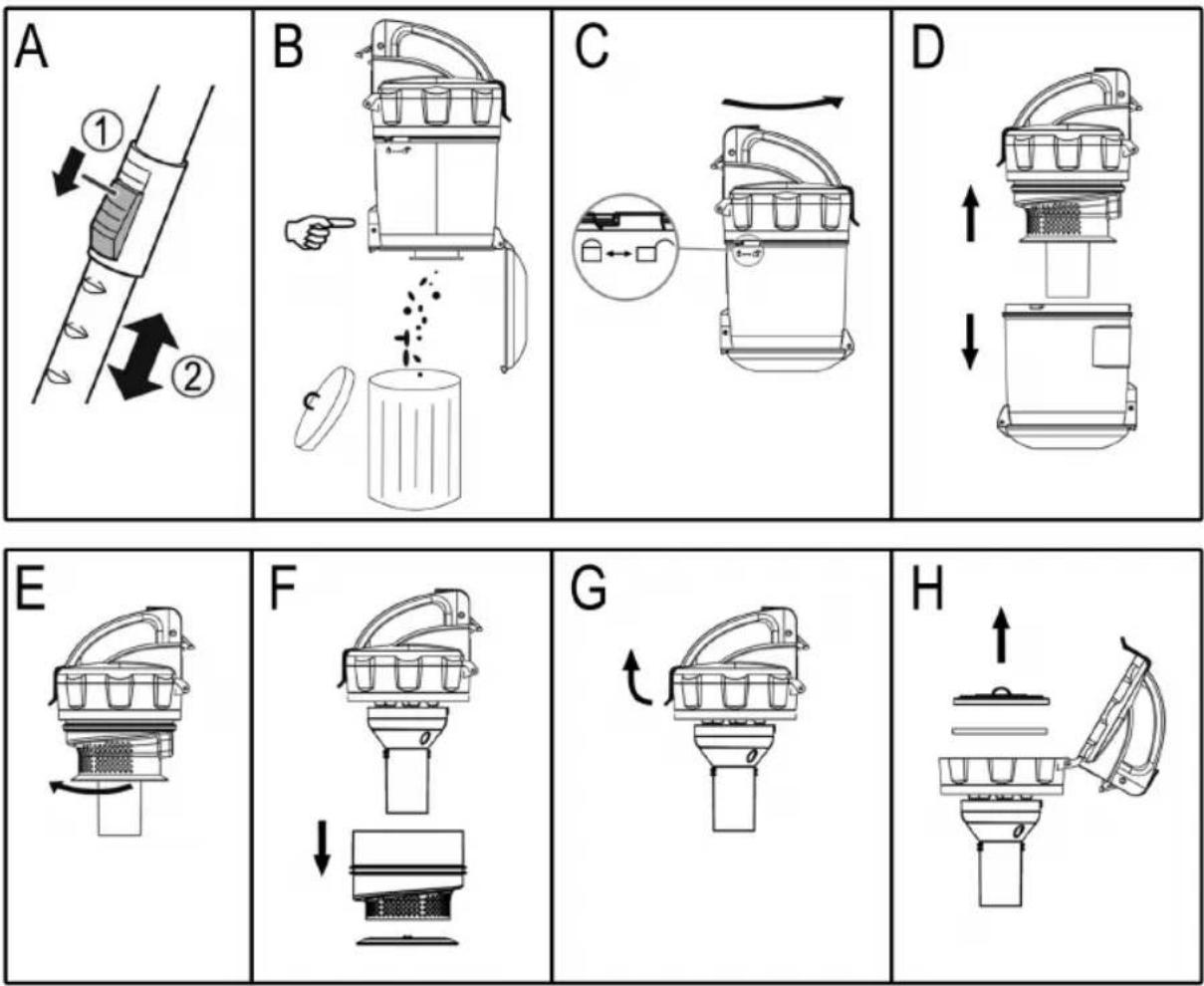

• Mit der Schiebetaste am Teleskop-Saugrohr können Sie die Länge individuell einstellen. (Seite 4, Abb. A)

• Montieren Sie die Bodendüse bzw. das Zubehör. Düsenaufsatz Bodendüse (17) Sie können mit der Bodendüse glatte Flächen und Teppiche reinigen. Stellen Sie den Umschalter (16) nach der Beschaffenheit des Bodens ein: Für unempndliche Hartböden wie Laminat, Fliesen, PVC usw. Für Teppichböden, Läufer usw. mit hohem oder niedrigem Flor Parkettbürste (19) Für die schonende Reinigung von empndlichen Hartböden wie Parkett, Laminat, Fliesen usw. Kombinierte Bürsten- / Fugendüse (20) Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw. HINWEIS: „2 in 1“ Düse: Zusammengeklappt können Sie sie als Fugendüse be- nutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet. Um die Düsenaufsätze vom Saugrohr zu lösen, ziehen Sie diese unter leichtem Drehen ab. Benutzen des Gerätes

1. Wickeln Sie die benötigte Kabellänge ab.

• Ziehen Sie das Netzkabel maximal bis zur gelben Markierung.7 BS9027CB_IM 08.03.16 ACHTUNG:

• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

2. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose.

3. Schalten Sie das Gerät mit dem Ein- / Aus Schalter ein,

indem Sie die Taste nach unten drücken.

4. Stellen Sie je nach Bodenbelag den Umschalter „Teppich /

5. Stellen Sie die Saugleistung am Saugleistungsregler ein.

6. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. HINWEIS: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Luftschieber (1) Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulie- rung oder, um an der Düse haftende Teile zu lösen. Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am Ein- / Aus-Schal-

ter aus und ziehen Sie den Stecker aus der Steckdose.

2. Halten Sie das Kabel fest, um ein Herumschlagen zu

3. Drücken Sie die Taste für die Kabelaufwicklung und

führen Sie das Kabel nach. Wartung Entleeren des Staubbehälters Entleeren Sie den Staubbehälter, wenn der Schmutz die Markierung MAX erreicht.

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Drücken Sie die Taste (7), um den Staubbehälter zu

entriegeln. Entnehmen Sie den Staubbehälter.

3. Halten Sie den Staubbehälter über einen Mülleimer.

Entleeren Sie den Inhalt des Staubbehälters. Drücken Sie dazu die Taste am Staubbehälter, um die Bodenplatte zu öffnen. (Seite 4, Abb. B)

4. Schließen Sie die Bodenplatte wieder.

5. Befestigen Sie den Staubbehälter am Gerät. Setzen Sie

ihn zuerst unten am Gerät an und klicken Sie ihn mit dem Haken oben ein.

6. Prüfen Sie den festen Sitz des Staubbehälters, indem Sie

das Gerät am Tragegriff kurz anheben. Das Filtersystem Ihr Gerät verfügt über 4 Filter. Das herkömmliche Staub- beutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Die Filter müssen regelmäßig gereinigt werden. Die Filtereinheit (Seite 4 Abb. C bis H) Die Filtereinheit besteht aus:

• Befestigungsscheibe ACHTUNG:

• Waschen Sie die Bauteile niemals in einer Wasch- oder Spülmaschine!

• Verwenden Sie keinen Haartrockner zum Trocknen.

• Nehmen Sie das Gerät nur wieder in Betrieb, wenn alle Bauteile vollständig trocken und korrekt montiert sind. Um die Filtereinheit zu reinigen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben.

2. Demontage der Filtereinheit

Drehen Sie die Filtereinheit in Richtung . (Abb. C) 2.2. Ziehen Sie die Filtereinheit aus dem Staubbehälter. (Abb. D) 2.3. Drehen Sie die Befestigungsscheibe und ziehen Sie diese ab. (Abb. E) 2.4. Ziehen Sie den Vorlter vom Zentrallter ab. (Abb. F) 2.5. Öffnen Sie die Abdeckung der Filtereinheit. (Abb. G) 2.6. Entnehmen Sie den Nylon-Filter und das Filtervlies. (Abb. H)

3. Reinigen Sie alle Teile der Filtereinheit und den Staubbe-

hälter unter ießendem Wasser. Sie können eine weiche Bürste zur Hilfe nehmen.

4. Lassen Sie alle Bauteile an der Luft vollständig trocknen.

5. Montage der Filtereinheit

5.1. Legen Sie zuerst das Filtervlies, danach den Nylon-Filter in die Abdeckung ein. 5.2. Schließen Sie die Abdeckung. Sie muss mecha- nisch einrasten. 5.3. Setzen Sie den Vorlter auf den Zentrallter. HINWEIS: Der Vorlter hat unterschiedlich große Ausspa- rungen, die auf die Rastnasen am Zentrallter passen. 5.4. Setzen Sie die Befestigungsscheibe auf den Vorl- ter und drehen Sie diese fest.8 BS9027CB_IM 08.03.16 5.5. Setzen Sie die Filtereinheit zurück in den Staub- behälter: Setzen Sie die Führungsnase an der Filtereinheit über dem Symbol an. Drehen Sie die Filtereinheit in Richtung fest. Auslasslter Des Weiteren verfügt Ihr Gerät über einen Auslasslter. Er bendet sich auf der Rückseite des Gerätes.

1. Drücken Sie den Verschluss (10) nach unten und nehmen

Sie das Lüftungsgitter ab.

2. Entnehmen Sie den Filtereinsatz und reinigen Sie diesen,

wie oben beschrieben.

3. Setzen Sie den Filter im vollständig getrockneten Zustand

wieder in das Lüftungsgitter ein.

4. Setzen Sie das Lüftungsgitter zurück an das Gerät.

Beachten Sie die Führungsnasen. Das Lüftungsgitter muss hörbar einrasten. Ersatzteile Diese können Sie über unser Internet-Serviceportal www.sli24.de unter „Ersatzteile & Zubehör“ bestellen. Reinigung WARNUNG:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steck- dose.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuern- de Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reini- gungsmittel. Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein. Störungsbehebung

• Gerät ist ohne Funktion. Abhilfe: Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters.

• Gerät saugt nicht. Mögliche Ursache: Der Staubbehälter ist voll. Abhilfe: Entleeren Sie den Staubbehälter. oder Mögliche Ursache: Die Filter sind verschmutzt. Abhilfe: Reinigen Sie die Bauteile. oder Mögliche Ursache: Im Saugschlauch oder der Düse bendet sich ein Fremdkörper. Abhilfe: Kontrollieren Sie das Zubehör auf Fremdkörper. Technische Daten Modell: ...................................................................BS 9027 CB Spannungsversorgung: ........................ 220 - 240 V~, 50 / 60 Hz Schutzklasse: .......................................................................... Nettogewicht: .................................................................5,30 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.9 BS9027CB_IM 08.03.16 Produktdatenblatt für Haushalts-Staubsauger nach Verordnung (EU) Nr. 665/2013 Marke Bomann Modell BS 9027 CB Benutzung als Universal-Staubsauger mit Bodendüse Energieefzienzklasse

Verbrauchsdaten Jährlicher Energieverbrauch

kWh/Jahr 28,0 Reinigungsklasse Teppichreinigungsklasse E Hartbodenreinigungsklasse B Staubemissionsklasse G Schallleistungspegel dB(A) re1pW

Nennleistungsaufnahme W 700 Benutzung als Hartboden-Staubsauger mit Parkettbürste Energieefzienzklasse

Verbrauchsdaten Jährlicher Energieverbrauch

kWh/Jahr 20,4 Reinigungsklasse Hartbodenreinigungsklasse D Staubemissionsklasse G Schallleistungspegel dB(A) re1pW

Nennleistungsaufnahme W 700

1) A (höchste Efzienz) bis G (geringste Efzienz).

2) Indikativer jährlicher Energieverbrauch (kWh pro Jahr),

basierend auf 50 Reinigungsvorgängen. Der tatsächliche jährliche Energieverbrauch hängt davon ab, wie von dem Gerät Gebrauch gemacht wird. Die Geräte entsprechen den harmonisierten europäi- schen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

• Niederspannungsrichtlinie 2014/35/EU

• Richtlinie zur Elektromagnetische Verträglichkeit 2014/30/EU

• Umweltgerechte Gestaltung von Stausaugern delegierte Verordnung (EU) Nr. 666/2013 Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewäh- ren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeig- netes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbar-

keit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleich- wertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.10 BS9027CB_IM 08.03.16 Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen

• Downloadbereich für Firmwareupdates

• FAQ‘s, die Ihnen Problemlösungen anbieten

• Zugang zu unseren Zubehör- und Ersatzteile-Webshops Auch nach der Garantie sind wir für Sie da! – Kosten- günstige Reparaturen zum Festpreis! Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten. Stand 06 2012 Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.11 BS9027CB_IM 08.03.16 Gebruiksaanwijzing Dank u voor uw keuze van dit product. We hopen dat u er veel plezier van beleeft. Symbolen in deze bedieningshandleiding Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden: WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letselrisico’s. LET OP: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. OPMERKING: Kenmerkt tips en informatie voor u. Algemene Opmerkingen Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.
