MANUALE UTENTE BS 9027 CB N BOMANN

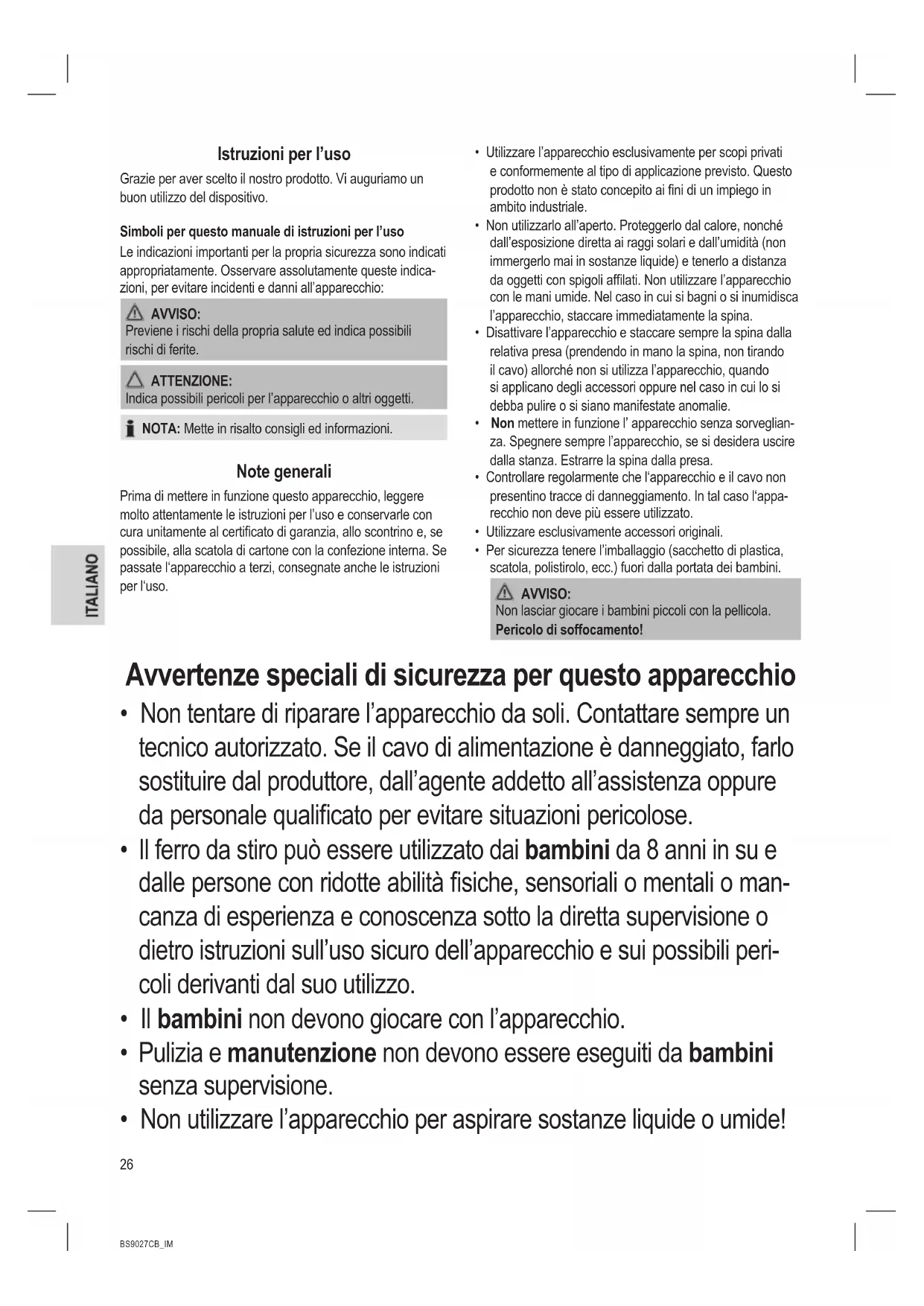

• Utilizzare l’apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai ni di un impiego in ambito industriale.

• Non utilizzarlo all’aperto. Proteggerlo dal calore, nonché dall’esposizione diretta ai raggi solari e dall’umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli aflati. Non utilizzare l’apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l’apparecchio, staccare immediatamente la spina.

• Disattivare l’apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l’apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

• Non mettere in funzione l’ apparecchio senza sorveglian- za. Spegnere sempre l’apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.

• Controllare regolarmente che l‘apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l‘appa- recchio non deve più essere utilizzato.

• Utilizzare esclusivamente accessori originali.

• Per sicurezza tenere l’imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini. AVVISO: Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento! Avvertenze speciali di sicurezza per questo apparecchio

• Non tentare di riparare l’apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall’agente addetto all’assistenza oppure da personale qualicato per evitare situazioni pericolose.

• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità siche, sensoriali o mentali o man- canza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull’uso sicuro dell’apparecchio e sui possibili peri- coli derivanti dal suo utilizzo.

• Il bambini non devono giocare con l’apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Non utilizzare l’apparecchio per aspirare sostanze liquide o umide!27 BS9027CB_IM 08.03.16

• Non utilizzare l’apparecchio per aspirare ceneri ancora calde oppu- re oggetti aflati o acuminat!

• Non usare l’apparecchio in locali umidi!

• Non utilizzare mai l’apparecchio senza ltro. Dopo aver usato l’aspi- rapolvere, accertarsi sempre che il ltro sia installato correttamente nella posizione corrispondente!

• Durante l’utilizzo dell’apparecchio, tenere la bocchetta dell’aspirato- re lontana da capelli, abiti e da altre parti del corpo!

• Tenere l’aspiratore lontano dalle fonti di calore quali i radiatori, il for- no, ecc! Elementi di comando 1 Comando aria 2 Impugnatura 3 Flessibile aspirazione 4 Blocco del coperchio (contenitore della polvere) 5 Interruttore on / off 6 Impugnatura 7 Pulsante di apertura del collettore della polvere 8 Tasto del sistema avvolgicavo 9 Controllo potenza di aspirazione 10 Blocco della griglia di ventilazione (ltro di uscita) 11 Fermo di posizionamento 12 Contenitore della polvere 13 Piastra di base del collettore della polvere 14 Collegamento essibile 15 Testina di collegamento essibile vuoto 16 Selettore tappeti / pavimenti duri 17 Bocchetta per pavimenti (con gancio (senza g.)) 18 Tubo di aspirazione telescopico 19 Spazzola per parquet 20 Spazzola / ugello fessure combinati Messa in funzione

• Inserire l’estremità di collegamento del tubo di aspirazione nella manichetta di collegamento del dispositivo. Deve bloccarsi meccanicamente.

• Per scollegare il tubo, premere il tasto sulla testa di connessione.

• Eventualmente inlare il tubo di aspirazione nell’impu- gnatura.

• Puoi usare l’interruttore a scorrimento sul tubo di aspira- zione telescopico per regolare la lunghezza individualmen- te. (Pagina 4, Fig. A)

• Montare la bocchetta pavimenti o un altro accessorio. Supporto bocchette Bocchetta per pavimenti (17) È possibile pulire superci lisce e tappeti con l’ugello pavimento. Impostare il selettore (16) in base alle condizioni del pavimento: Per pavimenti duri e resistenti come laminato, piastrelle, PVC, ecc. Per moquette, tappeti, ecc. con pelo lungo o corto Spazzola per parquet (19) Per la pulizia delicata di pavimenti resistenti e delicati come parquet, laminato, piastrelle, ecc. Spazzola / ugello fessure combinati (20) Per la pulizia di imbottiti, tende, angoli, fessure eccetera. NOTA: Bocchetta “2 in 1”: Utilizzandola nella sua forma chiusa, questa bocchetta può essere impiegata come bocchetta per giunti. Nel caso in cui si desideri invece utilizzare la bocchetta a spazzola, è necessario tirare la spazzola nella direzione indicata dalla freccia, nché essa non si innesti meccanicamente in posizione. Per staccare gli attacchi ugello dal tubo di aspirazione, staccarli girandoli leggermente. Utilizzo dell’apparecchio

1. Srotolare il cavo nella lunghezza necessaria.

• Si raccomanda di estrarre il cavo soltanto no al contrassegno in colore giallo.28 BS9027CB_IM 08.03.16 ATTENZIONE:

• Non tirare mai, in nessun caso, il cavo sino al con- trassegno rosso, in quanto il dispositivo avvolgicavo potrebbe danneggiarsi. NOTA: Se la tacca rossa è visibile, tirare nuovamente il cavo no alla tacca gialla servendosi del tasto avvolgicavo.

2. Inserire la spina in una presa con contatto di terra regolar-

il tasto premuto all’ingiù.

4. A seconda del pavimento regolare il selettore “Moquette /

5. Impostare la potenza di aspirazione utilizzando il controllo

della potenza di aspirazione.

6. Utilizzare quindi l’apparecchio operando in modo da

usare una velocità sempre costante. Non è necessario esercitare pressione sull’apparecchio. NOTA: Prestare attenzione al raggio d’azione consentito, il quale dipende dalla lunghezza del cavo! Comando aria (1) Aprire la grata di aerazione sull’impugnatura del essibile per la regolazione dell’aria o per staccare pezzi che aderiscono alla bocchetta. Spegnere e avvolgere il cavo

1. Spegnere l’aspirapolvere premendo il tasto On / Off ed

estrarre la spina dalla presa.

2. Si consiglia di tenere il cavo, in modo da impedire movi-

menti violenti e disordinati del medesimo.

3. Premere il pulsante relativo al dispositivo avvolgicavo e

accompagnare il cavo con la mano. Manutenzione Svuotamento del collettore della polvere Svuotare il collettore quando il livello della polvere aspirata raggiunge il segno MAX.

1. Staccare la spina dalla presa di corrente.

2. Premere il pulsante (7) per aprire il collettore della polve-

re. Rimuovere il collettore.

3. Svuotare il collettore della polvere in una pattumiera. Per

fare ciò, premere il pulsante sul collettore per aprire la piastra di base. (Pagina 4, Fig. B)

4. Quindi richiudere la pistra di base.

5. Fissare il collettore della polvere all'apparecchio. Posi-

zionarlo sul fondo dell'apparecchio e poi ssarlo tramite il gancio nella parte superiore.

6. Vericare la corretta posizione del collettore della polvere

sollevando brevemente l'apparecchio dalla maniglia. Il sistema di ltraggio L’apparecchio dispone di 4 ltri. Il comune sistema a sacchet- to è stato sostituito da un collettore della polvere trasparente. La superiore velocità di usso del collettore consente di separare dall’aria aspirata sia lo sporco pesante che le particelle più piccole. Non è quindi necessario acquistare sacchetti. I ltri devono essere puliti periodicamente. L'unità ltro (Pagina 4, Fig. da C ad H) L'unità ltro è costituita da:

• Disco di ssaggio ATTENZIONE:

• Non lavare mai le parti in lavatrice o in lavastoviglie!

• Non utilizzare un asciugacapelli per asciugare.

• Utilizzare di nuovo l'apparecchio solo quando tutte le parti sono completamente asciutte e sono state montate correttamente. Per pulire l'unità ltro, procedere nel seguente modo:

1. Vuotare il contenitore della polvere come descritto sopra.

2. Smontaggio dell'unità ltro

2.1. Ruotare l'unità ltro in direzione . (Fig. C) 2.2. Estrarre l'unità ltro dal contenitore della polvere. (Fig. D) 2.3. Ruotare ed estrarre il disco di ssaggio. (Fig. E) 2.4. Estrarre il pre-ltro dal ltro centrale. (Fig. F) 2.5. Aprire il coperchio dell'unità ltro. (Fig. G) 2.6. Rimuovere il ltro in nylon ed il ltro in tessuto. (Fig. H)

3. Pulire tutte le parti dell'unità ltro ed il contenitore della

polvere sotto l'acqua corrente. E' possibile usare una spazzola morbida.

4. Lasciare asciugare tutte le parti completamente all'aria.

5. Montaggio dell'unità ltro

5.1. Inserire il ltro in tessuto e poi il ltro in nylon nel coperchio. 5.2. Chiudere il coperchio. Deve bloccarsi meccanica- mente. 5.3. Posizionare il pre-ltro sul ltro centrale. NOTA: Il pre-ltro ha recessi di varie dimensioni, che corrispondono alle linguette sul ltro centrale. 5.4. Posizionare il disco di ssaggio sul pre-ltro e ruotarlo per ssarlo in posizione. 5.5. Rimettere l'unità ltro nel contenitore della polvere. Allineare la linguetta guida sull'unità ltro al simbolo . Fissare l'unità ltro in posizione ruotandola in direzione .29 BS9027CB_IM 08.03.16 Filtro di scarico L’apparecchio dispone inoltre di un ltro di scarico. E' situato nella parte posteriore dell'apparecchio.

1. Premere il blocco (10) verso il basso e rimuovere la griglia

2. Rimuovere l’inserto ltro e pulirlo come descritto sopra.

3. Reinserire il ltro completamente asciutto nella griglia di

4. Reinserire la griglia di ventilazione sull’apparecchio.

Osserva le alette guida. La griglia di ventilazione deve ingranare udibilmente. Pulizia AVVISO:

• Togliere la spina dalla presa prima di pulire.

• In nessun caso immergere l‘apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio. ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.

• Per la pulizia non usare detersivi forti o abrasivi. Pulire l’esterno con una pezza morbida e asciutta senza l’aggiunta d’alcuna sostanza. Conservazione

• Lasciate raffreddare completamente l’apparecchio.

• Riavvolgere completamente il cavo.

• Appendere il gancio che si trova sulla spazzola per pavimenti nel dispositivo di stazionamento nella parte posteriore dell‘apparecchio. Rimozione guasti

• L’apparecchio è senza funzione. Rimedio: Esaminare il collegamento rete. Esaminare la posizione dell’interruttore.

• L’apparecchio non aspira. Possibile causa: Il collettore della polvere è pieno. Rimedio: Svuotare il collettore della polvere. Oppure Possibile causa: I ltri sono sporchi. Rimedio: Pulire gli elementi. Oppure Possibile causa: Nel essibile o nell’ugello si trova un oggetto. Rimedio: Controllare gli accessori in caso di otturazioni dovute ad oggetti. Dati tecnici Modello: .................................................................BS 9027 CB Alimentazione rete: .............................. 220 - 240 V~, 50 / 60 Hz Classe di protezione: .............................................................. Peso netto: .....................................................................5,30 kg Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto. Dati tecnici per pulitori ad aspirazione REGOLAMENTO DELEGATA DALLA COMMISSIONE (UE) Nr. 665/2013 Marchio commerciale Bomann Modello BS 9027 CB Uso come aspirapolvere universale con bocchetta per pavimenti Classe di efcienza energe- tica

Consume di energia Consumo annuo di energia

kWh/anno 28,0 Classe di prestazione di energia Classe di prestazione di pulizia tappeti

Classe I prestazione di puliziat pavimenti duri

Classe di re-emissione polvere

Livello di potenza sonora dB(A) re1pW

Potenza in ingresso W 70030 BS9027CB_IM 08.03.16 Uso come aspirapolvere per pavimenti duri con spazzola per parquet Classe di efcienza energe- tica

Consume di energia Consumo annuo di energia

kWh/anno 20,4 Classe di prestazione di energia Classe I prestazione di puliziat pavimenti duri

Classe di re-emissione polvere

Livello di potenza sonora dB(A) re1pW

Potenza in ingresso W 700

1) Da A (efcienza massima) a G (efcienza minima).

2) Consumo energetico annuo indicativo (kWh per anno), in

base a 50 attività di pulizia. Il consumo di energia annuo reale dipenderà da come è utilizzato il dispositivo. Il dispositivo soddisfa gli standard e le direttive europei nella versione corrente alla consegna:

• Direttiva sulla bassa tensione 2014/35/UE

• Direttiva sulla compatibilità elettromagnetica (EMC) 2014/30/UE

• Direttiva RoHS 2011/65/UE

• Direttiva Ecodesign (ErP) 2009/125/CE

• Requisiti di Ecodesign per pulitori ad aspirazione REGO- LAMENTO DELLA COMMISSIONE (UE) Nr. 666/2013 Smaltimento Signicato del simbolo “Eliminazione” Salvaguardare l’ambiente, gli elettrodomestici non vanno eliminati come riuti domestici. Per l’eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’am- biente e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appo- siti luoghi di raccolta, nelle amministrazioni dei comuni.31 BS9027CB_IM 08.03.16 Instruction Manual Thank you for choosing our product. We hope you will enjoy using the appliance. Symbols in these Instructions for Use Important information for your safety is specially marked. It is essential to comply with these instructions in order to avoid accidents and prevent damage to the machine:
