MANUAL DE USUARIO BS 9027 CB N BOMANN

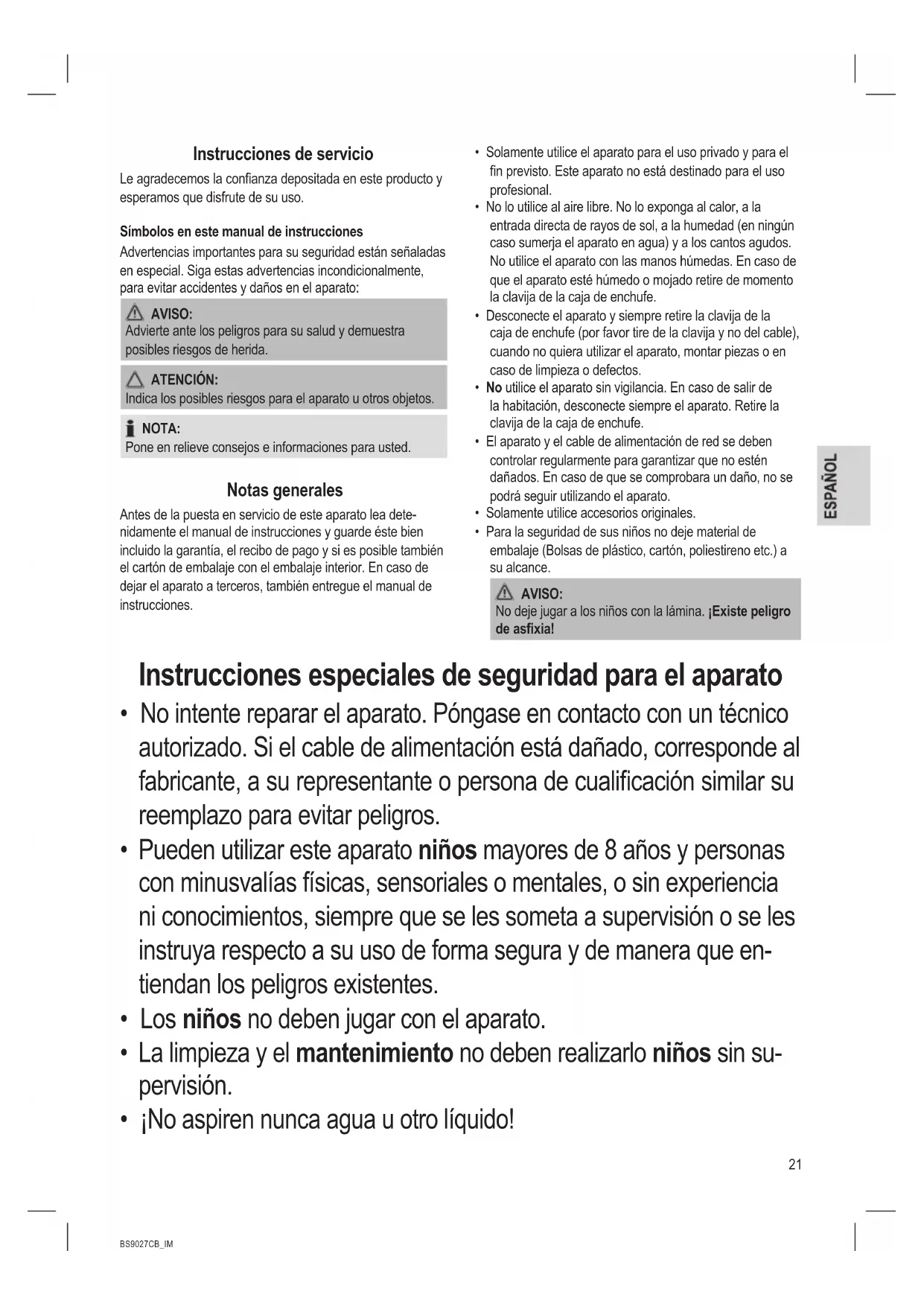

• Solamente utilice el aparato para el uso privado y para el n previsto. Este aparato no está destinado para el uso profesional.

• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.

• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.

• Solamente utilice accesorios originales.

• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance. AVISO: No deje jugar a los niños con la lámina. ¡Existe peligro de asxia! Instrucciones especiales de seguridad para el aparato

• No intente reparar el aparato. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corresponde al fabricante, a su representante o persona de cualicación similar su reemplazo para evitar peligros.

• Pueden utilizar este aparato niños mayores de 8 años y personas con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que en- tiendan los peligros existentes.

• Los niños no deben jugar con el aparato.

• La limpieza y el mantenimiento no deben realizarlo niños sin su- pervisión.

• ¡No aspiren nunca agua u otro líquido!22 BS9027CB_IM 08.03.16

• ¡No aspiren nunca cenizas calientes, objetos agudos o cortantes!

• ¡No utilice el aparato en espacios húmedos!

• Nunca aspire sin ltro. ¡Siempre compruebe el correcto ajuste de la bolsa que acaba de colocar!

• ¡Durante el funcionamiento mantenga apartado de la boquilla del aspirador, el pelo, piezas de ropa o extremidades del cuerpo!

• ¡Mantenga la aspiradora apartada de fuentes de calor como radio- dores, estufas etc.! Indicación de los elementos de manejo 1 Control del aire 2 Asa 3 Manguera de aspiración 4 Bloqueo de la cubierta (contenedor de polvo) 5 Botón de encendido / apagado 6 Asa de transporte 7 Botón de apertura del compartimento del polvo 8 Tecla para el enrollamiento de cable 9 Control de potencia de succión 10 Bloqueo de ventilación de la rejilla (ltro exterior) 11 Soporte de apoyo para el tubo telescópico 12 Contenedor de polvo 13 Tapa de base del compartimento del polvo 14 Conexión de manguera 15 Cabezal de conexión para la manguera de la aspiradora 16 Selector de alfombras / suelo duro 17 Boquilla para el suelo (con gancho (sin imagen)) 18 Tubo de aspiración telescópico 19 Cepillo para parqué 20 Cepillo / boquilla rinconera combinada Puesta en marcha

• Introduzca el cabezal de conexión de la manguera de succión en la conexión de la manguera del aparato. Se debe bloquear mecánicamente.

• Para desconectar la manguera de nuevo, pulse el botón en el cabezal de conexión.

• En caso de que sea necesario, encaje el tubo aspirador en la empuñadura.

• Puede utilizar el interruptor deslizante en el tubo de aspiración telescópico para ajustar la longitud de manera independiente. (Página 4, Fig. A)

• Coloque la tobera de suelo, es decir el accesorio. Pieza sobrepuesta de tobera Boquilla para el suelo (17) Con la boquilla para el suelo podrá limpiar supercies planas y alfombras. Ajuste el selector (16) según la condición del suelo: Para suelos duros duraderos como laminado, azulejos, PVC, etc. Para suelos con alfombras, moqueta, etc., con pelo muy tupido o poco tupido Cepillo para parqué (19) Para una limpieza suave de suelos duros sensibles como el parquet, laminado, azulejos, etc. Cepillo / boquilla rinconera combinada (20) Para la aspiración de tapicería, cortinas y en esquinas y en ranuras etc. NOTA: Tobera “2 en 1”: Plegada la puede utilizar como tobera para juntas. Si quie- re utilizar la tobera de cepillo, tire del cepillo en dirección de la echa, hasta que encaje mecánicamente. Para separar los accesorios de la boquilla del tubo de aspira- ción, tire de ellos girándolos ligeramente. Uso del aparato

1. Desenrolle el cable necesitado.

• Por favor tire del cable solamente hasta la marca- ción amarilla.

• Nunca tire hasta la marcación roja, ya que el enrolla- miento de cable se podría estropear. NOTA: En caso de que la marcación roja esté visible, recoja el cable hasta la marcación amarilla con ayuda de la tecla para el enrollamiento de cable.

2. Introduzca la clavija en una caja de enchufe con tomatie-

rra, e instalada por la norma.

3. Encienda / Apague el equipo con el botón de encendido/

apagado, apretándo el botón hacia abajo.

4. Dependiendo de las características del suelo ajuste el

conmutador “Moqueta / Suelo duro”.23 BS9027CB_IM 08.03.16

5. Ajuste la potencia de succión con el controlador de

potencia de succión.

6. Aspire ahora en una velocidad constante. No es necesa-

rio apretar. NOTA: Tenga atención con el alcanze del cable, ya que es limitado! Control del aire (1) Abra el regulador de admisión que se encuentra en la em- puñadura del tubo exible, para su regulación de aire o para soltar piezas que se hayan pegado en la tobera. Desconexión y enrollameinto del cable de alimentación

1. Desconecte el aspirador en el conectador / desconectador

y retire la clavija de la caja de enchufe.

2. Mantenga el cable para evitar que se enrolle.

3. Presione la tecla para el enrollamiento de cable y guie

el cable. Mantenimiento Vaciado del compartimento del polvo Vacíe el compartimento del polvo cuando este sucio y alcan- ce la marca del máximo MAX.

1. Desenchufe de la toma de corriente.

2. Presione el botón (7) para soltar el colector de polvo.

Suelte el compartimento del polvo.

3. Vacíe el compartimento del polvo sobre un cubo de

basura. Para ello, proceda conforme a lo siguiente, pulse el botón del compartimento del polvo para abrir la tapa de base. (Página 4, Fig. B)

4. Luego cierre la tapa de base.

5. Acople el compartimento del polvo al aparato. Primero

coloque por la parte inferior al aparato y luego asegúrelo con el gancho en la parte superior.

6. Compruebe que la posición del compartimento del polvo

está bien sujeta elevando un poco el aparato como si lo transportara. Sistema de ltro El aparato dispone de 4 ltros. El sistema común de bolsa de polvo se ha sustituido por un compartimento del polvo transparente. Una mayor velocidad del ujo permite separar las partículas que otan de la suciedad fuerte y ligera del aire aspirado. Por tanto, no es necesario comprar bolsas de polvo. Los ltros deben limpiarse periódicamente. Unidad de ltro (Página 4, Fig. C a H) La unidad de ltro se compone de:

• Disco de sujeción ATENCIÓN:

• ¡Nunca lave los componentes en una lavadora o un lavavajillas!

• No use un secador de pelo para secar las piezas.

• Utilice el aparato solamente cuando todos los componentes estén completamente secos y se hayan instalado correctamente. Proceda de la siguiente manera para limpiar la unidad de ltro:

1. Vacíe el depósito de polvo como se describe arriba.

2. Desmontaje de la unidad de ltro

2.1. Gire la unidad de ltro en dirección . (Fig. C) 2.2. Saque la unidad de ltro del recipiente de polvo. (Fig. D) 2.3. Gire el disco de sujeción y tire de él. (Fig. E) 2.4. Tire del ltro previo desde el ltro central. (Fig. F) 2.5. Abra la cubierta de la unidad de ltro. (Fig. G)) 2.6. Retire el ltro de nylon y el de vellón. (Fig. H)

3. Limpie todas las partes de la unidad de ltro y el reci-

piente de polvo con agua corriente. Es posible utilizar un cepillo suave.

4. Deje que todas las partes se sequen completamente al

5. Montaje de la unidad de ltro

5.1. Inserte el vellón del ltro y luego el ltro de nylon en la cubierta. 5.2. Cierre la cubierta. Se debe bloquear mecánicamen- te. 5.3. Coloque el ltro previo en el ltro central. NOTA: El ltro previo tiene huecos de diferentes tamaños, que coinciden con las lengüetas del ltro central. 5.4. Ajuste el disco de ajuste sobre el ltro previo y ajuste girándolo. 5.5. Vuelva a colocar la unidad de ltro en el recipiente de polvo. Alinee la lengüeta en la unidad de ltro con el símbolo. Apriete la unidad de ltro girándola en dirección . Filtro de salida: Su aparato también dispone de un ltro de salida. Se encuentra en la parte posterior del aparato.

1. Pulse el sistema de bloqueo (10) y retire la rejilla de

2. Saque el ltro y límpielo como se ha descrito anterior-

3. Coloque el ltro totalmente seco en la rejilla de ventila-

4. Vuelva a poner la rejilla de ventilación en el aparato.

Observe las orejetas de guía. La rejilla de ventilación debe encajar y oírse como claramente.24 BS9027CB_IM 08.03.16 Limpieza AVISO:

• Desconecte siempre el aparato antes de limpiarlo.

• Para la limpieza, en ningún caso sumergir el aparato en agua. Podría causar un electrochoque o un incendio. ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos. Limpie la carcasa con un paño suave y seco, sin emplear ningún agente adicional. Almacenamiento

• Deje enfriar el aparato completamente.

• Enrolle el cable por completo.

• Cuelgue por favor el gancho en la tobera de suelo en la ayuda de estacionamiento que se encuentra en la parte posterior del aparato. Reparación de fallos

• El aparato no tiene función. Remedio: Supervise la conexión de red. Supervise la posición del interruptor.

• El aparato no aspira. Causa probable: El compartimento del polvo está lleno. Remedio: Vacíe el compartimento del polvo.

Causa probable: Los ltros están ensuciados. Remedio: Limpie las piezas.

Causa probable: En la manguera aspirante o en la tobera se encuentra un cuerpo extraño. Remedio: Controle, si hay un cuerpo extraño en los accesorios. Datos técnicos Modelo: .................................................................BS 9027 CB Suministro de tensión: ......................... 220 - 240 V~, 50 / 60 Hz Clase de protección: ............................................................... Peso neto: ......................................................................5,30 kg El derecho de realizar modicaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reser- vado. Datos Técnicos para aspiradoras REGLAMENTO DELEGADO DE LA COMISIÓN (EU) Nº 665/2013 Marca comercial Bomann Modelo BS 9027 CB Uso de aspirador universal con boquilla para suelo Clase de eciencia energé- tica

Consumo de energía Consumo de energía anual

kWh/año 28,0 Clase de ecacia de limpieza Clase de ecacia de limpieza de alfombras

Clase de ecacia de la limpieza del suelos

Clase de reemisión de polvo G Nivel de potencia de sonido dB(A) re1pW

Potencia nominal de entrada W 70025 BS9027CB_IM 08.03.16 Uso de aspirador para suelo duro con boquilla para parqué Clase de eciencia energé- tica

Consumo de energía consumo de energía anual

kWh/año 20,4 Clase de ecacia de limpieza Clase de ecacia de la limpieza del suelos

Clase de reemisión de polvo G Nivel de potencia de sonido dB(A) re1pW

1) A (de mayor eciencia) a G (menor eciencia).

2) Consumo indicativo anual de energía (kWh al año), en

base a 50 tareas de limpieza. El consumo anual de energía real depende de cómo se utilice el aparato. El dispositivo cumple con las normas y directivas euro- peas en la versión actual en el momento de la entrega:

• Directiva de Voltaje Bajo (LVD) 2014/35/EU

• Compatibilidad Electromagnética (EMC) Legislación 2014/30/EU

• Conformidad con la Directiva RoHS 2011/65/UE

• Directiva Diseño ecológico: 2009/125/CE
