INSTRUKCJA OBSŁUGI BS 9027 CB N BOMANN

• Ecodesign requirements for vacuum cleaners COMMIS- SION REGULATION (EU) No 666/2013 Disposal Meaning of the “Dustbin” Symbol Protect our environment: do not dispose of electrical equipment in the domestic waste. Please return any electrical equipment that you will no longer use to the collection points provided for their disposal. This helps avoid the potential effects of incorrect disposal on the environment and human health. This will contribute to the recycling and other forms of re-utili- sation of electrical and electronic equipment. Information concerning where the equipment can be dis- posed of can be obtained from your local authority.36 BS9027CB_IM 08.03.16 Instrukcja obsługi Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi Państwu radość. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazó- wek, aby uniknąć wypadków i uszkodzenia urządzenia. OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Uwagi ogólne Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Przekazując urzą- dzenie innej osobie, oddaj jej także instrukcję obsługi.

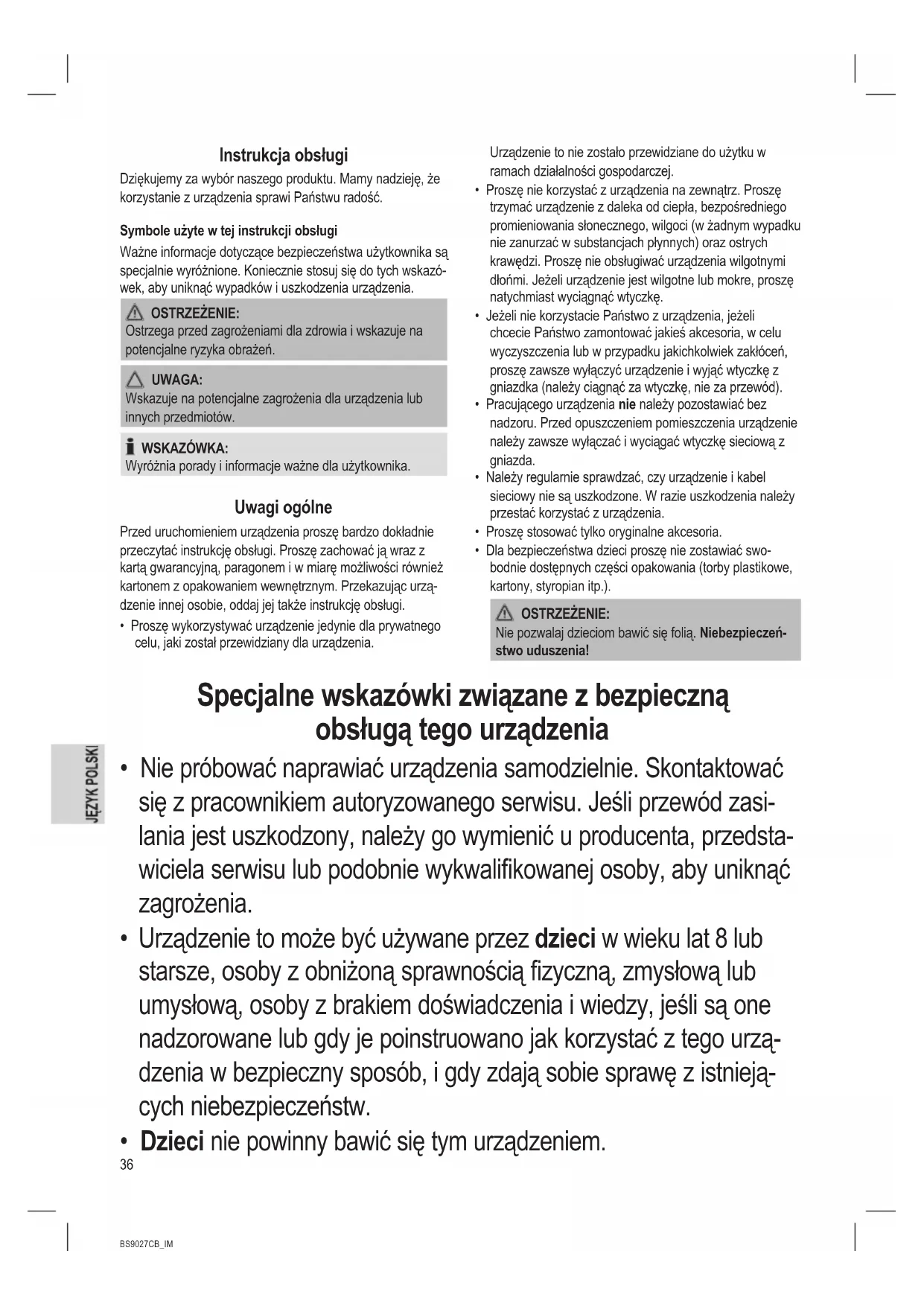

• Proszę wykorzystywać urządzenie jedynie dla prywatnego celu, jaki został przewidziany dla urządzenia. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

• Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.

• Jeżeli nie korzystacie Państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka (należy ciągnąć za wtyczkę, nie za przewód).

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządzenie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE: Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń- stwo uduszenia! Specjalne wskazówki związane z bezpieczną obsługą tego urządzenia

• Nie próbować naprawiać urządzenia samodzielnie. Skontaktować się z pracownikiem autoryzowanego serwisu. Jeśli przewód zasi- lania jest uszkodzony, należy go wymienić u producenta, przedsta- wiciela serwisu lub podobnie wykwalikowanej osoby, aby uniknąć zagrożenia.

• Urządzenie to może być używane przez dzieci w wieku lat 8 lub starsze, osoby z obniżoną sprawnością zyczną, zmysłową lub umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub gdy je poinstruowano jak korzystać z tego urzą- dzenia w bezpieczny sposób, i gdy zdają sobie sprawę z istnieją- cych niebezpieczeństw.

• Dzieci nie powinny bawić się tym urządzeniem.37 BS9027CB_IM 08.03.16

• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

• Proszę nie wciągać odkurzaczem cieczy lub wilgoci!

• Proszę nie wciągać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

• Nie używaj urządzenia w pomieszczeniach wilgotnych!

• Proszę nigdy nie odkurzać bez ltra. Po włożeniu ltra proszę sprawdzić, czy został założony prawidłowo!

• Podczas pracy odkurzacza proszę trzymać włosy, ubranie i części ciała z daleka od końcówki!

• Proszę trzymać odkurzacz z daleka od źródeł ciepła takich jak pro- mienniki, piece itd.! Przegląd elementów obsługi 1 Zasuwa powietrzna 2 Uchwyt 3 Wąż ssania 4 Blokada pokrywy (pojemnik na brud) 5 Włącznik / wyłącznik 6 Uchwyt do przenoszenia 7 Przycisk zwalniania pojemnika na pył 8 Przycisk zwijania kabla 9 Regulacja mocy ssania 10 Blokada kratki wentylacyjnej (ltr wylotowy) 11 Wspornik na szczotkę 12 Pojemnik na brud 13 Płyta podstawy pojemnika na pył 14 Połączenie przewodu 15 Głowica łączeniowa w przewodzie próżniowym 16 Przełącznik funkcji czyszczenia dywanów / podłóg twardych 17 Dysza do podłóg (z haczykiem (bez rys.)) 18 Teleskopowa rura ssąca 19 Szczotka do parkietu 20 Połączona szczotka / ssawka szczelinowa Uruchomienie

• Włożyć głowicę łączącą węża ssącego do gniazda połączeniowego na wąż ssący w urządzeniu. Musi dojść do mechanicznego zablokowania.

• W celu odłączenia węża naciśnij przycisk na końcówce połączeniowej.

• Proszę wsunąć rurę zasysającą w uchwyt.

• Długość teleskopowej rury ssącej można regulować za pomocą przesuwanego przycisku. (Str. 4, rys. A)

• Proszę zamontować dyszę do podłogi ewent. akcesoria. Nasadka z dyszą Dysza do podłóg (17) Za pomocą dyszy do podłóg można czyścić gładkie po- wierzchnie oraz dywany. Ustaw przełącznik (16) zgodnie z rodzajem powierzchni: Do wytrzymałych podłóg twardych, takich jak podłoga laminowana, z płytek ceramicznych, PCW itp. Do wykładzin podłogowych, dywaników itp. z długim lub krótkim włosiem Szczotka do parkietu (19) Do łagodnego czyszczenia delikatnych podłóg twardych, takich jak parkiet, podłoga laminowana, z płytek ceramicz- nych itp. Połączona szczotka / ssawka szczelinowa (20) Do odkurzania tapicerki, zasłon oraz w rogach i szczelinach, itp. WSKAZÓWKA: „2 w 1“ Dysza: Złożona nadaje się do stosowania jako dysza do fug. Jeżeli chcą Państwo użyć dyszy szczotkowej, proszę pociągnąć za szczotkę w kierunku wskazywanym przez strzałkę, aż mechanicznego zazębienia się elementu. Aby zdjąć końcówki dyszy z rury ssącej, należy wyjąć je i jednocześnie delikatnie obracać.38 BS9027CB_IM 08.03.16 Używanie urządzenia

1. Proszę odwinąć wymagany odcinek kabla.

• Kabel sieciowy można wyciągać maksymalnie do żółtego znacznika.

• W żadnym wypadku proszę nie wyciągać kabla do czerwonego znacznika, gdyż można w ten sposób uszkodzić funkcję zwijania kabla. Tego typu uszko- dzenia nie są objęte gwarancją. WSKAZÓWKA: Jeżeli widoczna jest czerwona kreska, dociągnij kabel do żółtej kreski przy użyciu przycisku zwijania.

2. Proszę włożyć wtyczkę do przepisowo zainstalowanego

gniazdka z uziemieniem.

3. Proszę włączyć urządzenie włącznikiem / wyłącznikiem,

wciskając przycisk do dołu.

4. W zależności od rodzaju wykładziny podłogowej użyj jed-

nej z pozycji przełącznika „Dywany / twarde nawierzchnie”.

5. Ustaw moc ssania za pomocą regulatora mocy ssania.

6. Teraz można rozpocząć odkurzanie w równomiernym

tempie. Nie ma konieczności dociskania końcówek do odkurzanej powierzchni. WSKAZÓWKA: Proszę pamiętać, że zasięg odkurzacza ograniczony jest długością kabla! Zasuwa powietrzna (1) W celu regulacji przepływu powietrza lub odczepienia elementów przylegających do dyszy proszę otworzyć zasuwę powietrzną. Wyłączanie i zwijanie kabla zasilającego

1. Wyłącz odkurzacz podłogowy przy użyciu wyłącznika

głównego i wyciągnij wtyczkę z gniazda sieciowego.

2. Proszę mocno trzymać przewód, żeby zapobiec jego

niekontrolowanym ruchom.

3. Proszę wcisnąć przycisk zwijania kabla i wprowadzać

przewód do odkurzacza. Konserwacja Opróżnianie pojemnika na pył Opróżnić pojemnik na pył, gdy zebrany brud sięga znaku MAX.

1. Odłączyć wtyczkę przewodu zasilania z gniazdka

2. Nacisnąć przycisk (7) w celu zwolnienia pojemnika na pył.

Opróżnić pojemnik na pył.

3. Opróżnić pojemnik z nagromadzonego pyłu nad koszem

na śmieci. Aby to zrobić, należy nacisnąć przycisk na pojemniku na pył w celu otwarcia płyty podstawy. (Str. 4, Rys. B)

4. Następnie ponownie zamknąć płytę podstawy.

5. Pojemnik na pył zamontować do urządzenia. Najpierw

ustawić go w dolnej części urządzenia, a następnie unieruchomić go za pomocą haka na górze.

6. Sprawdzić, czy położenie pojemnika na pył jest nierucho-

me przez uniesienie urządzenia, chwytając za rączkę do przenoszenia. System ltrów Urządzenie zawiera 4 ltry. Powszechnie stosowany układ torby na pył został zastąpiony przezroczystym pojemnikiem na pył. Im większa prędkość przepływu powietrza przez odkurzacz pozwala na usuwanie silnych zabrudzeń i oddzie- lenie najmniejszych przepływających z powietrzem cząstek od „zassanego powietrza”. Zatem nie ma potrzeby zakupu worków na pył. Filtry muszą być okresowo czyszczone. Zespół ltra (Str. 4, rys. od C do H) Zespół ltra składa się z poniższych elementów:

• Tarcza mocująca UWAGA:

• Nie należy nigdy czyścić elementów w pralce ani zmywarce!

• Nie wolno suszyć przy użyciu suszarki do włosów.

• Urządzenie można ponownie włączyć dopiero po cał- kowitym wyschnięciu i prawidłowej instalacji wszystkich elementów. Aby wyczyścić zespół ltra, należy wykonać poniższe czynności:

1. Opróżnij pojemnik na brud zgodnie z powyższym opisem.

2. Demontaż zespołu ltra

2.1. Przekręć zespół ltra w kierunku symbolu

(Rys. C) 2.2. Wyjmij zespół ltra z pojemnika na brud. (Rys. D) 2.3. Przekręć tarczę mocującą i wyjmij ją. (Rys. E) 2.4. Wyjmij ltr wstępny z ltra centralnego. (Rys. F) 2.5. Otwórz pokrywę zespołu ltra. (Rys. G) 2.6. Wyjmij ltr nylonowy i włókninę ltracyjną. (Rys. H)

3. Wyczyść wszystkie elementy zespołu ltra oraz pojemnik

na brud pod bieżącą wodą. Można użyć miękkiej szczoteczki.

4. Pozostaw wszystkie elementy do całkowitego wyschnię-

5. Montaż zespołu ltra

5.1. Włóż włókninę ltracyjną, a następnie ltr nylonowy do pokrywy. 5.2. Zamknij pokrywę. Musi dojść do mechanicznego zablokowania. 5.3. Umieść ltr wstępny w ltrze centralnym.39 BS9027CB_IM 08.03.16 WSKAZÓWKA: W ltrze wstępnym znajdują się wgłębienia o różnej wielkości, które pasują do wypustek ltra centralnego. 5.4. Umieść tarczę mocującą na ltrze wstępnym i przekręć ją w celu dokręcenia. 5.5. Umieść ponownie zespół ltra w pojemniku na brud: Ustaw wypustkę naprowadzającą zespołu ltra w pozycji symbolu . Przekręć zespół ltra w kierunku symbolu w celu dokręcenia. Filtr wylotowy Dodatkowo urządzenie wyposażone jest w ltr wylotowy. Znajduje się on z tyłu urządzenia.

1. Przesuń blokadę (10) w dół i wyjmij kratkę wentylacyjną.

2. Wyjąć wkładkę ltra i wyczyścić zgodnie z powyższym

3. Umieścić całkowicie suchy ltr z powrotem na kratce

4. Wstawić kratkę wentylacyjną z powrotem na urządzenie.

Prosimy zwrócić uwagę na prowadzące nadlewy. Zamo- cowaniu kratki wylotowej powietrza musi towarzyszyć słyszalny dźwięk kliknięcia. Czyszczenie OSTRZEŻENIE:

• Przed rozpoczęciem czyszczenia należy zawsze wyjąć wtyczkę z gniazdka.

• Urządzenia parze nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przed-miotów.

• Nie używaj ostrych lub ściernych środków czyszczących. Obudowę należy czyścić miękką i suchą ściereczką bez dodatku żadnych środków czyszczących! Przechowywanie

• Prosimy pozostawić urządzenie do całkowitego schło- dzenia.

• Proszę w całości schować przewód.

• Zaczep haczyk dyszy podłogowej w uchwycie na tylnej ściance urządzenia. Eliminowanie usterek i zakłóceń

• Urządzenie nie działa. Co robić: Sprawdź podłączenie do sieci. Sprawdź położenie wyłącznika.

• Urządzenie nie odkurza (brak ssania). Możliwa przyczyna: Pojemnik na pył jest zapełniony. Co robić: Opróżnić pojemnik na pył. lub Możliwa przyczyna: Filtry są zabrudzone. Co robić: Oczyść części. lub Możliwa przyczyna: Ciała obce w wężu ssącym lub dyszy. Co robić: Sprawdź osprzęt, czy nie ma w nim ciał obcych. Dane techniczne Model:....................................................................BS 9027 CB Napięcie zasilające: ............................. 220 - 240 V~, 50 / 60 Hz Stopień ochrony: ..................................................................... Masa netto: ....................................................................5,30 kg Zastrzegamy sobie prawo wprowadzania zmian technicznych i projektowych w trakcie ciągłego rozwoju produktu.40 BS9027CB_IM 08.03.16 Rozporządzenie delegowane komisji (UE) Nr 665/2013 Znak towarowy Bomann Model BS 9027 CB Użyj jako uniwersalny odkurzacz z dyszą podłogową Klasa efektywności energe- tycznej

Zużycie energii Roczne zużycie energii

kWh/rok 28,0 Klasa skuteczności odkurzania Klasa skuteczności odkurzania dywanu

Klasa skuteczności odkurzania podłogi twardej

Klasa reemisji kurzu G Poziom głośności dB(A) re1pW

Znamionowa moc wejściowa W 700 Użyj jako odkurzacza do twardych podłóg ze szczotką do parkietów Klasa efektywności energe- tycznej

Zużycie energii Roczne zużycie energii

kWh/rok 20,4 Klasa skuteczności odkurzania Klasa skuteczności odkurzania podłogi twardej

Klasa reemisji kurzu G Poziom głośności dB(A) re1pW

Znamionowa moc wejściowa W 700

1) Od A (najwyższa efektywność) do G (najniższa efektyw-

2) Średnie roczne zużycie energii (kWh na rok) zmierzone

na podstawie 50 cykli odkurzania. Faktyczne roczne zużycie energii zależy od sposobu użytkowania urządzenia. Aktualna wersja zakupionego urządzenia jest zgodna z poniższymi europejskimi standardami i dyrektywami:

• Dyrektywa niskonapięciowa (LVD) 2014/35/EU

• Dyrektywa dotycząca zgodności elektromagnetycznej (EMC) 2014/30/EU

• Dyrektywa RoHS 2011/65/UE

• Dyrektywa w sprawie ekoprojektu (ErP) 2009/125/WE

• ROZPORZĄDZENIE KOMISJI w sprawie wymogów dotyczących ekoprojektu dla odkurzaczy (UE) nr 666/2013 Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wyko- nania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodze- niem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczy- telna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję.41 BS9027CB_IM 08.03.16 Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o ul. Opolska 1 a karczów
