MODE D'EMPLOI BSR 919 CB BOMANN

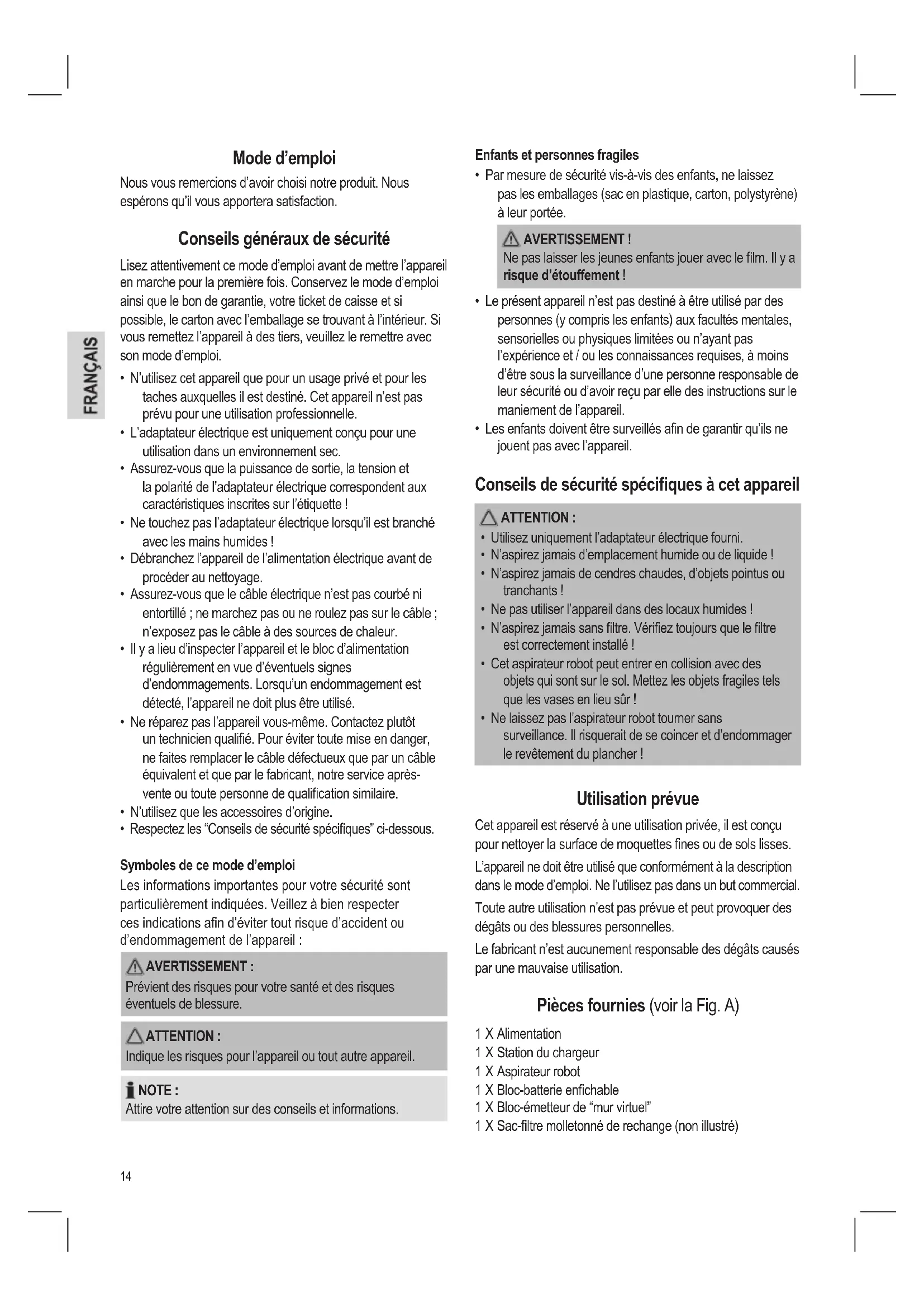

U kunt de batterij naar een inzamelpunt voor oude batterijen of bijzonder afval brengen. Neem contact op met uw lokale afvalverwerkingsbedrijf voor informatie.14 Mode d’emploi Nous vous remercions d’avoir choisi notre produit. Nous espérons qu’il vous apportera satisfaction. Conseils généraux de sécurité Lisez attentivement ce mode d’emploi avant de mettre l’appareil en marche pour la première fois. Conservez le mode d’emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l’emballage se trouvant à l’intérieur. Si vous remettez l’appareil à des tiers, veuillez le remettre avec son mode d’emploi.

• N’utilisez cet appareil que pour un usage privé et pour les taches auxquelles il est destiné. Cet appareil n’est pas prévu pour une utilisation professionnelle.

• L’adaptateur électrique est uniquement conçu pour une utilisation dans un environnement sec.

• Assurez-vous que la puissance de sortie, la tension et la polarité de l’adaptateur électrique correspondent aux caractéristiques inscrites sur l’étiquette !

• Ne touchez pas l’adaptateur électrique lorsqu’il est branché avec les mains humides !

• Débranchez l’appareil de l’alimentation électrique avant de procéder au nettoyage.

• Assurez-vous que le câble électrique n’est pas courbé ni entortillé ; ne marchez pas ou ne roulez pas sur le câble ; n’exposez pas le câble à des sources de chaleur.

• Il y a lieu d’inspecter l’appareil et le bloc d’alimentation régulièrement en vue d’éventuels signes d’endommagements. Lorsqu’un endommagement est détecté, l’appareil ne doit plus être utilisé.

• Ne réparez pas l’appareil vous-même. Contactez plutôt un technicien qualié. Pour éviter toute mise en danger, ne faites remplacer le câble défectueux que par un câble équivalent et que par le fabricant, notre service après- vente ou toute personne de qualication similaire.

• N’utilisez que les accessoires d’origine.

• Respectez les “Conseils de sécurité spéciques” ci-dessous. Symboles de ce mode d’emploi Les informations importantes pour votre sécurité sont particulièrement indiquées. Veillez à bien respecter ces indications an d’éviter tout risque d’accident ou d’endommagement de l’appareil :

Prévient des risques pour votre santé et des risques éventuels de blessure. ATTENTION : Indique les risques pour l’appareil ou tout autre appareil. NOTE : Attire votre attention sur des conseils et informations. Enfants et personnes fragiles

• Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) à leur portée. AVERTISSEMENT ! Ne pas laisser les jeunes enfants jouer avec le lm. Il y a risque d’étouffement !

• Le présent appareil n’est pas destiné à être utilisé par des personnes (y compris les enfants) aux facultés mentales, sensorielles ou physiques limitées ou n’ayant pas l’expérience et / ou les connaissances requises, à moins d’être sous la surveillance d’une personne responsable de leur sécurité ou d’avoir reçu par elle des instructions sur le maniement de l’appareil.

• Les enfants doivent être surveillés an de garantir qu’ils ne jouent pas avec l’appareil. Conseils de sécurité spéciques à cet appareil ATTENTION :

• Utilisez uniquement l’adaptateur électrique fourni.

• N’aspirez jamais d’emplacement humide ou de liquide !

• N’aspirez jamais de cendres chaudes, d’objets pointus ou tranchants !

• Ne pas utiliser l’appareil dans des locaux humides !

• N’aspirez jamais sans ltre. Vériez toujours que le ltre est correctement installé !

• Cet aspirateur robot peut entrer en collision avec des objets qui sont sur le sol. Mettez les objets fragiles tels que les vases en lieu sûr !

• Ne laissez pas l’aspirateur robot tourner sans surveillance. Il risquerait de se coincer et d’endommager le revêtement du plancher ! Utilisation prévue Cet appareil est réservé à une utilisation privée, il est conçu pour nettoyer la surface de moquettes nes ou de sols lisses. L’appareil ne doit être utilisé que conformément à la description dans le mode d’emploi. Ne l’utilisez pas dans un but commercial. Toute autre utilisation n’est pas prévue et peut provoquer des dégâts ou des blessures personnelles. Le fabricant n’est aucunement responsable des dégâts causés par une mauvaise utilisation. Pièces fournies (voir la Fig. A) 1 X Alimentation 1 X Station du chargeur 1 X Aspirateur robot 1 X Bloc-batterie enchable 1 X Bloc-émetteur de “mur virtuel” 1 X Sac-ltre molletonné de rechange (non illustré)15 Déballer l’appareil

1. Enlevez l’appareil de son emballage.

2. Enlevez tout le matériel d’emballage tels que les lms, le

matériel de remplissage, les colliers de câble et le carton.

3. Vériez l’intégralité du contenu.

NOTE : L’appareil peut présenter des résidus de production ou de la poussière. Nous vous conseillons de nettoyer l’appareil conformément au chapitre “Nettoyage”. Description des commandes (voir la Fig. B) 1 Indicateur d’état 2 Boutons de démarrage S-M-L 3 Compartiment à poussière 4 Poignée 5 Capteur de collision 6 Récepteur infrarouge 7 Capteur infrarouge 8 Brosse principale 9 Filtre 10 Couvercle du compartiment de l’aspirateur 11 Prise du chargeur 12 Interrupteur marche/arrêt (ON/OFF) 13 Brosses latérales 14 Capteur infrarouge 15 Bloc-batterie Bloc-émetteur de “mur virtuel” (voir la Fig. E) 16 Voyant d’alimentation 17 Bloc-émetteur de “mur virtuel” 18 Sélecteur de portée S-M-L 19 Bouton marche/arrêt (appuyer dessus pendant 3 secondes) 20 Capteur infrarouge Préparation de l’appareil NOTE :

Vous devez introduire le bloc-batterie sous l’aspirateur robot.

• Le bloc-batterie est fourni. Vous le trouverez dans l’emballage.

• L’aspirateur robot ne peut pas fonctionner uniquement sur secteur. Installation du bloc-batterie

1. Mettez l’aspirateur robot sur le dos. Le capteur de collision

doit être en face de vous.

2. Fixez le bloc-batterie au côté gauche.

3. Guidez les bornes du bloc-batterie sur celles de l’aspirateur

4. Appuyez doucement sur cette partie. le bloc-batterie

s’enclenche sur le boîtier. Charge de la batterie (voir les Fig. C et D)

1. Éteignez l’aspirateur robot avec l’interrupteur (12).

2. Branchez l’alimentation sur :

2.1. la prise du chargeur (11) sur l’appareil ou 2.2. sur la prise du chargeur sur la station de charge. Mettez l’aspirateur robot sur la station de charge.

3. Branchez toujours l’alimentation dans une prise secteur

aux normes 230 V~ 50 Hz, avec prise de terre. ATTENTION : Placez le câble électrique de façon à ce qu’il ne soit pas un danger suite à un déplacement.

• Débranchez la che du chargeur de la prise du chargeur.

• Débranchez l’alimentation du secteur pour économiser de l’énergie. Préparation de la station de charge (voir la Fig. D)

1. Mettez la station de charge près d’une prise secteur.

2. Vous devez pouvoir accéder librement à l’aspirateur robot.

3. Branchez le chargeur d’alimentation dans la prise du

chargeur sur la station de charge.

4. Branchez toujours l’alimentation dans une prise secteur

aux normes 230 V~ 50 Hz, avec prise de terre.

5. Le témoin vert s’allume sur la station de charge.

6. Mettez l’aspirateur robot sur la station de charge. Les

capteurs doivent être en face de vous. L’indicateur d’état rouge doit être allumé sur l’aspirateur robot. Réglage du “mur virtuel” (voir les Fig. E et F) Voulez-vous que l’aspirateur robot couvre une zone limitée ? Pour cela, vous pouvez paramétrer un “mur virtuel”. Des faisceaux infrarouges seront émis et reçus pour ériger une barrière.

1. Pivotez le bloc-émetteur de “mur virtuel”.

2. Ouvrez le compartiment des piles. Vous aurez besoin d’un

petit tournevis cruciforme Philips.

3. Installez 2 piles 2 de type • D • MONO • R20 •.

• Assurez-vous de respecter la polarité. Les polarités sont indiquées sur l’appareil.

• Les piles ne sont pas incluses.

4. Fermez le compartiment à piles.

5. Appuyez sur le bouton sur le bloc-émetteur. L’indicateur

d’état vert s’allume.

6. Sélectionnez la portée avec le sélecteur : S = courte,

M = moyenne, L = longue.

7. Placez le bloc-émetteur à la transition avec l’autre zone.

8. Alignez la diode de l’émetteur le long de la barrière (voir la Fig. F).

• L’indicateur d’état rouge est allumé pendant la charge.

• La durée initiale de charge est d’environ 12 heures puis de 6 à 8 heures par la suite.16

Ne regardez pas vers la diode de l’émetteur ! Utilisation de l’aspirateur robot La charge initiale de l’aspirateur robot dure environ 12 heures en tout.

1. Allumez l’appareil avec l’interrupteur marche/arrêt. Les

voyants de démarrage s’allument.

2. Évaluez la supercie puis sélectionnez le bouton de

démarrage S pour environ 10 à 15 m² M pour environ 15 à 25 m² L pour environ plus de 25 m²

3. L’aspirateur robot commence maintenant le travail

automatiquement. Il se déplacera dans toute la pièce pendant environ 70 minutes en fonction du programme spécique (voir la Fig. G).

4. Si la batterie est presque vide, l’aspirateur robot passera à

la station de charge de lui-même. NOTE :

• Cette fonction n’est active que dans un rayon d’environ 1,5 mètres autour de la station de charge.

• La fonction de recherche est désactivée quand la batterie est à nouveau pleine.

• Selon sa position, l’aspirateur robot devra essayer plusieurs fois de s’arrimer à la station de charge.

• L’aspirateur robot a ni de nettoyer le sol. Pour améliorer le résultat, entretenez l’appareil.

5. Éteignez l’appareil avec l’interrupteur marche/arrêt.

6. Débranchez l’alimentation du secteur pour économiser de

7. Éteignez le bloc-émetteur de “mur virtuel”.

• Débranchez toujours l’appareil de l’adaptateur électrique avant de nettoyer !

• N’immergez pas l’appareil dans l’eau. ATTENTION :

• N’utilisez pas une brosse métallique ou tout autre abrasif pour nettoyer l’appareil.

• N’utilisez pas de nettoyants agressifs ou abrasifs. Boîtier Essuyez le boîtier avec un chiffon sec. Compartiment à poussière (voir les Fig. H et I)

1. Appuyez sur le bouton sur le compartiment à poussière

2. Videz le compartiment à poussière à la poubelle.

3. Ouvrez et nettoyez le compartiment du ltre sur le

compartiment à poussière (voir Fig. I).

4. Videz le compartiment du ltre et nettoyez le sac-ltre

5. Si le sac-ltre molletonné est trop encrassé ou

endommagé, utilisez le sac-ltre molletonné de rechange. Arrivée d’air (voir Fig. J) L’arrivée d’air est masquée par un cache.

1. Retirez le cache, comme sur la Fig J.

2. Retirez tous les résidus accumulés sous le cache.

3. Nettoyez le ltre d’arrivée d’air. Utilisez une brosse si

nécessaire. Entretien Si de longues bres ou des cheveux sont pris dans les brosses, il serait bon de les enlever.

• Débranchez toujours l’appareil avant de le nettoyer !

• Éteignez l’appareil avec l’interrupteur marche/arrêt ! ATTENTION :

• Le travail suivant nécessite un certain savoir-faire technique. Demandez conseil à un spécialiste si nécessaire. NOTE :

• Il vous faudra un petit tournevis cruciforme Philips pour ce travail. Brosse principale (Fig. K, L et M)

1. Mettez l’aspirateur robot sur le dos. Le capteur de collision

doit être de l’autre côté.

2. Desserrez la vis à droite de la brosse.

3. Décrochez les brosses à droite. Vous pouvez maintenant

retirer complètement les brosses.

4. Vous pouvez couper les ls et les cheveux pris dans les

5. Accrochez les brosses à gauche. Faites attention à l’axe

6. Rentrez les rouleaux dans le boîtier.

7. Revissez les vis.

Brosses latérales (Fig. N)

1. Desserrez les deux vis sur le boîtier.

2. Détachez le cache.

3. Retirez les ls et les cheveux.

4. Remettez le cache en place.

NOTE : Faites un essai pour vérier qu’elles fonctionnent bien.17 Dépannage Problème Raison possible Solution L’appareil ne fonctionne pas. L’appareil n’est pas branché à l’alimentation. Vériez la sortie murale avec un autre appareil. Insérez correctement la che dans la prise murale. Vériez le fusible. L’appareil n’est pas allumé. Vériez l'interrupteur marche/arrêt. Le bloc-batterie n’est pas correctement installé. Sortez encore le bloc- batterie puis remettez-le en place. L’appareil n’est pas chargé ! Vériez la connexion du chargeur. L’appareil est défectueux. Contactez notre centre de réparation ou un spécialiste. Faible puissance de l’aspirateur Le système de ltre est encrassé. Nettoyez le ltre comme indiqué dans “Nettoyage” et “Entretien”. L’appareil est très bruyant pendant son fonctionne- ment. Les brosses sont sales ou bloquées. Nettoyez les brosses comme indiqué dans “Entretien”. Données techniques Modèle : ................................................................... BSR 919 CB Poids net : ........................................................................ 2,95 kg Adaptateur électrique Classe de protection : ................................................................. II Entrée : ......................................................... 230-240 V ~, 50 Hz Sortie : .......................................................... DC 18 V-, 400 mAh Polarité : ..................................................................... Piles : ............................................................. 14,4 V-, 2000 mAh Durée de fonctionnement : ............................... 70 minutes max. Durée de charge : ....................................................... 6-8 heures Sous réserve de modications techniques. Cet appareil a été contrôlé d’après toutes les directives européennes actuelles applicables, comme par exemple concernant la compatibilité électromagnétique et la basse tension. Cet appareil a été fabriqué en respect des réglementations techniques de sécurité les plus récentes. Elimination Signication du symbole “Elimination” Protégez votre environnement, ne jetez pas vos appareils électriques avec les ordures ménagères. Utilisez, pour l’élimination de vos appareils électriques, les bornes de collecte prévues à cet effet où vous pouvez vous débarrasser des appareils que vous n’utilisez plus. Vous contribuez ainsi à éviter les impacts potentiels dans l’environnement et sur la santé de chacun, causés par une mauvaise élimination de ces déchets. Vous contribuez aussi au recyclage sous toutes ses formes des appareils électriques et électroniques usagés. Vous trouverez toutes les informations sur les bornes d’élimination des appareils auprès de votre commune ou de l’administration de votre communauté. Retrait du bloc-batterie / élimination des batteries L’appareil contient des batteries hybrides rechargeables en nickel-métal. Retirez ces batteries avant d’éliminer l’appareil. En tant que consommateur, vous être légalement tenu de retourner les batteries et blocs-batteries usagés.

• Débranchez l’appareil du secteur avant de retirer le bloc- batterie !

• Ne retirez que les blocs-batteries usagés. Le bloc-batterie est attaché sous l’appareil.

1. Mettez l’aspirateur robot sur le dos. Le capteur de collision

doit être en face de vous.

2. Détachez le bloc-batterie des deux côtés puis et sortez-le

3. Sortez le bloc-batterie du boîtier.
