MANUAL DE UTILIZADOR BAR916HG OREGON SCIENTIFIC

Estação Meteorológica Sem Fio com Relógio de Hora Mundial

Modelo: BAR916HG

MANUAL DO USUÁRIO

CONTEÚDO

Introdução .... 3

Visão Geral do Produto 4

Vista Frontal 4

Vista Traseira 5

Apoio para Mesa e Montagem em Parede ..... 5

Tela LCD 6

Sensor Remoto (RTGR328N) 9

Para Começar 9

Pilhas 9

Alteração dos Ajustes 10

Sensor Remoto 10

Configuração do Sensor Termo / Higro

(RTGR328N) 11

Transmissão dos Dados do Sensor 12

Busca do Sensor 12

Relógio e Calendário 12

Relógio Rádio-Controlado 13

Ligar / Desligar a Função do Relógio

Rádio-Controlado 13

Ajuste do Relógio 14

Mudança da Tela do Relógio 14

Relógio de Hora Mundial ....15

Alarmes ....20

Ajuste do alarme diário 20

Ativação do alarme 21

Função "Soneca" 21

Barômetro 21

Exibição da área do barômetro 21

Seleção da unidade de medição 21

Tela do gráfico de barras 22

Ajuste da altitude 22

Previsão do tempo 22

Ícones de previsão de tempo 23

Medida UV 23

Novos recursos extras de UV 23

Temperatura e umidade 25

Exibição da área de temperatura e umidade ..... 25

Seleção da unidade de medição 25

Seleção do canal do sensor 25

Tendência de Temperatura e umidade 26

Zona de conforto 26

Índice de Calor 26

Luz de fundo 27

Reinicialização do sistema 27

Segurança e cuidados 27

Avisos 27

Solução de problemas 28

Especificações....29

Sobre a Oregon Scientific 30

Declaração de conformidade-EC 31

INTRODUÇÃO

Agradecemos sua preferência pela Estação Meteorológica Sem Fio com Relógio de Hora Mundial (Modelo BAR916HG) da Oregon Scientific Este potente dispositivo traz: informação da hora, monitorização meteorológica, leituras de temperatura e umidade interior / exterior, tendências da pressão barométrica e ajuste da altitude. Tudo isso num único aparelho que pode ser usado na comodidade de seu lar.

Os seguintes itens estão incluídos na embalagem:

• Unidade principal
• Sensor remoto (RTGR328N)
• Sensor UV opcional (UVR128)
• Pilhas

BAR916HG --- Unidade Principal BAR916HG + Sensor Remoto RTGR328N

NOTA A unidade principal é compatível com os seguintes sensores: THGR228N, THGR328N, THR228N, THR328N, THWR288. Sensores adicionais são vendidos separadamente. Para mais informação, entre em contato com seu fornecedor local.

Mantenha este manual à mão ao utilizar seu novo produto. Ele contém práticas instruções passo-a-passo, bem como especificações técnicas e avisos que devem ser do seu conhecimento.

VISÃO GERAL DO PRODUTO

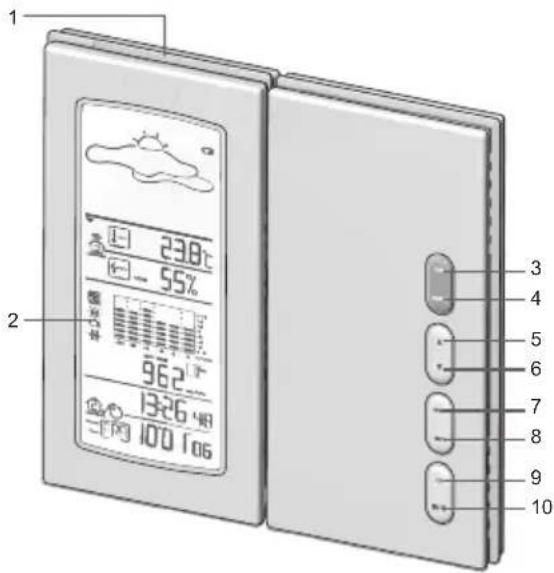

VISTA FRONTAL

1 2 3 4 5 6 7 8 9 10 23.8°C - 55% 962 1326 40 100 106

1. SNOOZE / LIGHT: Ativar a função Snooze de 8 minutos ou a luz de fundo
2. Tela LCD
3. SEL: Alternar áreas
4. MODE: Alterar configurações / tela
5. :umentar o ajuste / ativar relógio rádio- controlado
6. : Diminuir o ajuste / desativar relógio rádiocontrolado
7. MEM: Visualizar leituras atual, máx / mín da temperatura / umidade e índice UV
8. HIST: Visualizar histórico barométrico e leituras UV
9. CH: Alternar sensor remoto
10. 🚪 / :*visualizar o estado do alarme; ajustar o alarme do relógio rádio-controlado

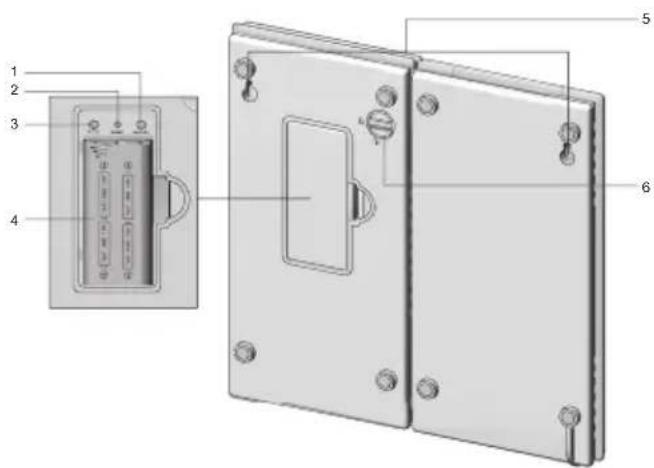

VISTA TRASEIRA

1. Botão mb / inHg (no compartimento de pilha)
2. Botão RESET (no compartimento de pilha)
3. Botão °C / °F (no compartimento de pilha)
4. Compartimento de pilha (sem tampa)
5. Orifícios para montagem em parede
6. Trava – coloque as 2 partes do aparelho lado a lado, como indicado. Gire a trava a fim de unir as 2 partes. Gire a trava no sentido anti-horário para separar as 2 partes.

APOIO PARA MESA E MONTAGEM EM PAREDE

Para colocar o aparelho sobre uma mesa, gire a trava (localizada na parte posterior da unidade), a fim de separar as duas partes da unidade principal. A seguir, posicione o aparelho como indicado abaixo.

Para fixar o aparelho numa parede, gire a trava (localizada na parte posterior da unidade), a fim de unir as duas partes. A seguir, fixe o aparelho como indicado abaixo.

1. Weather Forecast Area: Área da previsão do tempo com ícones animados
2. Temperature / Humidity / Comfort Zone Area: Leituras e linhas de tendência; zona de conforto, no do canal do sensor
3. IUV / Barometer Area: Nível UV e gráfico de barra da pressão barométrica; Índice UV e leituras da pressão barométrica
4. Clock / Alarm / Calendar Area: Relógio rádio-controlado com hora mundial; alarmes; calendário

Área de Previsão do Tempo

1. Ícone da área seleccionada
2. Tendência da temperatura
3. No do canal (1-5) / estado da recepção
4. Indicador de pilha fraca do sensor remoto
5. Tendência da umidade
6. Temperatura MÁX / MÍN
7. Temperatura - °C / °F
8. Índice de calor
9. Umidade MÁX / MÍN
10. Umidade
11. Níveis de conforto

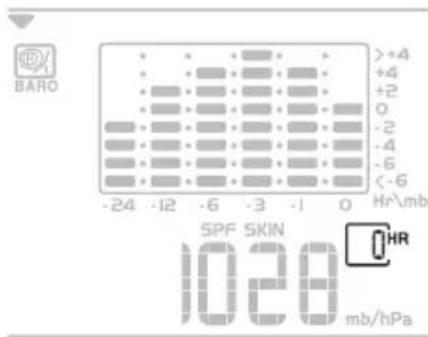

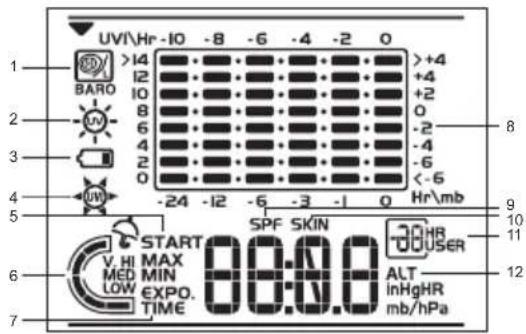

Área do IUV / Barômetro

UVI\Hr -10 -8 -6 -4 -2 0 1 >14 12 10 8 6 4 2 0 -24 -12 -6 -3 -1 0 Hr\mb > +4 +4 +2 0 -2 -4 -6 <-6 8 9 10 11 START SPF SKIN HR V. HI MAX ALT MED MIN ALT inHgHR LOW EXPO. mb/hPa TIME mb/hPa 7

1. Pressão barométrica é indicada
2. UV é indicado
3. Indicador de pilha fraca do sensor UV
4. Valor do IUV é indicado
5. Contagem regressiva do tempo de exposição UV teve início
6. Nível do índice UV
7. Tempo de exposição UV para o usuário

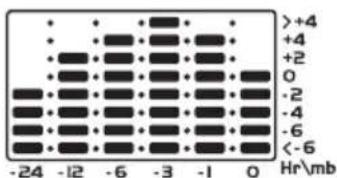

8. Gráfico Barômetro / UV
9. FPS aplicado ao usuário para exposição UV
10. Tipo de pele do usuário para exposição UV
11. No do usuário (para o Modo UV) ou histórico horário para UV / leitura da pressão barométrica
12. Leituras de altitude / pressão barométrica / IUV

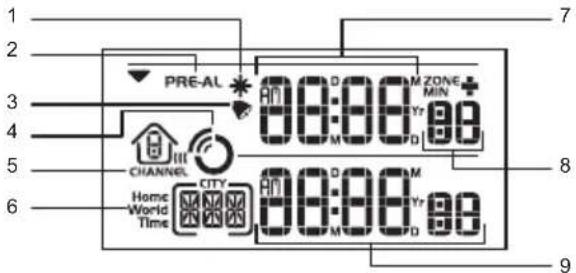

Área do Relógio / Alarme / Calendário

PRE-AL 80:00 M ZONE MIN + Yr 88 CHANNEL CITY Home World Time 88:00 M Yr 88 D M D D D D 7 8 9

1. Pré-Alarme ajustado
2. Exibição / ajuste do Pré-Alarme
3. Canal com recepção do relógio RF está bloqueado
4. Ícone de recepção do relógio RF
5. Alarme diário ajustado
6. Cidade do horário mundial ou hora local
7. Hora do relógio RF (isto é, hora local) / calendário
8. Compensação do fuso horário
9. Hora mundial / calendário

SENSOR REMOTO (RTGR328N)

1. Tela de cristal líquido
2. Indicador de estado LED
3. Canais de ventilação

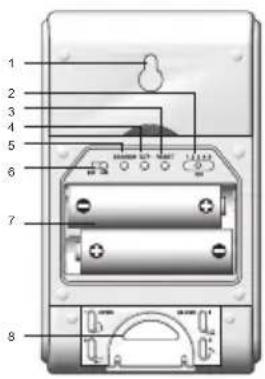

1. Orifício para montagem em parede
2. Chave do CANAL (de 1 a 5)
3. RESET
4. Chave °C / °F
5. SEARCH (Busca)
6. Chave de mudança do formato do sinal de rádio EU / UK
7. Compartimento de pilha
8. Suporte dobrável

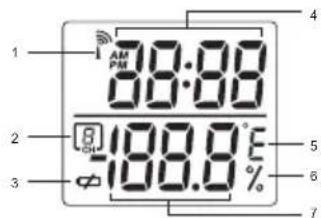

1 AM PM 38:00 - 198.0% 2 3 4 5 6 7

1. Recepção de sinal
2. Número do canal
3. Ícone de pilha fraca
4. Hora
5. Temperatura (°C ou °F)
6. Umidade (em %)
7. Temperatura / Umidade

PARA COMEÇAR

PILHAS

As pilhas são fornecidas com este produto:

• Unidade principal 4 x UM-3 (AA) de 1,5V
• Unidade remota 2 x UM-3 (AA) de 1,5V

Insira as pilhas antes da primeira utilização, observando a polaridade indicada no compartimento de pilha. Para um melhor resultado, coloque primeiro as pilhas no sensor remoto e depois na unidade principal. Pressione RESET sempre que substituir as pilhas..

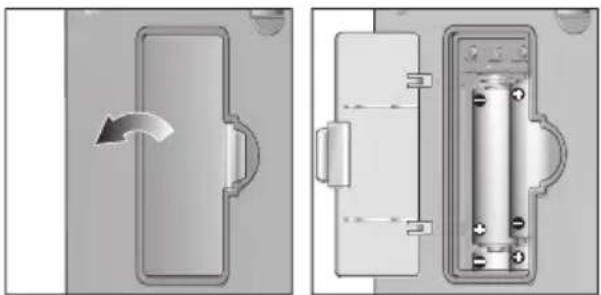

Para instalar as pilhas na unidade principal:

NOTA Não utilize pilhas recarregáveis.

O ícone 📄 indica quando as pilhas estão fracas.

NOTA Recomenda-se a utilização de pilhas alcalinas para um melhor desempenho do produto.

UNIDADE	LOCALIZAÇÃO
Principal	Área de Previsão do Tempo
Remota	Área de Temperatura / Umidade
UV	Sensor IUV / Área da Pressão Barométrica

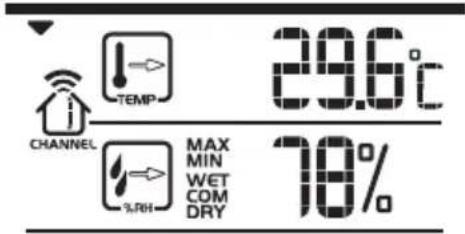

ALTERAÇÃO DOS AJUSTES

1. Pressione SEL para alternar as áreas. indica a área seleccionada.

1. A maioria das áreas apresenta opções de exibição alternativas (por exemplo, Relógio / Alarme ou Barômetro / IUV). Pressione MODE para alternar as opções ou /♥ * para alternar entre relógio e alarme.
2. Pressione e mantenha pressionado MODE por 2 segundos, a fim de entrar no modo de ajuste.
3. Pressione ▲ para alterar os valores dos ajustes.
4. Pressione MODE para confirmar.

SENSOR REMOTO

Este produto vem com o Sensor Termo / Higro RTGR328N. A unidade principal é capaz de recolher dados de até 6 sensores (5 Sensores Termo / Higro e 1 Sensor UV). A unidade principal é compatível com os seguintes sensores: THGR228N, THGR328N, THR228N, THR328N, THWR288.

(Sensores adicionais são vendidos separadamente. Para mais informação, entre em contato com seu fornecedor local.)

O sensor RTGR328N recolhe as leituras da temperatura e umidade, bem como sinais das organizações oficiais de hora para o relógio rádio-controlado.

CONFIGURAÇÃO DO SENSOR TERMO / HIGRO (RTGR328N)

1. Abra o compartimento de pilhas com uma pequena chave de fenda.
2. Insira as pilhas.
3. Ajuste o canal e o formato do sinal de rádio. As chaves estão localizadas no compartimento de pilhas.

CHAVE OPÇÃO
Canal Se estiver	utilizando mais de um sensor, selecione um canal diferente para cada sensor.
Formato do Sinal de Rádio	UE (DCF) / RU (MSF)

1. Pressione RESET. A seguir, ajuste a unidade de temperatura.

CHAVE OPÇÃO
Temp °C / °F

1. Feche o compartimento de pilhas.

Para obter melhores resultados:

• Coloque as pilhas e selecione a unidade, o canal e o formato do sinal de rádio antes de fixar o sensor.
• Não coloque o sensor exposto à luz direta do sol nem à umidade.
• A distância entre o sensor e a unidade principal (interior) não deve ser superior a 70 metros (230 pés).
• Coloque o sensor de frente para a unidade principal (interior), reduzindo as obstruções como portas, paredes e móveis.
• Coloque o sensor num local com vista aberta para o céu, distante de objetos metálicos ou eletrônicos.
• Nos meses de inverno, coloque o sensor próximo à unidade principal, pois temperaturas abaixo de 0 podem afetar o desempenho das pilhas e a transmissão do sinal.

NOTA O alcance da transmissão pode variar e está sujeito ao alcance da recepção da unidade principal.

Pode ser necessário experimentar vários locais a fim de obter o melhor resultado

TRANSMISSÃO DOS DADOS DO SENSOR

Os dados são enviados do(s) sensor(es) a cada 60 segundos. O ícone de recepção que aparece na Área de Temperatura / Umidade indica o estado.

ÍCONE DESCRIÇÃO
	A unidade principal faz a busca dos sensores.
	Pelo menos 1 canal foi encontrado.
[DSOY]	Sensor 1 envia dados.(O número indica o sensor selecionado.)
--- aparece na Área de Temp / Umidade	Não é possível encontrar o sensor selecionado. Faça a busca do sensor ou verifique as pilhas.

BUSCA DO SENSOR

Para fazer a busca de um sensor Termo / Higro, pressione SEL tSEL para navegar até a Área de Temperatura / Umidade.▼ será exibido ao lado da área em questão. A seguir, pressione e mantenha

pressionado simultaneamente MEM e CH durante 2 segundos.

Para fazer a busca de um sensor UV, pressione SEL SEL para navegar até a Área do IUV / Baromêtro. será exibido ao lado da área em questão. A seguir, pressione e mantenha pressionado MEM e CH durante 2 segundos.

NOTA Caso o sensor ainda não seja encontrado, verifique as pilhas.

RELÓGIO E CALENDÁRIO

Este produto rastreia a hora e data com base nos sinais rádio-controlados do sensor remoto RTGR328N, ou dos ajustes inseridos manualmente.

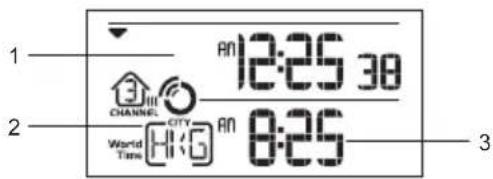

1 AN 12:25 30 2 CHANNEL CITY AN 8:25 World Time H:G 3

1. Hora do relógio RF
2. Cidade da hora mundial
3. Relógio de hora mundial

RELÓGIO RÁDIO-CONTROLADO

A hora e data são automaticamente atualizadas por sinais rádio-controlados das organizações oficiais de hora em Frankfurt (Alemanha) e Rugby (Inglaterra), a menos que esta função seja desativada. Os sinais são recolhidos pelo sensor remoto (RTGR328N) sempre que este se encontrar num raio de 1500 km (932 milhas) de um sinal.

A recepção inicial leva de 2 a 10 minutos e tem início quando se configura a unidade pela primeira vez, ou sempre que o botão RESET é pressionado. Uma vez concluída, o ícone de recepção deixará de piscar.

Além da hora local e calendário, também é possível selecionar para exibição a hora correspondente de 130 principais cidades do mundo.

O ícone Chaque aparece na Área do Relógio indica 2 fatores:

• Conexão entre a unidade principal e o sensor que recolhe os sinais RF ( III )
• Recepção do sinal RF ( Ⓤ)

Como estes sinais funcionam juntamente:

ÍCONE	SIGNIFICADO
	A unidade fez contato com o sensor e sincronizou a hora.
	A unidade fez contato com o sensor, mas a hora não foi sincronizada.
	A unidade perdeu o contato com o sensor remoto, mas a hora foi sincronizada.
	A unidade perdeu o contato com o sensor remoto e a hora não foi sincronizada.
	O sensor remoto está fora do alcance da unidade.

NOTA Para forçar uma busca manual do sinal RF, pressione e mantenha pressionado SEARCH no sensor (RTGR328N) por 2 segundos.

LIGAR / DESLIGAR A FUNÇÃO DO RELÓGIO RÁDIO-CONTROLADO

Se desejar ajustar o relógio manualmente, deve primeiramente desativar a função de rádio-controle. Para desativá-la, navegue até a Área do Relógio / Alarme. A seguir, pressione e mantenha pressionado na unidade principal, por 2 segundos. Para ativar

a função, navegue até a Área do Relógio / Alarme e depois pressione e mantenha pressionado ♠ or 2 segundos.

Relógio RF ativado:

3 CHANNEL AM 12:25 30

Relógio RF desativado:

Apenas é preciso ajustar o relógio quando a função de rádio-controle estiver desativada, ou quando a distância do sinal RF for muito grande.

1. Pressione SEL para navegar até a Área do Relógio. aparecerá próximo à área em questão.
2. Pressione e mantenha pressionado MODE por 2 segundos.
3. Seleccione a cidade para hora local, cidade para hora

mundial, formato da hora (12 / 24h), hora, minuto, ano, formato data / mês, mês, data e idioma de exibição.4.

1. Pressione ▲ para alterar o ajuste.
2. Pressione MODE para confirmar.

NOTA É possível escolher entre os seguintes idiomas: (E) Inglês, (F) Francês, (D) Alemão, (I) Italiano e (S) Espanhol. O idioma selecionado aplica-se à exibição do dia da semana.

MUDANÇA DA TELA DO RELÓGIO

Pressione SEL para navegar até a Área do Relógio. aparecerá próximo à área em questão.

Pressione MODE to para alternar entre as diferentes telas.

Quando a cidade para hora mundial não estiver ajustada, é possível alternar entre:

• Relógio com segundos e data
• Relógio com dia e data

Quando a cidade para hora mundial estiver ajustada, é possível alternar entre:

• Relógio RF com segundos e hora mundial
• Relógio RF e hora mundial com dia
• Relógio RF e data referente à hora mundial

RELÓGIO DE HORA MUNDIAL

Este relógio vem com a função de Hora Mundial; assim, é possível verificar a hora correspondente de diferentes lugares no mundo instantaneamente, com o Horário de Verão (DST) ajustado automaticamente. Os nomes das cidades estão abreviados em 3 letras; por exemplo, FRA é a abreviatura de Frankfurt, Alemanha.

NOME DO PAÍS	CÓDIGO DA CIDADE	COMPENSAÇÃO O HORÁRIA (GMT = 0)	PERÍODO DST
Addis Ababa, Ethiopia ADD 3 Sem DST
Adelaide, Australia ADL 9.5	Desde o último Domingo em Outubro até ao último Domingo em Março
Auckland, New Zealand AKL 12	Desde o 1o. Domingo em Outubro até ao 3o. Domingo em Março
Ankara, Turkey AKR 2	Desde o último Domingo em Março até ao último Domingo em Outubro
Algiers, Algeria ALG 1 Sem	DST
Amsterdam, Netherlands AMS 1	Desde o último Domingo em Março até ao último Domingo em Outubro
Anchorage AK, USA ANC -9	Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Antananarivo, Madagascar ANT 3	Sem DST
Asuncion, Paraguay ASU -4	Desde o 1o. Domingo em Setembro até ao 1o. Domingo em Abril
Athen, Greece ATH	2 Desde o último Domingo em Março até ao último Domingo em Outubro
Atlanta GA, USA	ATL -5 Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Abu Dhabi, U.A.E	AUH 4 Sem DST
Bucharest, Romania BBU 2	Desde o último Domingo em Março até ao último Domingo em Outubro
Barcelona, Spain	BCN 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Baghdad, Iraq BDD 3	Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Belgrade, Yugoslavia	BEG 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Beijing, China	BEJ	8 Sem DST
Berlin, Germany	BER 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Beirut, Lebanon	BEY 2 Desde o último Domingo em Março até ao último Domingo em Outubro
Bangkok, Thailand	BKK	7 Sem DST
Brisbane, Australia	BNE 10 Sem DST
Bogota, Colombia BOG -5 Sem DST
Boston MA, USA	BOS -5 Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Bern, Switzerland	BRN 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Brussels, Belgium BRU 1	Desde o último Domingo em Março até ao último Domingo em Outubro
Brasília, Brazil	BSB	-3	Desde o 2o. Domingo de Outubro até ao 3o. Domingo de Fevereiro
Buenos Aires, Argentina	BUA -3 Sem DST
Budapest, Hungary	BUD 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Cairo, Egypt	CAI	2	Desde a última Sexta-feira em Abril até à última Sexta-feira em Setembro
Casablanca, Marocco	CAS 0 Sem DST
Canberra, Australia	CBR 10 Desde o último Domingo em Outubro até ao último Domingo em Março
Caracas, Venezuela CCS -4	Sem DST
Calcutta, India CCU 5.5 Sem DST
Chicago IL, USA	CGX	-6	Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Colombo, Sri Lanka CMB	6 Sem DST
Copenhagen, Denmark Cape CPH	1 Desde o último Domingo em Março até ao último Domingo em Outubro
Town, South Africa CPT 2 Sem DST
Dhaka, Bangladesh DAC 6 Sem DST
Damascus, Syria DAM 2 Desde 1 de Abril até 1 de Outubro
New Delhi, India DEL 5.5 Sem DST
Detroit MI, USA DTW -5 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Dublin, Ireland DUB 0 Desde o último Domingo em Março até ao último Domingo em Outubro
Frankfurt, Germany FRA 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Guatemala City, Guatemala GUA -6 Sem DST
Geneva, Switzerland GVA 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Hamburg, Germany	HAM 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Hanoi, Vietnam	HAN 7 Sem DST
Havana, Cuba HAV	-5 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Ho Chi Minh City, Vietnam HCM 7 Sem DST
Helsinki, Finland HEL 2 Desde o último Domingo em Março até ao último Domingo em Outubro
Hong Kong, China HKG 8 Sem DST
Honolulu HI, USA HNL	-10 Sem DST
Houston TX, USA HOU	-6 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Indianapolis, IN, USA IND -5 Sem DST
Istanbul, Turkey IST	2 Desde o último Domingo em Março até ao último Domingo em Outubro
Jakarta, Indonesia	JKT	7 Sem DST
Johannesburg, South Africa JNB		2 Sem DST
Kabul, Afghanistan KBL 4.5 Sem DST
Khartoum, Sudan KHA 3 Sem DST
Kiev, Ukraine	KIE	2	Desde o último Domingo em Março até ao último Domingo em Outubro
Kingston, Jamaica	KIN	-5 Sem DST
Kathmandu, Nepal	KTM 5.75	Sem DST
Kuala Lumpur, Malaysia	KUL	8 Sem DST
Kuwait City, Kuwait	KWI	3 Sem DST
Las Vegas NV, USA LAS -8 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Los Angeles CA, USA	LAX -8 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Lima, Peru	LIM	-5 Sem DST
Lisbon, Portugal	LIS	0	Desde o último Domingo em Março até ao último Domingo em Outubro
London, UK	LON 0 Desde o último Domingo em Março até ao último Domingo em Outubro
Lagos, Nigeria LOS	1 Sem DST
La Paz, Bolivia LPB -4 Sem DST
Luxembourg, Luxembourg	LUX	1	Desde o último Domingo em Março até ao último Domingo em Outubro
Madrid, Spain MAD 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Melbourne, Australia MEL 10 Desde o último Domingo em Outubro até ao último Domingo em Março
Mexico City, Mexico MEX -6 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Managua, Nicaragua MGA -6 No DST
Miami FL, USA MIA -5 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Milan, Italy MIL 1 Desde o último Domingo em Março até ao último Domingo em Outubro
Manama, Bahrain MNA 3 No DST
Manila, Philippines MNL 8 No DST
Montreal, Canada MON -5 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Moscow, Russia	MOW 3 Desde o último Domingo em Março até ao último Domingo em Outubro
Montevideo, Uruguay	MVD -3 No DST
Nassau, Bahamas NAS	-5 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Nairobi, Kenya	NRB	3 No DST
New York NY, USA	NYC	-5	Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Oslo, Norway OSL	1 Desde o último Domingo em Março até ao último Domingo em Outubro
Ottawa, Canada	OTW -5 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Port-au-Prince, Haiti	PAP -5 No DST
Paris, France PAR	1 Desde o último Domingo em Março até ao último Domingo em Outubro
Perth, Australia	PER	8 No DST
Pheonix, AZ, USA PHE -7 No DST
Phnom Penh, Cambodia	PNH	7 No DST
Port-Of-Spain, Trinidad & Tobago	POS -4 No DST
Papeete, French Polynesia PPT	-10 No DST
Prague, Czech Republic	PRG	1	Desde o último Domingo em Março até ao último Domingo em Outubro
Portland OR, USA PTL	-8 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Pretoria, South Africa PTR	2 No DST
Panama City, Panama	PTY	-5 No DST
Yangon, Myanmar RGN	6.5 No DST
Rio de Janeiro, Brazil	RIO	-3	Desde o 2°. Domingo de Outubro até ao 3°. Domingo de Fevereiro
Reykjavik, Iceland RKV	0 No DST
Rome, Italy ROM	1 Desde o último Domingo em Março até ao último Domingo em Outubro
Riyadh, Saudi Arabia RUH 3 No DST
San Salvador, El Salvador	SAL	-6 No DST
Santiago, Chile	SCL	-4	Desde o 1°. Domingo a ou depois de 9 de Outubro até ao 1°. Domingo a ou depois de 9 de Março
Seattle WA, USA	SEA -8 Desde o 1°. Domingo em Abril até ao último Domingo em Outubro
Seoul, South Korea	SEL	9 No DST
San Francisco CA, USA SFO -8	Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Shanghai, China SHA 8 Sem DST
Singapore, Singapore SIN 8 Sem DST
San Jose, Costa Rica SJO -6 Sem DST
San Juan, Puerto Rico SJU -4 Sem DST
Salt Lake City UT, USA SLC -7	Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Sofia, Bulgaria SOF 2	Desde o último Domingo em Março até ao último Domingo em Outubro
Sao Paulo, Brazil SPL -3	Desde o 2o. Domingo de Outubro até ao 3o. Domingo de Fevereiro
Stockholm, Sweden	STH	1	Desde o último Domingo em Março até ao último Domingo em Outubro
Sydney, Australia	SYD	10	Desde o 1o. Domingo em Outubro até ao 3o. Domingo em Março
Tashkent, Uzbekistan TAS	5 Sem DST
Tokyo, Japan TKY	9 Sem DST
Taipei, Taiwan TPE 8 Sem DST
Tripoli, Libya	TRP	2 Sem DST
Toronto, Canada TRT -5	Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Quito, Ecuador	UIO -5 Sem DST
Vancouver, Canada	VAC -8	Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Vienna, Austria VIE 1	Desde o último Domingo em Março até ao último Domingo em Outubro
Warsaw, Poland	WAW 1	Desde o último Domingo em Março até ao último Domingo em Outubro
Washington DC, USA	WDC -5	Desde o 1o. Domingo em Abril até ao último Domingo em Outubro
Wellington, New Zealand	WLG	12	Desde o 1o. Domingo em Outubro até ao 3o. Domingo em Março
Zurich, Switzerland	ZRH 1	Desde o último Domingo em Março até ao último Domingo em Outubro

ALARMES

Este produto tem dois alarmes: O Alarme Diário e um Pré-alarme para tempo com neve. O Alarme Diário pode ser ajustado para despertar à mesma hora todos os dias. O Pré-alarme despertará somente quando o Alarme Diário estiver ativado e a temperatura registrada no Sensor do Canal 1 cair para 2 °C (35,6 °F) ou menos.

AJUSTE DO ALARME DIÁRIO

1 Pressione SEL para navegar até a Área do Relógio. será exibido ao lado da área em questão.
2. Pressione para visualizar o alarme. (AL será exibido na parte superior.)
3. Pressione e mantenha pressionado durante 2 segundos.
4. Seleccione a hora e o minuto. Pressione para alterar os valores dos ajustes.
5. Pressione 🔒 para confirmar.
6. O ícone de Alarme Diário será exibido quando o alarme for ajustado.

AJUSTE DO PRÉ-ALARME

O Pré-alarme pode ser ajustado para despertar 15, 30, 45 ou 60 minutos antes do Alarme Diário. Ele será acionado sempre que a temperatura registrada no Sensor do Canal 1 cair para 2 °C (35,6 °F) ou menos.

Por exemplo, se você ajustar o alarme para despertar às 7:00 h da manhã e o Pré-alarme para despertar 45 minutos antes, o Pré-alarme despertará às 6:15 h, desde que a temperatura externa no Sensor do Canal 1 esteja em 2°C ou menos.

1. Ajuste e ative o Alarme Diário.
2. Pressione para alternar para a exibição do Pré-alarme. (PRE-AL será exibido na parte superior.)
3. Pressione e mantenha pressionado durante 2 segundos.
4. Pressione ▲u para selecionar 15, 30, 45 ou 60 minutos. Esses valores representam o período de tempo em que o Pré-alarme despertará ANTES do Alarme Diário. O Pré-alarme será ativado automaticamente quando você selecionar um horário.
5. Pressione para confirmar.

* será exibido quando o Pré-alarme for ajustado.

NOTA O Alarme Diário NÃO funcionará até o dia seguinte se o Pré-alarme tiver disparado. Além disso, se o Alarme Diário for desativado, o Pré-alarme será automaticamente desativado.

ATIVAÇÃO DO ALARME

Navegue até a Área do Relógio e pressione /♥ * para alternar para a exibição do Alarme Diário ou do Pré-alarme. Pressione ▲r . para ativar ou desativar o alarme.

Quando chegar a hora de despertar, a luz de fundo acenderá durante 8 segundos e o alarme com aumento de volume soará durante 2 minutos. Pressione qualquer tecla (exceto a da função "Soneca") para interromper o alarme. No dia seguinte ele despertará à mesma hora.

FUNÇÃO "SONECA"

Pressione SNOOZE / LIGHT para desativar o alarme temporariamente durante 8 minutos. You picará enquanto a função "Soneca" estiver ativada.

BARÔMETRO

Este produto registra as flutuações na pressão barométrica, fornecendo a previsão do tempo. As medições atuais e do histórico de pressão barométrica das últimas 24 horas são registradas pela unidade principal (interna).

EXIBIÇÃO DA ÁREA DO BARÔMETRO

Pressione SEL para navegar até a Área do Barômetro.

Se NÃO for exibido, pressione MODE.

Os dados barométricos são mostrados nas 2 áreas localizadas na parte inferior da tela. A área superior mostra um gráfico de barras de 24 horas.

A área inferior mostra as leituras atuais e do histórico.

SELEÇÃO DA UNIDADE DE MEDIÇÃO

Deslize a chave mb / inHg (localizada no compartimento de pilhas do relógio) para alterar a unidade de exibição.

Navegue até a Área do Barômetro. Depois pressione HIST várias vezes para rolar a lista de medições. O número exibido na caixa HR indica a quanto tempo foi efetuada cada medição (por exemplo: 2 horas atrás, 3 horas atrás etc.).

BARO -24 -12 -6 -3 -1 0 Hr\mb SPF SKIN 1028 mb/hPa

TELA DO GRÁFICO DE BARRAS

O gráfico de barras mostra visualmente as alterações atmosféricas ocorridas no intervalo entre a hora atual (0) e as últimas 24 horas (-24).

>+4 +4 +2 0 -2 -4 -6 <-6 Hr\mb -24 -12 -6 -3 -1 0

AJUSTE DA ALTITUDE

Ajuste a altitude para que corresponda à distância em relação ao nível do mar (acima ou abaixo dele) em que você vive. Isso garante a precisão das leituras da pressão barométrica.

1. Navegue até a Área do Barômetro.
2. Pressione e mantenha pressionado HIST durante 2 segundos.
3. Pressione ▲ para ajustar a altitude em incrementos de 10 metros (de -100 m a 2.500 m).
4. Pressiione HIST para confirmar.

PREVISÃO DO TEMPO

Este produto informa previsões meteorológicas do intervalo seguinte de 12 a 24 horas em um raio de 30 a 50 km (19 a 31 milhas). As previsões baseiam-se em leituras de tendências da pressão barométrica.

A área superior mostra um ícone animado que indica as condições meteorológicas previstas.

ÍCONES DE PREVISÃO DE TEMPO

DESCRIÇÃO ÍCONE
Claro (Dia)
Parcialmente nublado (Dia)
Nublado
Claro (Noite)
Parcialmente nublado (Noite)
Com neve
Chuvoso

NOTA O ícone noturno é exibido das 6:00 h da tarde às 6:00 h da manhã. Quando o sensor do Canal 1 registra temperaturas iguais ou inferiores a 2 °C (35,6 °F), o ícone de tempo CHUVOSO muda para tempo COM NEVE.

MEDIDA UV

O Sensor de Radiação Ultra-Violeta UVR128 acompanha o aparelho BAR966HG e está disponível como item opcional para o BAR916HG. O sensor UV fornece a seguinte informação na ponta dos dedos:

• Registro do Índice de Ultravioleta (UVI) de 10 horas.
• Cálculo automático dos tempos de exposição ao UV aceitáveis, com base nos perfis de usuário predefinidos (máximo de 4 usuários).
• Alerta de Perigo do UVI, quando o Índice UV atinge níveis perigosos.

Os dados de UV são mostrados na mesma área dos dados do Barômetro. Pressione SEL tpara navegar até a Área do Barômetro; depois pressione MODE para exibir o ícone de UV te os dados.

NOTA Consulte o Manual do Usuário do UVR128 para obter mais informações e veja as seções a seguir para conhecer os novos recursos extras de OBSERVAÇÃO UV.

NOVOS RECURSOS EXTRAS DE UV

CONTAGEM REGRESSIVA DO TEMPO DE EXPOSIÇÃO AO UV

Para ajustar a contagem regressiva do tempo de exposição, é necessário ajustar as opções de Tipo de

Pele e Fator Proteção Solar (SPF), conforme mostrado a seguir:

1. Pressione SEL para navegar até a Área do Barômetro; depois pressione MODE para selecionar a tela de UV.

1. Pressione CH para selecionar os usuários de 1 a 4.
2. Pressione e mantenha pressionado MODE durante 2 segundos para entrar no Modo de Ajuste do Tipo de Pele do usuário selecionado.

TIPO DE PELE	BRONZEADO	QUEIMADURA	COR CABELO	COR OLHOS
1	Nunca Sempre Ruivo Azul
2	Algumas vezes	Algumas vezes	Louro	Azul / Verde
3	Sempre Raramente Castanho			Cinza / Castanho
4	Sempre Nunca Preto Castanho

1. Pressione ▲ para escolher 1 dos 4 ajustes de tipo de pele. Depois pressione MODE para confirmar e entre no Modo de Ajuste do SPF.

FPS FATOR DE PROTEÇÃO SOLAR
1 - 11	Proteção baixa
12 - 29	Proteção moderada
30 - 50	Proteção alta

1. Pressione ▲ ou ▼ para aumentar ou diminuir o valor do SPF. Depois pressione MODE para confirmar e entre no Modo de Ajuste de Contagem Regressiva do Tempo de Exposição ao UV.
2. Pressione ▲ ou ▼ para ativar ou desativar a contagem regressiva. Pressione MODE para sair do Modo de Exibição do Tempo de Exposição Restante do Usuário e inicie a contagem regressiva do tempo de exposição. O tempo de exposição restante do usuário ao UV será exibido e o ícone START piscará.
3. Quando a contagem regressiva atingir "0", um alarme soará durante 2 minutos. Pressione qualquer botão para desativar o alarme. O ícone EXPO. Piscará durante 2 minutos, mesmo se você interromper o som do alarme.

MEMÓRIA MÁXIMA E MÍNIMA DO UVI

Para exibir a memória máxima e mínima do UVI:

1. Pressione SEL para navegar até a Área do Barômetro.

2. Pressione MODE para seleccionar a tela de UV.

3. Pressione MEM para exibir as leituras máxima, mínima e atual de UVI.

4. Pressione e mantenha pressionado MEM durante 2 segundos para limpar a memória do UVI.

NOTA Antes de tentar ajustar os recursos extras, é necessário ativar o sensor de UV. Para obter mais informações, consulte o Manual do Usuário do UVR128.

TEMPERATURA E UMIDADE

A estação meteorológica pode exibir as seguintes informações em qualquer dos 5 sensores remotos:

• As temperaturas atual, mínima e máxima e as porcentagens de umidade relativa.
• O indicador de nível de conforto e a linha de tendência (subindo, caindo ou estável).

Os dados são coletados e exibidos aproximadamente a cada 60 segundos.

EXIBIÇÃO DA ÁREA DE TEMPERATURA E UMIDADE

Pressione SELpara navegar até as Áreas de Temperatura e Umidade.

Os dados de temperatura são exibidos na parte superior; os dados de umidade são exibidos na parte inferior.

SELEÇÃO DA UNIDADE DE MEDIÇÃO

Deslize a chave °C / °F (localizada na parte interna do compartimento de pilhas do relógio), de acordo com o ajuste desejado.

SELEÇÃO DO CANAL DO SENSOR

Pressione CH para alternar entre os sensores de 1 a 5.

• Para alternar a procura automática dos sensores, pressione e mantenha pressionado CH durante 2 segundos. Os dados de cada sensor serão exibidos durante 3 segundos.
• Para encerrar a procura automática, pressione CH ou MEM na Área de Temperatura e Umidade selecionada.

NOTA Se você selecionar um sensor que coleta somente dados de temperatura, a umidade não será exibida.

REGISTROS MÍNIMO E MÁXIMO

• Pressione MEM várias vezes para exibir os registros atual, mínimo e máximo do sensor selecionado.
• Para limpar os registros, pressione e mantenha pressionado MEM durante 2 segundos. Um bipe soará confirmando que foi feita a limpeza da memória.

TENDÊNCIA DE TEMPERATURA E UMIDADE

As linhas de tendência são exibidas próximas às leituras de temperatura e umidade.

TENDÊNCIA	SUBINDO	ESTÁVEL	CAINDO
TEMPERATURA
UMIDADE

ZONA DE CONFORTO

A Zona de Conforto indica o nível de conforto climático, com base nas medições da temperatura e umidade atuais.

ZONA TEMPERATURA UMIDADE
ÚMIDO	Qualquer uma	>70%
AGRADÁVEL	20-25°C(68-77°F)	40-70%
SECO	Qualquer uma	<40%

NOTA Estas informações são mostradas na Área de Umidade quando a medição atual é exibida.

ÍNDICE DE CALOR

A função Heat Index (Índice de Calor) informa 4 níveis de advertência caso a temperatura esteja alta.

CATEGORIA DE PERIGO	TEMPERATURA
	°C °F
Perigo extremo	>54.5	>130
Perigo	40.5 a 54.4	105 a 130
Cuidado extremo	32.2 a 40.5	90 a 105
Cuidado	26.6 a 32.2	80 a 90

Para exibir o Índice de Calor:

1. Pressione SEL para navegar até a Área de Temperatura. será exibido ao lado da área em questão.

2. Pressione MODE para acessar a tela do Heat Index.

3. Pressione CH para seleccionar o canal desejado.

NOTA Se a temperatura estiver abaixo de 26 °C / 80 °F, ou se o canal desejado não estiver funcionando, o indicador Heat Index exibirá “NA”.

LUZ DE FUNDO

Pressione SNOOZE / LIGHT para ativar a luz de fundo durante 8 segundos.

REINICIALIZAÇÃO DO SISTEMA

O botão RESET está localizado no compartimento de pilha da unidade principal. Pressione RESET ao substituir as pilhas e sempre que o desempenho do aparelho não for o esperado (por exemplo, não é possível estabelecer ligação RF com a unidade remota ou o relógio rádio-controlado).

NOTA Ao pressionar RESET, todos os ajustes retornarão ao valor padrão e todas as informações armazenadas serão perdidas.

SEGURANÇA E CUIDADOS

Limpe o produto com pano levemente úmido e detergente neutro sem álcool. Evite deixar o produto cair e não o deixe em local de alto tráfego de pessoas.

AVISOS

Este produto foi projetado para oferecer muitos anos de funcionamento correto, desde que manuseado adequadamente. A Oregon Scientific não se responsabiliza por utilizações do aparelho divergentes do especificado nas instruções do usuário, nem por quaisquer alterações ou reparos não aprovados feitos no produto. Observe as seguintes orientações:

• Nunca mergulhe o produto na água. Isso pode causar choque elétrico e danificar o produto.
• Não submeta a unidade principal a forças extremas, choques ou flutuações de temperatura ou de umidade.
• Não tente acessar nem violar os componentes internos do aparelho.
• Não misture pilhas novas com velhas, nem pilhas de diferentes tipos.

• Não use baterias recarregáveis com este produto.

• Remova as pilhas quando for necessário armazenar o produto por um longo período.

• Não arranhe a tela de cristal líquido.

NOTA As especificações técnicas deste produto e o conteúdo deste Manual do Usuário estão sujeitos a alterações sem a obrigação de notificação prévia por parte do fabricante. As figuras não estão em escala.

SOLUÇÃO DE PROBLEMAS

PROBLEMA	SINTOMA SOLUÇÃO
Barômetro	Leituras estranhas	Ajuste a altitude e a unidade
Calendário	Data / mês estranhos	Altere o idioma
Relógio	Não é possível ajustar o relógio.	Desative o relógio radiocontrolado
	Não é possível estabelecer a sincronização automática	1. Ajuste as pilhas2. Pressione RESET3. Ative manualmente o relógio radiocontrolado.
Temperatura	Exibe "LLL" ou "HHH"	A temperatura está fora do intervalo aceito pelo aparelho.
Sensor remoto	Não é possível localizar o sensor remoto.	Verifique as pilhas
	Não é possível trocar o canal.	Verifique os sensores. Apenas um sensor está funcionando

ESPECIFICAÇÕES

Dimensões da Unidade Principal

C x L x A 195 x 26 x 192 mm

(7,6 x 0,8 x 7,5 polegadas)

Peso 578 gr (20,4 onças)

sem pilha

Dimensões da unidade remota

C x L x A 70 x 24.5 x 116 mm

(2,76 × 0,96 × 4,57

polegadas)

Peso 108 gr (0.24 onças)

sem pilha

Temperatura

Unidade °C ou °F

Intervalo em ambiente

interno -5 °C a 50 °C

(23 °F a 122 °F)

Intervalo em

externo -20 °C a 60 °C

(-4 °F a 140 °F)

Resolução 0.1 °C (0.2° F)

Zona de conforto 20 °C a 25 °C

(68 °F a 77 °F)

Memória Min / Max

Umidade relativa

Faixa 25% a 95%

Resolução 1%

Zona de conforto 40% a 70%

Memória Min / max

Barômetro

Unidade mb / hPa ou inHg

Resolução 1 mb (0.03 inHg)

(dia / noite), nublado,

chuvoso, com neve

Unidade remota (RTGR328N)

Radiofrequência 433 MHz

Faixa Até 70 m (230 pés) sem obstruções

Transmissão Aprox. a cada 1 minuto

No do canal. 1, 2, 3, 4 ou 5

Unidade °C a °F

Relógio rádio-controlado

Sincronização Automático ou desativado

Visor do relógio HH:MM:SS

Formato de hora 12 h AM / PM

(formato MSF)

24 h (formato DCF)

Calendário DD / MM ou MM / DD;

Dia da semana em 1 de

5 idiomas (E, G, F, I, S)

Alarme Diário e Pré-alarme;

Função "Soneca" Função "Soneca" de 8 minutos

Alimentação

Unidade principal

Pilhas 4 x UM-4 (AAA) 1.5 V

Unidade remota de termo / higrômetro

Pilhas 2 x UM-3 (AA) 1.5 V

NOTA É recomendável usar pilhas alcalinas roduto, para obter o máximo desempenho.

SOBRE A OREGON SCIENTIFIC

Visite nosso site (www.oregonscientific.com.br) para aprender mais sobre nossos outros produtos, tais como Câmeras Digitais; Produtos de Aprendizagem; Relógios de Projeção; Equipamentos de Esporte e Saúde; Estações Meteorológicas. O nosso site possui também dados para contato com nosso SAC, assim como perguntas e respostas mais recentes e downloads.

Esperamos que você encontre todas as informações que necessitar, entretanto se você quiser entrar em contato direto com nosso SAC, ligue para 55 11 2182-8608.

DECLARAÇÃO DE CONFORMIDADE – CE

Oregon Scientific declara que este Estação Meteorológica Sem Fio com Relógio de Hora Mundial modelo BAR916HG está conforme com os requisitos essenciais e outras provisões da Directiva 1999/5/CE.

PAÍSES SUJEITOS À NORMA R&TTE

Todos os países da União Européia, Suíça CH e Noruega N

TRÅDLÖS VÄDERSTATION MED VÄRLDSTIDSKLOCKA

Modell: BAR916HG

BRUKSANVISNING

INNEHÅLL

Introduktion .... 3

Produktöversikt 4

Vy Framsida 4

Vy Baksida 5
